1 UNIVERSIDAD TECNOLOGICA DE SANTIAGO
(UTESA) carpintería LA MADERA

2

3 Temas a tratar La madera Clasificación Propiedades Uso en construcción

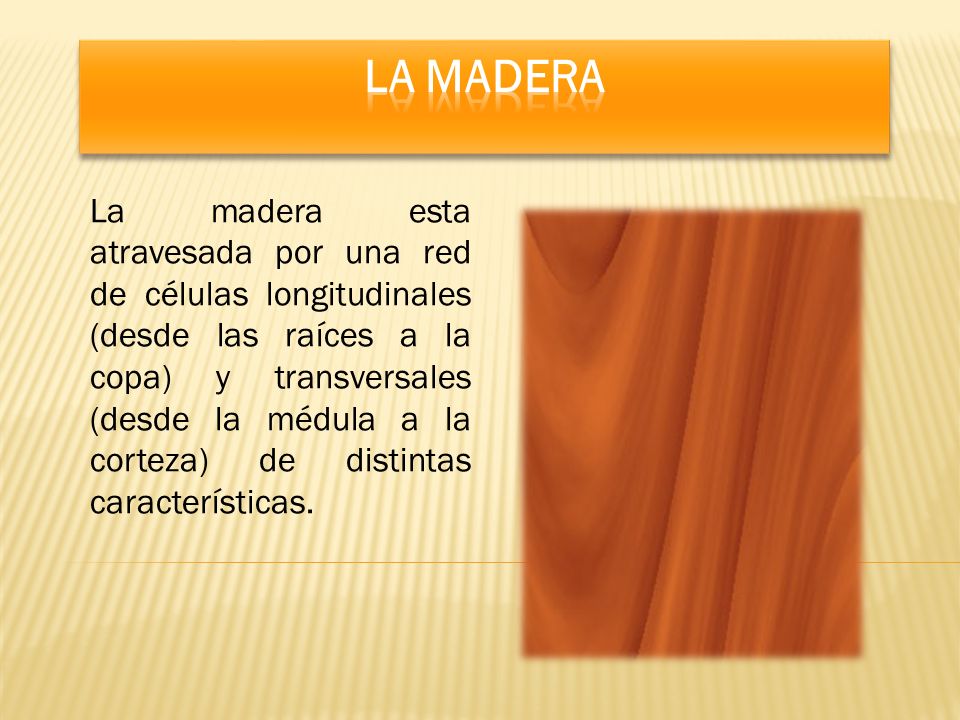

4 La Madera La madera esta atravesada por una red de células longitudinales (desde las raíces a la copa) y transversales (desde la médula a la corteza) de distintas características.

5 La Madera La madera es una sustancia dura y resistente que constituye el tronco de los árboles; se ha utilizado durante miles de años como combustible, materia prima para la fabricación de papel, mobiliario, construcción de viviendas y una gran variedad de utensilios para diversos usos. Este noble material, fabricado por la naturaleza con un elevado grado de especialización, debe sus atributos a la complejidad de su estructura.

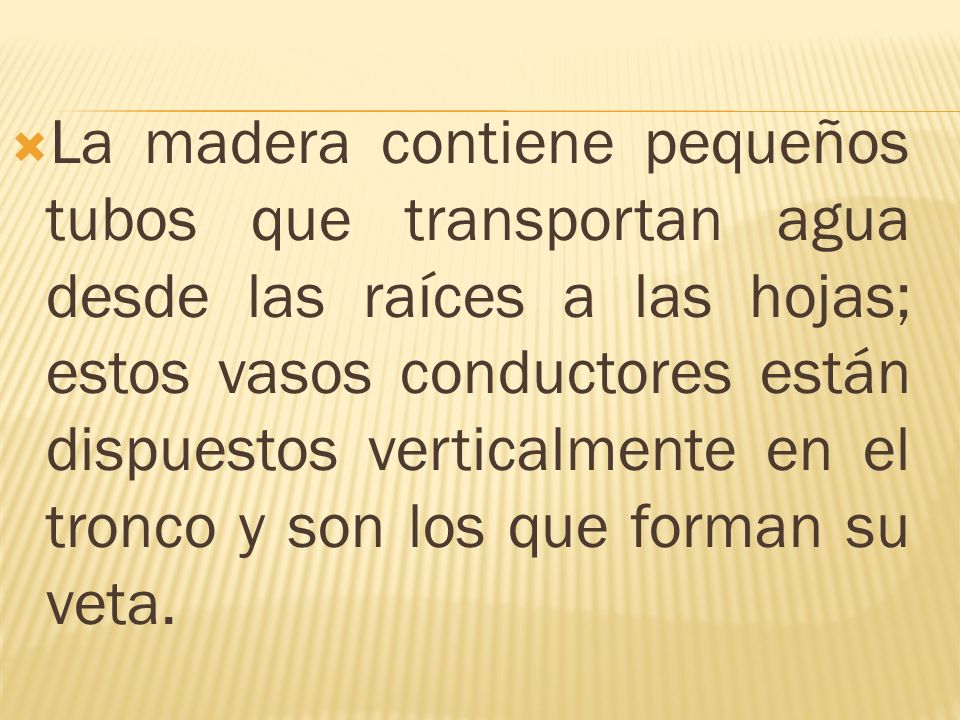

6 La madera contiene pequeños tubos que transportan agua desde las raíces a las hojas; estos vasos conductores están dispuestos verticalmente en el tronco y son los que forman su veta.

7 Los anillos de crecimiento son como cilindros concnétricos
Los anillos de crecimiento son como cilindros concnétricos. Si lo cortamos en sentido longitudinal, las líneas y las formas que quedan a la vista en el plano de corte, son las que comunmente conocemos con el nombre de vetas.

8

9

10 El tronco de un árbol no crece hacia lo alto (excepto en su parte superior), sino a lo ancho, y la única sustancia del tronco destinada a su crecimiento es una fina capa situada entre la corteza y la madera, llamada cambium; a través del cambium circula la savia cruda, y produce el tejido fibroso externo, así como la zona interna a través de la cual circula la savia.

11 Naturaleza De La Madera
Los arboles componen raices, tallos y ramas, realizando cada uno una funcion, si observamos una seccion normal al eje de un tronco se puede notar que esta formado por dos partes muy diferentes: una exterior llamada corteza y otra interior mucho mas espeza denominada madera o leño.

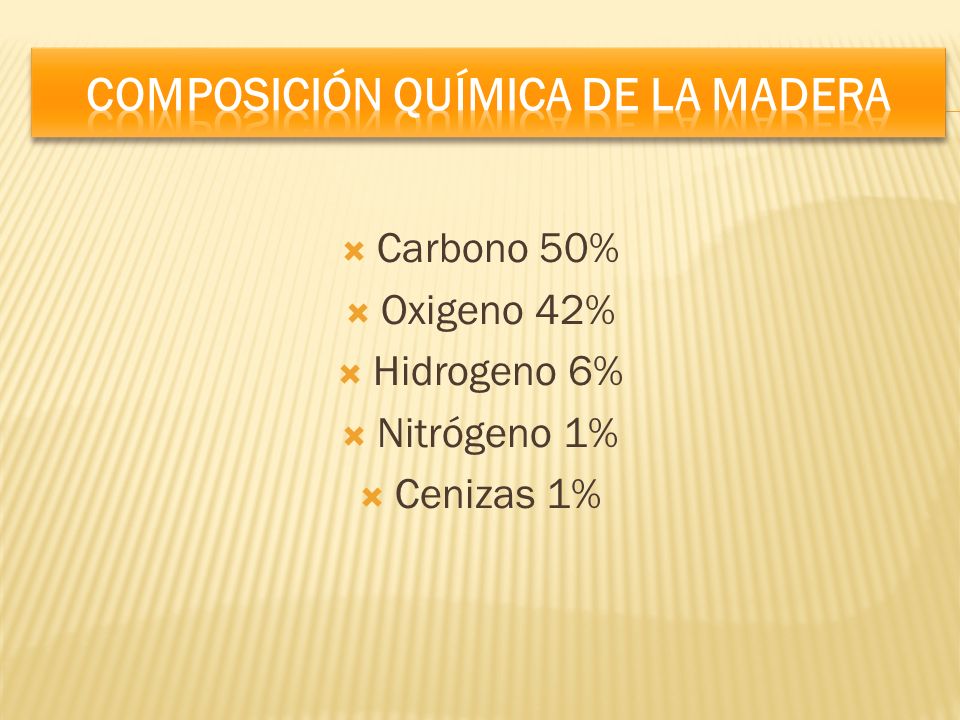

12 Composición Química De La Madera
Carbono 50% Oxigeno 42% Hidrogeno 6% Nitrógeno 1% Cenizas 1%

13 Propiedades Físicas Las principales propiedades de la madera son su resistencia, su dureza, su rigidez y su densidad. Esta última suele indicar propiedades mecánicas, ya que cuanto más densa es la madera, su composición es más fuerte y dura. Entre sus cualidades resalta su resistencia a la compresión –que puede llegar a ser superior a la del acero- a la flexión, al impacto y a las tensiones, características que la transforman en un excelente material para diversas aplicaciones, desde la construcción de viviendas hasta la manufactura de objetos muy especializados, como bates de béisbol, instrumentos musicales y palos de golf.

14 Propiedades Físicas La madera posee una serie de propiedades características que hacen de ella un material peculiar. Su utilización es muy amplia. La madera posee ventajas, entre otras su docilidad de labra, su escasa densidad, su belleza, su calidad, su resistencia mecánica y propiedades térmicas y acústicas. Aunque presenta también inconvenientes como su combustibilidad, su inestabilidad volumétrica y su putrefacción. Las propiedades de la madera dependen, del crecimiento, edad, contenido de humedad, clases de terreno y distintas partes del tronco.

15 Propiedades Físicas

16 Proceso De Obtención De La Madera
Normalmente se hace tirando con animales o maquinaria pero hay casos en que hay un río cerca y se aprovecha para que los lleve, si hay buena corriente de agua se sueltan los troncos con cuidado de que no se atasquen pero si hay poca corriente se atan haciendo balsas que se guían hasta donde haga falta.

17 Proceso De Obtención De La Madera
Apeo, corte o tala: en este proceso intervienen los leñadores o la cuadrilla de operarios que suben al monte y con hachas o sierras eléctricas o de gasolina cortan el árbol y le quitan las ramas, raíces y empiezan a quitarle la corteza para que empiece a secarse.

18 Proceso De Obtención De La Madera
Se suele recomendar que los árboles se los corte en invierno u otoño. Es obligatorio replantar más árboles que los que se cortaron.

19 Proceso De Obtención De La Madera
Transporte: es la segunda fase y es en la que la madera es transportada desde su lugar de corte al aserradero y en esta fase dependen muchas cosas como la orografía y la infraestructura existente.

20 Proceso De Obtención De La Madera

21 Proceso De Obtención De La Madera
Aserrado: en esta fase la madera es llevada a unos aserraderos. En los cuales se sigue más o menos ese proceso y el aserradero lo único que hace es dividir en trozos la madera según el uso que se le vaya a dar después.

22 Proceso De Obtención De La Madera
Suelen usar diferentes tipos de sierra como por ejemplo, la sierra alternativa, de cinta, circular ó con rodillos. Algunos aserraderos combinan varias de estas técnicas para mejorar la producción.

23 Proceso De Obtención De La Madera

24 Proceso De Obtención De La Madera
Secado: este es el proceso más importante para que la madera sea de calidad y esté en buen estado aunque si fallan los anteriores también fallara este.

25 Proceso De Obtención De La Madera

26 Secado natural

27 Clasificacion De La Madera
Maderas duras: son aquellas que proceden de árboles de un crecimiento lento, por lo que son más densas y soportan mejor las inclemencias del tiempo, si se encuentran a la intemperie, que las blandas.

28

29 Clasificacion De La Madera
Estas maderas proceden de árboles de hoja caduca, que tardan décadas, e incluso siglos, en alcanzar el grado de madurez suficiente para ser cortadas y poder ser empleadas en la elaboración de muebles o vigas de los caseríos o viviendas unifamiliares.

30

31 Clasificacion De La Madera
Son mucho más caras que las blandas, debido a que su lento crecimiento provoca su escasez, pero son mucho más atractivas para construir muebles con ellas. También son muy empleadas para realizar tallas de madera o todo producto en el cual las maderas macizas de calidad son necesarias.

32 Clasificacion De La Madera
Maderas blandas: el término madera blanda es una denominación genérica que sirve para englobar a la madera de los árboles pertenecientes a la orden de las coníferas.

33 Clasificacion De La Madera
Las Coníferas : Son un grupo botánico de plantas superiores que engloba a los árboles y arbustos vivos mas antiguo de nuestro planeta.

34 Clasificacion De La Madera
La gran ventaja que tienen respecto a las maderas duras, procedentes de especies de hoja caduca con un periodo de crecimiento mucho más largo, es su ligereza y su precio, mucho menor.

35 Clasificacion De La Madera
Este tipo de madera no tiene una vida tan larga como las duras, pero puede ser empleada para trabajos específicos. Por ejemplo, la madera de cedro rojo tiene repelentes naturales contra plagas de insectos y hongos, de modo que es casi inmune a la putrefacción y a la descomposición, por lo que es muy utilizada en exteriores.

36 Clasificacion De La Madera
La manipulación de las maderas blandas es mucho más sencilla, aunque tiene la desventaja de producir mayor cantidad de astillas. Además, la carencia de veteado de esta madera le resta atractivo, por lo que casi siempre es necesario pintarla, barnizarla o teñirla.

37 Utilización de la madera en la construcción
La utilización de la madera en la construcción dependerá de la relación a medidas de altura, ancho y largo, el único tipo de madera que viene con medidas estándares en el mercado es en pino americano, este consta de las mismas medidas en cualquier parte del mundo.

38 Pino americano ya sea bruto y cepillado
Utilizados para tablas: 1 x 4 x 10’-16’ 1 x 6 x 10’-16’ 1 x 8 x 10’-16’ 1 x 10 x 10’-16’ 1 x 12 x 10’-16’ Utilizadas para columnas: 4 x 4 x 10’-20’ 6 x 6 x 10’-20’ 8 x 8 x 10’-20’ 10 x 10 x 10’-20’ 12 x 12 x 10’-20’

39 Pino americano ya sea bruto y cepillado
Utilizados para vigas: 2 x 4 x 10’-24’ 2 x 6 x 10’-24’ 2 x 8 x 10’-24’ 2 x 10 x 10’-24’ 2 x 12 x 10’-24’ 3 x 6 x 10’-24’ 3 x 8 x 10’-24’ 3 x 10 x 10’-24’ 3 x 12 x 10’-24’ 4 x 8 x 10’-24’ 4 x 10 x 10’-24’ 4 x 12 x 10’-24’

40 Pino americano ya sea bruto y cepillado
ENLATES 1 x 3 x 10’-24’ 1 x 4 x 10’-24’ CARGADERA 1 1/2 x 4 x 10’-24’ 1 1/2 x 6 x 10’-24’ ’ PUNTALES 2 x 2 x 10’-24’ 4 x 4 x 10’-24’

41 Utilización de maderas preciosas en la construcción
Este tipo de madera no se utiliza mucho de manera estructural en la construcción, las maderas preciosas tiene su utilidad en el término de terminaciones de primera, siendo utilizada como: Puertas Marcos Ventanas Mobiliarios - Closet - Gabinetes - Pisos parqueq Despensas

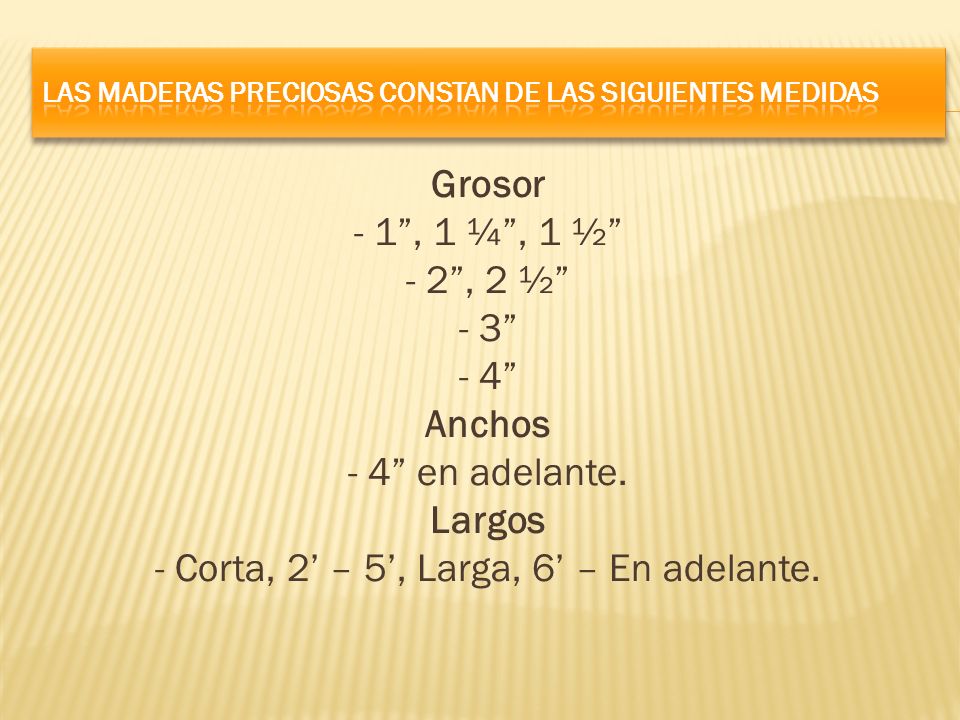

42 Las maderas preciosas constan de las siguientes medidas
Grosor - 1”, 1 ¼”, 1 ½” - 2”, 2 ½” - 3” - 4” Anchos - 4” en adelante. Largos - Corta, 2’ – 5’, Larga, 6’ – En adelante.

43 Utilización de la madera en la construcción
Manera estructural encontramos: Cubiertas planas: Son cubiertas de una o más aguas formadas por faldones o planos, Estas figuras pueden tener diversas formas estructurales.

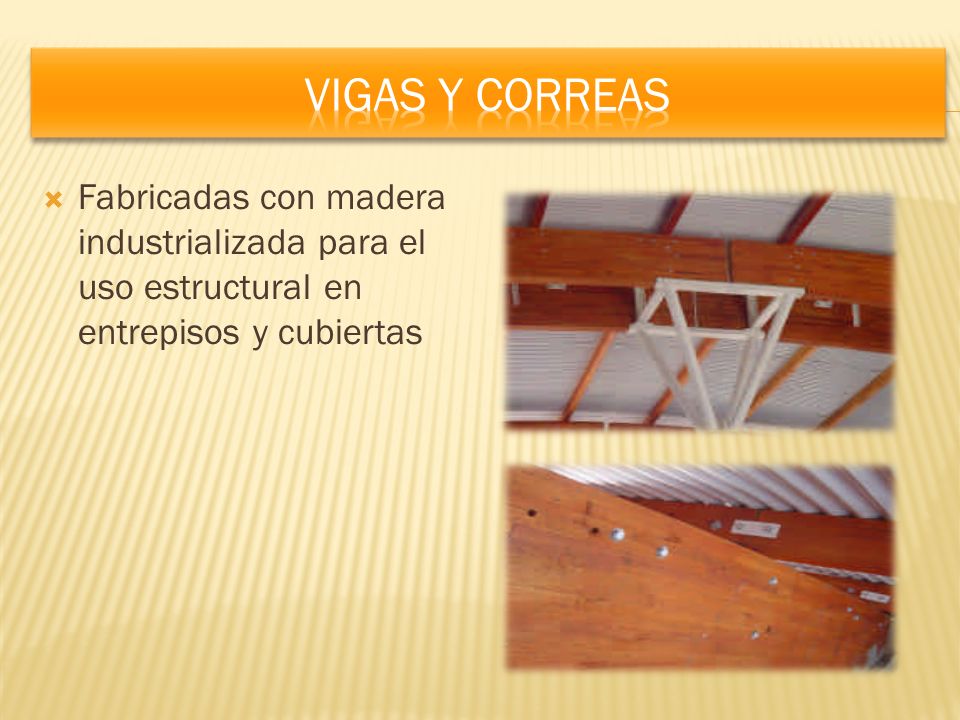

44 Vigas y correas Fabricadas con madera industrializada para el uso estructural en entrepisos y cubiertas

45 Entrepisos Cerramiento intermedios, que separa locales de diferentes niveles.

46 Conformados tipo Cerchas
Parte portante de una estructura que puede ser plana o curva.

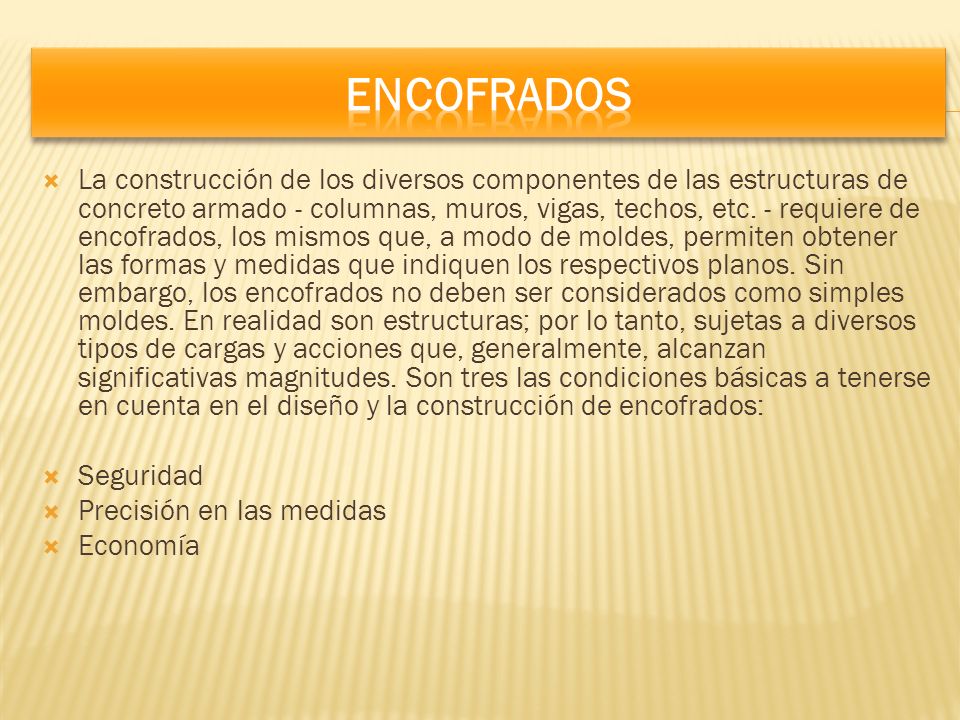

47 Encofrados La construcción de los diversos componentes de las estructuras de concreto armado - columnas, muros, vigas, techos, etc. - requiere de encofrados, los mismos que, a modo de moldes, permiten obtener las formas y medidas que indiquen los respectivos planos. Sin embargo, los encofrados no deben ser considerados como simples moldes. En realidad son estructuras; por lo tanto, sujetas a diversos tipos de cargas y acciones que, generalmente, alcanzan significativas magnitudes. Son tres las condiciones básicas a tenerse en cuenta en el diseño y la construcción de encofrados: Seguridad Precisión en las medidas Economía

48 Encofrados de columnas
Los costados de los encofrados de columnas están formados por tablas de 1" o de 1.1/2" de espesor y de anchos variables de acuerdo a las secciones de las columnas. Para las abrazaderas se utiliza barrotes de 2" x 4", 3" x 3" o de 3" x 4", en largos que dependen de las dimensiones de la sección de las columnas y el sistema de sujeción de abrazaderas que se adopte.

49 Encofrado de Muros La siguiente figura muestra un encofrado típico de muros y la denominación usual de sus elementos componentes. Los tableros están constituidos por tablas. Las tablas son de 1" o 1.1/2" en anchos de 6", 8" o 10“.

50 Encofrado de Vigas Los sistemas de encofrados de vigas son diversos, según el tipo de vigas de que se trate (peraltadas hacia abajo, invertidas, chatas, de borde, etc.). Los elementos principales de los encofrados de vigas son: fondo del encofrado, costados, tes o caballetes de madera o puntales metálicos.

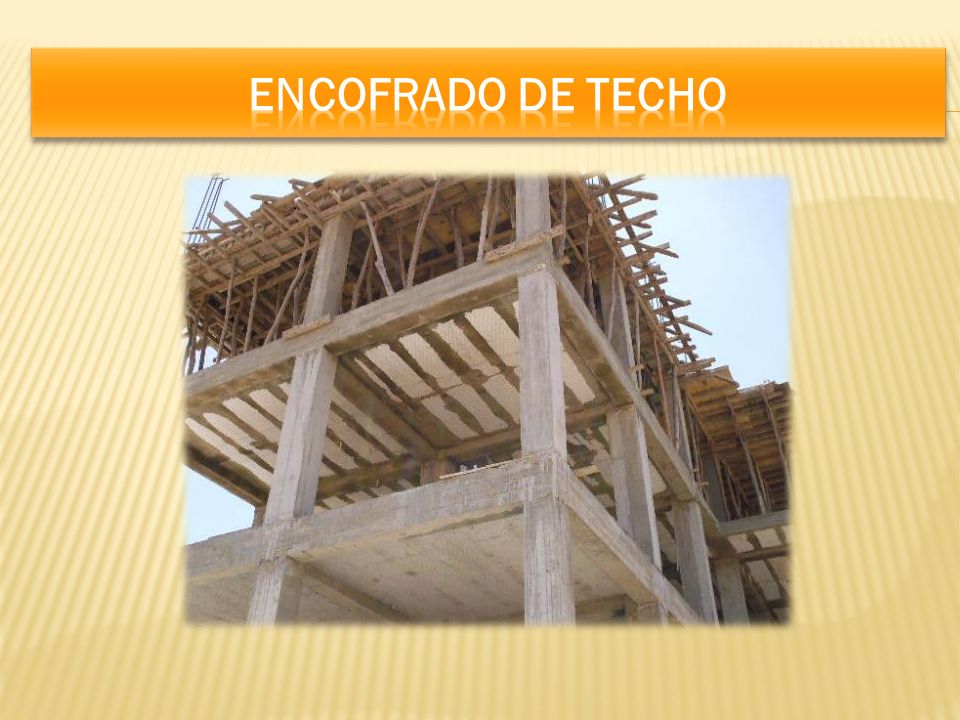

51 Encofrado de techo

52 Gracias por su atención…!!!
Fin de la presentación Gracias por su atención…!!!
