1 Estudio Valdés

2 Casa Bosque Quillin A Fecha constructiva: 2005/2006
Emplazamiento: Ranco Casa de vacaciones a la orilla del lago Ranco, X región. tiene dos pisos, el superior es un balcón que contiene los recintos nobles de la casa, posado sobre un zócalo donde se encuentras los dormitorios de niños. La casa fue pensada como una piel casi negra de fibrocemento que se funde con los troncos y las hojas oscuras del follaje de los árboles. Click para agrandar B

3 Casa Bosque Quillin C Click para agrandar las fotos D

4 Casa Bosque Quillin E Como contraste una piel interior de mañío cubre pisos, muros y cielos y pasa los cristales presentándose en las caras internas de la terraza. Este comportamiento del interior cálido de madera se resalta especialmente en las horas oscuras y comparece como una lámpara de luz en el paisaje.

5 Click en las fotos para agrandar
Casa Bosque Quillin 1 Plantas Luz mas amplia 7.5 m Estructurada en base a muros de madera. Dos formas de estructuras en la vivienda, una que tiene base sólida por su terreno y otra esta en voladizo por lo que necesita estructuración en base a pilares o columnas. Predominan los elementos superficiales aunque también existen lineales Luz foto 1 Click en las fotos para agrandar 2

6 Casa Bosque Quillin 1 Altura máxima: 10.2 m
La rigidez de la estructura se debe a los macizos de madera que soportan la estructura en su parte lateral y los muros transversales que le brindan más solidez a la estructura total Altura en foto 1 (Click en las fotos para agrandar) 2 Cargas :

7 MUESTRA POR LETRA DESDE DONDE SE TOMARON LAS FOTOS CLICK PARA AGRANDAR

8 Casa de Santo Domingo A Fecha constructiva: 1983
Superficie del terreno 950 m2 El terreno esta ubicado en una puntilla cercana al bordemar en la localidad de santo domingo La casa se define a partir de dos sistemas estructurales y constructivos que conviven en la forma independiente uno del otro. Click para agrandar

9 Casa de Santo Domingo B C

10 Casa de Santo Domingo D El primer sistema asociado al nivel principal del puente elevado del suelo .estructura de madera autosustentable sostenida por un conjunto de columnas de pino – impregnado, las que descargan todo el peso en el terreno de arena enterrándose a 1.5 m de profundidad

11 Casa de Santo Domingo E Un segundo sistema en base a muros autoestables de 2 m de albañilería sin estucar y una cadena de remate , se asocia al programa de recintos den el primer piso .este piso a su vez se apoya en un radier reforzado en la zona de la escalera y también a su perímetro , con un borde como zarpa sobre el cual se levantan las albañilerías F

12 G Casa de Santo Domingo Se desarrollaron uniones reforzadas rígidas entre los pilares , vigas y tabiques armados de madera .se realizaron por medio de herrajes metálicos especiales a partir de una plancha curvada con una brida

13 Casa de Santo Domingo Materialidad del primer piso: estructura de muros de albañilería autoestables sin estucar y radier con perímetro reforzado. Materialidad del segundo piso: estructura autoestable en pilares de pino impregnado, vigas y tabiques de madera armados como estructuras de marcos, cerramientos exteriores en pino machihembrado, carpintería de madera y aluminio

14 Casa de Santo Domingo Características: una situación horizontal de 18 m de largo, elevada a 3.5 m del suelo. Un exterior elevado a la manera de un muelle. La casa se define a partir de dos sistemas estructurales y constructivos que conviven en la forma independiente uno del otro.

15 Casa de Santo Domingo La estructura en general esta construida en bases a columnas de madera que traspasan de un nivel a otro, parte de la estructura esta en voladizo y la materialidad es mixta, compuesta por albañilería en su planta baja y madera en la planta superior. Uno de los sectores esta basado en pilares y marcos distribuidos en forma radial que conforman una semicircunferencia, la escalera sirve como eje de la semicircunferencia y el resto de la estructura Click para agrandar

16 Casa de Santo Domingo Planta 1 y 2 Altura máxima: 5.5 m
Luz maxima: 3.9 m Click para agrandar Cargas: En esta estructura existen elementos superficiales y lineales aunque los lineales juegan un papel mas importante plásticamente

17 MUESTRA POR LETRA DESDE DONDE SE TOMARON LAS FOTOS CLICK PARA AGRANDAR

18 Al comparar las dos casas podemos notar que plástica y constructivamente en la Casa del Bosque Quillín predominan los elementos superficiales en cambio en la de Santo Domingo plásticamente predominan los lineales pero constructivamente están en equilibrio lineales y superficiales. En materialidad no hay mucho que decir ya que las dos son casi completamente de madera

19 Creo que la relación entre arquitectura y estructura es tan directa que no puede existir una sin la otra no se puede generar una obra sin crear algo que lo sostenga. En la Casa del Bosque Quillín la estructura se encuentra escondida no así en la de Santo Domingo que tiene a la vista los elementos estructurales sostenedores. Creo que en este trabajo aprendí a ver las estructuras en una planta de mejor manera así como también identificar partes de ella sin la necesidad de fotos, a entender mejor el trabajo a realizar cuando se genera un proyecto, a identificar los elementos estructurales en una planta, corte y elevación con mayor precisión

20 Fin

21 A E C D B

22

23

24

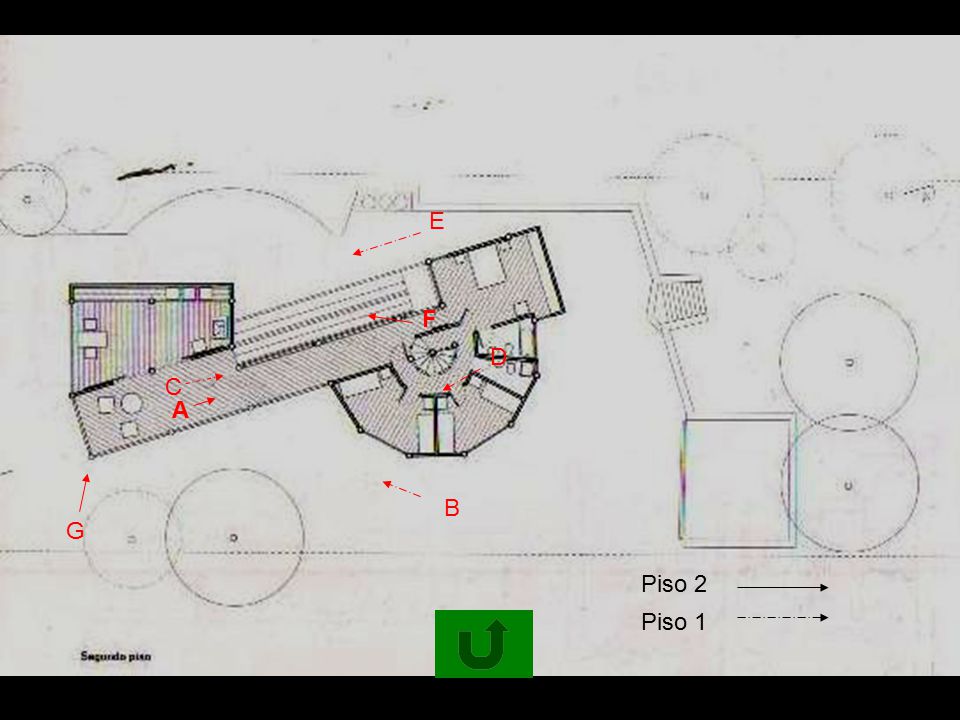

25 E F D C A B G Piso 2 Piso 1
