1 Prueba de Consumo de Combustible Víctor Rivero Gerente Técnico Toyota Chile Víctor Rivero Gerente Técnico Toyota Chile

2 SST para medir consumo Se utiliza un limpia inyector marca Liqui Moly. Esta herramienta presenta las siguientes características: 1.- Trabaja con Gasolina 2.- Eleva presión 3.- Permite cargarla con combustible 4.- Fácil de instalar 5.- Fácil de transportar Se utiliza un limpia inyector marca Liqui Moly. Esta herramienta presenta las siguientes características: 1.- Trabaja con Gasolina 2.- Eleva presión 3.- Permite cargarla con combustible 4.- Fácil de instalar 5.- Fácil de transportar

3 Procedimiento Primero se debe desconectar el terminal negativo de la batería y luego desconectar la alimentación de la bomba de combustible (en algunos casos se puede realizar desconectando un fusible, desconectando el conector que esta conectado directamente a la bomba, conectores de unión, relé de la bomba, etc.).

4 Se debe cargar con gasolina la SST de consumo. En este caso se debe utilizar un deposito graduado (en litros) donde se marca la cantidad necesaria para realizar la prueba en ruta. Procedimiento

5 Para llenar el deposito con el combustible, se debe desenroscar la válvula elevadora de presión y agregar la gasolina. Procedimiento

6 Llenado de la SST de consumo

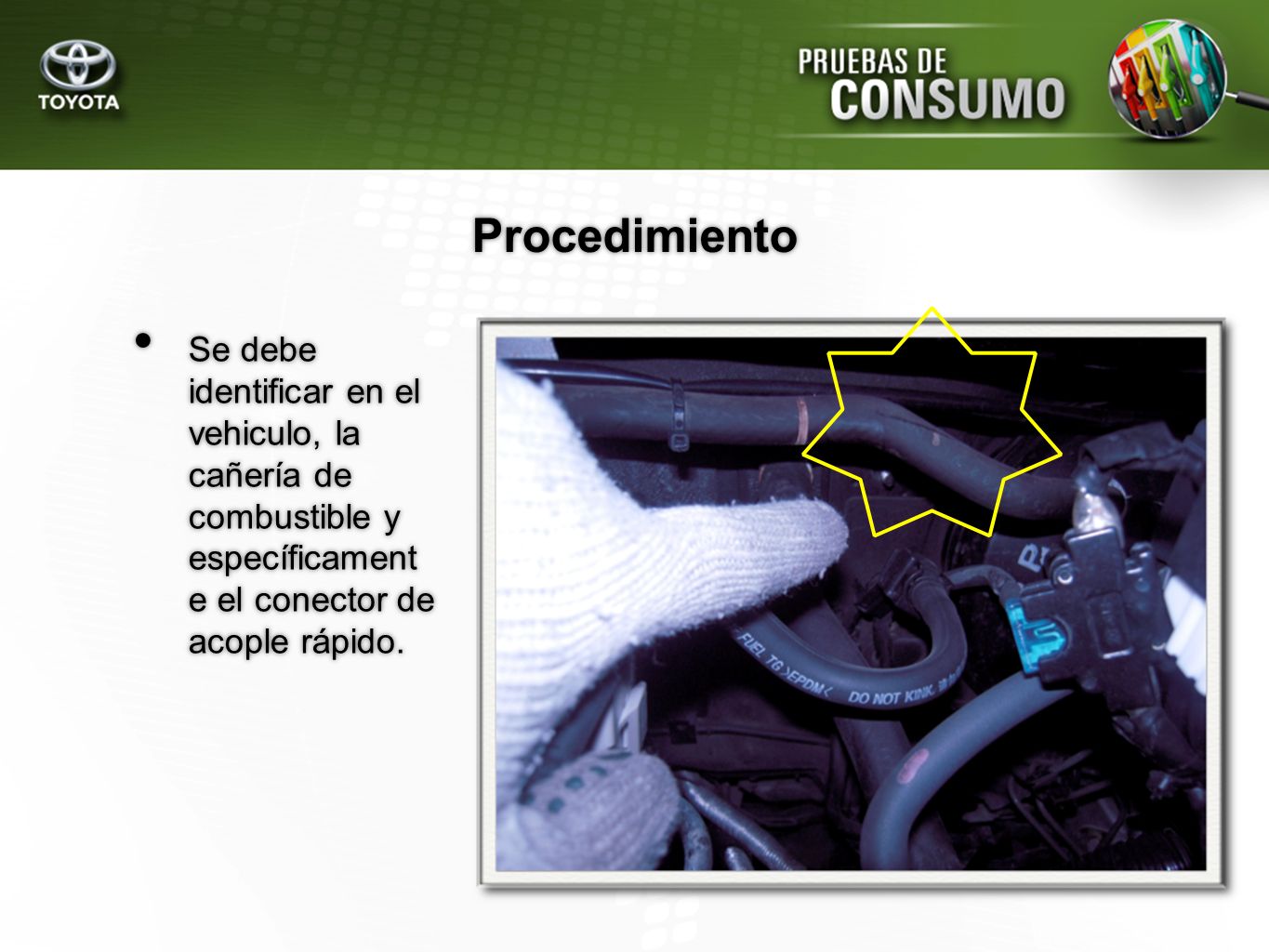

7 Se debe identificar en el vehiculo, la cañería de combustible y específicament e el conector de acople rápido. Procedimiento

8 Luego se debe desconectar e instalar en dicho lugar (cañería que va al motor), la manguera de la SST de consumo. Procedimiento

9 Conector original con acople rápido

10 Luego se debe conectar el acople de la SST al conector rápido. Procedimiento

11 Instalación con conector de acople rápido.

12 Precaución con la instalación de la manguera

13 Precaución al instala y Fijar las mangueras en el Motor

14 En este caso el equipo cuenta con una llave de paso en la línea de presión. Procedimiento

15 Precaución al pasar la manguera por el capot

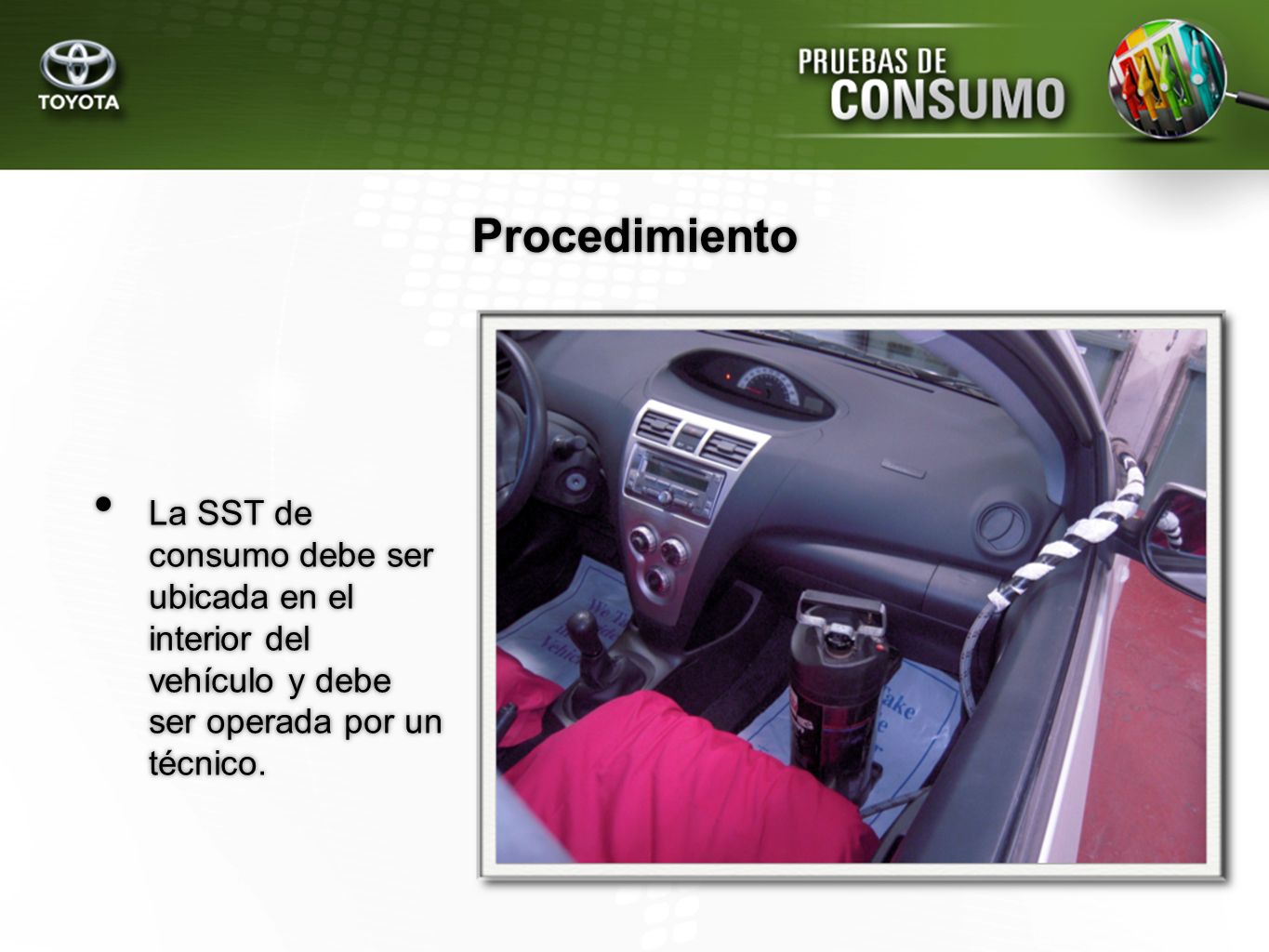

16 La SST de consumo debe ser ubicada en el interior del vehículo y debe ser operada por un técnico. Procedimiento

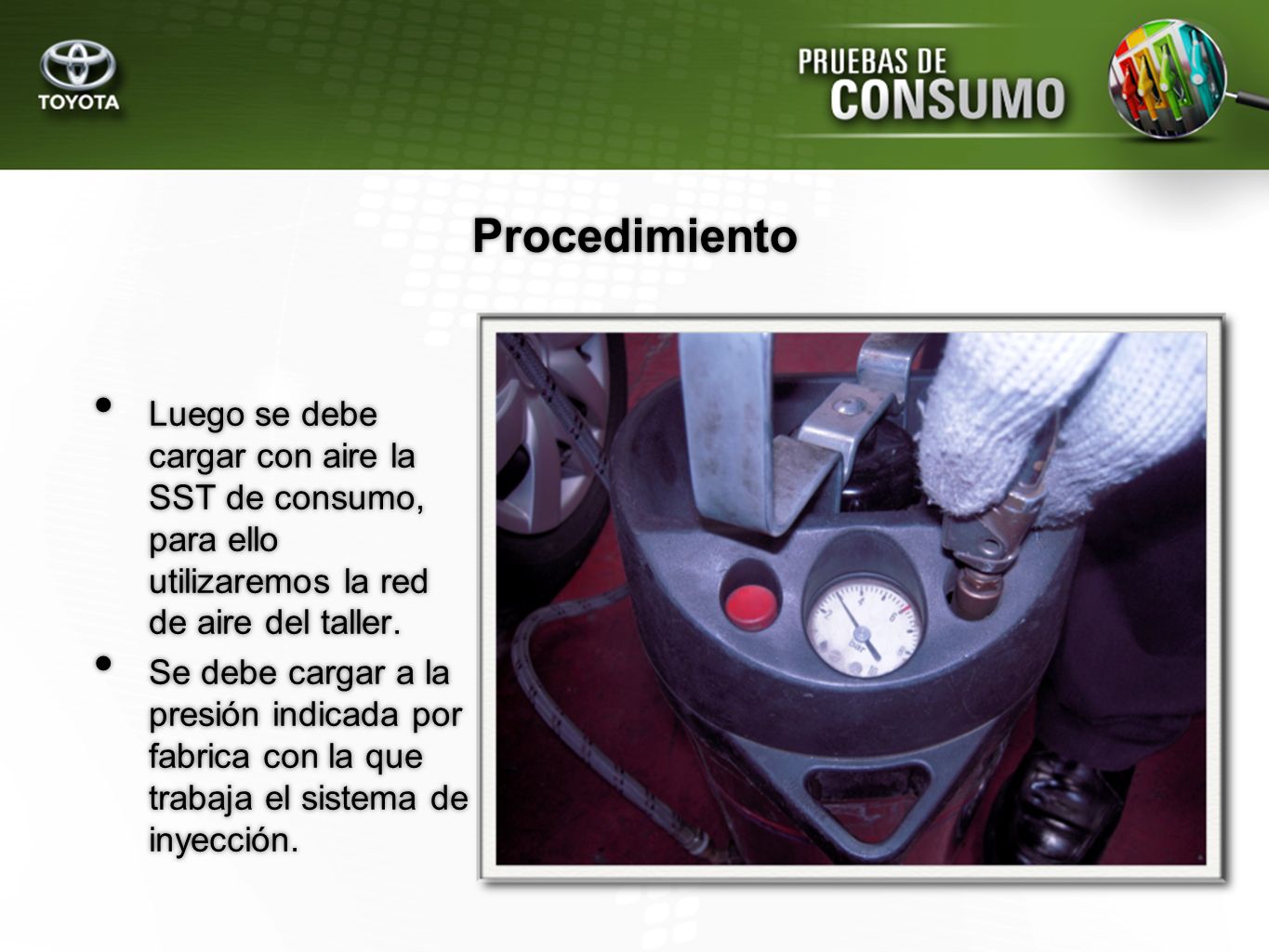

17 Luego se debe cargar con aire la SST de consumo, para ello utilizaremos la red de aire del taller. Se debe cargar a la presión indicada por fabrica con la que trabaja el sistema de inyección. Luego se debe cargar con aire la SST de consumo, para ello utilizaremos la red de aire del taller. Se debe cargar a la presión indicada por fabrica con la que trabaja el sistema de inyección. Procedimiento

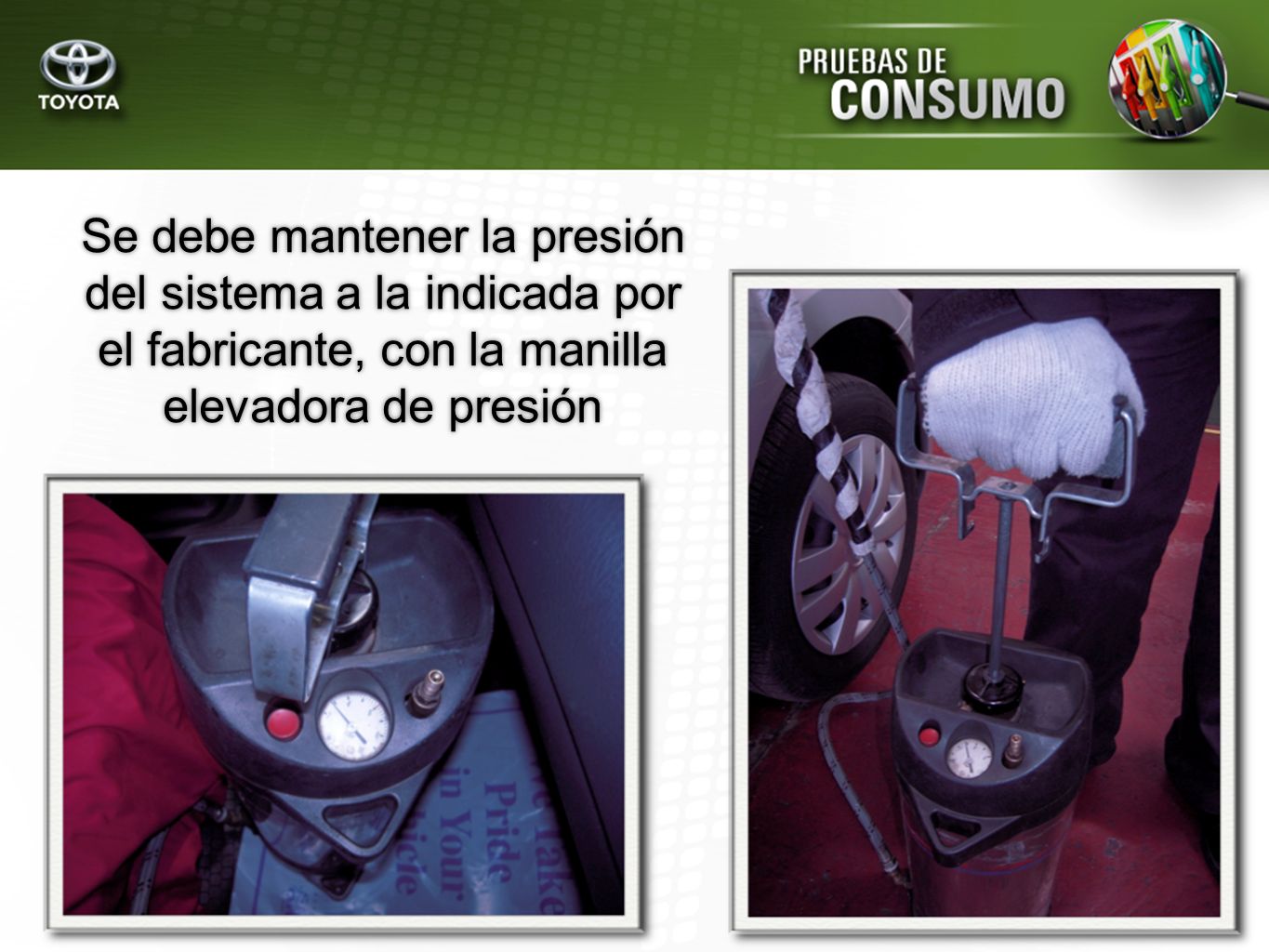

18 Se debe mantener la presión del sistema a la indicada por el fabricante, con la manilla elevadora de presión

19 Se recomienda realizar la prueba de consumo en dos tipos de rutas: ciudad y carretera

20 Luego de realizada la prueba de ruta con el vehículo, se debe proceder a mediar la cantidad de combustible restante que quedo en la SST de consumo. Procedimiento

21 Se debe medir la diferencia del combustible de la SST de Consumo Cantidad Inicial Cantidad Final

22 Se debe calcular la distancia recorrida por el vehículo Odómetro Inicial Odómetro Final

23 Resultado Final La distancia recorrida es de 22,6 kilómetros y la gasolina consumida es de 1,5 litros. Rendimiento: 15,06 Km/Lts.
