1 Diseño estructural ELEMENTOS ESTRUCTURALES LOSAS: Elementos superficiales. Por sobre el espesor prevalecen sus dimensiones restantes Clasificación según su DESCARGA Unidireccional: Descarga a dos de sus cuatro lados Bidireccional: Descarga a sus cuatro lados VIGAS: Elementos lineales. Prevalece su longitud por sobre su sección. Su desarrollo es por lo general horizontal. Clasificación según su forma seccional. RECTANGULARES PLACAS TIPO T PLACAS TIPO L COLUMNAS: Elementos lineales. Prevalece su altura por sobre su sección. Su desarrollo es por lo general vertical. Clasificación según su ubicación en planta estructural INTERNAS DE BORDE DE ESQUINA

2 Nomenclatura estructural 15 cm L 001 V 001 (20 x 40) V 002 (20 x 40) V 003 (20 x 40) V 004 (20 x 40) C002 (20 x 40) C001 (20 x 40) C003 (20 x 40) C004 (20 x 40) Estructura S/ Planta baja

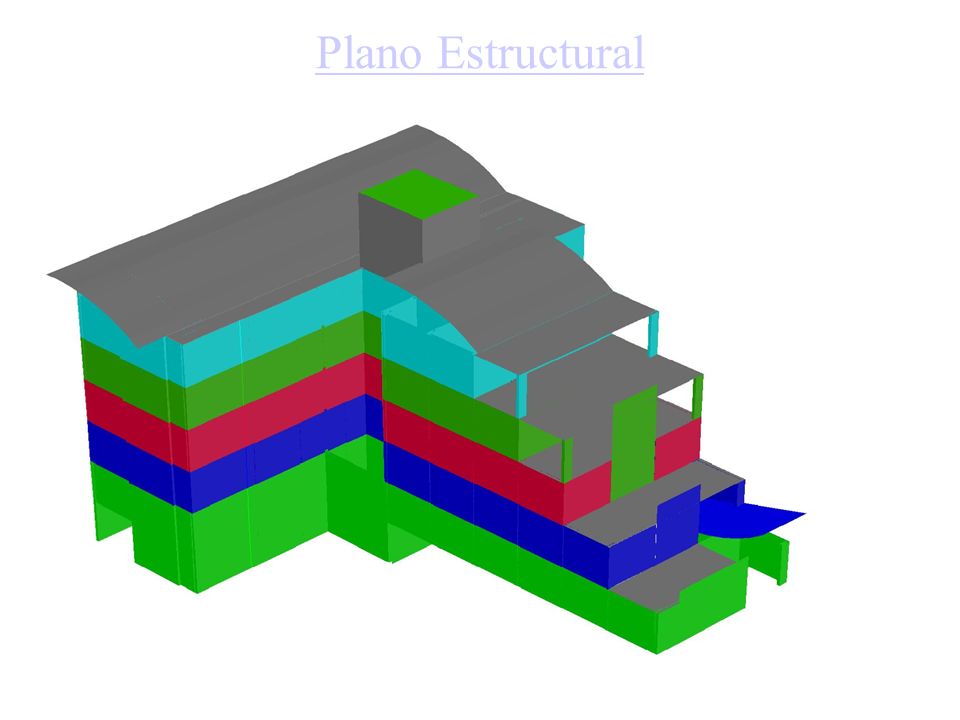

3 Plano Estructural

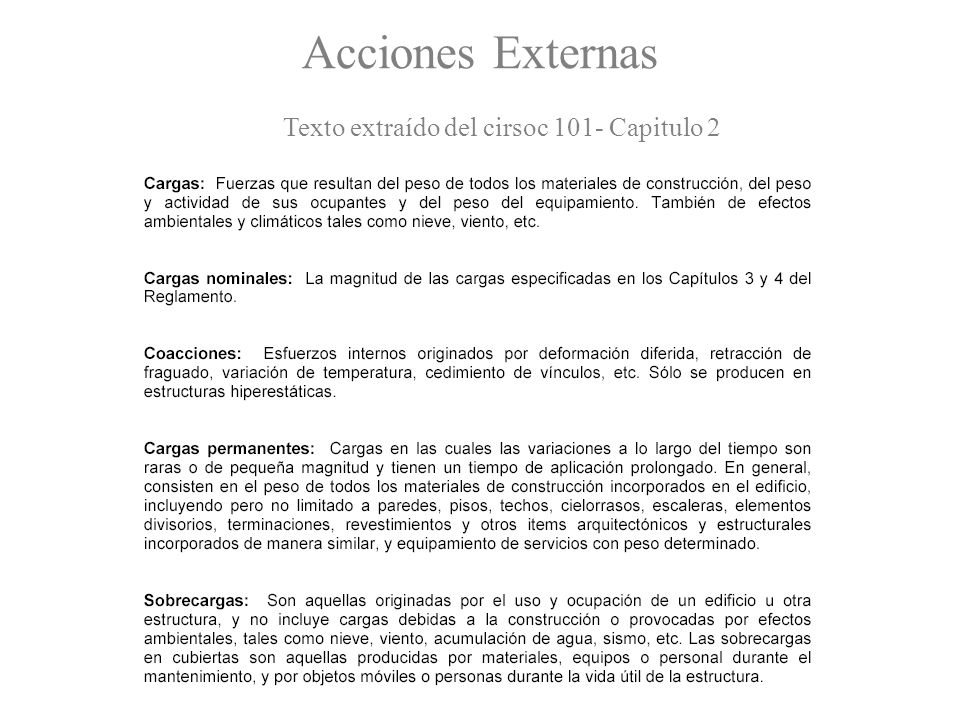

4 Acciones Externas Texto extraído del cirsoc 101- Capitulo 2

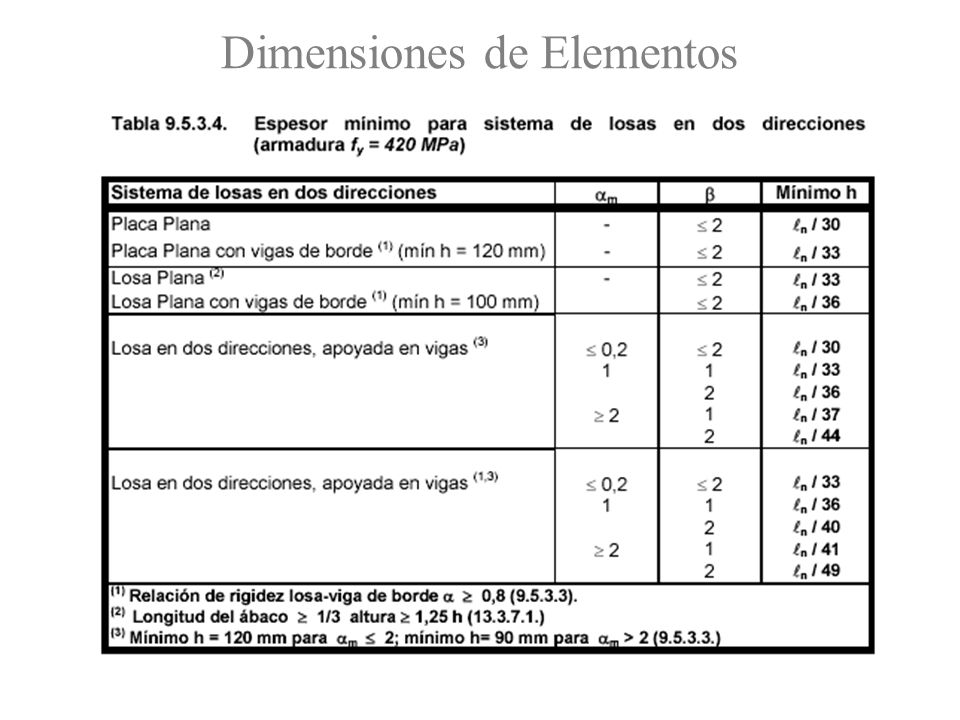

5 Dimensiones de Elementos Determinación de Espesores mínimos

6 Dimensiones de Elementos

7 Deformaciones Admisibles

8 Clasificación de Cargas

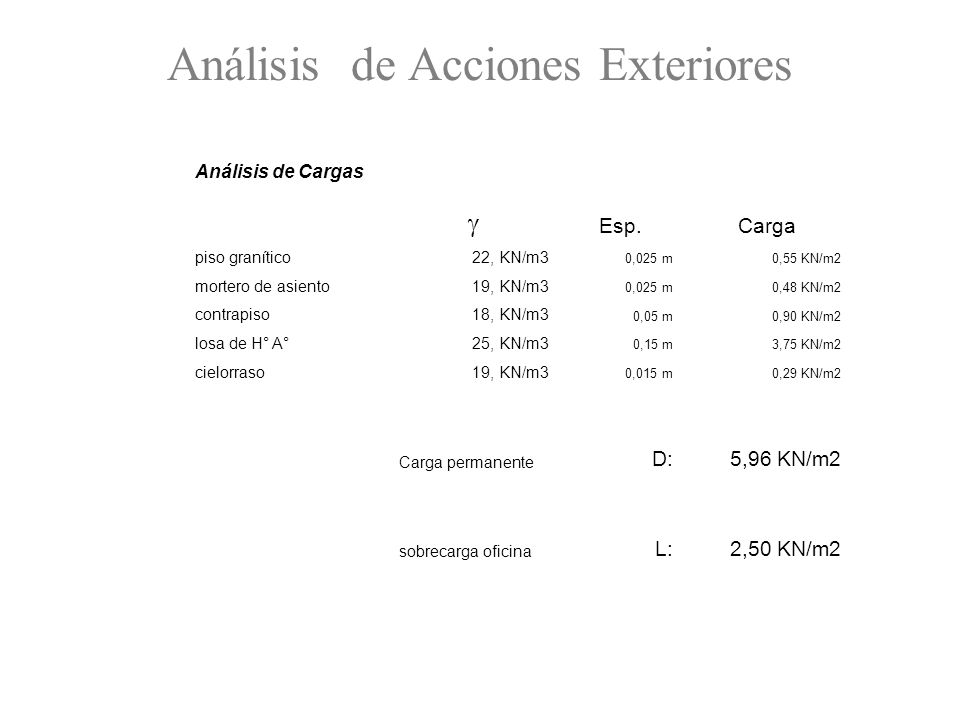

9 Análisis de Acciones Exteriores Análisis de Cargas Esp.Carga piso granítico22, KN/m3 0,025 m0,55 KN/m2 mortero de asiento19, KN/m3 0,025 m0,48 KN/m2 contrapiso18, KN/m3 0,05 m0,90 KN/m2 losa de H° A°25, KN/m3 0,15 m3,75 KN/m2 cielorraso19, KN/m3 0,015 m0,29 KN/m2 Carga permanente D:5,96 KN/m2 sobrecarga oficina L:2,50 KN/m2

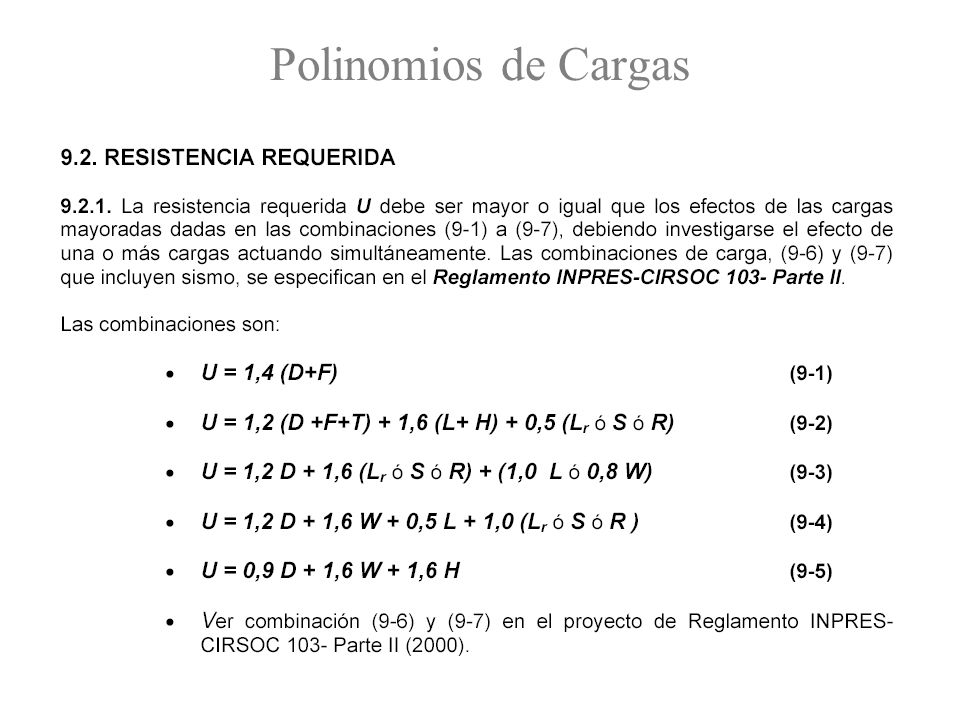

10 Polinomios de Cargas
