Todas Vigas arrastre 20x20 4 Hierros 10 mm Estribo 6 mm cada 20 Bajada Baño Planta Alta Ante Proyecto de Estructura H°A° Todas Columnas 20x20 4 Hierros.

Presentaciones similares


Presentación del tema: "Todas Vigas arrastre 20x20 4 Hierros 10 mm Estribo 6 mm cada 20 Bajada Baño Planta Alta Ante Proyecto de Estructura H°A° Todas Columnas 20x20 4 Hierros."— Transcripción de la presentación:

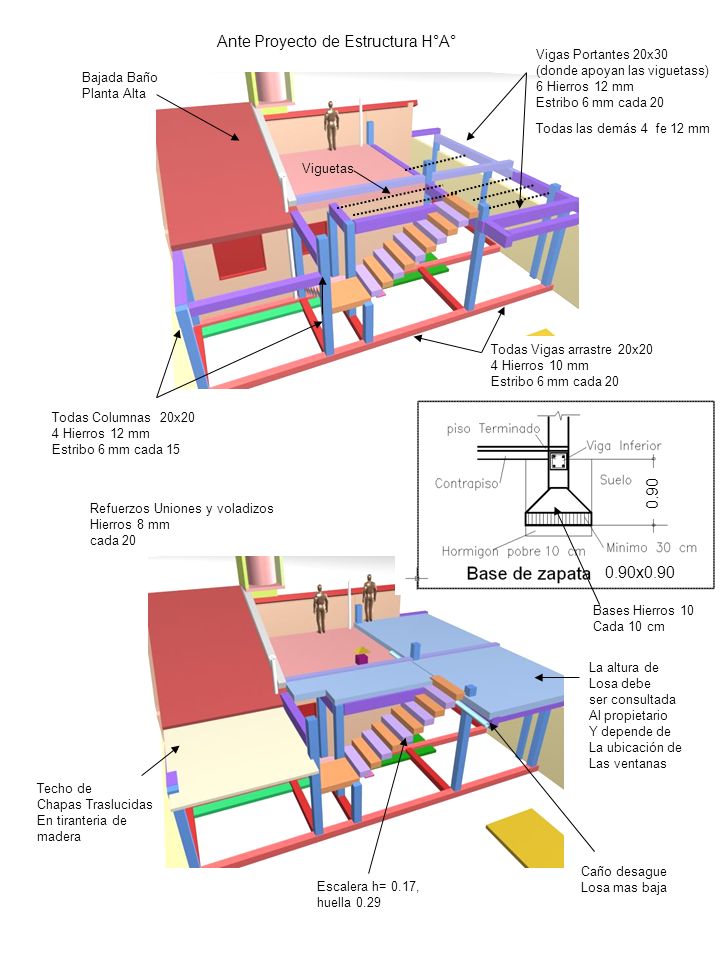

1 Todas Vigas arrastre 20x20 4 Hierros 10 mm Estribo 6 mm cada 20 Bajada Baño Planta Alta Ante Proyecto de Estructura H°A° Todas Columnas 20x20 4 Hierros 12 mm Estribo 6 mm cada 15 Bases Hierros 10 Cada 10 cm 0.90x La altura de Losa debe ser consultada Al propietario Y depende de La ubicación de Las ventanas Techo de Chapas Traslucidas En tiranteria de madera Escalera h= 0.17, huella 0.29 Caño desague Losa mas baja Refuerzos Uniones y voladizos Hierros 8 mm cada 20 Viguetas Vigas Portantes 20x30 (donde apoyan las viguetass) 6 Hierros 12 mm Estribo 6 mm cada 20 Todas las demás 4 fe 12 mm

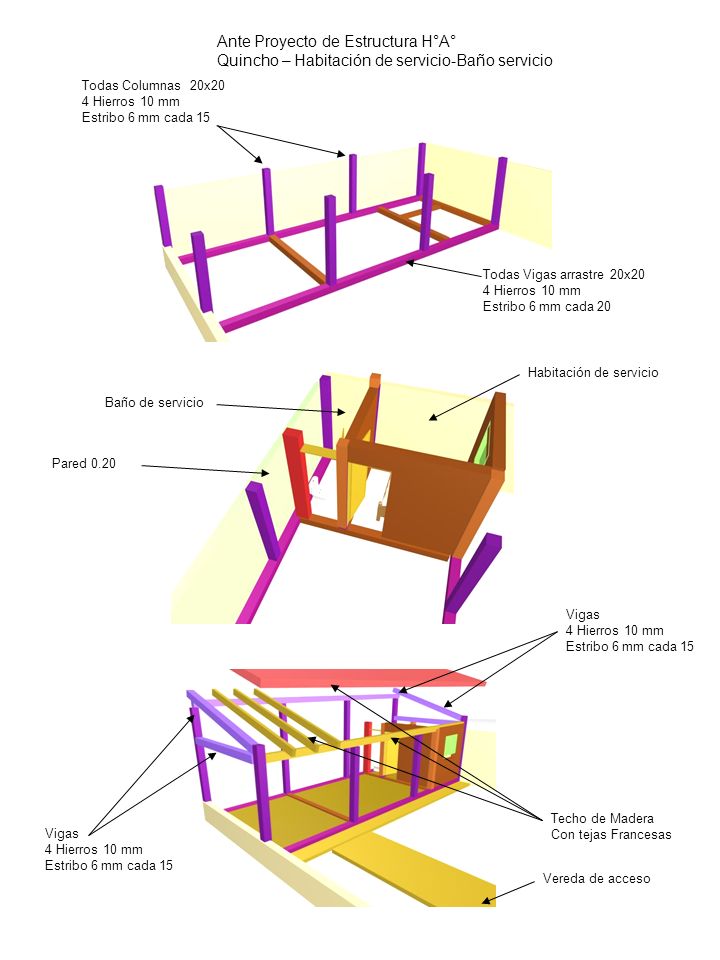

2 Ante Proyecto de Estructura H°A° Quincho – Habitación de servicio-Baño servicio Todas Vigas arrastre 20x20 4 Hierros 10 mm Estribo 6 mm cada 20 Todas Columnas 20x20 4 Hierros 10 mm Estribo 6 mm cada 15 Habitación de servicio Baño de servicio Vigas 4 Hierros 10 mm Estribo 6 mm cada 15 Vigas 4 Hierros 10 mm Estribo 6 mm cada 15 Techo de Madera Con tejas Francesas Pared 0.20 Vereda de acceso

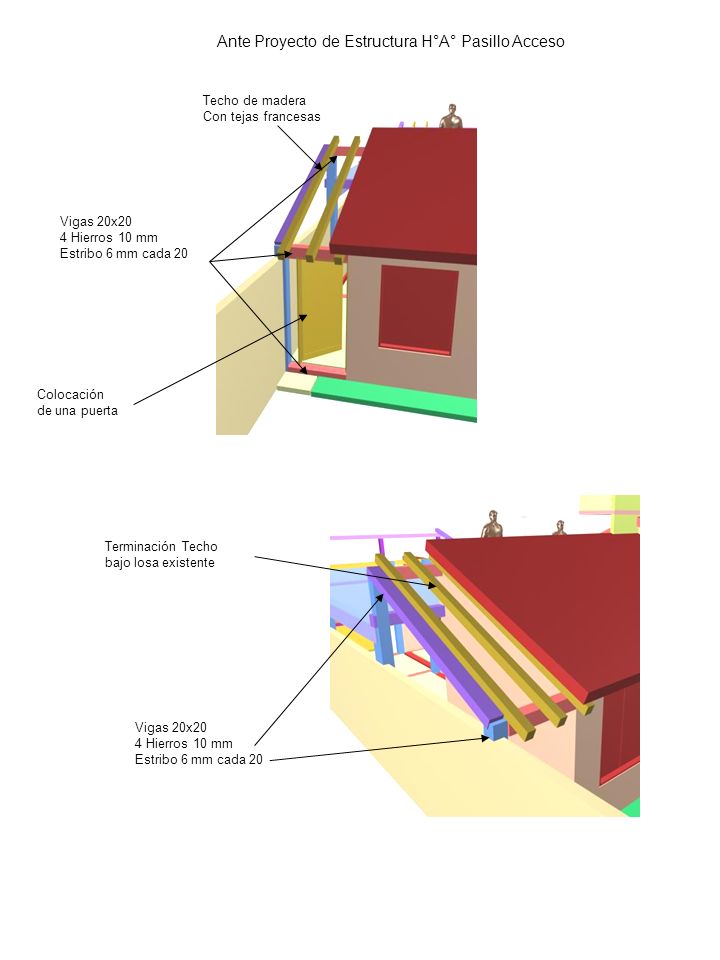

3 Ante Proyecto de Estructura H°A° Pasillo Acceso Vigas 20x20 4 Hierros 10 mm Estribo 6 mm cada 20 Techo de madera Con tejas francesas Vigas 20x20 4 Hierros 10 mm Estribo 6 mm cada 20 Terminación Techo bajo losa existente Colocación de una puerta

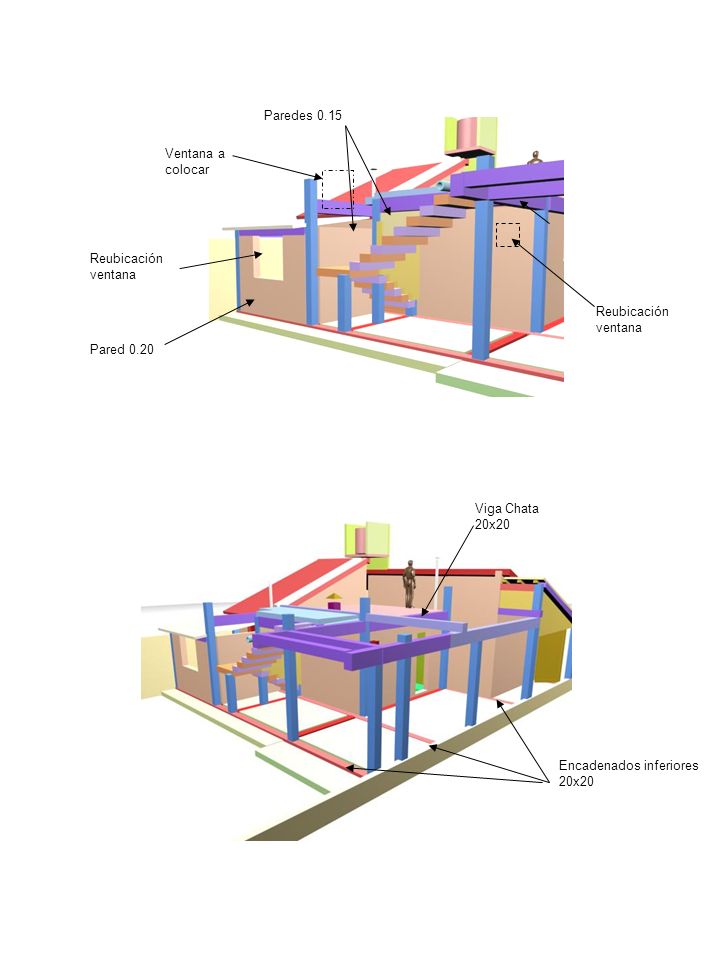

4 Reubicación ventana Paredes 0.15 Encadenados inferiores 20x20 Viga Chata 20x20 Pared 0.20 Reubicación ventana Ventana a colocar

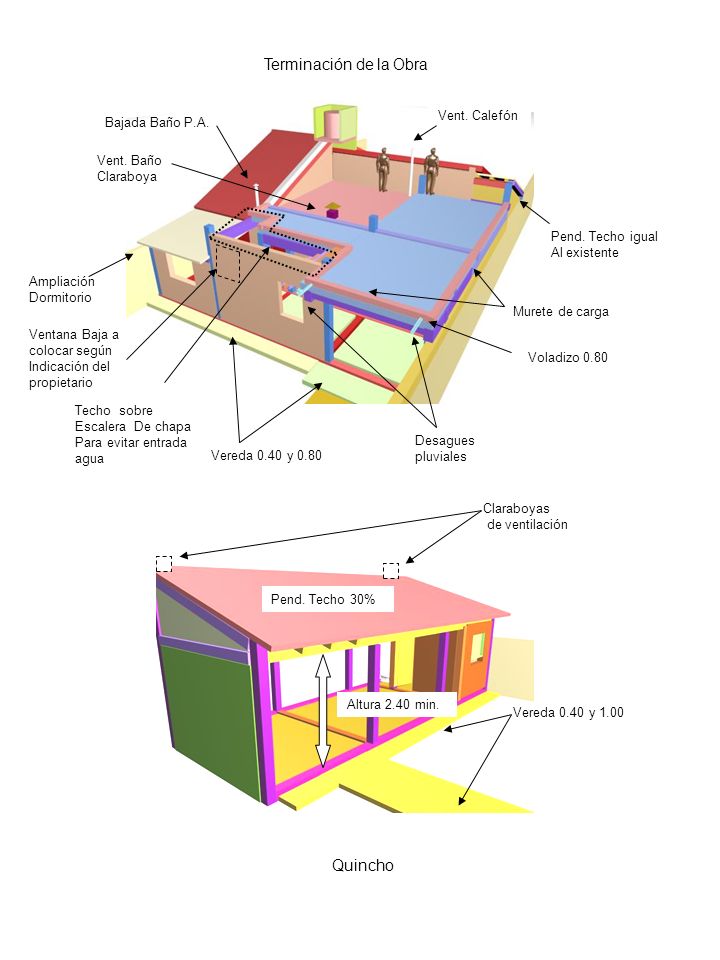

5 Terminación de la Obra Murete de carga Bajada Baño P.A. Vent. Baño Claraboya Voladizo 0.80 Ampliación Dormitorio Techo sobre Escalera De chapa Para evitar entrada agua Vent. Calefón Desagues pluviales Quincho Altura 2.40 min. Vereda 0.40 y 1.00 Vereda 0.40 y 0.80 Pend. Techo 30% Pend. Techo igual Al existente Claraboyas de ventilación Ventana Baja a colocar según Indicación del propietario
