MEDICIÓN DE FUERZA Y TORQUE

Presentación del tema: "MEDICIÓN DE FUERZA Y TORQUE"— Transcripción de la presentación:

1 MEDICIÓN DE FUERZA Y TORQUE
DINAMÓMETROS Y SISTEMAS Dinamómetro avanzado AFG Dinamómetro básico BFG Dinamómetro compacto Exactitud: +/- 0.1% del fondo de escala alcance desde 2.5 hasta 1000N Exactitud: +/- 0.25% del fondo de escala alcance desde 10 hasta 2500N Exactitud: +/- 0.5% del fondo de escala Alcance 3 capacidades de medida y 500N.

2 INSTRUMENTOS COMBINADOS
AFG Indicador AFTI La serie AFG acepta sensores de torque o celdas de carga. La serie AFG y el Indicador AFTI son de gran versatilidad ya que permiten la conexión de transductores externos "smart" de fuerza y par, además de celdas de carga intercambiables lo que permite tener diferentes rangos en un solo instrumento.

3 BASES MOTORIZADAS Base motorizada MULTITEST 2.5 Base motorizada MULTITEST 1 Base motorizada MULTITEST X Base motorizada MULTITEST DOBLE COLUMNA Capacidad de carga: 2500N/250 kgf/550 lbs Recorrido de cabezal: 290 mm Rango de velocidad: mm/min Switch de limite superior e inferior ajustable. Capacidad de carga: 1000N / 100kgf / 220lbf Recorrido de cabezal: 500 mm Rango de velocidad: mm/min Switch de limite superior e inferior ajustable. Modo de operación manual o de ciclo sencillo. Disponible en dos capacidades: 10 y 25kN. Datos que puede almacenar: Valor del pico de carga Carga contra desplazamiento Desplazamiento contra carga Identificación de usuario, lote, fecha y tiempo. Disponible en 3 capacidades Multitest 1-X Multitest 2.5-X Multitest 5-X Datos que almacena: Valor del pico de fuerza Tiempo predefinido Desplazamiento contra fuerza Promedio de fuerza sobre desplazamiento tiempo.

4 Base manual LCP/S Base manual MDD Base manual MWD
BASES MANUALES Base manual LCP/S Base manual MDD Base manual MWD Capacidad: 500N Recorrido: 170mm Peso: 4.5kg Capacidad: 1000N Recorrido: 370mm sin accesorios Peso: 6 kg Capacidad: 10kN Recorrido: 150mm Peso: 20 kg

5 SISTEMAS CONTROLADOS POR COMPUTADORAS
Base Imperial capacidad 1000N y 2500N Emperor Software Multitest 1-I y 2.5-I Se uso en los laboratorios de control de calidad. Combina flexibilidad extrema con fácil manejo, lo que caracteriza la gran eficacia de los sistemas de Multitest. Controlado por computadora Capacidades de 1000 y 2500 N Multitest 1-I Capacidad de fuerza: 1000N (1000kgf) Recorrido efectivo: 500mm Multitest 2.5-I Capacidad de fuerza: 2500N (250kgf) Recorrido efectivo: 290mm

6 MEDIDORES DE TORQUE Tornado Orbis
Exactitud +/- 0.5% de alcance de medida Accionamiento manual Medición del par de apertura y cierre, con retención del valor máximo. Salida de datos RS232, Mitutoyo y análoga Opera con baterías recargables Resistente a salpicaduras Diseño para uso industrial Rango de Medición: 0-6 NM/0-50lb-in/0-60kg-cm Resolución: N-m/0.01 lb-in/0-60 kg-cm Alcance de sujeción: mm Retención del valor Máximo Salida de datos con formato RS232, Mitutoyo o análogo Opera con baterías recargables

7 www.instruelectronic.com Medidor de torque modelo Vortex

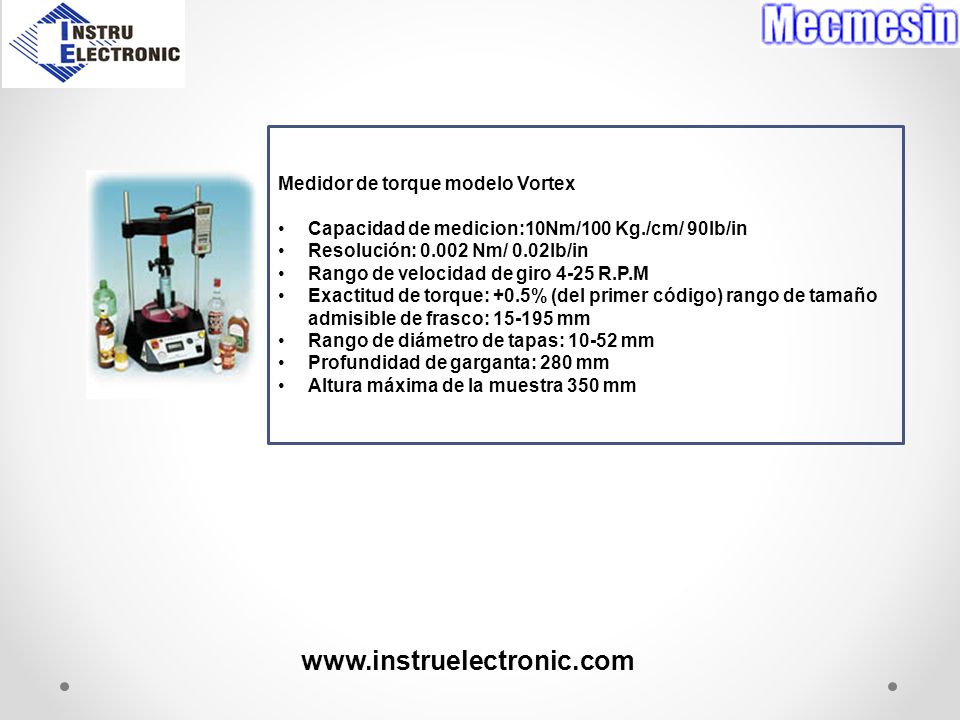

Capacidad de medicion:10Nm/100 Kg./cm/ 90lb/in Resolución: Nm/ 0.02lb/in Rango de velocidad de giro 4-25 R.P.M Exactitud de torque: +0.5% (del primer código) rango de tamaño admisible de frasco: mm Rango de diámetro de tapas: mm Profundidad de garganta: 280 mm Altura máxima de la muestra 350 mm
