1 Modelado plano de estructuras (Planos actuando en conjunto)

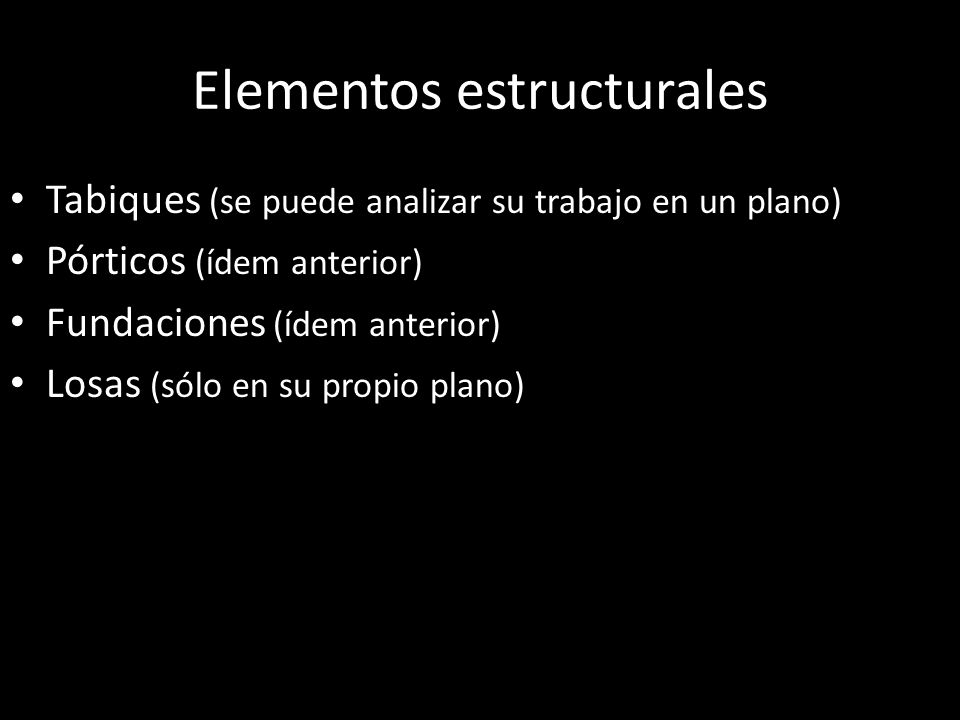

2 Elementos estructurales Tabiques (se puede analizar su trabajo en un plano) Pórticos (ídem anterior) Fundaciones (ídem anterior) Losas (sólo en su propio plano)

3

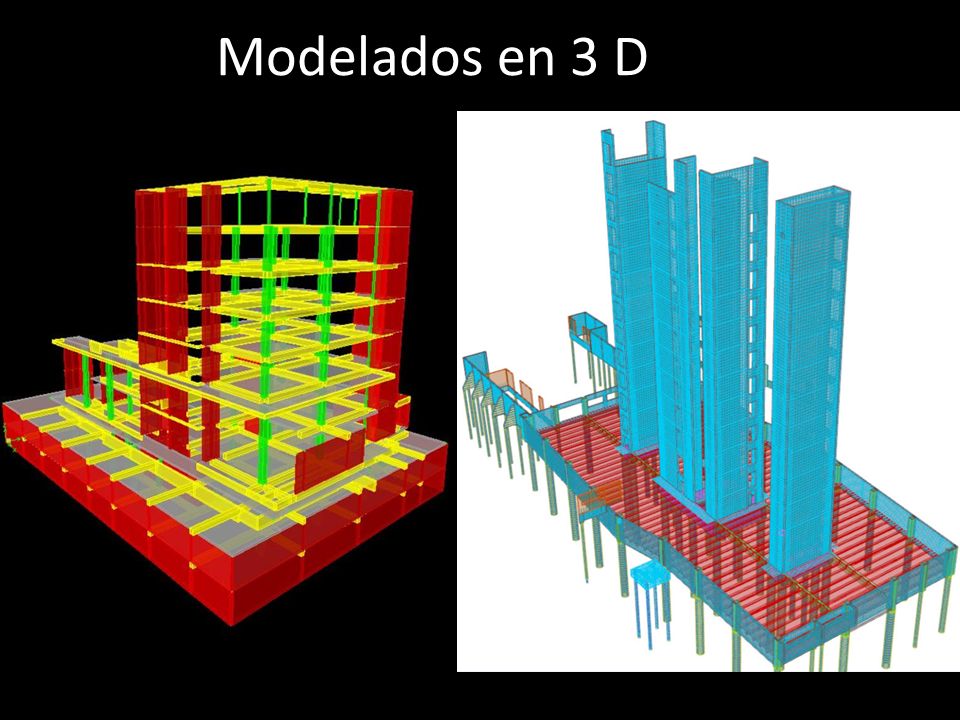

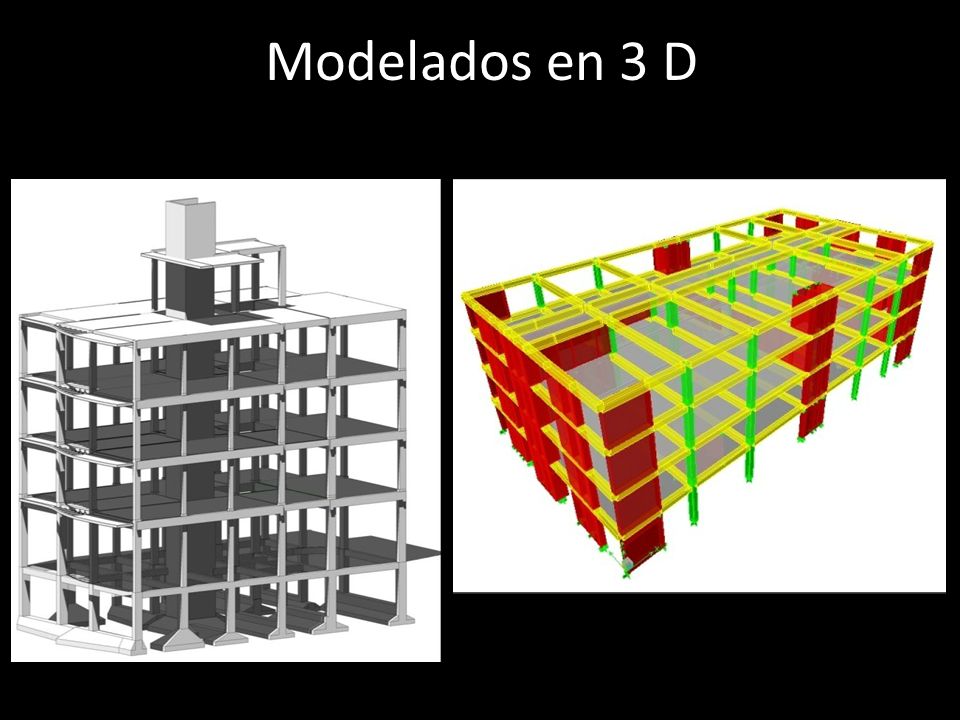

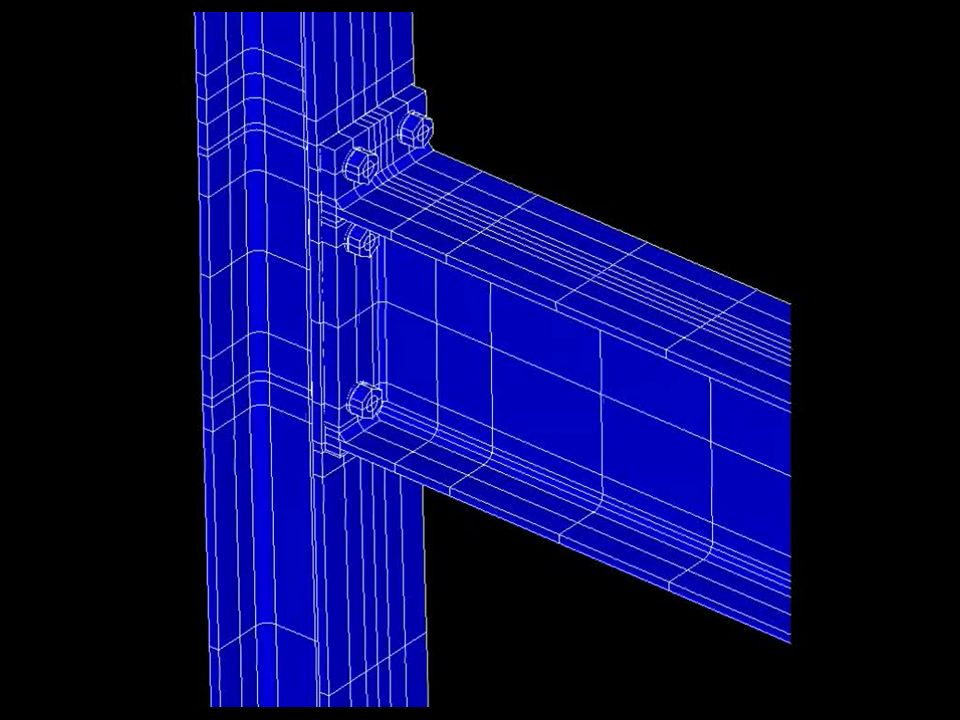

4 Modelados en 3 D

5

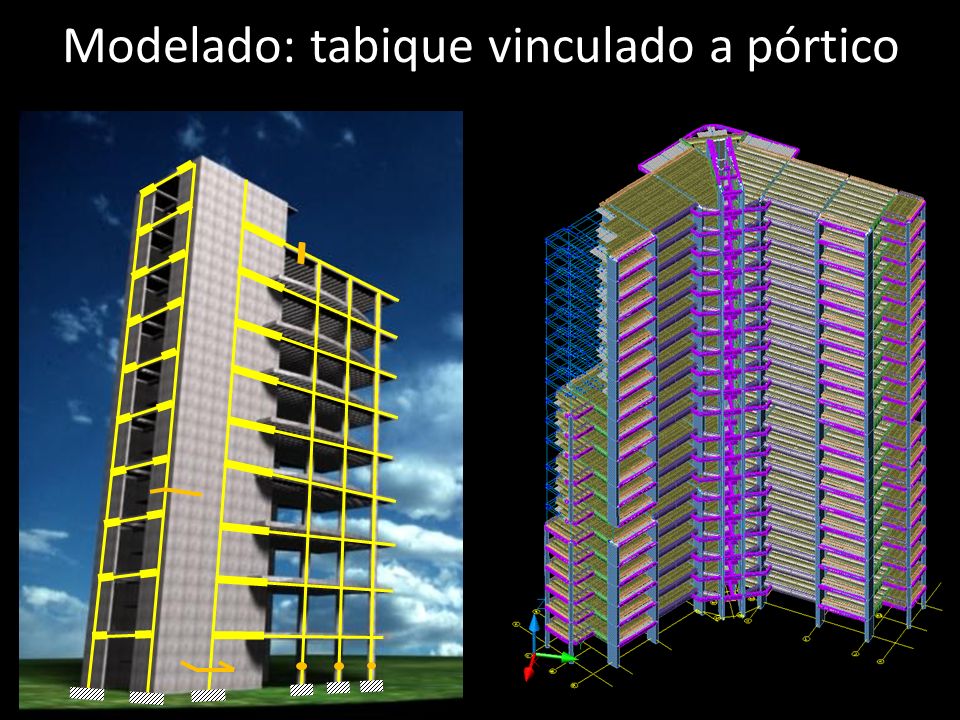

6 Modelado: tabique vinculado a pórtico

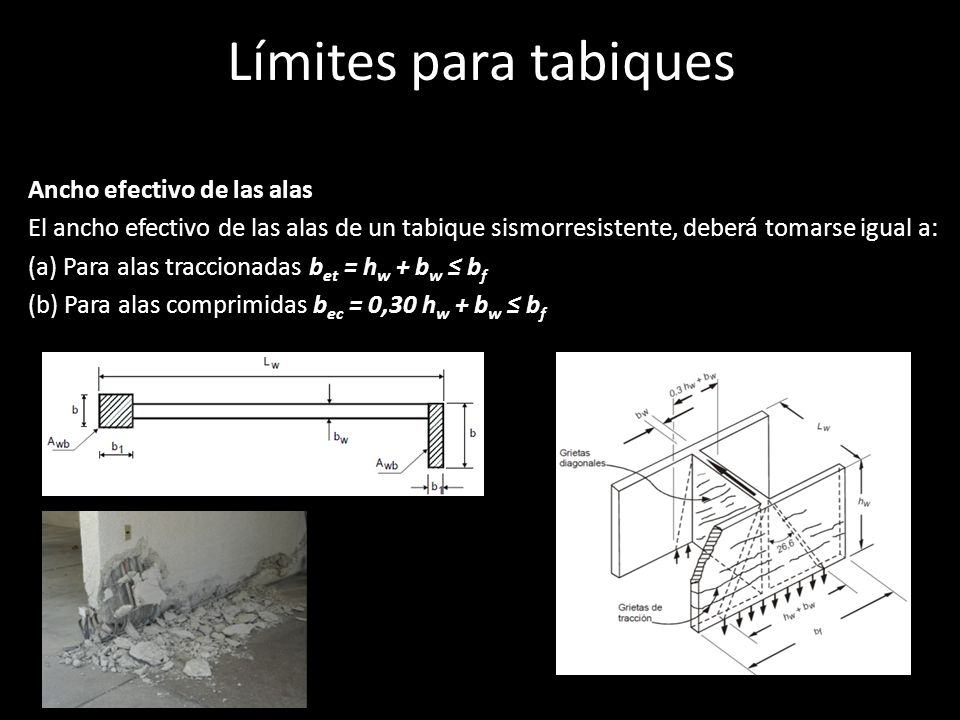

7 Límites para tabiques Ancho efectivo de las alas El ancho efectivo de las alas de un tabique sismorresistente, deberá tomarse igual a: (a) Para alas traccionadas b et = h w + b w b f (b) Para alas comprimidas b ec = 0,30 h w + b w b f

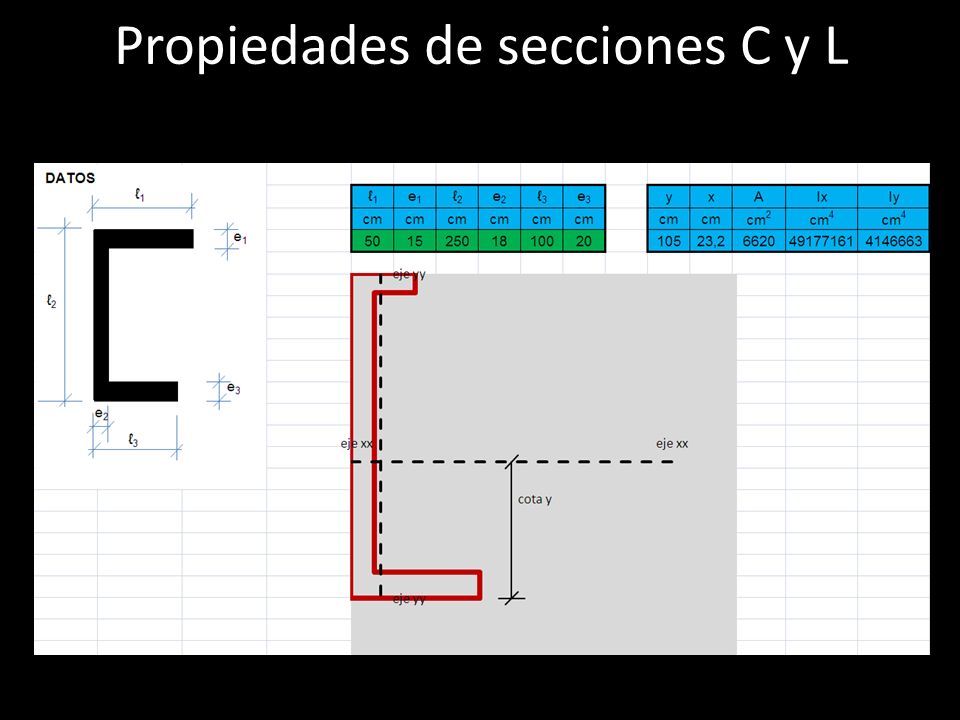

8 Propiedades de secciones C y L

9 Modelo plano en STRAP

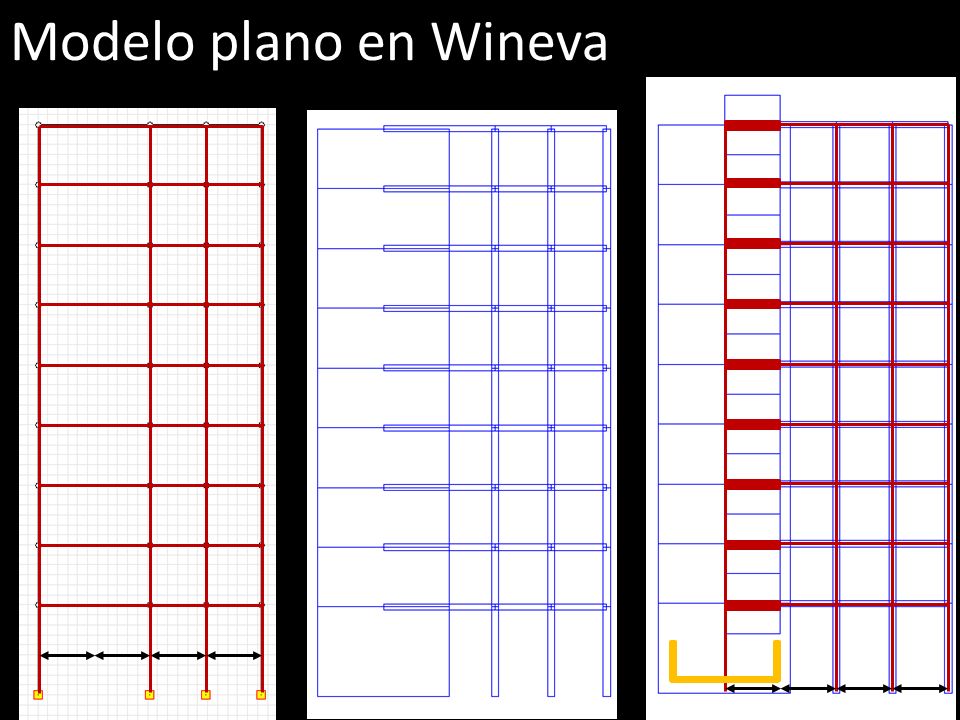

10 Modelo plano en Wineva

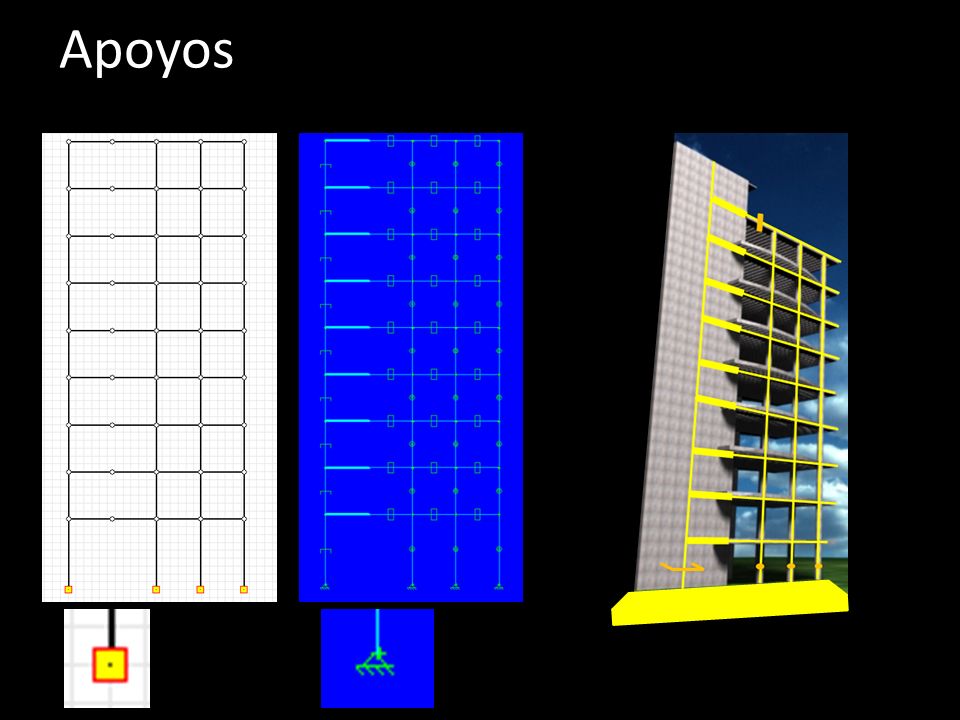

11 Apoyos

12

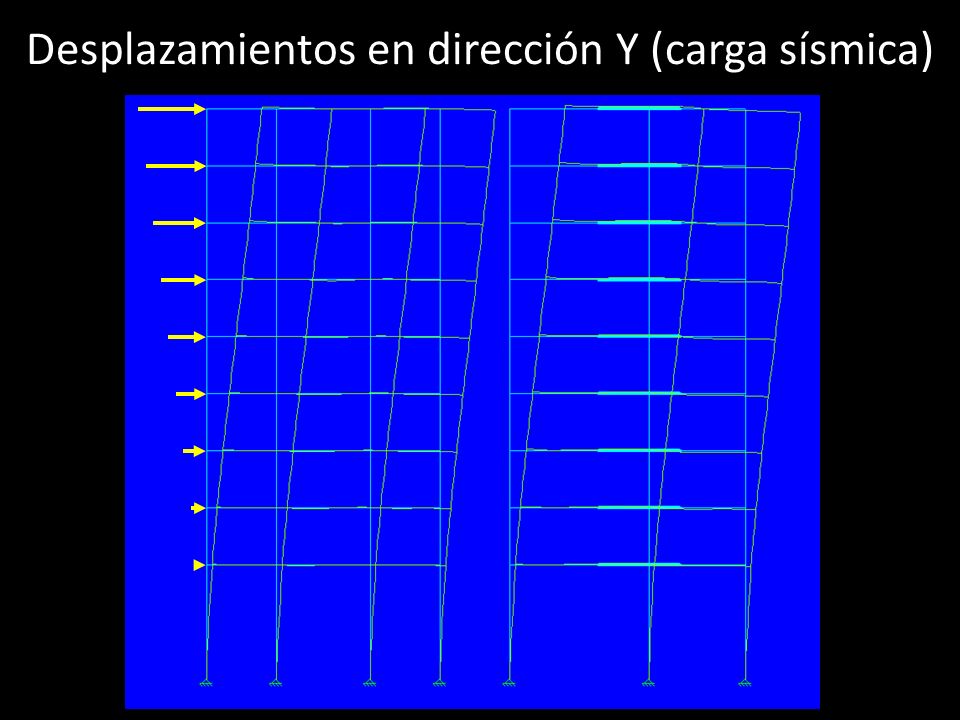

13 Desplazamientos en dirección Y (carga sísmica)

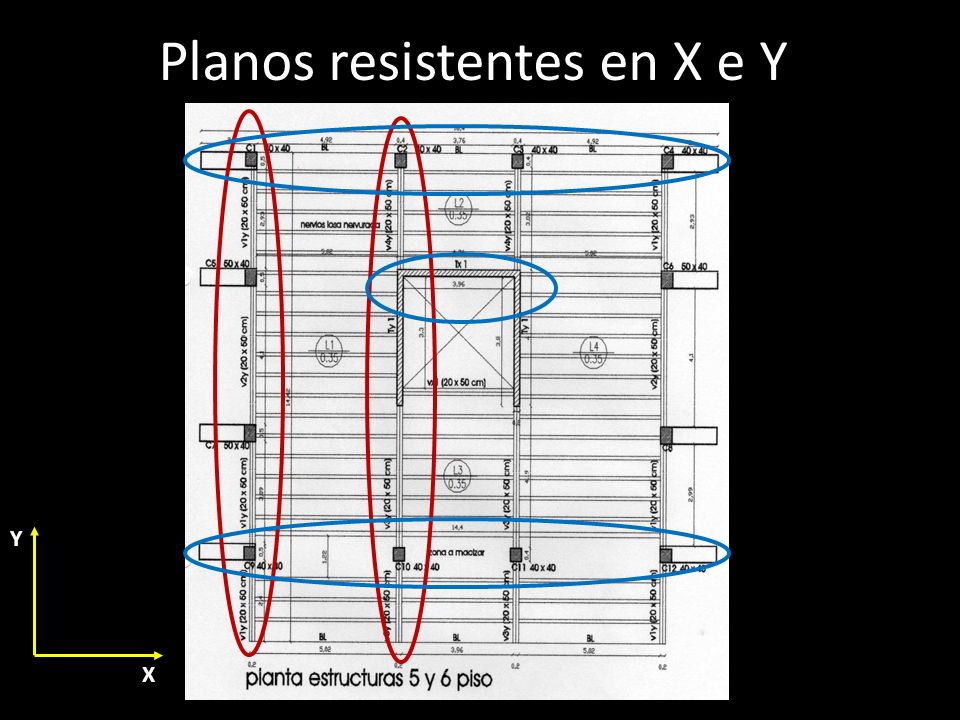

14 Planos resistentes en X e Y Y X

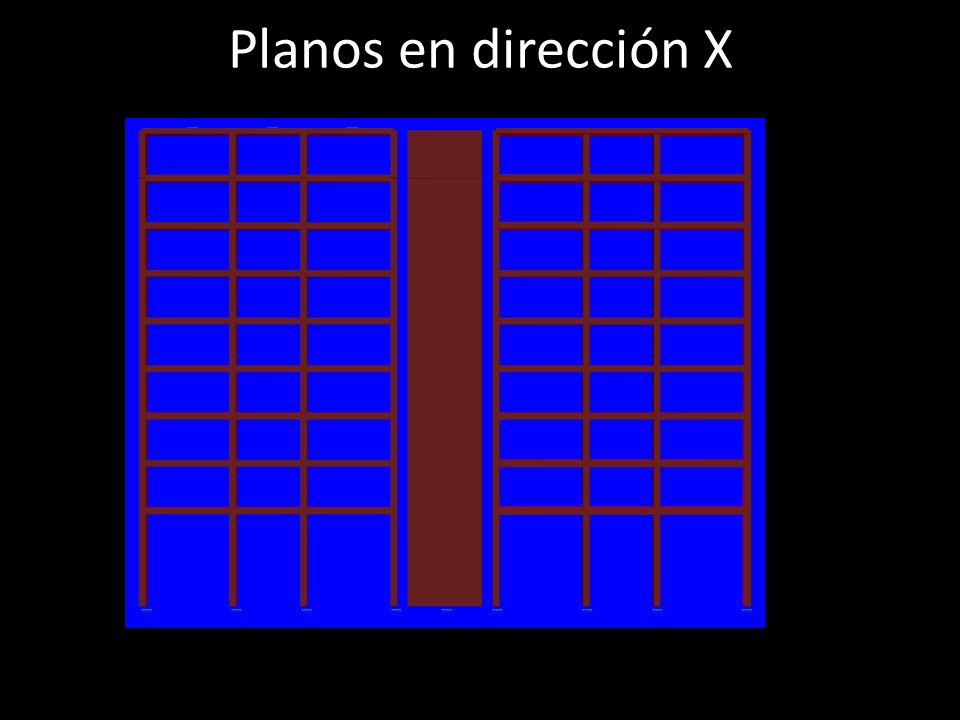

15 Planos en dirección X

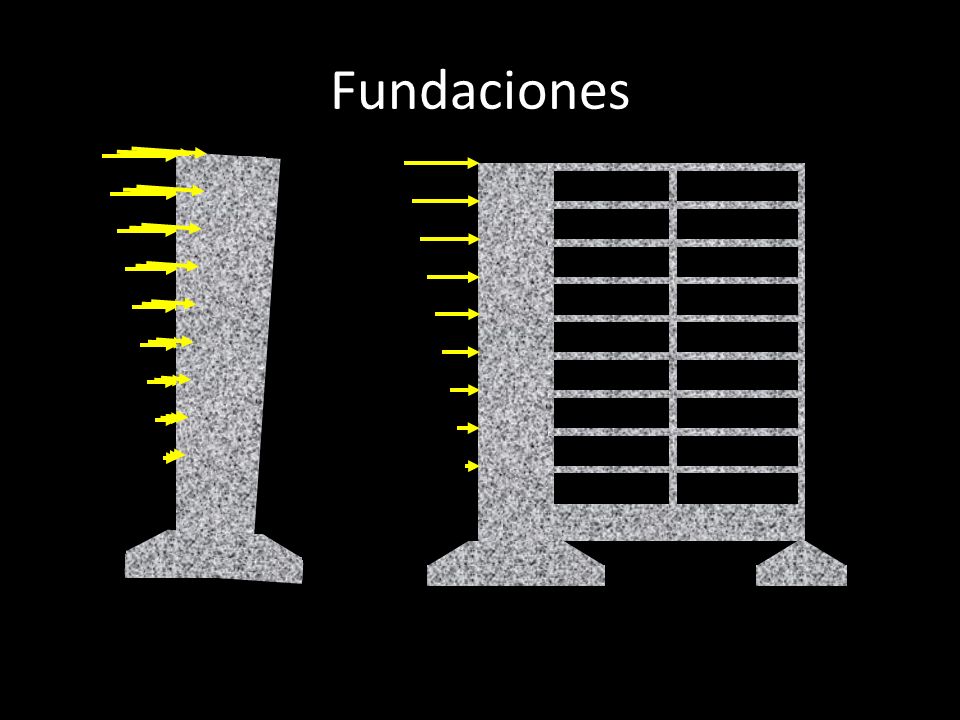

16 Fundaciones

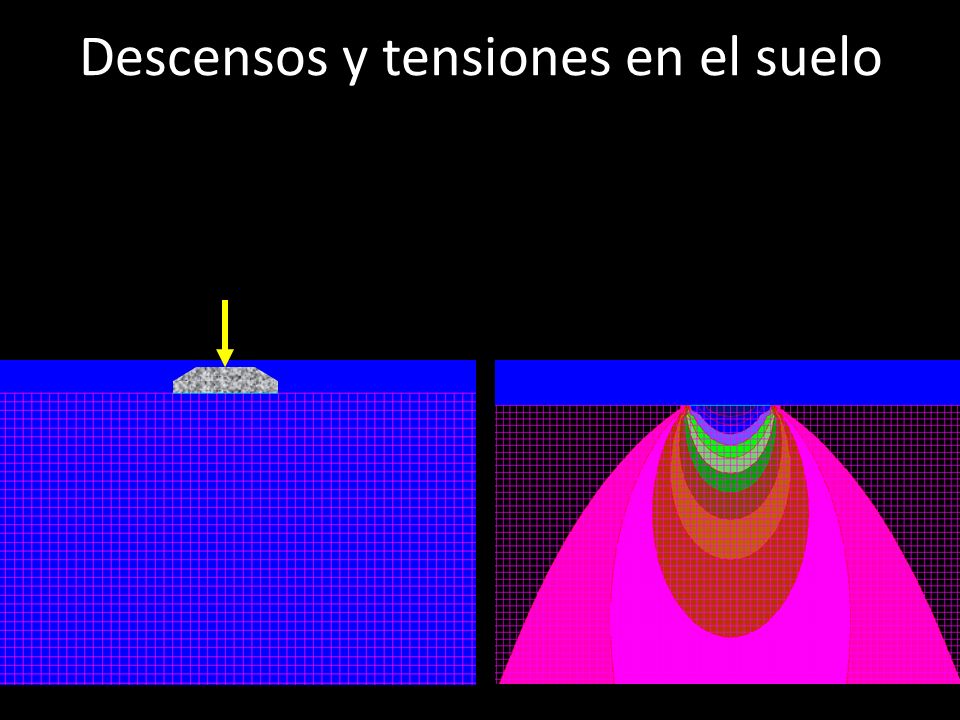

17 Descensos y tensiones en el suelo

18 Normal y momento

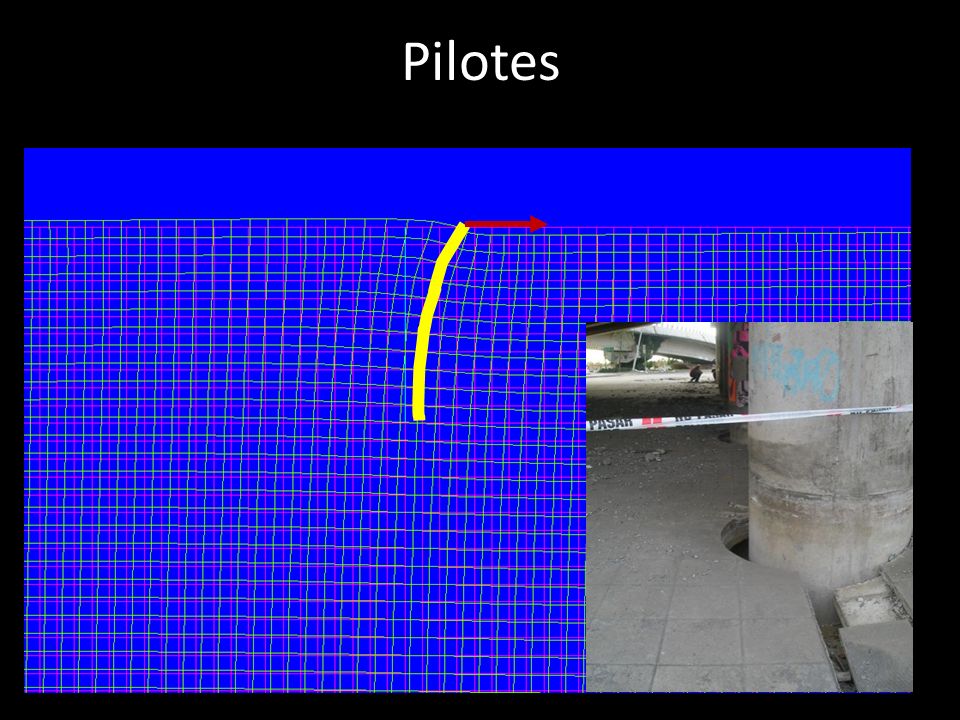

19 Pilotes

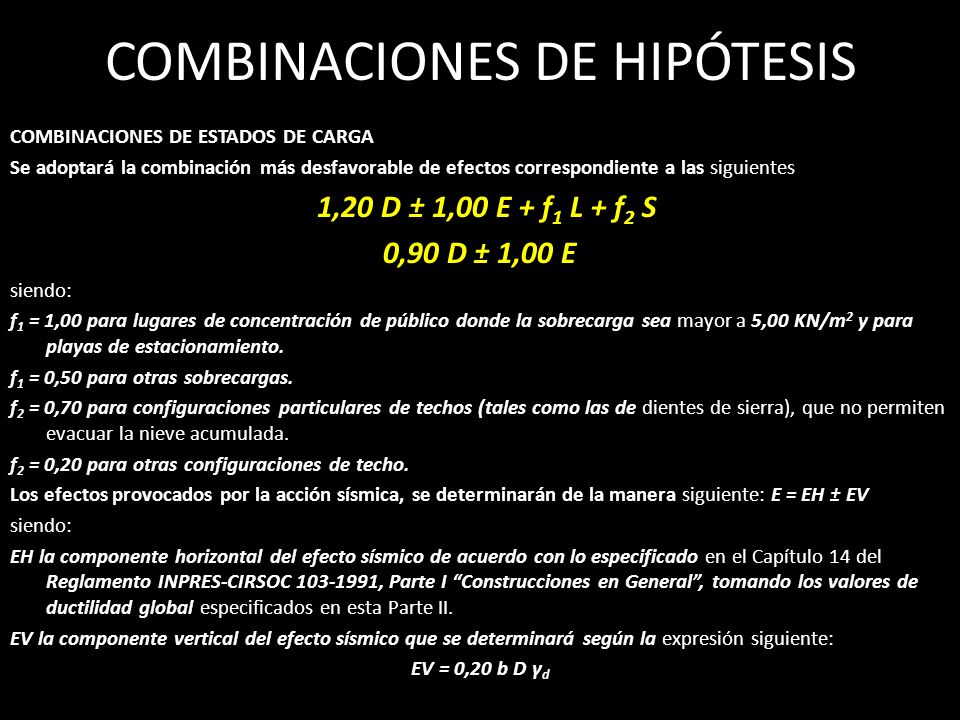

20 COMBINACIONES DE HIPÓTESIS COMBINACIONES DE ESTADOS DE CARGA Se adoptará la combinación más desfavorable de efectos correspondiente a las siguientes 1,20 D ± 1,00 E + f 1 L + f 2 S 0,90 D ± 1,00 E siendo: f 1 = 1,00 para lugares de concentración de público donde la sobrecarga sea mayor a 5,00 KN/m 2 y para playas de estacionamiento. f 1 = 0,50 para otras sobrecargas. f 2 = 0,70 para configuraciones particulares de techos (tales como las de dientes de sierra), que no permiten evacuar la nieve acumulada. f 2 = 0,20 para otras configuraciones de techo. Los efectos provocados por la acción sísmica, se determinarán de la manera siguiente: E = EH ± EV siendo: EH la componente horizontal del efecto sísmico de acuerdo con lo especificado en el Capítulo 14 del Reglamento INPRES-CIRSOC , Parte I Construcciones en General, tomando los valores de ductilidad global especificados en esta Parte II. EV la componente vertical del efecto sísmico que se determinará según la expresión siguiente: EV = 0,20 b D γ d

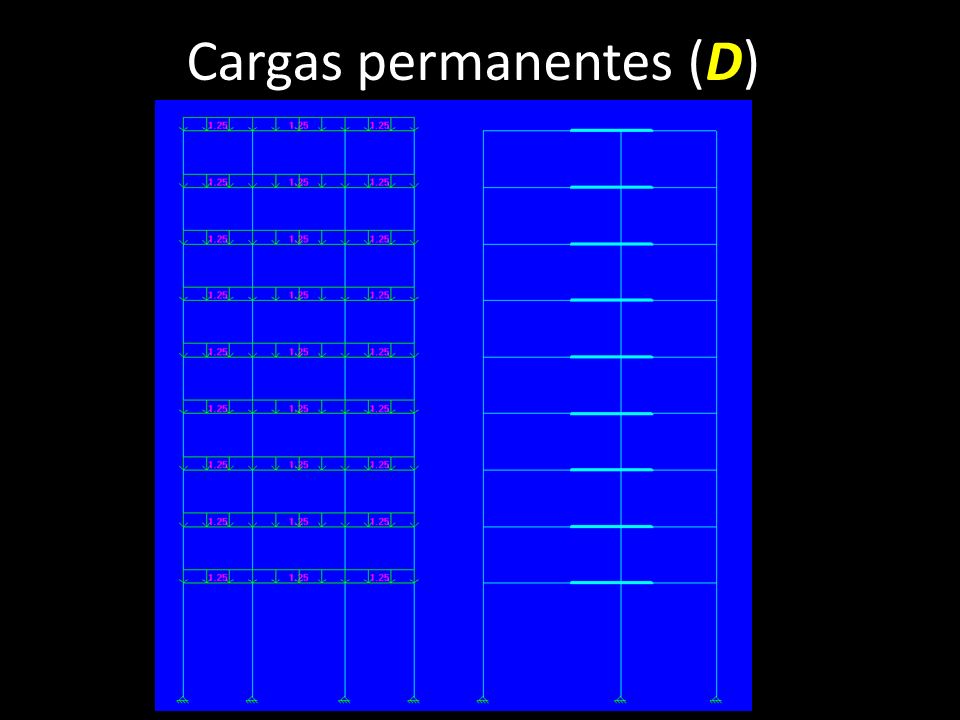

21 Cargas permanentes (D)

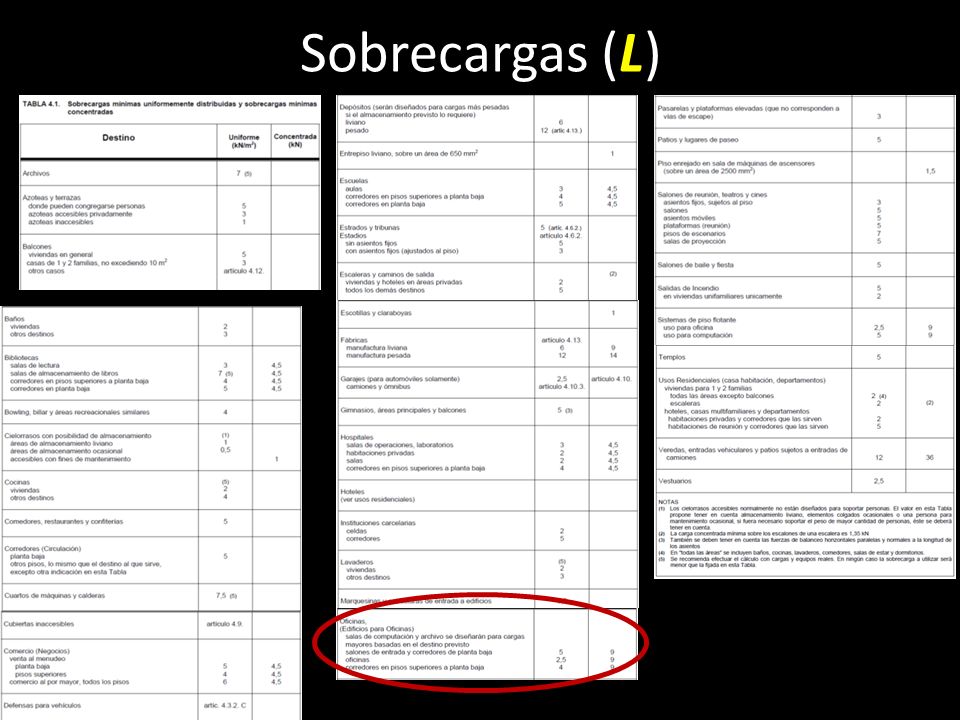

22 Sobrecargas (L)

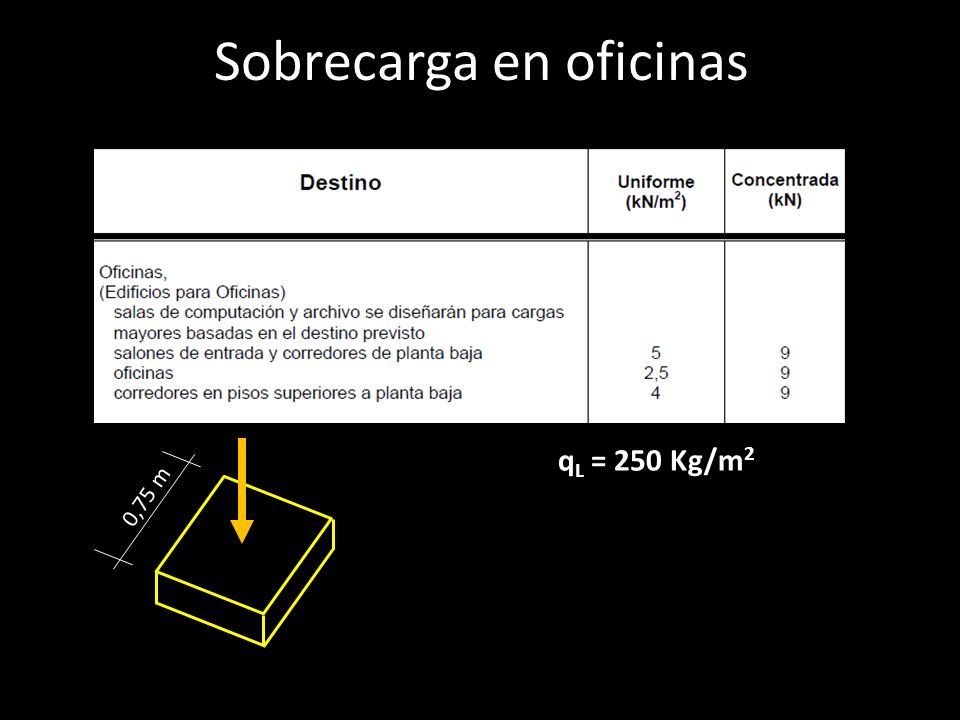

23 Sobrecarga en oficinas q L = 250 Kg/m 2 0,75 m

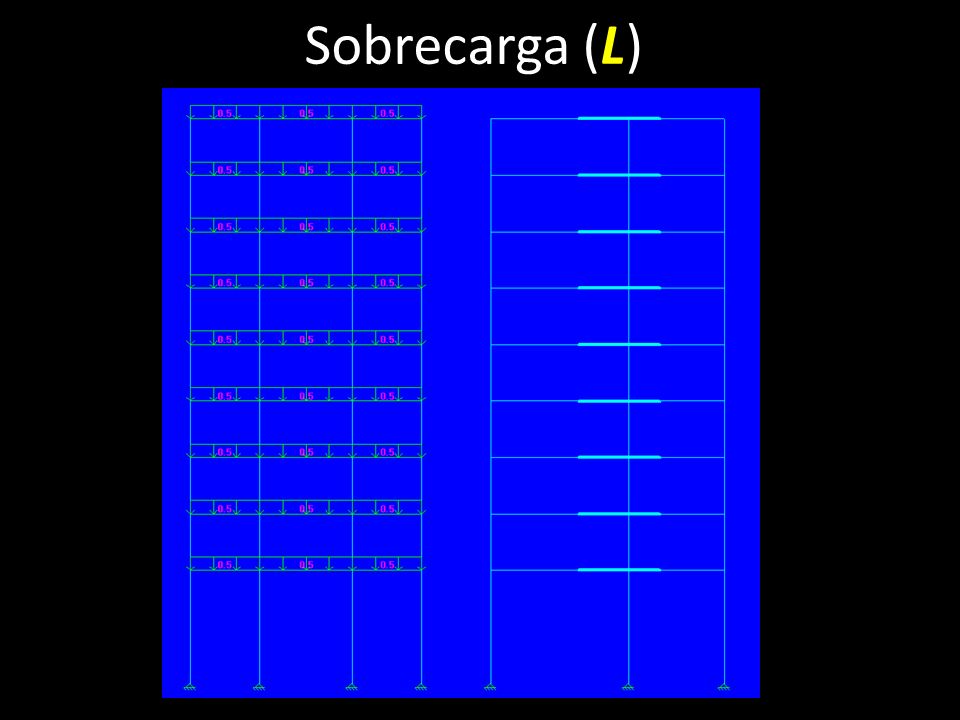

24 Sobrecarga (L)

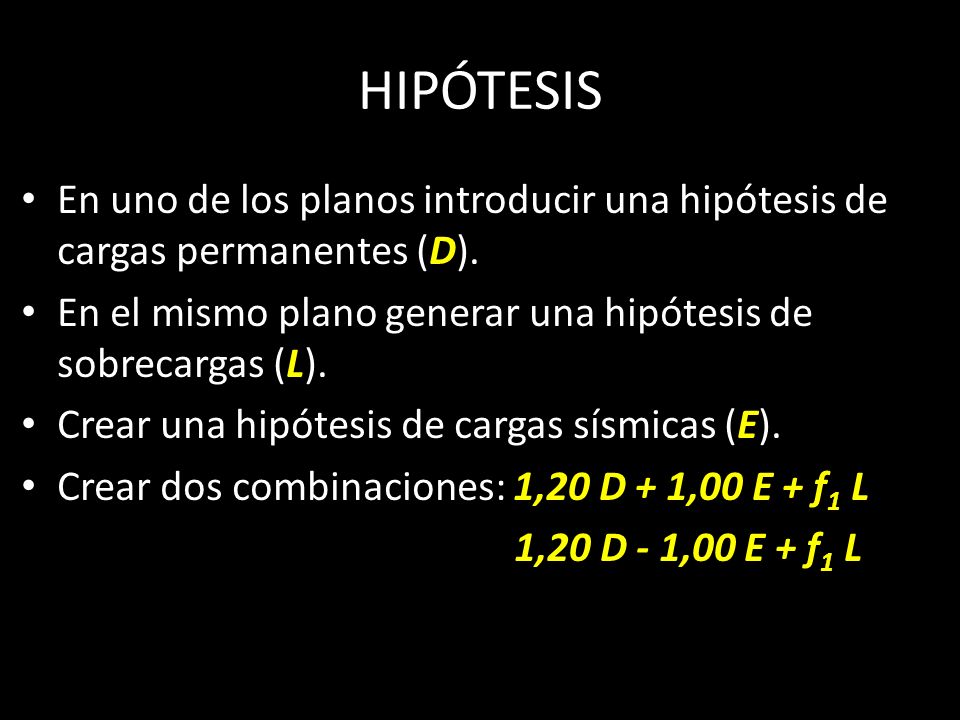

25 HIPÓTESIS En uno de los planos introducir una hipótesis de cargas permanentes (D). En el mismo plano generar una hipótesis de sobrecargas (L). Crear una hipótesis de cargas sísmicas (E). Crear dos combinaciones: 1,20 D + 1,00 E + f 1 L 1,20 D - 1,00 E + f 1 L

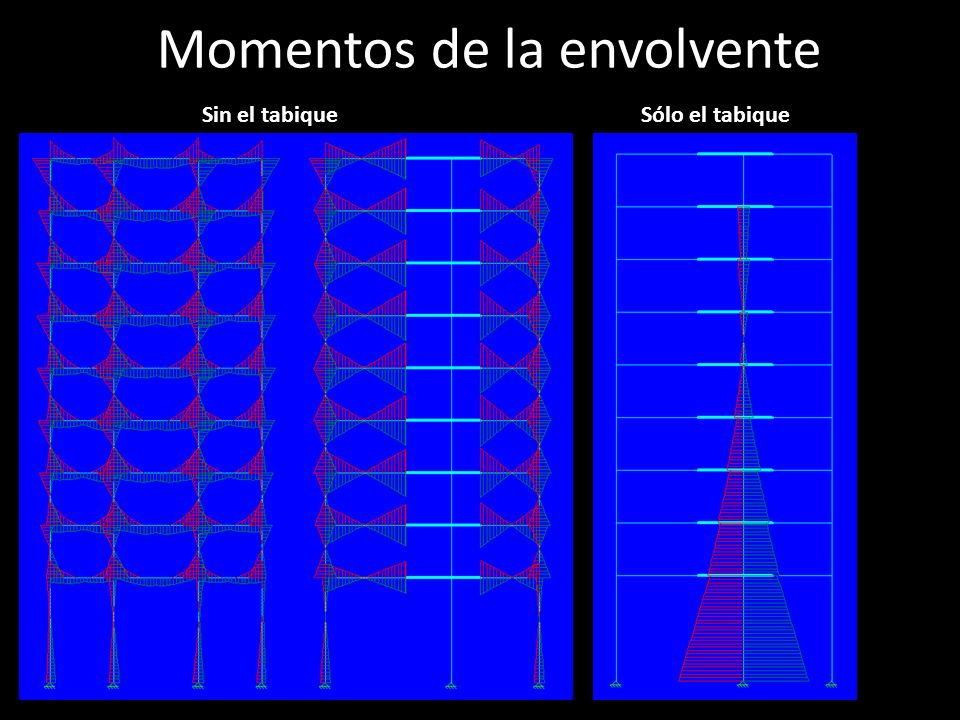

26 Momentos de la envolvente Sin el tabiqueSólo el tabique

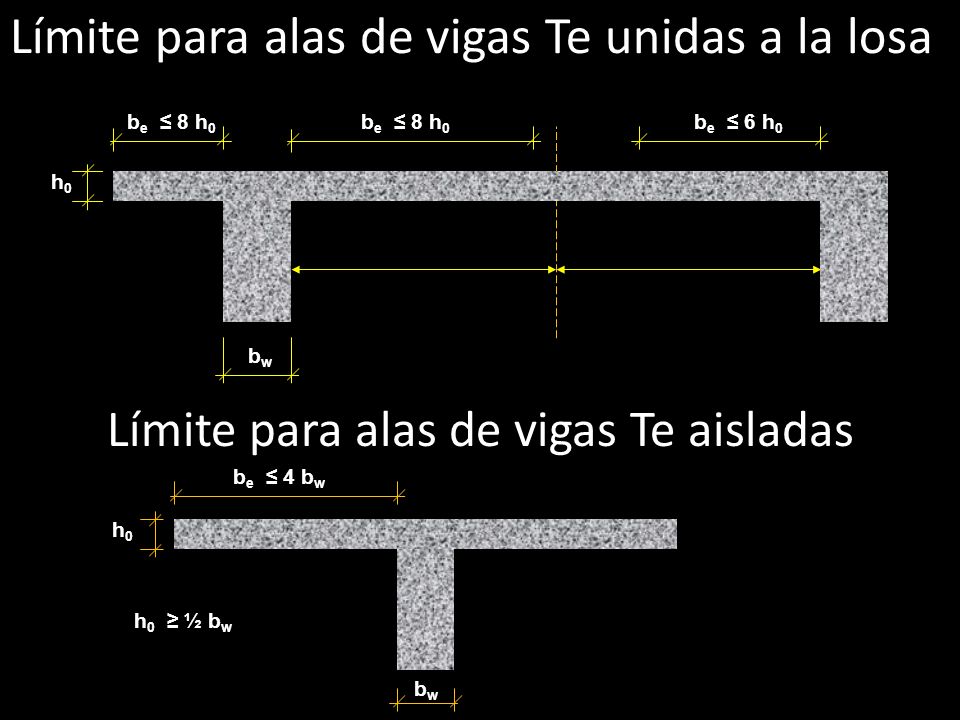

27 Límite para alas de vigas Te unidas a la losa bwbw h0h0 b e 8 h 0 b e 6 h 0 Límite para alas de vigas Te aisladas h0h0 bwbw b e 4 b w h 0 ½ b w
