Presentación del tema: "1. Tipos de dibujos 2. Escalas 3. Sistemas de representación."— Transcripción de la presentación:

1 1. Tipos de dibujos 2. Escalas 3. Sistemas de representación

2 ÍNDICE 1. TIPOS DE DIBUJOS 1.1 ¿Qué diferencia hay entre dibujo técnico y dibujo artístico? 1.2 ¿Qué dibujo utilizaremos en tecnología? 2

3 ÍNDICE 2. ESCALAS 2.1 ¿Para qué sirven las escalas? 2.2 ¿Qué tipos de escalas hay? 3

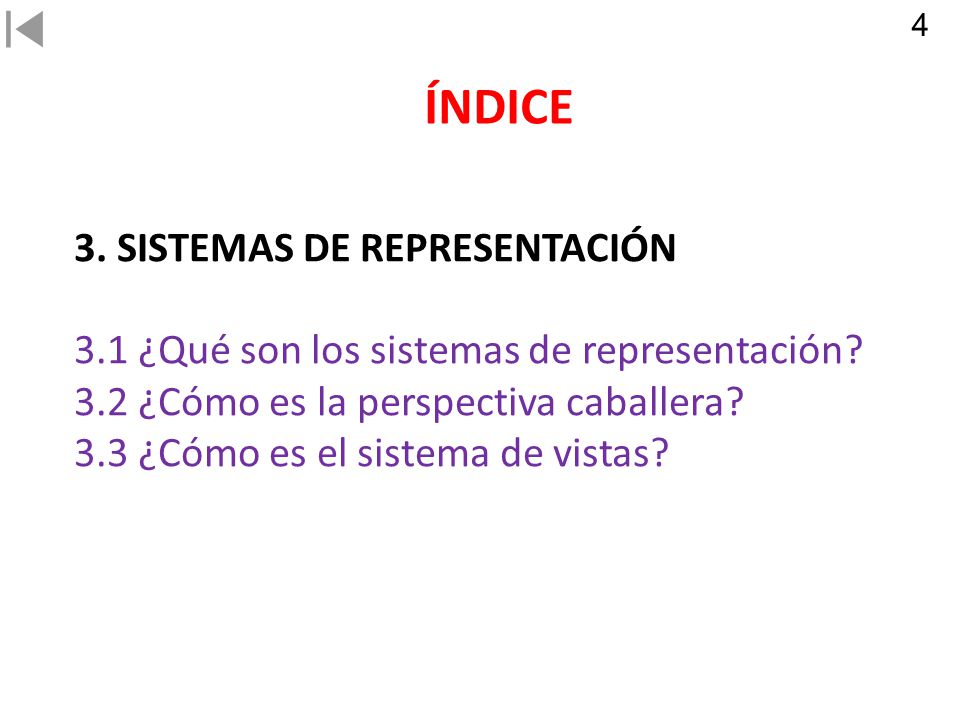

4 ÍNDICE 3. SISTEMAS DE REPRESENTACIÓN 3.1 ¿Qué son los sistemas de representación? 3.2 ¿Cómo es la perspectiva caballera? 3.3 ¿Cómo es el sistema de vistas? 4

5 1. TIPOS DE DIBUJOS 1.1 ¿Qué diferencia hay entre dibujo técnico y dibujo artístico? 1.2 ¿Qué dibujo utilizaremos en tecnología? 5

6 1. Tipos de dibujos 1.1 ¿Qué diferencia hay entre dibujo técnico y dibujo artístico? (1/2) El dibujo técnico sirve para representar objetos de forma precisa y objetiva; es decir, con sus dimensiones, materiales, etc. y, además, todos debemos interpretar lo mismo. 6

7 1. Tipos de dibujos 1.1 ¿Qué diferencia hay entre dibujo técnico y dibujo artístico? (2/2) El dibujo artístico sirve para representar objetos de forma estética y subjetiva; es decir, suscita emociones y, además, no todos tenemos por qué interpretar lo mismo. 7

8 1. Tipos de dibujos 1.2 ¿Qué dibujo utilizaremos en tecnología? (1/1) En tecnología utilizaremos dibujo técnico, porque queremos representar piezas de forma precisa y objetiva, para que lo que diseña el ingeniero sea perfectamente entendido por el técnico que lo fabricará. Para que todos entendamos lo mismo son necesarias ciertas normas en el dibujo técnico. 8

9 2. ESCALAS 2.1 ¿Para qué sirven las escalas? 2.2 ¿Qué tipos de escalas hay? 9

10 2. Escalas 2.1 ¿Para qué sirven las escalas? (1/1) Las escalas permiten dibujar objetos más pequeños o más grandes que el papel. 10

11 2. Escalas 2.2 ¿Qué tipos de escalas hay? (1/5) Si el dibujo es igual de grande que el objeto, la escala es natural o 1:1. 11

12 2. Escalas 2.2 ¿Qué tipos de escalas hay? (2/5) Si el dibujo es más grande que el objeto, la escala es de ampliación. En la escala n:1 el dibujo es n veces más grande que el objeto. 12

13 2. Escalas 2.2 ¿Qué tipos de escalas hay? (3/5) Si el dibujo es más pequeño que el objeto, la escala es de reducción. En la escala 1:n el dibujo es n veces más pequeño que el objeto. 13

14 2. Escalas 2.2 ¿Qué tipos de escalas hay? (4/5) 14

15 2. Escalas 2.2 ¿Qué tipos de escalas hay? (5/5) 15

16 3. SISTEMAS DE REPRESENTACIÓN 3.1 ¿Qué son los sistemas de representación? 3.2 ¿Cómo es la perspectiva caballera? 3.3 ¿Cómo es el sistema de vistas? 16

17 3. Sistemas de representación 3.1 ¿Qué son los sistemas de representación? (1/2) Llamamos sistema de representación a cada forma de representar un objeto (de tres dimensiones) en un papel (de dos dimensiones). 17

18 3. Sistemas de representación 3.1 ¿Qué son los sistemas de representación? (2/2) En este curso estudiaremos dos sistemas de representación: perspectiva caballera y sistema de vistas. 18

19 3. Sistemas de representación 3.2 ¿Cómo es la perspectiva caballera? (1/2) Utilizaremos papel cuadriculado. Normas: Alto. Una unidad de alto equivale a un lado de cuadrado de alto. Ancho. Una unidad de ancho equivale a un lado de cuadrado de ancho. Fondo. Dos unidades de longitud de fondo equivalen a una diagonal de cuadrado. 19

20 3. Sistemas de representación 3.2 ¿Cómo es la perspectiva caballera? (2/2) 20

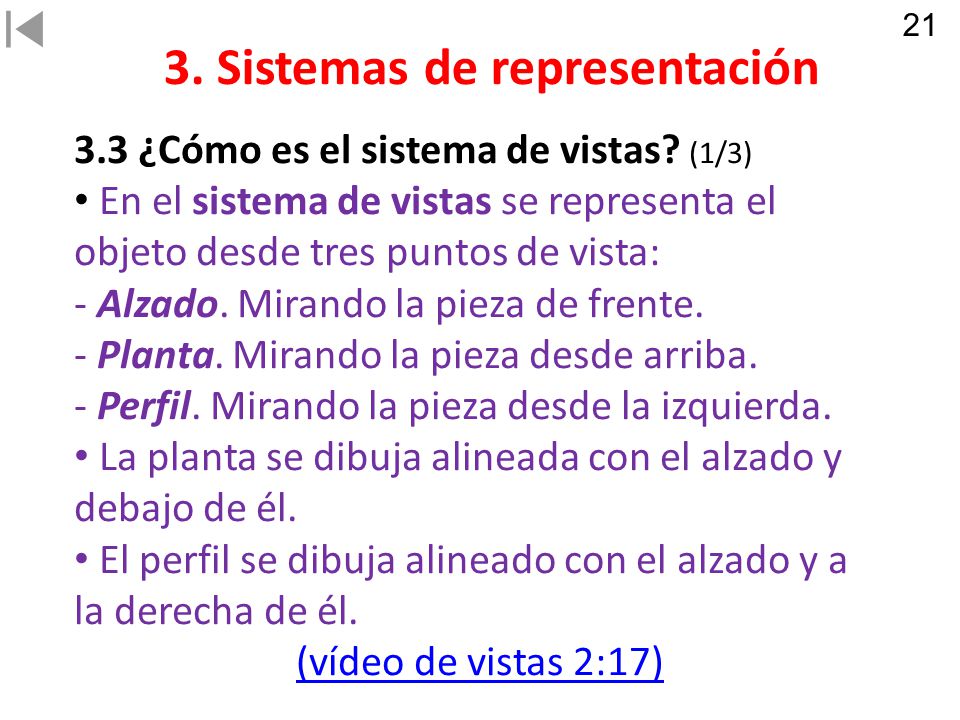

21 3. Sistemas de representación 3.3 ¿Cómo es el sistema de vistas? (1/3) En el sistema de vistas se representa el objeto desde tres puntos de vista: - Alzado. Mirando la pieza de frente. - Planta. Mirando la pieza desde arriba. - Perfil. Mirando la pieza desde la izquierda. La planta se dibuja alineada con el alzado y debajo de él. El perfil se dibuja alineado con el alzado y a la derecha de él. (vídeo de vistas 2:17) 21

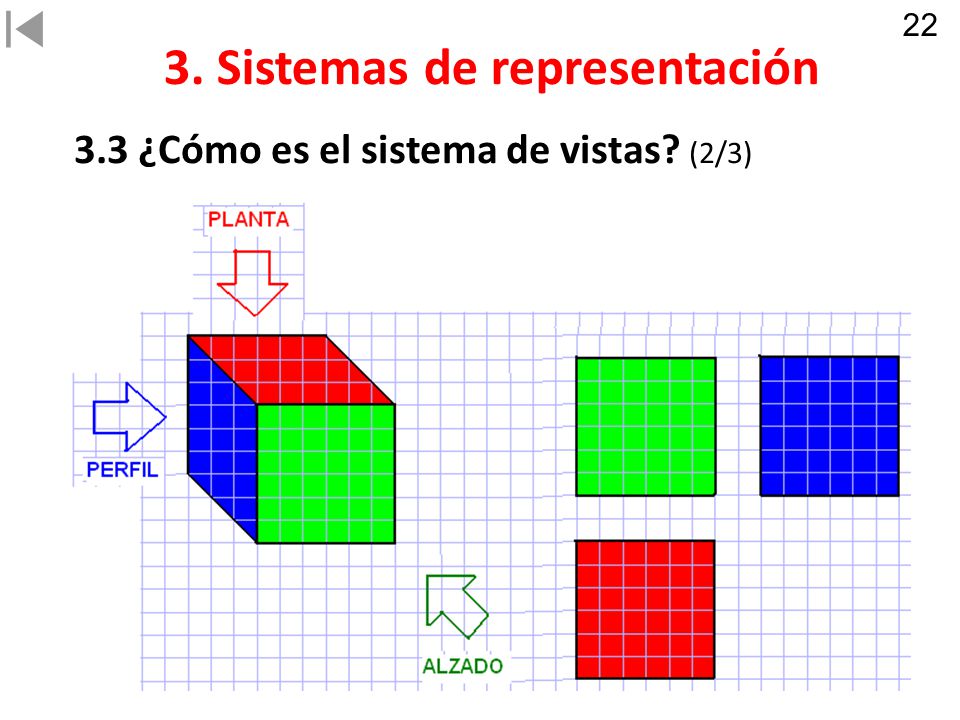

22 3. Sistemas de representación 3.3 ¿Cómo es el sistema de vistas? (2/3) 22

23 3. Sistemas de representación 3.3 ¿Cómo es el sistema de vistas? (3/3) 23

24 3. Sistemas de representación 24

25 25
