1 IBD Plan 90 y 2003 Clase 11

2 UNLP - Facultad de InformáticaIBD - CLASE 11 2 Modelado de datos Modelo Entidad (Inter)Relación: Modelo de datos más usado para el diseño conceptual de BD Tres elementos básicos Entidades: clases de objetos de la realidad Interrelaciones: agregaciones de 2 o más entidades Atributos: propiedades básicas de entidades o interrelaciones Ejemplo

3 UNLP - Facultad de InformáticaIBD - CLASE 11 3 Modelado de datos Modelo Entidad (Inter)Relación: Cardinalidad de Atributos Mín: nro. mínimo de valores de atributos asociados con cada caso de entidad o interrelación. Card-Min(A,E)=0 atributo Opcional Ej: atributo Título de la entidad Persona Card-Min(A,E)=1 atributo Obligatorio Ej: atributo DNI de la entidad Persona

4 UNLP - Facultad de InformáticaIBD - CLASE 11 4 Modelado de datos Modelo Entidad (Inter)Relación: Cardinalidad de Atributos Máx: nro. máximo de valores de atributos asociados con cada caso de entidad o interrelación. Card-Max(A,E)=1 atributo Monovalente Ej: atributo DNI de la entidad Persona Card-Max(A,E)>1 atributo Polivalente Ej: atributo Título de la entidad Persona Dominio de Atributos Conjunto de valores legítmos para un atributo. Se asemejan a las declaraciones de tipo en los lenguajes convencionales de programación.

5 UNLP - Facultad de InformáticaIBD - CLASE 11 5 Modelado de datos Otros elementos Jerarquías de generalización: una entidad E es una generalización entre las entidades E1, E2...,En si cada objeto Ei es también un Objeto de la clase E Propiedades de Cobertura Total o parcial Exclusiva o superpuesta Ejemplos

6 UNLP - Facultad de InformáticaIBD - CLASE 11 6 Modelado de datos Subconjuntos: caso particular de Jerarquía de Generalización, con una sola entidad subconjunto con cobertura parcial y exclusiva. Ejemplo Propiedad de Herencia: todas las propiedades de la entidad genérica son heredadas por las entidades subconjunto. Cada atributo, interrelación o generalización definido para la entidad genérica será heredado por todas las entidades subconjunto. Ej Cada entidad puede participar en múltiples generalizaciones ( como entidad genérica o entidad subconjunto ) Atributos compuestos: grupos de atributos que tienen afinidad en cuanto a su significado o a su uso. Ejemplo Cardinalidad Máx. y Mín (similar a los atributos simples)

7 UNLP - Facultad de InformáticaIBD - CLASE 11 7 Modelado de datos Identificadores: un identificador de una entidad E es un grupo de atributos o de entidades relacionados con E, que determinan en forma única todos los casos de E. (claves o claves candidatas) Los atributos que pueden tener valores nulos NO pueden participar en un identificador Internos o externos (mixtos). Ejemplo Simples o compuestos. Ejemplo Al final del proceso de diseño se requiere que cada entidad sea provista de al menos un identificador

8 UNLP - Facultad de InformáticaIBD - CLASE 11 8 Modelado de datos Entidades Fuertes: Entidades que pueden identificarse internamente (tienen clave interna) Entidades Débiles: Entidades que sólo poseen identificadores externos. Necesitan la existencia de la otra entidad. Ejemplo: Entidad Préstamo( # prestamo, # cliente) y Entidad Pago(#pago, fecha, importe). La entidad Pago es débil ya que el #pago se puede repetir para distintos préstamos. El identificador de una E. Genérica es identificador de las entidades subconjunto (Herencia)

9 UNLP - Facultad de InformáticaIBD - CLASE 11 9 Modelado de datos Resumen de abstracciones Clasificación: Entidades (clases de objetos del mundo real con propiedades comunes) Interrelaciones (clase de hechos atómicos que relacionan dos o más entidades) Atributos (clase de valores que representan propiedades atómicas de E o I) Agregación: Entidades (agregación de atributos) Interrelaciones (agregaciones de entidades y atributos) Atributos compuestos (agregación de atributos) Generalización: Entidades Relaciones Ejemplo

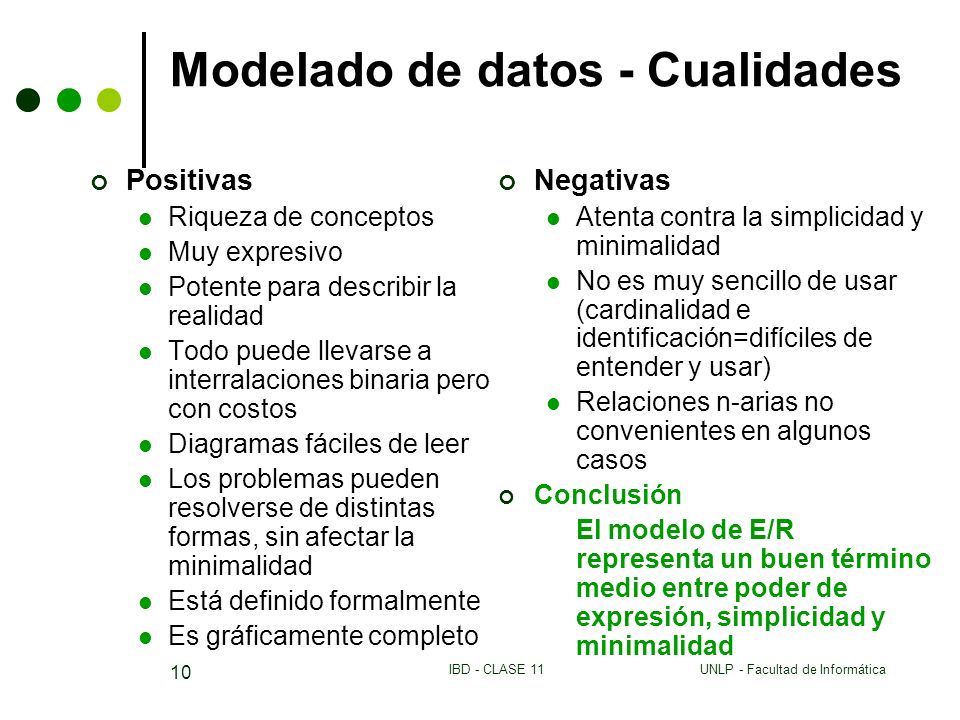

10 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos - Cualidades Positivas Riqueza de conceptos Muy expresivo Potente para describir la realidad Todo puede llevarse a interralaciones binaria pero con costos Diagramas fáciles de leer Los problemas pueden resolverse de distintas formas, sin afectar la minimalidad Está definido formalmente Es gráficamente completo Negativas Atenta contra la simplicidad y minimalidad No es muy sencillo de usar (cardinalidad e identificación=difíciles de entender y usar) Relaciones n-arias no convenientes en algunos casos Conclusión El modelo de E/R representa un buen término medio entre poder de expresión, simplicidad y minimalidad

11 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Metodologías de diseño conceptual: se comienza con una versión preliminar del esquema y se efectúa una serie de transformaciones de esquemas hasta arribar a la versión definitiva. Los tipos de transformaciones usadas en el proceso de diseño se clasifican en: Descendentes: corresponden a refinamientos aplicados a un esquema inicial y producen una descripcion más detallada (esquema resultante) Ascendentes : introducen nuevos conceptos y propiedades que no aparecen en versiones anteriores del esquema

12 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Primitivas Descendentes. Propiedades: 1.Tienen una estructura simple: el esquema inicial es un concepto único y el resultante se compone de un conjunto pequeño de conceptos 2.Todos los nombres se refinan dando lugar a nuevos nombres que describen el concepto original en un nivel de abstracción más bajo 3.Las conexiones lógicas se heredan por un solo concepto del esquema resultante

13 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Primitivas Descendentes T1: Entidad -> Entidades relacionadas T2: Entidad -> Generalización T3: Entidad -> Entidades no relacionadas T4: Interralación -> I. Paralelas T5: Interralación -> Entidades con I. T6: Introducción de atributos T7: Introducción de atributos compuestos T8: Refinamiento de atributos para producir un atributo compuesto o un conj. de atributos simples Ejemplos

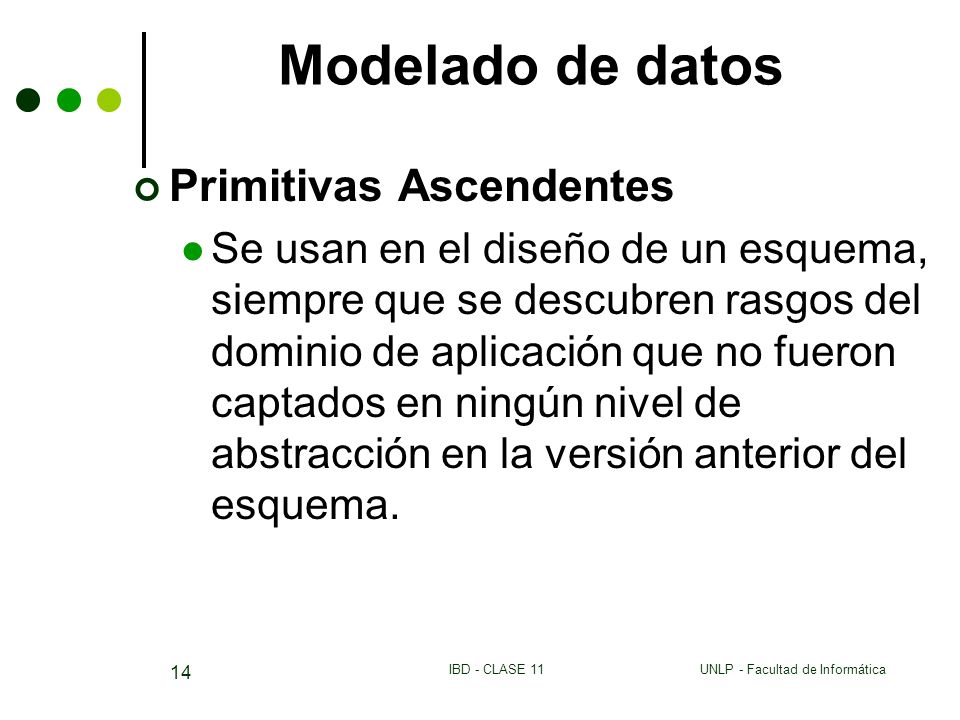

14 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Primitivas Ascendentes Se usan en el diseño de un esquema, siempre que se descubren rasgos del dominio de aplicación que no fueron captados en ningún nivel de abstracción en la versión anterior del esquema.

15 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Primitivas Ascendentes B1: Generación de Entidad (el analista descubre un nuevo concepto con pdades específicas, que no aparecía en el esquema anterior) B2: Generación de Interrelación B3: Generación de Generalización (se debe comprobar si las propiedades deben pasar de una entidad a otra.) B4: Agregación de atributos (se genera un nuevo atributo y se conecta a una E o R definida anteriormente) B5: Agregación de atributo compuesto ( (se genera un nuevo atributo compuesto y se conecta a una E o R definida anteriormente) Ejemplos

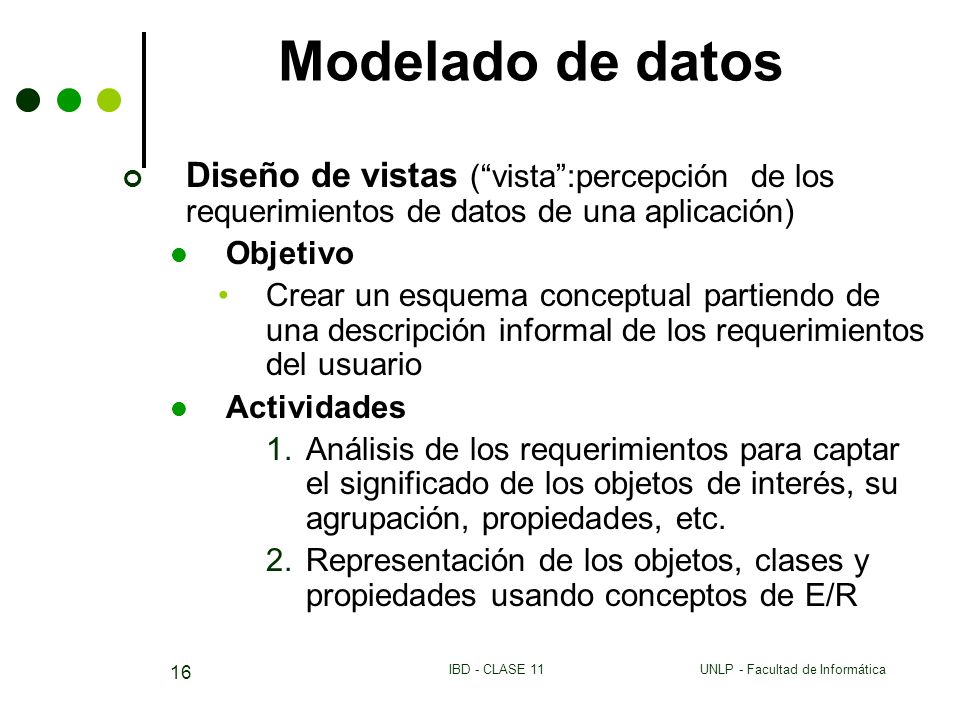

16 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Diseño de vistas (vista:percepción de los requerimientos de datos de una aplicación) Objetivo Crear un esquema conceptual partiendo de una descripción informal de los requerimientos del usuario Actividades 1.Análisis de los requerimientos para captar el significado de los objetos de interés, su agrupación, propiedades, etc. 2.Representación de los objetos, clases y propiedades usando conceptos de E/R

17 UNLP - Facultad de InformáticaIBD - CLASE Modelado de datos Fuentes de requerimientos Descripción en lenguaje natural Formularios Software pre-existente Reglamentos (en organizaciones) Leyes existentes Etc.
