1 CONTRATO No. 061 de 2010 OBJETO: AJUSTE, ACTUALIZACIÓN Y/O FORMULACIÓN DE PLANES MAESTROS Y DISEÑOS DE LOS SISTEMAS DE ACUEDUCTO EN EL DEPARTAMENTO DE TOLIMA – ZONA SUR CONSORCIO PLANES Y DISEÑOS DEL TOLIMA Empresa Departamental de Acueducto, Alcantarillado y Aseo del Tolima EDAT S.A. E.S.P. MUNICIPIO DE VILLARRICA

2 ETAPA 1 - Catastro de redes - Catastro de usuarios - Diagnóstico del sistema actual - Planteamiento y análisis de alternativas - Selección de la alternativa ETAPA 2 - Diseños - Plan de gestión operacional - Formulación del proyecto - Presentación a Ventanilla MAVDT CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE CONSORCIO PLANES Y DISEÑOS DEL TOLIMA

3 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO METAS - SERVICIO DE ACUEDUCTO COBERTURA DEL SERVICIO (100% DE LOS USUARIOS DEL MUNICIPIO) CALIDAD (SUMINISTRO DE AGUA POTABLE) CONTINUIDAD (SUMINISTRO 24 HORAS – 7 DIAS DE LA SEMANA) ÍNDICE DE AGUA NO CONTABILIZADA (PERDIDAS NO DEBEN SUPERAR EL 25% DEL AGUA QUE SE SUMINISTRA AL SISTEMA DE DISTRIBUCIÓN)

4 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO 1. COBERTURA DEL SERVICIO : (769 usuarios - 4 sistemas) - 1 Municipio (46.2%) - 3 Comunidad (Miraflores, Higinio Patiño, Andalucía)

5 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO 2. CALIDAD DEL AGUA Índice de Riesgo de la Calidad de Agua para Consumo Humano I.R.C.A – Sin Riesgo – Apta para consumo humano Villarrica - NO HAY TRATAMIENTO del agua de consumo Muestras Marzo 2011 (PDA) – IRCA : 80.5% - ALTO RIESGO No apta para consumo humano. 3. CONTINUIDAD Servicio 24 horas (Interrupción por mantenimientos) 4. INDICE DE AGUA NO CONTABILIZADA (IANC) 63%-37% (Higinio Patiño – Miraflores) Q medio suministrado al sistema (2011): 17.2 l/s Q medio de consumo : 5.3 l/s (30%) Q pérdidas : 11.9 l/s (70%)

6 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO SUMINISTRO DE AGUA - 4 SISTEMAS – SIN TRATAMIENTO

7 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO DISTRIBUCIÓN DE AGUA - TUBERÍA LONGITUD% Municipio430744% Miraflores317632% Andalucia8008% Higinio Patiño150815% % DIÁMETROLONGITUD% 3/4"644,27% 1"1759,3418% 1 1/2"524,985% 2"1653,9917% 3"4191,0243% 4"745,468% 6"271,983% TOTAL9790,97100% MATERIAL - PVC DIÁMETRO 30% Tubería < 2 RAS REGLAMENTO DE AGUA Y SANEAMIENTO

8 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO DISTRIBUCIÓN DE AGUA- PRESIONES DE SERVICIO

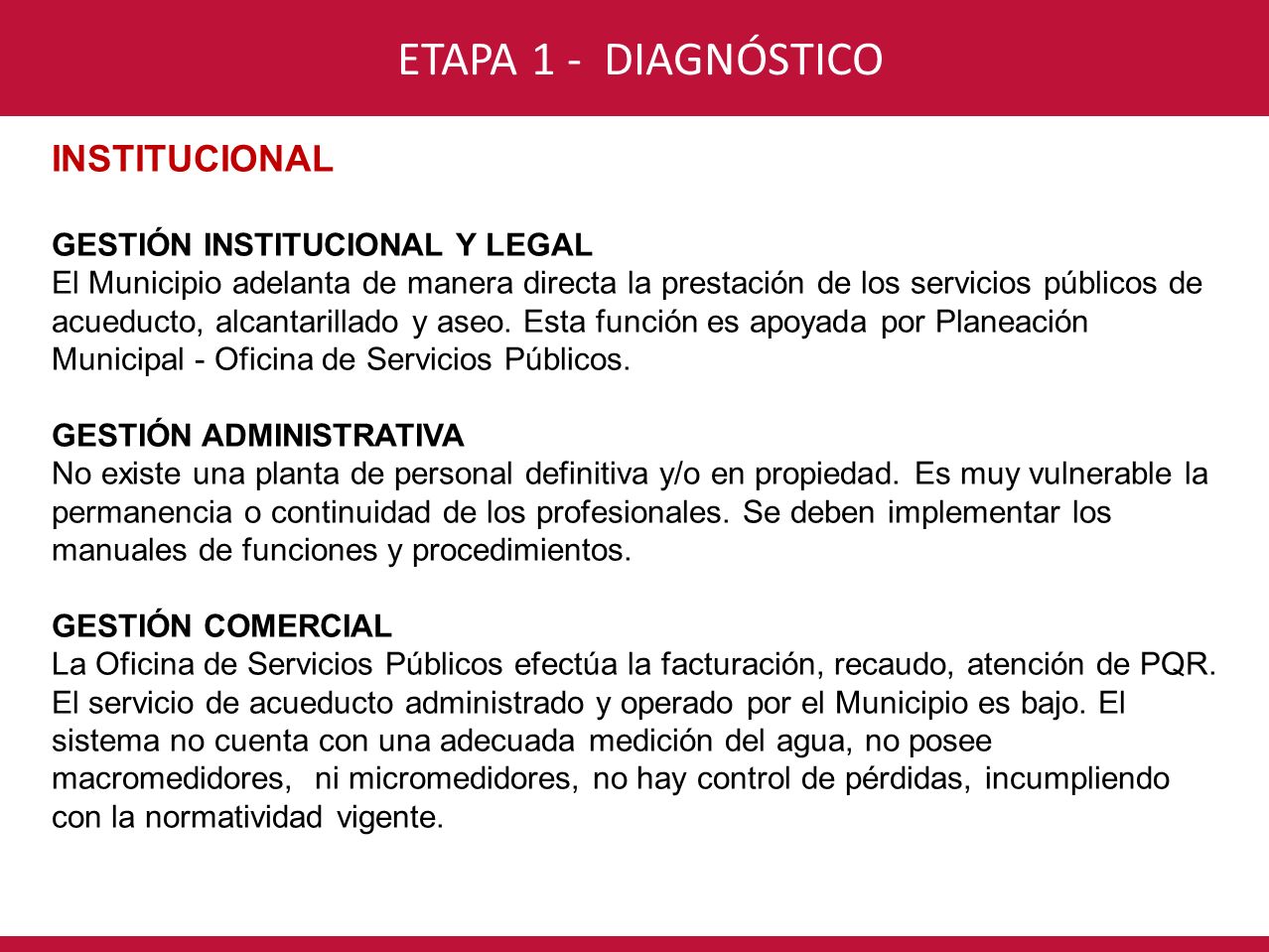

9 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE ETAPA 1 - DIAGNÓSTICO INSTITUCIONAL GESTIÓN INSTITUCIONAL Y LEGAL El Municipio adelanta de manera directa la prestación de los servicios públicos de acueducto, alcantarillado y aseo. Esta función es apoyada por Planeación Municipal - Oficina de Servicios Públicos. GESTIÓN ADMINISTRATIVA No existe una planta de personal definitiva y/o en propiedad. Es muy vulnerable la permanencia o continuidad de los profesionales. Se deben implementar los manuales de funciones y procedimientos. GESTIÓN COMERCIAL La Oficina de Servicios Públicos efectúa la facturación, recaudo, atención de PQR. El servicio de acueducto administrado y operado por el Municipio es bajo. El sistema no cuenta con una adecuada medición del agua, no posee macromedidores, ni micromedidores, no hay control de pérdidas, incumpliendo con la normatividad vigente.

10 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEANÁLISIS DE ALTERNATIVAS PRIORIDADES 1. OPTIMIZACIÓN DEL SISTEMA FUNCIONAMIENTO DE LA PLANTA DE TRATAMIENTO CONSTRUCCIÓN DE TANQUE DE ALMACENAMIENTO OPTIMIZACIÓN DE BOCATOMA, DESARENADORES Y CONDUCCIONES FORTALECIMIENTO DE LA EMPRESA PRESTADORA DE SERVICIO 2. PLAN DE REDUCCIÓN DE PÉRDIDAS PROGRAMA DE GESTIÓN OPERACIONAL RED DE DISTRIBUCIÓN IMPLEMENTACIÓN DEL CONTROL DE FUGAS EN LA RED IMPLANTACIÓN DEL PLAN DE SECTORIZACIÓN IMPLANTACIÓN DE LA MACROMEDICIÓN IMPLANTACIÓN DE LA MICROMEDICIÓN PROGRAMAS DE AHORRO DEL RECURSO

11 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEANÁLISIS Y PLANTEAMIENTO DE ALTERNATIVAS ALTERNATIVA 1ALTERNATIVA 2ALTERNATIVA 3ALTERNATIVA 4 OPTIMIZACIÓN DEL SISTEMA, BY PASS Y UN BOMBEO TODO NUEVO A GRAVEDAD INDEPENDIZACIÓN DE SISTEMASINVERSIÓN MINIMA SUMINISTRO AGUA TRATADA CAPTACIONESOptimización bocatoma Nueva - (existente ) Nueva Bocatoma más arriba Optimización bocatoma Nueva - Bocatoma Andalucía (existentes ) No efectuar inversiones hasta tener los resultados del estudio geológico y geotécnico de reptación de suelos que presenta el municipio ADUCCIONESOptimización aducción Nueva aducciónOptimización aducciones DESARENADORESOptimización desarenador Nuevo desarenadorOptimización desarenadores Construcción By Pass CONDUCCIONESOptimización conducción municipio Nueva conducciónOptimización conducción municipio y conducción Andalucía Planta compacta en cruce de lineas Andalucia e Higinio Patiño con conexión a la conducción del municipio PLANTA DE TRATAMIENTO Optimización de la PTAP (Obras de estabilización) Nueva PTAPOptimización de la PTAP y Planta Compacta para Andalucía TANQUENuevo tanque Bombeo sector Andalucia Optimización Tanque Andalucía Optimización de Tanques REDES DE DISTRIBUCIÓNImplementación Plan de Reducción de Pérdidas

12 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLECOSTO DE ALTERNATIVAS Y SELECCIÓN Nota: Estos precios no incluyen AIU, ni IVA, ni compra de predios ALTERNATIVA 1ALTERNATIVA 2ALTERNATIVA 3ALTERNATIVA 4 BOCATOMAS$ $ $ ADUCCIONES$ $ $ DESARENADORES$ $ $ CONDUCCIONES$ $ $ PLANTA DE TRATAMIENTO $ $ $ $ TANQUE$ $ $ REDES DE DISTRIBUCIÓN $ TOTAL$ $ $ $ REDES DE DISTRIBUCIÓN (PLAN DE REDUCCIÓN DE PÉRDIDAS) Implantación de la micromedición Programas de ahorro del recurso Implantación de la macromedición Implantación del plan de sectorización Implementación del control de fugas Implementación del programa de gestión operacional

13 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEANÁLISIS ALTERNATIVAS Y RECOMENDACIÓN ALTERNATIVA 1ALTERNATIVA 2ALTERNATIVA 3ALTERNATIVA 4 OPTIMIZACIÓN DEL SISTEMA, UN BOMBEO, BY PASSTODO NUEVO A GRAVEDAD INDEPENDIZACIÓN DE SISTEMAS INVERSIÓN MINIMA SUMINISTRO AGUA TRATADA $ $ $ $ VENTAJAS Mas rápida en ejecución de obrasMenores costos de operación Se garantiza calidad del servicioMenores inversiones Menores costos Se tiene la infraestructura nueva Aprovechamiento infraestructura existente Solución en el servicio en el corto tiempo Continuidad en el servicio Se garantiza calidad del servicio Confiabilidad en la planeación de las inversiones Aprovechamiento infraestructura existenteMano de obra de la zona Se garantiza la calidad del servicio Se garantiza calidad del servicioContinuidad en el servicio DESVENTAJASVida útil remanente incierta Mayor tiempo de ejecución de las obras Limitaciones de operación por la PTAP compacta No se garantiza la continuidad del servicio Mano de obra especializada La PTAP existente con poco servicio queda fuera de operación Alta inversión en optimización de estructuras existentesVulnerabilidad del sistema Altos costos de operación por bombeo Queda fuera de operación toda la infraestructura existente Mayor cantidad de operadores Estructuras con limitaciones de servicio Se generan impactos ambientales Mayores distancias para mantenimiento Dependiendo de los resultados del estudio de reptación se requiere la actualización del PMA en mediano plazo Mayor impacto en la tarifa

14 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA ALTERNATIVA 2 NUEVA CAPTACIÓN NUEVA ADUCCIÓN (L=90 m) NUEVO DESARENADOR NUEVA CONDUCCIÓN (L=250 m) NUEVA PLANTA DE TRATAMIENTO (Q= 9 L/s) NUEVO TANQUE DE ALMACENAMIENTO (V= 260m³) LINEAS MATRICES A CADA SECTOR (Ppal.= 865m, Miraflores- Centro= 400m, Andalucía= 300m, Optimización Higinio Patiño) PLAN DE REDUCCIÓN DE PÉRDIDAS SECTORIZACIÓN DE LA RED DE DISTRIBUCIÓN (L = 510 m) RENOVACIÓN DE TUBERÍA INSTALACIÓN DE REDUCTORAS DE PRESIÓN MACROMEDICIÓN MICROMEDICIÓN PROGRAMAS DE AHORRO DEL RECURSO

15 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA NUEVO SUMINISTRO DE AGUA

16 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA NUEVO SUMINISTRO DE AGUA

17 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA SECTORIZACIÓN DE LA RED DE DISTRIBUCIÓN

18 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA TUBERÍAS A INSTALAR Y RENOVAR

19 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA PRESIONES DE SERVICIO

20 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLEDISEÑOS ALTERNATIVA SELECCIONADA CRONOGRAMA DE EJECUCIÓN DE OBRAS v

21 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE FORTALECIMIENTO INSTITUCIONAL GESTIÓN INSTITUCIONAL Y LEGAL (Alternativas) Fortalecimiento al interior de la administración municipal. Adopción e implementación de la Oficina de Servicios Públicos en la estructura administrativa del Municipio. Empresa de servicios con esquema institucional de Administraciones Públicas Cooperativas. Cinco asociados, la administración municipal y cuatro organizaciones sin ánimo de lucro legalmente constituidas de la cabecera municipal. GESTIÓN ADMINISTRATIVA Planta de personal y/o nómina con parámetros de eficiencia sobre el número y calidad del personal administrativo y operativo. Lectura de consumos de los micromedidores. Cobro de las tarifas de los servicios de acueducto, alcantarillado y aseo, en el marco de las metodologías establecidas por la CRA.

22 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE FORTALECIMIENTO INSTITUCIONAL GESTIÓN ECONÓMICA Y FINANCIERA Homologar el Plan Único de Cuentas (PUC) con las normas internacionales. Programa de capacitación de los trabajadores y/o certificación laboral de los mismos Modernizar el hardware para llevar la contabilidad actualizada. Recursos propios para el cumplimiento de sus funciones, que esté en el presupuesto de cada vigencia. GESTIÓN TÉCNICA Implementación de las obras de acuerdo con el cronograma. Implementación del Plan de Reducción de Perdidas. GESTIÓN BÁSICA Aunar esfuerzos en resolver la problemática de los acueductos comunitarios ante las autoridades competentes (Superintendencia de Servicios Públicos Domiciliarios, Procuraduría General de la Nación, etc.), ya que esto vienen afectando la gestión de la Unidad de Servicios Públicos.

23 CONSORCIO INTERVENTORÍA POR UN NUEVO VALLE GRACIAS
