1 Ing. Gustavo Gallegos Maldonado y Téc. Axel Osmar Rojas Viveros. IPN CECyT No. 3 E.R.R. Sede regional: D.F. SUSTENTABILIDAD HÍDRICA EN EL D.F. Sustentabilidad en Condiciones de Cambio Climático

2 RESUMEN Esta presentación trata de dar respuestas técnicas y ergonómicas relativas a la aprovechamiento del agua empleando los conocimientos de las radiaciones solares en el D.F. para poder captarlos en celdas solares y a su vez doten de energía eléctrica a una motobomba para colectar agua y alimentar resistencias eléctricas para evaporar dicha agua que por medio de una evaporación y precipitación, nos puedan ofertar agua potable para el beneficio de las comunidades que se encuentren en condiciones vulnerables de este preciado líquido.

3 CICLO HIDROLÓGICO

4 PRINCIPALES USOS DEL AGUA: Uso Público urbano: -Doméstico: alimentos, higiene, consumo personal, limpieza y jardines. -Comercial: empresas, oficinas, locales comerciales. -Industrial: diversas ramas industriales. Uso hidroagrícola: agricultura de riego, ganadería, granjas de peces, etc. Uso para generación de electricidad: hidroeléctricas, termoeléctricas. Uso ambiental Se realizan esfuerzos constructivos para aprovechar el agua, desarrollar infraestructura y tecnificar e impulsar la producción. La infraestructura y equipo son factor primordial para fomentar la producción y cubrir la demanda de bienes, lo que incrementa el ingreso, genera empleo y mejora el nivel de vida.

5 ¿Cómo evaluamos la calidad del agua? Como la calidad del agua depende del uso que sele pretende dar, resulta complicado definir una forma única de medir su calidad. En general se puede hablar de dos métodos: los que utilizan como referencia parámetros físicos y químicos, y los que emplean algunos atributos biológicos como espécies indicadoras o características delos ecosistemas naturales que permiten evaluar que tan alterado se encuentra un cierto cuerpo de agua. Todo esto conforme a la MODIFICACIÓN a la Norma Oficial Mexicana NOM-127-SSA1-1994, Salud ambiental.Agua para uso y consumo humano. limites permisibles de calidad y tratamientos a que debe someterse el agua para su potabilización.

6 Algunos límites permisibles según la NOM 127- SSA CARACTERISTICALIMITE PERMISIBLE Organismos coliformes totalesAusencia o no detectables E. Coli o coliformes fecales u organismos termotolerantes Ausencia o no detectables LÍMITES PERMISIBLES DE CARACTERÍSTICAS MICROBIOLÓGICAS.

7 Límites permisibles de características físicas y organolépticas CARACTERISTICASLIMITE PERMISIBLE Color20 unidades de color verdadero en la escala de platino-cobalto. Olor y saborAgradable (se aceptarán aquellos que sean tolerables para la mayoría de los consumidores, siempre que no sean resultado de condiciones objetables desde el punto de vista biológico o químico). Turbiedad5 unidades de turbiedad nefelométricas (UTN) o su equivalente en otro método.

8 Límites permisibles de características químicas. CARACTERISTICASLIMITE PERMISIBLE Aluminio0.20 Arsénico0.05 Cadmio0.005 Cloro residual libre Cobre2.0 Cromo total0.05 Carbonato de calcio Fierro0.30 Sulfatos (como SO4=)400.00

9 Límites permisibles de características químicas. CARACTERISTICASLIMITE PERMISIBLE manganeso0.15 Mercurio0.001 Nitrógeno amoniacal0.05 Nitratos (como N)10.00 Nitritos (como N)0.05 Plaguicidas en microgranos/l Aldrín y dieldrín (separados o combinados) 0.03 pH (potencial de hodrogeno) en unidades de pH 6.5 a 8.5 plomo0.025

10 Tratamientos para la potabilización del agua La potabilización del agua proveniente de una fuente en particular, debe justificarse con estudios de calidad y pruebas de tratabilidad a nivel de laboratorio para asegurar su efectividad. Se deben aplicar los tratamientos específicos siguientes o los que resulten de las pruebas de tratabilidad, cuando los contaminantes microbiológicos, las características físicas y los constituyentes químicos del agua listados a continuación, excedan los límites permisibles

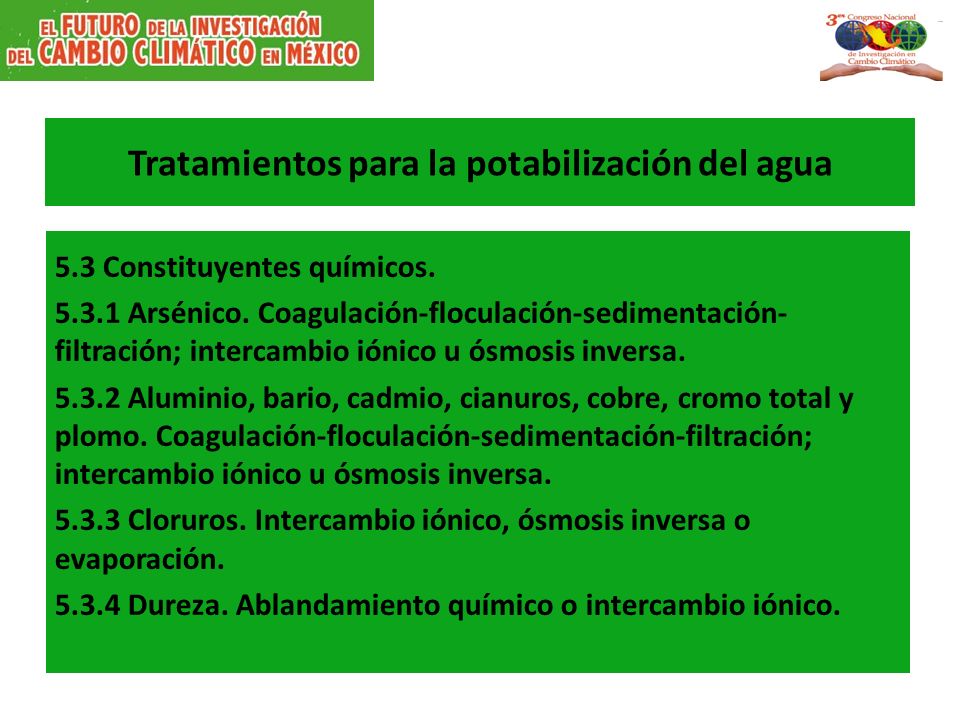

11 Tratamientos para la potabilización del agua 5.3 Constituyentes químicos Arsénico. Coagulación-floculación-sedimentación- filtración; intercambio iónico u ósmosis inversa Aluminio, bario, cadmio, cianuros, cobre, cromo total y plomo. Coagulación-floculación-sedimentación-filtración; intercambio iónico u ósmosis inversa Cloruros. Intercambio iónico, ósmosis inversa o evaporación Dureza. Ablandamiento químico o intercambio iónico.

12 Tratamientos para la potabilización del agua Fenoles o compuestos fenólicos. Oxidación-coagulación- floculación-sedimentación-filtración; adsorción en carbón activado u oxidación con ozono Fierro y/o manganeso. Oxidación-filtración, intercambio iónico u ósmosis inversa Fluoruros. Alúmina activada, carbón de hueso u ósmosis inversa Hidrocarburos aromáticos. Oxidación-filtración o adsorción en carbón activado Mercurio. Coagulación-floculación-sedimentación-filtración; adsorción en carbón activado granular u ósmosis inversa cuando la fuente de abastecimiento contenga hasta 10 microgramos/l. Adsorción en carbón activado en polvo cuando la fuente de abastecimiento contenga más de 10 microgramos/l.

13 Tratamientos para la potabilización del agua Nitratos y nitritos. Intercambio iónico o coagulación- floculación-sedimentación-filtración Nitrógeno amoniacal. Coagulación-floculación-sedimentación- filtración, desgasificación o desorción en columna pH (potencial de hidrógeno). Neutralización Plaguicidas. Adsorción en carbón activado granular Sodio. Intercambio iónico.

14 Tratamientos para la potabilización del agua Sólidos disueltos totales. Coagulación-floculación- sedimentación-filtración y/o intercambio iónico Sulfatos. Intercambio iónico u ósmosis inversa Sustancias activas al azul de metileno. Adsorción en carbón activado Trihalometanos. Oxidación con aireación u ozono y adsorción en carbón activado granular Zinc. Evaporación o intercambio iónico.

15

16 COSTO TOTAL APROXIMADO DE 1 PANEL SOLAR DE 60 WATTS CASERO. $2, COSTO TOTAL DE 1 PANEL SOLAR DE 60 WATTS COMERCIAL. $4, AHORRO: 2, COSTO TOTAL APROXIMADO DE 1 PANEL SOLAR DE 60 WATTS CASERO. $2, COSTO TOTAL DE 1 PANEL SOLAR DE 60 WATTS COMERCIAL. $4, AHORRO: 2, GRACIAS POR SU ATENCIÓN. Recolección de agua (fuente meteórica) Filtración por granulometría y carbón activado Adición de Cloro Diagrama a bloques de la potabilización del agua de lluvia

17 PRECIPITACION PLUVIAL

18 Ensayo de evaporación.

19 Estructura de prototipo.

20 Componentes de prototipo.

21

22 . Componentes de prototipo PROTOTIPO

23 Componentes de prototipo.

24 COSTO TOTAL APROXIMADO DE 1 PANEL SOLAR DE 60 WATTS CASERO. $2, COSTO TOTAL DE 1 PANEL SOLAR DE 60 WATTS COMERCIAL. $4, AHORRO: 2, COSTO TOTAL APROXIMADO DE 1 PANEL SOLAR DE 60 WATTS CASERO. $2, COSTO TOTAL DE 1 PANEL SOLAR DE 60 WATTS COMERCIAL. $4, AHORRO: 2, GRACIAS POR SU ATENCIÓN.
