DESCRIPCION SISTEMA DE CARGA Y DESCARGA

Presentación del tema: "DESCRIPCION SISTEMA DE CARGA Y DESCARGA"— Transcripción de la presentación:

1 DESCRIPCION SISTEMA DE CARGA Y DESCARGA
DPTO. TECNICO COMERCIAL B371 CEMENTERO DESCRIPCION SISTEMA DE CARGA Y DESCARGA

2 DPTO. TECNICO COMERCIAL

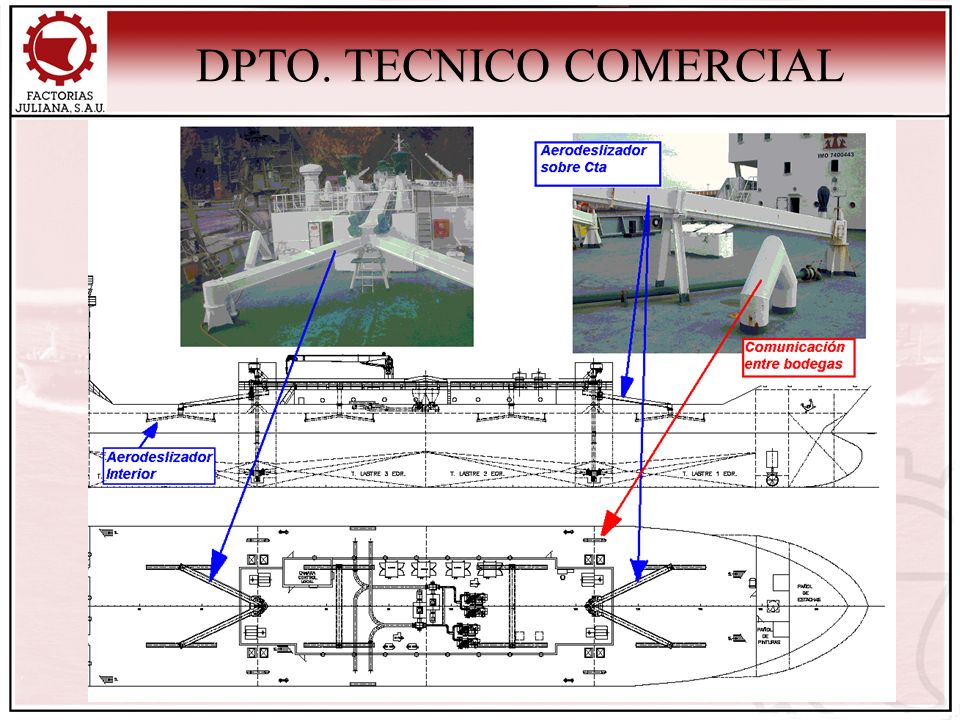

CARGA Sistema de carga por gravedad con una capacidad de t/h, formado por: Dos tomas sobre la caseta de cubierta que permitan la carga por ambas bandas. Dos líneas de aerodeslizadores principales cerrados que alimentarán el tornillo horizontal hacia las bodegas de proa y popa Desde éstos, saldrán otros aerodeslizadores cerrados transversales al centro de cada bodega. Una vez dentro de cada bodega, se conseguirá una óptima distribución del cemento en ella, mediante dos líneas de aerodeslizadores interiores abiertos.

3 DPTO. TECNICO COMERCIAL

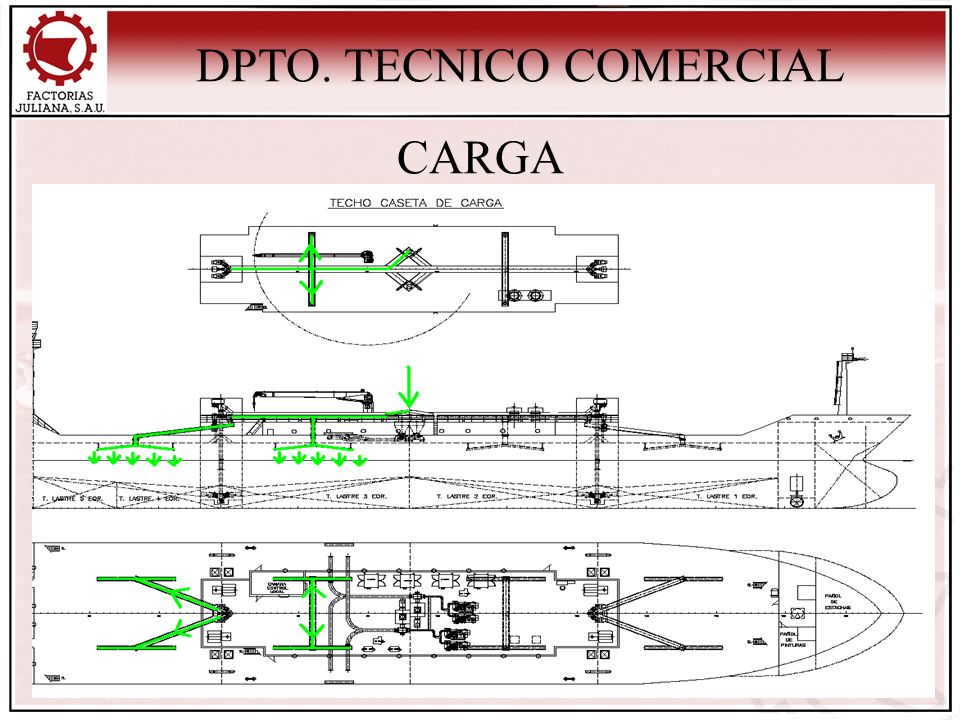

CARGA

4 DPTO. TECNICO COMERCIAL

5 DPTO. TECNICO COMERCIAL

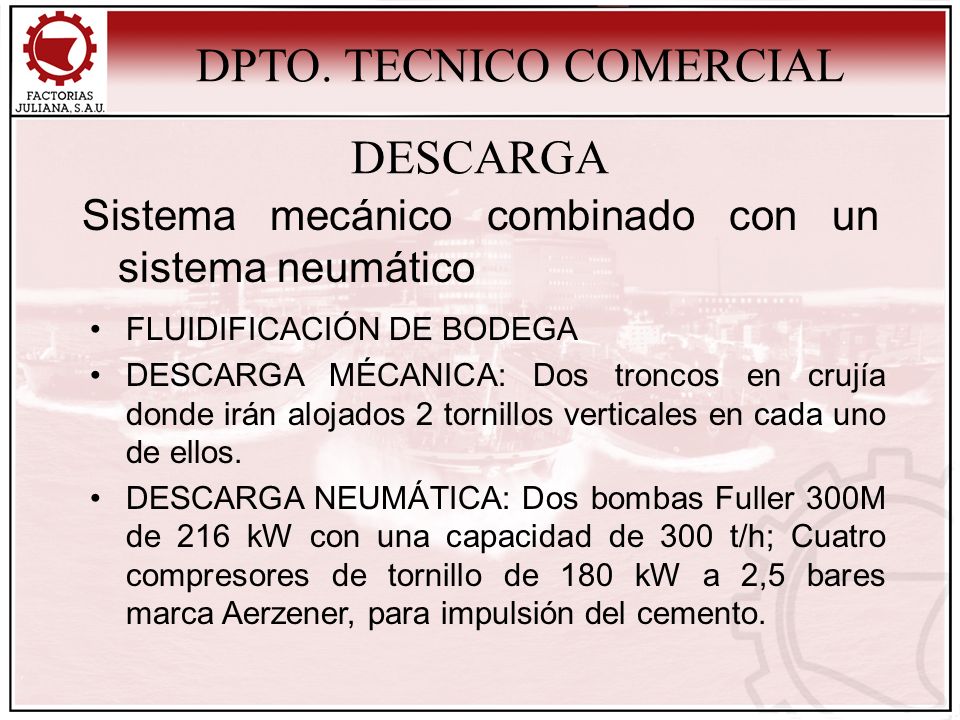

DESCARGA Sistema mecánico combinado con un sistema neumático FLUIDIFICACIÓN DE BODEGA DESCARGA MÉCANICA: Dos troncos en crujía donde irán alojados 2 tornillos verticales en cada uno de ellos. DESCARGA NEUMÁTICA: Dos bombas Fuller 300M de 216 kW con una capacidad de 300 t/h; Cuatro compresores de tornillo de 180 kW a 2,5 bares marca Aerzener, para impulsión del cemento.

6 DPTO. TECNICO COMERCIAL

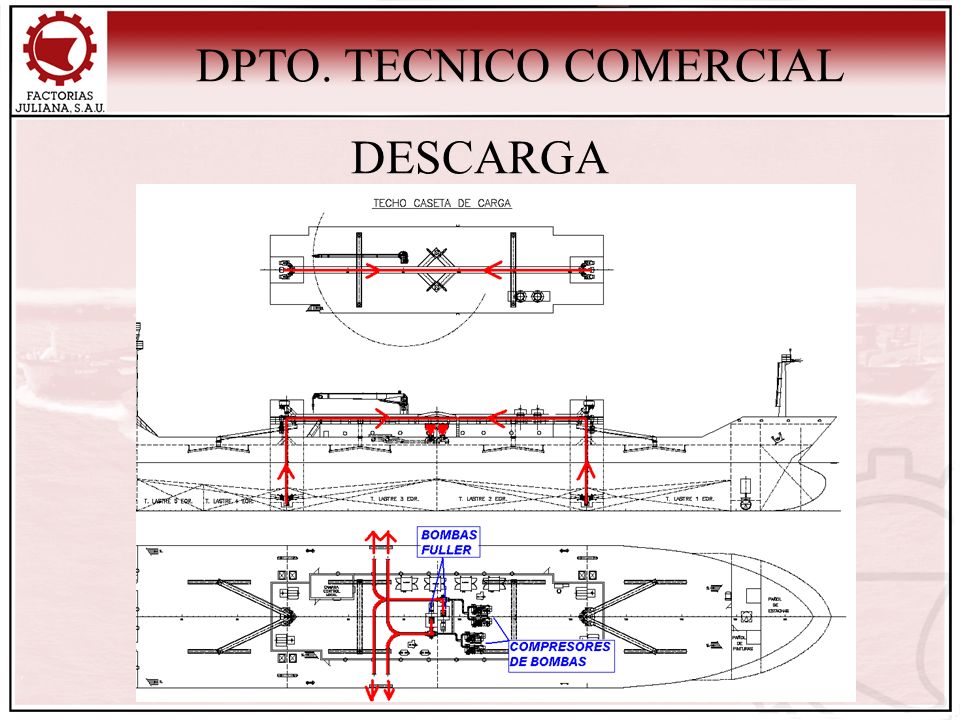

DESCARGA

7 DPTO. TECNICO COMERCIAL

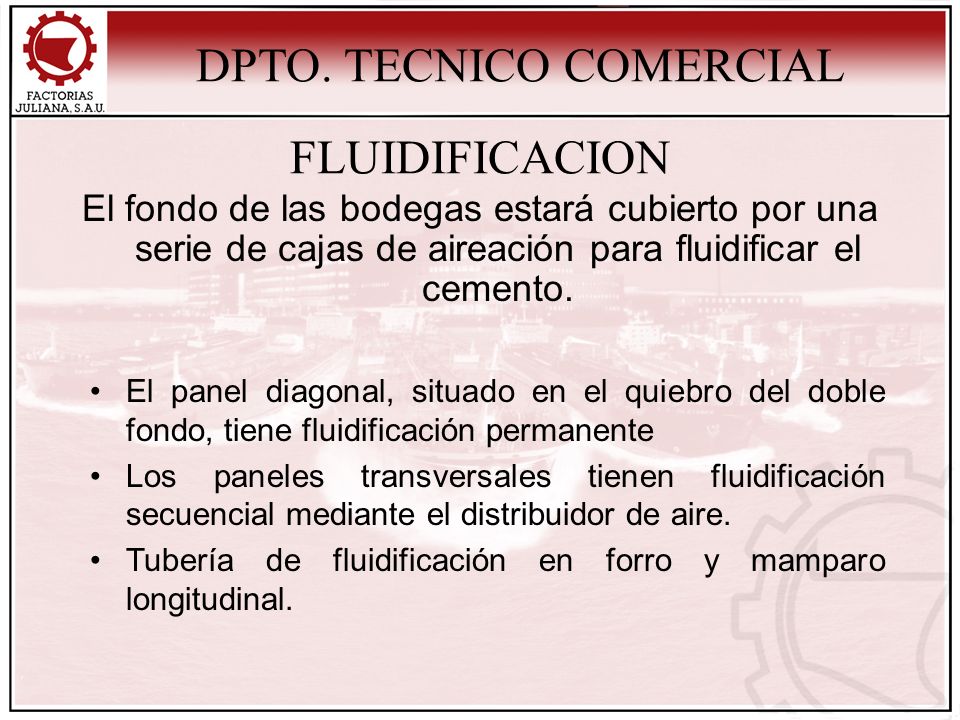

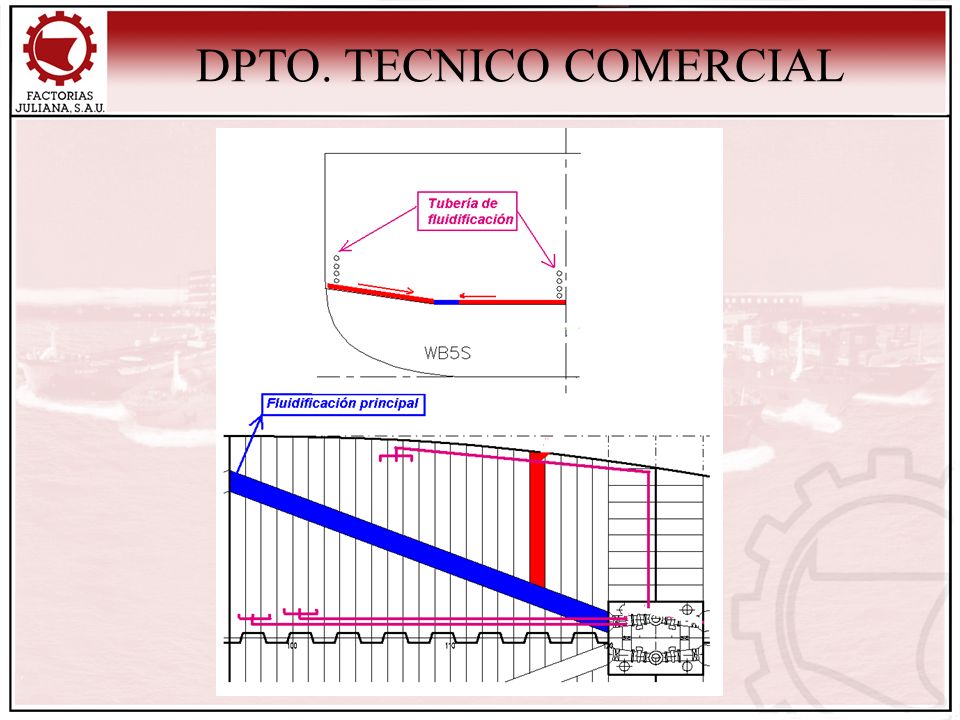

FLUIDIFICACION El fondo de las bodegas estará cubierto por una serie de cajas de aireación para fluidificar el cemento. El panel diagonal, situado en el quiebro del doble fondo, tiene fluidificación permanente Los paneles transversales tienen fluidificación secuencial mediante el distribuidor de aire. Tubería de fluidificación en forro y mamparo longitudinal.

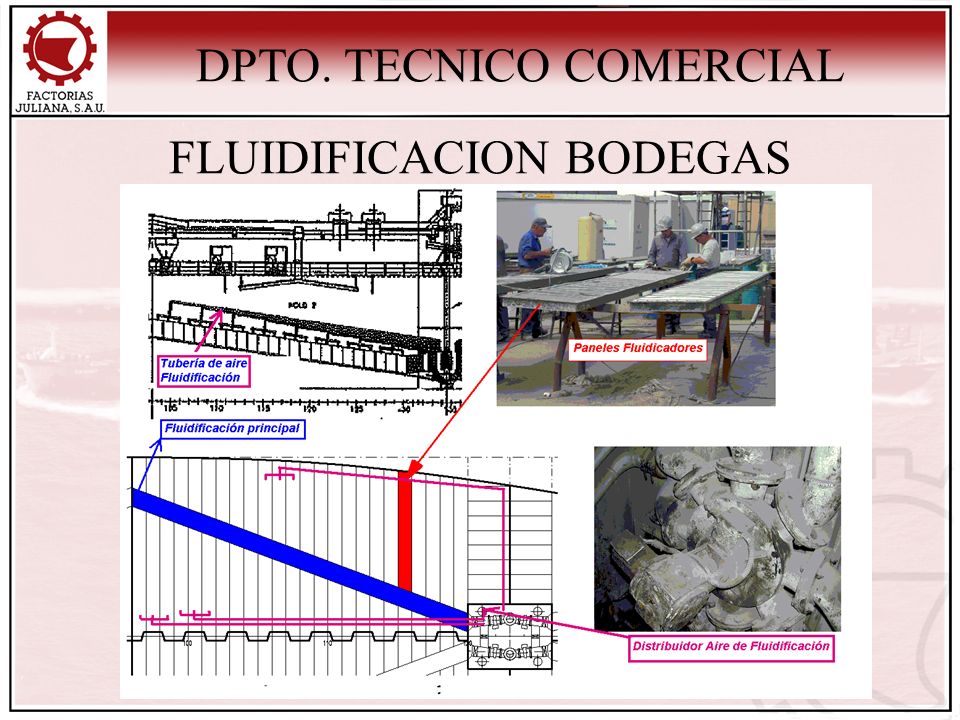

8 FLUIDIFICACION BODEGAS
DPTO. TECNICO COMERCIAL FLUIDIFICACION BODEGAS

9 DPTO. TECNICO COMERCIAL
