Presentación del tema: "INSTALACIONES DE UN SISTEMA DE BOMBEO. Principales componentes de un sistema de bombeo."— Transcripción de la presentación:

1 INSTALACIONES DE UN SISTEMA DE BOMBEO

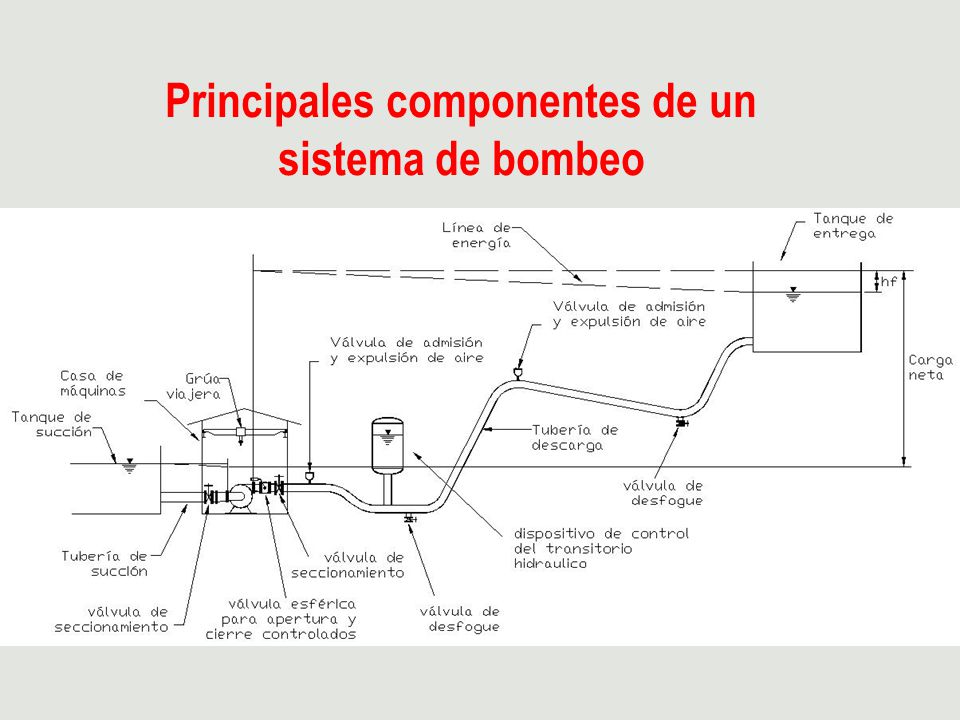

2 Principales componentes de un sistema de bombeo

3 Sistema con bombeos en serie Tanque de sumergencia Planta de bombeo Línea de conducción Línea piezométrica

4 PRINCIPALES ACUEDUCTOS EN MÉXICO PARA ENTREGA DE AGUA EN BLOQUE Sistema Cutzamala Río Colorado- Tijuana El Cuchillo- Monterrey Chapala- Guadalajara Longitud (km) Líneas en paralelo (#) 21 a 411 Diámetro (m) a Gasto total (m 3 /s) Velocidad (m/s) a Carga total (m) 1,1001, Plantas de bombeo 6651

5 OBRA DE TOMA, CANAL DE LLAMADA (Bombas verticales) Lago de Chapala

6 Instalación de las bombas en el cárcamo de bombeo

7 PLANTA DE BOMBEO (Bombas verticales) Chapala - Guadalajara 3,600 HP x 6 = 21,600 HP

8 Centro de control de motores

9 Arreglo de la planta de bombeo Válvula de control de flujo

10 Descarga de bombas Múltiple de descarga

11 Gran Canal planta de bombeo del Perfil

12 Planta de bombeo sobre el Gran Canal

13 Gran Canal planta Vista desde la descarga Vista desde la succión

14 Pozo profundo y cámara de aire

15 OBRA DE TOMA EN PRESAS (Bombas horizontales) Valle de Bravo Cerro Prieto

16 PLANTAS DE BOMBEO (Bombas horizontales) Sistema Cutzamala 22,000 HP x 6 = 132,000 HP

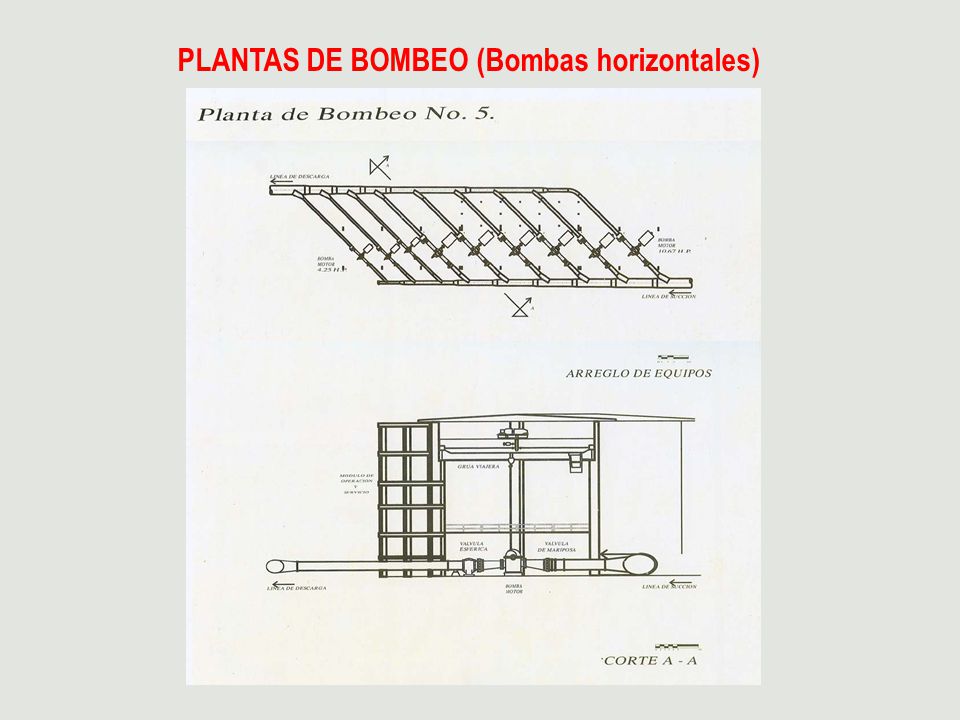

17 PLANTAS DE BOMBEO (Bombas horizontales)

18

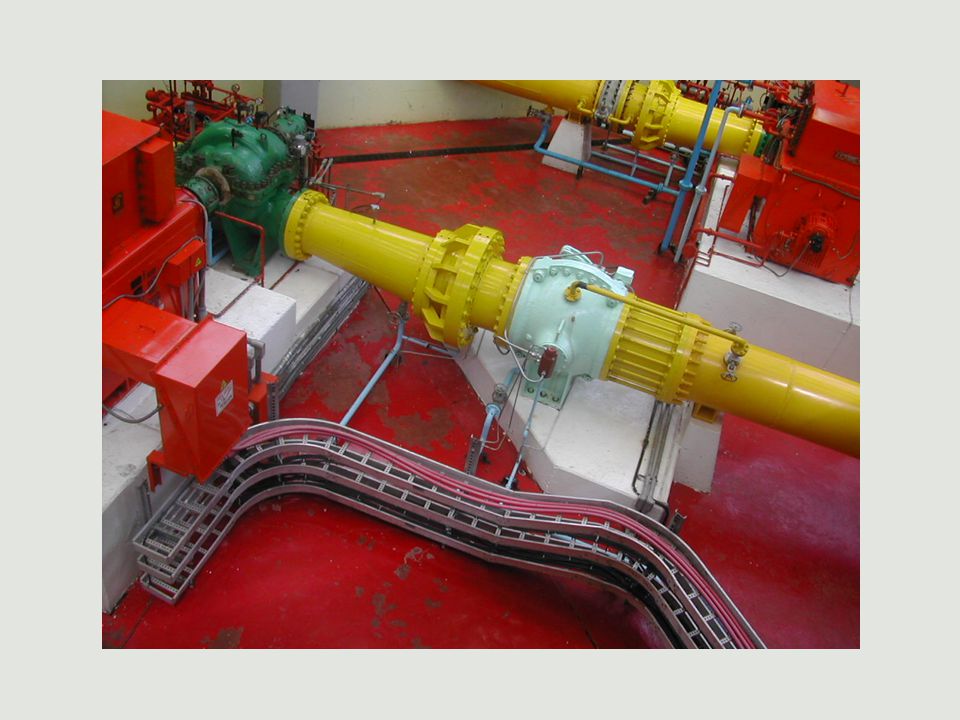

19

20 8,000 HP x 4 = 32,000 HP Río Colorado - Tijuana

21

22 Cavitación y erosión por abrasión

23 DISPOSITIVOS DE CONTROL DE TRANSITORIOS Torre de oscilación 35 m de altura y 5 m de diámetro Cámaras de aire 11 m de altura y 3.4 m de diámetro

24 Acueducto Linares Monterrey TS-4, PB4 y TO-4

25 Arreglos de Tanques Unidireccionales Válvulas Check

26 LÍNEA DE CONDUCCIÓN Acero 54 (1.37 m)

27

28 TUBERÍA DE CONCRETO PRESFORZADO

29 Concreto 100 (2.50 m)

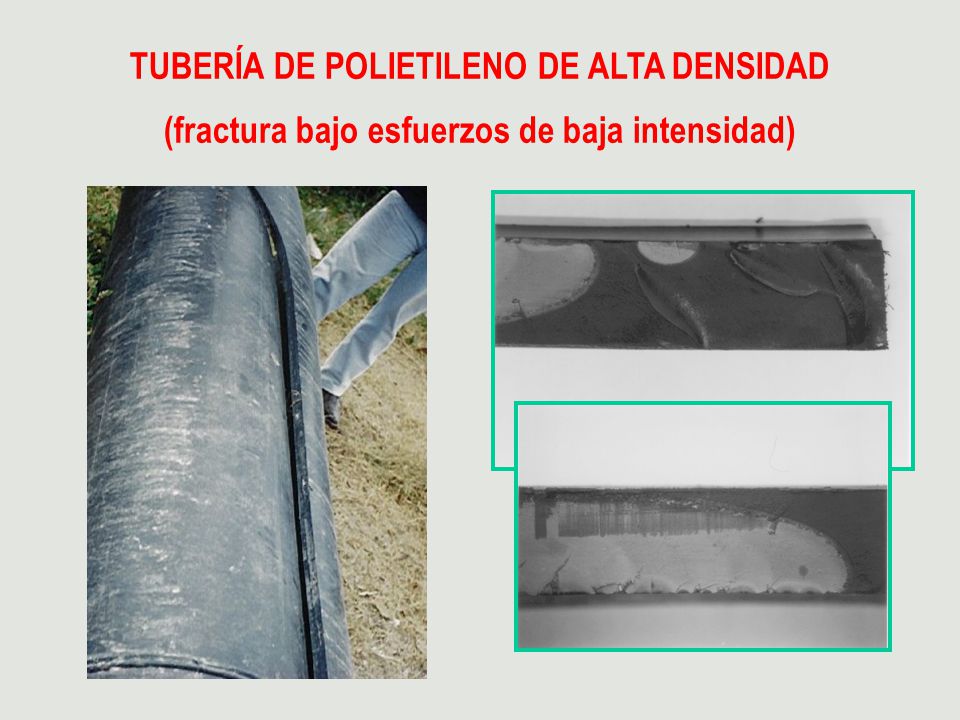

30 TUBERÍA DE POLIETILENO DE ALTA DENSIDAD (fractura bajo esfuerzos de baja intensidad)

31 VALVULAS Y ACCESORIOS Desfogue Válvulas de admisión y expulsión de aire (VAEA)

32 DESCARGAS Libre Ahogada
