1 ENTORNOCausalidad y DBC Causalidad y Diagramas de bucle causal 1.Causalidad 2.Bucles de retroalimentación 3.El arte de diagramar

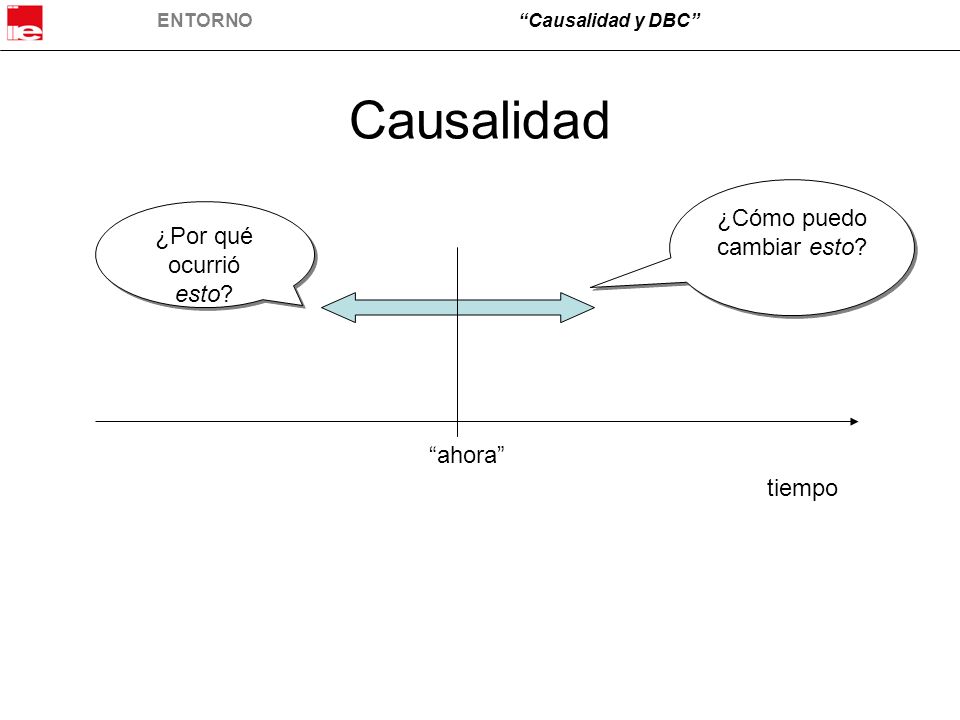

2 ENTORNOCausalidad y DBC Causalidad tiempo ahora ¿Por qué ocurrió esto? ¿Cómo puedo cambiar esto?

3 ENTORNOCausalidad y DBC Aristoteles lo que podrá responderse a la pregunta ¿(por) qué? aition Causas Material: ¿De qué esta hecho esto? Formal: ¿Qué es lo característico de …? Eficiente: ¿Qué es lo que produce …? Final: ¿Para qué es (sirve) …? La mesa está hecho de madera. Ser una mesa es tener 4 patas y una tabla. Un carpintero produce mesas. La mesa sirve para comer. (-> Up) Nosotros usamos la causa eficiente

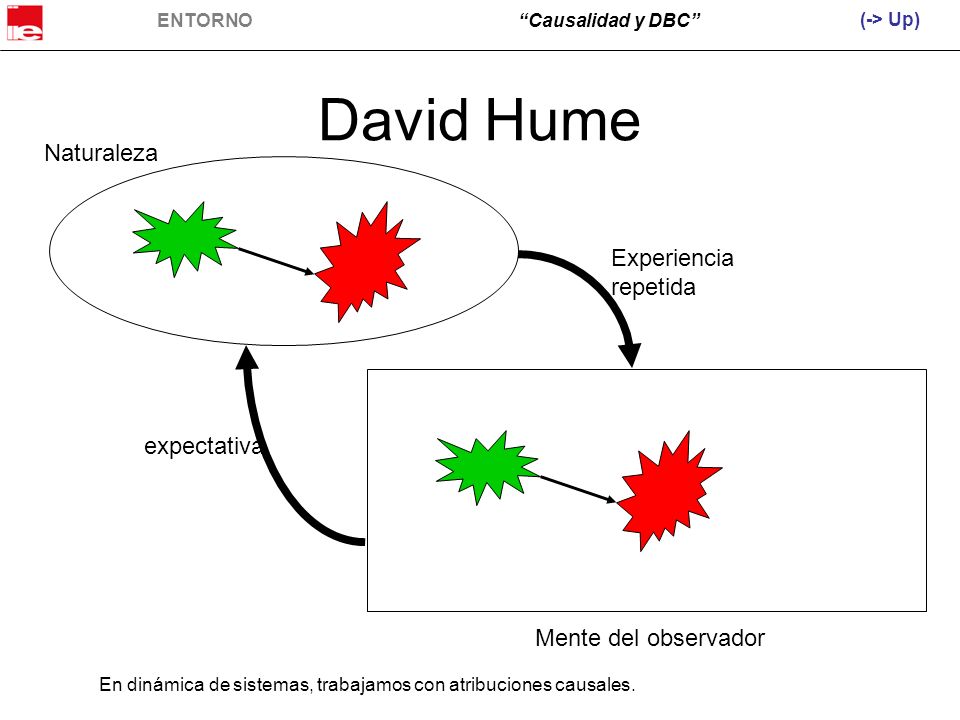

4 ENTORNOCausalidad y DBC David Hume Naturaleza Mente del observador Experiencia repetida expectativa (-> Up) En dinámica de sistemas, trabajamos con atribuciones causales.

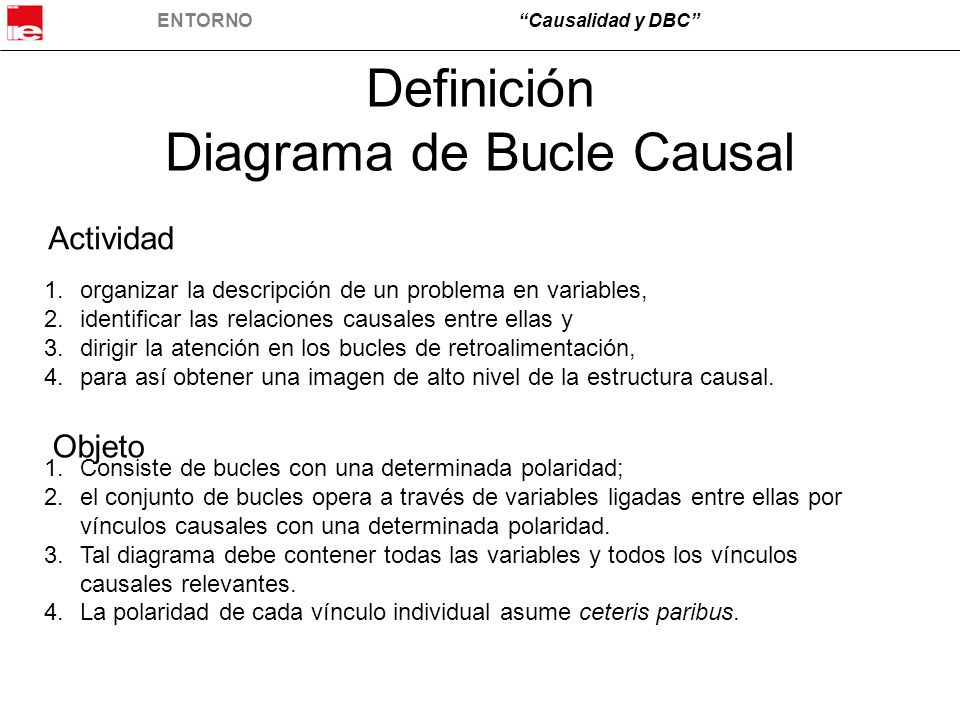

5 ENTORNOCausalidad y DBC Definición Diagrama de Bucle Causal 1.organizar la descripción de un problema en variables, 2.identificar las relaciones causales entre ellas y 3.dirigir la atención en los bucles de retroalimentación, 4.para así obtener una imagen de alto nivel de la estructura causal. 1.Consiste de bucles con una determinada polaridad; 2.el conjunto de bucles opera a través de variables ligadas entre ellas por vínculos causales con una determinada polaridad. 3.Tal diagrama debe contener todas las variables y todos los vínculos causales relevantes. 4.La polaridad de cada vínculo individual asume ceteris paribus. Actividad Objeto

6 ENTORNOCausalidad y DBC Componentes de un DBC variable causante variable afectada +, - variables vínculo causal atribuido dirección de la influencia polaridad de la influencia

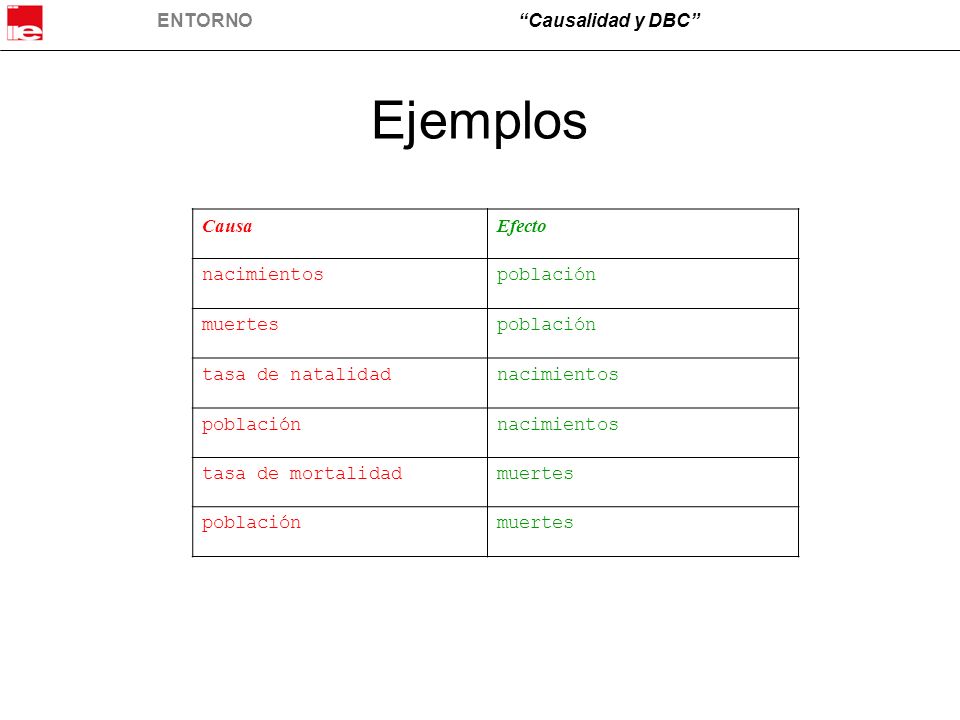

7 ENTORNOCausalidad y DBC Ejemplos CausaEfecto nacimientospoblación muertespoblación tasa de natalidadnacimientos poblaciónnacimientos tasa de mortalidadmuertes poblaciónmuertes

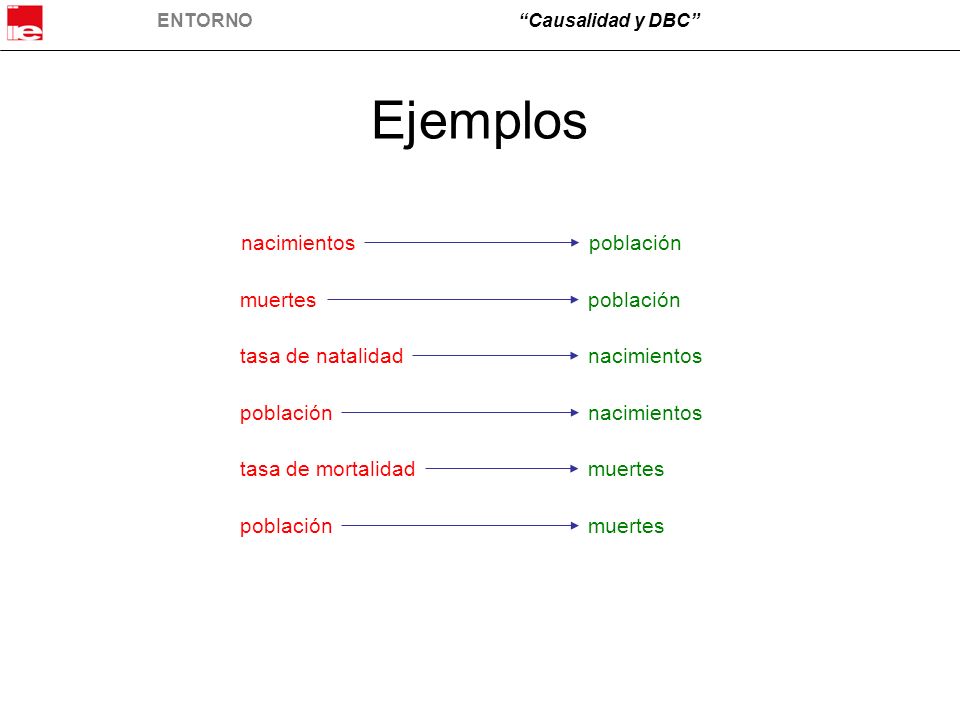

8 ENTORNOCausalidad y DBC Ejemplos nacimientospoblación muertespoblación tasa de natalidadnacimientos poblaciónnacimientos poblaciónmuertes tasa de mortalidadmuertes

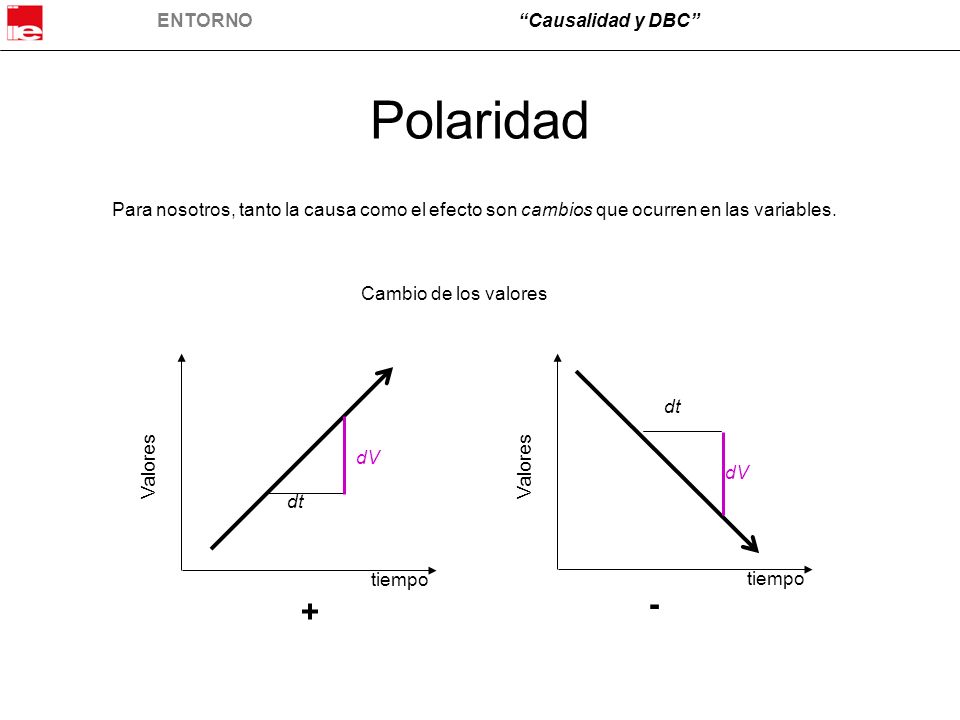

9 ENTORNOCausalidad y DBC Polaridad Para nosotros, tanto la causa como el efecto son cambios que ocurren en las variables. dV dt dV tiempo Valores tiempo Valores Cambio de los valores + -

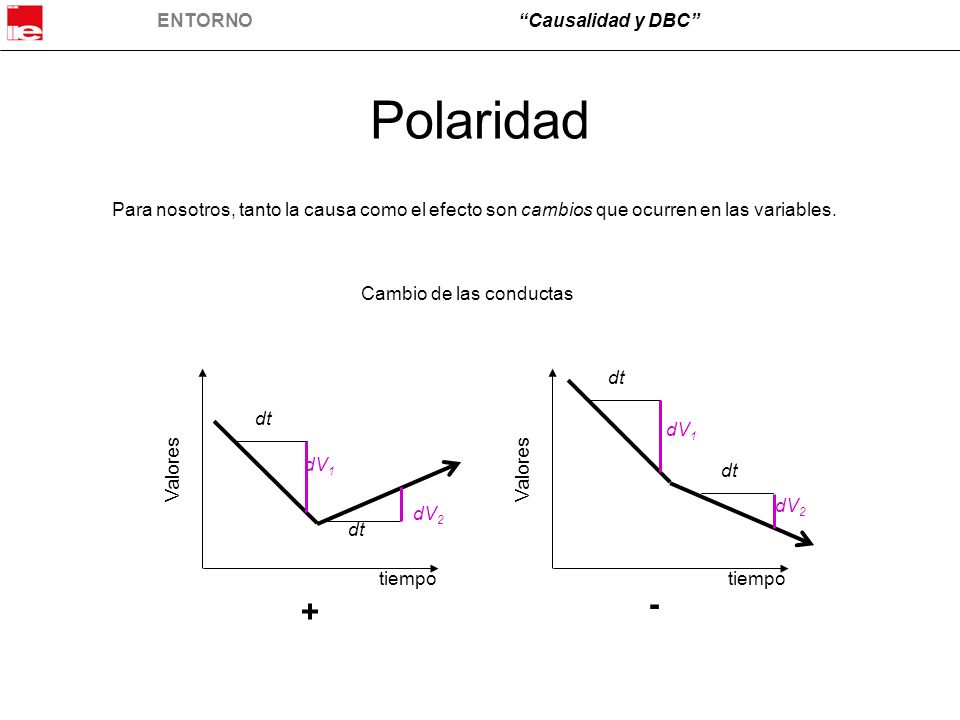

10 ENTORNOCausalidad y DBC Polaridad Para nosotros, tanto la causa como el efecto son cambios que ocurren en las variables. Cambio de las conductas + - dV 2 dt dV 1 dt dV 1 dV 2 tiempo Valores tiempo Valores

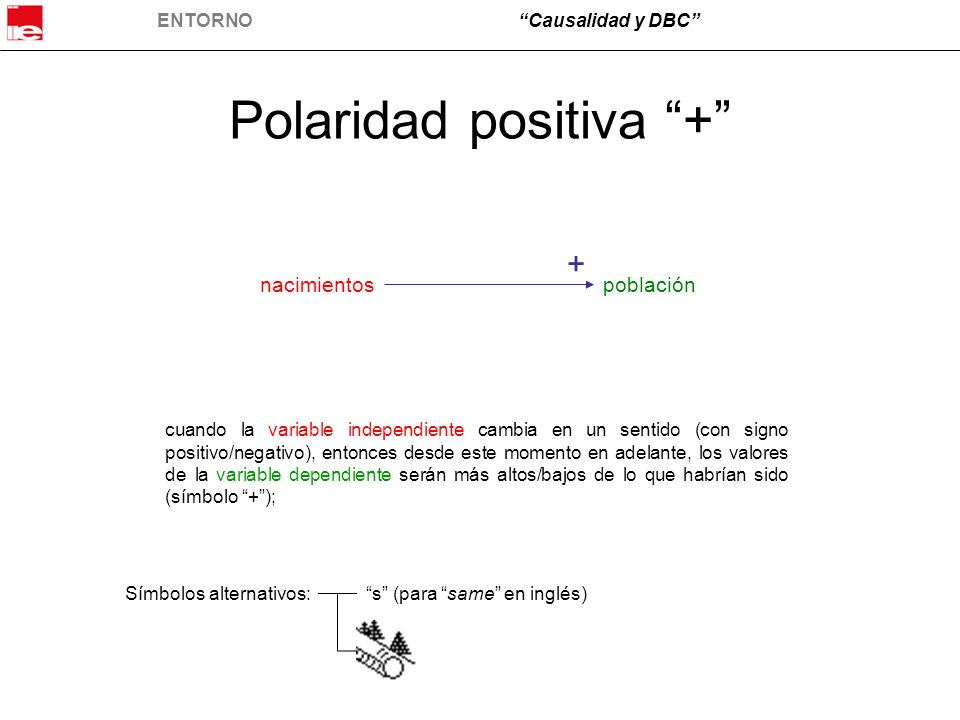

11 ENTORNOCausalidad y DBC Polaridad positiva + nacimientospoblación + cuando la variable independiente cambia en un sentido (con signo positivo/negativo), entonces desde este momento en adelante, los valores de la variable dependiente serán más altos/bajos de lo que habrían sido (símbolo +); Símbolos alternativos:s (para same en inglés)

12 ENTORNOCausalidad y DBC Polaridad negativa - muertospoblación - cuando la variable independiente cambia en un sentido (con signo positivo/negativo), entonces desde este momento en adelante, los valores de la variable dependiente serán más bajos/altos de lo que habrían sido (símbolo -); Símbolos alternativos:o (para opposite en inglés)

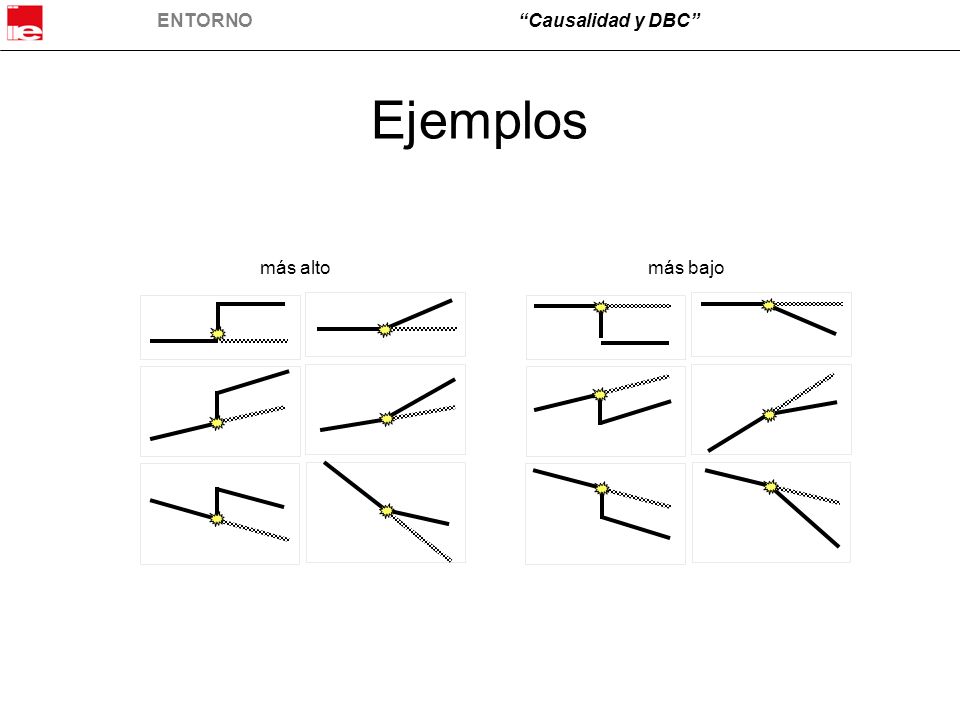

13 ENTORNOCausalidad y DBC Ejemplos más altomás bajo

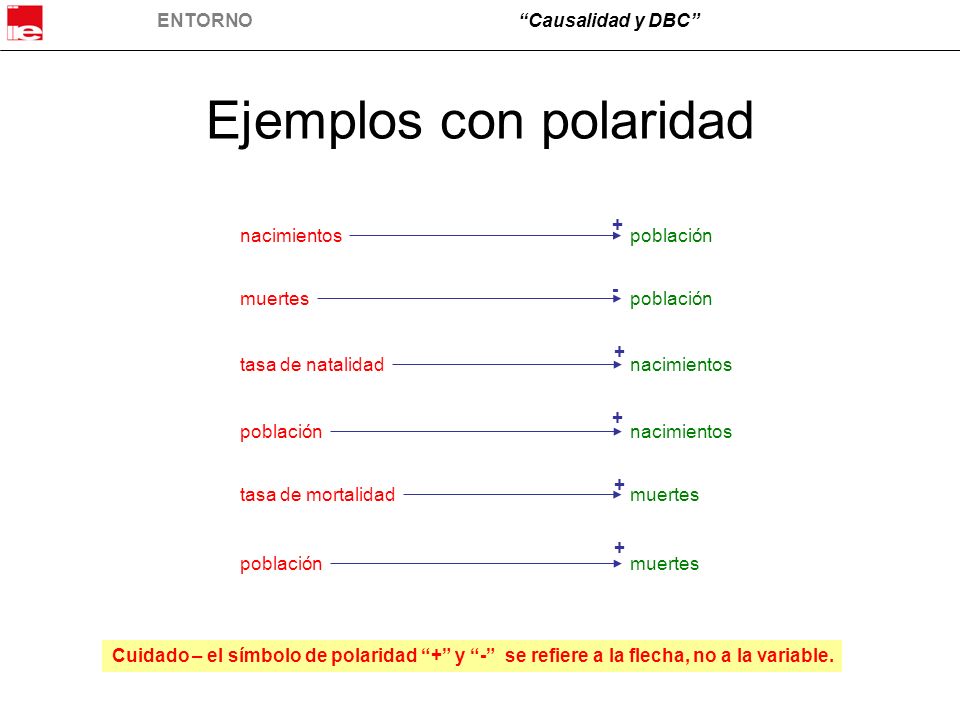

14 ENTORNOCausalidad y DBC Ejemplos con polaridad nacimientospoblación + muertespoblación - tasa de natalidadnacimientos + poblaciónnacimientos + tasa de mortalidadmuertes + poblaciónmuertes + Cuidado – el símbolo de polaridad + y - se refiere a la flecha, no a la variable.

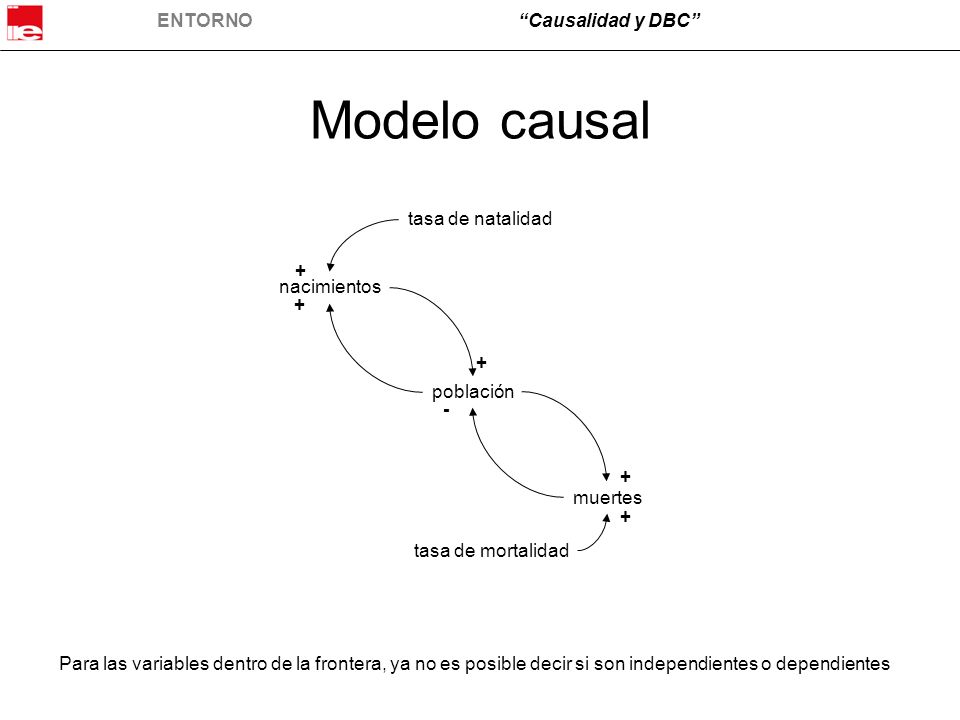

15 ENTORNOCausalidad y DBC Modelo causal nacimientos población muertes tasa de natalidad tasa de mortalidad Para las variables dentro de la frontera, ya no es posible decir si son independientes o dependientes

16 ENTORNOCausalidad y DBC Ejercicios En las siguientes páginas, se le ofrecen unos ejercicios donde usted debe completar la línea de tiempo de la variable efecto (completar).

17 ENTORNOCausalidad y DBC 3-1

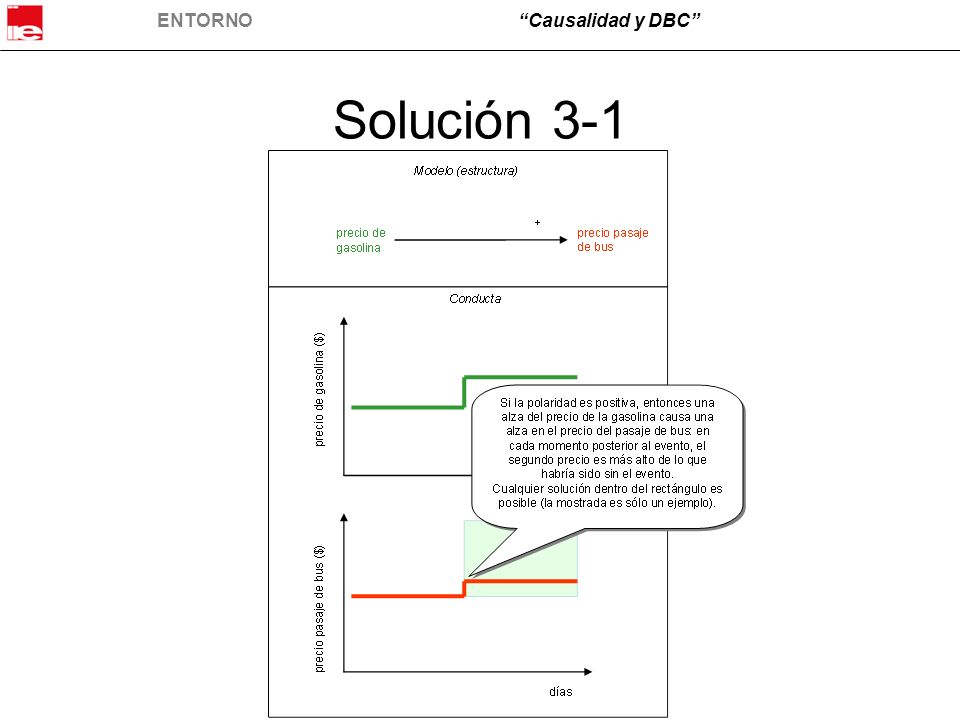

18 ENTORNOCausalidad y DBC Solución 3-1

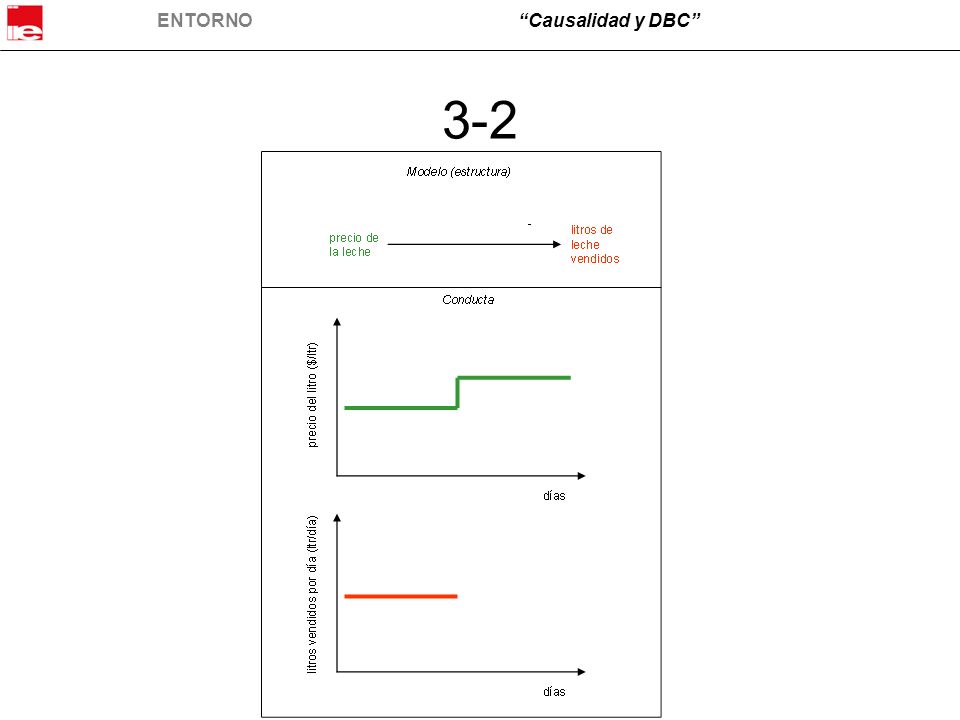

19 ENTORNOCausalidad y DBC 3-2

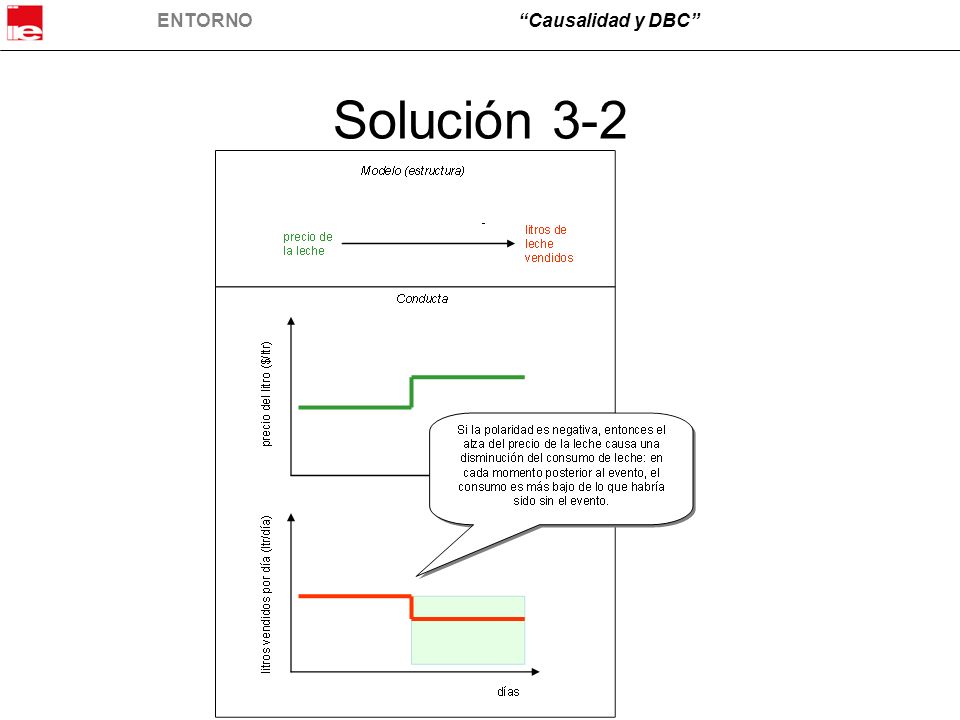

20 ENTORNOCausalidad y DBC Solución 3-2

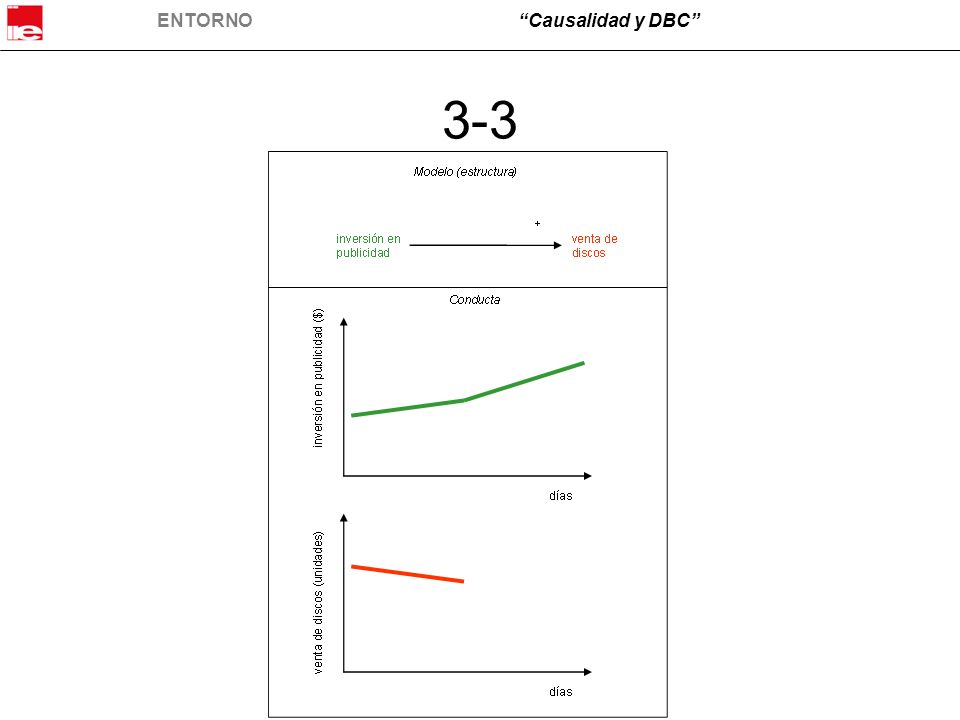

21 ENTORNOCausalidad y DBC 3-3

22 ENTORNOCausalidad y DBC Solución 3-3

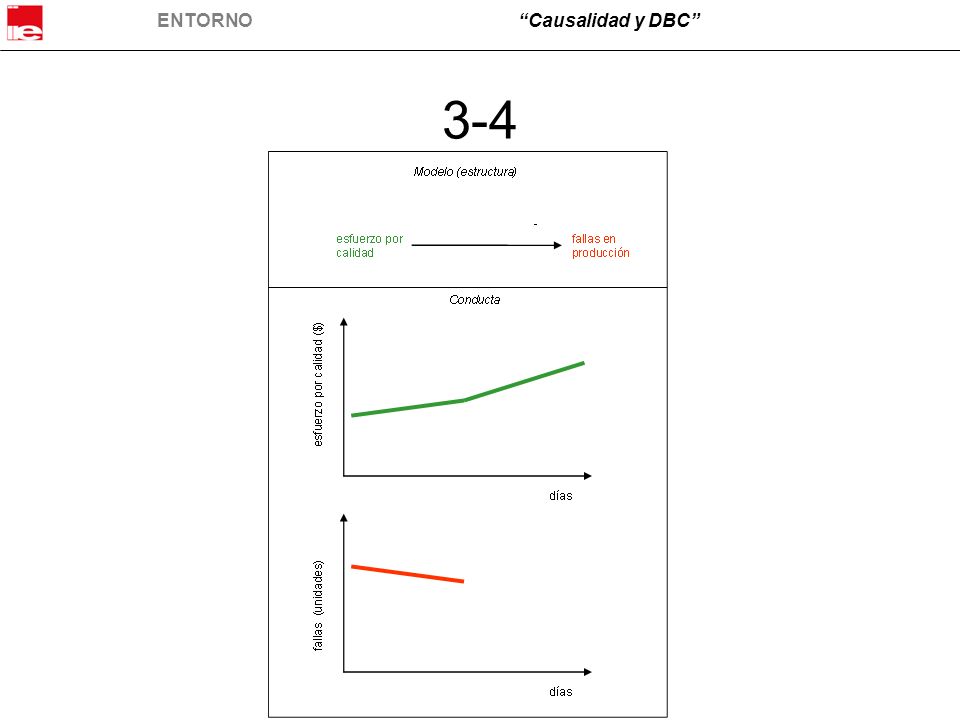

23 ENTORNOCausalidad y DBC 3-4

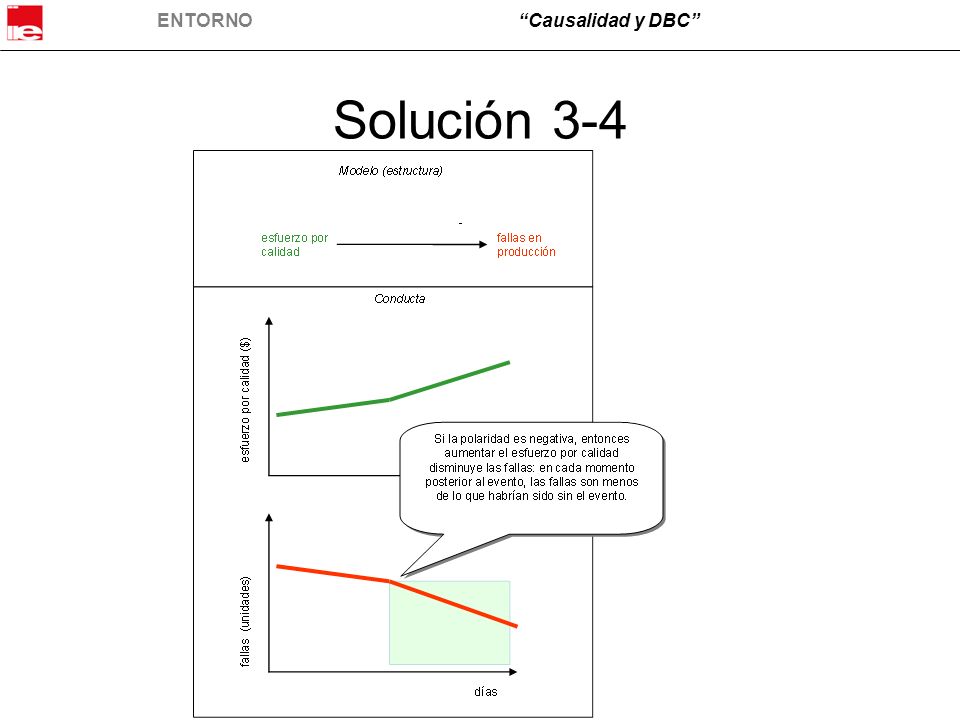

24 ENTORNOCausalidad y DBC Solución 3-4

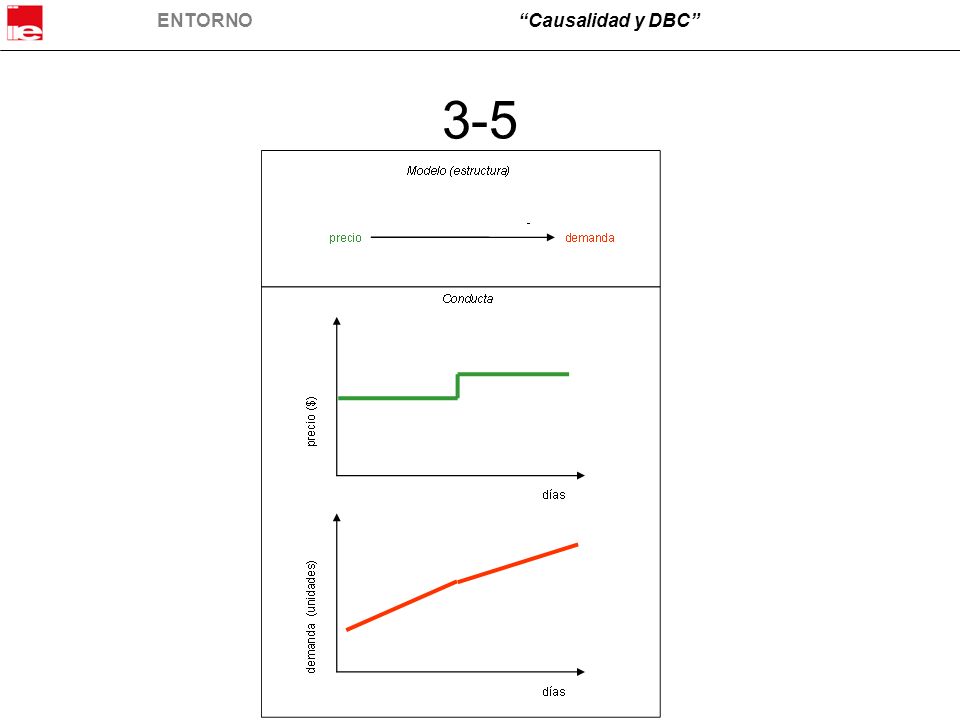

25 ENTORNOCausalidad y DBC 3-5

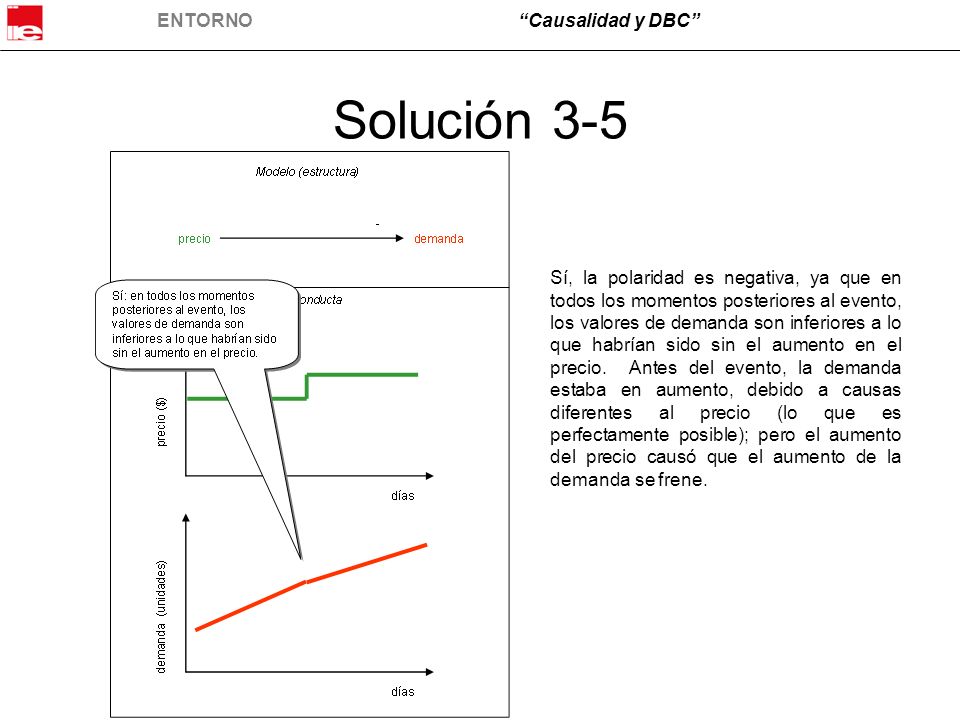

26 ENTORNOCausalidad y DBC Solución 3-5 Sí, la polaridad es negativa, ya que en todos los momentos posteriores al evento, los valores de demanda son inferiores a lo que habrían sido sin el aumento en el precio. Antes del evento, la demanda estaba en aumento, debido a causas diferentes al precio (lo que es perfectamente posible); pero el aumento del precio causó que el aumento de la demanda se frene.

27 ENTORNOCausalidad y DBC 3-6

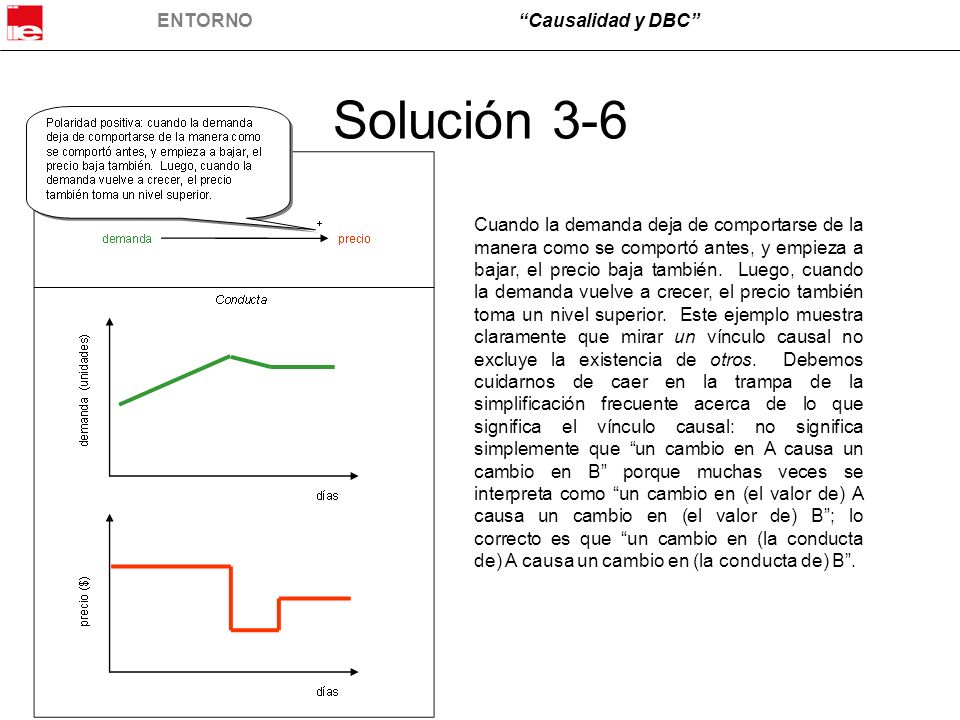

28 ENTORNOCausalidad y DBC Solución 3-6 Cuando la demanda deja de comportarse de la manera como se comportó antes, y empieza a bajar, el precio baja también. Luego, cuando la demanda vuelve a crecer, el precio también toma un nivel superior. Este ejemplo muestra claramente que mirar un vínculo causal no excluye la existencia de otros. Debemos cuidarnos de caer en la trampa de la simplificación frecuente acerca de lo que significa el vínculo causal: no significa simplemente que un cambio en A causa un cambio en B porque muchas veces se interpreta como un cambio en (el valor de) A causa un cambio en (el valor de) B; lo correcto es que un cambio en (la conducta de) A causa un cambio en (la conducta de) B.

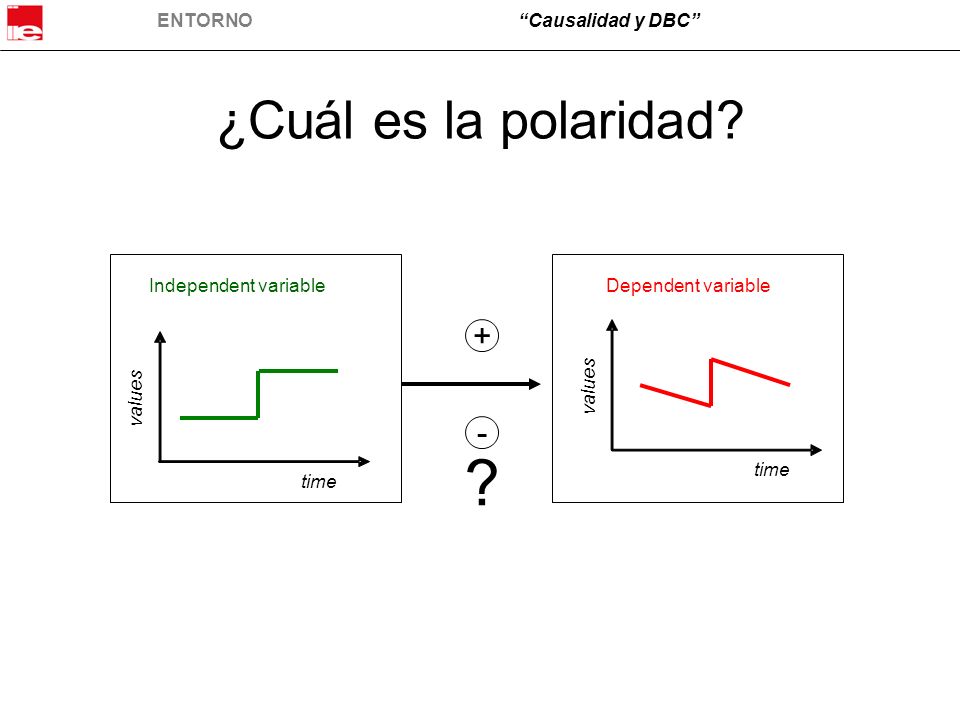

29 ENTORNOCausalidad y DBC ¿Cuál es la polaridad? time values time values Independent variableDependent variable + - ?

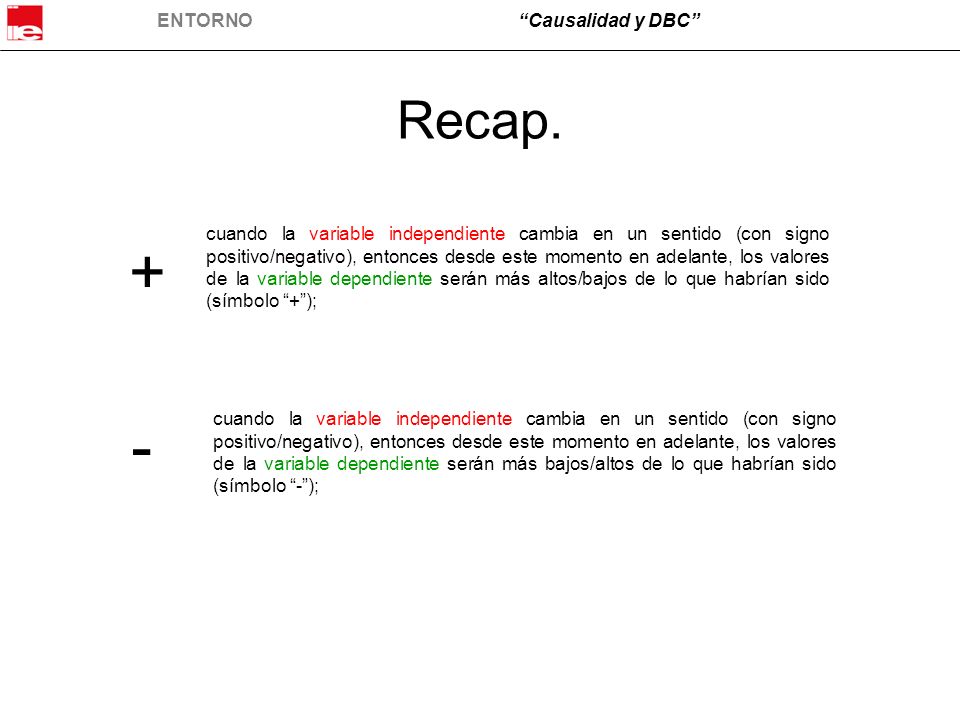

30 ENTORNOCausalidad y DBC Recap. cuando la variable independiente cambia en un sentido (con signo positivo/negativo), entonces desde este momento en adelante, los valores de la variable dependiente serán más altos/bajos de lo que habrían sido (símbolo +); cuando la variable independiente cambia en un sentido (con signo positivo/negativo), entonces desde este momento en adelante, los valores de la variable dependiente serán más bajos/altos de lo que habrían sido (símbolo -); + -
