1 ALGORITMOS Diagramas de flujo Pseudo-código Ejercicios Instalación de C++

2 Diagramas de Flujo INICIO/TERMINAR para indicar en donde empieza el diagrama. OPERACIÓN para plantear instrucciones de asignación (tales como desarrollar una expresión aritmética o mover un dato a otro). DECISIÓN para evaluar una condición y plantear la selección de una alternativa.

3 Diagramas de Flujo FLECHAS para unir los demás símbolos del diagrama e indicar la secuencia de las instrucciones. CONECTOR para realizar una conexión en la misma página CONECTOR para realizar una conexión a otra página. FORMAS CONTINUAS para indicar que se imprime algún resultado

4 ENTRADA MANUAL de datos desde una terminal o teclado del computador ESTRUCTURA REPETIR para plantear instrucciones que se repiten un número no controlado de veces. PROCESO predefinido para la ejecución de un bloque de instrucciones (rutina o función)

5 Normas y recomendaciones para los diagramas de Flujo Indicar claramente dónde empieza y dónde termina. Se debe desarrollar de arriba hacia abajo y de izquierda a derecha. Los símbolos deben dibujarse proporcionales y balanceados unos con otros. En un diagrama se escribe que se hace, no se codifican instrucciones en él. No deben existir ciclos (bucles, loops) infinitos. Un diagrama debe de ser claro y bien presentado.

6 El uso de conectores en ocasiones elimina flechas que dan una mala imagen, el uso exagerado de conectores dificulta el entendimiento del programa. Los nombres que se asignen a las variables o cambios se recomiendan que sean mnemotécnicos, es decir, que indiquen para qué sirve.

7 Algoritmo 1: suma Pseudo-código Diagrama de flujo

8 Algoritmo 2: resta Pseudo-código Diagrama de flujo

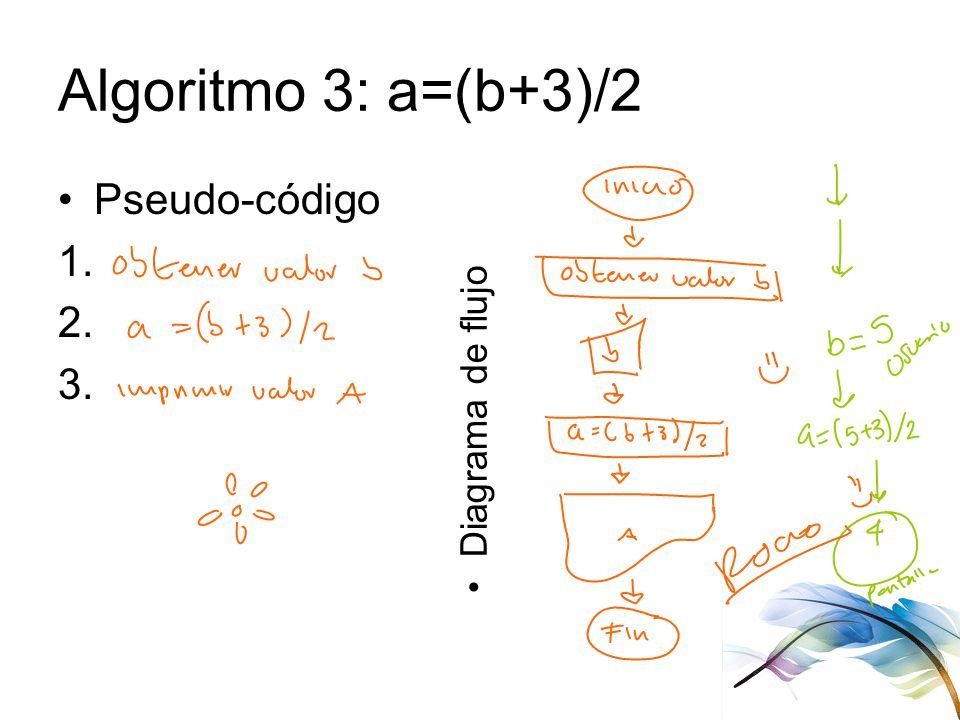

9 Algoritmo 3: a=(b+3)/2 Pseudo-código Diagrama de flujo

10 Algoritmo 4: Pseudo código Diagrama de flujo

11 Algoritmo 5: Diagrama de flujo

12 TAREA: Realiza los algoritmos de las siguientes ecuaciones:
