1 E VERY L IFE H AS A P URPOSE… PrimaX New Product Presentation

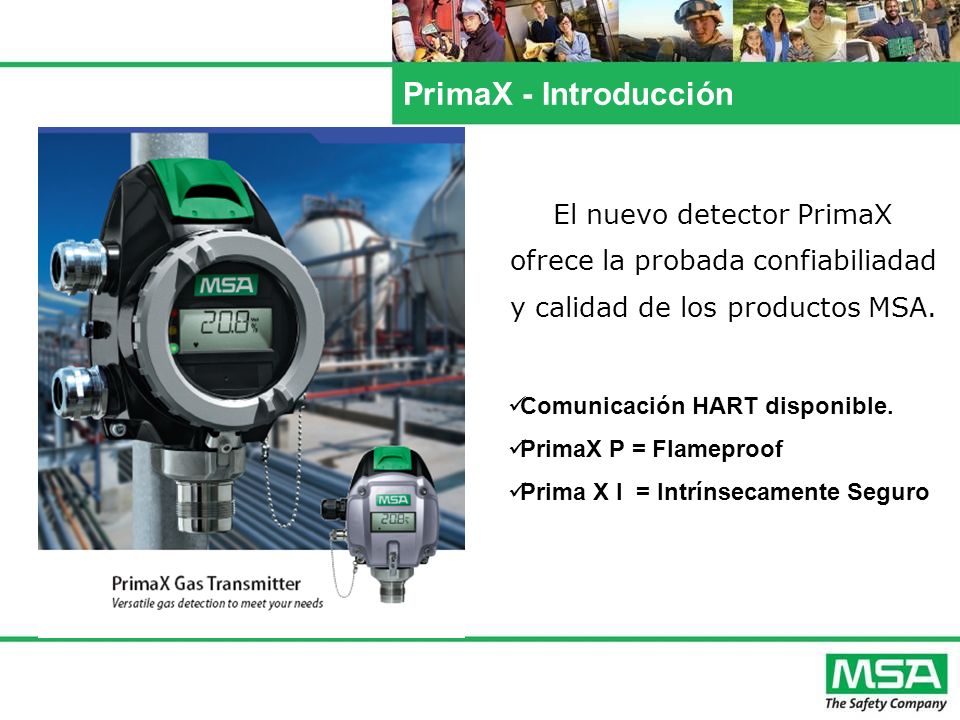

2 PrimaX - Introducción El nuevo detector PrimaX ofrece la probada confiabiliadad y calidad de los productos MSA. Comunicación HART disponible. PrimaX P = Flameproof Prima X I = Intrínsecamente Seguro

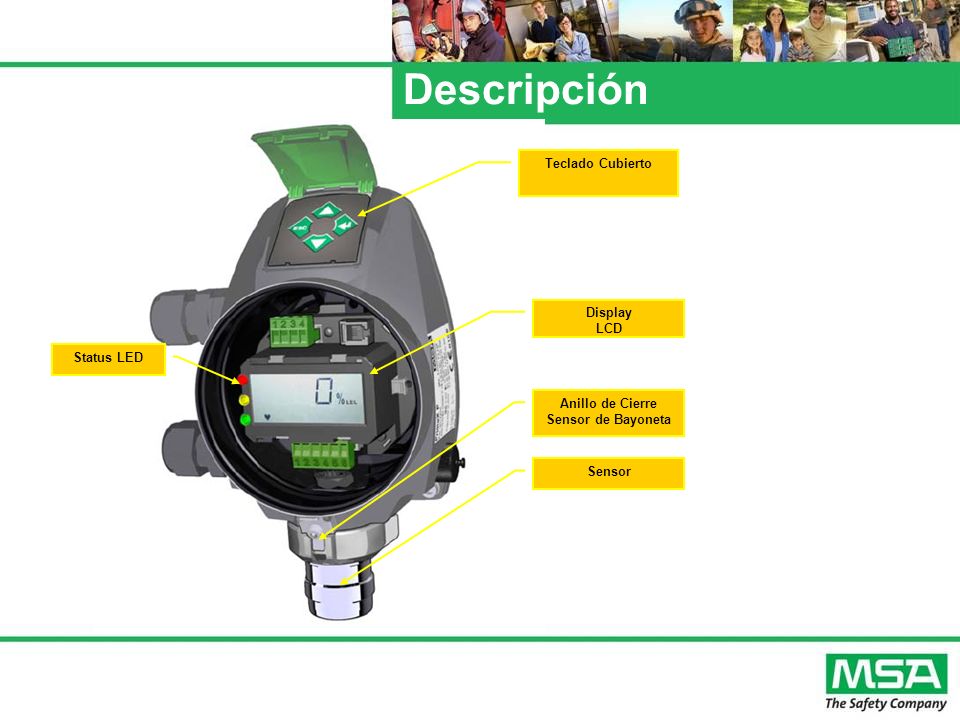

3 Descripción Display LCD Teclado Cubierto Anillo de Cierre Sensor de Bayoneta Status LED Sensor

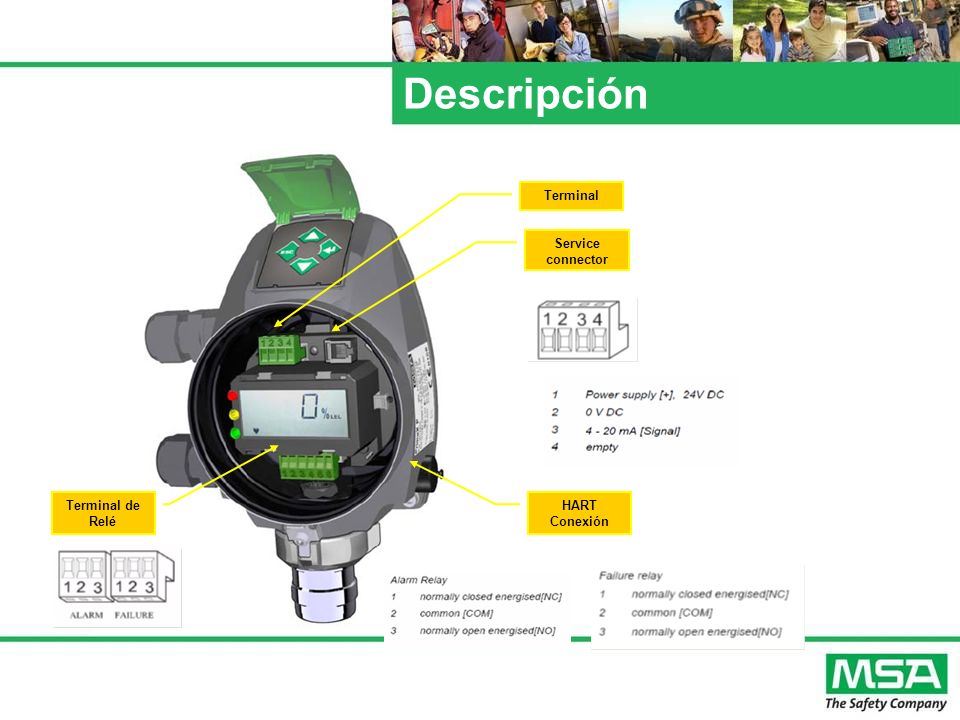

4 Descripción Terminal HART Conexión Terminal de Relé Service connector

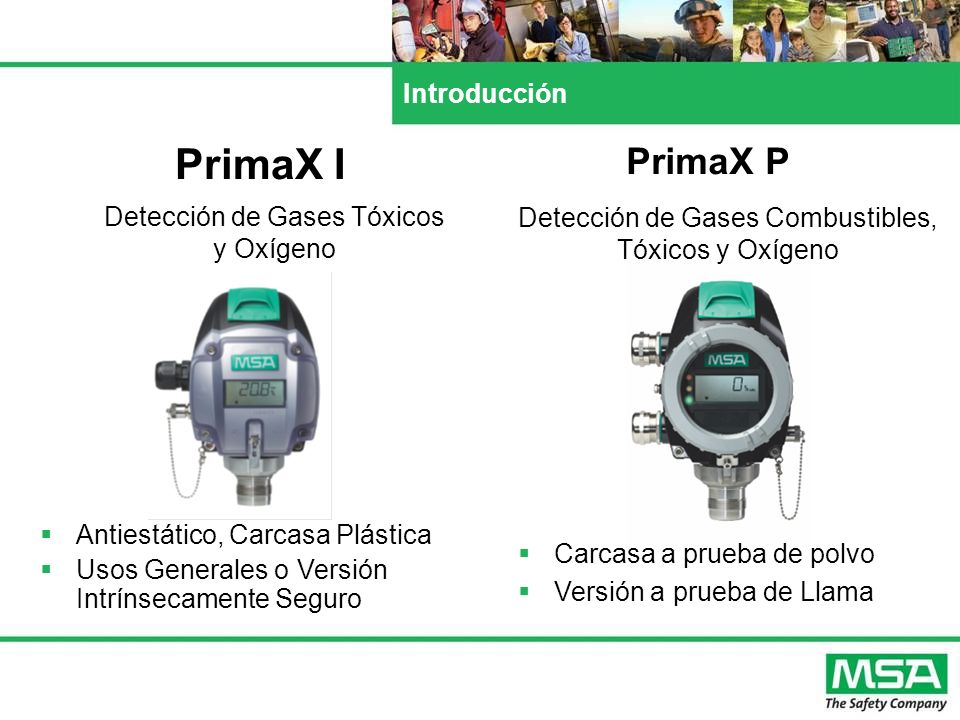

5 Introducción PrimaX I PrimaX P Antiestático, Carcasa Plástica Usos Generales o Versión Intrínsecamente Seguro Carcasa a prueba de polvo Versión a prueba de Llama Detección de Gases Tóxicos y Oxígeno Detección de Gases Combustibles, Tóxicos y Oxígeno

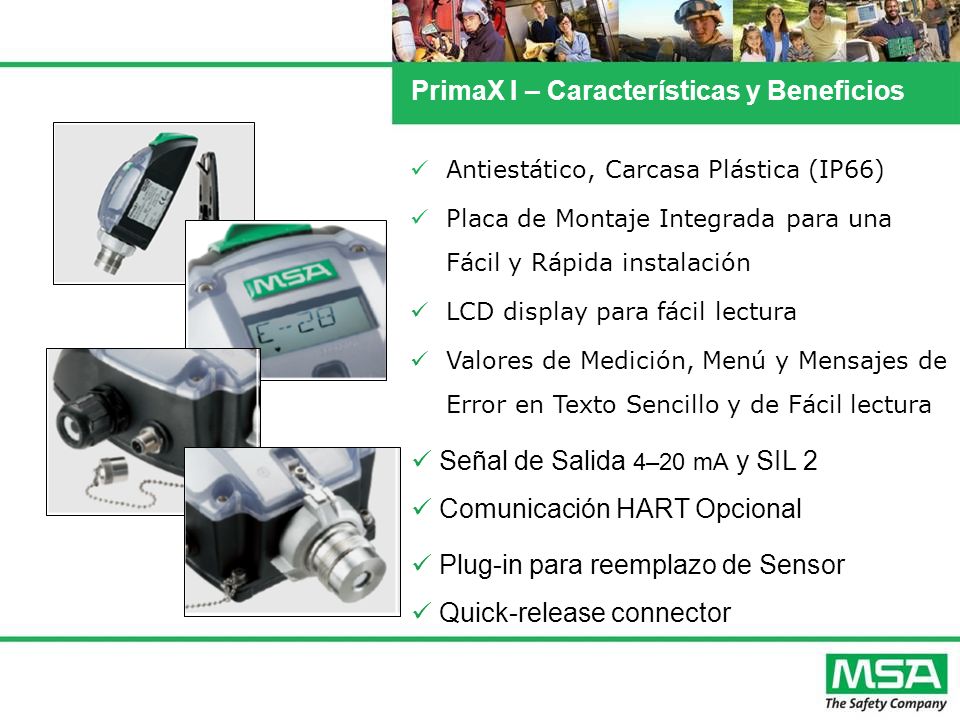

6 PrimaX I – Características y Beneficios Antiestático, Carcasa Plástica (IP66) Placa de Montaje Integrada para una Fácil y Rápida instalación LCD display para fácil lectura Valores de Medición, Menú y Mensajes de Error en Texto Sencillo y de Fácil lectura Señal de Salida 4–20 mA y SIL 2 Comunicación HART Opcional Plug-in para reemplazo de Sensor Quick-release connector

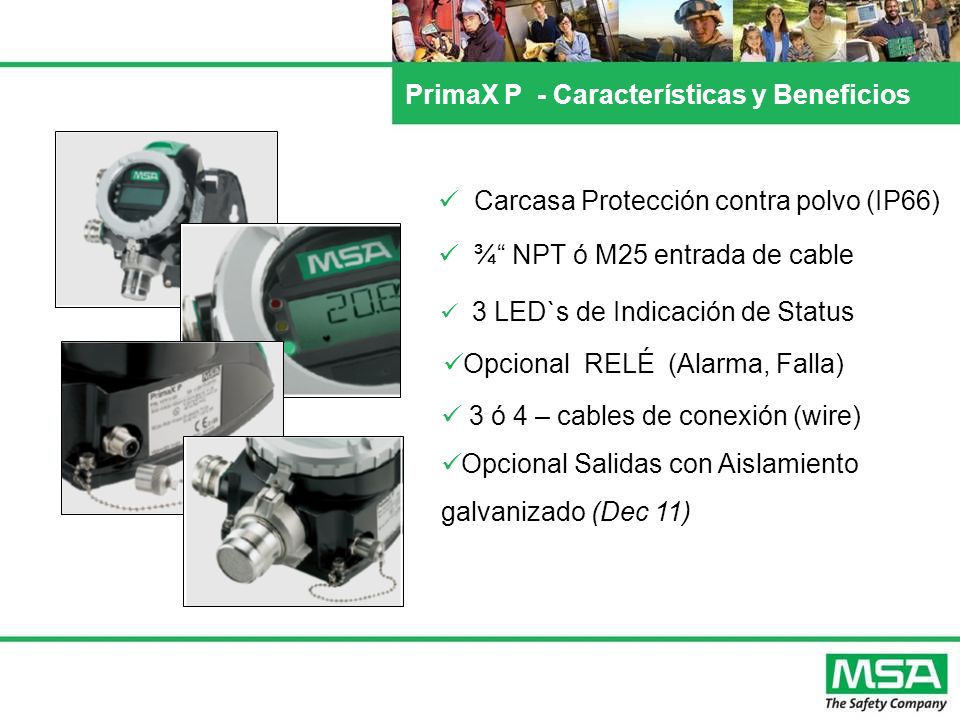

7 PrimaX P - Características y Beneficios Carcasa Protección contra polvo (IP66) ¾ NPT ó M25 entrada de cable 3 LED`s de Indicación de Status Opcional RELÉ (Alarma, Falla) 3 ó 4 – cables de conexión (wire) Opcional Salidas con Aislamiento galvanizado (Dec 11)

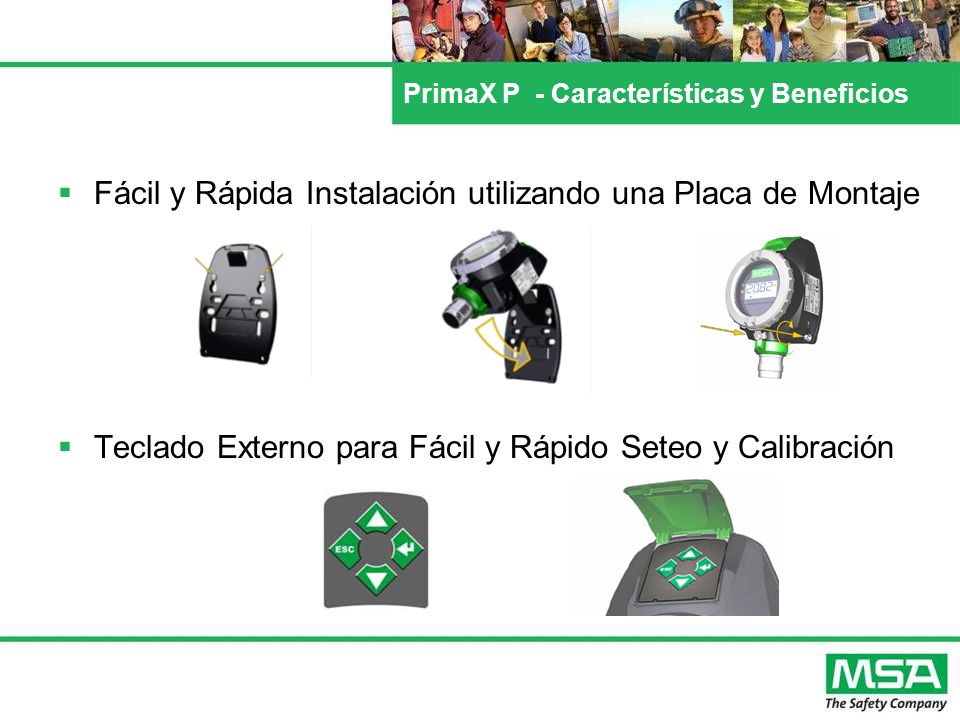

8 PrimaX P - Características y Beneficios Fácil y Rápida Instalación utilizando una Placa de Montaje Teclado Externo para Fácil y Rápido Seteo y Calibración

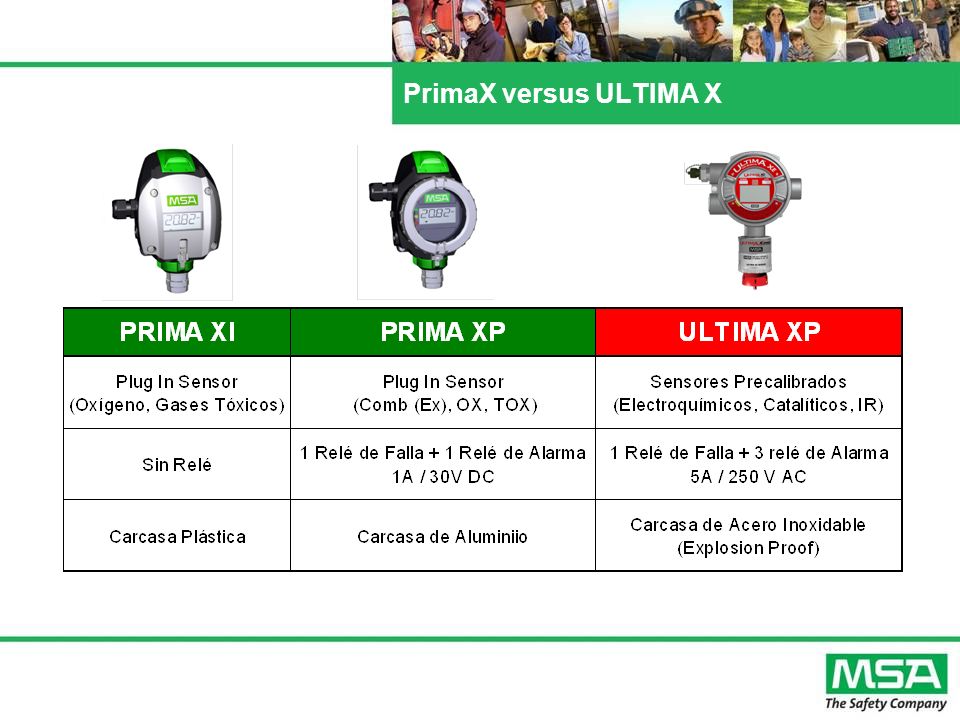

9 PrimaX versus ULTIMA X

10 Características PrimaX IPrimaX P Temperatura de Operación O2: °C CO: °C H2S: °C Tiempo de Respuesta t50 30 sec. (Oxígeno & Gases Tóxicos) Temperatura de Operación Sensor de Explosividad °C Tiempo de respuesta t50 10 sec. (EX (combustible)) t50 30 sec. (Oxígeno y Gases Tóxicos)

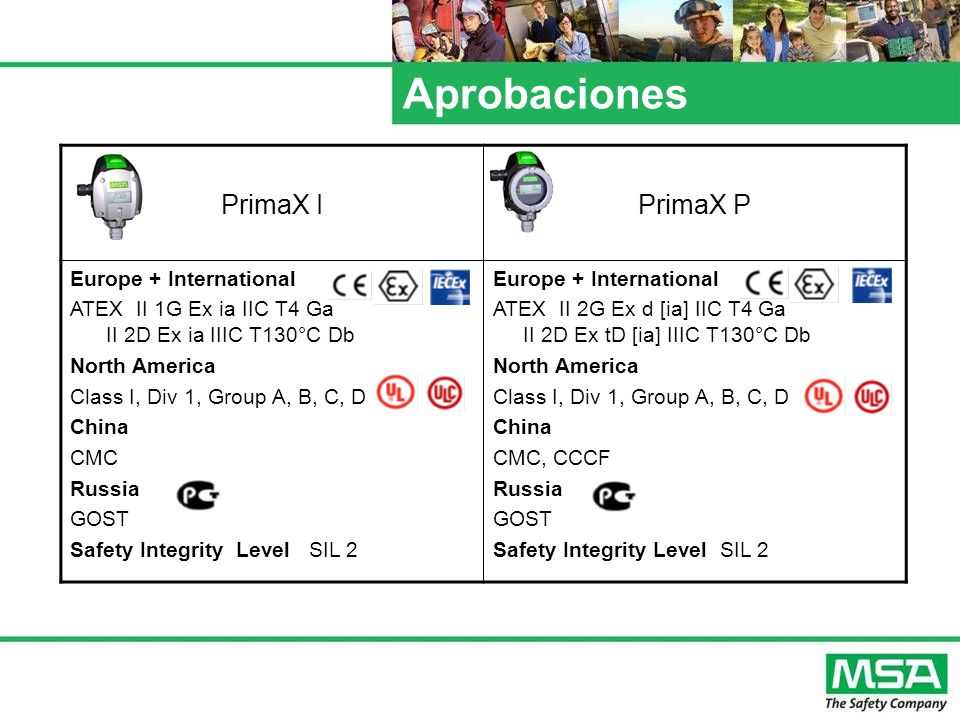

11 Aprobaciones PrimaX IPrimaX P Europe + International ATEX II 1G Ex ia IIC T4 Ga II 2D Ex ia IIIC T130°C Db North America Class I, Div 1, Group A, B, C, D China CMC Russia GOST Safety Integrity Level SIL 2 Europe + International ATEX II 2G Ex d [ia] IIC T4 Ga II 2D Ex tD [ia] IIIC T130°C Db North America Class I, Div 1, Group A, B, C, D China CMC, CCCF Russia GOST Safety Integrity Level SIL 2

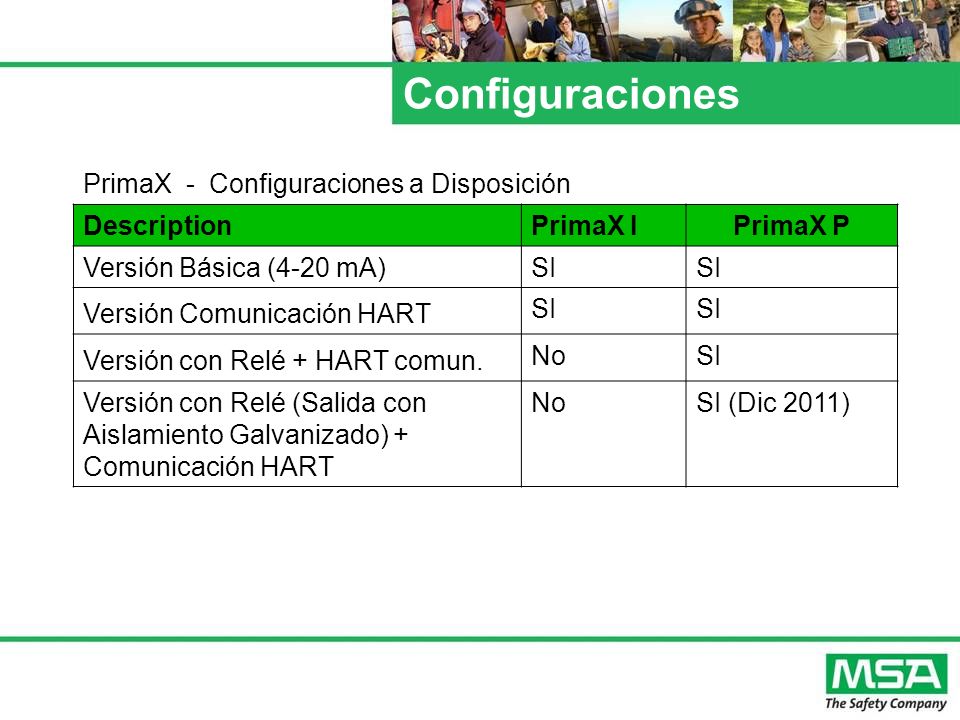

12 Configuraciones PrimaX - Configuraciones a Disposición Description PrimaX IPrimaX P Versión Básica (4-20 mA) SI Versión Comunicación HART SI Versión con Relé + HART comun. NoSI Versión con Relé (Salida con Aislamiento Galvanizado) + Comunicación HART NoSI (Dic 2011)

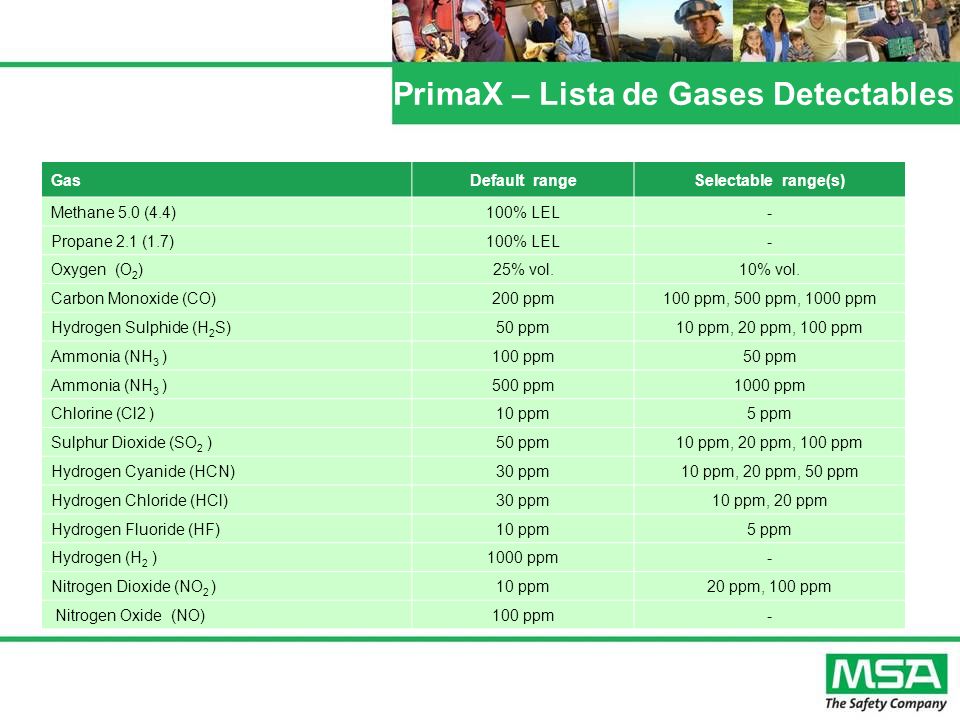

13 PrimaX – Lista de Gases Detectables GasDefault rangeSelectable range(s) Methane 5.0 (4.4) 100% LEL- Propane 2.1 (1.7) 100% LEL- Oxygen (O 2 ) 25% vol.10% vol. Carbon Monoxide (CO) 200 ppm100 ppm, 500 ppm, 1000 ppm Hydrogen Sulphide (H 2 S) 50 ppm10 ppm, 20 ppm, 100 ppm Ammonia (NH 3 ) 100 ppm50 ppm Ammonia (NH 3 ) 500 ppm1000 ppm Chlorine (Cl2 ) 10 ppm5 ppm Sulphur Dioxide (SO 2 ) 50 ppm10 ppm, 20 ppm, 100 ppm Hydrogen Cyanide (HCN) 30 ppm10 ppm, 20 ppm, 50 ppm Hydrogen Chloride (HCl) 30 ppm10 ppm, 20 ppm Hydrogen Fluoride (HF) 10 ppm5 ppm Hydrogen (H 2 ) 1000 ppm- Nitrogen Dioxide (NO 2 ) 10 ppm20 ppm, 100 ppm Nitrogen Oxide (NO) 100 ppm-

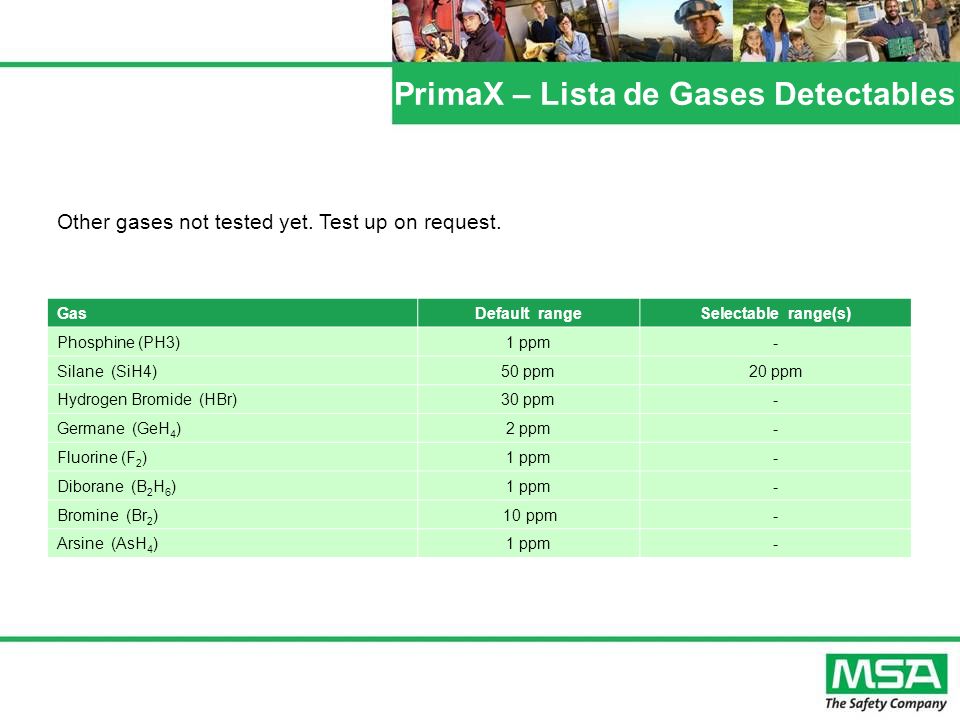

14 PrimaX – Lista de Gases Detectables Other gases not tested yet. Test up on request. GasDefault rangeSelectable range(s) Phosphine (PH3) 1 ppm- Silane (SiH4) 50 ppm20 ppm Hydrogen Bromide (HBr) 30 ppm- Germane (GeH 4 ) 2 ppm- Fluorine (F 2 ) 1 ppm- Diborane (B 2 H 6 ) 1 ppm- Bromine (Br 2 ) 10 ppm- Arsine (AsH 4 ) 1 ppm-

15 Aplicaciones Agricultura (Fertilizantes) Construcción Depósito de Materiales Peligrosos Laboratorios Empresa de Servicios Públicos Industria Siderúrgica Industria Automotriz Industria Alimenticia OGP Plantas Químicas Plantas de Energía Tratamiento de Aguas Residuales

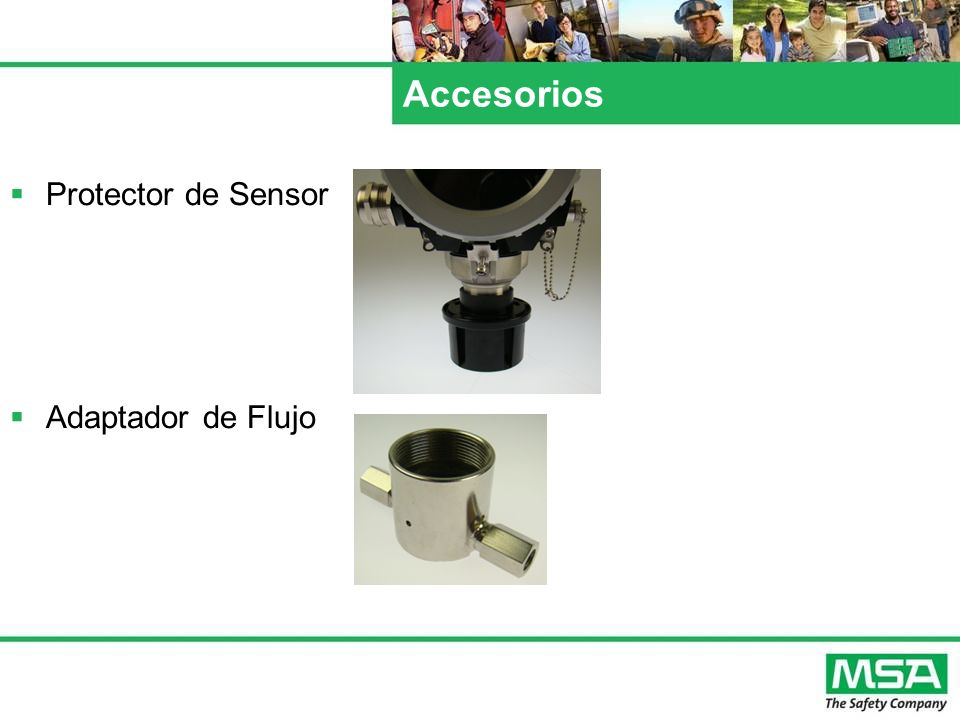

16 Accesorios Protector de Sensor Adaptador de Flujo

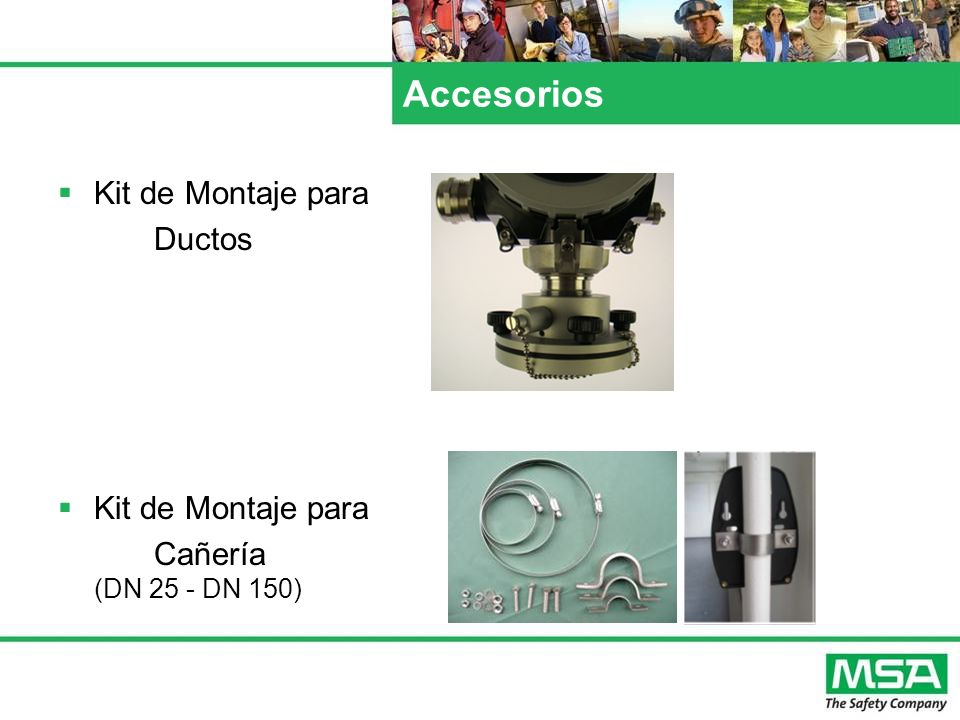

17 Accesorios Kit de Montaje para Ductos Kit de Montaje para Cañería (DN 25 - DN 150)

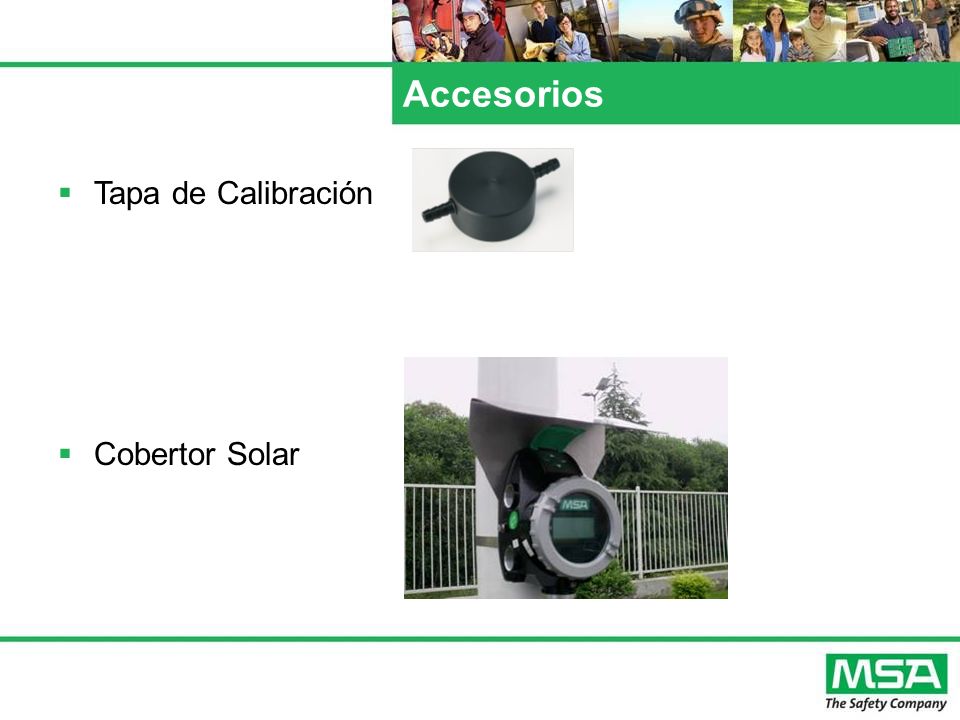

18 Accesorios Tapa de Calibración Cobertor Solar

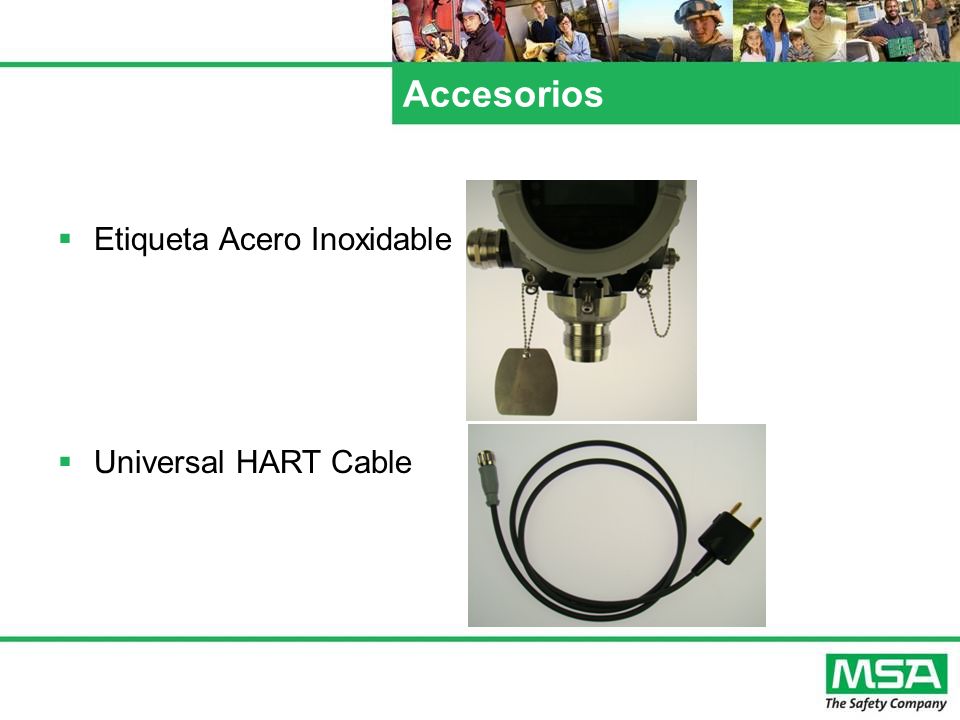

19 Accesorios Etiqueta Acero Inoxidable Universal HART Cable
