Presentación del tema: "Asahi/América Actuadores Eléctricos Serie 94 Historia : n Se Establece la Producción en 1994 n Diseño Propio n Manufactura Completa Propia n Confiabilidad."— Transcripción de la presentación:

1

2 Asahi/América Actuadores Eléctricos Serie 94

3 Historia : n Se Establece la Producción en 1994 n Diseño Propio n Manufactura Completa Propia n Confiabilidad en Campo n Precio Competitivo Asahi/América Actuadores Eléctricos Serie 94

4 SERIE 94 CAJA EN ZYTEL FR 50 CAJA NEMA 4X (IP 56) OPERACIÓN MANUAL BARRA TERMINAL DE MOTOR PROTEGIDO TERMICAMENTE 16 PUNTOS

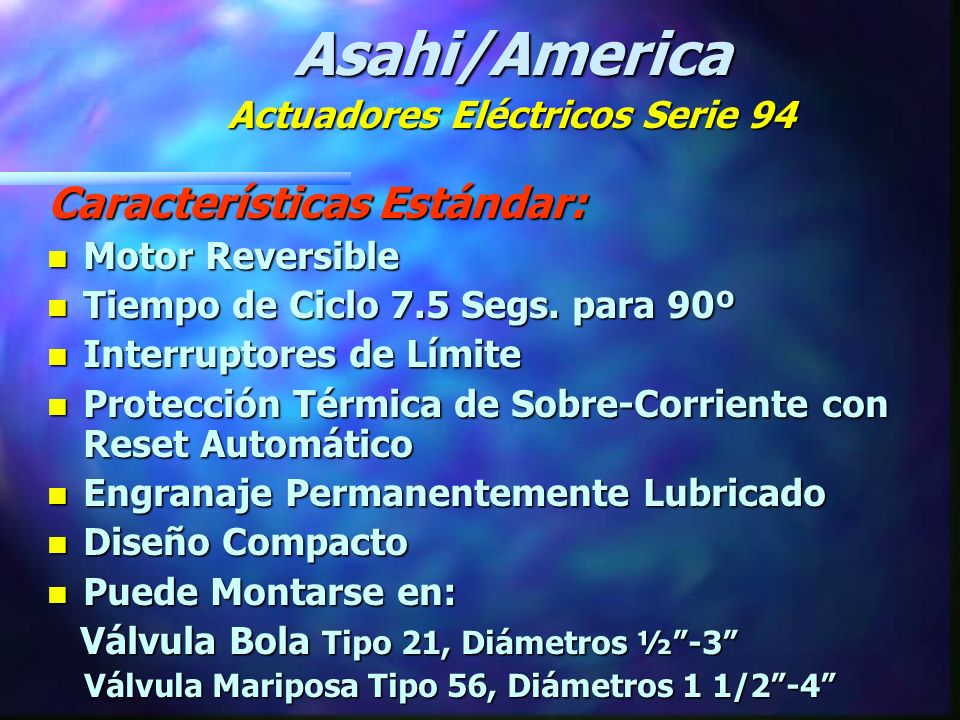

5 Características Estándar: n Motor Reversible n Tiempo de Ciclo 7.5 Segs. para 90º n Interruptores de Límite n Protección Térmica de Sobre-Corriente con Reset Automático n Engranaje Permanentemente Lubricado n Diseño Compacto n Puede Montarse en: Válvula Bola Tipo 21, Diámetros ½-3 Válvula Bola Tipo 21, Diámetros ½-3 Válvula Mariposa Tipo 56, Diámetros 1 1/2-4 Válvula Mariposa Tipo 56, Diámetros 1 1/2-4 Asahi/America Actuadores Eléctricos Serie 94

6 Características Únicas : Nema 4x (IP 56) con accesorios de Acero Inoxidable Nema 4x (IP 56) con accesorios de Acero Inoxidable Cumple UL/CSA Retardo a la Flama Cumple UL/CSA Retardo a la Flama Marcado C E Marcado C E Base de Montaje ISO Base de Montaje ISO Tratamiento Térmico, Engranes Endurecidos Tratamiento Térmico, Engranes Endurecidos Ciclo de trabajo del 100% Ciclo de trabajo del 100% Indicador de Posición/ Operación Manual Indicador de Posición/ Operación Manual Barra con 16 terminales Barra con 16 terminales Asahi/América Actuadores Eléctricos Serie 94

7 Opciones: n Varios Voltajes n Interruptores de Límite Adicionales n Potenciometro de Retroalimentación n Control con 2 cables n Temporizador para tiempo de Ciclo n Tiempos de Ciclo Extendidos n Kit 180º Excéntrico n Freno Mecánico n Calentador y Termostato n Posicionador Electrónico n Paquete de Baterías a Prueba de Falla Asahi/América Actuadores Eléctricos Serie 94

8 n Caja: Cubierta Plástica, Base de aluminio n Ciclo de trabajo del 25% solamente n Partes Plásticas en engranaje n Operación Manual sin des-embrague n Moldeado en Arena n Tornillería Cadminizada fácil corrosión, recubrimiento epóxico opcional n Problemas debido a un mal alineamiento en engranaje n Multiples Vendedores Para: Manufactura y Soporte Técnico Asahi/America Series 94 Vs la Competencia

9 Especificaciones de Ingeniería : n Modelos:A94, B94 n Torque: in-lbs. (17-34 N-m) (17-34 N-m) n Voltaje: 120 VCA 50/60 Hz n Consumo de Corriente:.75 Amps (LR) n Ciclo de Trabajo: A %, B-94-75% n Motor Protegido Térmicamente CE Compliable CE Compliable Asahi/América Actuadores Eléctricos Serie 94

10 Especificaciones de Ingeniería n Entrada Conduit: ½ NPT, 2 Entradas n Caja: Nema 4X (IP 56) n Max. Temperatura: 150º F (65º C) n Interruptores: Dos SPDT (15 amps) n Tiempo de Ciclo: 7.5 Segs. / 90º n Círculo de Montaje: ISO n Operación Manual: Des-embrague Asahi/América Actuadores Eléctricos Serie 94
