1 Vigilohm

2 2 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Esquema IT Definición El punto neutro del transformador BT no está conectado a una toma de tierra L1 L2 L3 N Estudio de los ECT

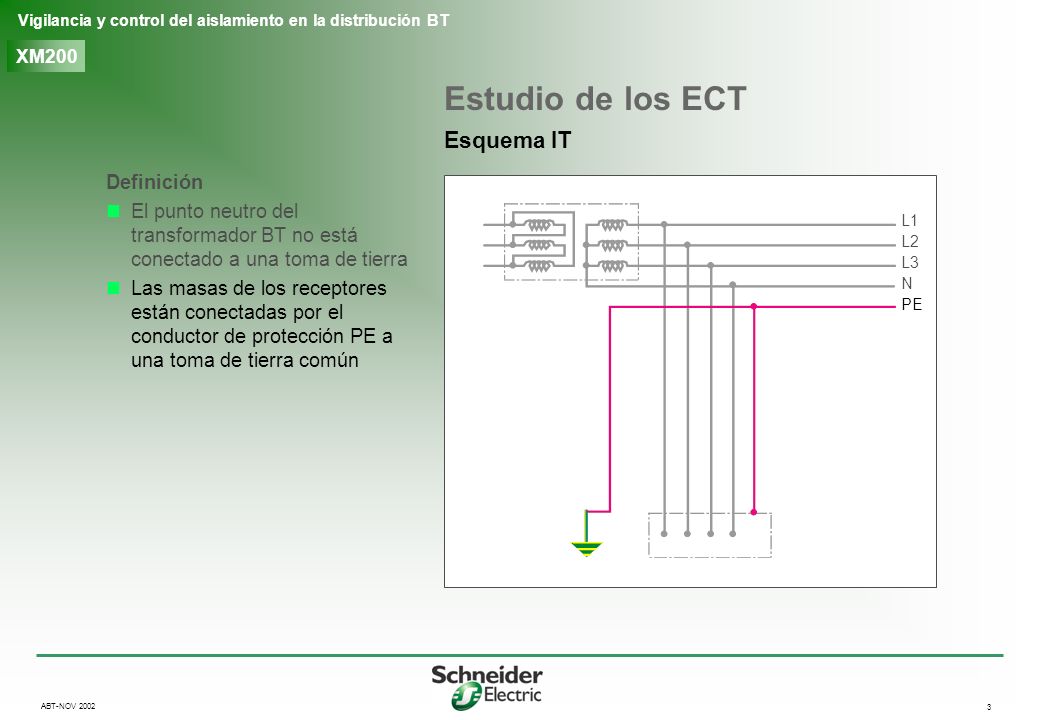

3 3 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Esquema IT Definición El punto neutro del transformador BT no está conectado a una toma de tierra Las masas de los receptores están conectadas por el conductor de protección PE a una toma de tierra común L1 L2 L3 N PE Estudio de los ECT

4 4 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Esquema IT Definición El punto neutro del transformador BT no está conectado a una toma de tierra Las masas de los receptores están conectadas por el conductor de protección PE a una toma de tierra común o a tomas de tierra separadas L1 L2 L3 N PE Estudio de los ECT

5 5 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Continuidad de servicio en esquemas de conexión a tierra IT Imperativo del régimen IT Medida permanente del aislamiento a tierra Señalizar el primer defecto …para asegurar una excelente continuidad de servicio Controlador de aislamiento Por inyección de corriente alterna Búsqueda de los defectos manualmente automáticamente Umbral de protección Umbral de defecto XM200

6 6 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Vigilohm System gama estándar 2 niveles a considerar : controlador de aislamiento. VIGILOHM XM200 XM200 control permanente del aislamiento medida de la resistencia de aislamiento y de la capacidad de fugas detección de defecto umbral de defecto prevención de defecto umbral de prevención memorización de defecto fugitivo temporización regulable señalización - en cara anterior - a distancia (contactos de salida) 2,5 Hz

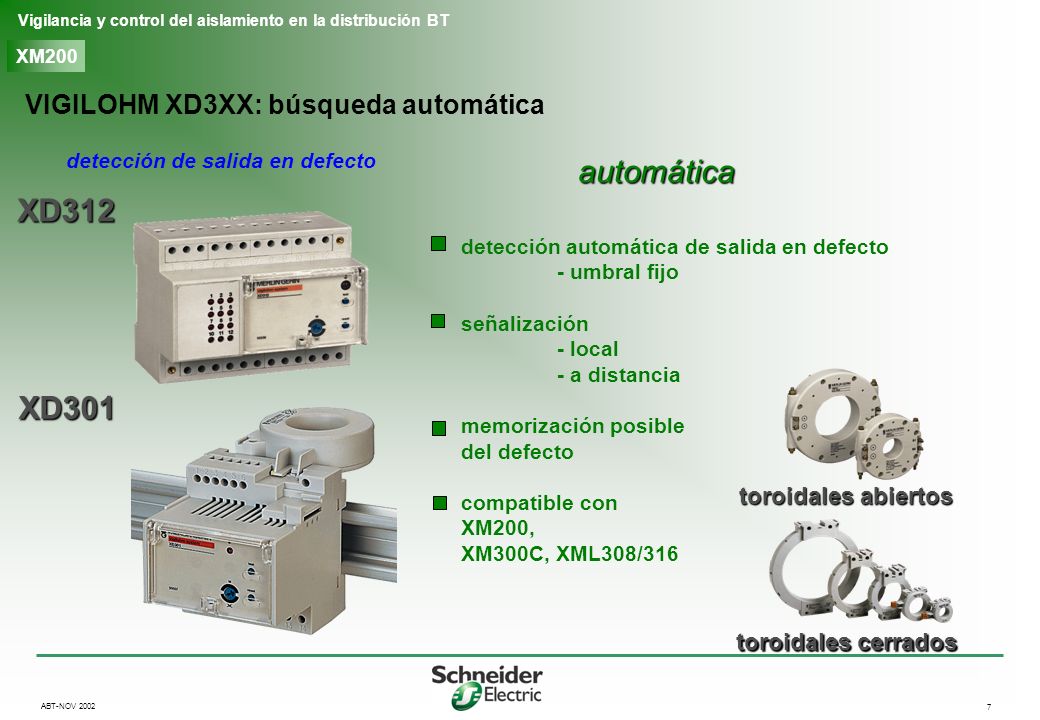

7 7 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 VIGILOHM XD3XX: búsqueda automática detección de salida en defecto XD312 XD301 toroidales abiertos toroidales cerrados automática detección automática de salida en defecto - umbral fijo señalización - local - a distancia memorización posible del defecto compatible con XM200, XM300C, XML308/316

8 8 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 XP50, XP100 VIGILOHM XRM: búsqueda manual detección de salida en defecto manual búsqueda manual de salida en defecto - búsqueda de defecto < 5 kohms - display numérico compatible con XM200, XM300C, XML308/316 Receptor móbil XRM

9 9 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Búsqueda del defecto en tensión ManualAutomatica Generador XGR

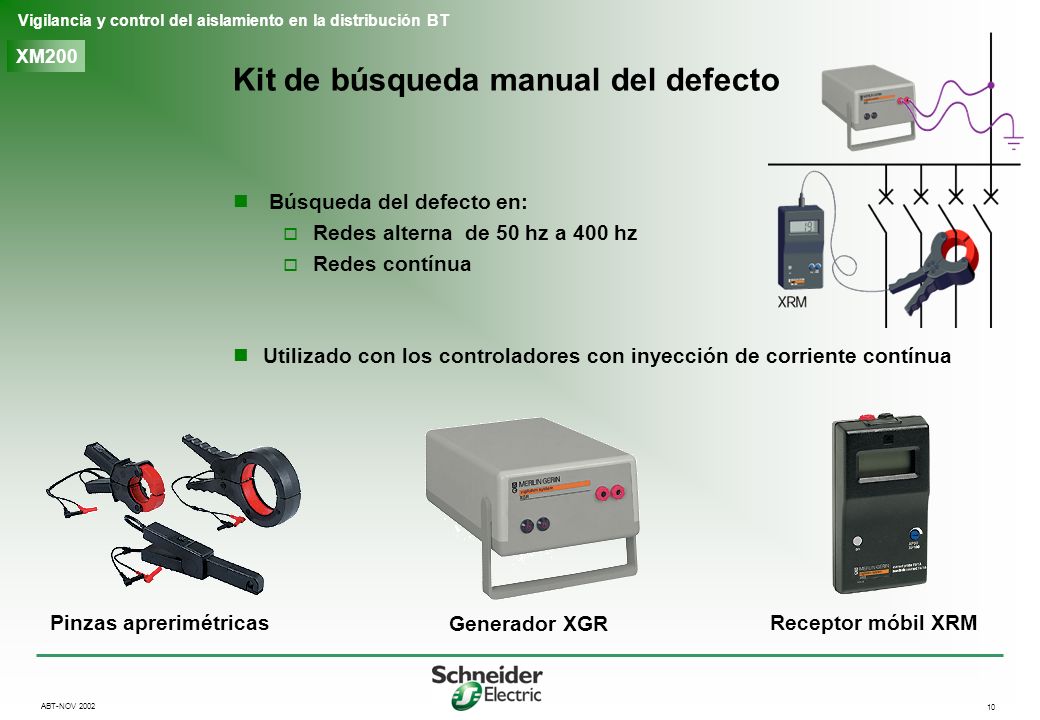

10 10 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Kit de búsqueda manual del defecto Generador XGR Receptor móbil XRM Pinzas aprerimétricas Búsqueda del defecto en: Redes alterna de 50 hz a 400 hz Redes contínua Utilizado con los controladores con inyección de corriente contínua

11 11 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defecto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento

12 12 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Funcionamiento 1

13 13 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Funcionamiento 1

14 Vigilohm

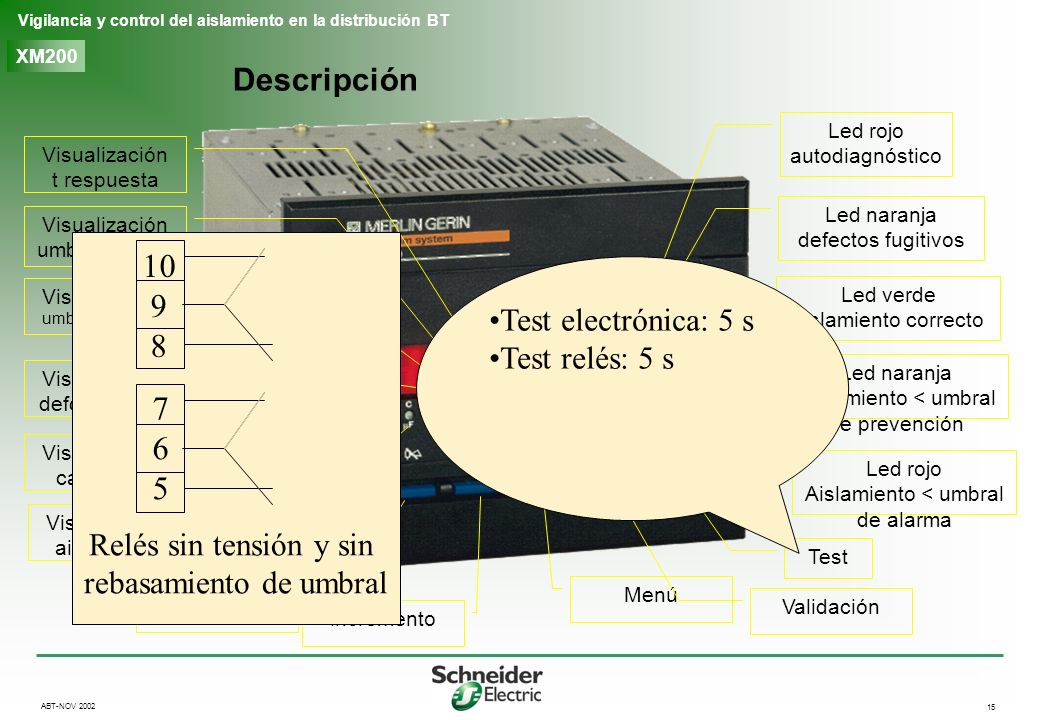

15 15 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defcto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Test electrónica: 5 s Test relés: 5 s Relés sin tensión y sin rebasamiento de umbral

16 16 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defcto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Valor de fábrica 30k Umbral de prevención = 0,8 x Rieq Rieq = inicial con todas las cargas funcionando

17 17 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defcto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Valor de fábrica Sa = 02 k Valor de fábrica Sa = 02 k De 0,1 a 20 k Un (V) Io max. (mA) 48 K 127 K 220 K 380 K 440 K 660 K 50 mA0,61,73,05,05,89,0 150 mA0,40,61,01,71,92,9 300 mA0,30,50,91,41,5 500 mA0,20,30,50,60,9

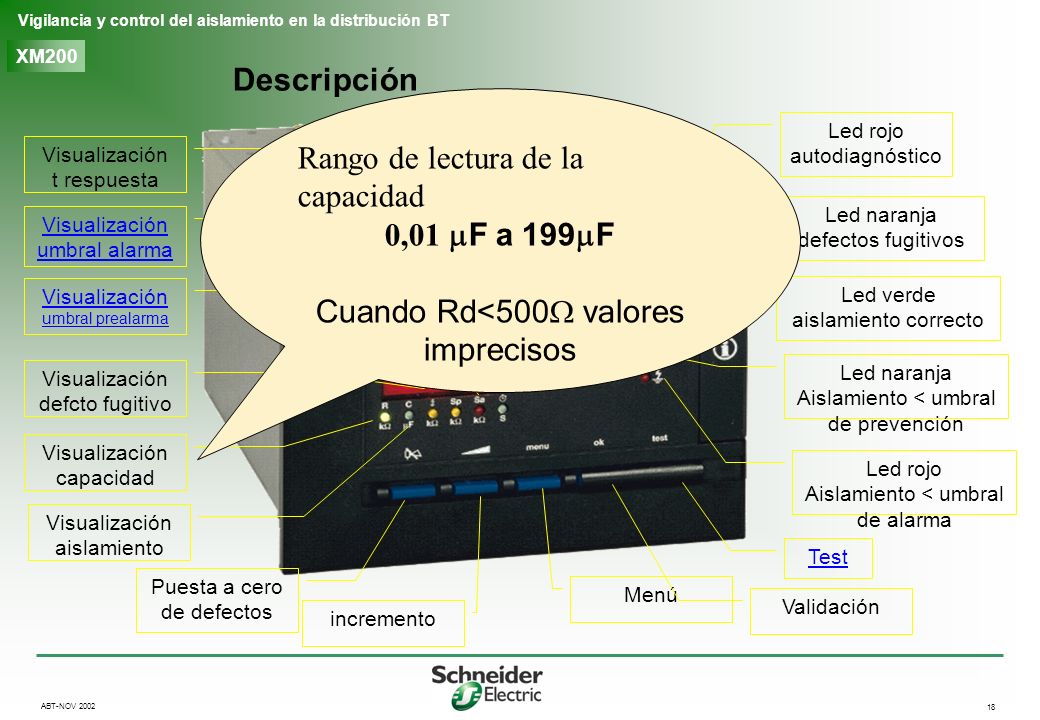

18 18 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defcto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Rango de lectura de la capacidad 0,01 F a 199 F Cuando Rd<500 valores imprecisos

19 19 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defecto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Rango de lectura de la resistencia De aislamiento del XM200 De 0,01 k a 999 k

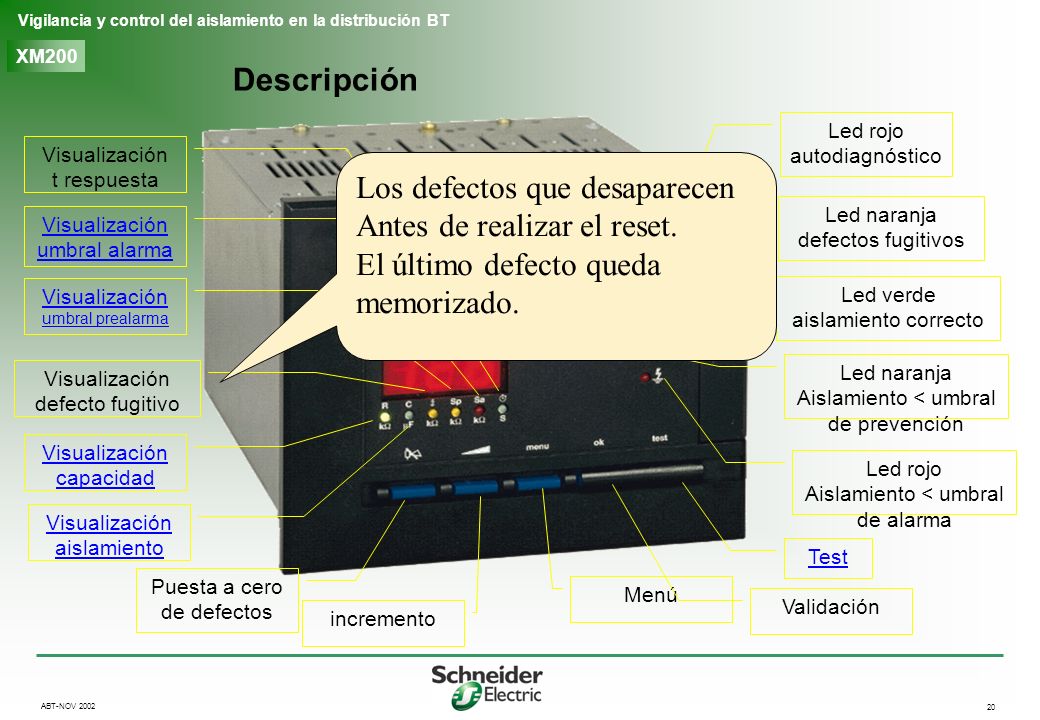

20 20 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defecto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Los defectos que desaparecen Antes de realizar el reset. El último defecto queda memorizado.

21 21 Vigilancia y control del aislamiento en la distribución BT ABT-NOV 2002 XM200 Descripción Led rojo autodiagnóstico Led naranja defectos fugitivos Led verde aislamiento correcto Led naranja Aislamiento < umbral de prevención Led rojo Aislamiento < umbral de alarma Test Menú Validación incremento Puesta a cero de defectos Visualización umbral prealarma Visualización umbral alarma Visualización defecto fugitivo Visualización t respuesta Visualización capacidad Visualización aislamiento Regulable de 0 a 30 s ( 15s reg de fábrica) Para un tiempo inferior al seleccionado los fenómenos no se tienen en cuenta
