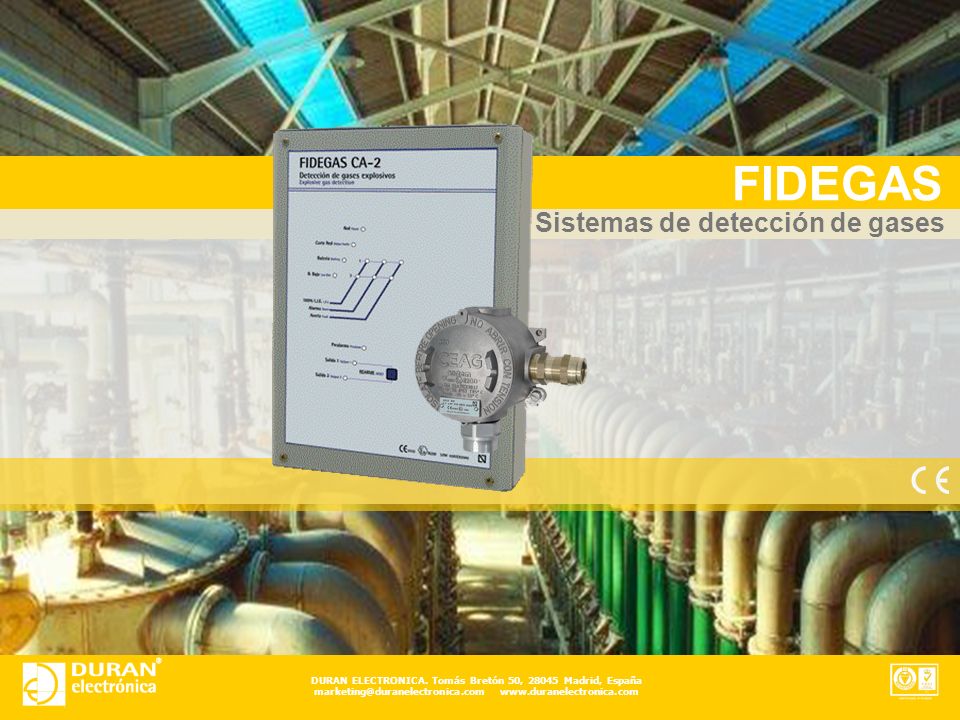

1 FIDEGAS Sistemas de detección de gases

2 FIDEGAS CA presentación
Central de detección de gases tóxicos y explosivos provista de entradas estándar 4-20mA para , 4 y 8 detectores. Desarrollada para su instalación exclusivamente con los detectores FIDEGAS S/3 (EExd II C T6). Carátula en Español e Inglés. Está provista de: 2 niveles de actuación: Prealarma y Alarma. Salidas disponibles en contactos a 12V CC, 230V CA y LP. Indicaciones de alarma, avería en el cableado. LEDs de Prealarma, alarma, 100% L.I.E., avería y batería auxiliar. Memorización de eventos. Cable de conexión El cable de conexión Central-detector debe ser libre de halógenos, apantallado de 1 mm2 para una longitud máxima de 250 m. La malla deberá estar conectada a TIERRA en la Central y en el detector. Certificado ATEX LOM 03ATEX2095 emitido por el Laboratorio Oficial Madariaga LOM cuando se utiliza conjuntamente con los detectores FIDEGAS S/3.

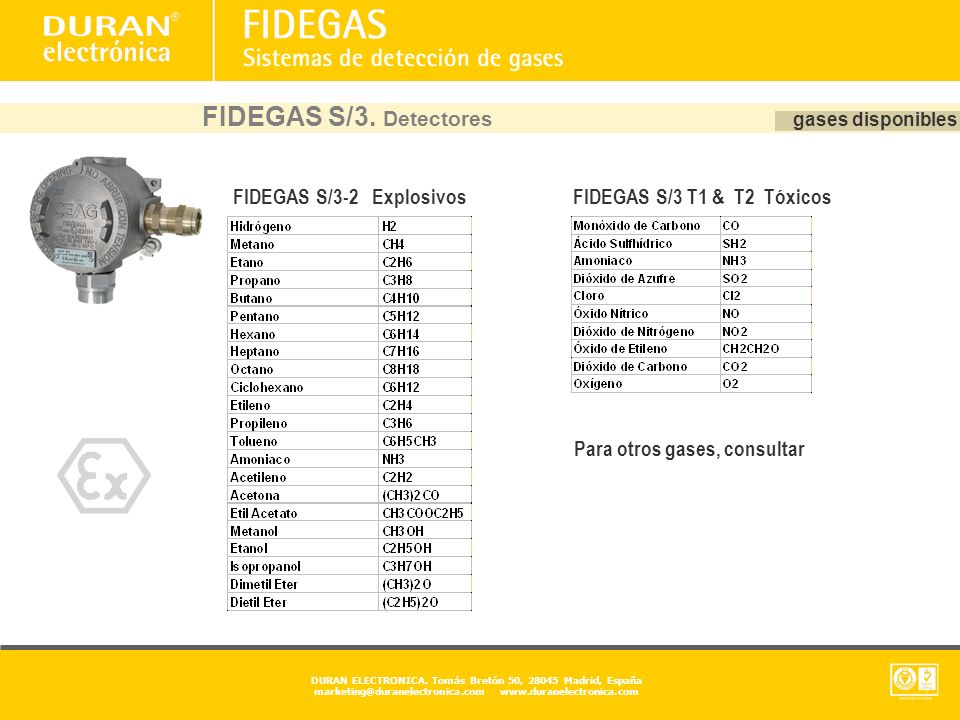

3 FIDEGAS S/3. Detectores FIDEGAS S/3-2 Explosivos
gases disponibles FIDEGAS S/3-2 Explosivos FIDEGAS S/3 T1 & T2 Tóxicos Para otros gases, consultar

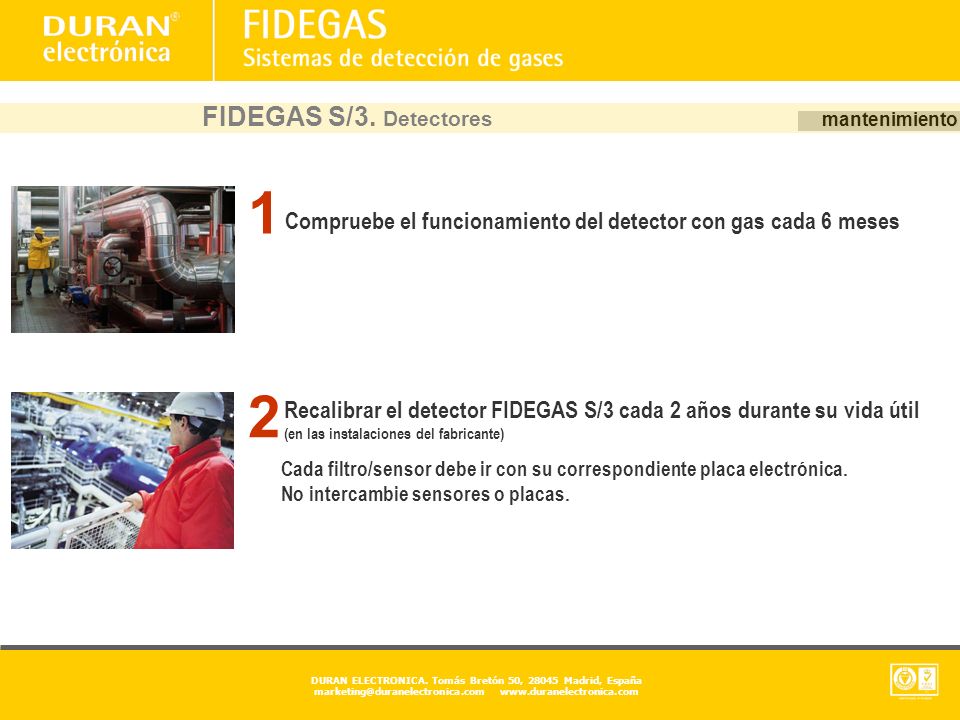

4 FIDEGAS S/3. Detectores mantenimiento Cada filtro/sensor debe ir con su correspondiente placa electrónica. No intercambie sensores o placas. Recalibrar el detector FIDEGAS S/3 cada 2 años durante su vida útil (en las instalaciones del fabricante) Compruebe el funcionamiento del detector con gas cada 6 meses 1 2

5 FIDEGAS S/3. Detectores mantenimiento Desmontaje y Sustitución del detector FIDEGAS S/3 Desconecte todos los cables del conector marcado con 1, 2, 3, y la conexión a tierra. Soltando el prensaestopa, extraiga todo el conjunto (cable + regleta/s). 2. Desconectar el sensor. 3. Desenroscar el filtro/sensor. Tenga cuidado para que el cable plano no se retuerza, ni se enganche con otros componentes. 4. Desatornille los 2 tornillos de sujeción para desmontar la placa electrónica. Cada filtro/sensor debe ir con su placa electrónica. No intercambie sensores o placas.

6 FIDEGAS CA Guía rápida de instalación

7 FIDEGAS CA Guía rápida de instalación
1. Monte la Central en la pared (apertura de puerta a izq. o dcha.) 2. La bolsa de la Central contiene los siguientes repuestos: 2 fusibles de 1A Tubo termo-retráctil para aislar la malla del cable de conexiones detector-central y evitar cortocircuitos Regletas “grupo resistivo” Permite el correcto funcionamiento de la Central cuando NO se vayan a utilizar una o más entradas de detector, o haya que desconectarlas para su revisión. Tornillo M-4. Circuito electrónico 3. Conexión central-detector Fusible 1A. Protege los detectores. Todos los LEDs de avería encendidos indica que el fusible está fundido Aislar la malla con el “tubo termo-retráctil” suministrado y conectarla a tierra en la regleta dispuesta para tal fin. Realizar la conexión central-detector Colocar los grupos resistivos en las entradas de detectores no utilizadas.

8 FIDEGAS CA Guía rápida de instalación Salidas a 230V CA
Realizar la conexión entre C y NC ó C y NA, asegurándose de que el aparato que vaya a ser conectado (electroválvula, contactor, sirena, etc.) tenga una tensión de 230V y que su consumo total en este bloque NO sobrepase el valor del fusible B de 2A. FIDEGAS CA2. Regletas 230V CA PREALARMA: Esta salida está temporizada para activar una extracción durante unos 2 minutos. NO DEBE ACTIVAR ALARMAS Entre C y NA (230V -ALARMA) Entre C y NC (230V -CORTE DE GAS) Salidas a 12V CC Realice la conexión entre C y NC ó C y NA, asegurándose de que el aparato que vaya a ser conectado (electro-válvula, contactor, sirena, etc.) tenga una tensión nominal de 12V y que su consumo total en este bloque NO sobrepase el valor del fusible C de 0,5A. Ejemplo de conexión de una salida a 12V para una electroválvula. FIDEGAS CA2. Regletas 12V CC Libre de Potencial (contacto cerrado y sin tensión). Entre C y NA (ALARMA) Entre C y NC (CORTE DE GAS) CONSIDERACIONES: Al conectar 230V -ó después de un corte de red- espere 30 s antes de REARMAR el sistema. Preste atención a la capacidad de los fusibles (información en el manual) Cuando todos los LEDs de avería estén encendidos, compruebe el estado del fusible 1A

9 1 2 3 FIDEGAS CA Guía rápida de instalación
Comprobación de detectores FIDEGAS S/3: 1 Coloque la máscara en la cabeza del sensor La concentración del bote de comprobación no es adecuada para realizar pruebas de calibración o precisión. Sólo es recomendable su uso como comprobador de la operatividad del detector. 2 Introduzca la cánula en el orificio de la máscara 3 Libere gas durante 2 s. para provocar una alarma Espere 3 s antes de repetir la operación ya que la concentración de gas necesaria para disparar la ALARMA permanece aproximadamente 2 minutos en la máscara.

10 FIDEGAS C presentación
Central de detección de gases explosivos provista para 2, 6 y 12 detectores. Desarrollada exclusivamente para detectores FIDEGAS S/10. Carátula en Español e Inglés FIDEGAS C está provista de: 2 niveles de actuación: prealarma y alarma Salidas disponibles en contactos a 12V CC y 230V CA LEDs de red, prealarma, alarma y salida, Pulsador de rearme Salida de prealarma Detector FIDEGAS S/10 Tipo de sensor: Catalítico Alimentación: 12V CC Consumo: 120mA Vida útil: 5 años Área de cobertura: 15 m2 Tipo de gas: G. natural (metano), butano-propano Rango de medida: De 0 a 100% L.I.E. Grado de protección: IP 435

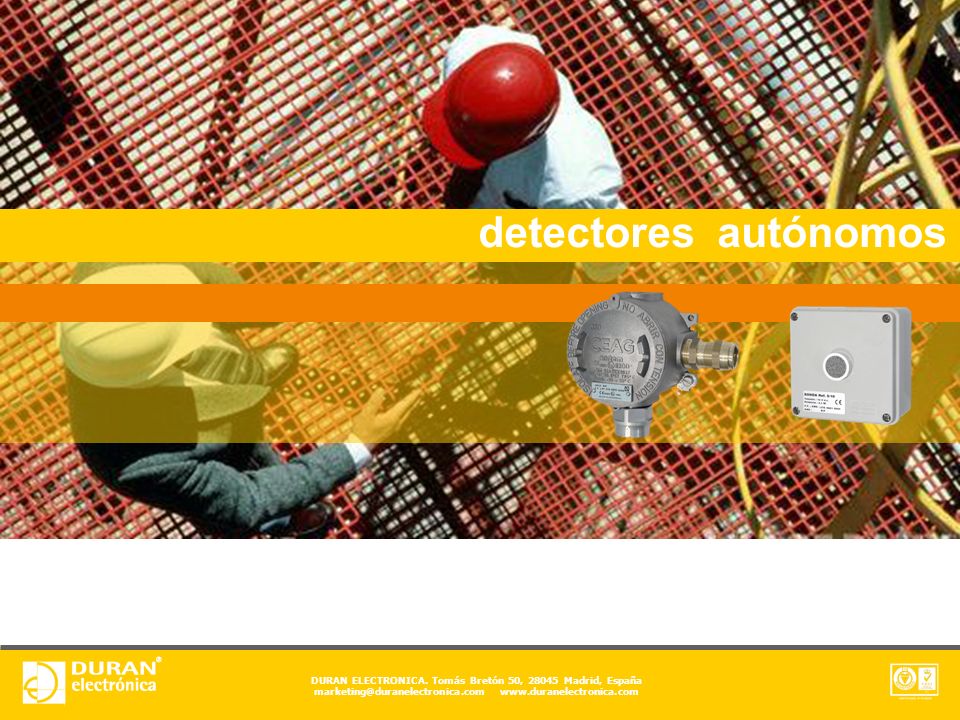

11 detectores autónomos

12 FIDEGAS C30 presentación Detector autónomo antideflagrante (EExd II C T6) para gases explosivos (Gas Natural-Metano, Butano-Propano, Hidrógeno) con salida de relé para actuación cuando la presencia de gas alcanza un nivel igual o superior al 20% del Límite Inferior de Explosividad (L.I.E.). Disponible a 12V ó 24V. Área de cobertura: 16 m2 aprox. Tipo de sensor Catalítico (con metal sinterizado) Nivel de alarma 20% L.I.E. Vida útil 4 años Área de cobertura 16 m2 aprox. Grado de protección I.P. 435 Código de atmósfera explosiva EEx d II C T6

13 FIDEGAS S/10 stand-alone
presentación Detector autónomo para gases explosivos (Gas Natural-Metano, Butano-Propano) con salida de relé para actuación cuando la presencia de gas alcanza un nivel igual o superior al 20% del Límite Inferior de Explosividad (L.I.E.). Disponible a 12V ó 24V. Área de cobertura: 16 m2 aprox. Utilice cable apantallado 4 x 0,25 mm2 hasta una distancia máxima de 300m (4 x 0.50 mm2 – 600 m). Salida NC Tipo de sensor Catalítico Nivel de alarma 20% L.I.E. Vida útil 5 años en aire Grado de protección I.P. 435

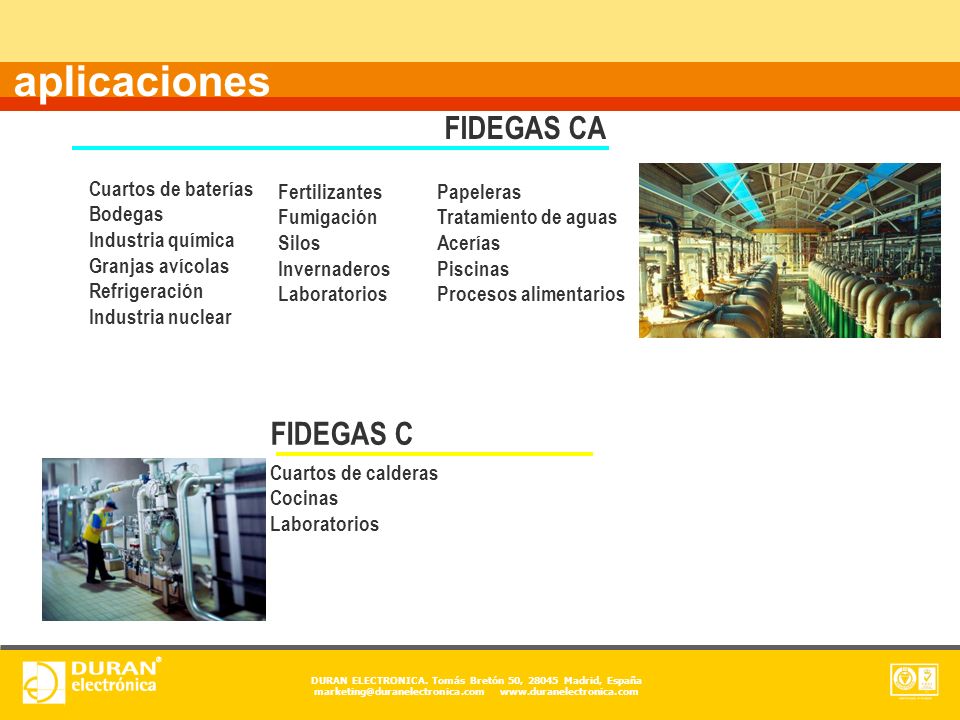

14 aplicaciones FIDEGAS CA FIDEGAS C Cuartos de baterías Bodegas
Industria química Granjas avícolas Refrigeración Industria nuclear Fertilizantes Fumigación Silos Invernaderos Laboratorios Papeleras Tratamiento de aguas Acerías Piscinas Procesos alimentarios FIDEGAS C Cuartos de calderas Cocinas Laboratorios
