1 WHIRLPOOL SYMPHONY ARB 240

2 DIMENSIONES Alto 1860 mm Ancho 700 mm Ancho (con puerta abierta a 155º) mm Profundidad 698 mm Profundidad (con la puerta abierta a 90º) 1325 mm

3 CAPACIDAD Compartimiento Refrigerador 270 litros Compartimiento Freezer 140 litros Capacidad total 410 litros

4 INSTRUCCIONES DE USO 1 Encendido/Apagado 2-9 Leds de Temp. 3-4 Regulación Temp. 3a-4a Display 5 Fast Freezing 6 Led Fast Freezing 7 Detención Alarma 8 Led Alarma

5 INSTRUCCIONES DE USO Pulsando 1 enciendo o apago la unidad Pulsando 3 selecciono la temp. del refrigerador entre 2 ºC y 8 ºC (visualizada en el display 3a) Pulsando 4 regulo la temp. del freezer entre -18 ºC y -24ºC (visualizada en el display 4a) Pulsando 5 activo la función Fast Freezing Pulsando 7 desactivo el Buzzer

6 FUNCIONAMIENTO DE LOS LEDS Led verde del refrig. encendido continuamente indica Temp. igual o menor a la seleccionada Led verde del refrig. titilando indica Temp. mayor a la seleccionada Led verde del freezer encendido Temp. igual o menor a la seleccionada Led verde del freezer titilando Temp. mayor a la seleccionada Led rojo titilando Temp. mayor a la temp. crítica (-12 ºC)

7 Operaciones por Default Debe comenzar en posición ON (encendido) Si el Bimetal está cerrado comienza descongelando Selección de temp. del freezer -18 ºC Selección de temp. del refrigerador 5 ºC Fast Freezing en posición OFF (apagado) Alarma de falta de frío

8 COMPONENTES CONDENSADOR EVAPORADOR MOTOCOMPRESOR FORZADOR SENSORES DE TEMPERATURA DAMPER ELÉCTRICO

9 COMPONENTES DAMPER MECÁNICO UNIDAD DE CONTROL PLACA INTERFASE LÁMPARA REFRIGERADOR RESISTENCIA DE DESCONGELAMIENTO BIMETAL/FUSISTOR

10 FUNCIÓN DE COMPONENTES EVAPORADOR –CON DOBLE ENTRADA DE AIRE UNA ENTRADA PARA EL REFRIGERADOR UNA ENTRADA PARA EL FREEZER –CON DESHUMIDIFICADOR ESTO DISMINUYE LA POSIBILIDAD DE BLOQUEO

11 FUNCIÓN DE COMPONENTES SENSORES DE TEMPERATURA – SENSOR DEL REFRIGERADOR (NTC) Envía información a la UC para comandar el Damper Eléctrico y el Forzador –SENSOR DEL FREEZER (NTC) Envía información a la UC para comandar el Forzador y el Motocompresor

12 FUNCION DE COMPONENTES VENTILADOR

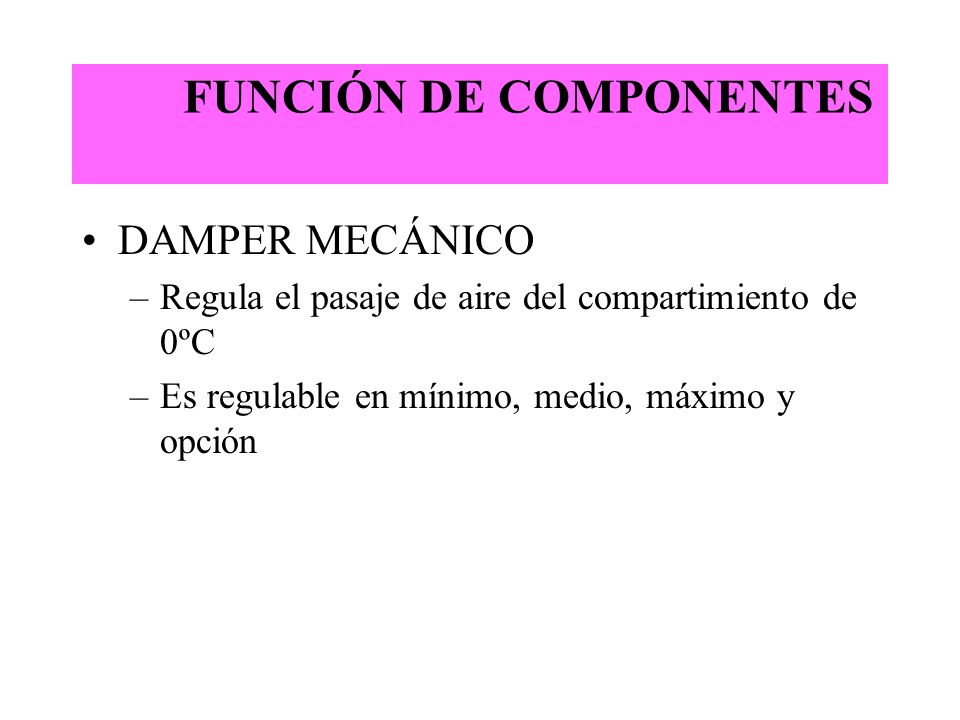

13 FUNCIÓN DE COMPONENTES DAMPER MECÁNICO –Regula el pasaje de aire del compartimiento de 0ºC –Es regulable en mínimo, medio, máximo y opción

14 FUNCIÓN DE COMPONENTES DAMPER ELÉCTRICO –Abre o cierra el pasaje de aire al refrigerador y es controlado por la unidad de control a través de la información que recibe del sensor de temperatura y un Interruptor Magnético (Reed Switch) que informa su estado (abierto o cerrado). –Alimentación del motor del Damper 90 V CA –Alimentación del Reed Switch 12 V CC

15 FUNCIÓN DE COMPONENTES LÁMPARA DEL REFRIGERADOR –Enciende o apaga según la posición de la puerta –Es comandada por la Unidad de Control a través de la información que recibe de los leds emisor y receptor de luz infrarrojo –Distancia entre puerta y los leds Igual o mayor a 14 mm enciende la luz Menor a 14 mm apaga la luz

16 DESCONGELAMIENTO El descongelamiento se realizará después de cada interrupción del suministro de energía (si el Bimetal se encuentra cerrado) o cada 8 horas de funcionamiento del Motocompresor. Al comenzar el descongelamiento se alimentada la resistencia, se cierra el Damper y se desactiva el Forzador. Al abrirse el Bimetal es desconectada la resistencia. 7 minutos después arranca el Motocompresor. Se conecta el forzador 15 minutos después de la conexión del motocompresor La alarma de falta de frío es desactivada hasta 1 hora 15 minutos después de finalizado el descongelamiento.

17 FAST FREEZING CONGELAMIENTO RÁPIDO (esta función solo afectará al freezer) Se encenderá el led amarillo El motocompresor estará en funcionamiento continuo por 48 horas (si la función fue seleccionada en un descongelamiento esta función se realizará después que este finalice) El sensor de temperatura es desactivado Se realiza un descongelamiento cada 8 horas

18 ALARMAS ALARMA DE PUERTA ABIERTA –Si la puerta permanece abierta por mas de 1 minuto se activa el Buzzer, presionando el interruptor de alarma se desactiva el buzzer, el cual volverá a activarse después de 1 minuto –Esta alarma se desactivará una vez cerrada la puerta

19 ALARMAS Falla en SENSOR NTC (en corto circuito, abierto o desconectado) Si falla el Sensor del refrigerador titilarán los 4 leds, aparecerá en el display del refrig. una letra C y activará el Buzzer –En este caso la U.C. Activa un programa de seguridad abriendo el Damper y alimentando el Forzador por 15 min. y permanecerá por 30 min. en reposo Si falla el Sensor del freezer titilarán los 4 leds, aparecerá en el display del freezer una letra C y activará el Buzzer –En este caso la U.C. activa un programa de seguridad conectando el MTC. y el forzador en funcionamiento continuo realizando un descongelamiento cada 8 hs

20 ALARMAS Falla en el DAMPER La alarma se activará si el Damper no abre o cierra dentro de los 30 segundos en que se dio la orden –Aparecerá en el display del refrig. La letra d

21 TEMPERATURAS DE FREEZER TemperaturaSeleccionadaArranqueEnfriamientoParadaEnfriamiento Led Verde Titila Fijo

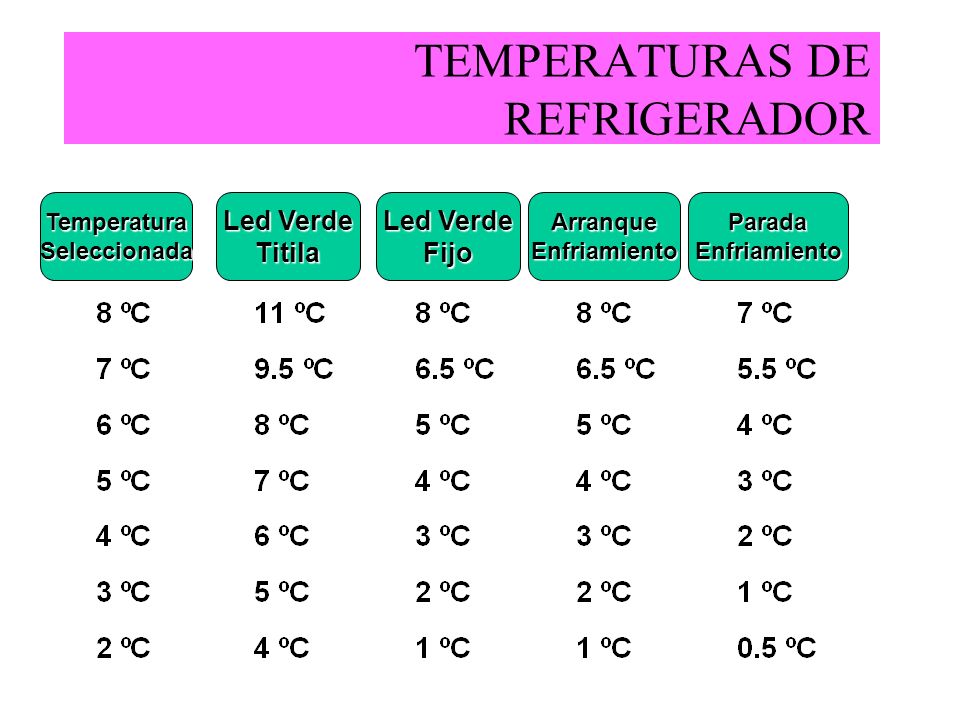

22 TEMPERATURAS DE REFRIGERADOR TemperaturaSeleccionadaArranqueEnfriamientoParadaEnfriamiento Led Verde Titila Fijo

23 ESTRUCTURA U.C. ReedSwitch Termistores PlacaInterfase Resistencia Lámpara MTC Forzador Damper Bimetal

24

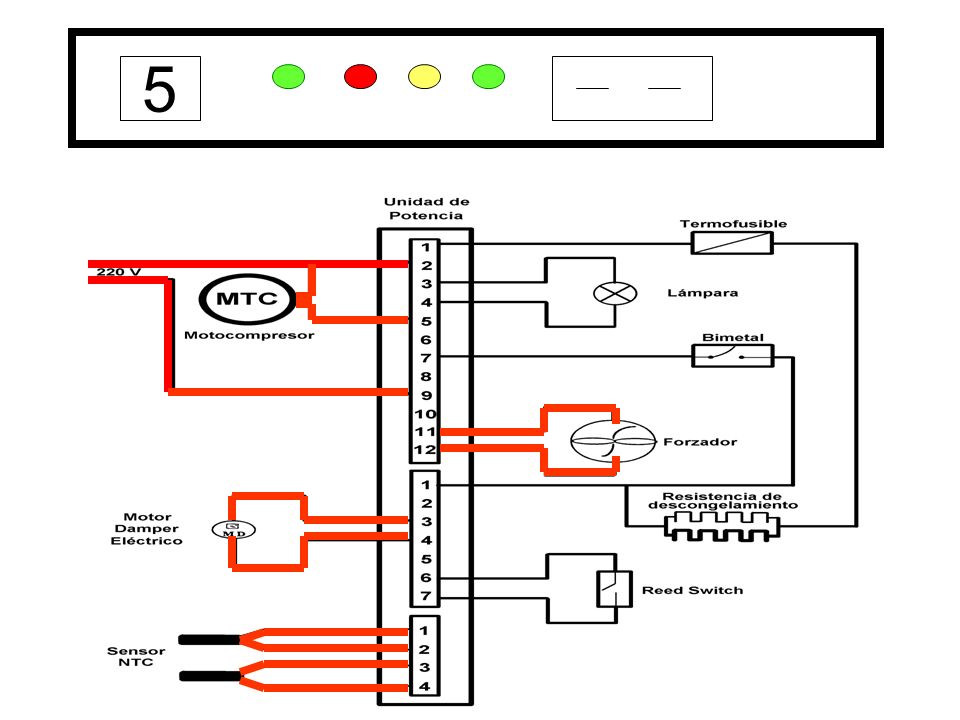

25 5

26 5

27 5

28 5

29 5

30 5

31 5

32 5

33 51 8

34 5

35 5

36 5

37 5

38 TESTEO DE SERVICE Desconectar y conectar la Unidad a 220 V Pulsar simultáneamente los pulsadores 3 y 4 por 2 segundos dentro de los 4 minutos de conectada la Unidad –Controla los Display y los pulsadores –Controla el sistema refrigerante Damper Forzador Motocompresor
