1
Puerto Serie: La norma RS-232C
El puerto Serie Puerto Serie: La norma RS-232C Línea Telefónica Ordenador personal : DTE MODEM DCE Norma RS-232C: comunicaciones DTE DCE
2

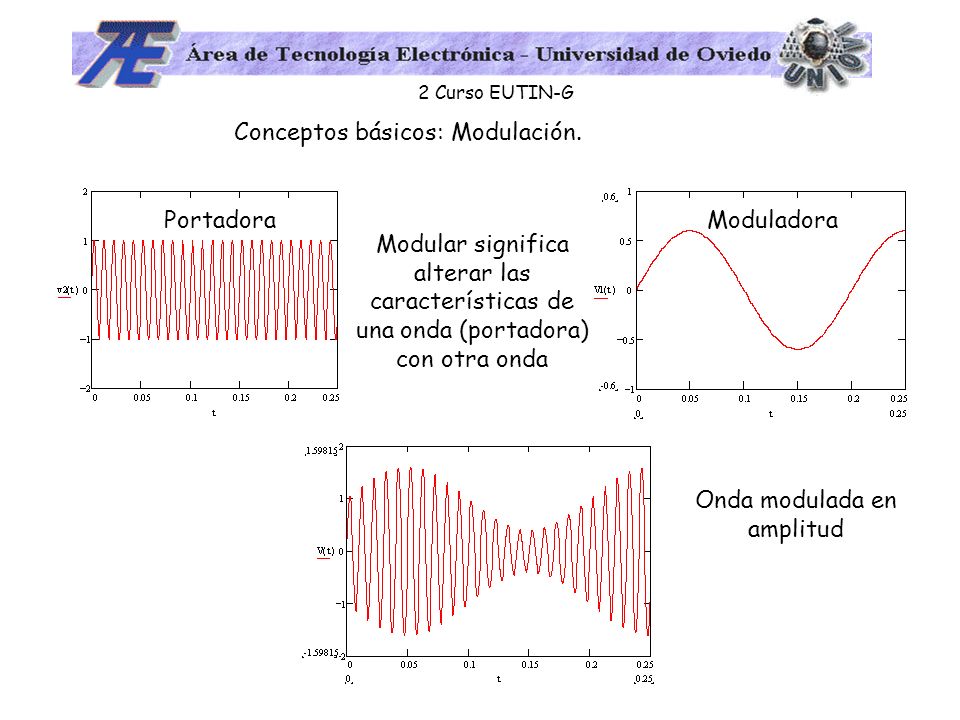

Conceptos básicos: Modulación.
Portadora Moduladora Modular significa alterar las características de una onda (portadora) con otra onda Onda modulada en amplitud
3
Modulación en frecuencia
Portadora Moduladora Modular significa alterar las características de una onda (portadora) con otra onda Modulación en frecuencia
4
RS-232C Especificaciones mecánicas: Conector estándar Macho para el DTE (PC) Hembra para el DCE (modem) Especificaciones Eléctricas: Niveles de Tensión y corriente +15 V +5V -5 V V 1 1 Emisor Receptor 2 V Corriente máxima: 0.5 A
5
Funciones de las señales
Dos canales de transmisión Concepto de portadora
6
Diferencia entre CTS y DSR:
Algunas aclaraciones Diferencia entre CTS y DSR: CTS es una respuesta a RTS que indica que el modem está listo; útil cuando el modem es half-duplex, sin sentido en full-duplex DSR se activa cuando el modem consigue conectar, establecer la comunicación Normalmente, no se utilizan los 25 pines; de hecho, se aplica la comunicación serie entre dos equipos que no son DTE y DCE, (dos PCs, etc). Hay diversos tipos de conexión, que no siguen la norma en absoluto: modem-null, etc 2 3 4 5 6 20 2 3 4 5 6 20
7
El puerto serie en el PIC: transmisión RC6/TX/CK TXIF=0 “invisible”
Importante: TRISC6=0 y TRISC7 = 1 y RCSTA7=1 Formato: NRZ,1 bit de start,8 ó 9 bits de datos, 1 bit de stop. Se transmite (recibe) el LSB primero Síncrono o Asíncrono: nos centramos en este último TRMT se pone a uno cuando el TSR se vacía. No tiene interrupción asociada; si es preciso, debe ser consultado (polling)
8
Pasos para realizar la transmisión
Inicializar el registro SPBRG, generador de baudios Habilitar el modo asíncrono (SYNC=0 en TXSTA y SPEN=1 en RCSTA) Si queremos interrupciones, habilitar TXIE en el PIE1 Si queremos 9 bits, poner a uno TX9, en TXSTA Habilitar TXEN, con lo que TXIF=1 (TXREG vacío) Si nueve bits, escribir TX9D, en TXSTA Cargar TXREG , así TXIF=0 y comienza la transmisión
9
Es preciso cargar el registro SPBRG con un valor, para seleccionar baudios. Está tabulado en función del reloj.
10
Bits asociados al generador de baudios
Bits asociados a la transmisión serie
11
Con CREN=1, en RCTSA, se habilita la recepción
Si se tienen 9 bits, RX9=1
12
Utilización del 9º bit para el direccionamiento de esclavos:
El maestro puede enviar información a cualquiera de sus esclavos. Primero le envía su dirección, RX9D=1 y ADDEN=1. Entonces, el esclavo provoca una interrupción y se vuelca el contenido de RSR al buffer de recepción. Tras la interrupción, el esclavo mirará a ver si coincide con su dirección. Si lo es, poner ADDEN=0 para recibir los datos del maestro.
13
Pasos para realizar la recepción
Inicializar el registro SPBRG, generador de baudios Habilitar el modo asíncrono (SYNC=0 en TXSTA y SPEN=1 en RCSTA) Si queremos interrupciones, habilitar RCIE en el PIE1 Si queremos 9 bits, poner a uno TX9, en TXSTA Para detectar dirección, ADDEN=1 Se habilita la recepción con CREN=1 Tras la recepción, RCIF=1 y la interrup. (si se habilitó)
14
Pasos para realizar la recepción
Se lee el registro RCSTA Leer los 8 bits de RCREG para ver si el dispositivo ha sido direccionado Si hubo error, CREN=0 Si ha sido direccionado, poner ADDEN=0 para recibir la información
15
REGISTRO RCSTA
16
Registros que intervienen en la recepción asíncrona
