1 MODULO DE LINEAS DE TRANSMISION PARTE 2: INTERFACES, BUSES Y PUERTOS POR: JUAN CARLOS RESTREPO Versión: 2.0 Medellín-Colombia 2001

2 INTERFACES Mecanismo de conexión o acople entre diversos componentes (hardware y/o software). Se debe definir cuidadosamente en cada punto de conexión entre los dispositivos: routers, suiches, concentradores, banda bases, radios, etc. El tipo de interface de acuerdo a especificaciones de velocidad, distancia, etc.

3 INTERFACES Aspectos que define una interface: MECÁNICOS: Dimensiones del conector, nro. de pines, forma, etc. ELECTRO-OPTICOS: Voltajes, tipo de fuente luminosa, duración de la señal, etc. FUNCIONALES: Para que sirve cada PIN. Eje: TD(envío de datos), RD (recepción de datos), DCD, RTS, etc. PROCEDIMENTALES: Orden o secuencia de pasos en la comunicación. Ej: Cuando el PC se activa levanta DTR y el modem levanta DSR. Al establecer comunicación se activa DCD.

4 RS-232 Creada por EIA en Actual RS-232-E. Anteriores: RS-232, RS-232C y RS- 232D Ante la CCITT (ITU-T) se conoce como V.24 y V.28 (voltajes). Define DTE y DCE. Distancia máxima 15 mts, aunque 30m y 100m son posibles.. Velocidad máxima: 20 Kbps aunque opera a 200 Kbps.. Interface desbalanceada: Una tierra común para todas las señales. Signal > +3V=0 y Signal < -3V=1 Opera de forma sincrónica y asincrónica. Sincrónicamente es común con: SDLC, HDLC, Frame Relay.

5 RS-232 Definición de las señales en conector DB-25 (Data Bus)

6 RS-232 Definición de las señales en conector DB-9 Function Signal DB-9 DB-25 Handshake DTR 4 20 DSR 6 6 RTS 7 4 CTS 8 5 DCD 1 8 Data TxD 3 2 RxD 2 3 Common Com 5 7 Other RI 9 22

7 RS-232 PROCEDIMENTAL DTE ---- DCE DTR ---> DSR <--- RTS---> CTS<--- DCD<--- OJO: Normalmente si no hay DTR no contesta automáticamente. DCE DTE PSTN

8 CONVERSOR RS-232 DE DB-9 A DB-25 DB9 Male DB25 Male TxD TxD RxD RxD GND GND DCD DCD RTS RTS CTS CTS DTR DTR DSR DSR

9 NULL MODEM ASINCRÓNICO RS-232 DB25 Male DB25 Female TxD RxD RxD TxD GND GND RTS RTS CTS CTS DTR DSR DSR DCD DCD DTR

10 NULL MODEM SINCRÓNICO RS-232 DB25 Male DB25 Female TxD RxD RxD TxD GND GND RTS RTS CTS CTS DTR DSR DSR DCD DCD DTR TxC RxC BxC BxC RxC TxC

11 LOOPBACK RS-232 CONECTOR DB-25 TD 2 RD 3 RTS 4 CTS 5 DSR 6 DCD 8 DTR 20 CONECTOR DB-9 TD 3 RD 2 RTS 7 CTS 8 DSR 6 DCD 1 DTR 4 Utilizados para diagnosticar los puertos o interfaces.

12 RS-232 DESVENTAJAS: Usa una tierra común entre el DTE y DCE lo que puede ser correcto en cortas distancias pero difícil cuando están alejados. Cortas distancias. Bajas velocidades. VENTAJAS Bajo costo. Fácil implementación. Muy popular.

13 TIPOS DE INTERFACE Se pueden clasificar en: PARALELAS Y SERIALES. SINCRÓNICAS Y ASINCRÓNICAS. BALANCEADAS Y DESBALANCEADAS. DATOS Y VOZ

14 TIPOS DE INTERFACE SERIAL Los bits fluyen uno tras otro. Más lentas pero requieren menos hilos. Usadas generalmente en distancias largas. Ejemplo: RS-232. PARALELA Los bits fluyen simultáneamente a través de varios hilos. Más rápidas pero requieren más hilos. Usadas generalmente en distancias cortas. Ejemplo: interface Centronics paralela.

15 CLASIFICACIN DE LAS INTERFACES SINCRONICAS Utilizan señales especiales de temporización o mecanismos de codificación que llevan el reloj. Los bytes no van enmarcados por bits de comienzo o fin (stop bit y start bit) Los datos se envían en bloques llamados frames o tramas como en HDLC e Ethernet. Es más eficiente que la serial asincrónica. Ejemplo: En RS-232 los pines 15, 17 y 24. Reloj embebido en la codificación manchester.

16 INTERFACE SINCRONICA TRAMA SEÑALES DE RELOJ

17 TIPOS DE INTERFACE ASINCRONICAS No utilizan señales o líneas especiales para la temporización (reloj). Tiene un overhead de 20%.

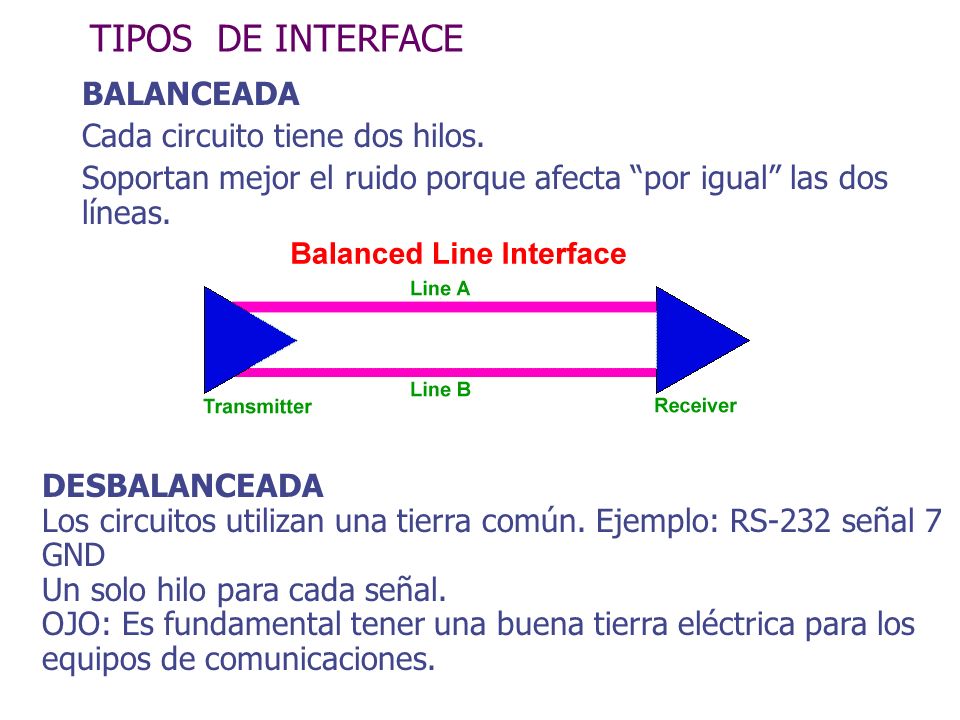

18 TIPOS DE INTERFACE BALANCEADA Cada circuito tiene dos hilos. Soportan mejor el ruido porque afecta por igual las dos líneas. DESBALANCEADA Los circuitos utilizan una tierra común. Ejemplo: RS-232 señal 7 GND Un solo hilo para cada señal. OJO: Es fundamental tener una buena tierra eléctrica para los equipos de comunicaciones.

19 OTRAS INTERFACES Son comunes otras interfaces como: V.35. X.21. USB AUI PARALELA. G.703. RS-449.

20 V.35 Interface serial sincrónica, desarrollada por la CCITT. Velocidad original: 48Kbps, aunque puede operar entre 64 Kbps y 2 Mbps. Distancia máxima: 300 mts. Mezcla señales balanceadas (TD, RD, Clock) y desbalanceadas (DSR, DTR, RTS, CTS y DCD). Típicamente utiliza conector M34 o Winchester mucho más costoso y grande que el DB-25 de RS-232. También se implementa con conectores DB-25.

21 V.35 Conectores típicamente usados: M-34

22 V.35 DB25 (M) V.35 (M) 4 RTS C 5 CTS D 6 DSR E 7 GND B 8 DCD F 9 TxB S 10 TxA P 11 RxB T 12 RxA R 19 Tx Clock A Y 20 DTR H 21 Tx Clock B AA 22 RI J 23 Rx Clock A V 25 Rx Clock B X

23 V.35 CONECTOR WINCHESTER M34 ACHASIS GROUND BSIGNAL GROUND CREQUEST TO SEND DCLEAR TO SEND EDATA SET READY FRECEIVE LINE SIGNAL DETECT RRECEIVE DATA TRECEIVE DATA PTRANSMIT DATA STRANSMIT DATA VRECEIVE TIMING XRECEIVE TIMING UTERMINAL TIMING WTERMINAL TIMING YTRANSMIT TIMING AATRANSMIT TIMING

24 X.21/X.21BIS X.21. Interface serial sincrónica full duplex balanceada. Para conectar un DTE a una Red Pública de Datos (X.25), mediante un sistema digital. Velocidades entre: 600bps y 64Kbps. También n x 64. Usada en acceso a través de redes digitales. Utiliza conector DB-15. Muy utilizada en Europa y Japón. X.21BIS: Derivado de RS-232D/V.24 y 449. Alternativa para la conexión usando medios análogos.

25 AUI Interface de red local típica en routers. Conector: DB-15 Distancia máxima: 50 mts. Pin Signal 1 Control In (Shield) 9 Control In (Return) 2 Control In 10 Transmit Data (Return) 3 Transmit Data 11 Transmit Data (Shield) 4 Recieve Data (Shield)12 Recieve Data (Return) 5 Recieve Data13 Voltage Plus 6 Voltage14 Voltage (Shield) 7 Control Out15 Control Out 8 Control Out (Shield)

26 X.21 Conector típicamente usado: DB-15

27 X.21 DTEDCE 1Protective Ground Transmit A-----> 3Control A----->(Al hacer y recibir la llamada) 4Recieve A < Indicate A<----- (Similar a DCD) 6Timing A< Signal Ground 9Transmit B-----> 10Control B-----> 11Receive B < Indicate B < Timing B<-----

28 PARALELA El nuevo estándar se conoce como IEEE 1284 el cual soporta el esquema original (SPP: Standard Parallel Port. EPP/ECP (Enhanced Parallel Port/Enhanced Capability Port son parte de IEEE Opera en 5 modos: 3 compatibles con SPP (monodireccional) y los modos 4 (EPP) y 5 (ECP) bidireccionales half-duplex. Velocidad: modos 1,2 y 3: 50 a 100 KBps. Modos 4 y 5: 1 MBps. En las impresoras se implementa con un conector CENTRONICS. Actualmente muy usado para conectar scanners, quemadores de CD, Unidades Zip Drive, etc.

29 SEÑALRETORNODIRECCIONNOMBRE 119 IN STROBE 220 IN DATA IN DATA IN DATA IN DATA IN DATA IN DATA IN DATA IN DATA OUT AKCNLG 1129 OUT BUSY 1230 OUT PE (PAPER END) 13 OUT SLCT 14 IN AUTO FEED 16 GND 17 CHASIS GND GND 32 OUT ERROR 33 GND

30 CABLE PARALELO CRUZADO DB25ADB25B

31 G.703 Creada por la CCITT para voz sobre redes digitales. Define el aspecto eléctrico y funcional de la interface. Opera a 64 Kbps, y 2 Mbps. 4 hilos. G.704 Define el framing. Se puede implementar sobre par trenzado de 120 ohmios de forma balanceada y/o de forma desbalanceada con dos cables coaxiales de 75 ohmios T1: (1544 Kbps), AMI o B8ZS. 1 par para transmisión y otro para recepción. E1: (2048 Kbps), AMI o HDB3. Coaxial o 4 hilos simétricos por cada dirección.

32 RS-449 Inicialmente nuevo sustituto de RS-232. Interface balanceada. Típicamente usa conector DB-37. RS-449: Mecánico, funcional y procedimental. RS-423-A: Eléctrica desbalanceada. 2Mbps y 60 mts. RS-422-A: Eléctrica balanceada.

33 USB Universal Serial Bus. 12 Mbps. Dispositivos como teclados y mouse 1.5 Mbps. 127 Dispositivos usando Hubs. Plug and Play. Alimentación eléctrica para el dispositivo a través de la interface. Hot pluggable: conexión y desconexión en caliente. Nueva especificación: 480 Mbps. Distancia: 5 mts. Se puede ampliar con configuraciones como USBEthernet----Ethernet---USB.

34 CONECTOR PUERTO USB Dos hilos para datos. Dos hilos para suministrar energia (500mA) PinSignal name Description 1 VCC +5 VDC 2 D–Data – 3 D+Data + 4 GND Ground

35 PUERTOS UNIVERSALES Algunos fabricantes usan en el chasis del equipo un puerto universal que hacia el otro dispositivo presenta una interface a través de un cable de conversión.

36 INTERFACES DE VOZ Los actuales esquemas de convergencia plantean la integración bajo una sola plataforma de video, Audio y Datos. Hay una gran tendencia a integrar voz y datos. Dos enfoques: El mundo de telefonía se adapta al mundo de los datos. El mundo de los datos adopta al mundo de la telefonía. En el segundo esquema equipos como routers, multiplexores, FRADS, entre otros implementan interfaces del mundo de la voz como: FXS/FXO, E&M, G.703.

37 INTERFACES DE VOZ SIGNALING (SEÑALIZACION): Indicaciones o información entre los diversos componentes en el sistema telefónico (PABX, plantas, centrales, teléfonos). Ejemplo: señales al descolgar, colgar, marcar, etc. IN-BAND SIGNALING (SEÑALIZACION EN BANDA): la señalización se hace por el mismo canal utilizado para el envío de la información. Ej: sistema telefónico convencional. OUT-BAND SIGNALING (SEÑALIZACION FUERA DE BANDA: La señalización tiene un canal especial. Ejemplo: RDSI con el canal D.

38 PABX WAN DATOS ESQUEMA TRADICIONAL Extensiones RED TELEFONICA PUBLICA ROUTER

39 ESQUEMA TIPICO DE VOZ Y DATOS PBX WAN IP/FR/ATM ROUTER INTERFACES TRANSPORTE CODIFICADORES COMPRESORES PBX

40 FXS/FXO Interface telefónica análoga. FXS (Foreign eXchange Station): Es la interface hacia el teléfono. Genera ring, voltaje y el tono de llamado. FXO (Foreign eXchange Office): Simula al teléfono para la central. Típicamente en conector RJ-11 (Registered Jack). Ventaja: No se requieren tarjetas especiales en el lado de la planta telefónica ya que puedo usar troncales o extensiones.

41 INTERFACE FXS/FXO - ESQUEMA 1 PBX WAN ROUTER FXO Extensiones de la planta FXS TRONCALES

42 INTERFACE FXS/FXO- ESQUEMA 2 PBX WAN ROUTER FXO Extensiones de la planta FXS Entran como troncales TRONCALES

43 FXS/FXO Esquema entrando como troncales en ambos extremos. MUX/ ROUTER MUX/ ROUTER FXO FXS PBX MUX/ ROUTER MUX/ ROUTER E1 E&M PBX Esquema de conversión E&M a FXS/FXO. FXS CONVERSOR E&M A FXS/FXO

44 E&M Interface telefónica para conexión entre conmutadores Nombre derivado de los hilos E: Ear (Recibe), M: Mouth (Transmite) para señalización: cuelgue, descuelgue, etc Interface Troncal-Troncal. Análoga, antigua y con muchas variantes (compleja). La cantidad de hilos varía entre 4 y 8 dependiendo del tipo de interface: I, II, III, IV y V. Dos o cuatro hilos para señalización y dos o cuatro hilos para la voz.

45 E&M Nombres confusos: E&M 2 hilos: utiliza una interface con 2-hilos compartidos para transmitir y recibir y 2 o 4 hilos para los E y M. E&M 4 hilos: utiliza 4 hilos (2 para transmitir y 2 para recibir) y 2 o 4 hilos para E y M. Generalmente requiere plan de numeración consistente entre todas las centrales. Generalmente la planta hace forwarding de los dígitos marcados en la fuente hacia el destino. No todas las centrales soportan esta interface. Se debe ser muy cuidadoso al elegir la interfaz tanto en el router o equipo de datos como en la planta. Generalmente en Estados Unidos se usa tipo I. En el resto del mundo tipo V.

46 HILOS EN E&M E&M Interface Supervision Signal Description E (Ear or Earth) - Signal wire from trunking (CO) side to signaling side. M (Mouth or Magnet) - Signal wire from signaling side to trunking (CO) side. SG (Signal Ground) - Used on E&M Types II, III, IV (Type IV is not supported on Cisco router/ gateways). SB (Signal Battery) - Used on E&M Types II, III, IV (Type IV is not supported on Cisco router/ gateways). T / R (Tip/Ring) - T / R leads carry audio between the signaling unit and the trunking circuit. On a 2-wire audio operation circuit, this pair carries the full-duplex audio path. T1/R1 (Tip-1/Ring-1) - Used on 4-wire audio operation circuits only. The 4-wire implementation provides separate paths for receiving and sending audio signals.

47 INTERFACE E&M PBX WAN ROUTER E&M TRONCALES

48 E&M E&M tipo V

49 E&M E&M tipo V

50 E&M

51 EJEMPLO DE OPERACIÓN EN TIPO V. Type PBX to Cisco Router/GatewayCisco Router/Gateway to PBX LeadOn-HookOff-HookLeadOn-HookOff-Hook 5MOpenGroundEOpenGround

52 E&M Esquema con multplexor E&M y PABX sin E&M

53 INTERFACE G.703 PARA E1/T1 Interface digital. E1=32 canales PCM=30 VOZ + 1 Señalización (16) + 1 Sincronismo (0). T1=24 canales PCM=23 VOZ + 1 Señalización. Típicamente usa 4 hilos o dos coaxiales. Resuelve el problema de alta densidad de canales en el sitio central. Se requieren esquemas de señalización como R2, MD, QSIG, etc.

54 INTERFACE G.703 PBX WAN ROUTER G.703 (E1) FXS E&M

55 CHANNEL BANK Dispositivo para hacer conversión generalmente agrupar varios canales análogos bajo un enlace digital E1/T1.

56 OTRAS RDSI (ISDN) RJ-45TENTPOLARITY 3TRANREC+ 4RECTR+ 5RECTR- 6TRANREC- 7 Segunda fuente de potencia 8Segunda fuente de potencia 10BASE-T RJ-45 RJ-45TE 1TXD+ 2TXD- 3REC+ 6REC-

57 COMUNICACIÓN AL INTERIOR DEL NODO La comunicación no nace y termina en la interface externa del nodo, se extiende al interior del nodo: procesador,discos, memoria, interfaces de entrada y salida, etc se comunican entre sí. Se debe prestar especial atención en el diseño de la plataforma a la comunicación interna en los equipos de la red: servidores, PCs, enrutadores, suiches, etc. A las actuales tasas de velocidad los cuellos de botella se presentan en los buses internos de los equipos. Otro factor importante a tener en cuenta es la capacidad y optimización del sistema operativo para operar con enlaces de altas velocidades.

58 ARQUITECTURA INTERNA DE UN COMPUTADOR

59 ALGUNOS BUSES/INTERFACES/PUERTOS

60 INTERFACES

61 LECTURAS RECOMENDADAS Computer Networks. Andrew S. Tanenbaum. Tercera Edición. Capitulo 2. Data Networks. Concepts, Theory, and Practice. Uyless Black. Prentice-Hall International, Inc. Capitulo 9. Comuniciones y redes de Computadores. William Stalings. Quinta Edicion. Capitulo 5.
