1 PRESENTACION DE SISTEMAS TELEMATICOS TEMA 1- ANALISIS DE LOS SISTEMAS TELEMATICOS

2 1.1 Elementos de los sistemas telemáticos DTE (Data Terminal Equipement) es cualquier equipo de transmisión de datos. Ejemplo Ordenador DCE (Data Communications Equipement) es cualquier equipo de comunicación de datos. Ejemplo Módem DTEDCE DTE Medio

3 A. Clasificación de las transmisiones Transmisión Asíncrona : Se transmite un único carácter, delimitado entre un bit de inicio y otro bit de fin. Transmisión Sincronía : Se transmiten una cadena de caracteres, consiguiendo grandes velocidades de transmisión y mejor rendimiento. SINCROBLOQUE DE CARACTERESSINCRO Amplitud (v) 1 2 START STOP Tiempo (s)

4 Forma de sincronismo : Existen 3 tipos: –Sincronismo de Bit: El receptor debe el tiempo que dura cada bit –Sincronismo de carácter: El receptor sabe cuantos bit tiene el carácter –Sincronismo de mensaje, bloque, tema o paquete : Esto ocurre cuando los mensajes se dividen en trozos distintos. El receptor debe saber cual es el Código 1º de cada paquete Sentido de la transmisión : Existen 3 tipos: –Simplex o Simple: La transmisión solo va en 1 sentido –Semiduplex : La transmisión va en ambos sentidos pero no a la vez. –Duplex :Es capaz de transmitir y recibir información simultáneamente. Existen 2 sistemas: Simétrico: La información es igual en ambas direcciones Asimétrico : El caudal de información depende del sentido de la transmisión

5 Flujo de la transmisión: Existen varios términos: –Upstream o subida va desde el usuario a la red –Downstream o de bajada va desde la red al usuario Tipo de líneas: –Línea a dos hilos : Utiliza 2 conductores ( Telefonía analógica) –Línea a cuatro hilos : Se utiliza un par de cables para cada sentido de la transmisión –Línea dedicadas : o de punto a punto, realiza una conexión entre 2 puntos. –Línea multipunto : Es compartida por varios usuario.

6 1.2 Conceptos Básicos Ancho de banda : Caudal de información que un canal puede trasportar. Digital (bps). Analógico (Hz). Velocidad de modulación : es el nº máximo de veces que cambia el estado de una señal. Se mide en Baudios. Velocidad de transmisión : Máximo nº de bit que puede transmitirse por un determinado caudal durante un segundo. Se mide en bps. BER : es el nº de bit erróneos que se producen en una transmisión digital Vm = (1 / T ) Vt = Vm * Log base 2 * N

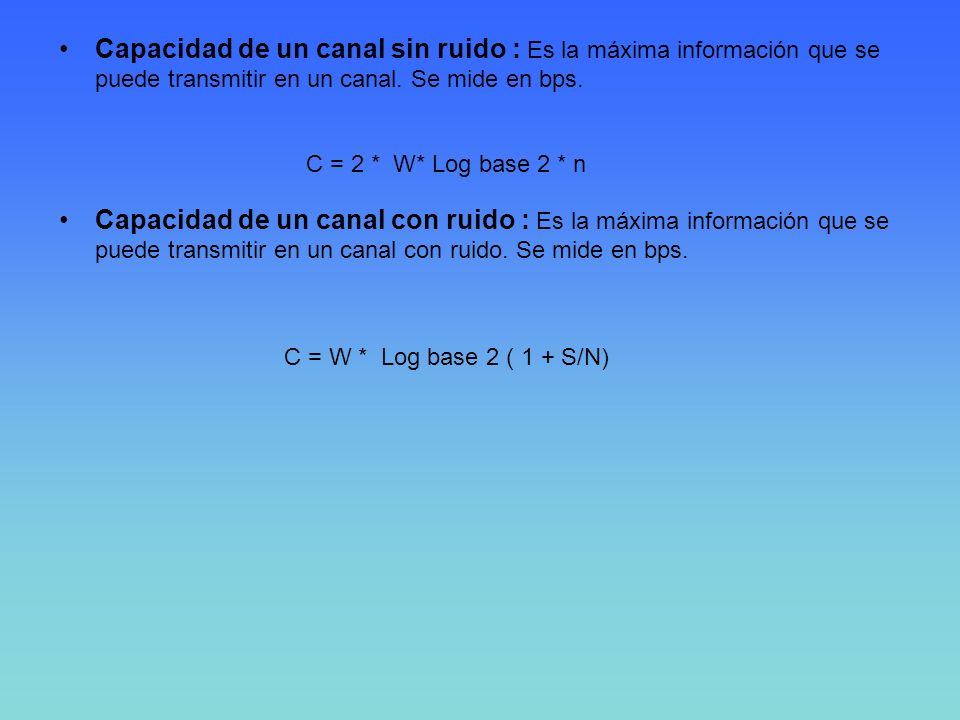

7 Capacidad de un canal sin ruido : Es la máxima información que se puede transmitir en un canal. Se mide en bps. Capacidad de un canal con ruido : Es la máxima información que se puede transmitir en un canal con ruido. Se mide en bps. C = 2 * W* Log base 2 * n C = W * Log base 2 ( 1 + S/N)

8 1.3 Medios de transmisión guiados Medio de Transmisión Soporte físico que conecta dispositivos de un sistema telemático. Parámetros Primarios : –Resistencia ohmica : R en ohn/

9 Medios Guiados : –Cable coaxial : Los mas utilizados son : Thinnet o cable coaxial delgado Thincnet o cable coaxial grueso –Par Trenzado : Existen de dos tipos: Balanceados No balanceados Aislante Conductor general Malla Externa Cubierta

10 Cables de fibra óptica : Las señales digitales que se transmiten son pulsos luminosos. Existen 2 tipos según su índice de refracción: –Fibras de salto de índice –Índice gradual También se pueden clasificar según sus modos: –Fibras monomodo –Fibras multimodo Corrientes Portadoras: aquellas que utiliza la red eléctrica para mandar información. Guiaondas : Se emplea en sistema de comunicación de microondas, en frecuencias altas. Núcleo n2 n1 nn Diámetro Salto de Índice Índice Gradual

11 1.4 Medios de transmisión no guiados La información se transmite por el aire. Tipos: Radio Infrarrojos Bluetooth Satélite Láser 1.5 Perturbaciones en la transmisión Las perturbaciones generan distorsión de amplitud, de frecuencia, etc. DTE

12 1.6 Modulación Es el proceso de adaptación que se realiza sobre la Información antes de que sea transmitida, para reducir errores y pérdidas en dicha señal. Hay tres tipos de señal: –Portadora –Moduladora –Modulada

13 NRZ Bifase PAM, PDM, PCH DIGITAL ASK, FSK, QAM PSK AM, FM, PM ANALOGICA ASK FSK

14 PSK 1.7 Técnicas de trasmisión digital Banda base : La señal digital se aplica directamente, de forma que tan sólo se transmite una señal digital en cada momento. La señal se transmite en forma de onda cuadrada, normalmente con niveles de tensión. Tipos de Técnicas de transmisión sin codificar: NRZ-L NRZ-S NRZ-M RZ RZ Bipolar Bifase L y Bifase M AMI MILLER

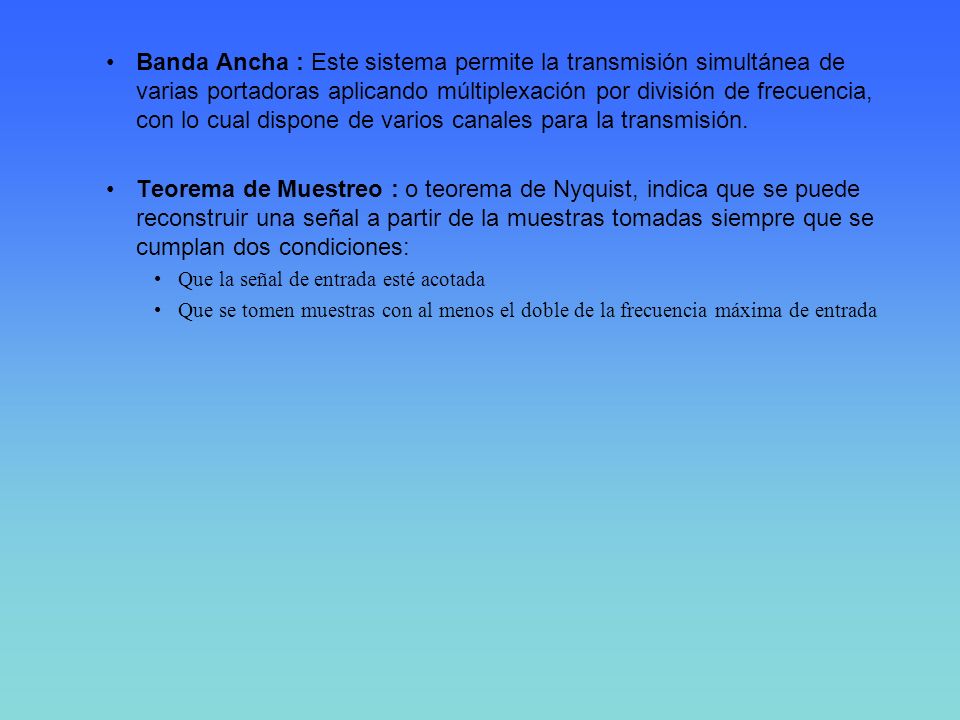

15 Banda Ancha : Este sistema permite la transmisión simultánea de varias portadoras aplicando múltiplexación por división de frecuencia, con lo cual dispone de varios canales para la transmisión. Teorema de Muestreo : o teorema de Nyquist, indica que se puede reconstruir una señal a partir de la muestras tomadas siempre que se cumplan dos condiciones: Que la señal de entrada esté acotada Que se tomen muestras con al menos el doble de la frecuencia máxima de entrada

16 1.8 Múltiplex por división en la frecuencia También llamado MDF o FDM consiste en asignar frecuencias distintas sobre el mismo canal para enviar distintos canales. 1.9 Múltiplex por división en el tiempo PDH SDH SONET
