Curso de Titulación: PROGRAMACIÓN GRÁFICA PARA INSTRUMENTACIÓN VIRTUAL.

Presentaciones similares


Presentación del tema: "Curso de Titulación: PROGRAMACIÓN GRÁFICA PARA INSTRUMENTACIÓN VIRTUAL."— Transcripción de la presentación:

1 Curso de Titulación: PROGRAMACIÓN GRÁFICA PARA INSTRUMENTACIÓN VIRTUAL

2 Comunicación Serie Instrumento RS-232 Cable RS-232 Puerto Serie de la PC Es un método popular de comunicación Envía un dato a la vez Para enviar información a largas distancias o la tasa de transferencia es baja Se cuenta con uno o más puertos serie

3 Se especifican 4 parámetros: - Velocidad en baudios, máximo número de bits de información incluyendo los de control que se envián por segundo - Número de bits que codifican el carácter - Sensado opcional del bit de paridad - Número de bits de alto Señal > +3 V = 0 (Espacio) Señal < –3 V = 1 (Marca) bps, Bit de inicio = ms. Duración de un carácter de once bits = ms

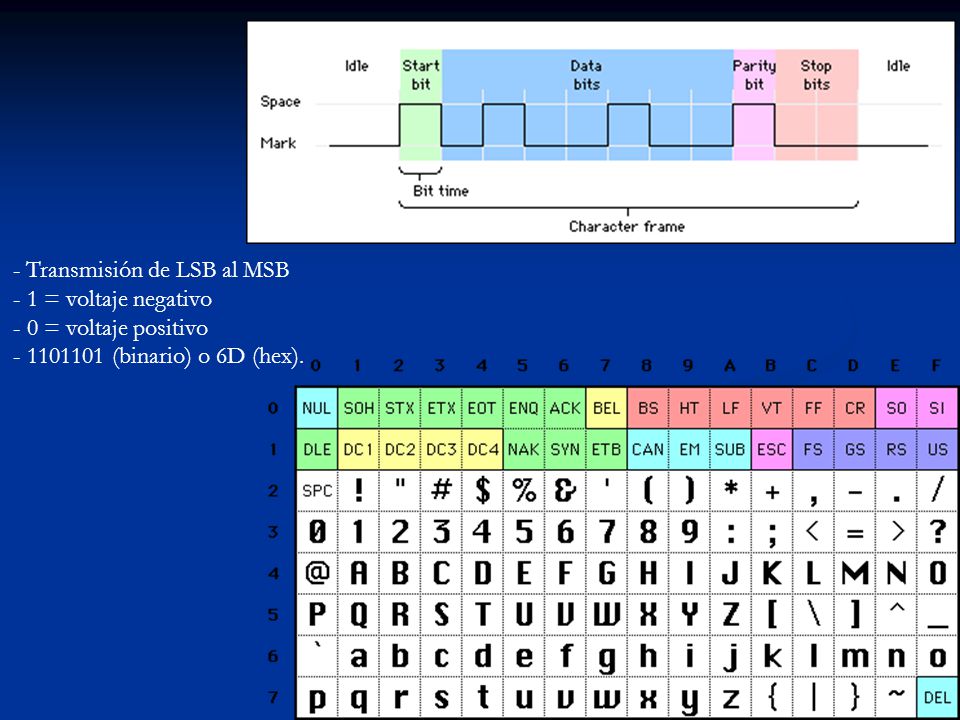

4 - Transmisión de LSB al MSB - 1 = voltaje negativo - 0 = voltaje positivo (binario) o 6D (hex).

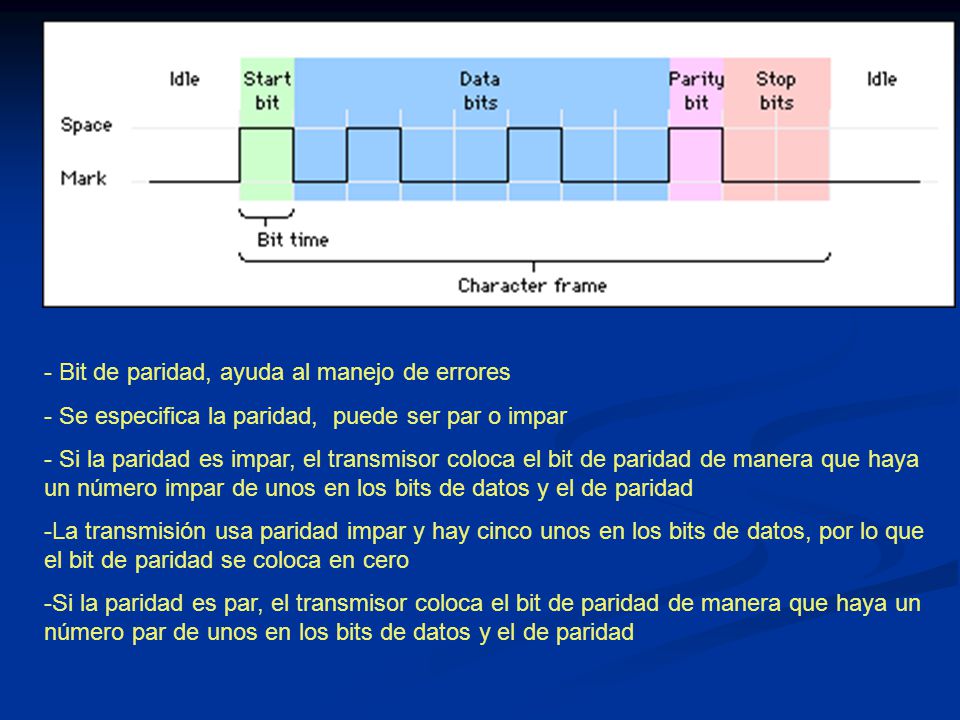

5 - Bit de paridad, ayuda al manejo de errores - Se especifica la paridad, puede ser par o impar - Si la paridad es impar, el transmisor coloca el bit de paridad de manera que haya un número impar de unos en los bits de datos y el de paridad -La transmisión usa paridad impar y hay cinco unos en los bits de datos, por lo que el bit de paridad se coloca en cero -Si la paridad es par, el transmisor coloca el bit de paridad de manera que haya un número par de unos en los bits de datos y el de paridad

6 -La última parte consiste en 1, 1.5, o 2 bits de parada. Siempre representados por un volatej negativo - Si no se transmiten más caracteres, la linea permanece en la condición de negativo - La transmisión del siguiente caracter, si lo hay, es anunciada por un bit de voltaje positivo - La tasa de transmisión es la velocidad en baudios dividida por los bits por cuadro - En el ejemplo: - Son once bits por cuadro de caracter - Si la transmisión se coloca en 9600 bps - Se tienen 9600/11 = 872 caracteres por segundo

7 # LineaNombre de LineaTipo de LineaFunción 1Carrier DetectHandshakeDetermina si el puerto esta conectado a un dispositivo que este trabajando 2Receive DataDataRecibe la información del dispositivo 3Transmit DataDataLa computadora envia información al dispositivo 4Data Terminal ReadyHandshakeLa computadora informa al dispositivo que esta lista para hablar 5Signal GroundCommonPin esta aterrizado 6Data Set ReadyHandshakeEl dispositivo informa a la compuatdora que esta listo para comunicarse 7Request To SendHandshakeLa computadora pregunta al dispositivo si puede enviar información 8Clear To SendHandshakeEl dispositivo informa a la computadora que puede enviar información 9Signal IndicatorOtherLa computadora reconoce que una señal fue detectada

8

9

10

11

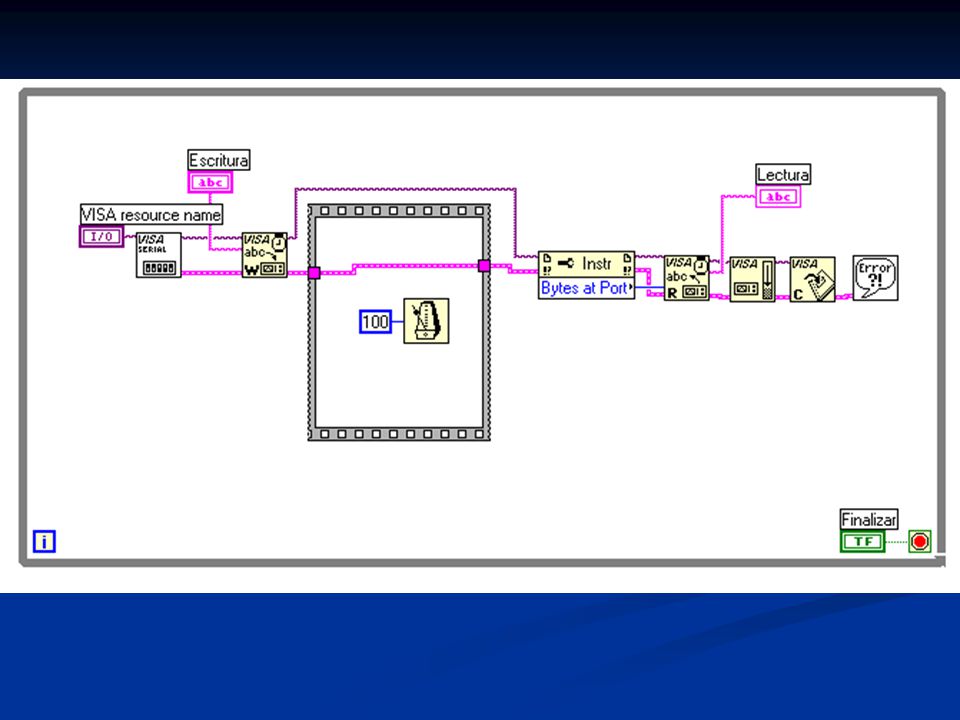

12
