1 ANALISIS DE LOS SISTEMAS TELEMATICOS

2 ELEMENTOS DE LOS SISTEMAS TELEMATICOS DEFINICION DE COMUNICACIÓN: emisorreceptor medio

3 ELEMENTOS DE LOS SISTEMAS TELEMATICOS DEFINICION DE TELEMATICA: DTEDCE DTE

4 LONGITUD FIJA: LONGITUD VARIABLE : METODO HUFFMAN (PROBABILIDADES) REPRESENTACION DE LA INFORMACION BAUDOT (n=5) EBCDIC (n=8) ASCII (n=7) ASCII EXTENDIDO (n=8) UNICODE (n=16)

5 -TRANSMISIONES ASINCRONAS Y SINCRONAS -SENTIDO DE LA TRANSMISION -FLUJO DE LA TRANSMISION -TIPOS DE LINEAS CLASIFICACION DE LAS TRANSMISIONES

6 ASINCRONA SE TRANSMITE CON UN BIT DE INICIO (START) Y UN BIT FINAL (STOP) SE TRANSMITE CON UN BIT DE INICIO (START) Y UN BIT FINAL (STOP) CLASIFICACION DE LAS TRANSMISIONES

7 SINCRONA SE TRANSMITE SIN NECESIDAD DE UN BIT DE INICIO Y UN BIT FINAL SE TRANSMITE SIN NECESIDAD DE UN BIT DE INICIO Y UN BIT FINAL SINCRO BLOQUE DE CARACTERES CLASIFICACION DE LAS TRANSMISIONES

8 SENTIDO DE LA TRANSMISION SIMPLEX -> UNIDIRECCIONAL SIMPLEX -> UNIDIRECCIONAL SEMIDUPLEX -> EN AMBOS SENTIDOS PERO NO SIMULTANEA SEMIDUPLEX -> EN AMBOS SENTIDOS PERO NO SIMULTANEA DUPLEX -> EN AMBOS SENTIDOS Y AL MISMO TIEMPO DUPLEX -> EN AMBOS SENTIDOS Y AL MISMO TIEMPO CLASIFICACION DE LAS TRANSMISIONES

9 FLUJO DE LA TRANSMISION SIMETRICOS -> CAUDAL DE INFORMACION IGUAL EN AMBOS SENTIDOS SIMETRICOS -> CAUDAL DE INFORMACION IGUAL EN AMBOS SENTIDOS ASIMETRICOS -> CAUDAL DE INFORMACION NO ES IGUAL EN AMBOS SENTIDOS ASIMETRICOS -> CAUDAL DE INFORMACION NO ES IGUAL EN AMBOS SENTIDOS CLASIFICACION DE LAS TRANSMISIONES

10 TIPOS DE LINEAS LINEA A DOS HILOS -> 2 CONDUCTORES LINEA A DOS HILOS -> 2 CONDUCTORES LINEA A CUATRO HILOS -> 4 CONDUCTORES LINEA A CUATRO HILOS -> 4 CONDUCTORES LINEA DEDICADA -> PUNTO A PUNTO LINEA DEDICADA -> PUNTO A PUNTO LINEA MULTIPUNTO -> COMPARTIDA POR VARIOS USUARIOS LINEA MULTIPUNTO -> COMPARTIDA POR VARIOS USUARIOS CLASIFICACION DE LAS TRANSMISIONES

11 CONCEPTOS BASICOS ANCHO DE BANDA ANCHO DE BANDA VELOCIDAD DE MODULACION VELOCIDAD DE MODULACION VELOCIDAD DE TRANSMISION VELOCIDAD DE TRANSMISION BER BER

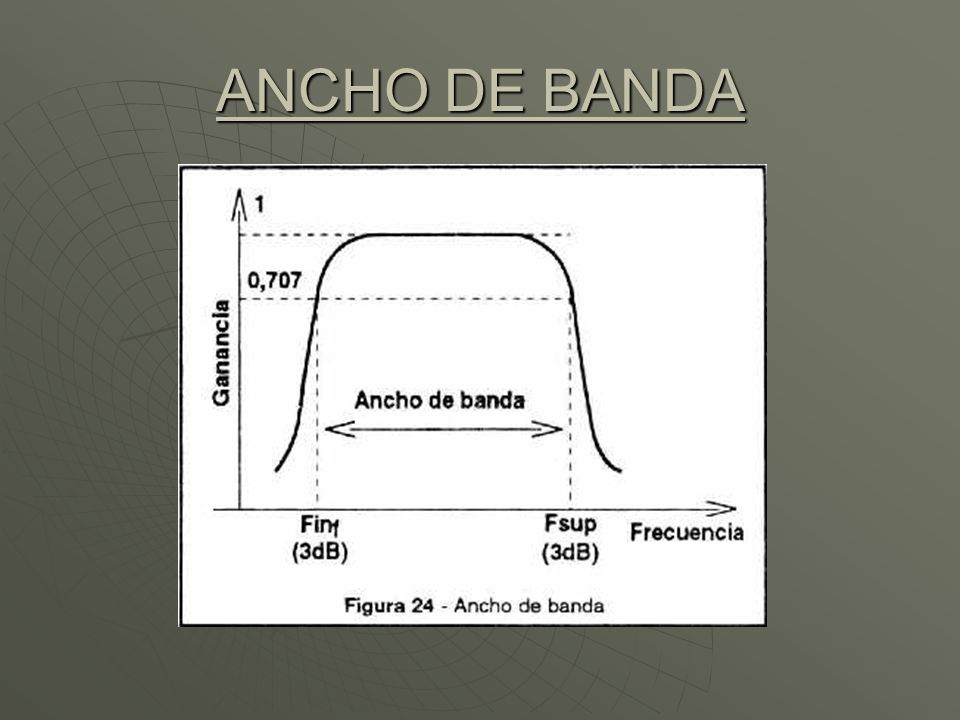

12 ANCHO DE BANDA

13 VELOCIDAD DE MODULACION Vm = 1 / T T

14 VELOCIDAD DE TRANSMISION Vt = (1 / T) X (LOG 2 N) Vt = Vm X (LOG 2 N)

15 BER ES EL NUMERO DE BITS ERRONEOS QUE SE PRODUCEN EN UNA TRANSMISION DIGITAL BER = N bits erróneos / 10 6 bits transmitidos

16 MEDIOS DE TRANSMISION GUIADOS CABLE COAXIAL PAR TRENZADO FIBRA OPTICA CORRIENTES PORTADORAS GUIAONDAS INFORMACION SE TRANSMITE POR MEDIO FISICO:

17 MEDIOS DE TRANSMISION NO GUIADOS RADIO INFRARROJO BLUETOOTH SATELITE LASER INFORMACION SE TRANSMITE POR EL AIRE:

18 PERTURBACIONES EN LA TRANSMISION GENERAN DISTORSON DE AMPLITUD DE FRECUENCIA O DE FASE DTE

19 MODULACION INTERVIENEN TRES SEÑALES: MODULADORA O FUENTE DE LA INFORMACION PORTADORA QUE LLEVA LA INFORMACION SEÑAL MODULADA O RESULTANTE DEL PROCESO DE MODULACION

20 TIPOS DE MODULACION

21 QAM

22 TIPOS DE MODULACION DPSK

23 TECNICAS DE TRANSMISION DIGITAL BANDA BASE -> LA SEÑAL SE APLICA DIRECTAMENTE SIN MODULAR BANDA ANCHA -> LA SEÑAL DIGITAL MODULA A UNA PORTADORA QUE SE APLICA AL MEDIO DE TRANSMISION TEOREMA DE MUESTREO -> SEÑAL DE ENTRADA ACOTADA Y F MUESTREO >= 2 X F MAXIMA

24 MULTIPLEX POR DIVISION EN LA FRECUENCIA CONSISTE EN ASIGNAR FRECUENCIAS DISTINTAS SOBRE EL MISMO CANAL PARA ENVIAR DISTINTOS CANALES O INFORMACIONES

25 MULTIPLEX POR DIVISION EN EL TIEMPO PDH -> TECNOLOGIA QUE PERMITE TRANSMITIR GRAN CANTIDAD DE INFORMACION SOBRE EQUIPOS DE FIBRA OPTICA SDH -> SE DIFERENCIA DE PDH EN LOS RELOJES DE SINCRONISMO, YA QUE EN SDH ESTAN SINCRONIZADOS A TRAVES DE DISTINTOS RELOJES ATOMICOS SONET -> EMPLEA UNA TECNOLOGIA SOBRE FIBRA OPTICA QUE PERMITE TRANSMITIR DATOS POR ENCIMA DEL GIGABIT POR SEGUNDO (Gbps)

26 CODIGOS DE TRANSMISION
