1 PI _01 OTOÑO 2005 DIBUJO TECNICO JOSE LIZANA CLAUDIO ROMÁN

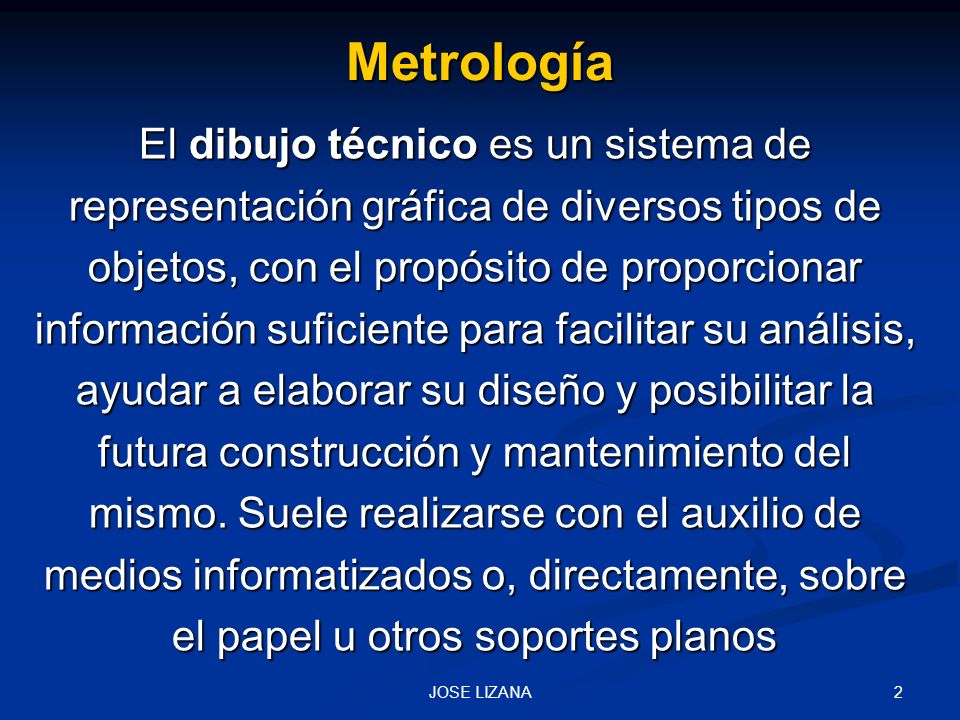

2 Metrología El dibujo técnico es un sistema de
representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar la futura construcción y mantenimiento del mismo. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos JOSE LIZANA

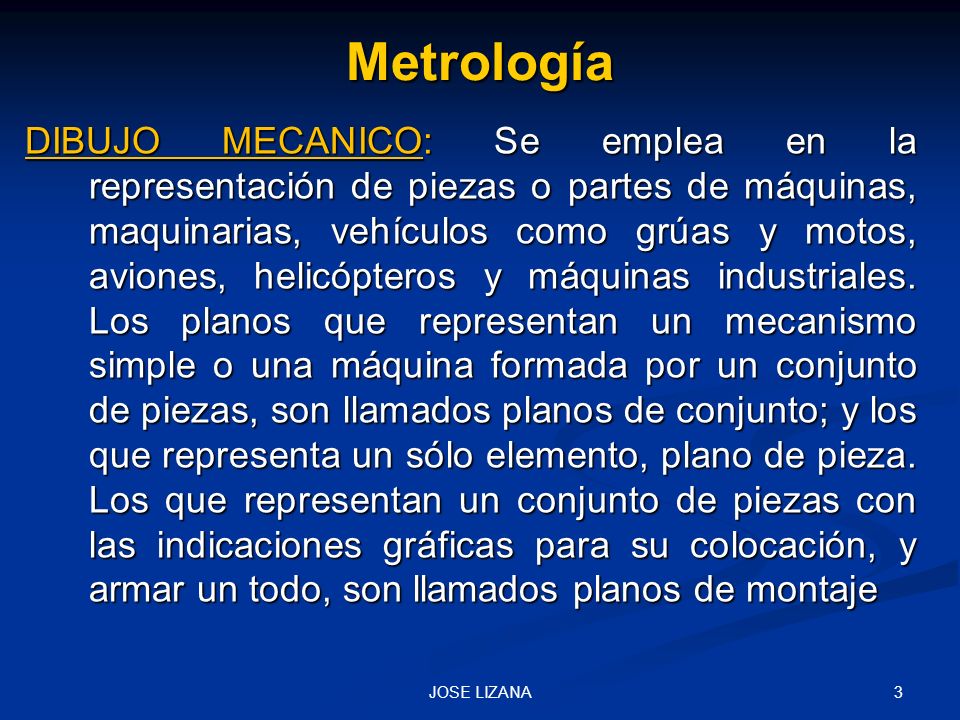

3 Metrología DIBUJO MECANICO: Se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales. Los planos que representan un mecanismo simple o una máquina formada por un conjunto de piezas, son llamados planos de conjunto; y los que representa un sólo elemento, plano de pieza. Los que representan un conjunto de piezas con las indicaciones gráficas para su colocación, y armar un todo, son llamados planos de montaje JOSE LIZANA

4 Metrología FORMATOS: MM JOSE LIZANA

5 Metrología ESCALAS DE DIBUJO: La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un plano o un mapa. Es la relación de proporción que existe entre las medidas de un mapa con las originales. Es decir, cuantas veces fue reducida la superficie originales para ser representada. ESCALA = LONGITUD DEL DIBUJO LONGITUD REAL DE LA PIEZA JOSE LIZANA

6 Metrología Ejemplo: Un plano no tiene indicada la escala del dibujo.
LONGITUD EN EL DIBUJO =50 mm LONGITUD DE LA PIEZA = 20 mm POR LO TANTO: 50 / 20 = 2.5 mm Esto quiere decir que se uso la escala de ampliación 2.5:1 y que todas las medidas fueron aumentadas 2 veces y media. A continuación presentamos el uso de las escalas. JOSE LIZANA

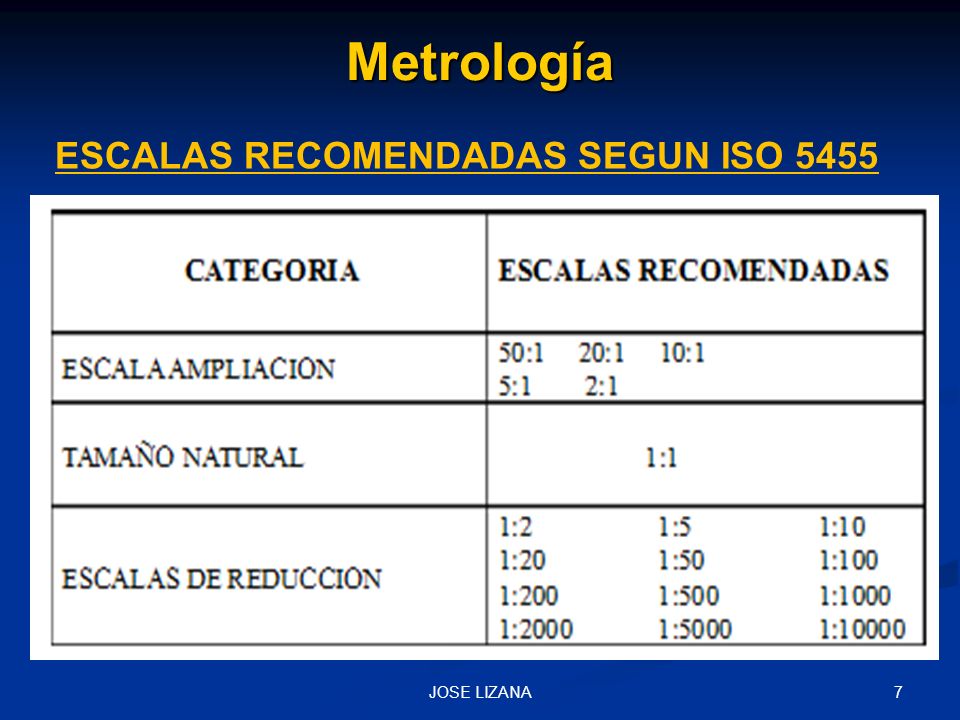

7 Metrología ESCALAS RECOMENDADAS SEGUN ISO 5455 JOSE LIZANA

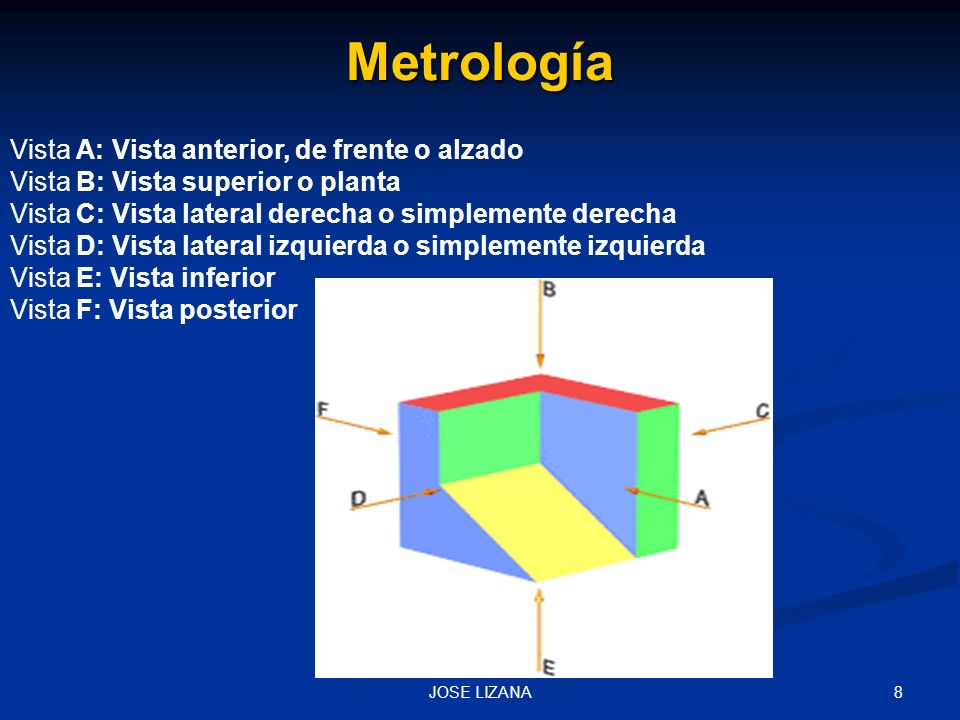

8 Metrología Vista A: Vista anterior, de frente o alzado
Vista B: Vista superior o planta Vista C: Vista lateral derecha o simplemente derecha Vista D: Vista lateral izquierda o simplemente izquierda Vista E: Vista inferior Vista F: Vista posterior JOSE LIZANA

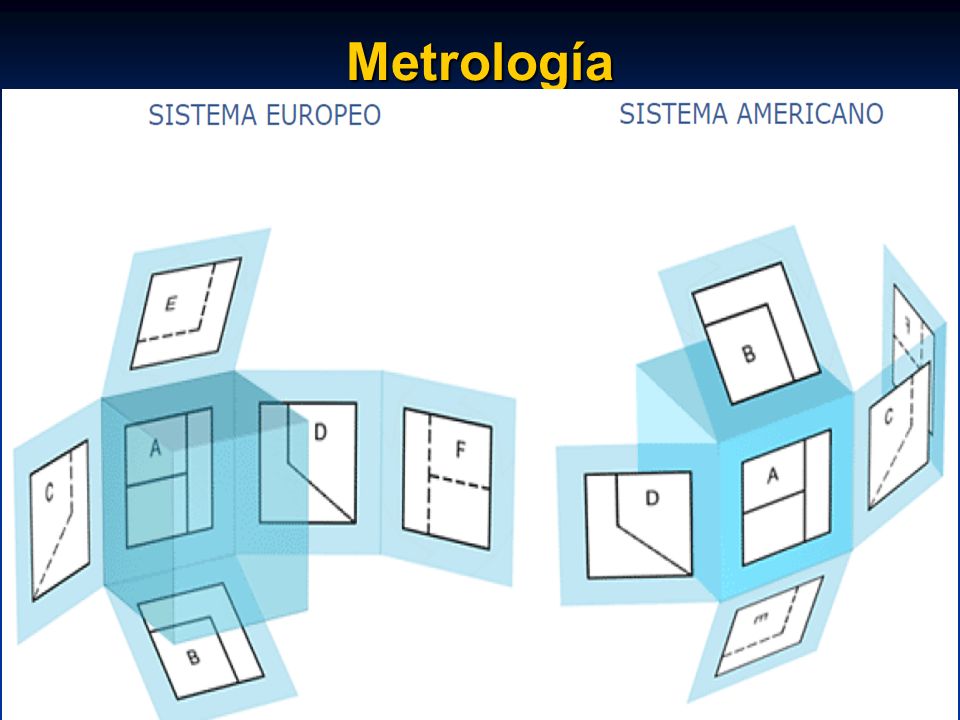

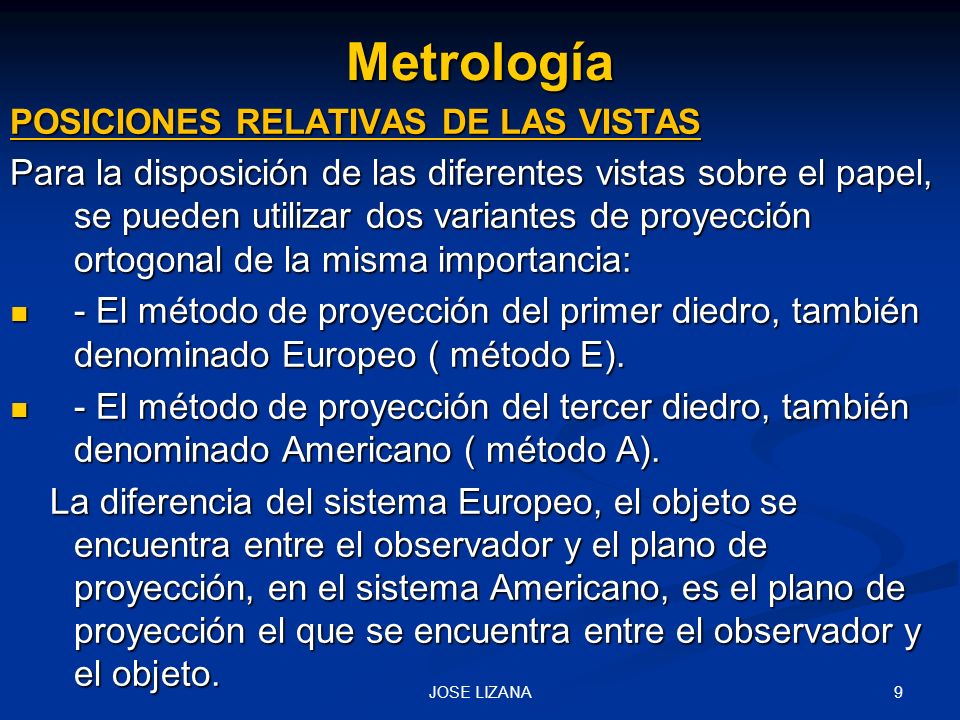

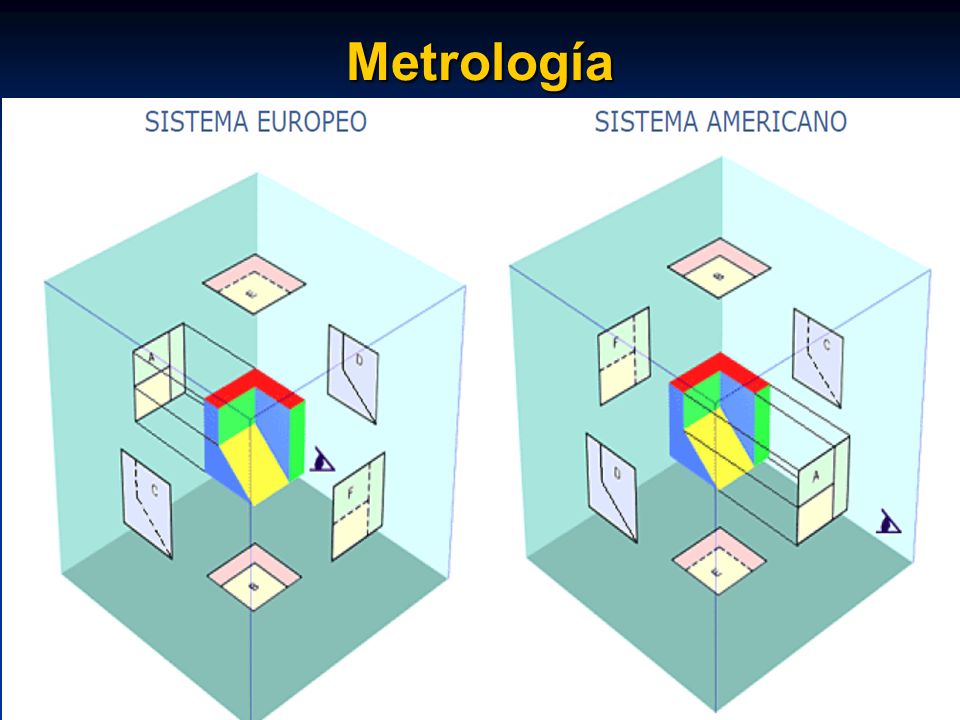

9 Metrología POSICIONES RELATIVAS DE LAS VISTAS Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar dos variantes de proyección ortogonal de la misma importancia: - El método de proyección del primer diedro, también denominado Europeo ( método E). - El método de proyección del tercer diedro, también denominado Americano ( método A). La diferencia del sistema Europeo, el objeto se encuentra entre el observador y el plano de proyección, en el sistema Americano, es el plano de proyección el que se encuentra entre el observador y el objeto. JOSE LIZANA

10 Metrología JOSE LIZANA

11 Metrología JOSE LIZANA

12 Metrología JOSE LIZANA

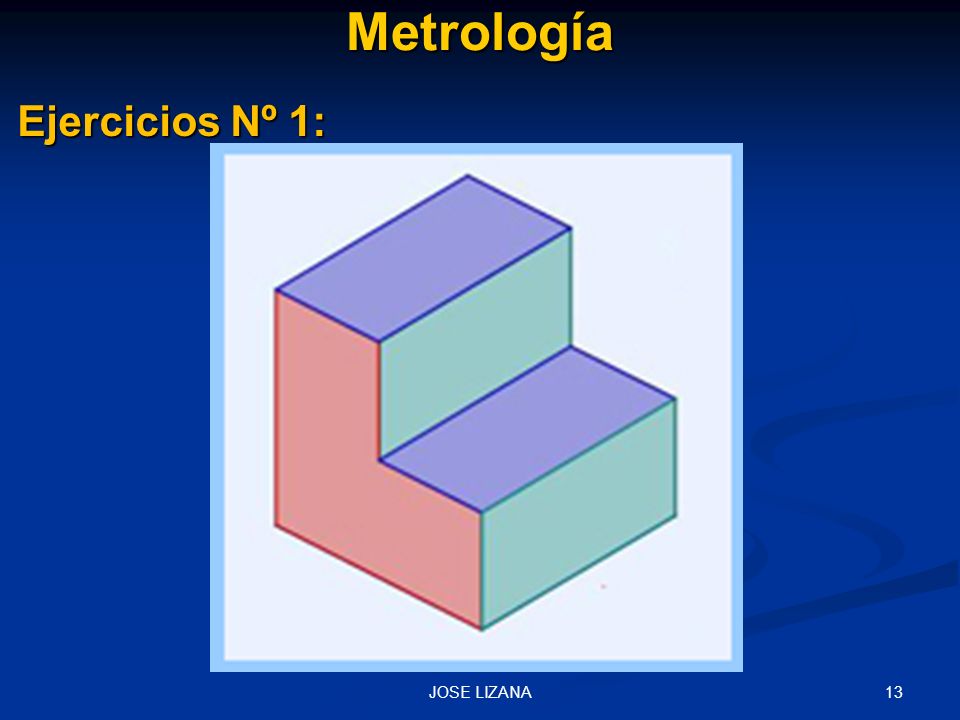

13 Metrología Ejercicios Nº 1: JOSE LIZANA

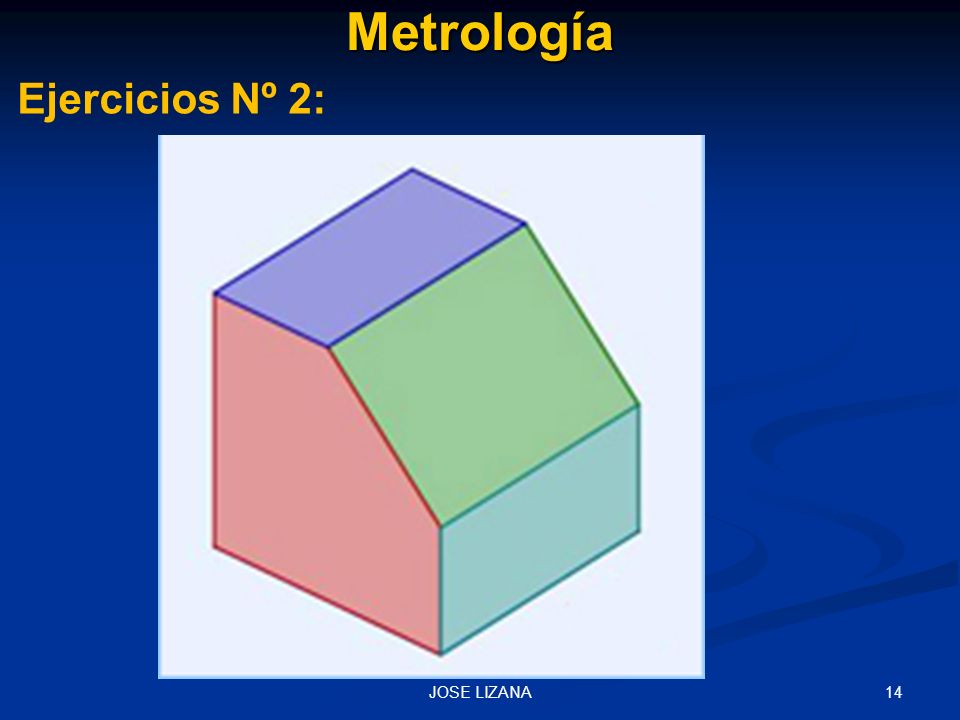

14 Metrología Ejercicios Nº 2: JOSE LIZANA

15 Metrología Ejercicios Nº 3: JOSE LIZANA

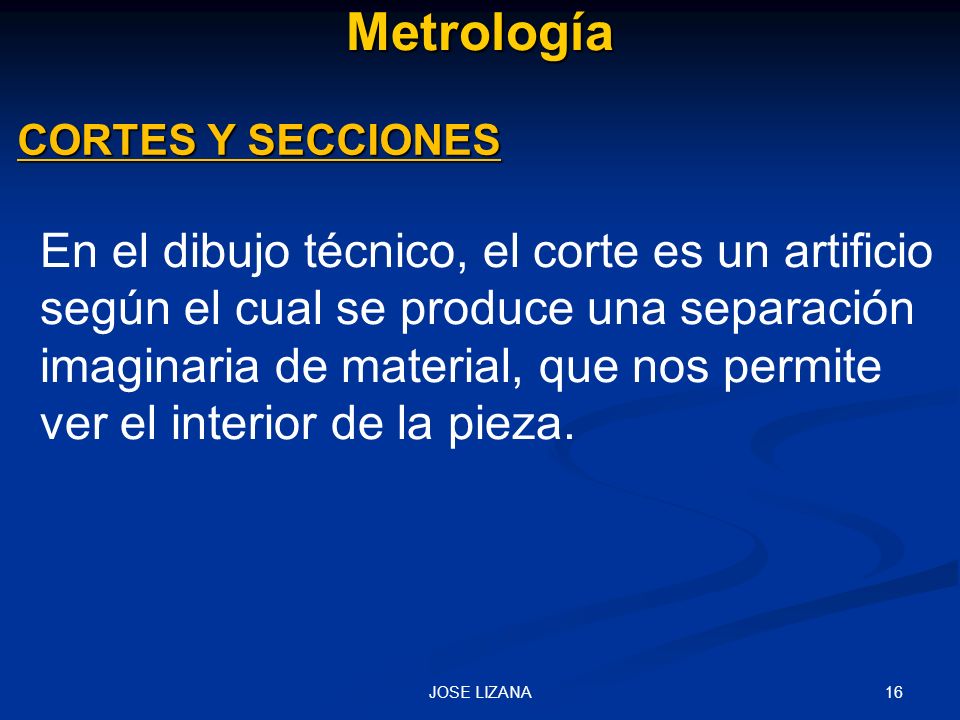

16 Metrología CORTES Y SECCIONES En el dibujo técnico, el corte es un artificio según el cual se produce una separación imaginaria de material, que nos permite ver el interior de la pieza. JOSE LIZANA

17 Metrología JOSE LIZANA

18 Metrología JOSE LIZANA

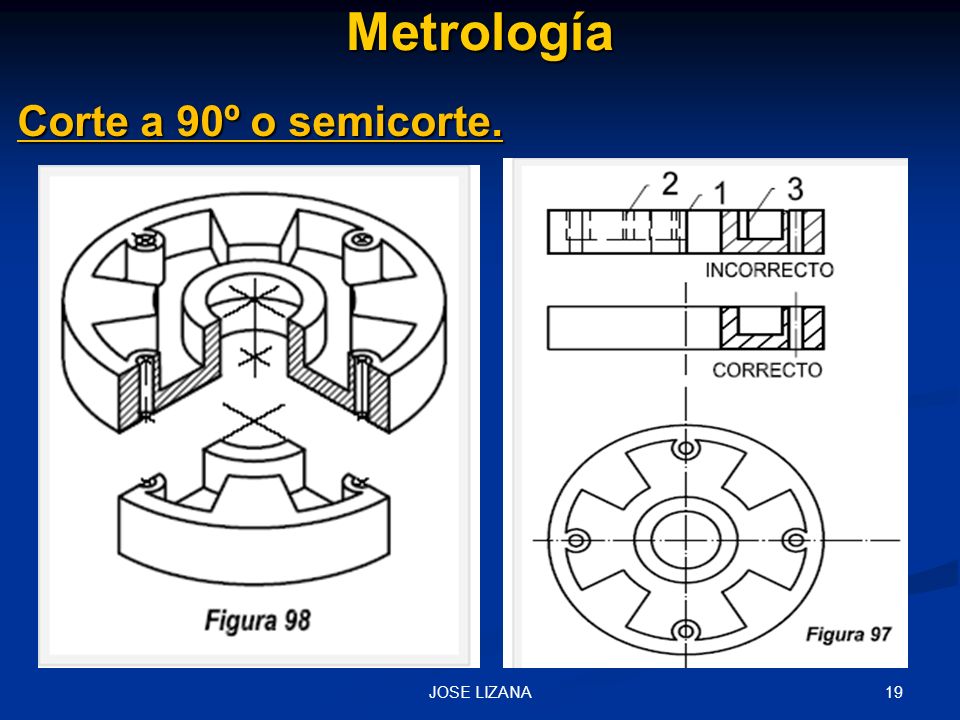

19 Metrología Corte a 90º o semicorte. JOSE LIZANA
