Presentación del tema: "GENERALIDADES Los sistemas de representación, tienen como objetivo representar los objetos reales(3D) sobre una superficie bidimensional(2D). Todos los."— Transcripción de la presentación:

1 GENERALIDADES Los sistemas de representación, tienen como objetivo representar los objetos reales(3D) sobre una superficie bidimensional(2D). Todos los sistemas, se basan en la proyección de los objetos sobre un plano, denominado plano de proyección.

2 P A B P BBPBP A DIN ASA Rayo visual : AB Plano de Proyección : P B P : Proyección del punto B sobre el plano P FORMACIÓN DE PROYECCIONES A : Observador B : Objeto BPBP

3 CLASIFICACIÓN DE LAS PROYECCIONES Los rayos proyectantes son líneas imaginarias, que pasan por los vértices del objeto, la intersección con el plano de proyección, proporciona la proyección de dicho objeto. PROYECCIÓN CÓNICA

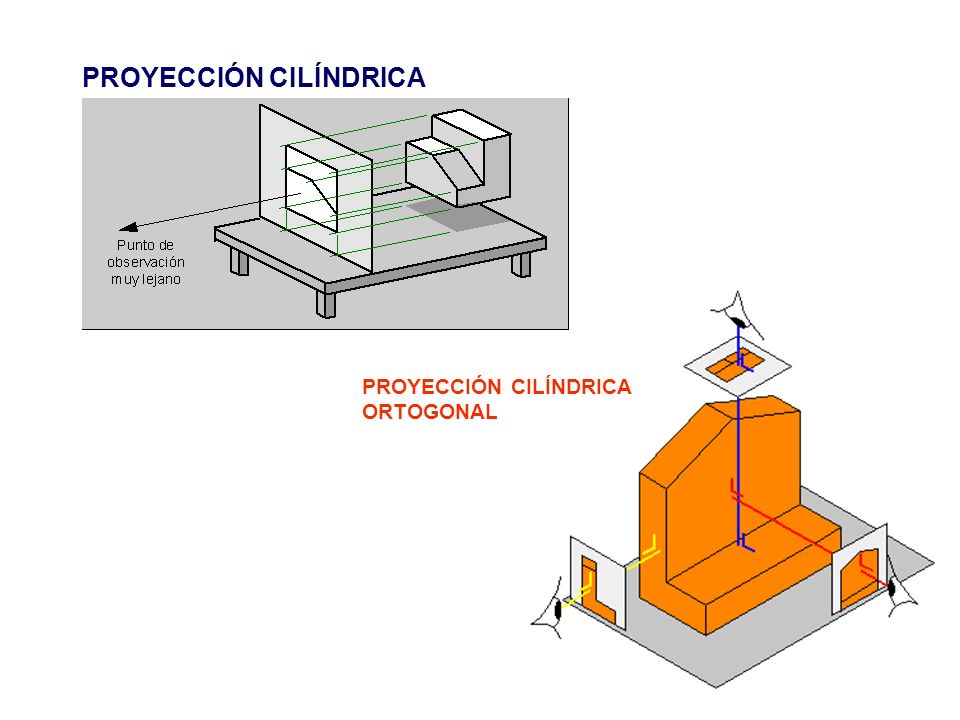

4 PROYECCIÓN CILÍNDRICA ORTOGONAL PROYECCIÓN CILÍNDRICA

5 SISTEMA AMERICANO ASA Proyeccìón en el tercer cuadrante SISTEMA EUROPEO DIN Proyeccìón en el primer cuadrante

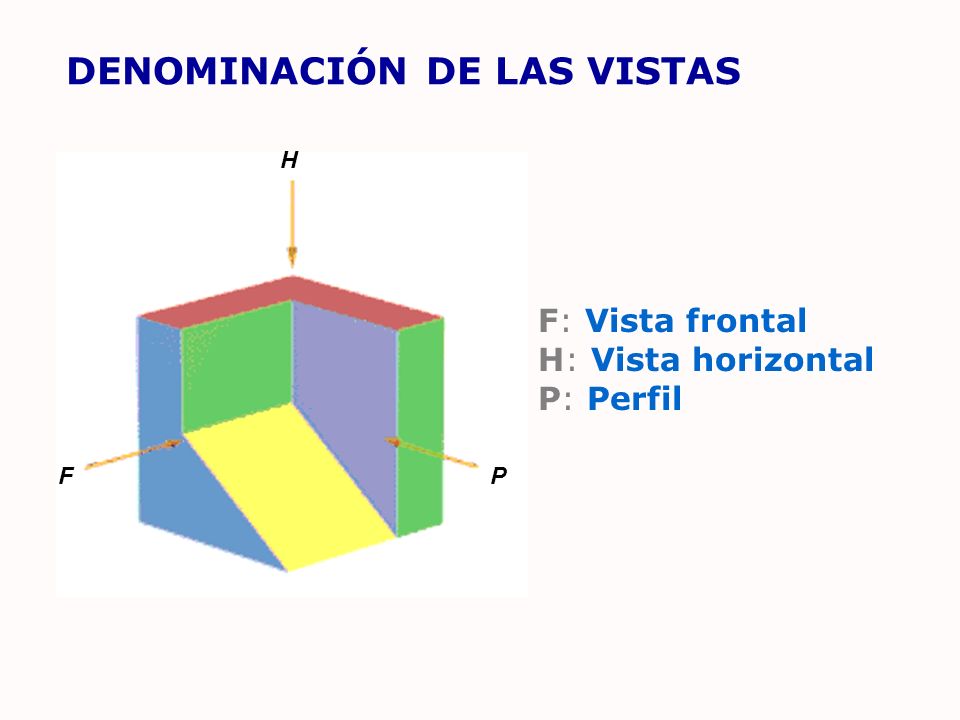

6 DENOMINACIÓN DE LAS VISTAS F: Vista frontal H: Vista horizontal P: Perfil H FP

7 LOS SÓLIDOS Y SUS PROYECCIONES ORTOGONALES (VISTAS)

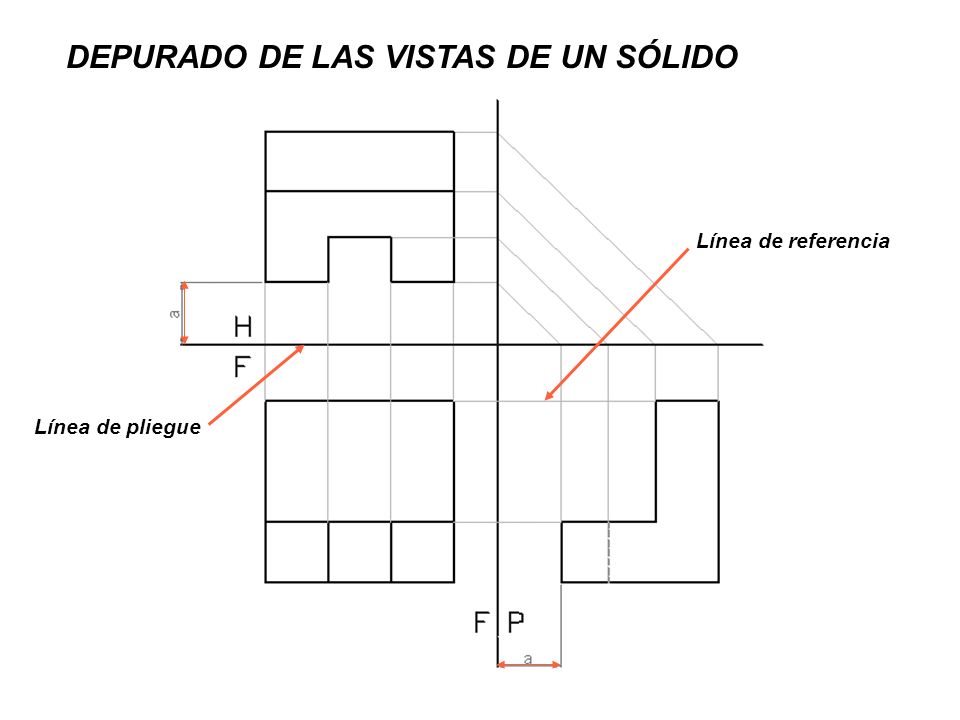

8 DEPURADO DE LAS VISTAS DE UN SÓLIDO Línea de pliegue Línea de referencia
