1 DIGITALIZACIÓN DE SEÑALES DE BANCO DE PRUEBAS BOMBAS SERIE PARALELO

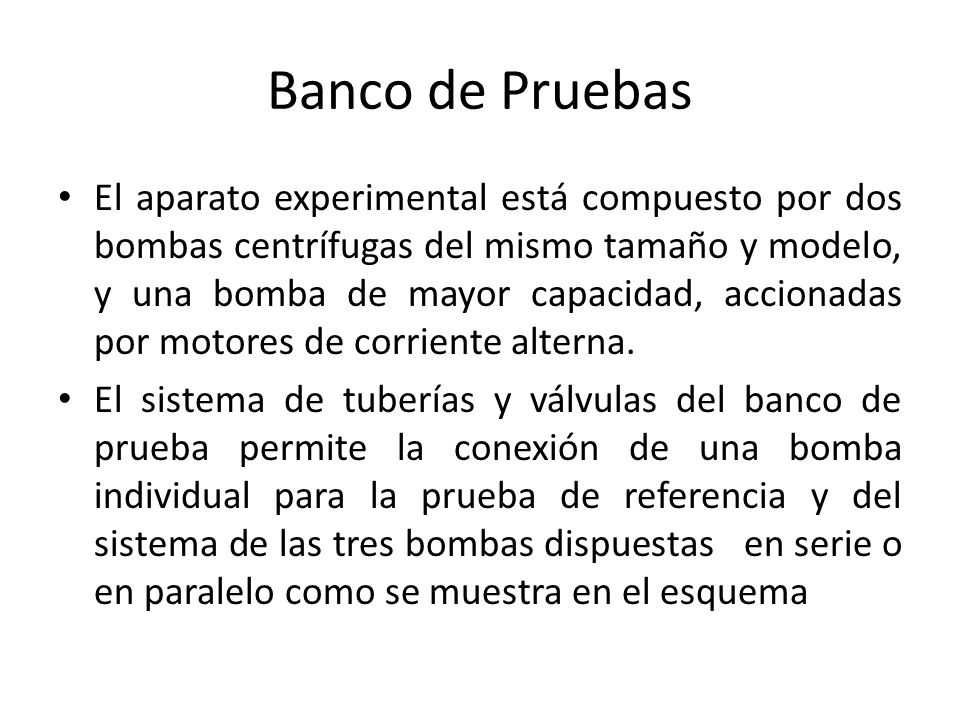

2 Banco de Pruebas El aparato experimental está compuesto por dos bombas centrífugas del mismo tamaño y modelo, y una bomba de mayor capacidad, accionadas por motores de corriente alterna. El sistema de tuberías y válvulas del banco de prueba permite la conexión de una bomba individual para la prueba de referencia y del sistema de las tres bombas dispuestas en serie o en paralelo como se muestra en el esquema

3 Instrumentación El sistema está dotado con los siguientes instrumentos de medición: Voltímetro y amperímetro para determinar la potencia eléctrica consumida por cada motor. Rotámetro para determinación del caudal en cada esquema de funcionamiento. manómetros en la descarga (P d ) de cada bomba.

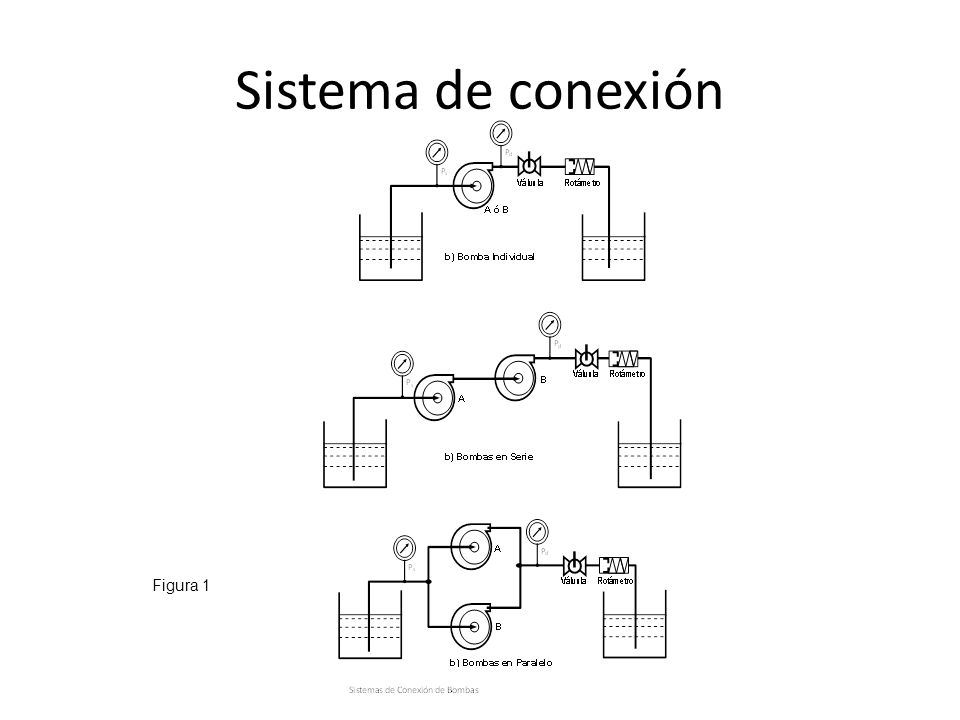

4 Sistema de conexión Figura 1

5 Practicas en el banco Cada estudiante de mecánica, debe realizar varios ejercicios en el banco de pruebas de bombas dispuestas en forma independiente, serie, paralelo o cualquier combinación posible con el fin de: Afianzar los conocimientos adquiridos en la asignatura fundamental, mediante la observación y operación directa del equipo de pruebas mediante operación y observación directa. Conocer, operar y valorar las limitaciones de instrumentos de medición de diferentes diseños, para medir variables de funcionamiento aplicables a los diferentes tipos de bombas hidráulicas. determinar experimentalmente los parámetros que convencionalmente se emplean para describir y evaluar el comportamiento de estas máquinas. Describir de manera objetiva las características convencionales de operación de las bambas y tuberías, ya que aunque se haga de manera experimental será aplicado en industria. Determinar de manera practica y experimental cual disposición de las bombas es el mas eficiente y aplicable a diferentes operaciones industriales. Presentar informes técnicos con datos extraídos de la observación del modo de operación del banco de pruebas.
