1 USMP LABORATORIOS DE INGENIERIA CIVIL Feb 2010 Ing. Giovene Pérez Campomanes

2 Laboratorio de Concreto El concreto es un material de construcción clave, su calidad y fuerza son vitales en el desempeño de cualquier estructura. El Burj Dubai – Emirates Arabes Unidos

3 Laboratorio de Mecánica de Suelos Los principales servicios que brindará el laboratorio son: Ensayos de mecánica de suelos para determinación de propiedades índices. Ensayos para control de calidad de los materiales que se emplearán para la fabricación de concreto, y materiales para la construcción de pavimentos. Ensayos para la determinación de las propiedades físico-mecánicas e hidráulica de los suelos. Estudios de Mecánica de Suelos y Diseño de Pavimentos.

4 Juego de Tamices Certificados SERIE FINA TAMIZ 8 DIAM. ASTM Nº. 04 ( 4.75 mm), Nº. 08 ( 2.36 mm), Nº. 10 ( 2.00 mm), Nº. 16 ( 1.18 mm) Nº. 20 (850UM), Nº. 30 ( 600 UM), Nº. 40 ( 425 UM), Nº. 50 ( 300 UM), Nº. 60 ( 250 UM), Nº. 80 ( 180 UM), Nº. 100, Nº. 140 ( 106 UM),Nº. 200 ( 75 UM) SERIE GRUESA - TAMIZ 8 DIAM. ASTM 3 (75 mm) - TAMIZ 8 DIAM. ASTM 2 1/2 (63 mm) - TAMIZ 8 DIAM. ASTM 2 (50 mm) - TAMIZ 8 DIAM. ASTM 1 1/2 (38.1 mm) - TAMIZ 8 DIAM. ASTM 1 (25 mm) - TAMIZ 8 DIAM. ASTM 3/4 (19.0 mm) - TAMIZ 8 DIAM. ASTM 1/2 (12.5 mm) - TAMIZ 8 DIAM. ASTM 3/8 (9.5 mm) - TAMIZ 8 DIAM. ASTM 1/4 (6.3 mm)

5 Conjunto para Medir la Densidad Relativa CONJUNTO DE COMPACTACIÓN MOTORIZADO

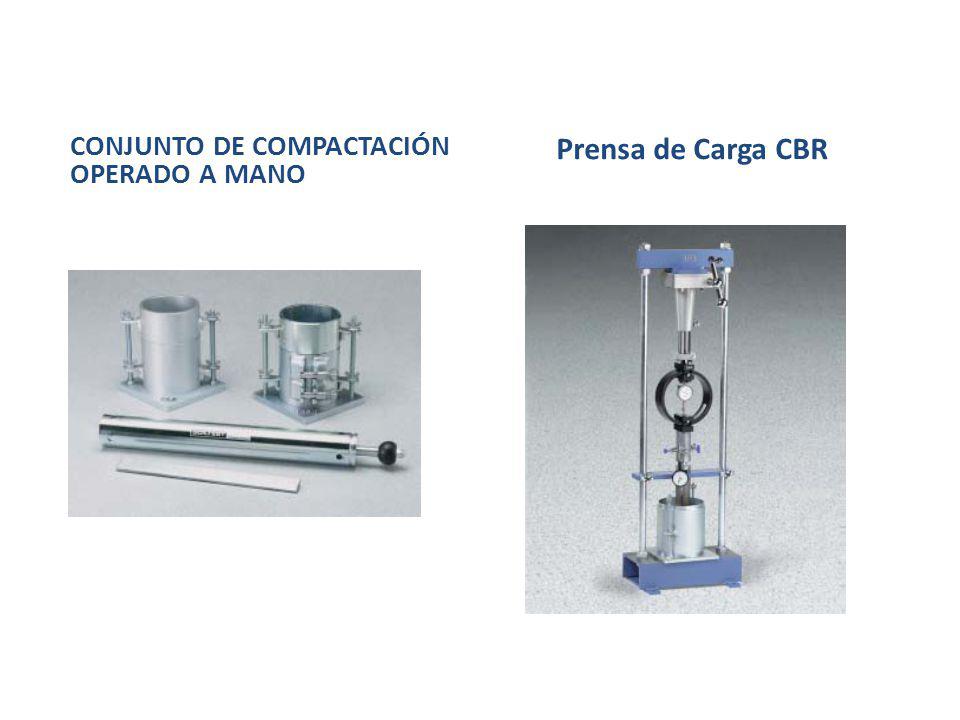

6 CONJUNTO DE COMPACTACIÓN OPERADO A MANO Prensa de Carga CBR

7 Comprobador de HumedadHorno para Ensayos

8 Laboratorio de Materiales Finalidad : Estudio de las propiedades mecánicas de los diferentes materiales de ingeniería y su estrecha relación con sus características microestructurales. Ensayos Mecánicos Máquinas universales de tracción de hasta 600 kN, máquina universal de impacto, equipos de dureza (metales y polímeros), máquinas de fatiga, etc.

9 LABORATORIO DE HIDRÁULICA

10 Banco de Prácticas de Hidrostática y Propiedades de los fluidos Descripción Con el banco de prácticas bien equipado pueden realizarse numerosos experimentos sobre el tema Hidrostática de líquidos y gases. Ensayos Aprender diferentes métodos de medición de la presión. Conocer diferentes aparatos medidores de presión. Medir la cuota estática y dinámica de presión en un líquido Experimentos sobre la ley de Boyle-Mariotte Determinación del empuje de diferentes cuerpos Inspecciones sobre la densidad de líquidos Determinación de tensiones superficiales Demostración de efectos capilares Demostración de las ley de Pascal Determinación del punto central de presión

11 Equipo de Presión Hidrostática en Líquidos Contenido didáctico / Ensayos Distribución de la presión en un líquido bajo consideración de la fuerza de gravedad Fuerza lateral debido a la presión hidrostática. Centro de la presión hidrostática y determinación de la fuerza de compresión resultante/fuerza lateral Comparación de los resultados experimentales con la teoría

12 Panel Demostrador del Principio de Bernoullí Contenido didáctico / Ensayos Demostración del principio de Bernoulli Representación del desarrollo de la presión en tubo Venturí Determinación del factor de paso

13 Mesa de visualización de Líneas de Corriente Contenido didáctico / Ensayos Definición de las líneas de flujo y de trayectoria en la mecánica de corrientes Representación de líneas de flujo paralelas en la inundación de cuerpos Influencia de cuerpos de diferentes formas sobre la corriente Estudio del efecto de fuentes y depresiones sobre las líneas de flujo

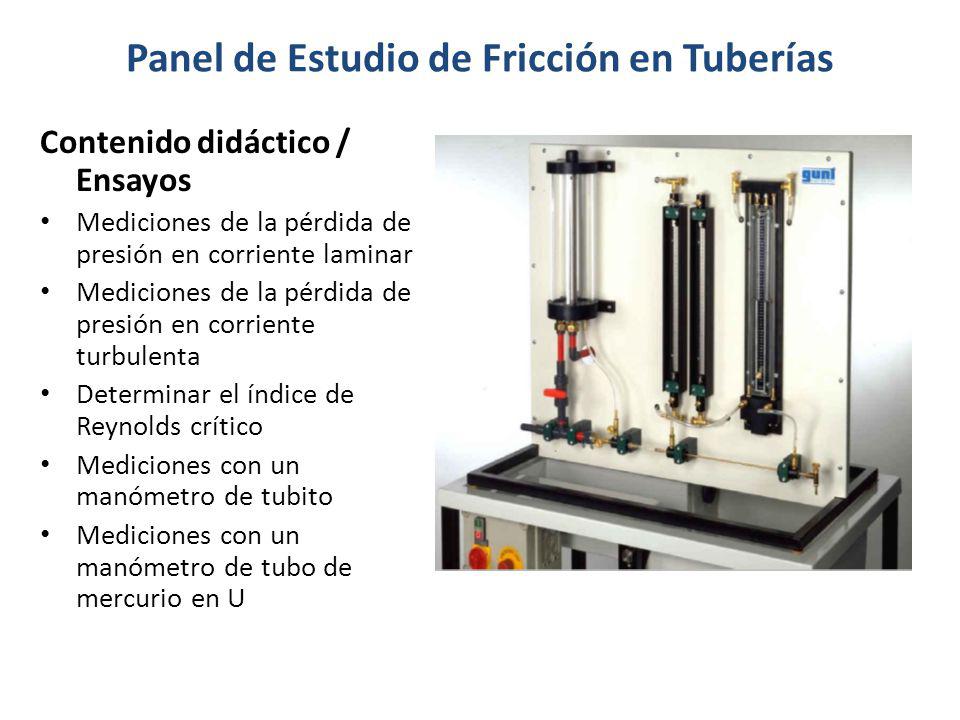

14 Panel de Estudio de Fricción en Tuberías Contenido didáctico / Ensayos Mediciones de la pérdida de presión en corriente laminar Mediciones de la pérdida de presión en corriente turbulenta Determinar el índice de Reynolds crítico Mediciones con un manómetro de tubito Mediciones con un manómetro de tubo de mercurio en U

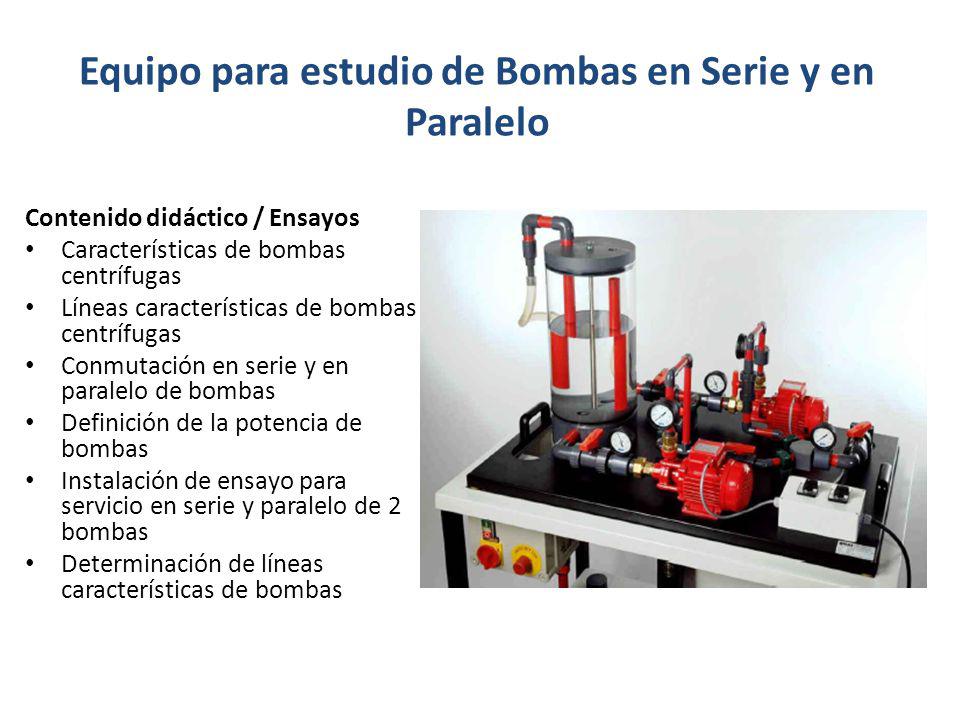

15 Equipo para estudio de Bombas en Serie y en Paralelo Contenido didáctico / Ensayos Características de bombas centrífugas Líneas características de bombas centrífugas Conmutación en serie y en paralelo de bombas Definición de la potencia de bombas Instalación de ensayo para servicio en serie y paralelo de 2 bombas Determinación de líneas características de bombas

16 Modelo de Demostración Turbina Pelton Contenido didáctico / Ensayos Determinación de líneas características típicas de turbinas Modelo de una turbina Pelton de chorro libre

17 Canal Hidrodinámico Modular de pendiente variable Contenido didáctico / Ensayos Medición de los caudales de paso Medición de la presión, comportamientos de presión Medición de la velocidad de flujo Influencia de la forma de pared sobre la corriente El espectro de ensayos se amplía considerablemente con el uso de los accesorios.

18 Banco Experimental Medida de Caudales Contenido didáctico / Ensayos Medición del caudal de paso con flujómetro flotador Registrador del caudal magnético-inductivo Flujómetro de ultrasonido Tubo venturí Tubo Pitot Orificio de Medición Boquilla de Medición Sensor de molinete Caudalímetro de remolinos Flujómetro de disco de retención

19 Software de Aprendizaje Teoría del Flujo
