1
Elementos de un circuito
2

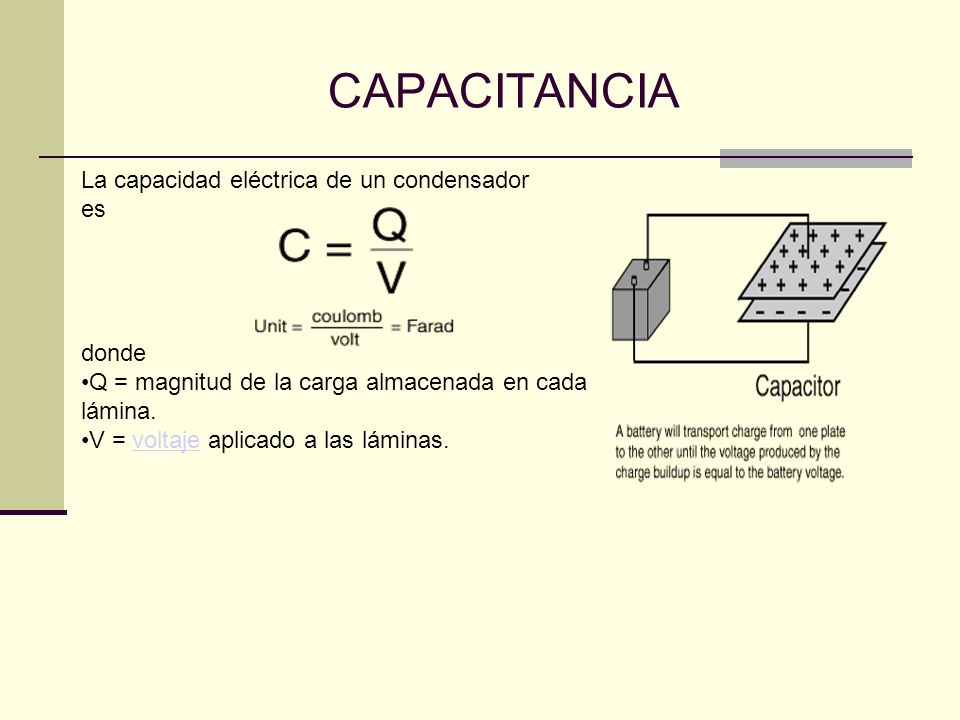

CAPACITANCIA La capacidad eléctrica de un condensador es donde
Q = magnitud de la carga almacenada en cada lámina. V = voltaje aplicado a las láminas.
3
Combinación de condensadores
Combinación de condensadores en paralelo: Se suman. Combinación de condensadores en serie: Se suman los recíprocos
4
Carga y descarga de un condensador
5
Corriente Eléctrica La corriente eléctrica es la razón del flujo de carga que pasa por un punto dado de un circuito en el tiempo, se mide en Coulombios/seg, unidad que se denomina Amperio. En muchos circuitos eléctricos DC, se asume que la resistencia al flujo de corriente es una constante que se relaciona con el voltaje por mediode la ley de Ohm'. La abreviatura de la unidad es 1 A = 1C/s.
6
Corriente Eléctrica Convencional
Aunque los portadores de carga móviles son los electrones, que son los responsables de la corriente eléctrica en los conductores como los alambres, la dirección convencional de la corriente se tiene establecida como la del movimiento de las cargas positivas. Esta convención hace que esta dirección coincida con la del alto voltaje a la del bajo voltaje, de la alta energía a la baja energía y permite hacer un paralelo con el flujo del agua de la alta a la baja presión.
7

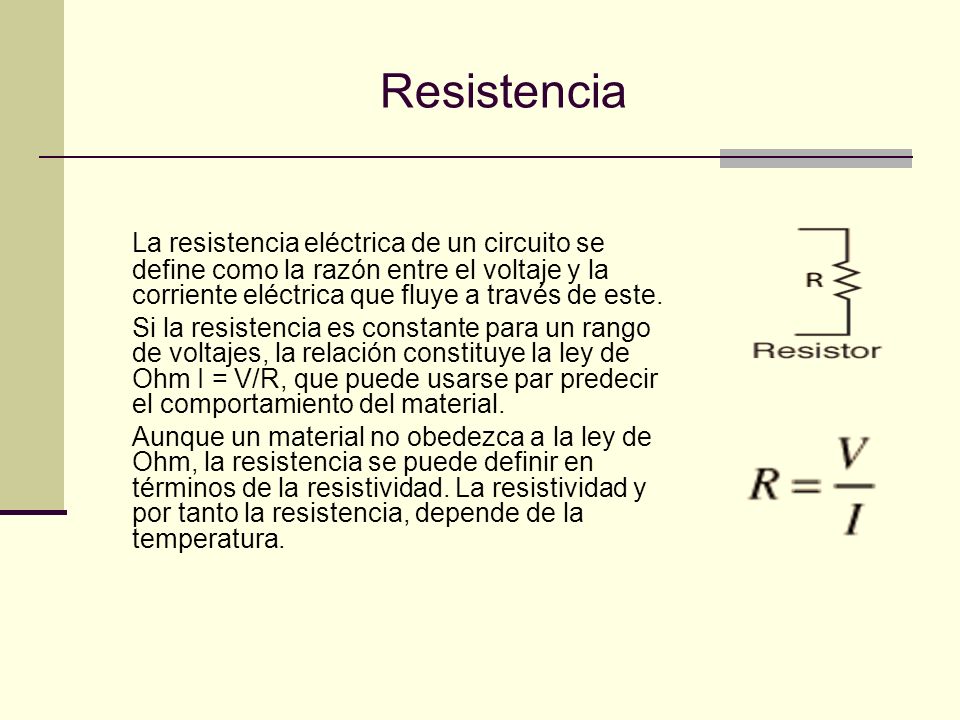

Resistencia La resistencia eléctrica de un circuito se define como la razón entre el voltaje y la corriente eléctrica que fluye a través de este. Si la resistencia es constante para un rango de voltajes, la relación constituye la ley de Ohm I = V/R, que puede usarse par predecir el comportamiento del material. Aunque un material no obedezca a la ley de Ohm, la resistencia se puede definir en términos de la resistividad. La resistividad y por tanto la resistencia, depende de la temperatura.
8
Resistividad y conductividad
La resistencia de un conductor eléctrico aumenta con la longitud , disminuye con una mayor sección o área y depende también del material de la que esta hecho. Por tal razón, experimentalmente se define la resistebcia de un cable como: El factor que considera el material del cual está hecho el cable se denomina resistividad. La conductividad es el inverso de la resistividad. En akgunos contextos es más conveniente usarla conductividad. Conductividad eléctrica = σ = 1/ρ
9
Combinación de resistencias.
La combinación de cualquier número de resistencias en serie o en paralelo se establece usando la ley de Ohm
10
LEY DE OHM
11
Ley de Joule La potencia disipada en una resistencia R al paso de una corriente I es P = VI. La unidad de medida son los vatios.
12
Circuitos DC
13
Circuitos DC. Ley de los voltajes
14
Circuitos DC. Comparación de circuitos
Circuito en paralelo y en serie con las miasmas resistencias y la misma batería.
16
Amperímetro
17
Voltímetro
18
Amperímetro y Voltímetro
19
. Ohmetro
20
Multímetro
21
Baterías de Carbon-zinc
22
Batería con resistencia interna
Una batería está construída con una resistencia interna considerable y si falla es por que no alcanza a suministrar la energía suficiente para la demanda externa. Si se mide con un voltímetro, el voltaje de una batería desconectada y que está fallando, encontrará un valor cercano al voltaje normal; entonces, el voltímetro no es un juez apropiado para determinar la vida restante de la batería. Si se conecta una batería a una resistencia externa, el voltaje en las terminales cae, esto se puede interpretar como indicador de que existe una resistencia interna que impide que todo el voltaje este disponible para uso externo.
