Autogeneración Eléctrica

Presentación del tema: "Autogeneración Eléctrica"— Transcripción de la presentación:

1 Autogeneración Eléctrica
Barbeito, Gonzalo Corrales, Emiliano Roch, Yago Perez Burgardt, Tomas Perozzi, Nicolas

2 EP Fuente de Energía Primaria Térmica, mecánica,quimica, etc. G Centrales Eléctricas Autogeneración EE Energía Eléctrica

3 Grupos Electrógenos Los grupos electrógenos son equipos que permiten

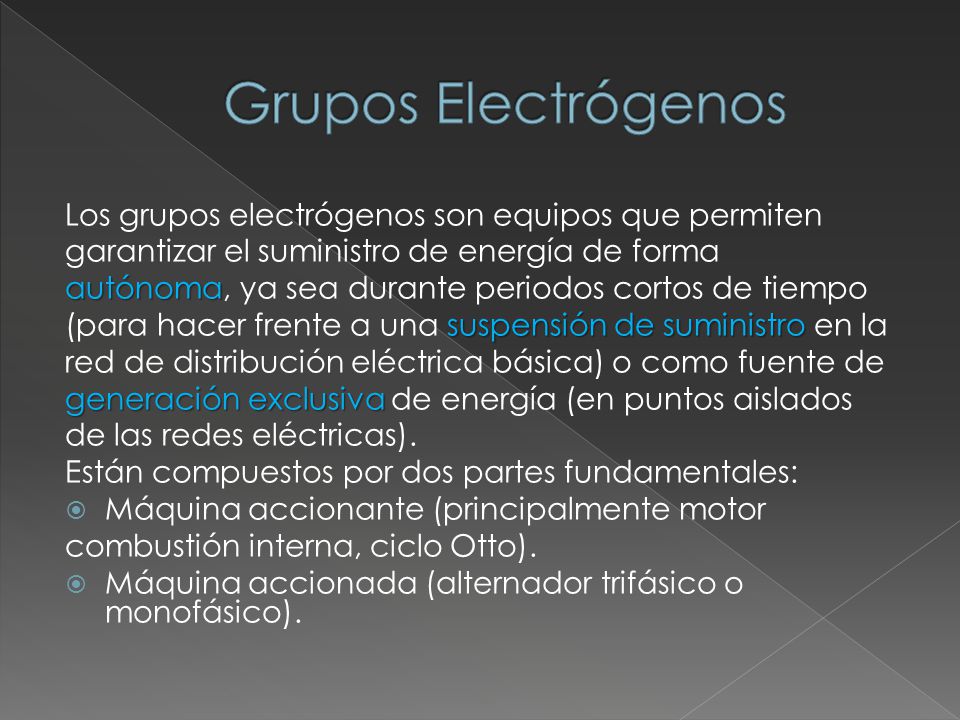

garantizar el suministro de energía de forma autónoma, ya sea durante periodos cortos de tiempo (para hacer frente a una suspensión de suministro en la red de distribución eléctrica básica) o como fuente de generación exclusiva de energía (en puntos aislados de las redes eléctricas). Están compuestos por dos partes fundamentales: Máquina accionante (principalmente motor combustión interna, ciclo Otto). Máquina accionada (alternador trifásico o monofásico).

4 Un grupo electrógeno consta de las siguientes partes:
Motor. Regulación del motor. Sistema eléctrico del motor. El sistema incluye un motor de arranque eléctrico, una/s bateria/s, y los sensores y dispositivos de alarmas de los que disponga el motor. Sistema de refrigeración: puede ser por medio de agua, aceite o aire. Alternador. Depósito de combustible y bancada. Aislamiento de la vibración Silenciador y sistema de escape. Sistema de control.

5 Alternador Toma la energía mecánica del movimiento rotante del motor para convertirla en energía eléctrica. Principio de funcionamiento: Inducción

6 Alternador

7 Alternador elemental

8 Alternador trifásico 3 bobinados de armadura Desplazamiento de 120º
Plantas de emergencia: Monofásicos Trifásicos Alimentación: Nafta, Diesel, gas

9 Regulador de Tensión Mantiene el voltaje del alternador a niveles de uso. Protege contra variaciones bruscas de voltaje. Tensión de alternador depende de la velocidad de giro y de la carga - Condiciones de trabajo variables.

10 Tipos de generadores Los generadores poseen diversas características distintivas debido a la variedad de sus componentes. Es por ello que se pueden clasificar según varios aspectos.

11 Tipos de generadores En cuanto a la estructura Abiertos Insonorizados

12 Tipos de generadores En cuanto a la potencia Desde 15Kva hasta 1100Kva

13 Tipos de generadores En cuanto al tipo de motor Diesel Gas Gasolina

14 Tipos de generadores En cuanto al tipo de sistema Monofásico Trifásico

15 IMPORTANCIA DEL USO DE UN GENERADOR ELÉCTRICO
El generador eléctrico es necesario en los siguientes casos: Déficit en la generación de energía en algún lugar, por ejemplo plantas de fabricación que requieran una mayor potencia de la que suministra la red eléctrica. Corte imprevisto en el suministro eléctrico, en los lugares que es imprescindible mantener la actividad, como en hospitales y plantas de agua. En aquellos lugares donde no hay suministro a través de la red eléctrica, generalmente zonas agrícolas con poca infraestructura o viviendas aisladas. Obras de construcción

16 UTILIZACIÓN En función del tipo de empleo y de las horas de
funcionamiento, pueden darse tres modalidades de uso: EMERGENCIA SERVICIO PRINCIPAL FUNCIONAMIENTO CONTINUO

17 UTILIZACIÓN Emergencia: Es el caso en el cual el grupo electrógeno se utiliza exclusivamente cuando se produce la suspensión del suministro en la red de distribución eléctrica. En estas circunstancias, el grupo electrógeno se emplea al 100% de carga hasta que se restablece al suministro principal. Debe tenerse presente que transcurren alrededor de 15 segundos desde que se corta el suministro de la red de distribución y el grupo electrógeno aporta la potencia de diseño (condiciones nominales).

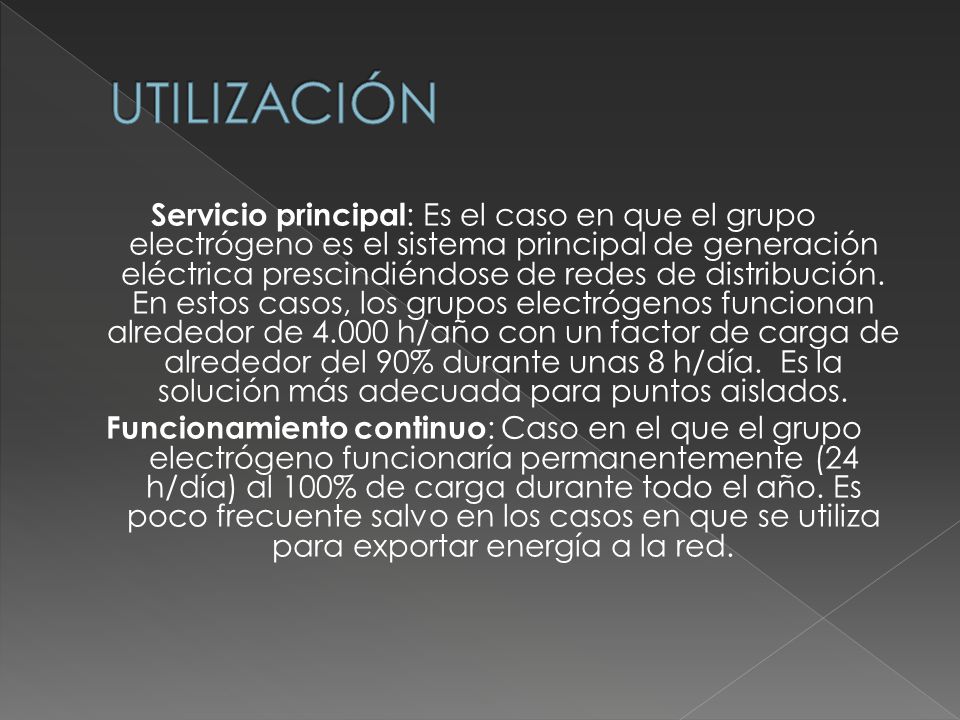

18 UTILIZACIÓN Servicio principal: Es el caso en que el grupo electrógeno es el sistema principal de generación eléctrica prescindiéndose de redes de distribución. En estos casos, los grupos electrógenos funcionan alrededor de h/año con un factor de carga de alrededor del 90% durante unas 8 h/día. Es la solución más adecuada para puntos aislados. Funcionamiento continuo: Caso en el que el grupo electrógeno funcionaría permanentemente (24 h/día) al 100% de carga durante todo el año. Es poco frecuente salvo en los casos en que se utiliza para exportar energía a la red.

19 COMBINACIÓN DE GENERADORES
Los generadores eléctricos pueden funcionar juntos (en paralelo). El principal beneficio de este modo de uso es que hace que los generadores eléctricos funcionen con una mayor capacidad, eficiencia y redundancia. Una planta eléctrica impulsada por generadores eléctricos suele incluir entre tres y seis máquinas. Los generadores eléctricos pueden ser conectados entre sí a través del proceso de sincronización. Esto implica comparar el voltaje, frecuencia y fase antes de conectar el generador eléctrico a una barra de bus en vivo. La falta de sincronización antes de la conexión podría causar una elevada corriente de cortocircuito o el desgaste en el generador eléctrico y / o de sus equipos de conmutación. Los generadores eléctricos funcionan a través del intercambio de carga. Compartir la carga puede ser automatizado mediante un módulo de distribución de la carga. Éste medirá la carga y la frecuencia en el generador eléctrico, al tiempo que ajusta constantemente la velocidad del motor para desplazar la carga hacia y desde las fuentes de energía restante.

20 Dimensionamiento de un
grupo electrógeno Se analiza: Parámetros del proyecto Cargas Secuencia medida de cargas Necesidades futuras

21 Dimensionamiento de un
grupo electrógeno Parámetros del proyecto: Carga/capacidad mínima del grupo electrogeno Máxima caida de voltaje de medida permisible Altitud y temperatura Ciclo de servicio Combustible Fase Frecuencia Voltaje

22 Dimensionamiento de un
grupo electrógeno Cargas: Factor de potencia Cargas monofasicas y desequilibrio de carga Cargas pico Cargas de motor Cargas de baja inercia Cargas de alta inercia

23 Dimensionamiento de un
grupo electrógeno Secuencia medida de cargas: El generador tiene tamaño suficiente para absorber todas las cargas en un paso Si no lo tiene, es ideal iniciar primero las cargas que causan mas demanda y luego el resto Necesidades Futuras Considerar expansiones de la planta en el futuro

24 Generación Distribuida
Es aquella que se conecta a la red de distribución de energía eléctrica y que se caracteriza por encontrarse instalada en puntos cercanos al consumo. Sus características generales son: Reducen pérdidas en la red, al reducir los flujos de energía por la misma. Su energía vertida no revierte flujos hacia la red de transporte. Suelen tener potencias inferiores a 3 kW aunque en general se suele decir que no sobrepasan 10 kW de potencia instalada. Múltiples modos de generación de energía

25 El caso de Alemania Generación distribuida aportada por particulares.
Costo: euros, amortización de 7 años.Los generadores de Energía renovable los fabrica Volkswagen. En el 2000 se promulgó una ley, que obliga a las distribuidores a comprar la energía sobrante. Desventajas: Costo, Tecnología de interconexión, Oligopolios,

26 Muchas Gracias!
