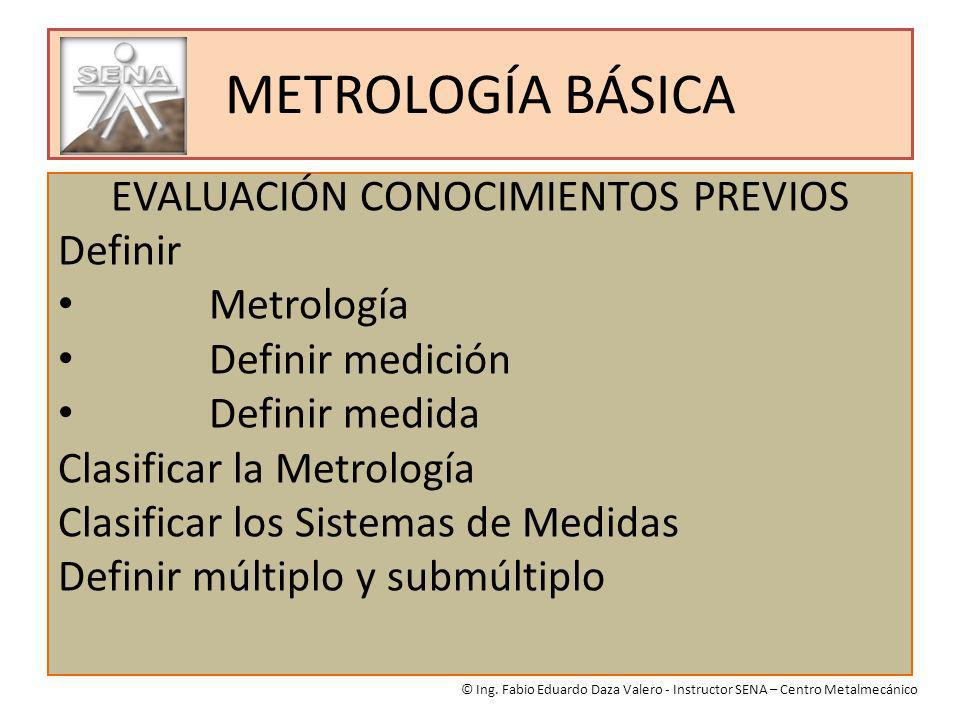

1 METROLOGÍA BÁSICA EVALUACIÓN CONOCIMIENTOS PREVIOS Definir Metrología Definir medición Definir medida Clasificar la Metrología Clasificar los Sistemas de Medidas Definir múltiplo y submúltiplo © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

2 METROLOGÍA BÁSICA EVALUACIÓN CONOCIMIENTOS PREVIOS (2) Definir Error de medición. Patrón Patronamiento Instrumento de Medición © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

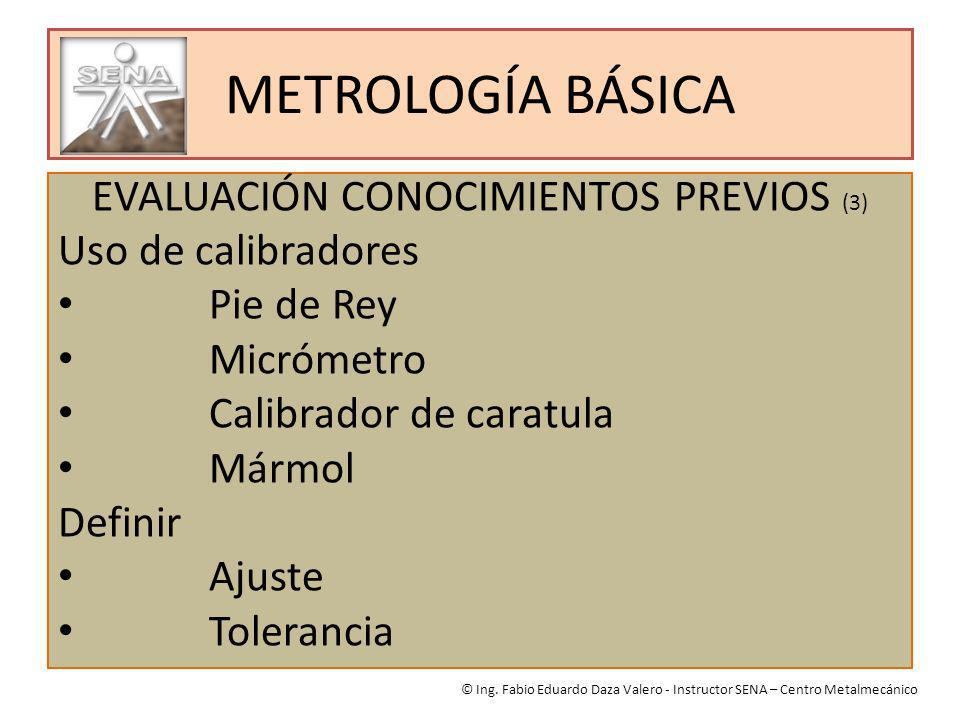

3 METROLOGÍA BÁSICA EVALUACIÓN CONOCIMIENTOS PREVIOS (3) Uso de calibradores Pie de Rey Micrómetro Calibrador de caratula Mármol Definir Ajuste Tolerancia © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

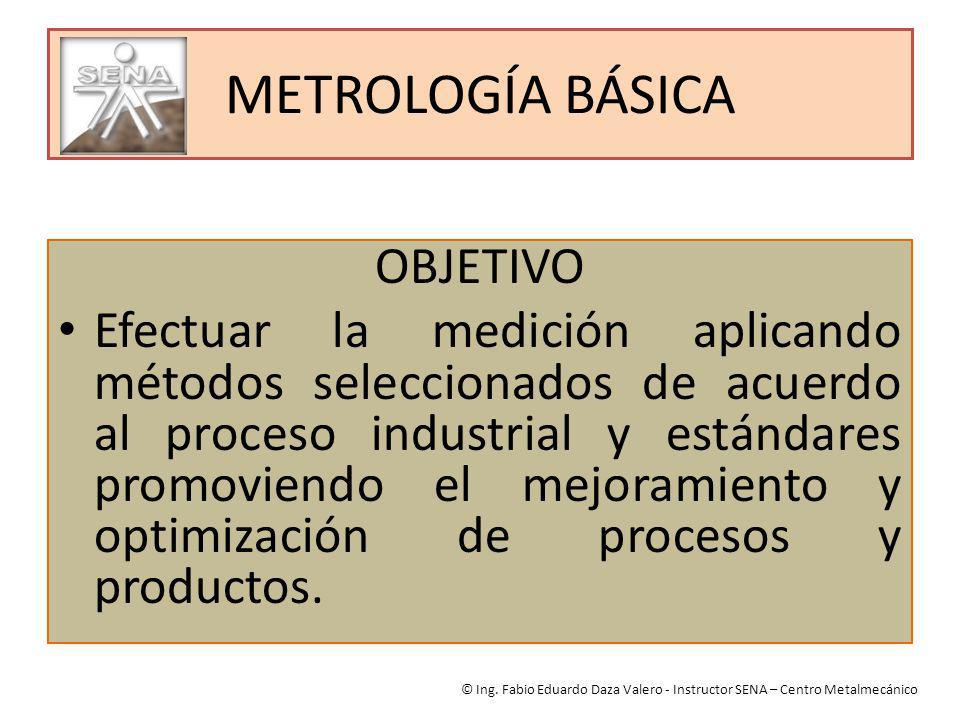

4 METROLOGÍA BÁSICA OBJETIVO Efectuar la medición aplicando métodos seleccionados de acuerdo al proceso industrial y estándares promoviendo el mejoramiento y optimización de procesos y productos. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

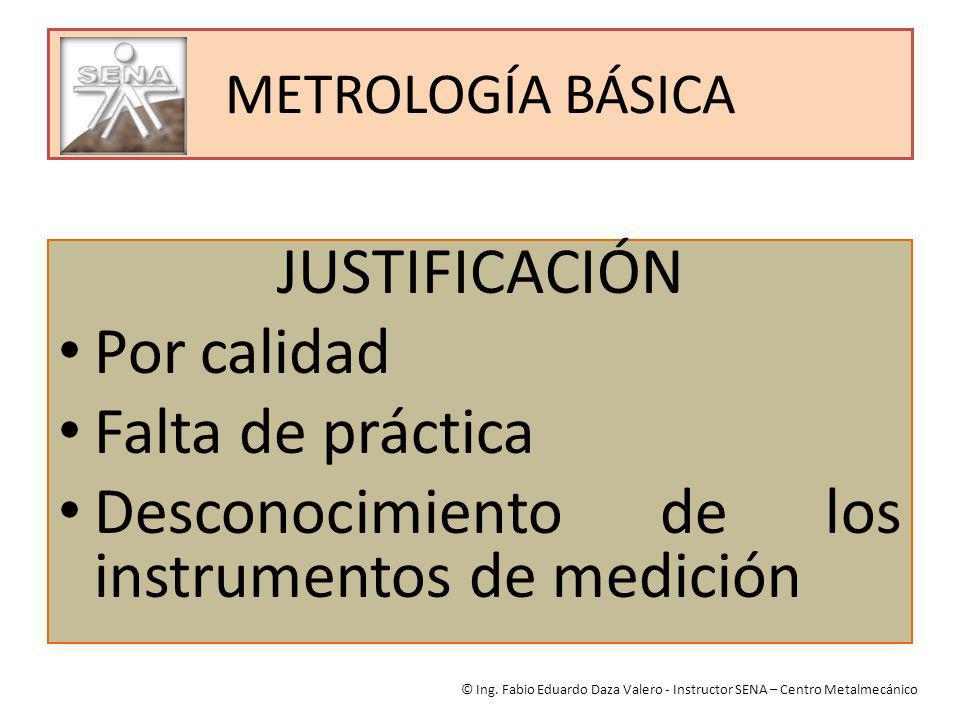

5 METROLOGÍA BÁSICA JUSTIFICACIÓN Por calidad Falta de práctica Desconocimiento de los instrumentos de medición © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

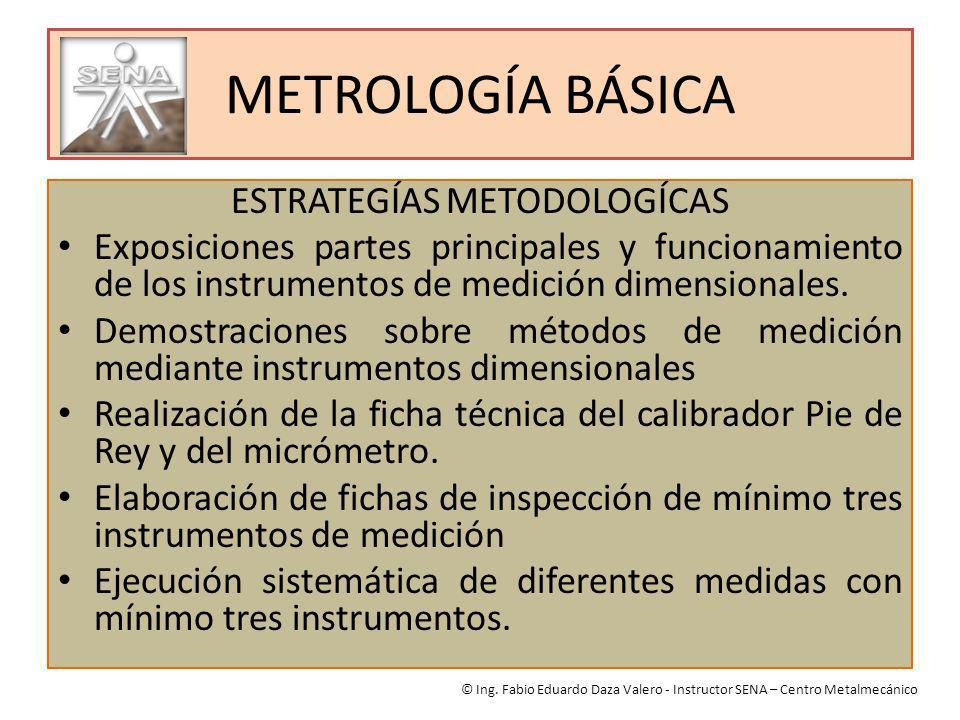

6 METROLOGÍA BÁSICA ESTRATEGÍAS METODOLOGÍCAS Exposiciones partes principales y funcionamiento de los instrumentos de medición dimensionales. Demostraciones sobre métodos de medición mediante instrumentos dimensionales Realización de la ficha técnica del calibrador Pie de Rey y del micrómetro. Elaboración de fichas de inspección de mínimo tres instrumentos de medición Ejecución sistemática de diferentes medidas con mínimo tres instrumentos. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

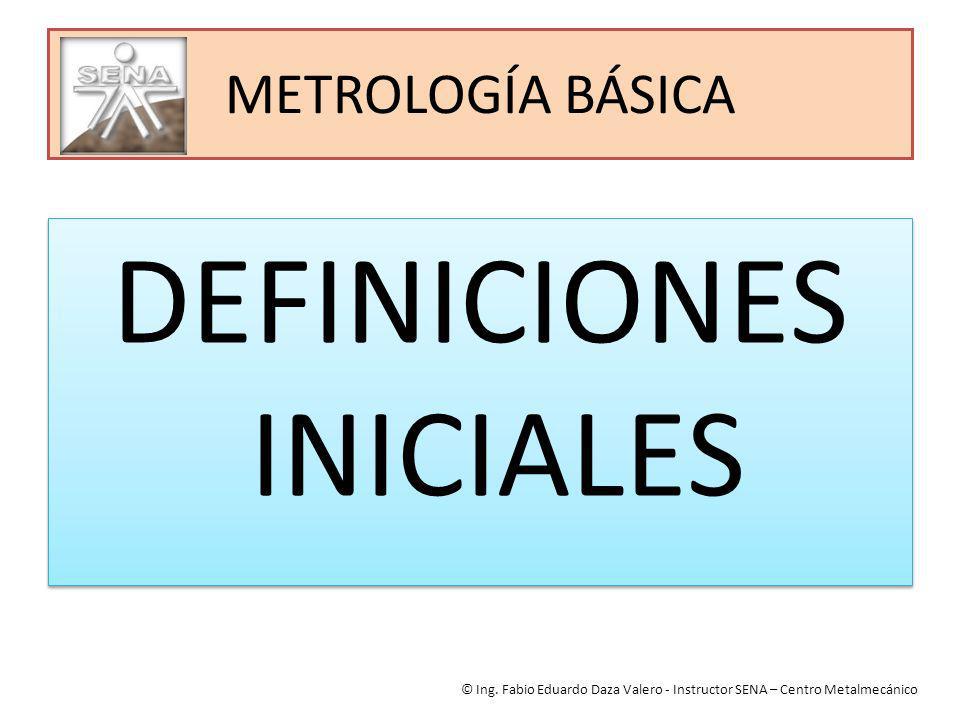

7 METROLOGÍA BÁSICA DEFINICIONES INICIALES © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

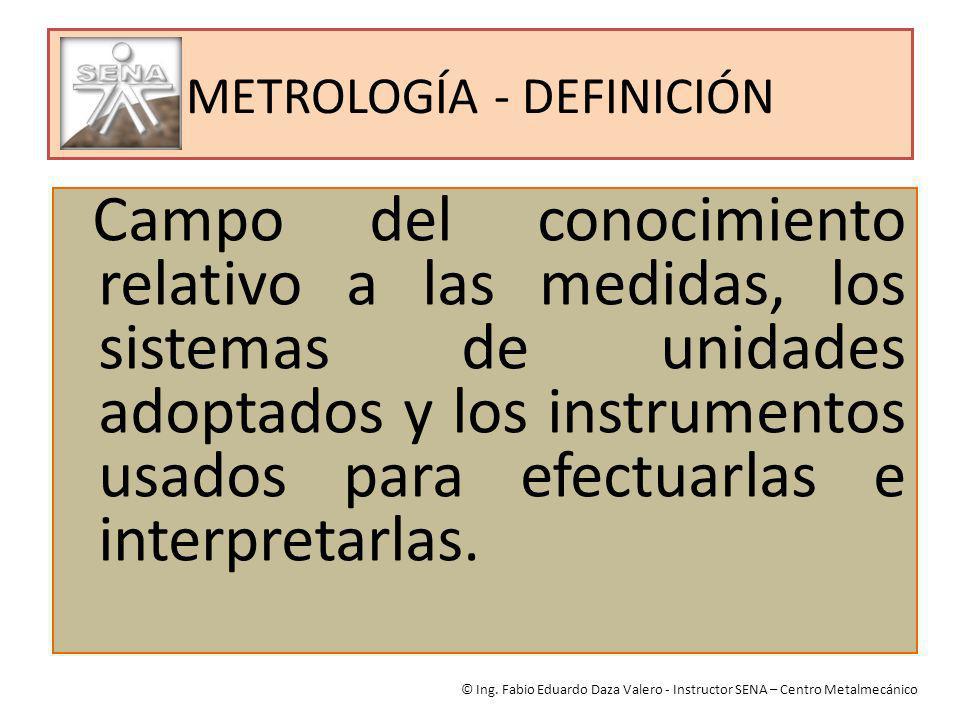

8 METROLOGÍA - DEFINICIÓN Campo del conocimiento relativo a las medidas, los sistemas de unidades adoptados y los instrumentos usados para efectuarlas e interpretarlas. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

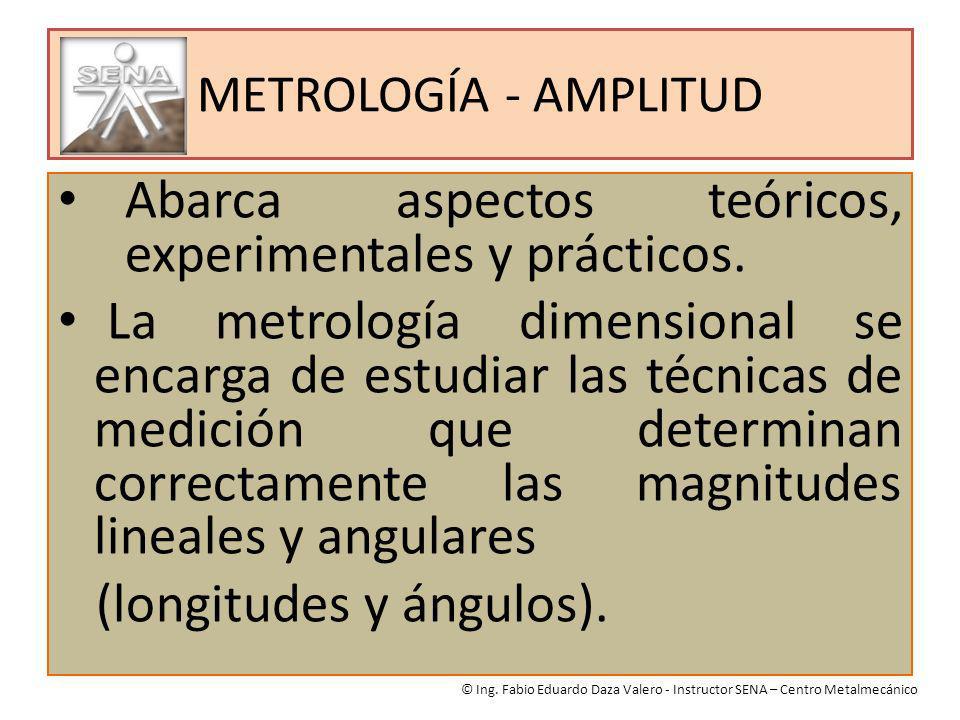

9 METROLOGÍA - AMPLITUD Abarca aspectos teóricos, experimentales y prácticos. La metrología dimensional se encarga de estudiar las técnicas de medición que determinan correctamente las magnitudes lineales y angulares (longitudes y ángulos). © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

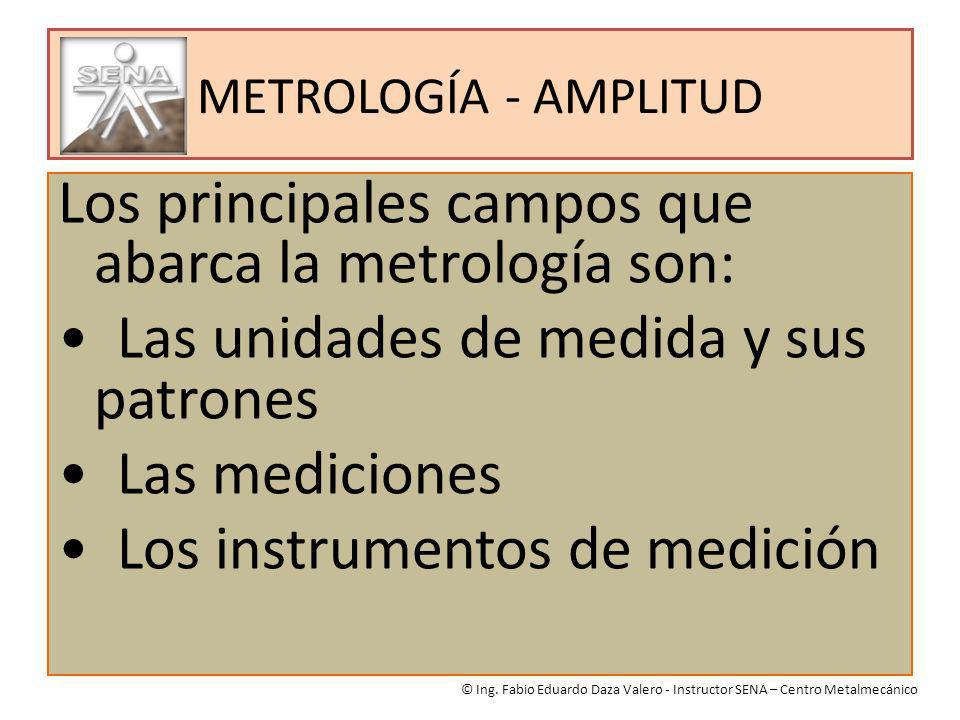

10 METROLOGÍA - AMPLITUD Los principales campos que abarca la metrología son: Las unidades de medida y sus patrones Las mediciones Los instrumentos de medición © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

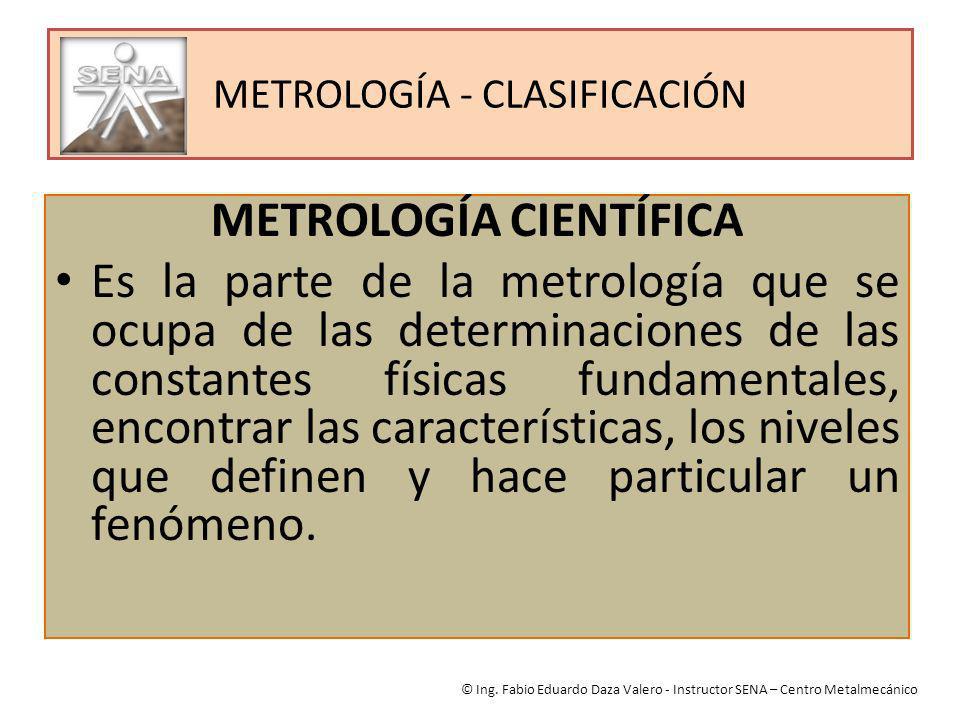

11 METROLOGÍA - CLASIFICACIÓN METROLOGÍA CIENTÍFICA Es la parte de la metrología que se ocupa de las determinaciones de las constantes físicas fundamentales, encontrar las características, los niveles que definen y hace particular un fenómeno. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

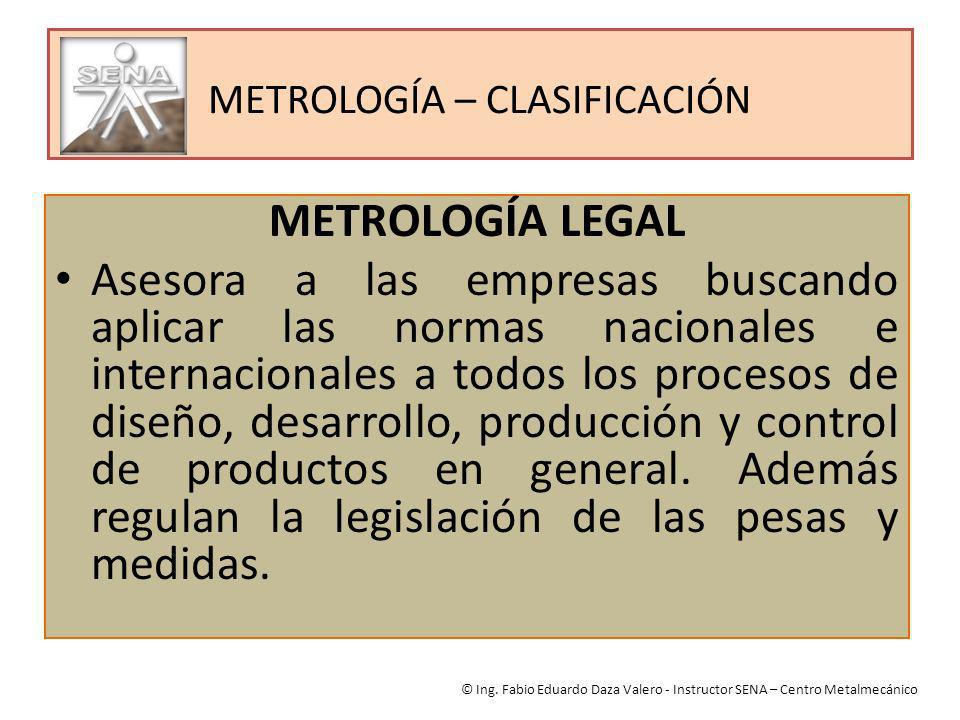

12 METROLOGÍA – CLASIFICACIÓN METROLOGÍA LEGAL Asesora a las empresas buscando aplicar las normas nacionales e internacionales a todos los procesos de diseño, desarrollo, producción y control de productos en general. Además regulan la legislación de las pesas y medidas. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

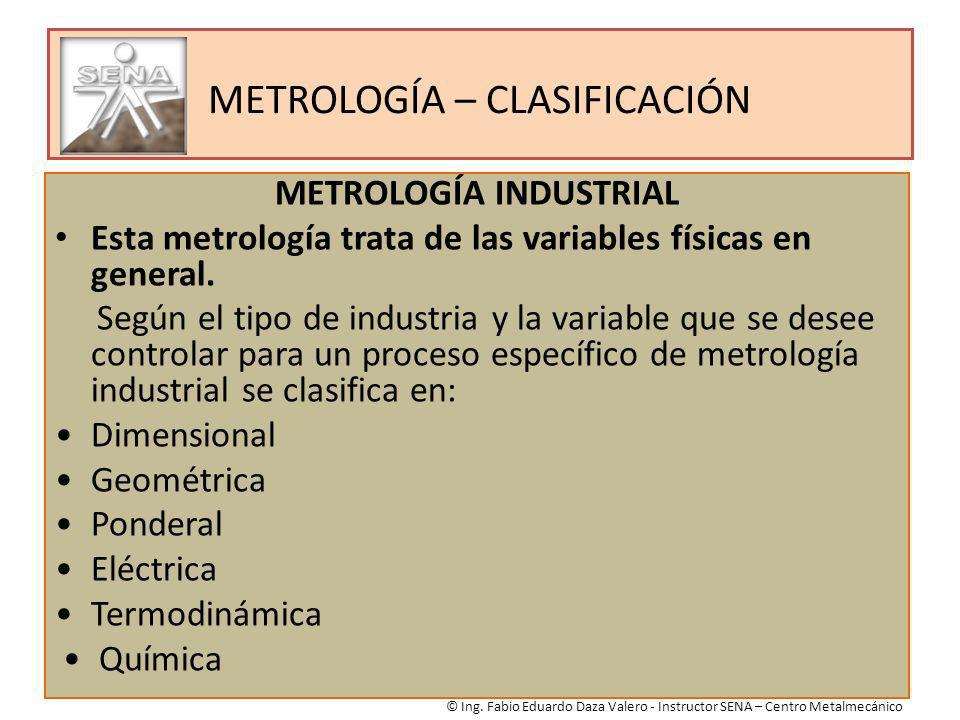

13 METROLOGÍA – CLASIFICACIÓN METROLOGÍA INDUSTRIAL Esta metrología trata de las variables físicas en general. Según el tipo de industria y la variable que se desee controlar para un proceso específico de metrología industrial se clasifica en: Dimensional Geométrica Ponderal Eléctrica Termodinámica Química © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

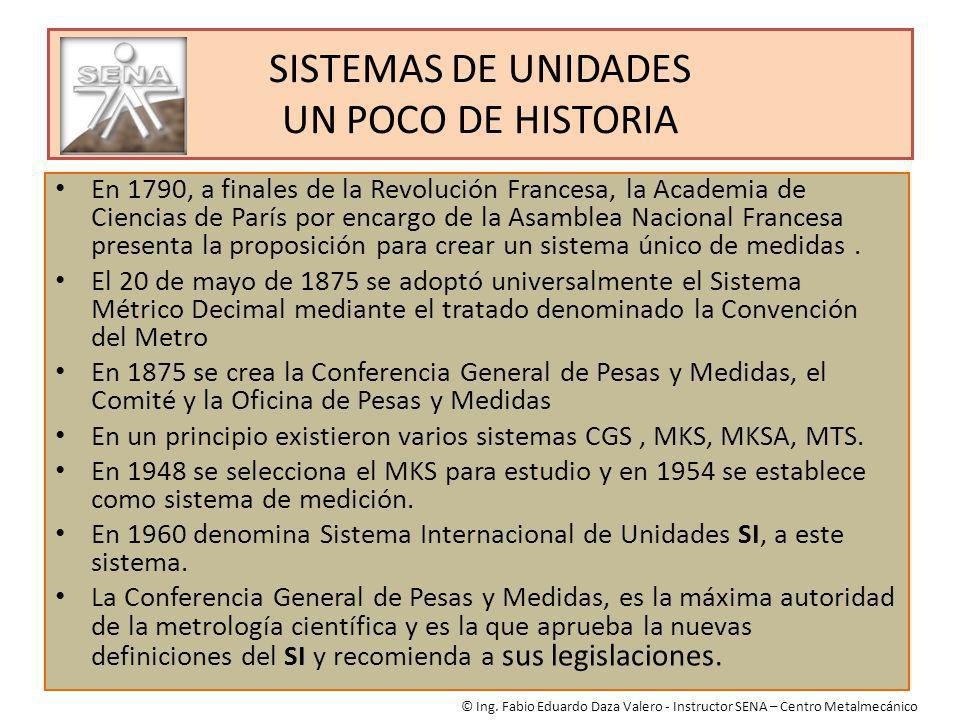

14 SISTEMAS DE UNIDADES UN POCO DE HISTORIA En 1790, a finales de la Revolución Francesa, la Academia de Ciencias de París por encargo de la Asamblea Nacional Francesa presenta la proposición para crear un sistema único de medidas. El 20 de mayo de 1875 se adoptó universalmente el Sistema Métrico Decimal mediante el tratado denominado la Convención del Metro En 1875 se crea la Conferencia General de Pesas y Medidas, el Comité y la Oficina de Pesas y Medidas En un principio existieron varios sistemas CGS, MKS, MKSA, MTS. En 1948 se selecciona el MKS para estudio y en 1954 se establece como sistema de medición. En 1960 denomina Sistema Internacional de Unidades SI, a este sistema. La Conferencia General de Pesas y Medidas, es la máxima autoridad de la metrología científica y es la que aprueba la nuevas definiciones del SI y recomienda a sus legislaciones. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

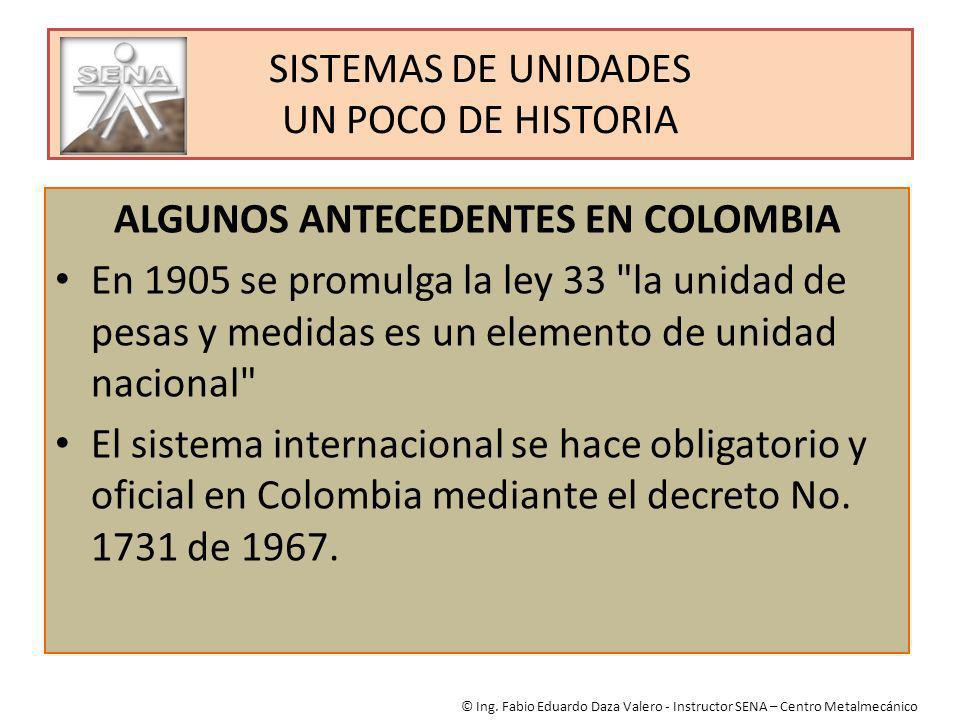

15 SISTEMAS DE UNIDADES UN POCO DE HISTORIA ALGUNOS ANTECEDENTES EN COLOMBIA En 1905 se promulga la ley 33 "la unidad de pesas y medidas es un elemento de unidad nacional" El sistema internacional se hace obligatorio y oficial en Colombia mediante el decreto No de © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

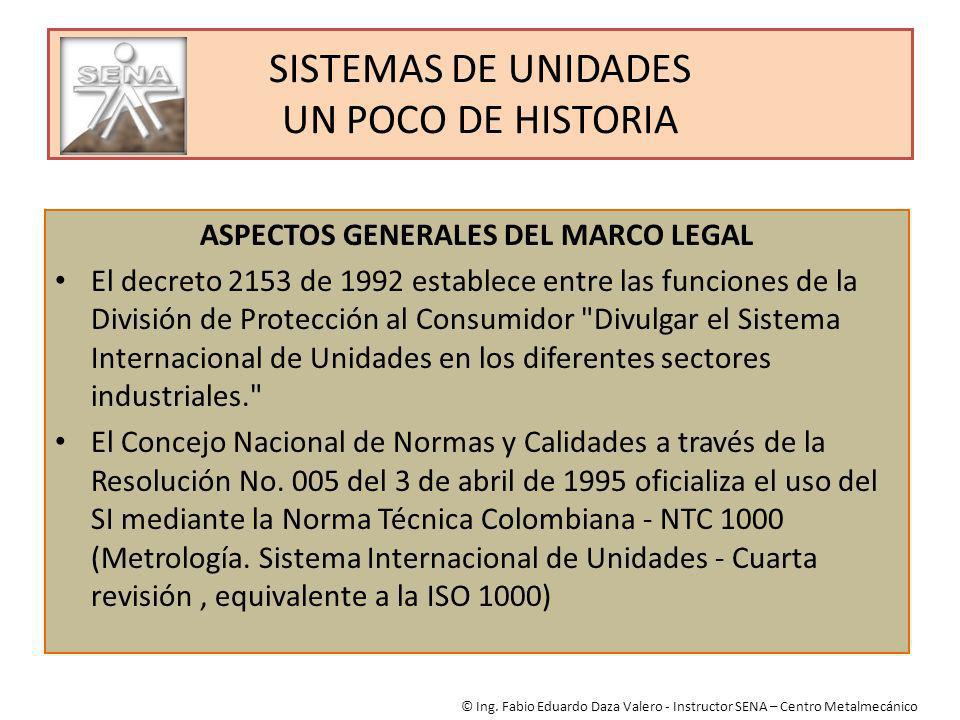

16 SISTEMAS DE UNIDADES UN POCO DE HISTORIA ASPECTOS GENERALES DEL MARCO LEGAL El decreto 2153 de 1992 establece entre las funciones de la División de Protección al Consumidor "Divulgar el Sistema Internacional de Unidades en los diferentes sectores industriales." El Concejo Nacional de Normas y Calidades a través de la Resolución No. 005 del 3 de abril de 1995 oficializa el uso del SI mediante la Norma Técnica Colombiana - NTC 1000 (Metrología. Sistema Internacional de Unidades - Cuarta revisión, equivalente a la ISO 1000) © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

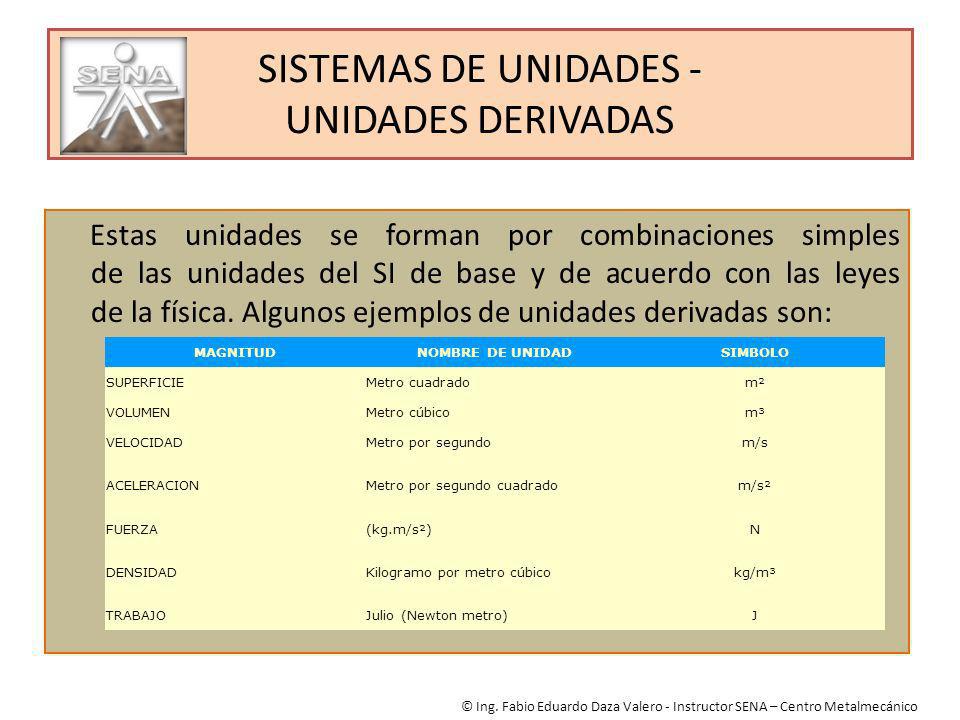

17 SISTEMAS DE UNIDADES - UNIDADES DERIVADAS Estas unidades se forman por combinaciones simples de las unidades del SI de base y de acuerdo con las leyes de la física. Algunos ejemplos de unidades derivadas son: © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico MAGNITUDNOMBRE DE UNIDADSIMBOLO SUPERFICIEMetro cuadradom² VOLUMENMetro cúbicom³ VELOCIDADMetro por segundom/s ACELERACIONMetro por segundo cuadradom/s² FUERZA(kg.m/s²)N DENSIDADKilogramo por metro cúbicokg/m³ TRABAJOJulio (Newton metro)J

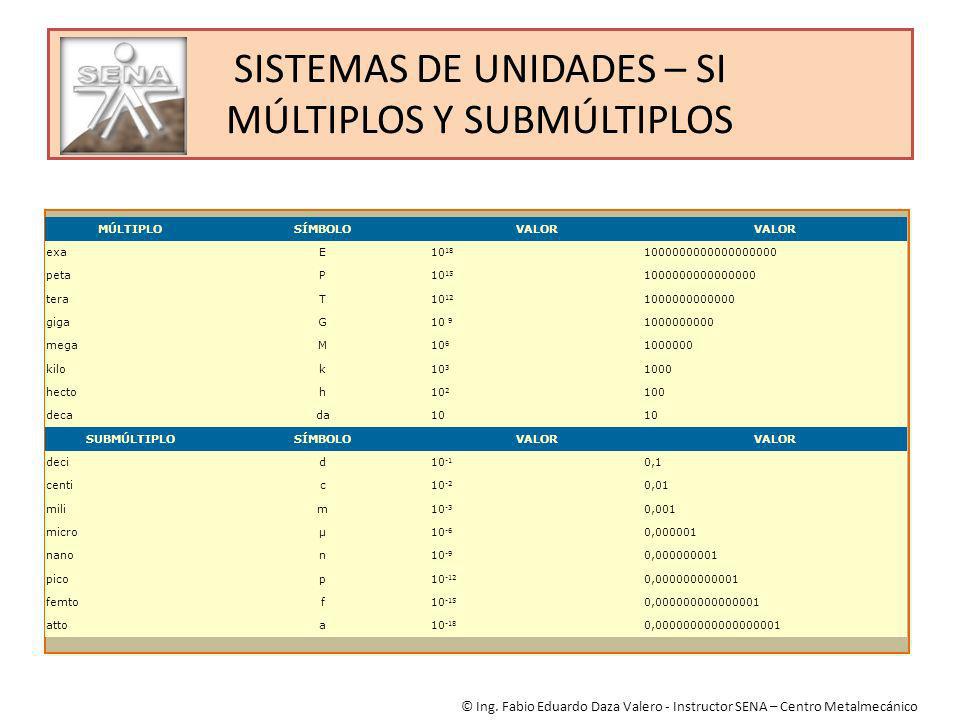

18 SISTEMAS DE UNIDADES – SI MÚLTIPLOS Y SUBMÚLTIPLOS © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico MÚLTIPLOSÍMBOLOVALOR exaE petaP teraT gigaG megaM kilok hectoh decada10 SUBMÚLTIPLOSÍMBOLOVALOR decid ,1 centic ,01 milim ,001 microµ , nanon , picop , femtof , attoa ,

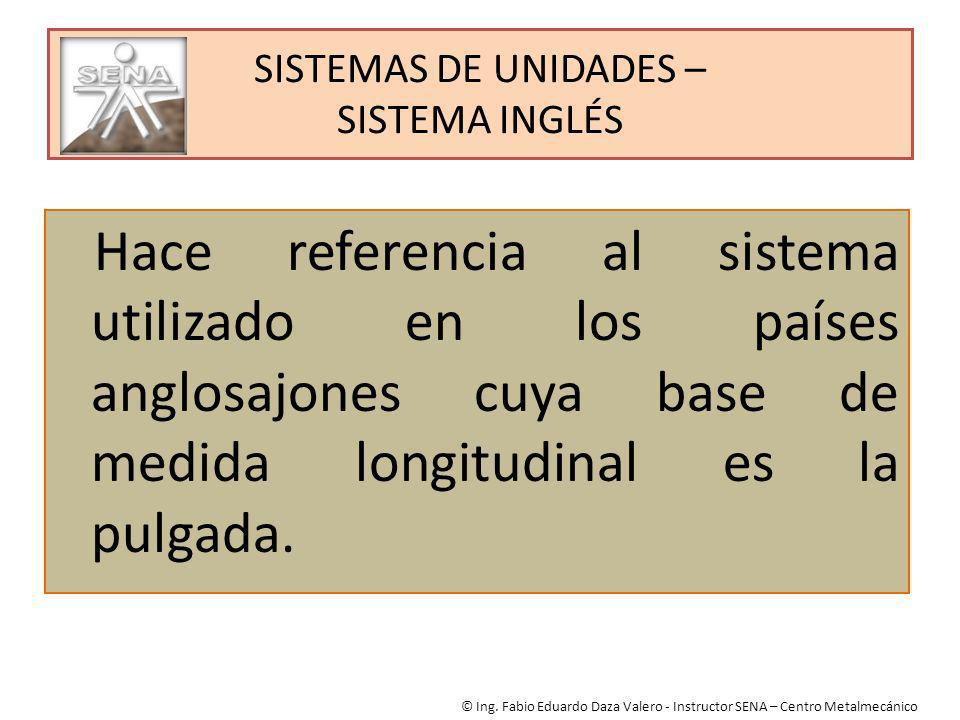

19 SISTEMAS DE UNIDADES – SISTEMA INGLÉS Hace referencia al sistema utilizado en los países anglosajones cuya base de medida longitudinal es la pulgada. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

20 SISTEMAS DE UNIDADES – SISTEMA INGLÉS La conversión al sistema métrico comprende la utilización de constantes, como por ejemplo: 25,4 mm = 1 pulgada Ó 1 pie = 304,8 mm © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

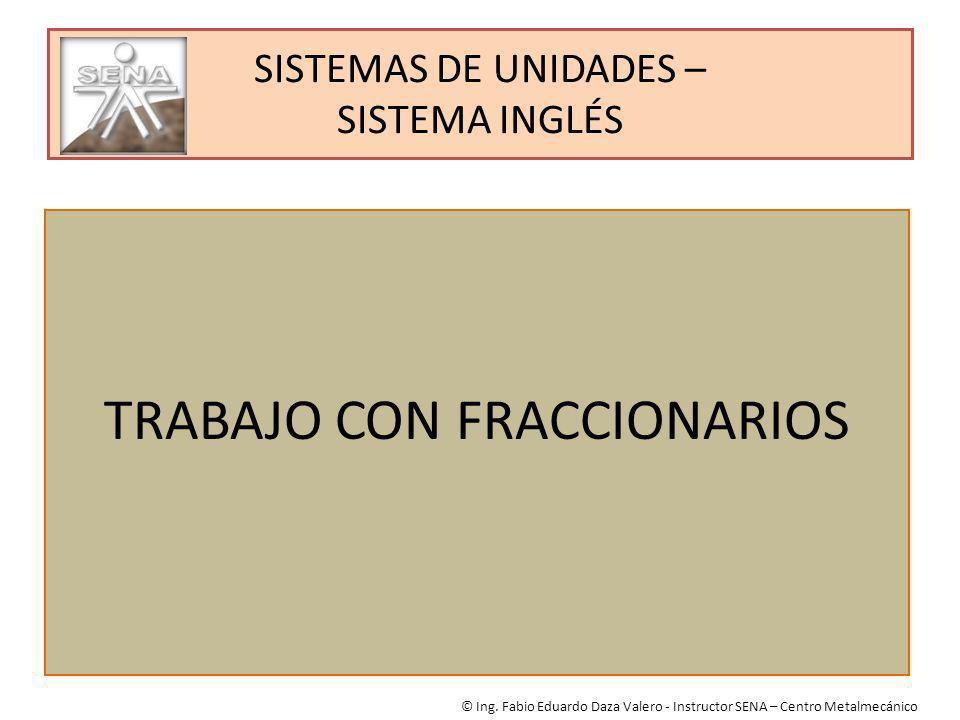

21 SISTEMAS DE UNIDADES – SISTEMA INGLÉS TRABAJO CON FRACCIONARIOS © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

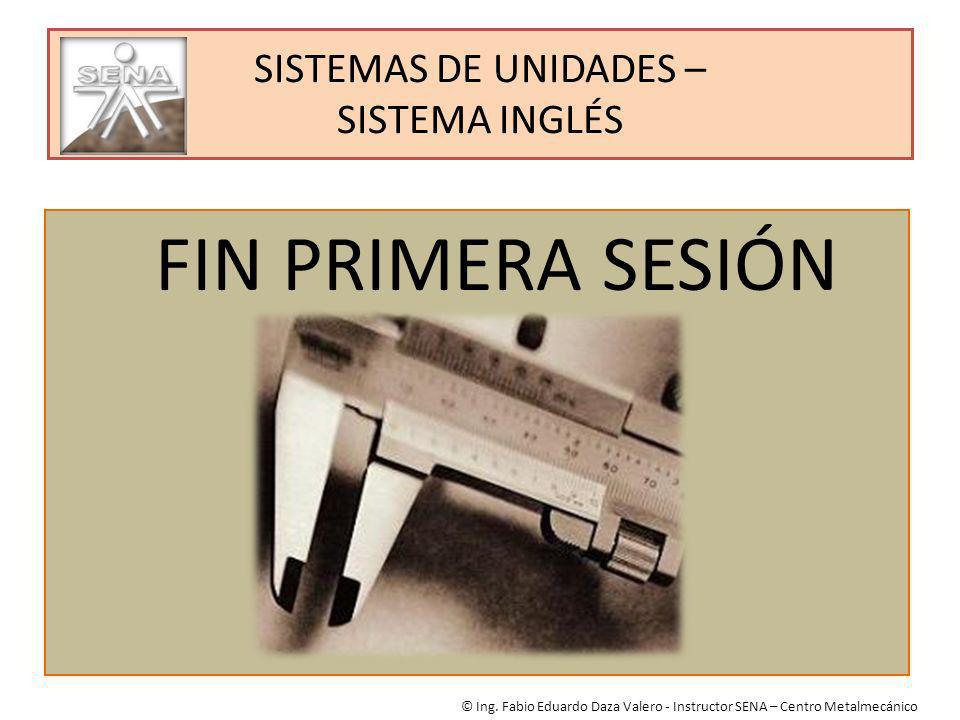

22 SISTEMAS DE UNIDADES – SISTEMA INGLÉS FIN PRIMERA SESIÓN © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

23 PIE DE REY DEFINICIÓN PIE DE REY El calibrador, también denominado pie de rey, es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro). En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada y en su nonio, de 1/128 de pulgadas © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

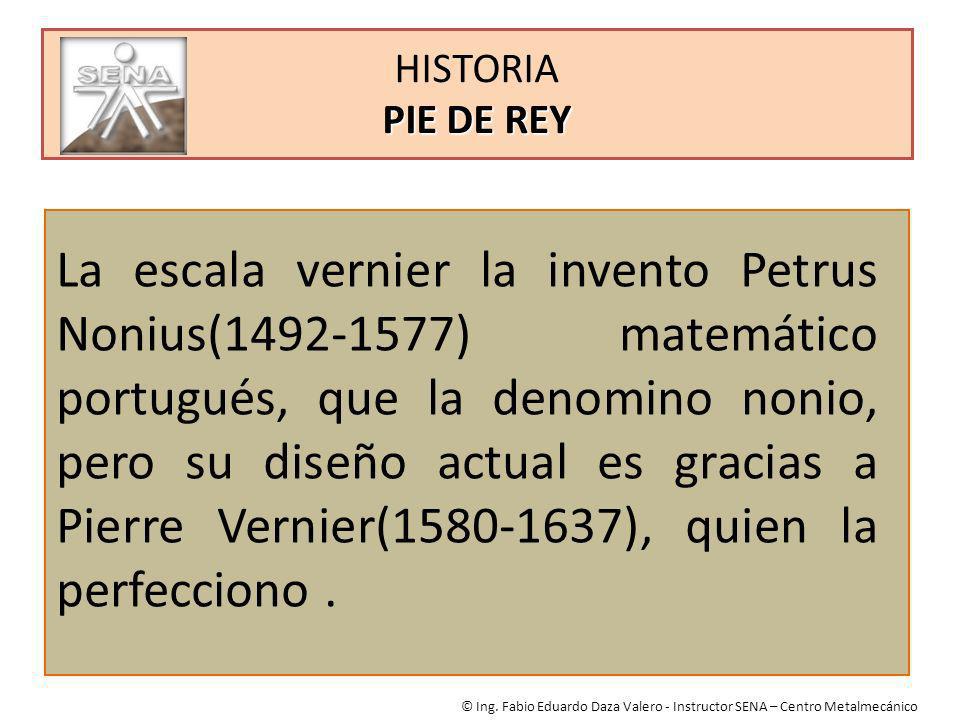

24 PIE DE REY HISTORIA PIE DE REY © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico La escala vernier la invento Petrus Nonius( ) matemático portugués, que la denomino nonio, pero su diseño actual es gracias a Pierre Vernier( ), quien la perfecciono.

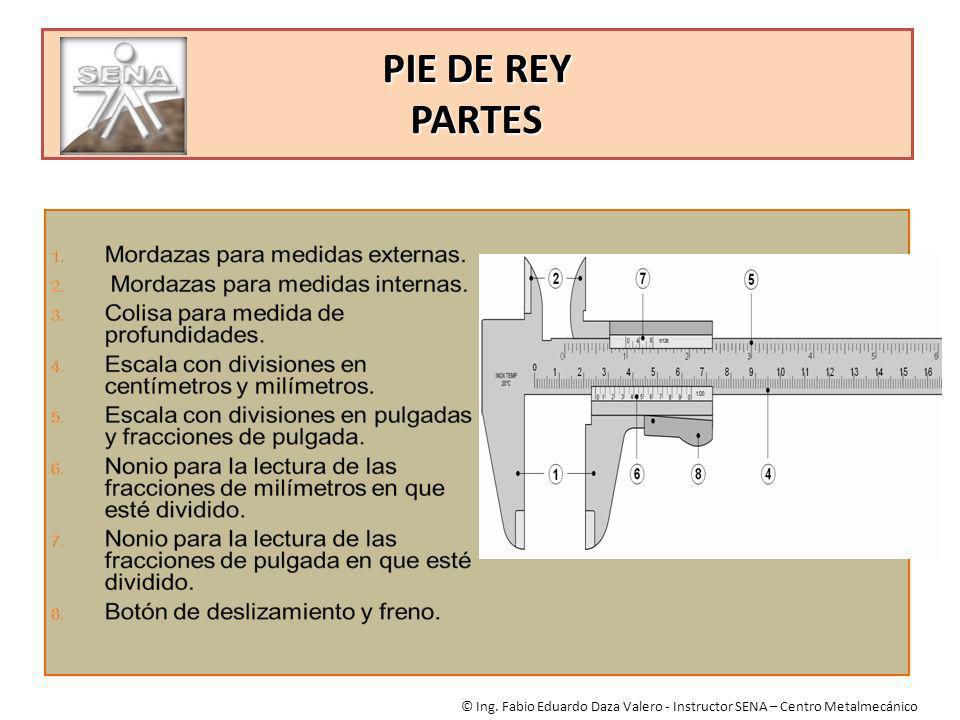

25 PIE DE REY PARTES © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

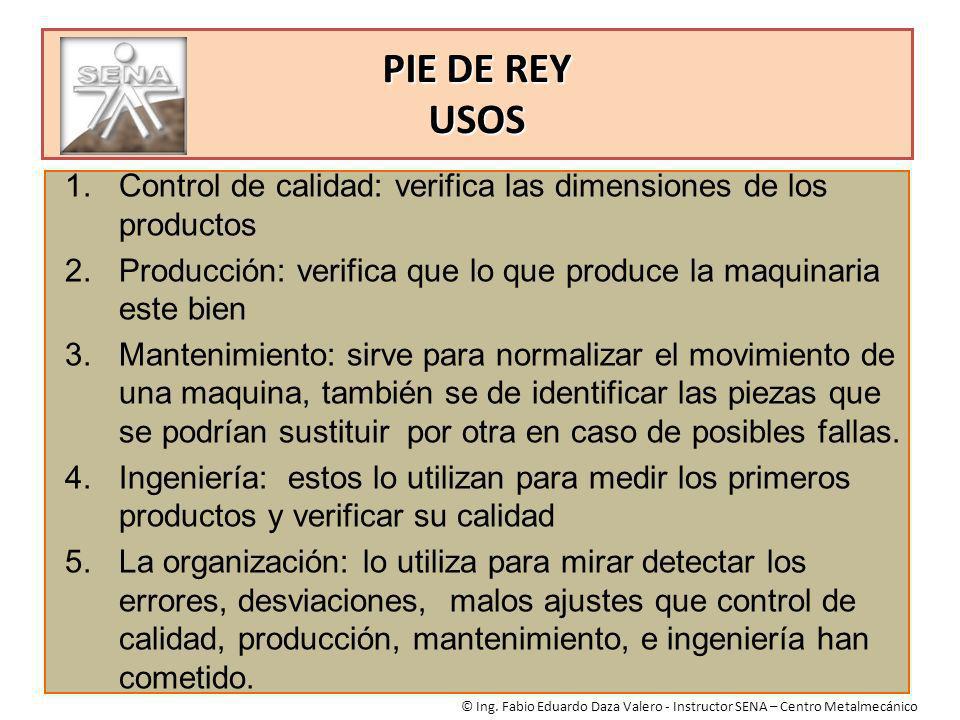

26 PIE DE REY USOS © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico 1.Control de calidad: verifica las dimensiones de los productos 2.Producción: verifica que lo que produce la maquinaria este bien 3.Mantenimiento: sirve para normalizar el movimiento de una maquina, también se de identificar las piezas que se podrían sustituir por otra en caso de posibles fallas. 4.Ingeniería: estos lo utilizan para medir los primeros productos y verificar su calidad 5.La organización: lo utiliza para mirar detectar los errores, desviaciones, malos ajustes que control de calidad, producción, mantenimiento, e ingeniería han cometido.

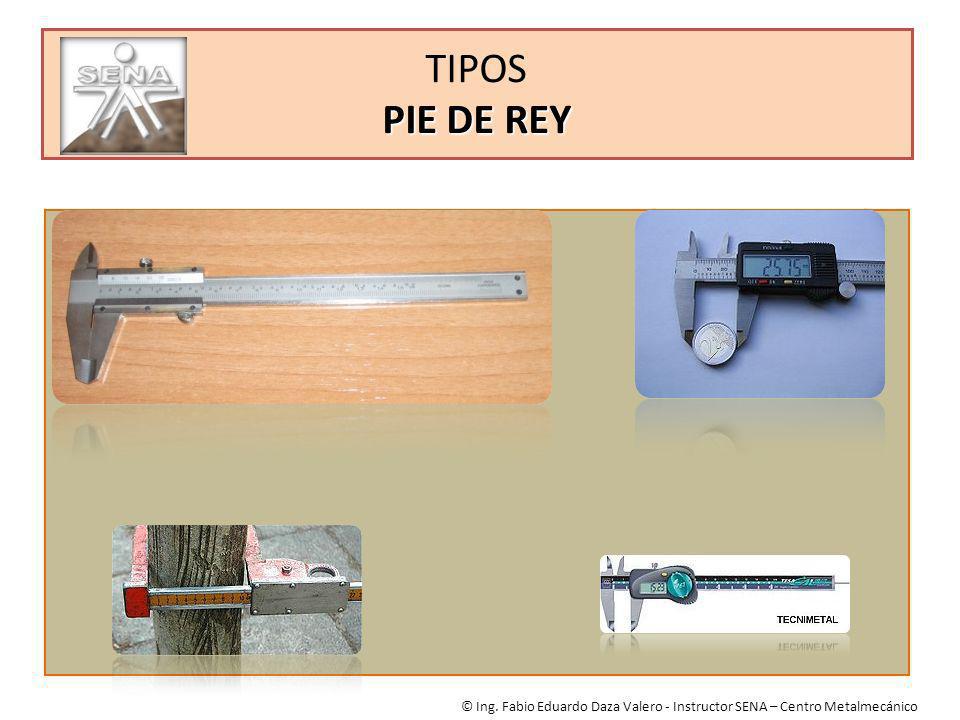

27 PIE DE REY TIPOS PIE DE REY © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

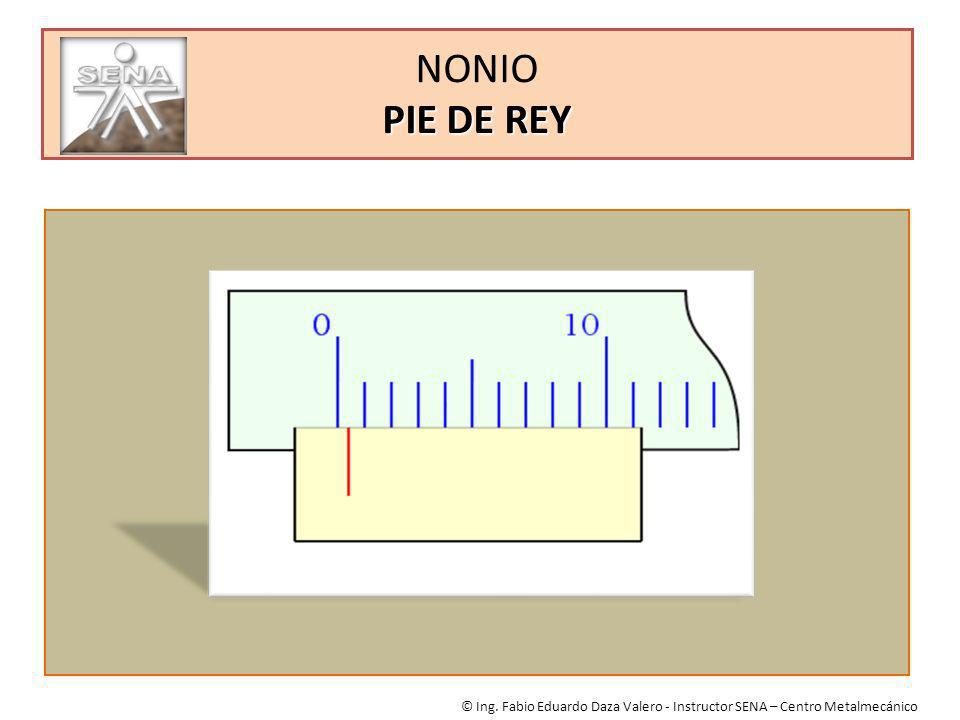

28 PIE DE REY NONIO PIE DE REY © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

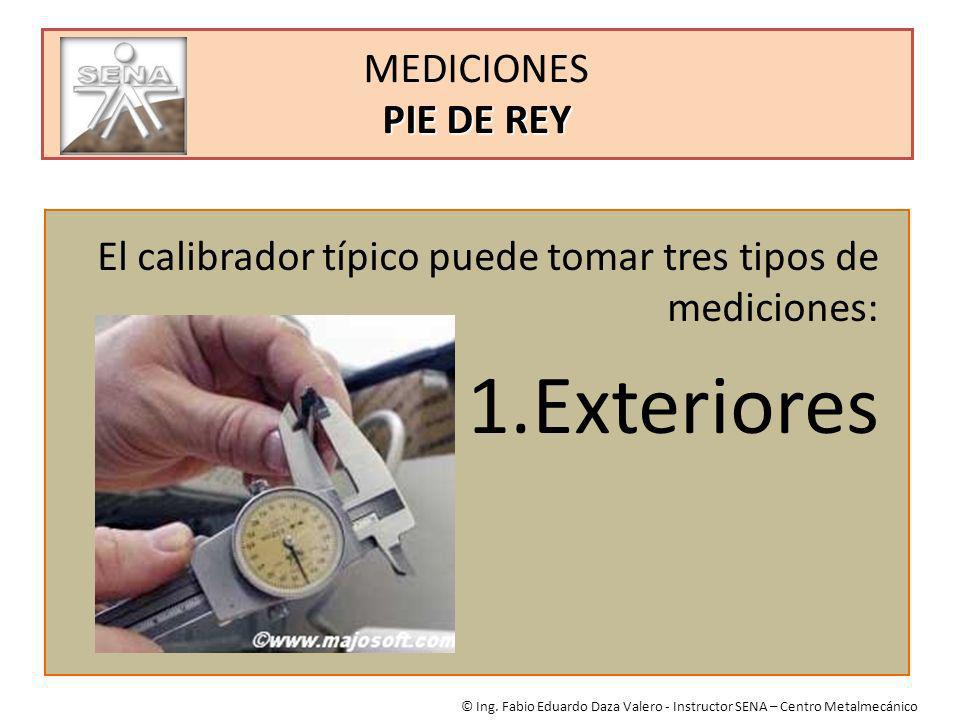

29 PIE DE REY MEDICIONES PIE DE REY © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico El calibrador típico puede tomar tres tipos de mediciones: 1.Exteriores

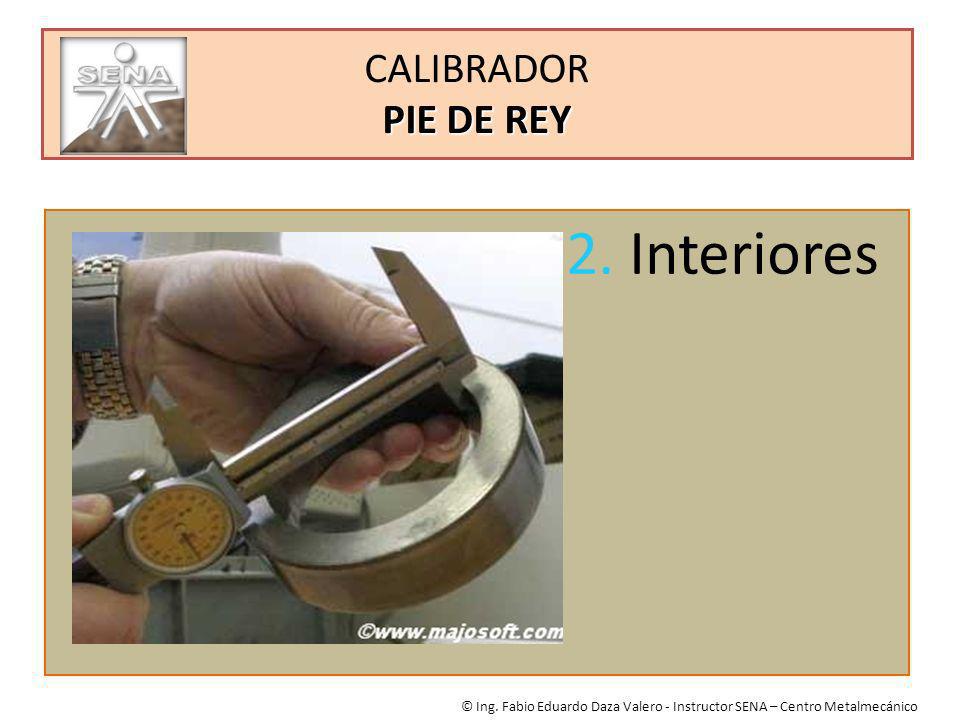

30 PIE DE REY CALIBRADOR PIE DE REY © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico 2. Interiores

31 PIE DE REY CALIBRADOR PIE DE REY © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico 3.Profundidad

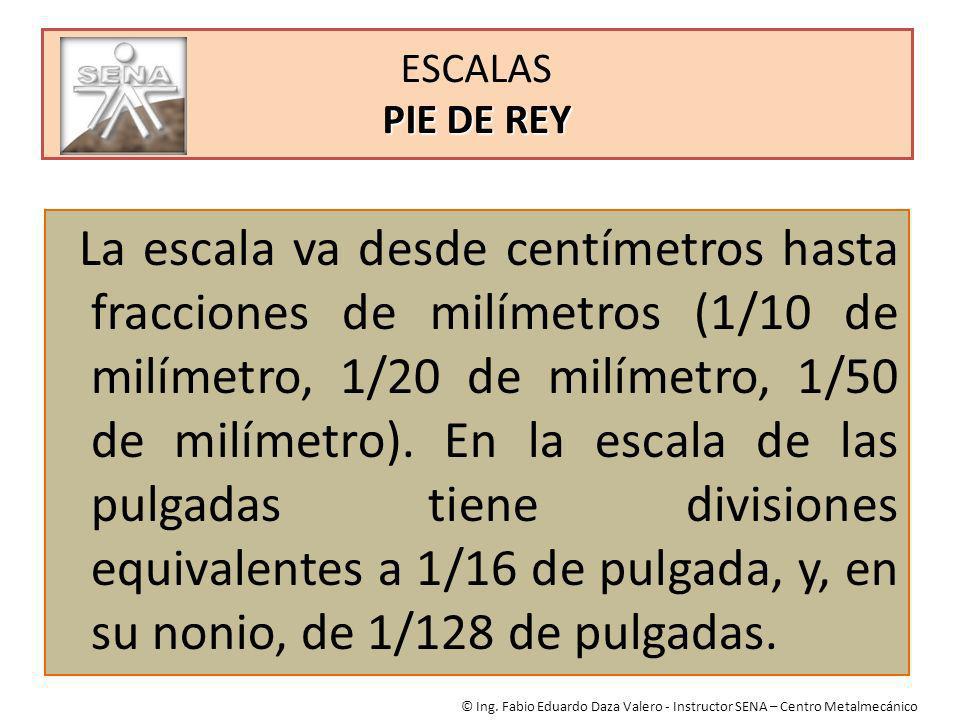

32 PIE DE REY ESCALAS PIE DE REY La escala va desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro). En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada, y, en su nonio, de 1/128 de pulgadas. © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

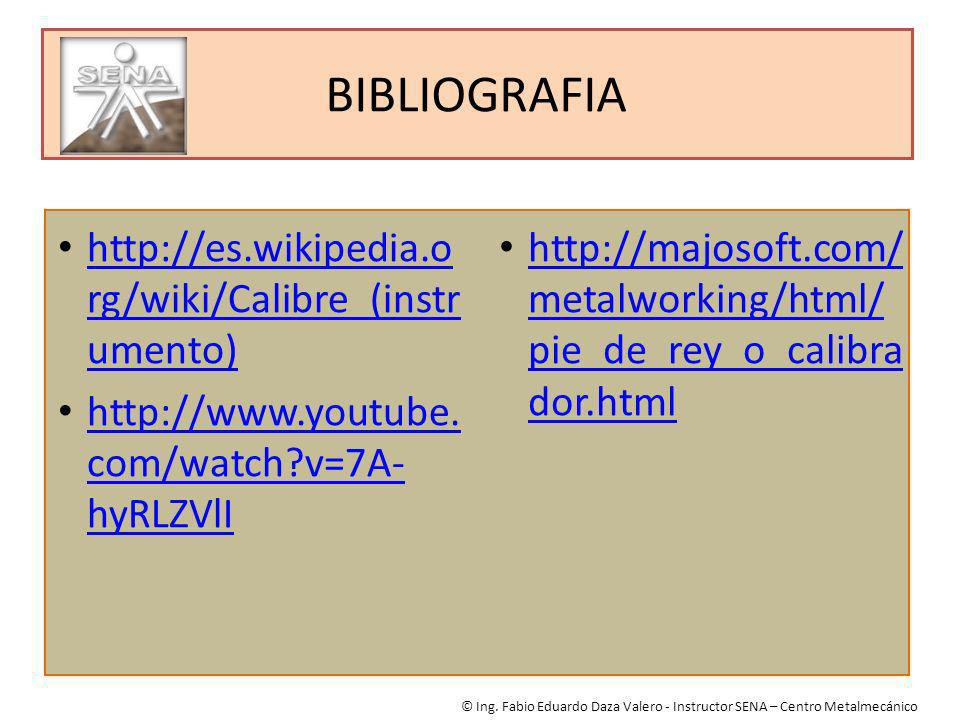

33 BIBLIOGRAFIA © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico rg/wiki/Calibre_(instr umento) rg/wiki/Calibre_(instr umento) com/watch?v=7A- hyRLZVlI com/watch?v=7A- hyRLZVlI metalworking/html/ pie_de_rey_o_calibra dor.html metalworking/html/ pie_de_rey_o_calibra dor.html

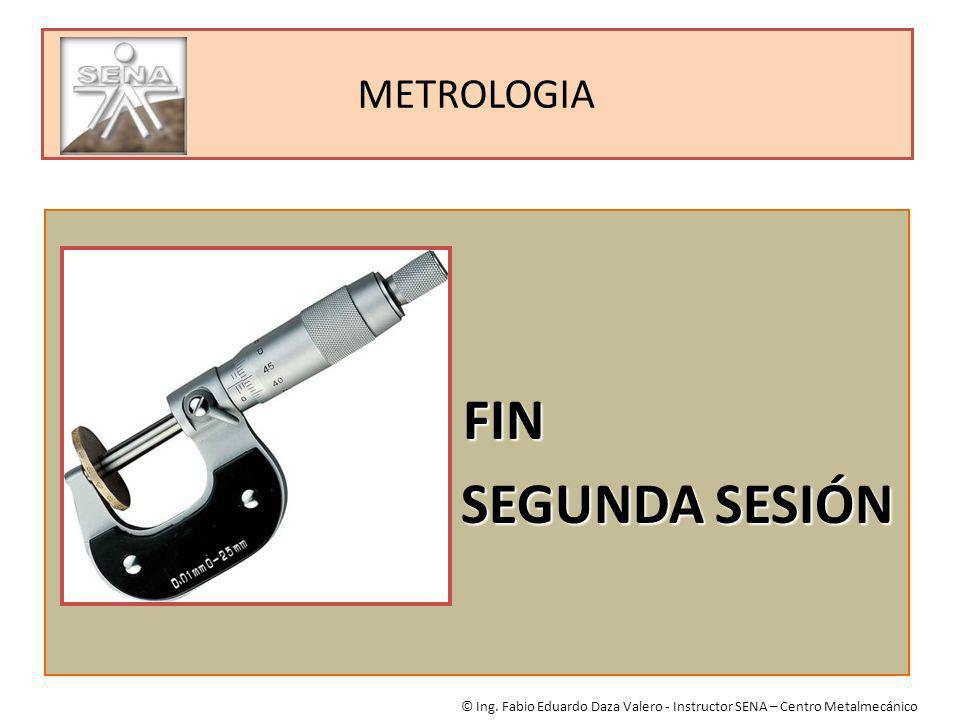

34 METROLOGIA FIN FIN SEGUNDA SESIÓN SEGUNDA SESIÓN © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico

35 METROLOGÍA

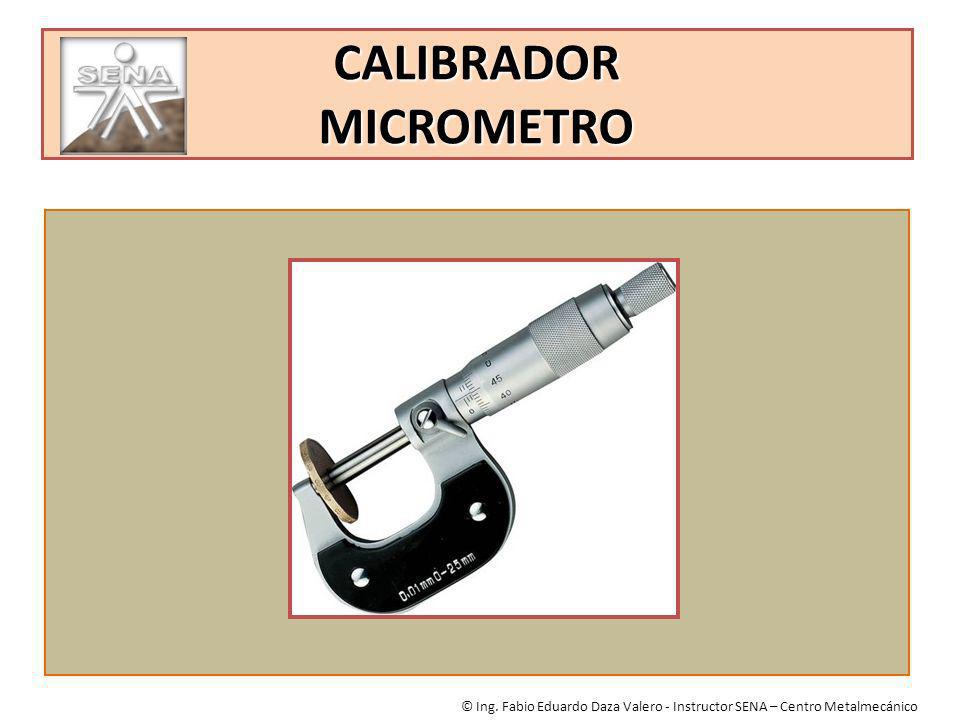

36 CALIBRADOR MICROMETRO © Ing. Fabio Eduardo Daza Valero - Instructor SENA – Centro Metalmecánico
