DISEÑO – CONSTRUCCIÓN DE UN SISTEMA DE APERTURA Y CIERRE AUTOMÁTICO PARA UNA PUERTA DE GARAJE Realizado por: EVA Mª CASANOVA CASTUERA.

Presentaciones similares


Presentación del tema: "DISEÑO – CONSTRUCCIÓN DE UN SISTEMA DE APERTURA Y CIERRE AUTOMÁTICO PARA UNA PUERTA DE GARAJE Realizado por: EVA Mª CASANOVA CASTUERA."— Transcripción de la presentación:

1 DISEÑO – CONSTRUCCIÓN DE UN SISTEMA DE APERTURA Y CIERRE AUTOMÁTICO PARA UNA PUERTA DE GARAJE Realizado por: EVA Mª CASANOVA CASTUERA

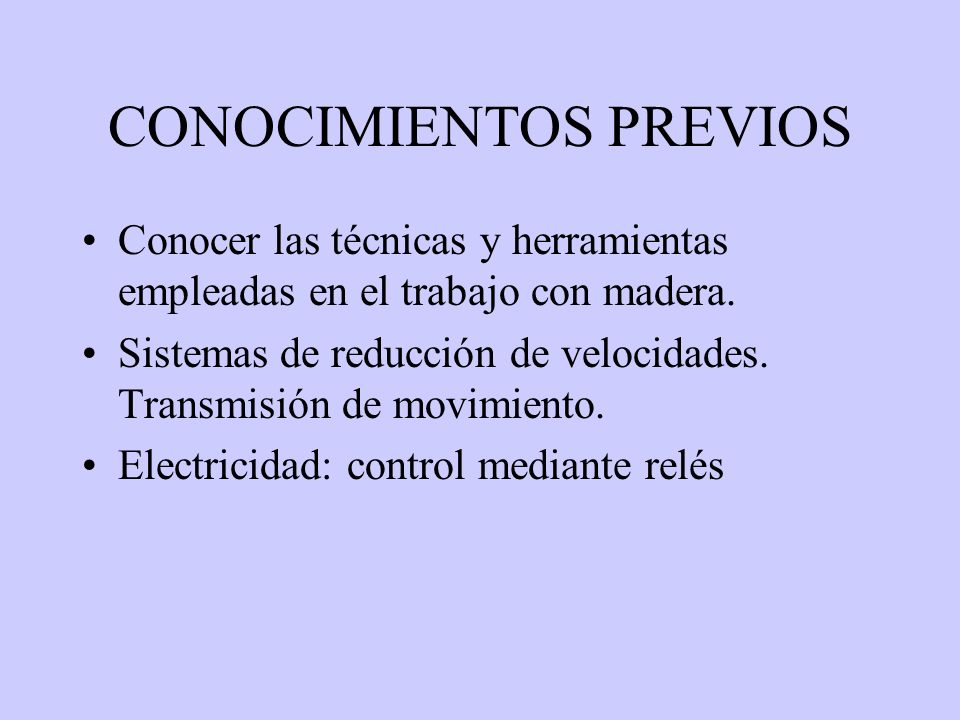

2 CONOCIMIENTOS PREVIOS Conocer las técnicas y herramientas empleadas en el trabajo con madera. Sistemas de reducción de velocidades. Transmisión de movimiento. Electricidad: control mediante relés

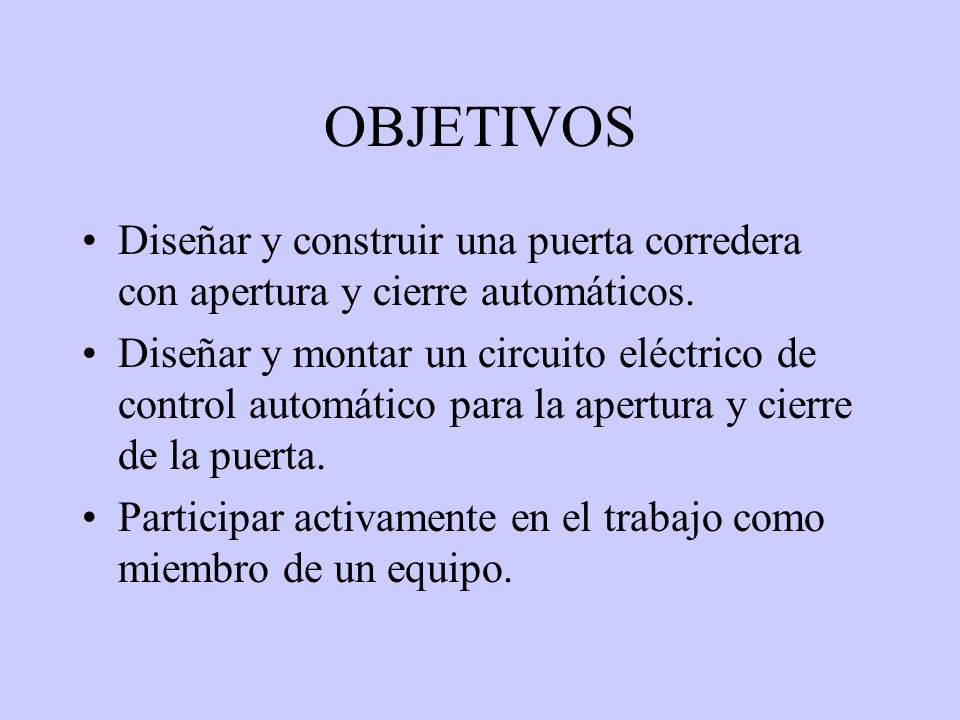

3 OBJETIVOS Diseñar y construir una puerta corredera con apertura y cierre automáticos. Diseñar y montar un circuito eléctrico de control automático para la apertura y cierre de la puerta. Participar activamente en el trabajo como miembro de un equipo.

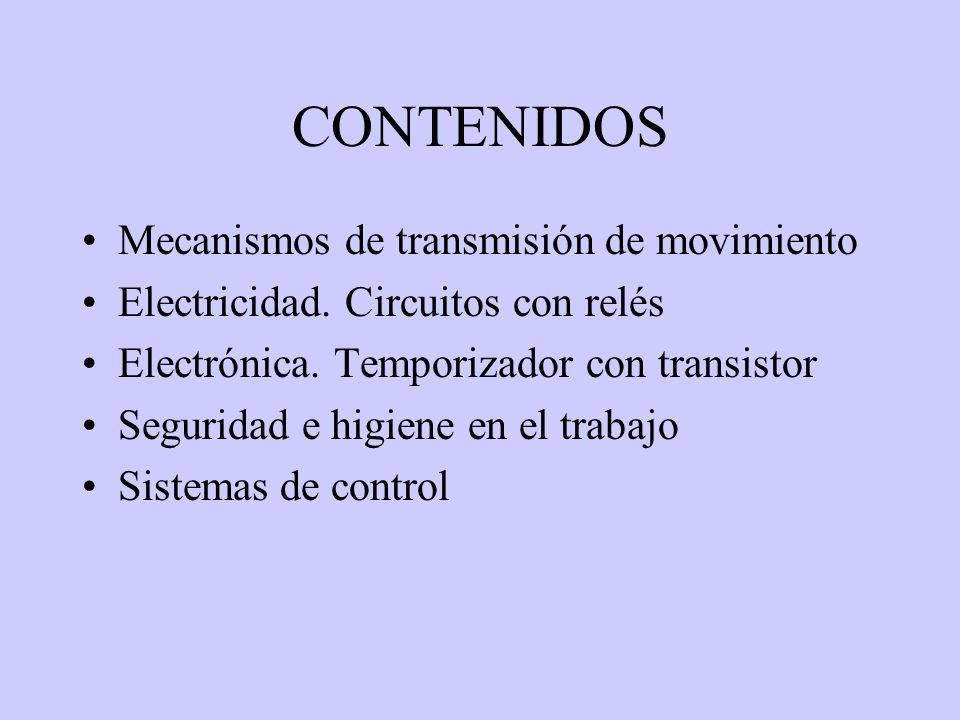

4 CONTENIDOS Mecanismos de transmisión de movimiento Electricidad. Circuitos con relés Electrónica. Temporizador con transistor Seguridad e higiene en el trabajo Sistemas de control

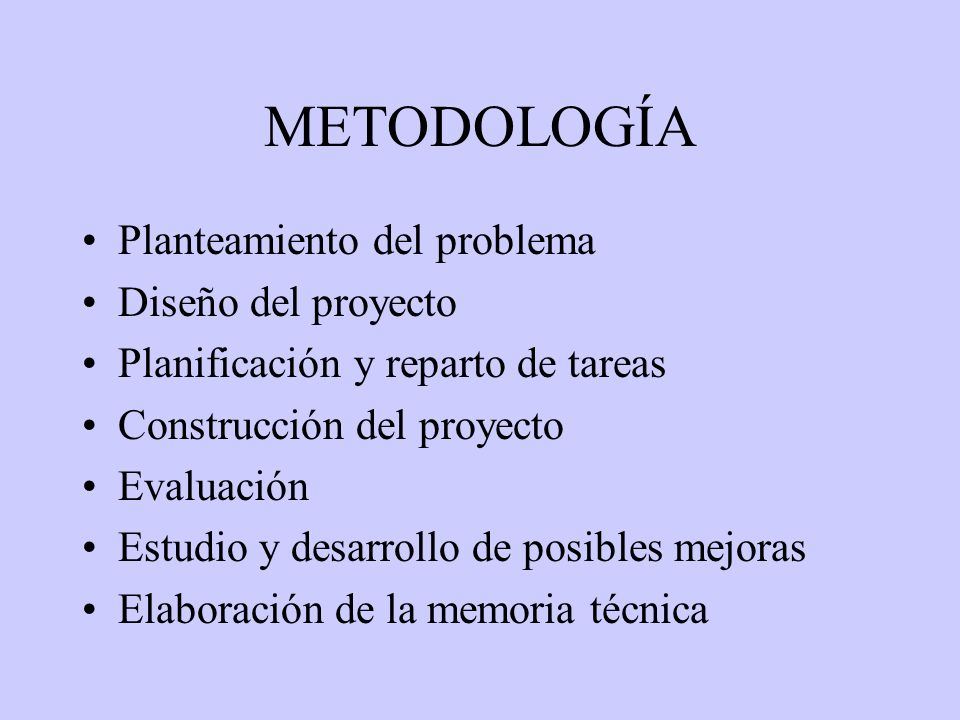

5 METODOLOGÍA Planteamiento del problema Diseño del proyecto Planificación y reparto de tareas Construcción del proyecto Evaluación Estudio y desarrollo de posibles mejoras Elaboración de la memoria técnica

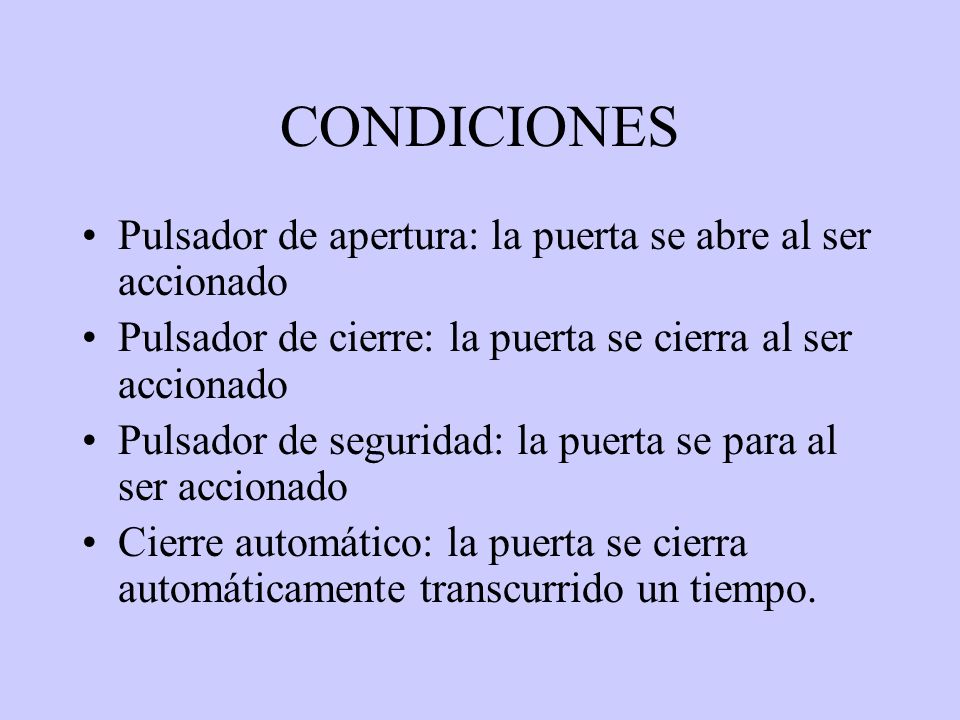

6 CONDICIONES Pulsador de apertura: la puerta se abre al ser accionado Pulsador de cierre: la puerta se cierra al ser accionado Pulsador de seguridad: la puerta se para al ser accionado Cierre automático: la puerta se cierra automáticamente transcurrido un tiempo.

7

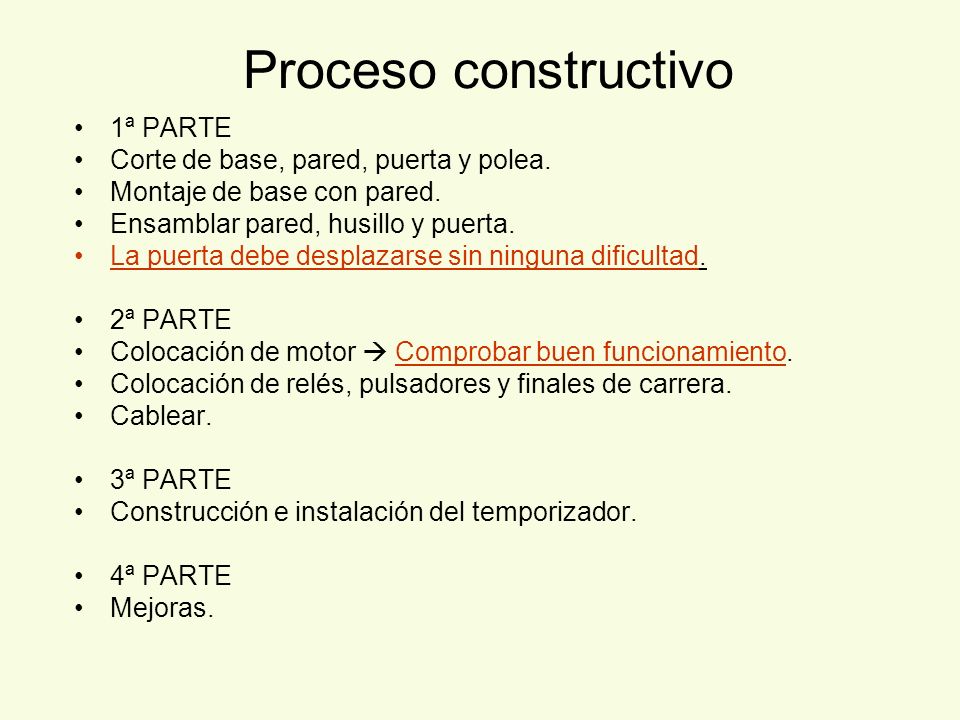

8 Proceso constructivo 1ª PARTE Corte de base, pared, puerta y polea. Montaje de base con pared. Ensamblar pared, husillo y puerta. La puerta debe desplazarse sin ninguna dificultad. 2ª PARTE Colocación de motor Comprobar buen funcionamiento. Colocación de relés, pulsadores y finales de carrera. Cablear. 3ª PARTE Construcción e instalación del temporizador. 4ª PARTE Mejoras.

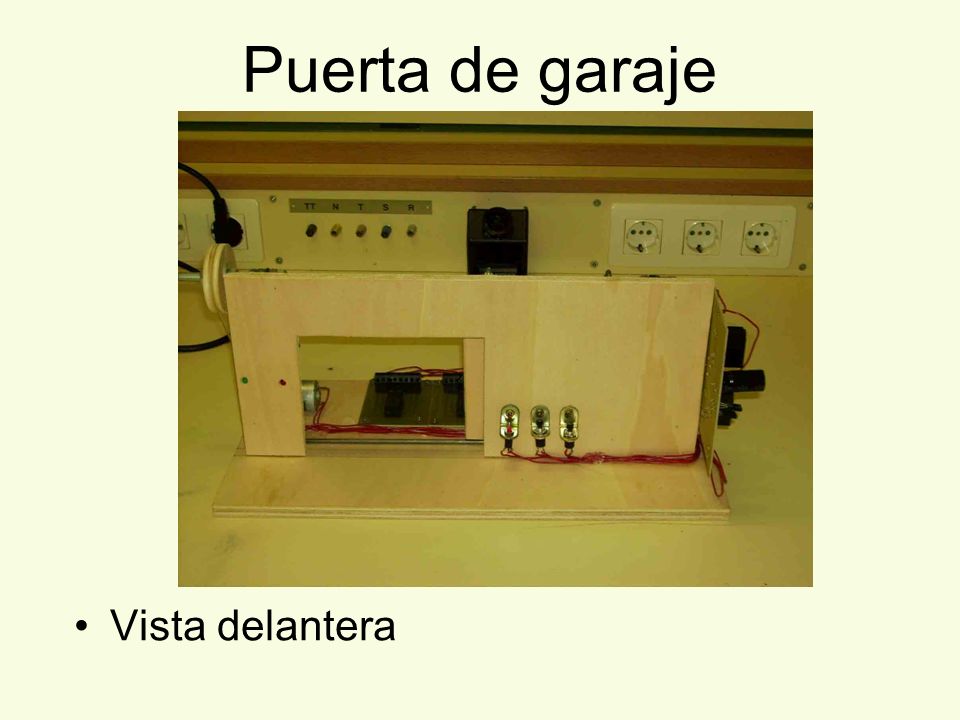

9 Puerta de garaje Vista delantera

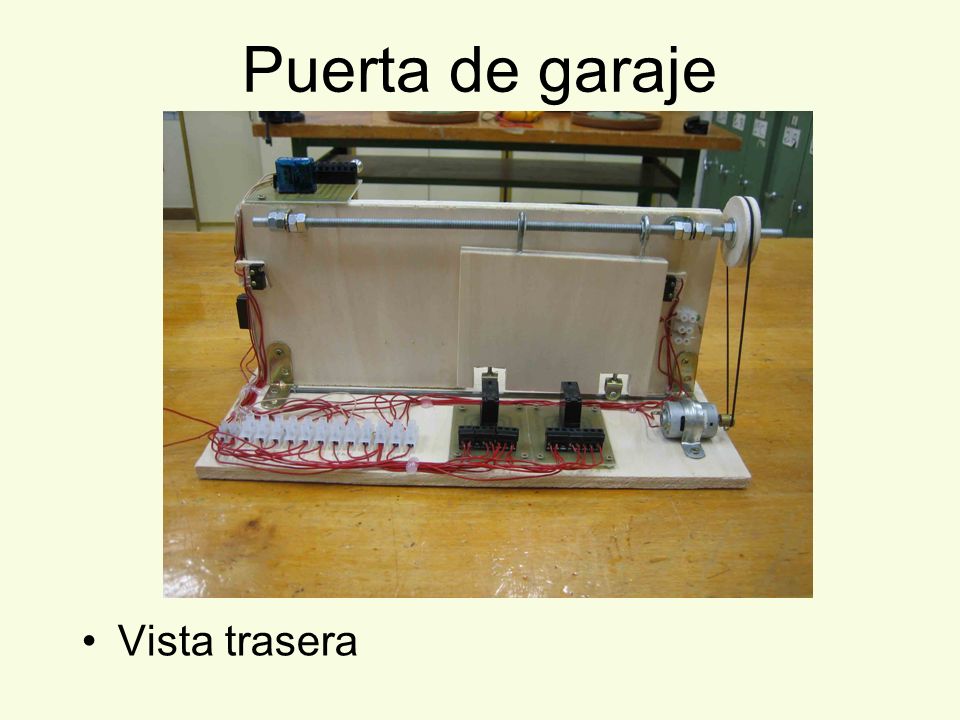

10 Puerta de garaje Vista trasera

11 Puerta de garaje Clemas de conexión

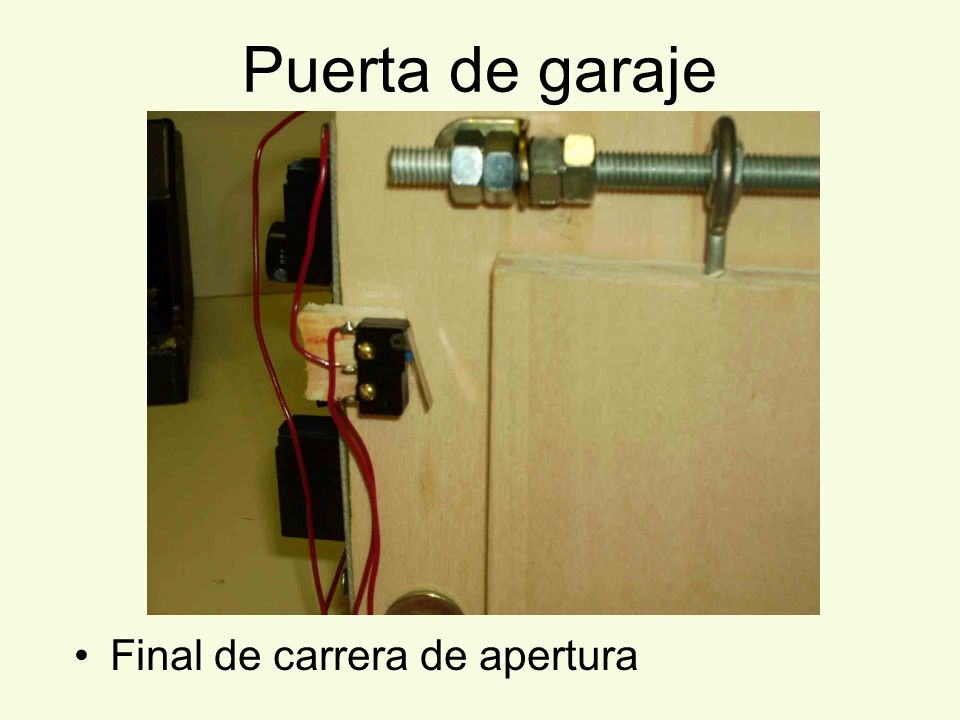

12 Puerta de garaje Final de carrera de apertura

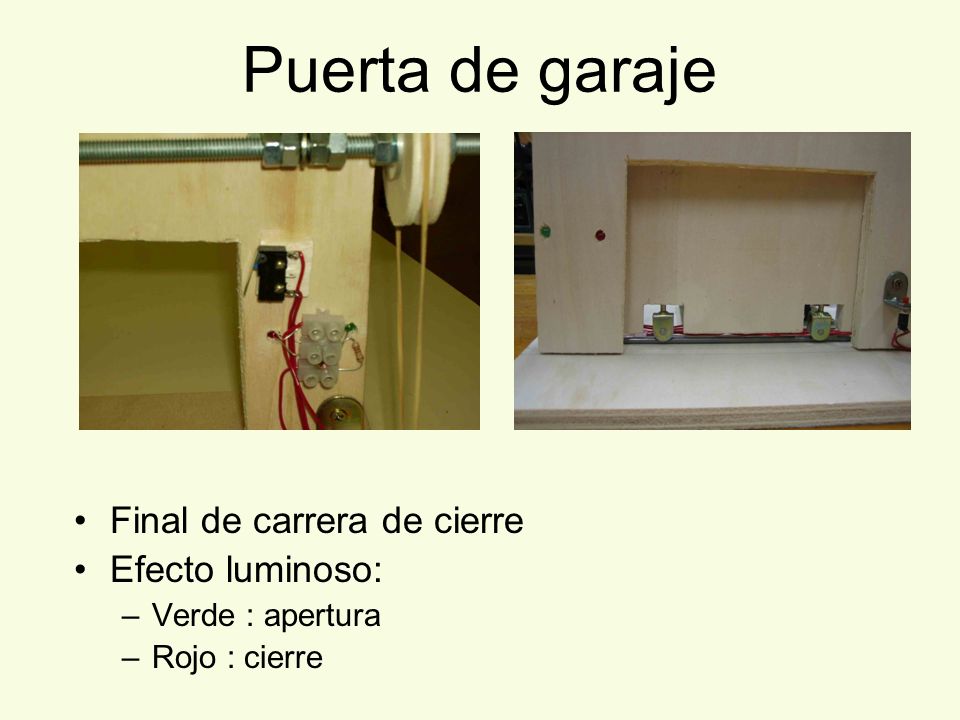

13 Puerta de garaje Final de carrera de cierre Efecto luminoso: –Verde : apertura –Rojo : cierre

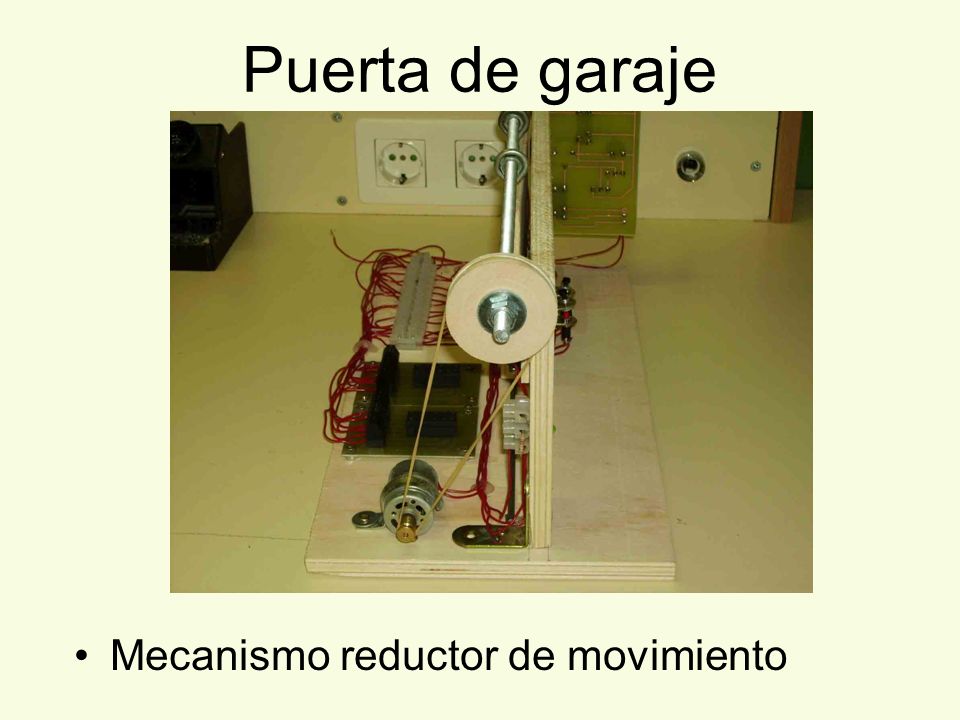

14 Puerta de garaje Mecanismo reductor de movimiento

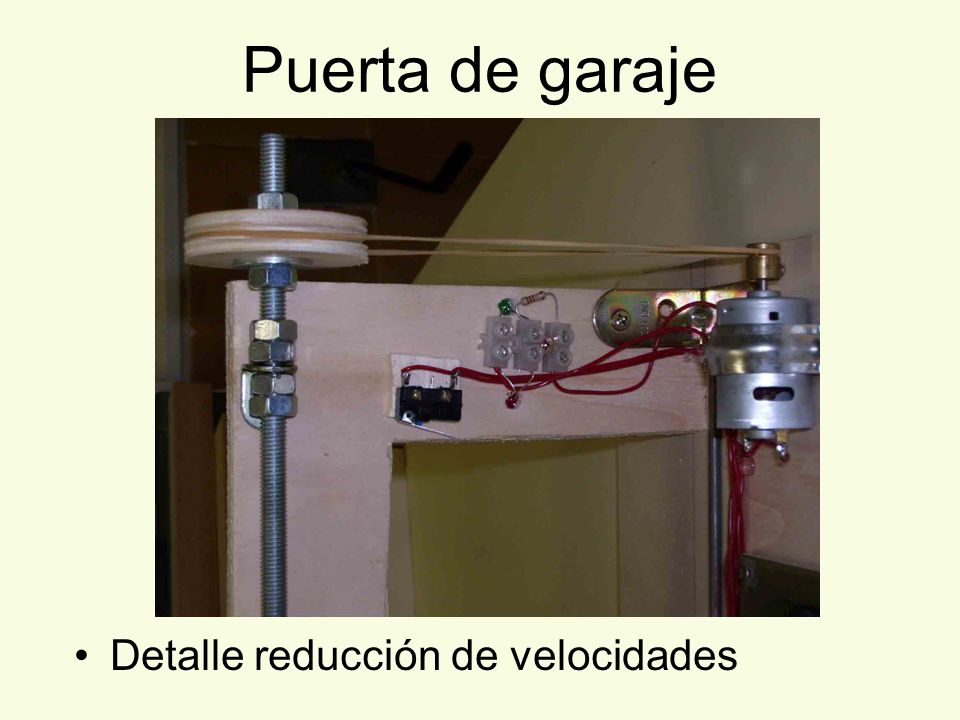

15 Puerta de garaje Detalle reducción de velocidades

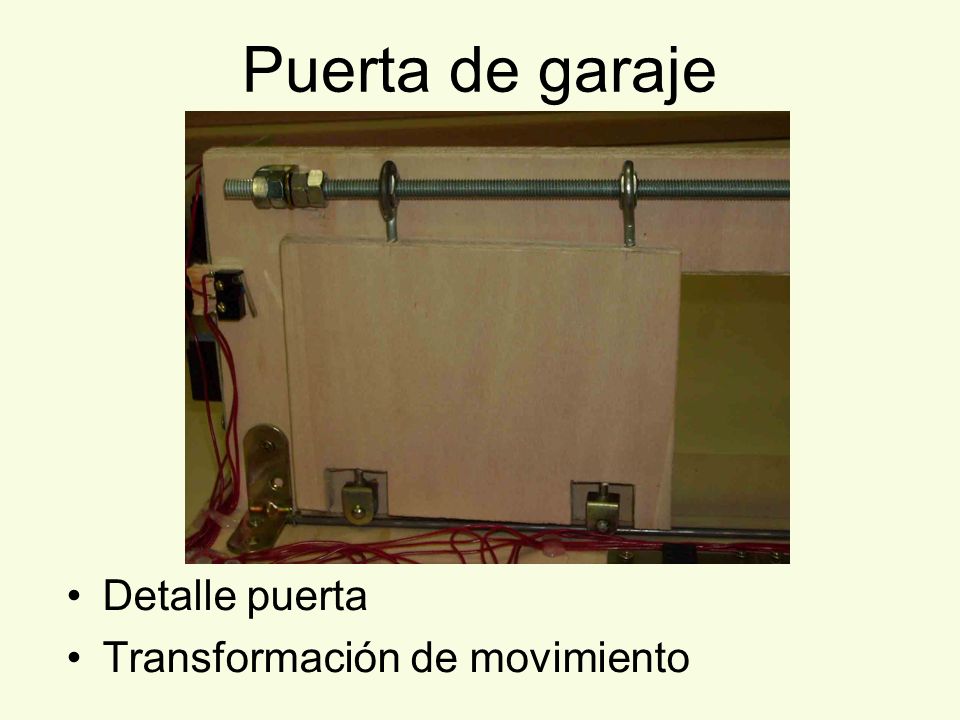

16 Puerta de garaje Detalle puerta Transformación de movimiento

17 Puerta de garaje Placa para relés

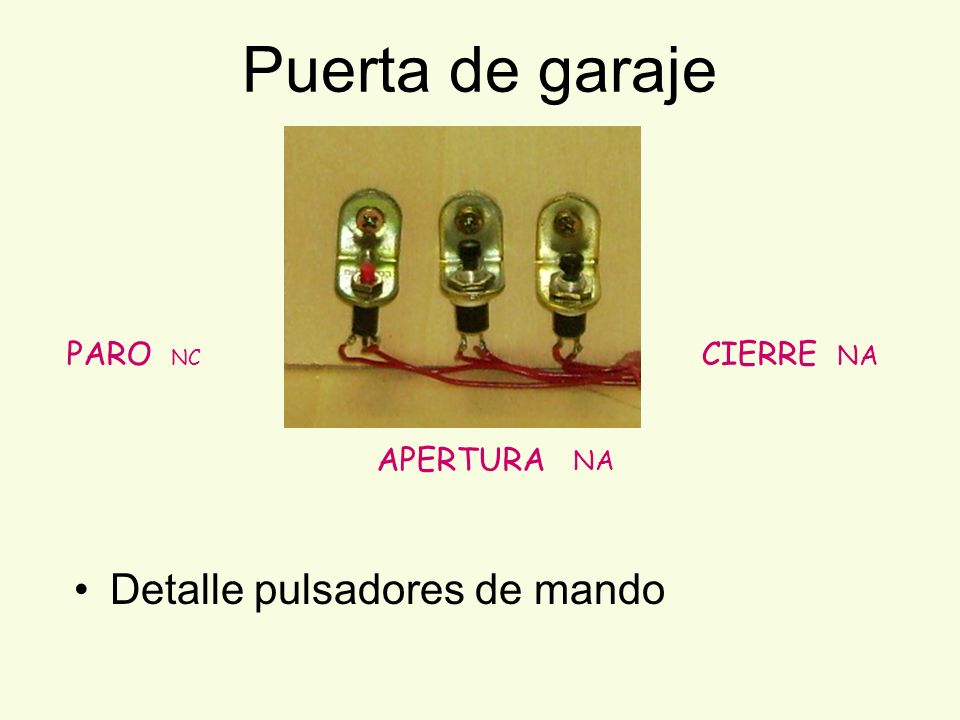

18 Puerta de garaje Detalle pulsadores de mando PARO NC APERTURA NA CIERRE NA

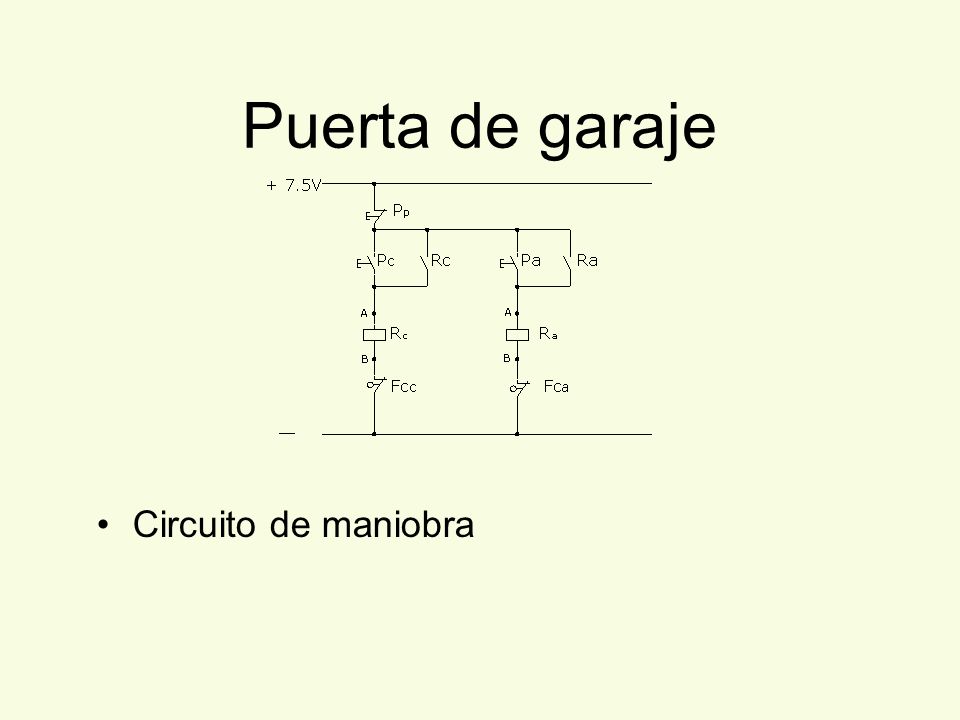

19 Puerta de garaje Circuito de maniobra

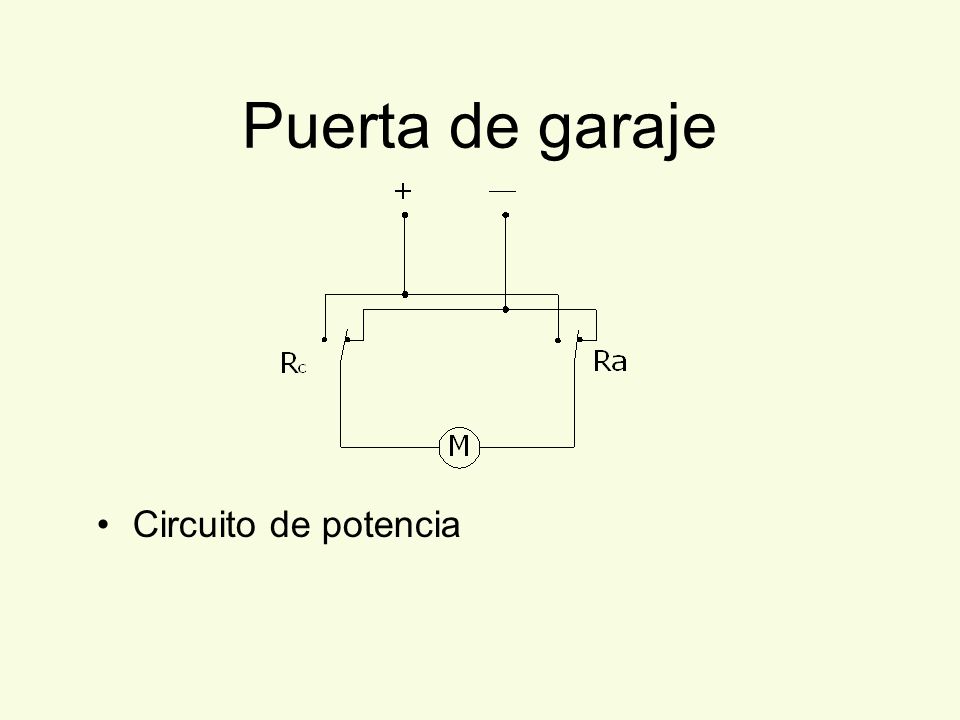

20 Puerta de garaje Circuito de potencia

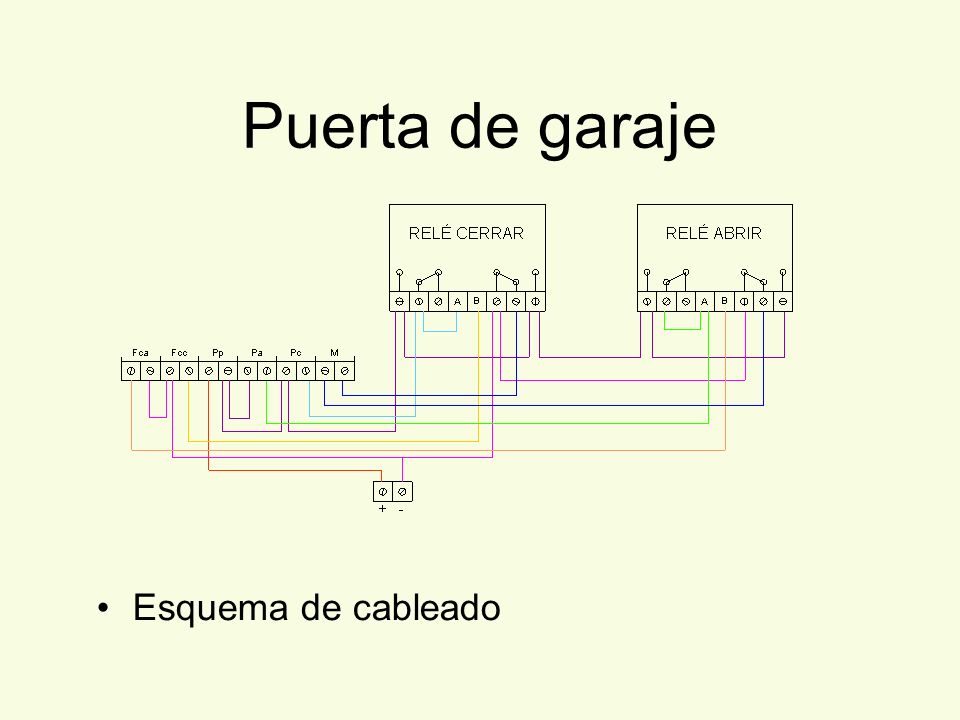

21 Puerta de garaje Esquema de cableado

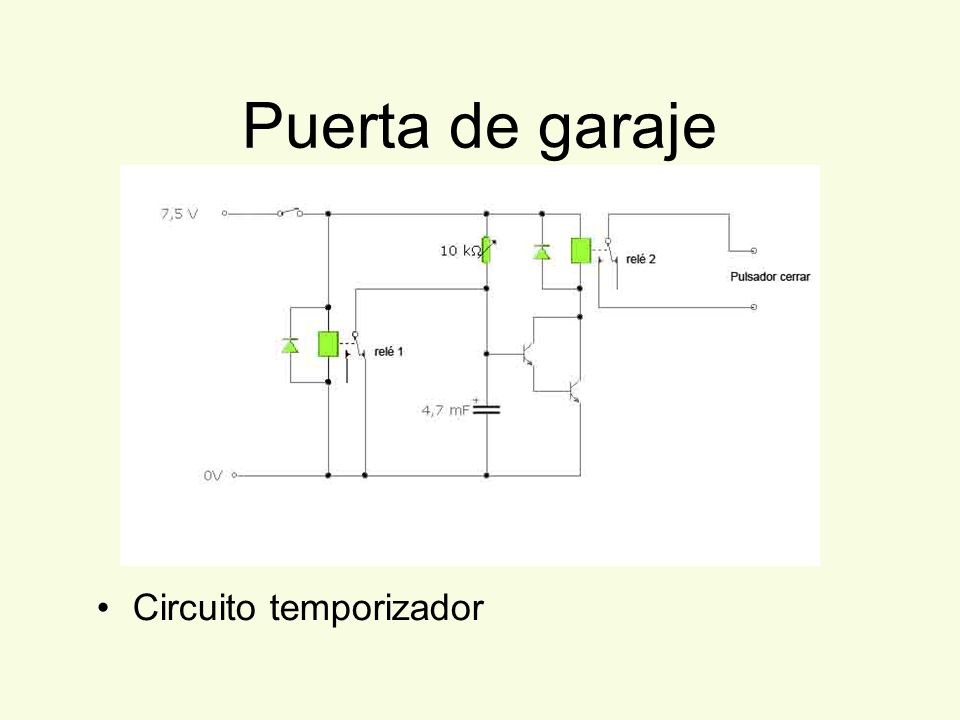

22 Puerta de garaje Circuito temporizador

23 Puerta de garaje Conexión temporizador

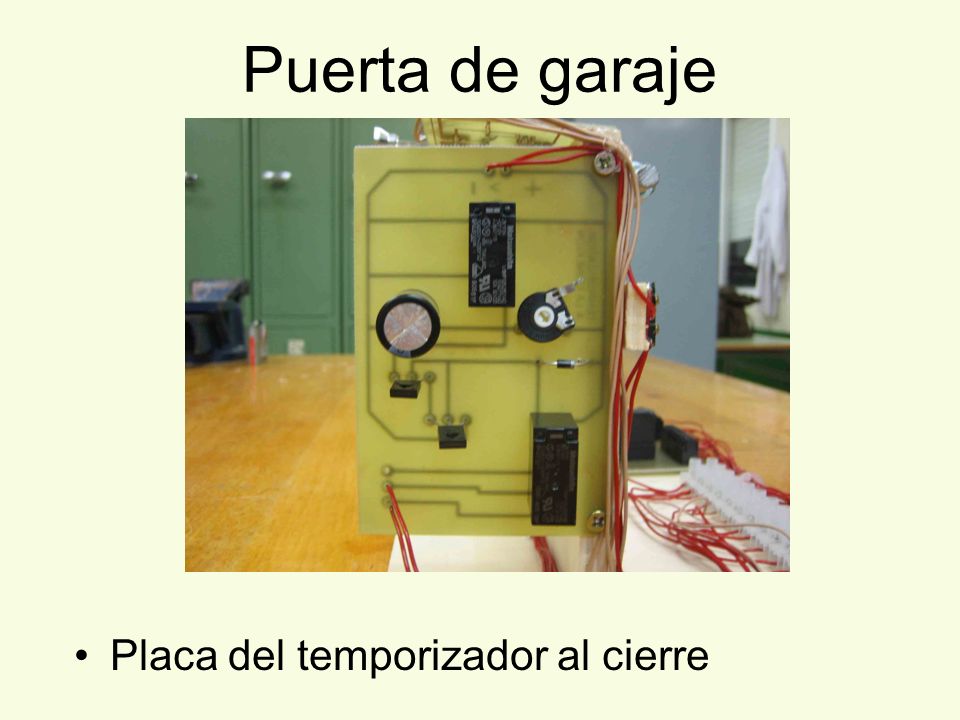

24 Puerta de garaje Placa del temporizador al cierre

25 Puerta de garaje Placa Temporizador

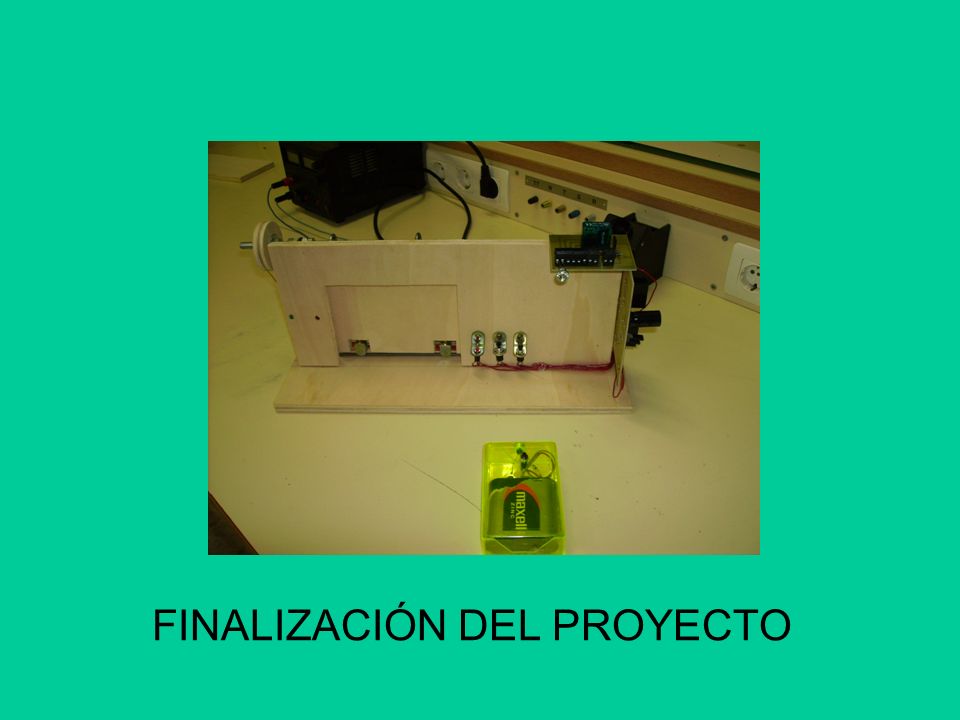

26 FINALIZACIÓN DEL PROYECTO
