1 Electricidad y Electrónica
1º CONCEPTOS BASICOS

2 El átomo y sus partículas
Partículas del átomo El mismo número de electrones y protones indica un átomo neutro Átomo de un metal Átomo de Mg2+ Capta con facilidad electrones Átomo de un no metal Átomo de F- Pierde con facilidad electrones

3 Conductor, Resistividad
Material resistividad ( ) Unidades Cobre 0,0172 Aluminio 0,0283 Hierro 0,1 Madera De 108 x 106 a x 106 Vidrio De Red cristalina de los metales Se los conoce como conductores La resistencia es: Donde: R es el valor de la resistencia en ohmios () es la resistividad del materia ( ) L la longitud del elemento. S la sección del elemento. Resistividad de algunos materiales Es una propiedad intrínseca de los materiales

4 Corriente eléctrica Corriente eléctrica, es el paso ordenado de electrones a través de un conductor. La Intensidad de corriente, es la cantidad de carga que circula en la unidad de tiempo. Se designa por la letra I, se mide en Amperios (A) La Diferencia de potencial, es la fuerza encargada de hacer que se desplacen los electrones a través del conductor. Se designa por la letra V, se mide en Voltios (V) Los electrones se desplazan de un átomo al siguiente impulsados por la diferencia de potencial en extremos del conductor.

5 Circuito eléctrico Circuito básico con elemento de protección

6 Circuito Serie y Paralelo
Circuito paralelo

7 Circuito Mixto

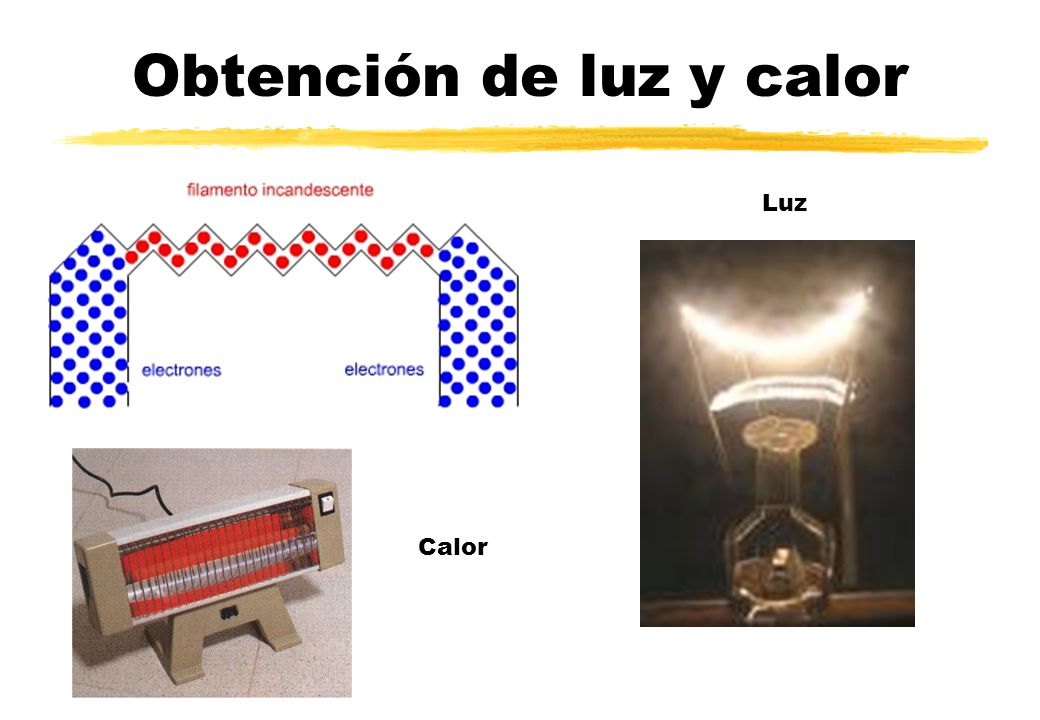

8 Obtención de luz y calor

9 Otros efectos Efecto electromagnético
El efecto electromagnético se emplea en Motores, transformadores, zumbadores, Relés y teléfonos móviles

10 Aparatos que los emplean
El taladro es una aplicación de un motor El secador de pelo combina un motor con una resistencia calefactora

11 Símbolos normalizados
Descripción Corriente continua Corriente alterna Conductor Fusible Punto de unión Terminal Pila o acumulador, el trazo largo indica el polo positivo Resistencia Interruptor normalmente abierto (NA). Cualquiera de los dos símbolos es válido. Símbolo Descripción Conmutador Conmutador con posicionamiento intermedio de corte Pulsador normalmente cerrado Pulsador normalmente abierto Motor de corriente continua Bobina de relé, símbolo general. Cualquiera de los dos símbolos es válido Timbre, Zumbador Lámpara, símbolo general

12 Esquemas normalizados 1
Circuito serie con lámparas Circuito completo con protección

13 Esquemas normalizados 2
Circuito mixto con lámparas Circuito paralelo con lámparas

14 Esquema de la instalación de una habitación
14

15 Circuitos Típicos

16 Circuitos Típicos

17 Seguridad No trabajar sin desconectar la tensión.
Utilizar herramientas protegidas. Realizar las uniones mediante clemas. Apretar correctamente los bornes de los mecanismos. No emplear conductores de menor sección que la necesaria. A ser posible no utilizar derivaciones múltiples en la base del enchufe. Conectar las partes metálicas de los aparatos a la toma de tierra. No utilizar tuberías ni desagües como toma de tierra. No sobrecargar las instalaciones.

18 Actividades Representar el esquema eléctrico de una habitación en tu casa con las medidas a escala. Fecha de entrega próxima clase. Investigar todo lo relacionado a empalmes eléctricos y uniones de cables; elaborar una tabla donde representas y explicas cada unión de cable. Fecha de entrega próxima clase. Elabora una maqueta donde ilustras un esquema eléctrico de una casa; debes mostrar el esquema en plano y demostrar su función en la maqueta. Esta actividad se trabajara en grupos de 5 estudiantes y será entregada en la semana del 6 al 10 de septiembre de 2010 según tu horario.
