Cómo hacemos el belén en el Colegio Hogar Novacaixagalicia con luz, música y movimiento Vigo 24 de diciembre de 2011 Por José Mª Núñez Lamas.

Presentaciones similares


Presentación del tema: "Cómo hacemos el belén en el Colegio Hogar Novacaixagalicia con luz, música y movimiento Vigo 24 de diciembre de 2011 Por José Mª Núñez Lamas."— Transcripción de la presentación:

1 Cómo hacemos el belén en el Colegio Hogar Novacaixagalicia con luz, música y movimiento Vigo 24 de diciembre de 2011 Por José Mª Núñez Lamas

2

3 Con 18 mesas iguales se hace este estrado Poniendo tapas de madera encima y la tela alrededor

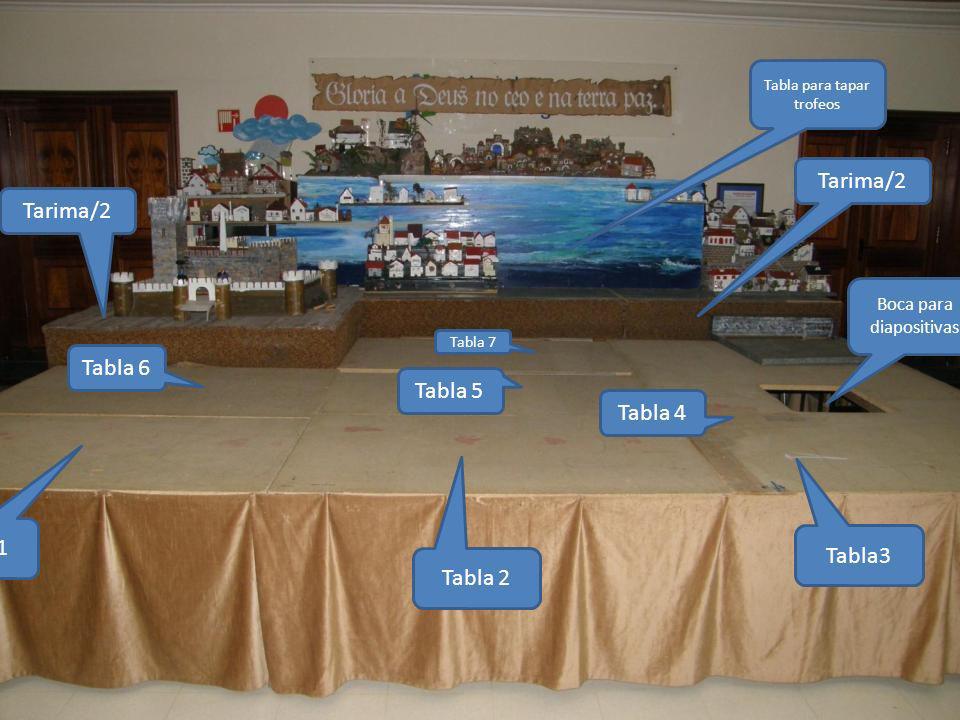

4 Tabla 1 Tabla 2 Tabla3 Tabla 6 Tabla 5 Tabla 4 Tabla 7 Tabla para tapar trofeos Tarima/2 Boca para diapositivas

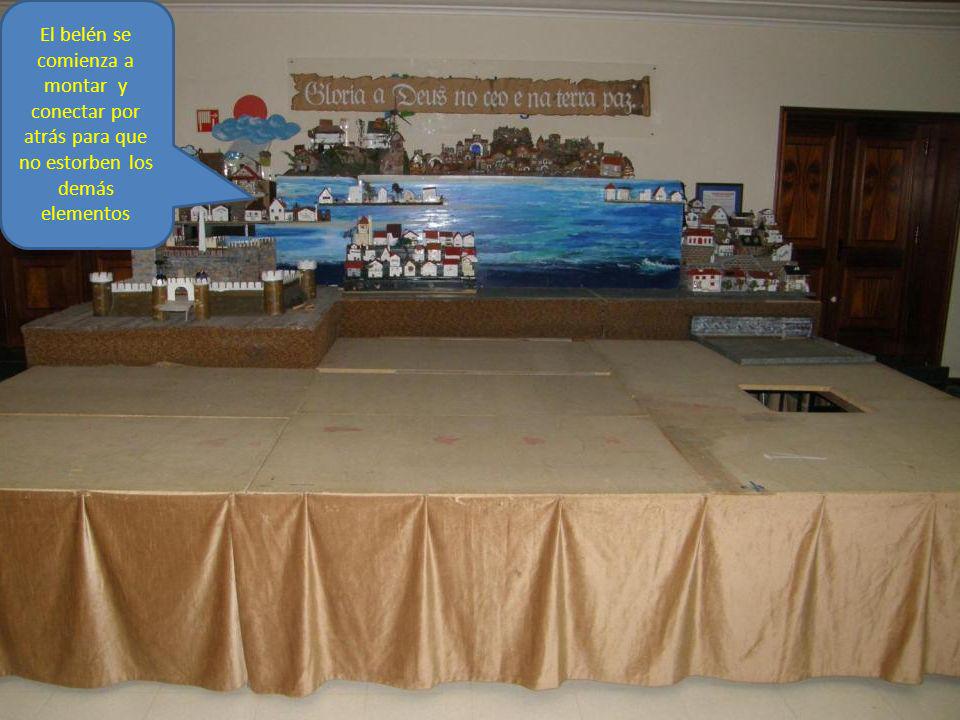

5 El belén se comienza a montar y conectar por atrás para que no estorben los demás elementos

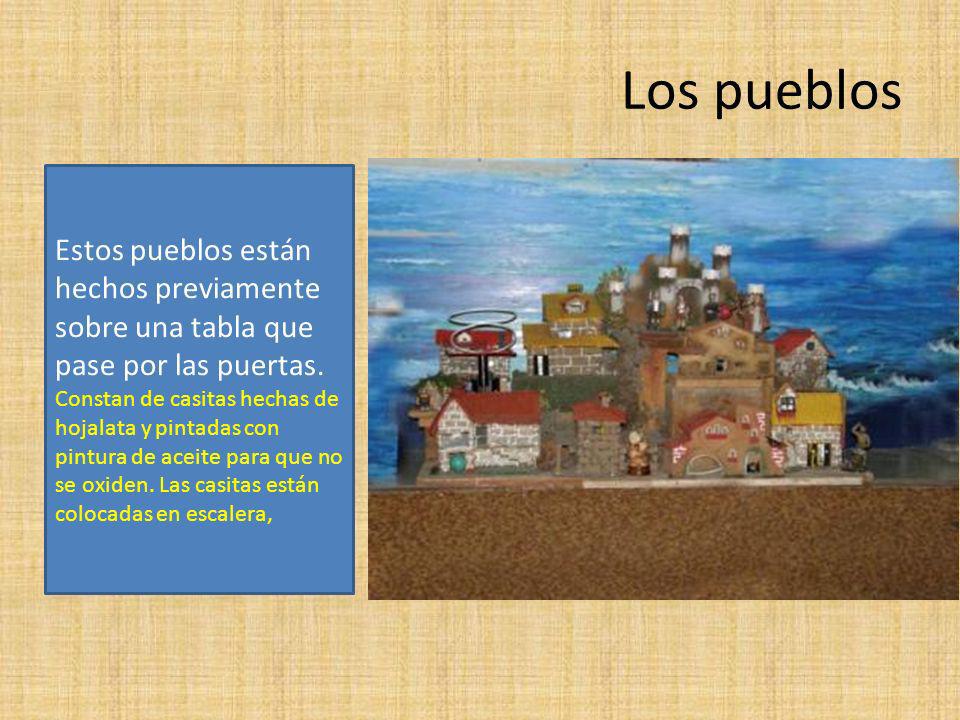

6 Los pueblos Estos pueblos están hechos previamente sobre una tabla que pase por las puertas. Constan de casitas hechas de hojalata y pintadas con pintura de aceite para que no se oxiden. Las casitas están colocadas en escalera,

7 Los pueblos cada casita lleva dentro una bombilla de 25w, 230 v cuya luz baila al son de la música de los villancicos. En cada pueblo también hay una fuente de alimentación de 5v en continua para los circuitos electrónicos. Esta fuente va a 230 v fijos. Por tanto: De cada pueblo salen 2 cables

8 Relé estático Controla todas las lámparas de colores que van dentro de las casitas. (No hace falta tanta intensidad de 25amperios ) Hace bailar la luz con la música (Precio aprox. 12 Se adquiere en un comercio de electrónica)

9 Montaje del relé estático Funcionamiento del relé Salida para centenares de bombillas Entrada de audio. Va conectada a la salida de una casette quitando el altavoz A la red eléctrica

10 Esquema que funciona en el belén Se añadió un transformador elevador (vale cualquier transformador ) para la señal de audio, porque era escasa Potenciómetro para regular la señal Fusible

11 Maquinaria que mueve el belén Entrada red 230 v Señal de audio para relés Relés estáticos Tr. que aumenta la señal Temporizador, enciende y apaga relé Salidas variables con la música Salida red 230 v Enciende lámpara para ver Interruptor red 230 v Salida temporizada230 v

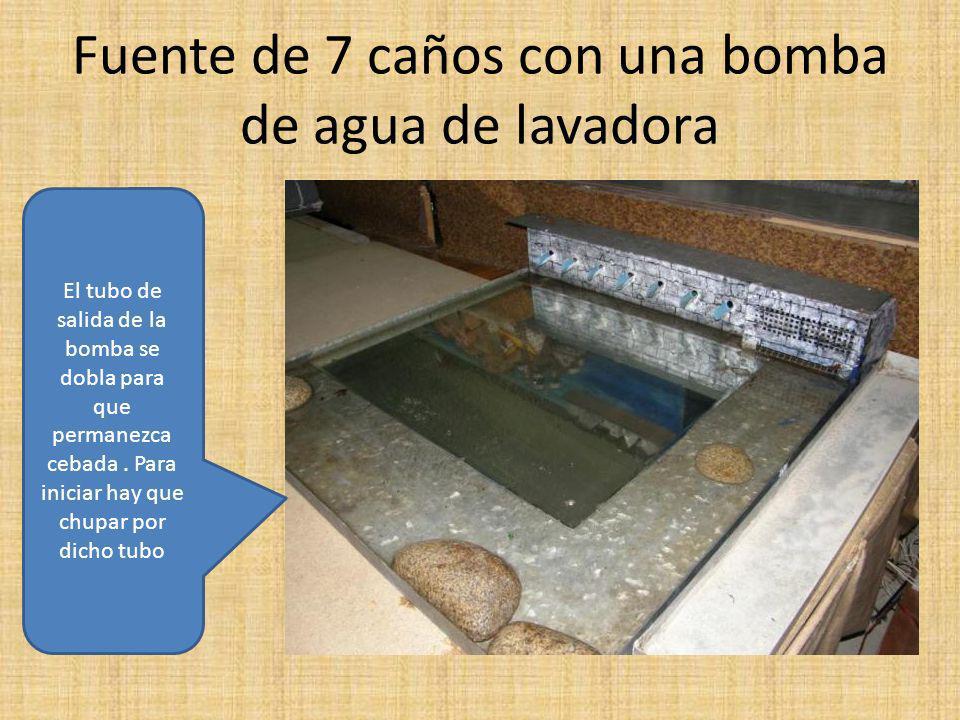

12 Fuente de 7 caños con una bomba de agua de lavadora El tubo de salida de la bomba se dobla para que permanezca cebada. Para iniciar hay que chupar por dicho tubo

13

14 La serpiente bailarina Consiste en un motor cuyo eje sobresale un poco por arriba. El eje está rodeado por un imán sacado de un altavoz. La culebra va pegada a una hojalata. Al girar va y viene

15 Debajo del portal se coloca un proyector. Con dos espejos la imagen se ve en la pantalla que está detrás del portal Las diapositivas del portal Proyector Pantalla Espejo

16 Se desplaza por el techo. Consiste en proyectar la estrella sobre un espejo móvil que gira a muy poca velocidad La estrella de los reyes

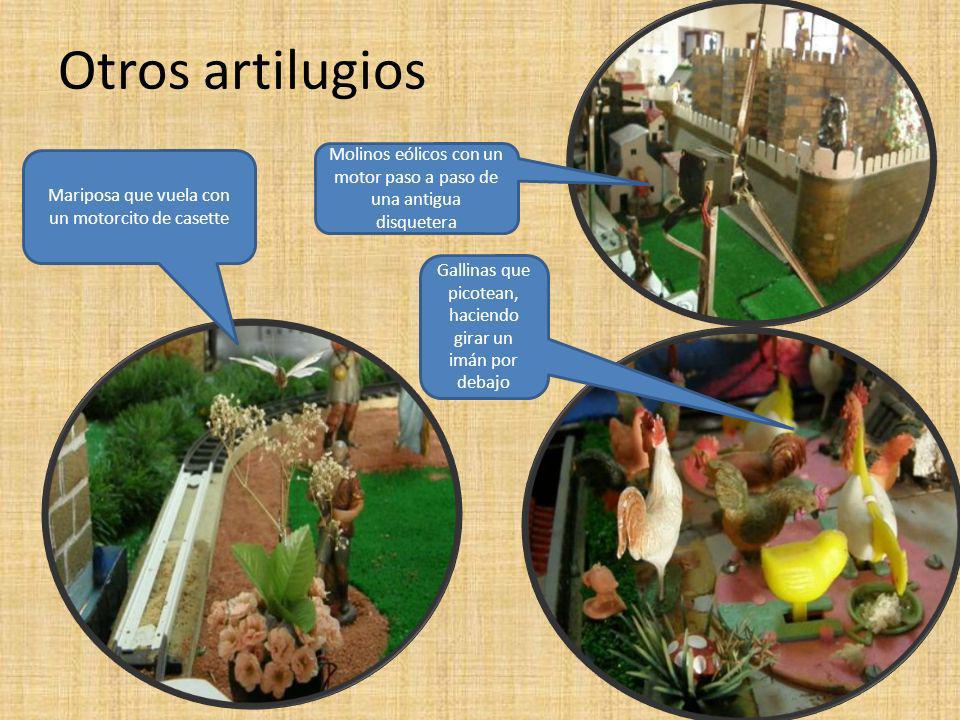

17 Mariposa que vuela con un motorcito de casette Gallinas que picotean, haciendo girar un imán por debajo Molinos eólicos con un motor paso a paso de una antigua disquetera Otros artilugios

18

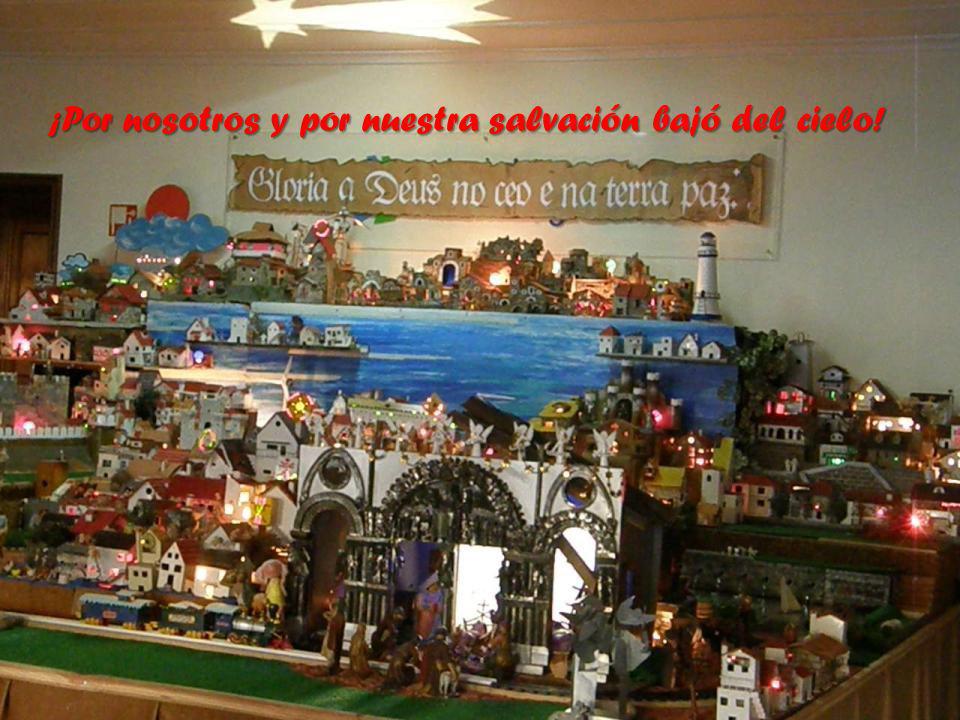

19 ¡Por nosotros y por nuestra salvación bajó del cielo!
