Domingo Martínez Fidalgo. Objetivo y alcance del proyecto El objetivo es gobernar el funcionamiento de una puerta mediante un controlador lógico. El objetivo.

Presentaciones similares


Presentación del tema: "Domingo Martínez Fidalgo. Objetivo y alcance del proyecto El objetivo es gobernar el funcionamiento de una puerta mediante un controlador lógico. El objetivo."— Transcripción de la presentación:

1 Domingo Martínez Fidalgo

2 Objetivo y alcance del proyecto El objetivo es gobernar el funcionamiento de una puerta mediante un controlador lógico. El objetivo es gobernar el funcionamiento de una puerta mediante un controlador lógico. Está diseñado para utilizar en un pequeño comercio que dispone de una puerta automática de una hoja. Está diseñado para utilizar en un pequeño comercio que dispone de una puerta automática de una hoja.

3 Especificaciones del diseño Puerta corredera de una sola hoja Puerta corredera de una sola hoja Posibilidad de bloqueo Posibilidad de bloqueo Posibilidad de estar siempre abierta Posibilidad de estar siempre abierta Conexión/desconexión del sistema Conexión/desconexión del sistema Automatización mediante PLC Automatización mediante PLC

4 Descripción del Hardware 8 Entradas 8 Entradas Logo: es la parte mas importante. Donde van conectadas todas las entradas y salidas Logo: es la parte mas importante. Donde van conectadas todas las entradas y salidas Salidas (motor de corriente alterna monofásico) Salidas (motor de corriente alterna monofásico) El movimiento de apertura/cierre se consigue con dos contactores: KM1 y KM2. El movimiento de apertura/cierre se consigue con dos contactores: KM1 y KM2.

5 Descripción del software

6 Planificación Microsoft Office Project Microsoft Office Project 2003.

7 Manual de usuario Modo normal Modo normal Modo bloqueo Modo bloqueo Modo puerta abierta Modo puerta abierta

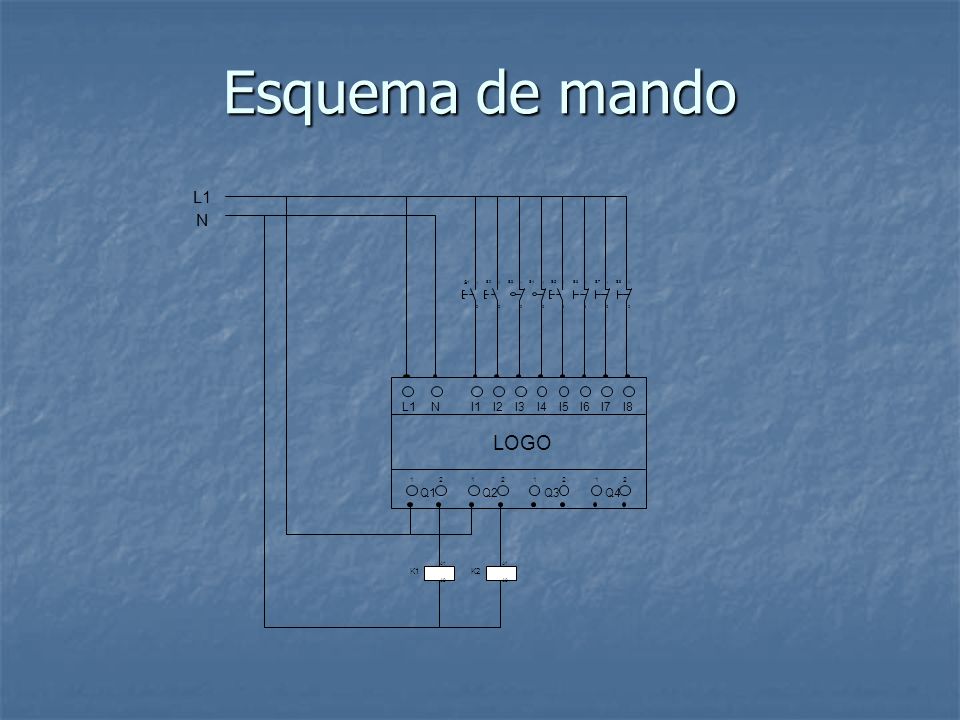

8 Esquema de mando

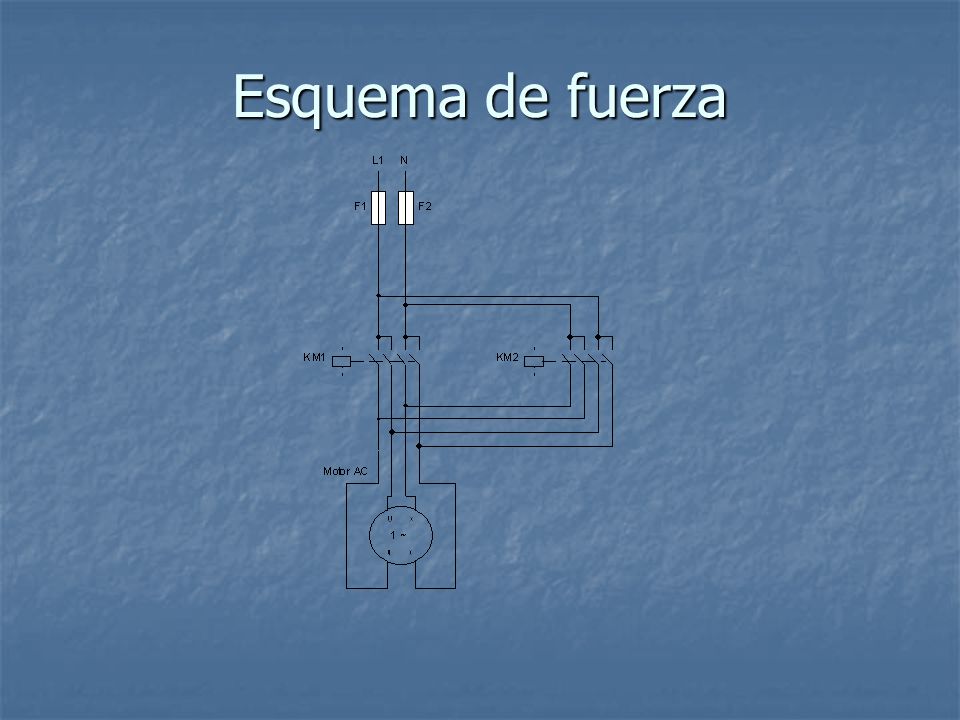

9 Esquema de fuerza

10 Condiciones Condiciones generales Condiciones generales Condiciones de materiales y equipos Condiciones de materiales y equipos Condiciones de ejecución y uso Condiciones de ejecución y uso

11 Presupuesto Total: 721,55 Total: 721,55
