1 Curso Básico De CCTV

2 Componentes Cámaras Lentes Monitores Procesadores de video –Cuadriplexores, Quads Videograbadoras Housings/Brackets Tipos de Transmisión –Coaxial, Fibra Optica, Inalámbrico

3 Instalación Típica de CCTV 4 Cámaras de color o B y N 4 Lentes 4 Housing/Brackets de montaje 1 Monitor 1 Cuadriplexor o Quad 1 Videograbadora Time-lapse 300m metros de cable

4 CCD Charged coupled device Formato 1/4, 1/3, 1/2, 2/3, 1 24V AC,12V DC Color o B y N Lux rating Resolución Alta/baja Auto-Iris DC/Video Cámaras Continua siguiente slide...

5 Compensación de Backlight AES (Shutter Electrónico Automático) AGC (Control Ajustable de Ganancia) Montaje C y CS. Video NTSC Salida de 75 Ohms Cámaras

6 1/4 1/3 1/2 2/3 Formato de las Cámaras 1 2.7mm 3.6mm 4.8mm 3.6mm 4.8mm 6.4mm 6.6mm 8.8mm 9.6mm 12.8mm

7 Comparación de formatos El campo de visión de un mismo lente cambiará dependiendo del formato de la cámara Lente de 8mm- Camara 1 Camara 1/2 Camara 1/3

8 Guía de intercambio de lentes Formato del lenteFormato de la cámaraFactor multiplicador 1"2/3"1.45 1"1/2"2.00 1"1/3"2.91 1"1/4"3.56 2/3"1/2"1.37 2/3"1/3"1.83 2/3"1/4"1.83 1/2"1/3"1.45 1/2"1/4"1.78 1/3"1/4"1.33

9 Suministro de voltaje 24V AC –Mayor distancia desde la fuente de alimentación a la cámara (que el de 12V DC) –Habilidad de conectar varias cámaras a la misma fuente de alimentación –No requiere polaridad en los cables 12V DC – –Puede usarse en aplicaciones móviles – –Requiere de conexión con polaridad correcta

10 Sistemas de 12 Volts Sistemas domésticos Alimentada por el monitor Longitudes menores de 30 mts. Conector RJ11 o MiniDin Regularmente con audio dos vías Alarma

11 Sistemas de 24 VCA Sistemas profesionales Alimentada por transformador Longitudes de hasta 500m Conector BNC en cable coaxial Generalmente sin audio Mayor tamaño

12 Sistemas de 24 VCA

13 Cámaras ocultas Miniatura y Pinhole Lentes de 3.5 mm a 5.5 mm Corta distancia Alimentadas con 9 o 12 VDC Requieren buena iluminación

14 B y N vs. Color

15 Ventajas de B y N Bajo costoBajo costo Requiere menos iluminaciónRequiere menos iluminación Mas alta ResoluciónMas alta Resolución Ventajas del Color Mejor Identificación Más Alta Definición Observación mas fácil

16 Lux Rating Esta es la medida utilizada para determinar la cantidad de luz que la cámara requiere para producir una señal útil. A menor Luxes menor iluminación requerida. (ejem. Una cámara de.5 lux necesita menos luz que una cámara de 2 lux)

17 Resolución B y N típica Alta Res líneas Baja Res líneas Típica de Color Alta Res líneas Baja Res líneas

18 Compensación Backlight Sin Con

19 Shutter Electrónico Automático AES Ajusta automáticamente el shutter de la cámara para compensar cambios en los niveles de iluminación Evita el uso de iris, o iris manual. Rango limitado a situaciones extremas de iluminación. Menor profundidad de enfoque diurno comparado con lentes de auto-iris

20 Control automático de ganancia AGC Amplifica la señal de video para un mejor desempeño en condiciones de baja iluminación Se enciende automáticamente en condiciones de baja iluminación Agrega ruido a la imagen como resultado de la amplificación.

21 Terminología de las lentes Longitud Focal (2.8mm) Foco o enfoque F-Stop (F1.3) Formato Montaje Iris –Sin Iris –Iris Manual –Auto-iris de Video o DC –Motorizado (lentes de zoom)

22 Configuraciones de Lentes Los lentes se encuentran disponibles en cuatro configuraciones distintas: súper gran angular, gran angular, estándar y telefoto o zoom.

23 Lente fijo Visión Fija (3.5mm) Aro de Enfoque Montaje C o CS Económico Disponible en: –Iris Manual, Auto-Iris (Video o DC) o Sin Iris

24 Vari-Focal Lente que da una longitud focal variable (ejem. 3.5mm-8mm) Debe de Enfocarse después de cambiar la longitud focal Bajo costo de inventario Mas costoso que un lente fijo

25 Zoom Permite una longitud focal variable Mantiene el enfoque mientras cambia la longitud focal Los lentes de Zoom generalmente tienen funciones motorizadas de, enfoque e iris. Estas son manejadas por el controlador Permite una longitud focal variable Mantiene el enfoque mientras cambia la longitud focal Los lentes de Zoom generalmente tienen funciones motorizadas de, enfoque e iris. Estas son manejadas por el controlador

26 FormatoLongitud Focal InicialLongitud Focal finalZoom Ratio 1/3"6.5mm39mm6X 6mm60mm10X 1/2"8mm48mm6X 8mm80mm10X 2/3"11.5mm69mm6X 10mm100mm10X 9.5mm152mm16X 1"16mm160mm10X Ejemplo de Zoom´s y sus relaciones

27 Lente pinhole Aplicaciones de cámara oculta. Necesita buena iluminación (Alto F-stop) Requiere solo una pequeña perforación por donde observar Lente Pared

28 Cámara montaje CS SENSOR CCD Lente CS Montaje C vs. CS 12.5mm Cámara montaje C SENSOR CCD Lente C 17.5mm

29 Cámara montaje C Lente CS Cámara montaje CS + Aro Adaptador de 5mm Lente C + Compatibilidad de montajes C / CS

30 Montajes C vs. CS Dispositivo de la Cámara Lente CS 12.5mm Lente C mm LenteCámara C = C CS = CS C + ( Adaptador CS) = CS LenteCámara C = C CS = CS C + ( Adaptador CS) = CS

31 Longitud Focal (mm) Es el parámetro básico necesario para determinar la posición de la cámara, relación de amplificación y ángulo de visión. La distancia focal es aquella a partir de la superficie de la lente hasta el punto de enfoque y se mide milímetros.

32 Tipos de mecanismos de Iris Sin Iris Iris Manual Autoiris –Auto-iris DC –Auto-iris de Video

33 Uso de Iris Manual vs No Iris Sin Iris –Uso en interiores –Bajo costo –La camera debe tener Shutter Electrónico automático (AES) –Profundidad de foco limitada Iris Manual – –Uso en interiores – –Mejor profundidad de foco (mejor calidad de video) – –Se puede usar en exteriores con cámaras con AES

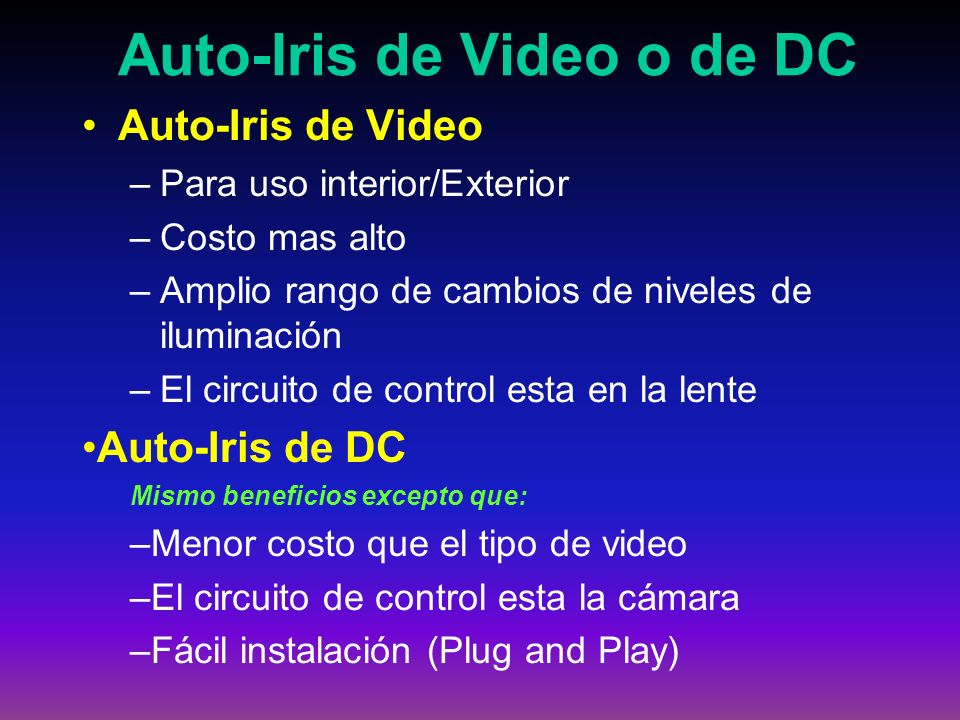

34 Auto-Iris de Video o de DC Auto-Iris de Video –Para uso interior/Exterior –Costo mas alto –Amplio rango de cambios de niveles de iluminación –El circuito de control esta en la lente Auto-Iris de DC Mismo beneficios excepto que: – –Menor costo que el tipo de video – –El circuito de control esta la cámara – –Fácil instalación (Plug and Play)

35 Uso del Auto iris De Video –Uso en Exteriores/Interiores –Mas alto costo –Mayor flexibilidad para cambio de niveles de iluminación. –El circuito de control esta en la lente De DC Iguales beneficios que el anterior – –Menor costo que el tipo Video – –El circuito de control iris cámara – –Fácil instalación (Plug and Play)

36 Iris Motorizado en lente zoom Uso en interiores Permite control manual para cambios de niveles de iluminación. Habilidad para llevar el iris más cerrado o abierto que lo que permite un control de auto-iris

37 Iris y Filtros El propósito de los filtros es controlar la luz sin comprometer la calidad de la imagen durante el día. Un filtro F.14 reduce la cantida de luz ambiente en un 50%. Un filtro F2 reduce al 25% de la luz original. Luz ambiente F1.4F2F2.8F5.6 14,000 fc7,000 fc3,500 fc1,750 fc875 fc

38 Ejemplo de aperturas de Iris a Varios F-Stops F/1.4 F/2 F/2.8 F/4 F/5.6 F/8 F/11 F/16

39 Calculador del ángulo de visión.11 Ponga en la ventana de OBJECT DISTANCE la distancia a la que esta su objetivo de la cámara, alineado con el dispositivo IMAGE DEVICE que este usando. 22 Ponga el plástico transparente de manera que la distancia de visión Horizontal (H) o Vertical (V) sea la correcta. 3 Lea su tipo de lente en donde indica la letra F3 Ejemplo: Distancia: 7m, Visión horizontal: 4m Lente? R=Aprox. 8mm

40 Profundidad de campo Es la cantidad de Escena observada dentro del enfoque. A menos milímetros mayor área. Una regla muy sencilla es que mientras mayor área visualice la cámara, menor será la captación de detalles.

41 Formato 1/3" LONGITUD FOCAL Angulo de visiónDescripción 2.8mm85°Super-gran angular 4mm60°Gran angular 8mm30°Standard mm40.5° - 7°Angulo variable desde gran angular a telefoto (Zoom ) Formato 1/2" LONGITUD FOCALAngulo de visiónDescripción 3.5mm85° Super-gran angular 6mm56° Gran angular 12mm30° Standard 8-48mm43.6° - 7.7°Angulo variable desde gran angular a telefoto (Zoom ) Ejemplo de longitudes Focales disponibles

42 Formato 2/3" Longitud FocalAngulo de visiónDescripción 4.8mm85° Super-gran angular 8mm58° Gran angular 16mm30° Standard mm47.5° - 5°Angulo variable desde gran angular a telefoto Formato 1" Longitud FocalAngulo de visiónDescripción 8.5mm80° Super-gran angular 12.5mm54° Gran angular 25mm29° Standard mm43° - 4.6°Angulo variable desde gran angular a telefoto

43 Comparación de formatos La longitud focal, es la longitud Focal El campo de visión, no la longitud focal, cambiará la visión dependiendo del formato de la cámara - Lente de - Lente de 12mm - Cámara 1 Cámara 1/2 Cámara 1/3

44 Angulo de visión Lente 2.8mm 85 O 6mm 60 O 12mm 30 O 75mm 5 O

45 Mínima Distancia del objeto (M.O.D.) 3.5mm 4 12mm mm 48 El lente no enfocará en distancias menores a este dato

46 Monitores Pantallas diseñadas para recibir señales de video por un cable y audio por otro. Diseñados para operar 24 horas diarias durante 5 años. Resolución de 525 líneas o más

47 Elección de monitores Entre mas cerca esté el vigilante mas chica la pantalla del monitor. Entre mas líneas de resolución, será mejor. Instalación ideal: Un monitor de 12 y cuatro de 9 o 10, como máximo.

48 Accesorios Secuenciadores. –4 Cámaras –8 Cámaras Quad –Color –Blanco y Negro –Zoom

49 Accesorios Videograbación de lapsos de tiempo –Antes o después del monitor. –Casete Normal. –Continua, 24 Hrs, 960 Hrs…. –Por sensor –Por calendario

50 Accesorios Housings, Brackets, soportes Domos Transmisión –Coaxial –Modulador –Transmisor Pan tilts y sus controladores

51 Alguna Pregunta? ? ?

52 VIDEO GRABACION DIGITAL TARJETAS DE 4 Y 8 ENTRADAS PC DEDICADA © 1998 Rainbow
