1 Mantenimiento y Reparación de Computadoras

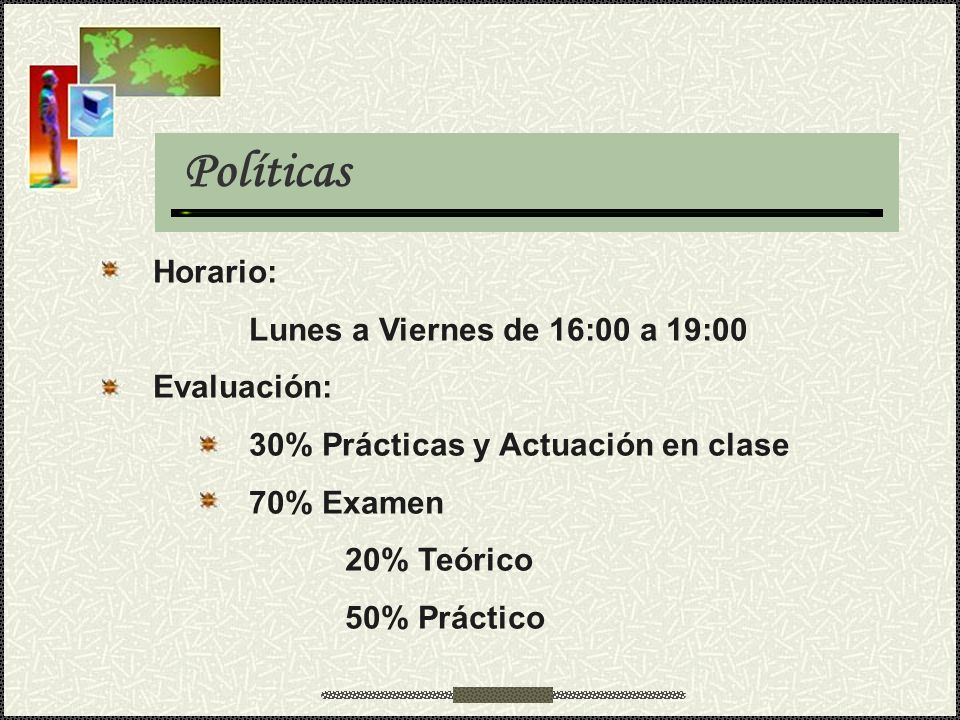

2 Políticas Horario: Lunes a Viernes de 16:00 a 19:00 Evaluación: 30% Prácticas y Actuación en clase 70% Examen 20% Teórico 50% Práctico

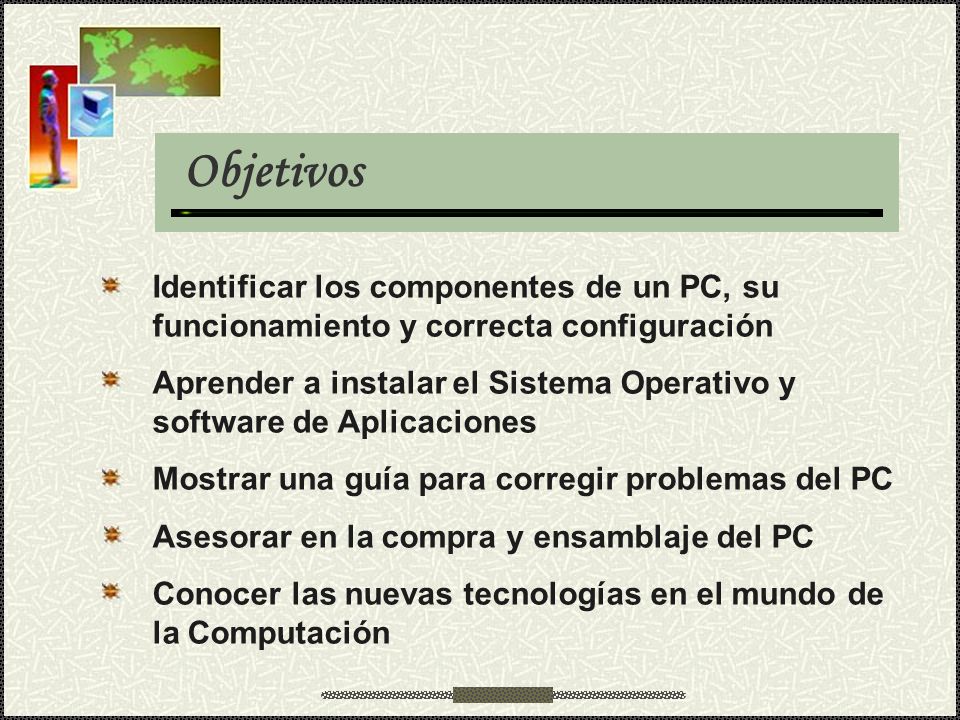

3 Identificar los componentes de un PC, su funcionamiento y correcta configuración Aprender a instalar el Sistema Operativo y software de Aplicaciones Mostrar una guía para corregir problemas del PC Asesorar en la compra y ensamblaje del PC Conocer las nuevas tecnologías en el mundo de la Computación Objetivos

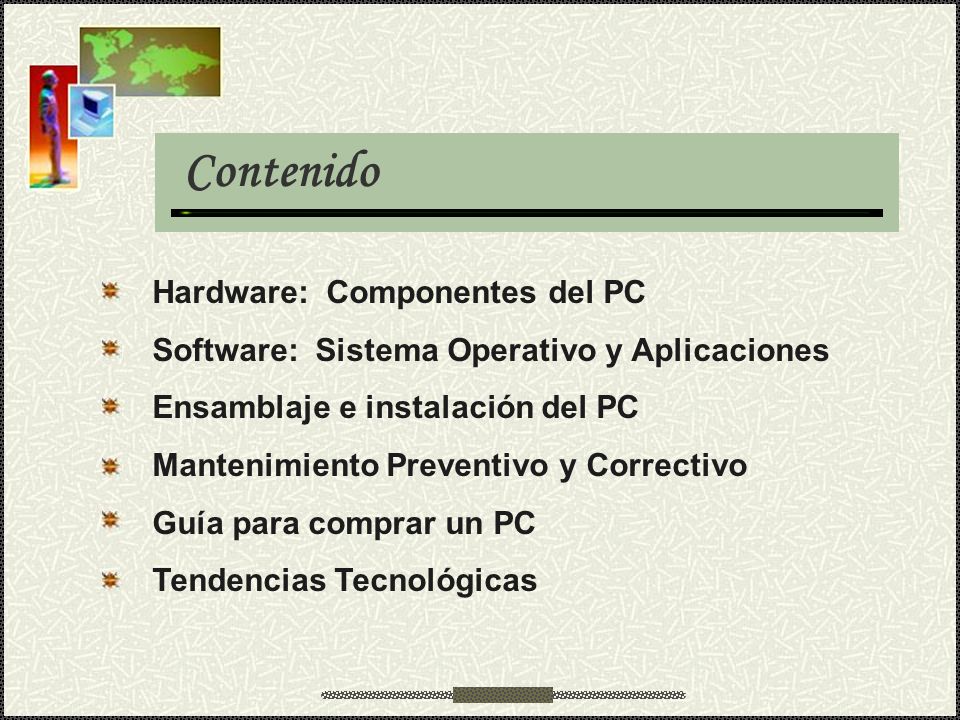

4 Contenido Hardware: Componentes del PC Software: Sistema Operativo y Aplicaciones Ensamblaje e instalación del PC Mantenimiento Preventivo y Correctivo Guía para comprar un PC Tendencias Tecnológicas

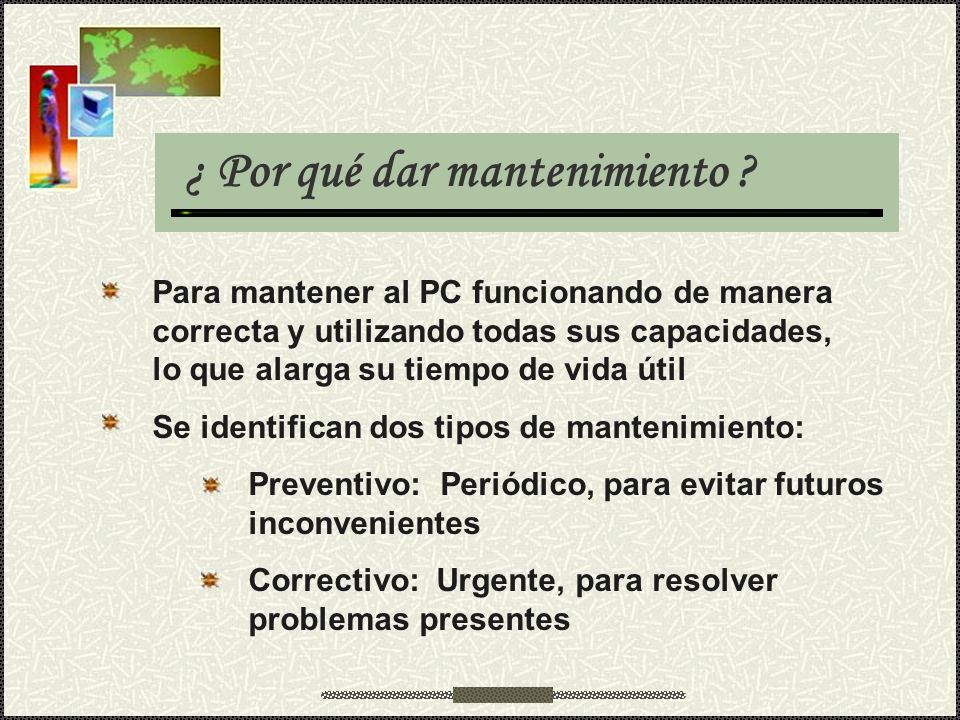

5 ¿ Por qué dar mantenimiento ? Para mantener al PC funcionando de manera correcta y utilizando todas sus capacidades, lo que alarga su tiempo de vida útil Se identifican dos tipos de mantenimiento: Preventivo: Periódico, para evitar futuros inconvenientes Correctivo: Urgente, para resolver problemas presentes

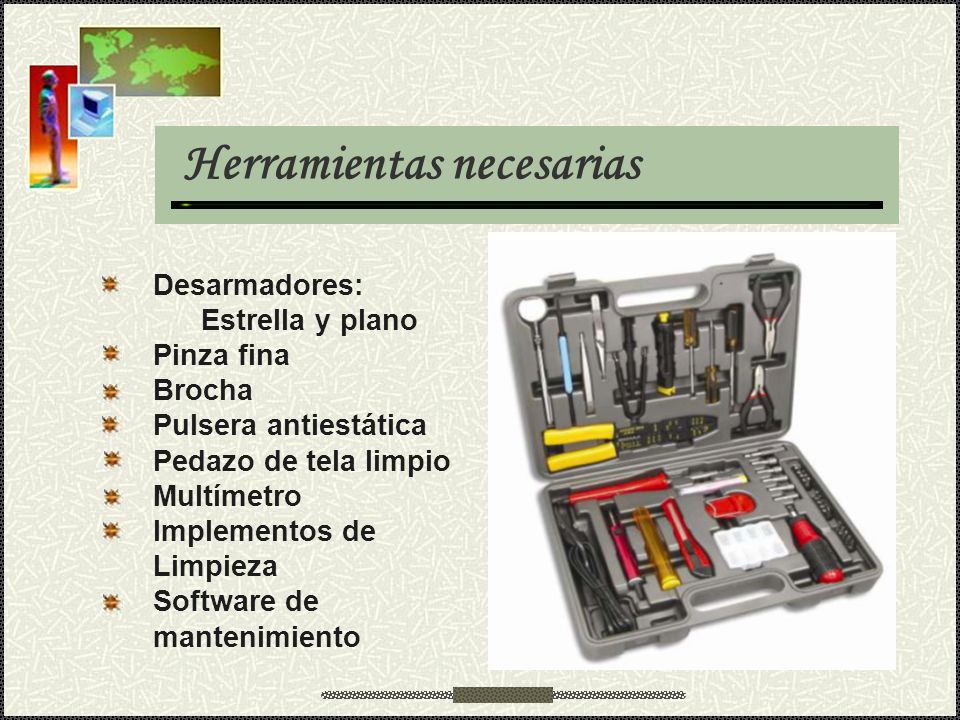

6 Desarmadores: Estrella y plano Pinza fina Brocha Pulsera antiestática Pedazo de tela limpio Multímetro Implementos de Limpieza Software de mantenimiento Herramientas necesarias

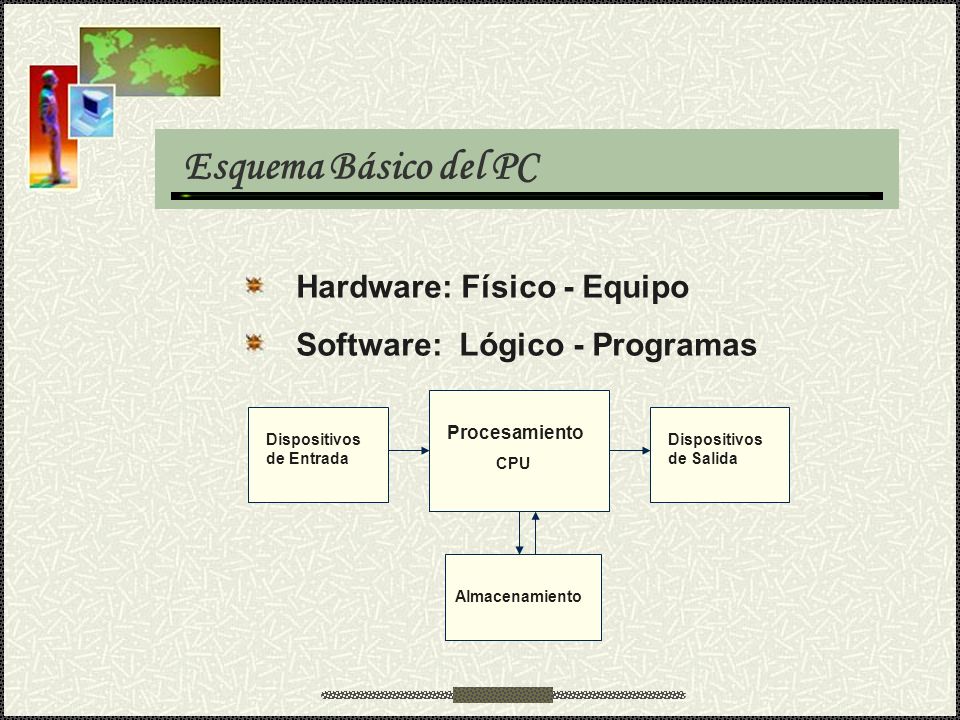

7 Hardware: Físico - Equipo Software: Lógico - Programas Dispositivos de Entrada Dispositivos de Salida Procesamiento CPU Almacenamiento Esquema Básico del PC

8 Hardware CPU (Central Process Unit) Procesador, Mainboard Dispositivos de Entrada Teclado, Mouse Dispositivos de Salida Monitor, Impresora Dispositivos de Almacenamiento Disco Duro, DVD

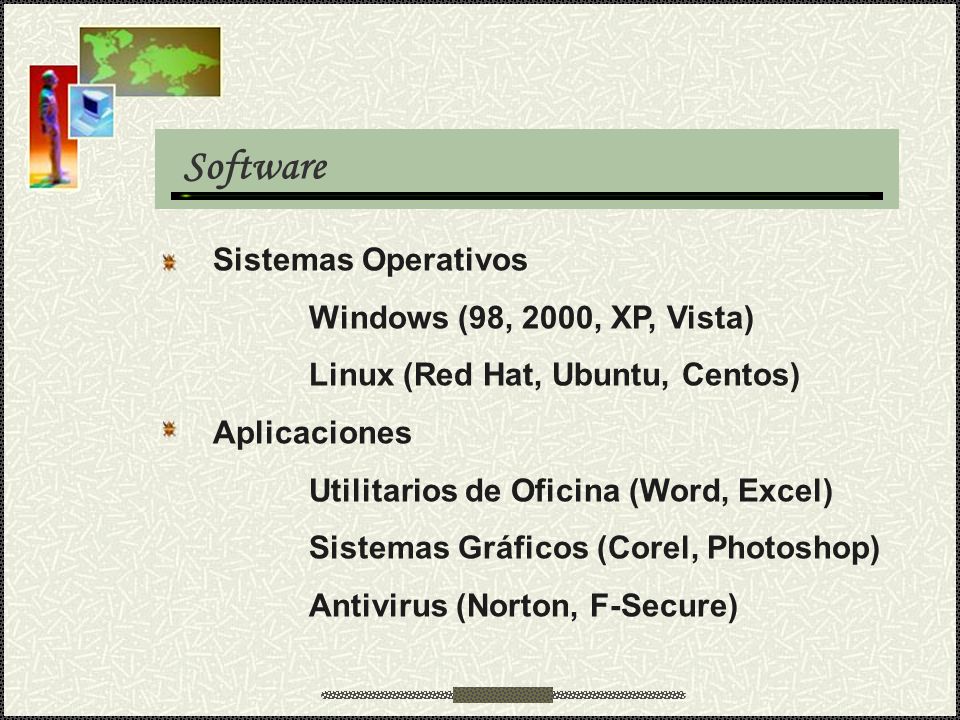

9 Software Sistemas Operativos Windows (98, 2000, XP, Vista) Linux (Red Hat, Ubuntu, Centos) Aplicaciones Utilitarios de Oficina (Word, Excel) Sistemas Gráficos (Corel, Photoshop) Antivirus (Norton, F-Secure)

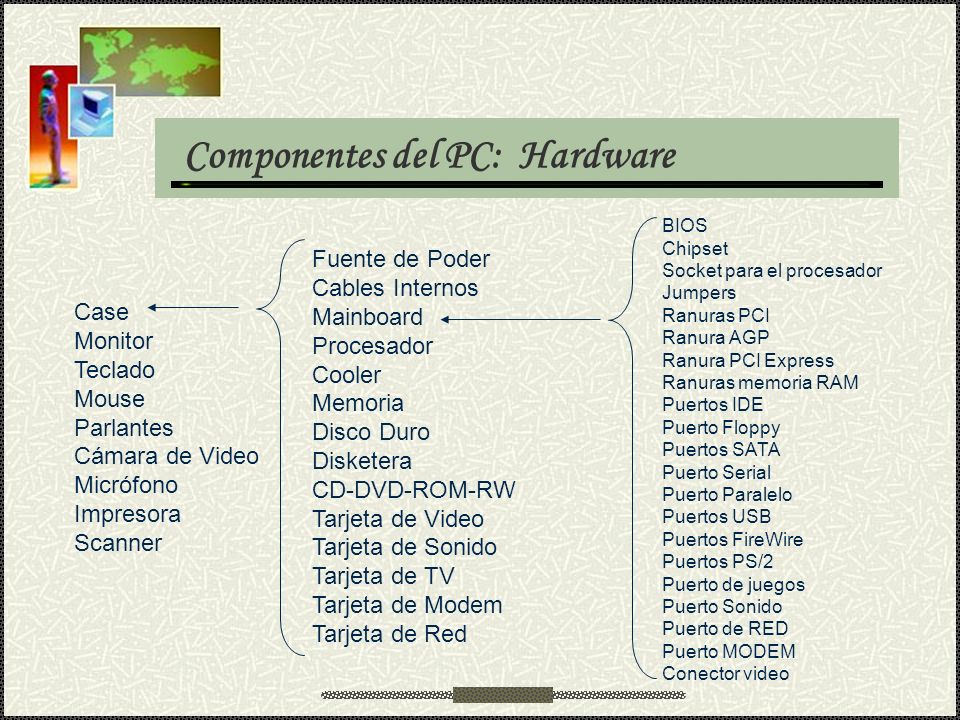

10 Case Monitor Teclado Mouse Parlantes Cámara de Video Micrófono Impresora Scanner Fuente de Poder Cables Internos Mainboard Procesador Cooler Memoria Disco Duro Disketera CD-DVD-ROM-RW Tarjeta de Video Tarjeta de Sonido Tarjeta de TV Tarjeta de Modem Tarjeta de Red BIOS Chipset Socket para el procesador Jumpers Ranuras PCI Ranura AGP Ranura PCI Express Ranuras memoria RAM Puertos IDE Puerto Floppy Puertos SATA Puerto Serial Puerto Paralelo Puertos USB Puertos FireWire Puertos PS/2 Puerto de juegos Puerto Sonido Puerto de RED Puerto MODEM Conector video Componentes del PC: Hardware

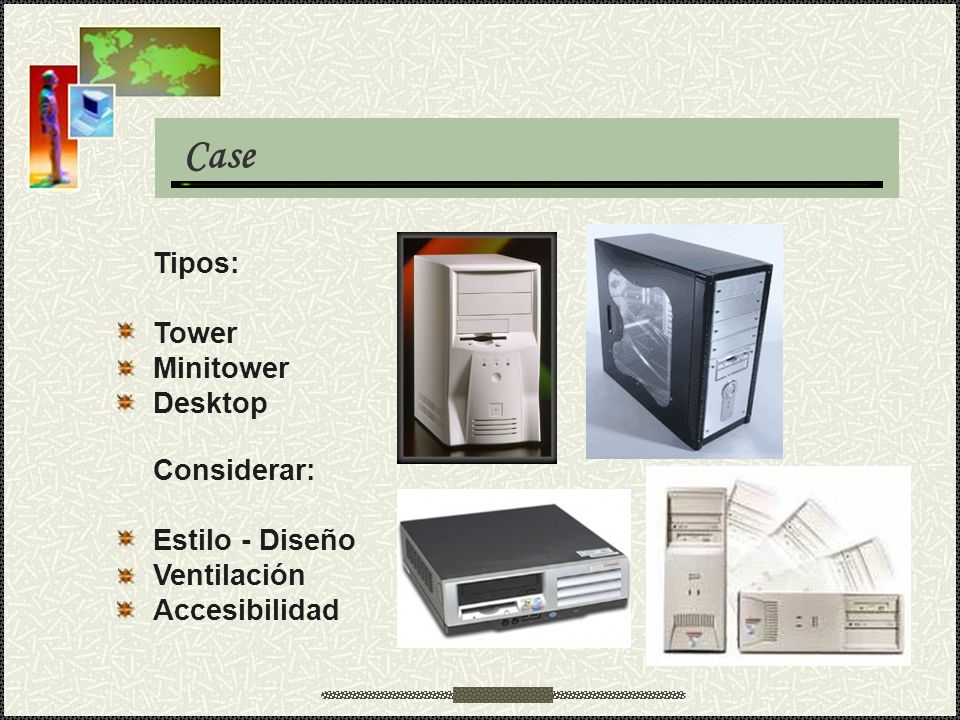

11 Case Tipos: Tower Minitower Desktop Considerar: Estilo - Diseño Ventilación Accesibilidad

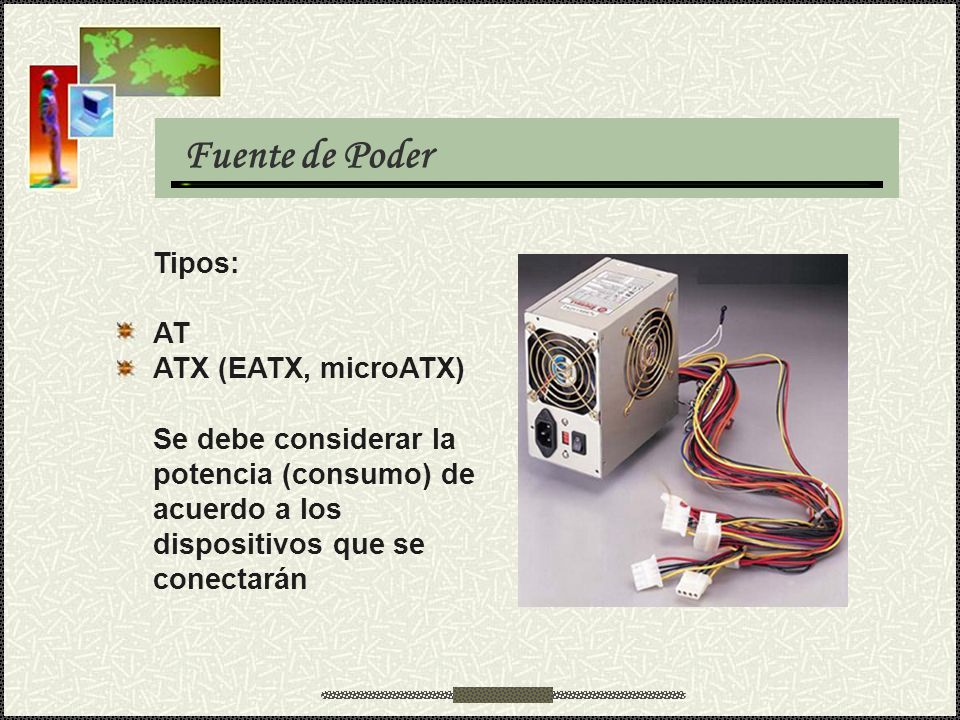

12 Fuente de Poder Tipos: AT ATX (EATX, microATX) Se debe considerar la potencia (consumo) de acuerdo a los dispositivos que se conectarán

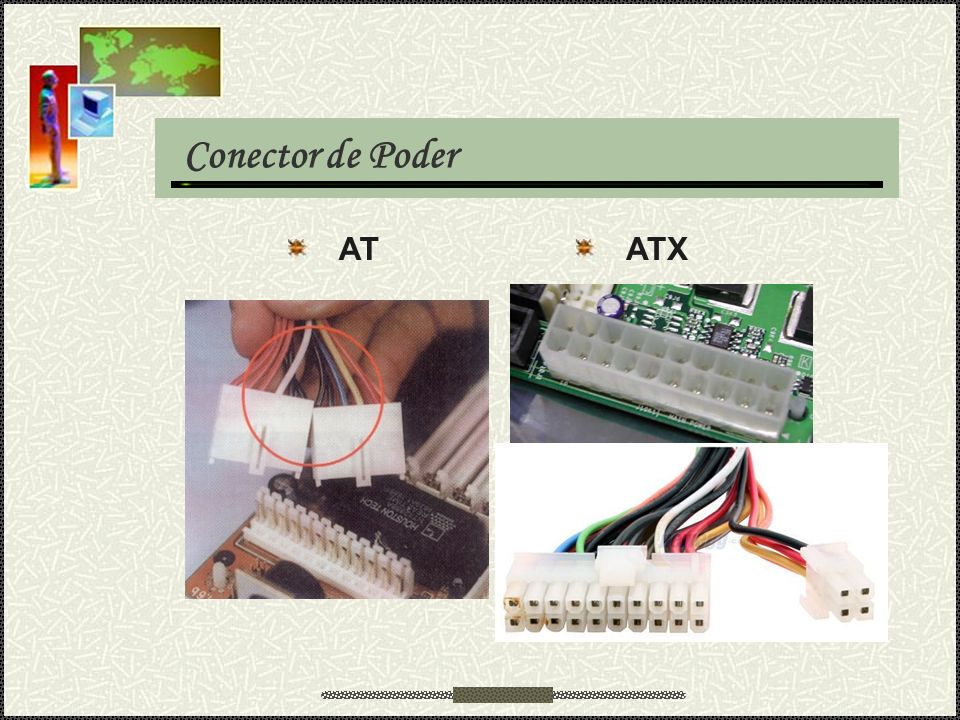

13 Conector de Poder ATATX

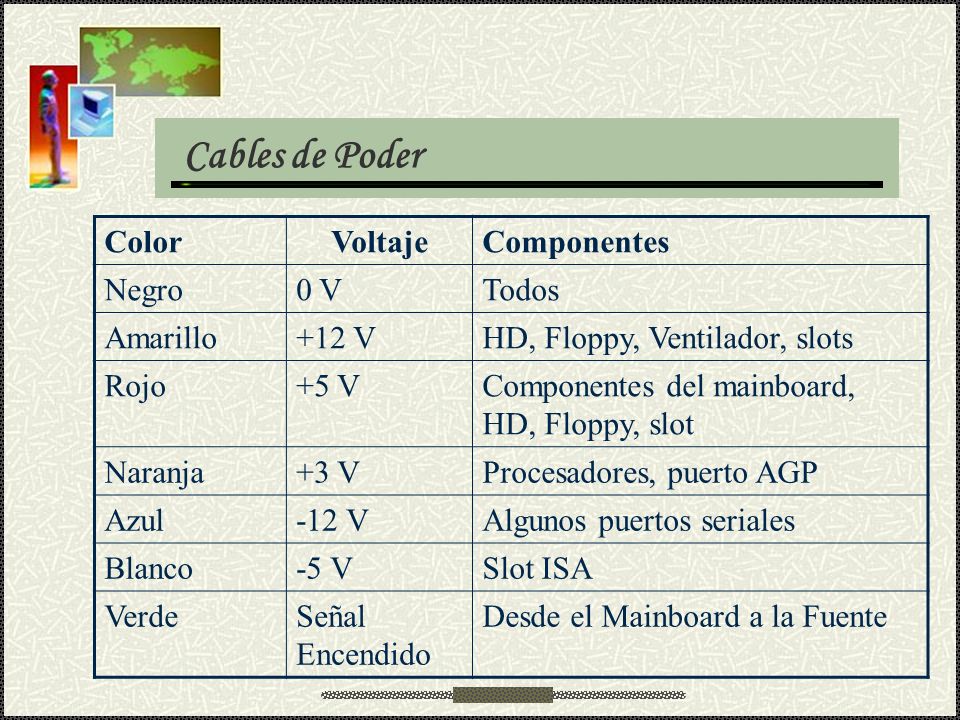

14 ColorVoltajeComponentes Negro0 VTodos Amarillo+12 VHD, Floppy, Ventilador, slots Rojo+5 VComponentes del mainboard, HD, Floppy, slot Naranja+3 VProcesadores, puerto AGP Azul-12 VAlgunos puertos seriales Blanco-5 VSlot ISA VerdeSeñal Encendido Desde el Mainboard a la Fuente Cables de Poder

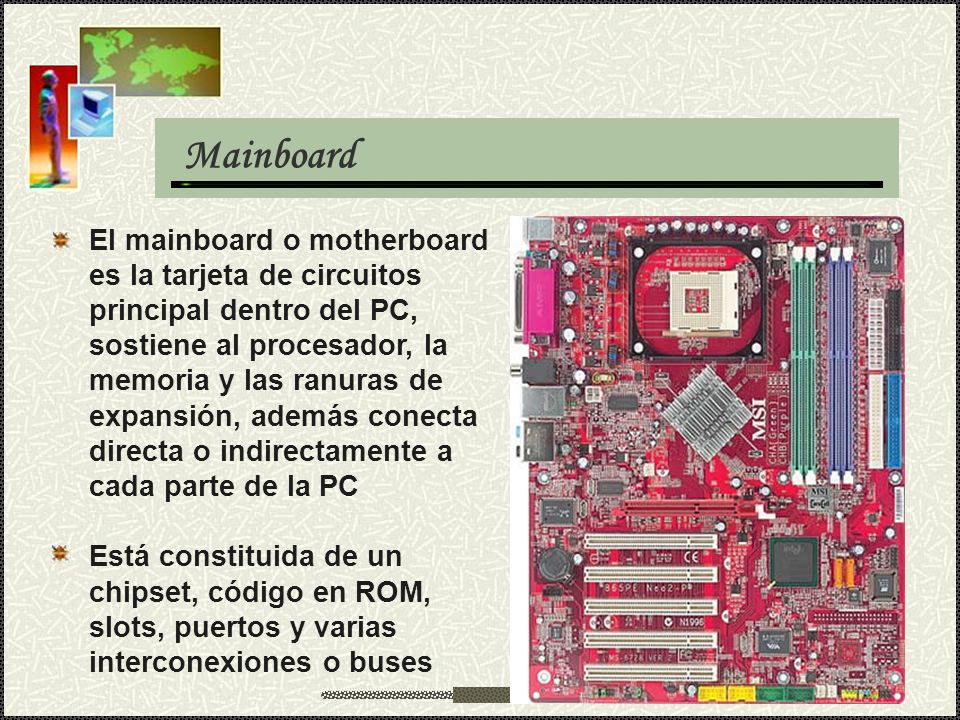

15 Mainboard El mainboard o motherboard es la tarjeta de circuitos principal dentro del PC, sostiene al procesador, la memoria y las ranuras de expansión, además conecta directa o indirectamente a cada parte de la PC Está constituida de un chipset, código en ROM, slots, puertos y varias interconexiones o buses

16

17

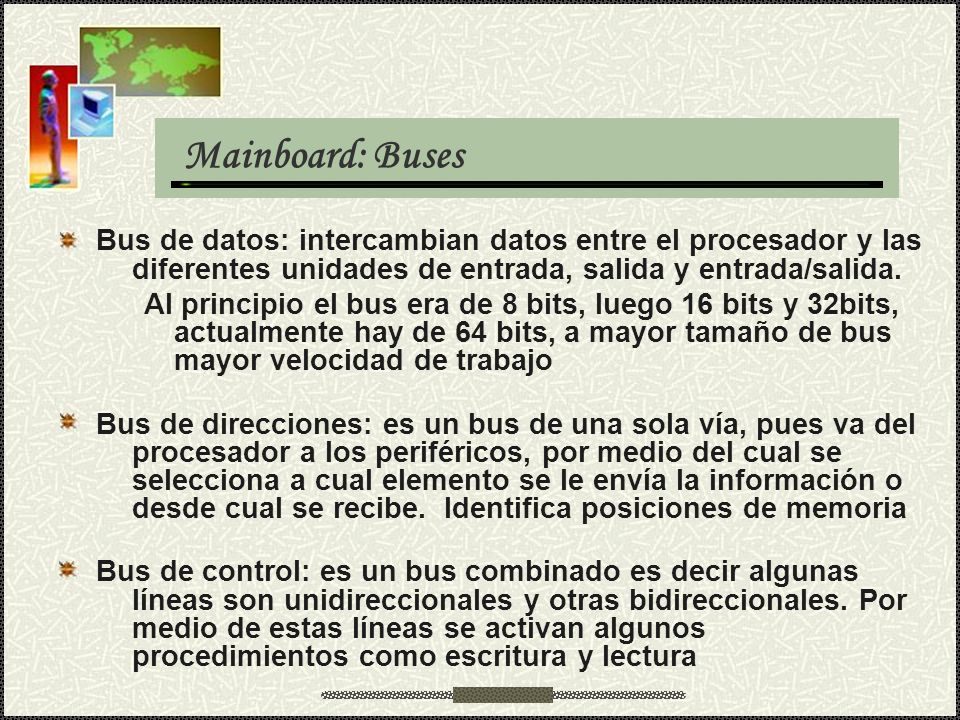

18 Mainboard: Buses Bus de datos: intercambian datos entre el procesador y las diferentes unidades de entrada, salida y entrada/salida. Al principio el bus era de 8 bits, luego 16 bits y 32bits, actualmente hay de 64 bits, a mayor tamaño de bus mayor velocidad de trabajo Bus de direcciones: es un bus de una sola vía, pues va del procesador a los periféricos, por medio del cual se selecciona a cual elemento se le envía la información o desde cual se recibe. Identifica posiciones de memoria Bus de control: es un bus combinado es decir algunas líneas son unidireccionales y otras bidireccionales. Por medio de estas líneas se activan algunos procedimientos como escritura y lectura

19 Microprocesador Circuitos de Entrada Memoria RAM Memoria ROM Circuitos de Salida Bus de Control Bus de Datos Bus de Direcciones Teclado y MouseDisco y disketera Monitor e impresora

20 Mainboard: Factor de Forma BAT Baby AT: Dimensiones típicas 9 pulgadas de ancho por 10 de largo. Un conector AT para el teclado Puertos seriales y paralelos eran adjuntados usando cables entre los puertos físicos montados en el case y los correspondientes conectores localizados en el mainboard

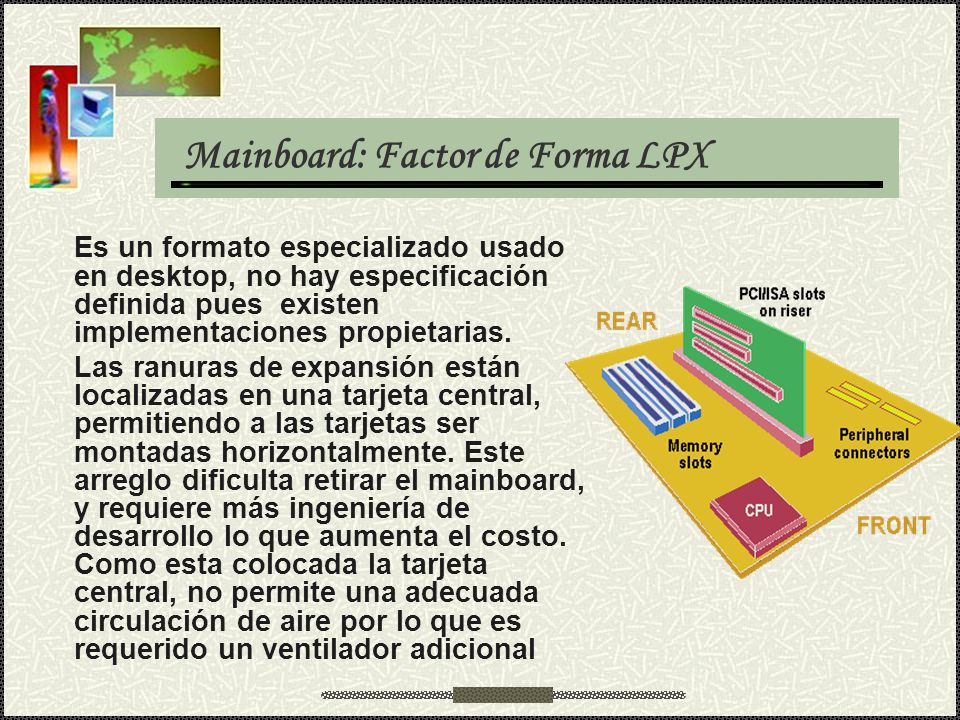

21 Mainboard: Factor de Forma LPX Es un formato especializado usado en desktop, no hay especificación definida pues existen implementaciones propietarias. Las ranuras de expansión están localizadas en una tarjeta central, permitiendo a las tarjetas ser montadas horizontalmente. Este arreglo dificulta retirar el mainboard, y requiere más ingeniería de desarrollo lo que aumenta el costo. Como esta colocada la tarjeta central, no permite una adecuada circulación de aire por lo que es requerido un ventilador adicional

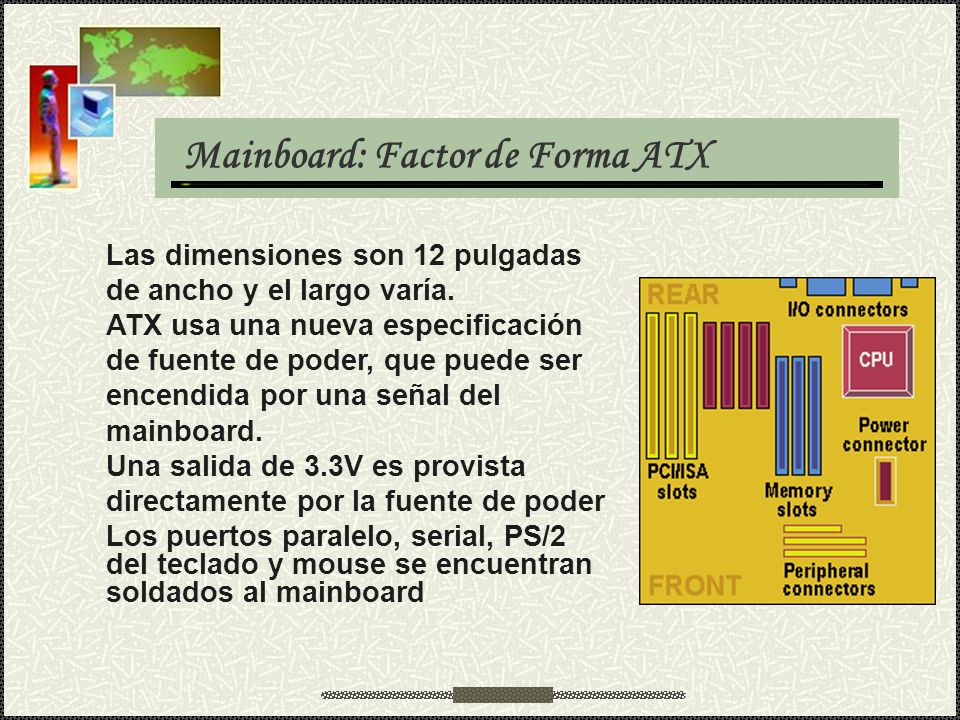

22 Mainboard: Factor de Forma ATX Las dimensiones son 12 pulgadas de ancho y el largo varía. ATX usa una nueva especificación de fuente de poder, que puede ser encendida por una señal del mainboard. Una salida de 3.3V es provista directamente por la fuente de poder Los puertos paralelo, serial, PS/2 del teclado y mouse se encuentran soldados al mainboard

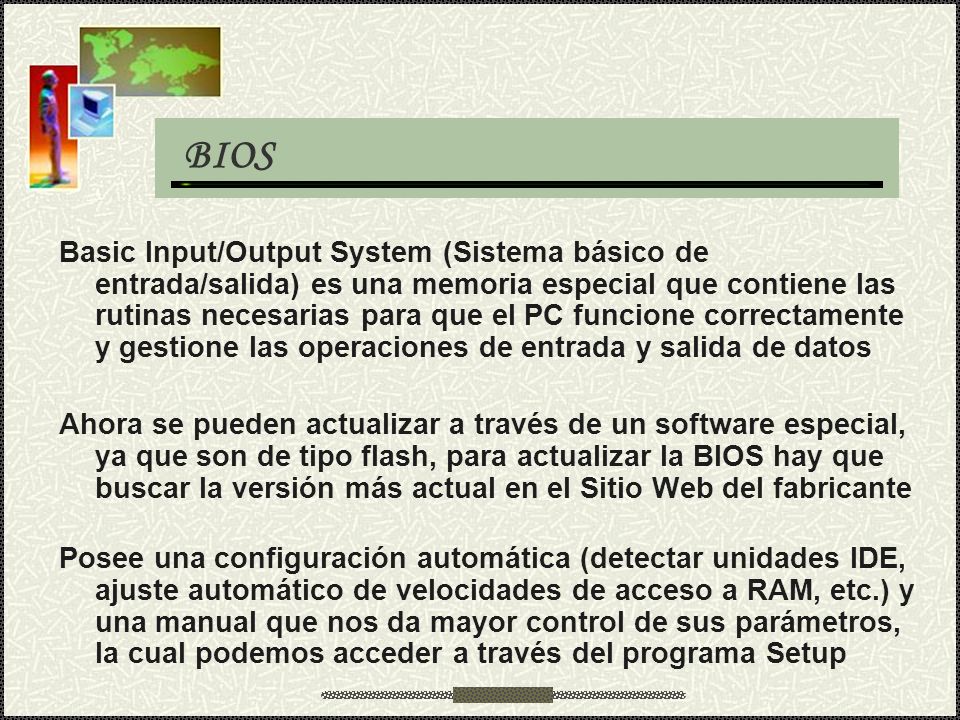

23 BIOS Basic Input/Output System (Sistema básico de entrada/salida) es una memoria especial que contiene las rutinas necesarias para que el PC funcione correctamente y gestione las operaciones de entrada y salida de datos Ahora se pueden actualizar a través de un software especial, ya que son de tipo flash, para actualizar la BIOS hay que buscar la versión más actual en el Sitio Web del fabricante Posee una configuración automática (detectar unidades IDE, ajuste automático de velocidades de acceso a RAM, etc.) y una manual que nos da mayor control de sus parámetros, la cual podemos acceder a través del programa Setup

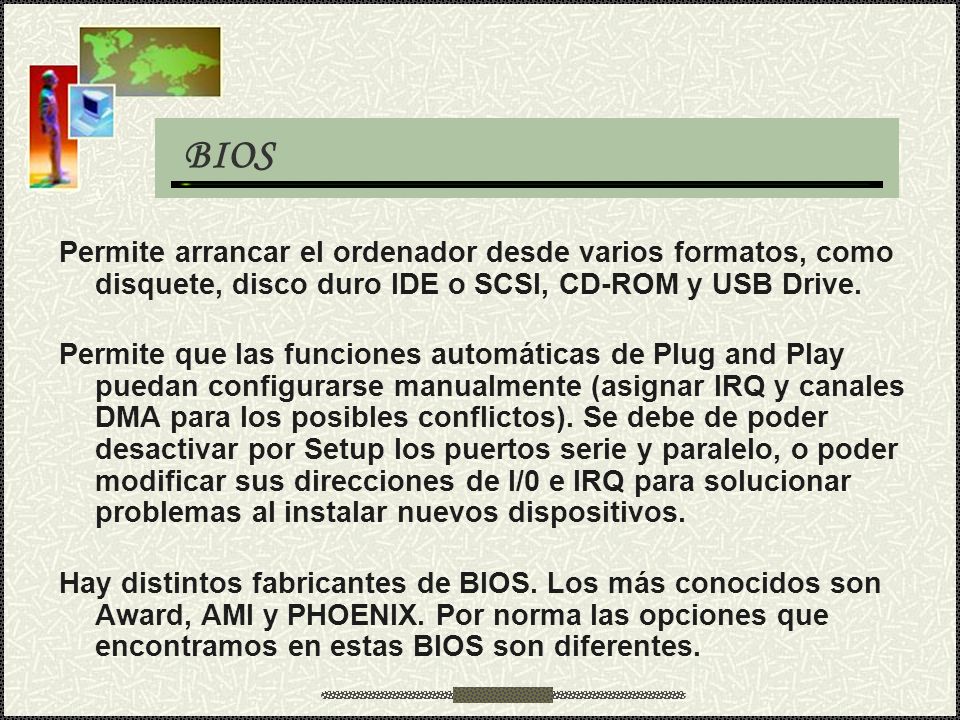

24 BIOS Permite arrancar el ordenador desde varios formatos, como disquete, disco duro IDE o SCSI, CD-ROM y USB Drive. Permite que las funciones automáticas de Plug and Play puedan configurarse manualmente (asignar IRQ y canales DMA para los posibles conflictos). Se debe de poder desactivar por Setup los puertos serie y paralelo, o poder modificar sus direcciones de I/0 e IRQ para solucionar problemas al instalar nuevos dispositivos. Hay distintos fabricantes de BIOS. Los más conocidos son Award, AMI y PHOENIX. Por norma las opciones que encontramos en estas BIOS son diferentes.

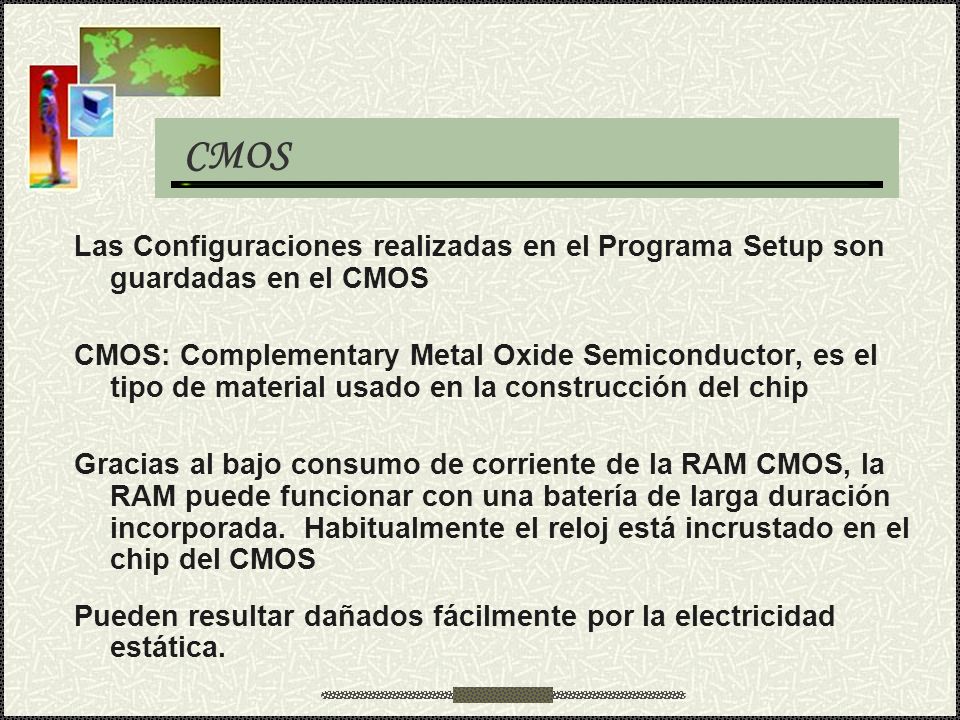

25 CMOS Las Configuraciones realizadas en el Programa Setup son guardadas en el CMOS CMOS: Complementary Metal Oxide Semiconductor, es el tipo de material usado en la construcción del chip Gracias al bajo consumo de corriente de la RAM CMOS, la RAM puede funcionar con una batería de larga duración incorporada. Habitualmente el reloj está incrustado en el chip del CMOS Pueden resultar dañados fácilmente por la electricidad estática.

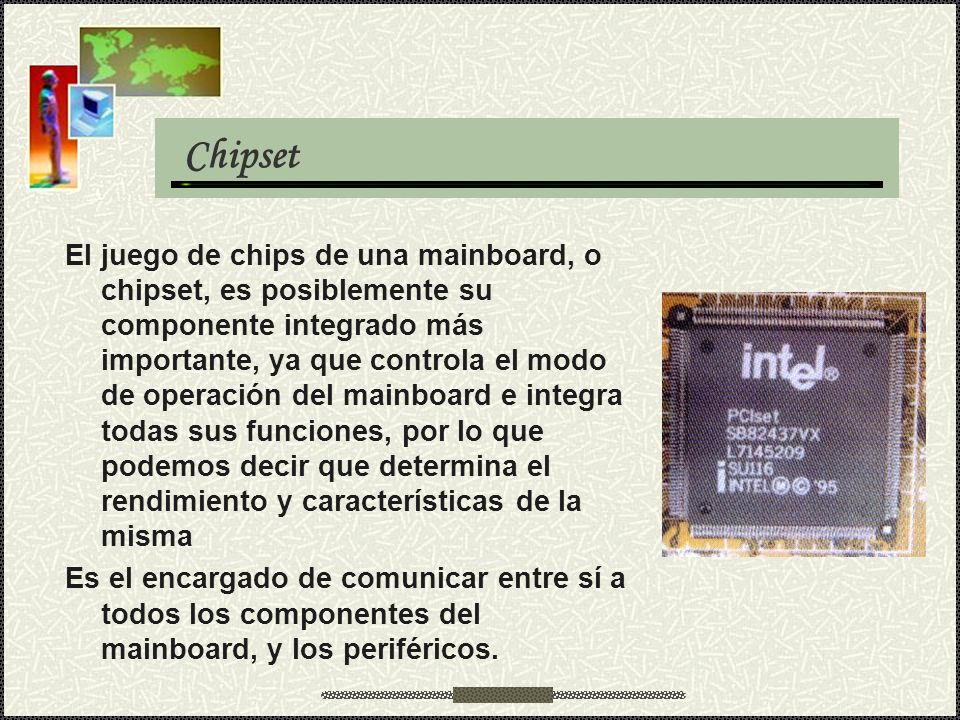

26 El juego de chips de una mainboard, o chipset, es posiblemente su componente integrado más importante, ya que controla el modo de operación del mainboard e integra todas sus funciones, por lo que podemos decir que determina el rendimiento y características de la misma Es el encargado de comunicar entre sí a todos los componentes del mainboard, y los periféricos. Chipset

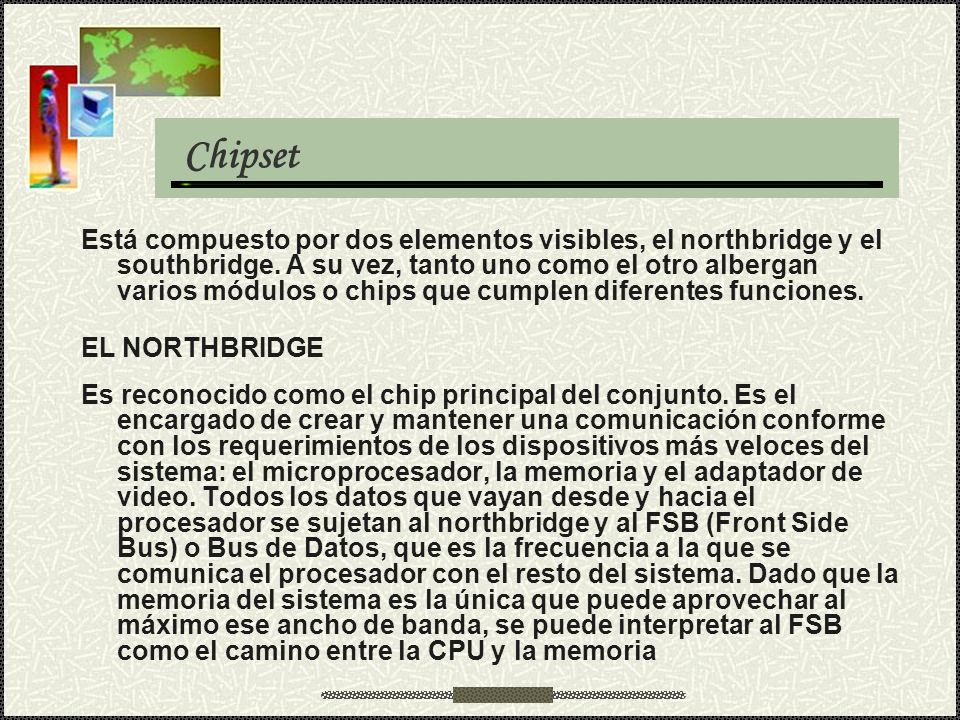

27 Está compuesto por dos elementos visibles, el northbridge y el southbridge. A su vez, tanto uno como el otro albergan varios módulos o chips que cumplen diferentes funciones. EL NORTHBRIDGE Es reconocido como el chip principal del conjunto. Es el encargado de crear y mantener una comunicación conforme con los requerimientos de los dispositivos más veloces del sistema: el microprocesador, la memoria y el adaptador de video. Todos los datos que vayan desde y hacia el procesador se sujetan al northbridge y al FSB (Front Side Bus) o Bus de Datos, que es la frecuencia a la que se comunica el procesador con el resto del sistema. Dado que la memoria del sistema es la única que puede aprovechar al máximo ese ancho de banda, se puede interpretar al FSB como el camino entre la CPU y la memoria

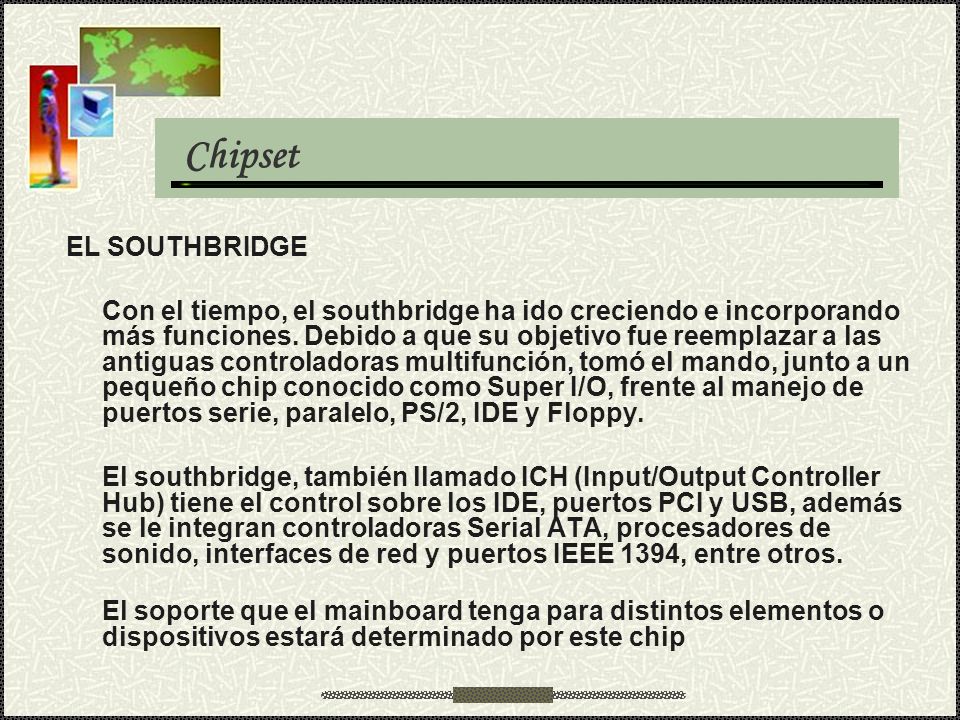

28 EL SOUTHBRIDGE Con el tiempo, el southbridge ha ido creciendo e incorporando más funciones. Debido a que su objetivo fue reemplazar a las antiguas controladoras multifunción, tomó el mando, junto a un pequeño chip conocido como Super I/O, frente al manejo de puertos serie, paralelo, PS/2, IDE y Floppy. El southbridge, también llamado ICH (Input/Output Controller Hub) tiene el control sobre los IDE, puertos PCI y USB, además se le integran controladoras Serial ATA, procesadores de sonido, interfaces de red y puertos IEEE 1394, entre otros. El soporte que el mainboard tenga para distintos elementos o dispositivos estará determinado por este chip Chipset

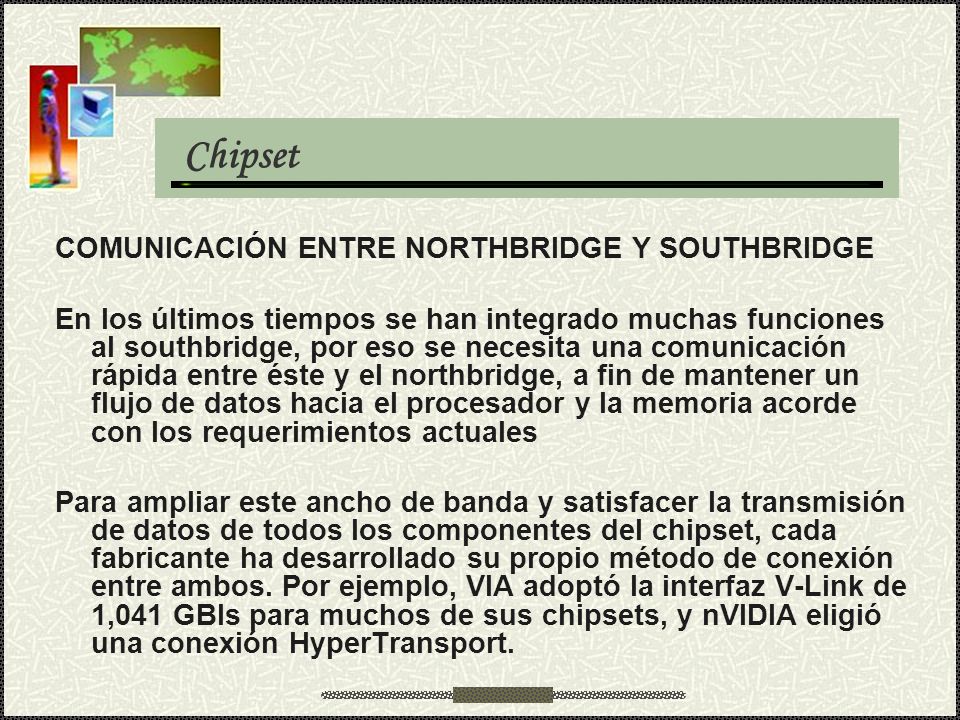

29 COMUNICACIÓN ENTRE NORTHBRIDGE Y SOUTHBRIDGE En los últimos tiempos se han integrado muchas funciones al southbridge, por eso se necesita una comunicación rápida entre éste y el northbridge, a fin de mantener un flujo de datos hacia el procesador y la memoria acorde con los requerimientos actuales Para ampliar este ancho de banda y satisfacer la transmisión de datos de todos los componentes del chipset, cada fabricante ha desarrollado su propio método de conexión entre ambos. Por ejemplo, VIA adoptó la interfaz V-Link de 1,041 GBIs para muchos de sus chipsets, y nVIDIA eligió una conexión HyperTransport.

30

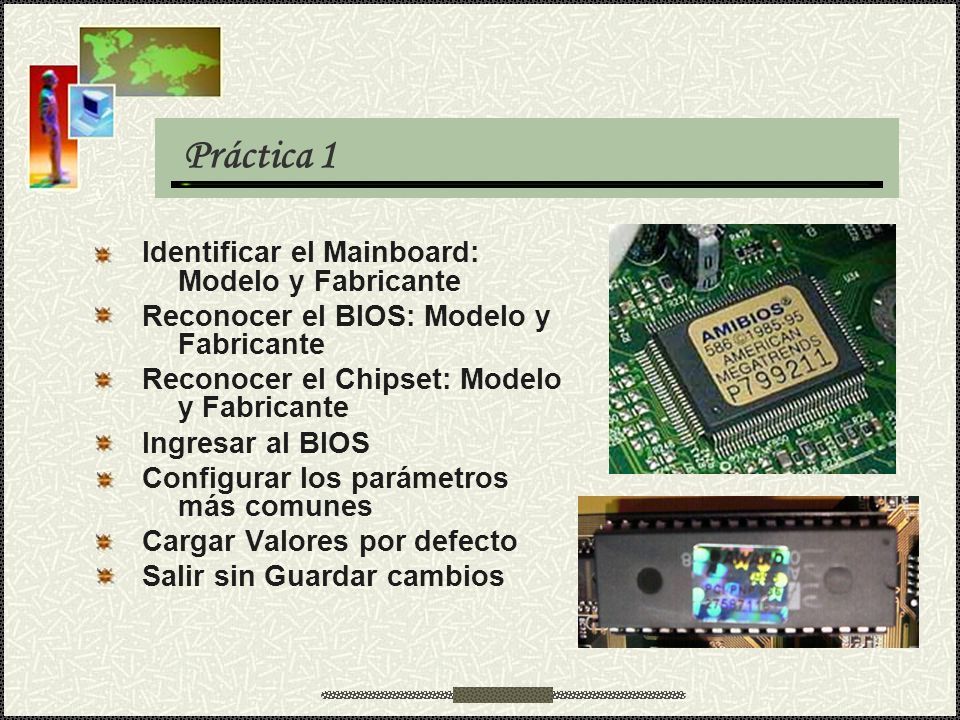

31 Práctica 1 Identificar el Mainboard: Modelo y Fabricante Reconocer el BIOS: Modelo y Fabricante Reconocer el Chipset: Modelo y Fabricante Ingresar al BIOS Configurar los parámetros más comunes Cargar Valores por defecto Salir sin Guardar cambios

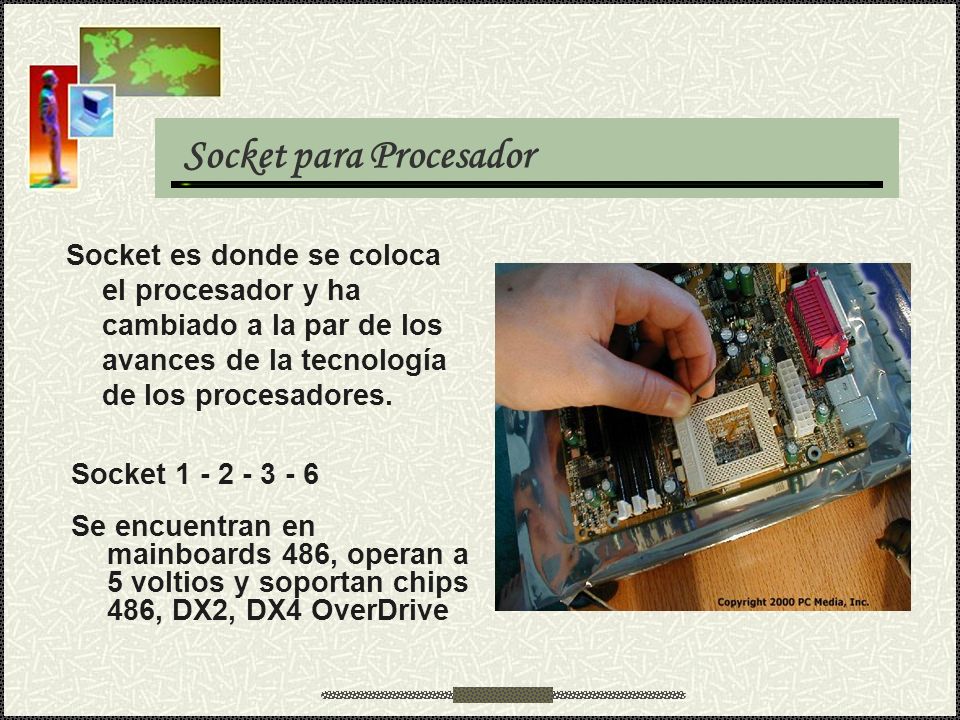

32 Socket para Procesador Socket es donde se coloca el procesador y ha cambiado a la par de los avances de la tecnología de los procesadores. Socket Se encuentran en mainboards 486, operan a 5 voltios y soportan chips 486, DX2, DX4 OverDrive

33 Socket para Procesador Socket Primeros sockets diseñados para procesadores Pentium. Operaba a 5 o 3.3 voltios y soportaban Pentium y OverDrive, Pentium MMX y Pentium Pro Slot El circuito dentro del procesador tenia 512KB de caché y dos chips de 256KB, corriendo a la mitad de la velocidad del procesador. Usado por el Intel Pentium II, y los primeros Pentium III, Pentium II/III Xeon y Celeron Socket 370 Reemplazó al Slot 1 en el rango Celeron. También usado por los Pentium III Coppermine y Tualatin

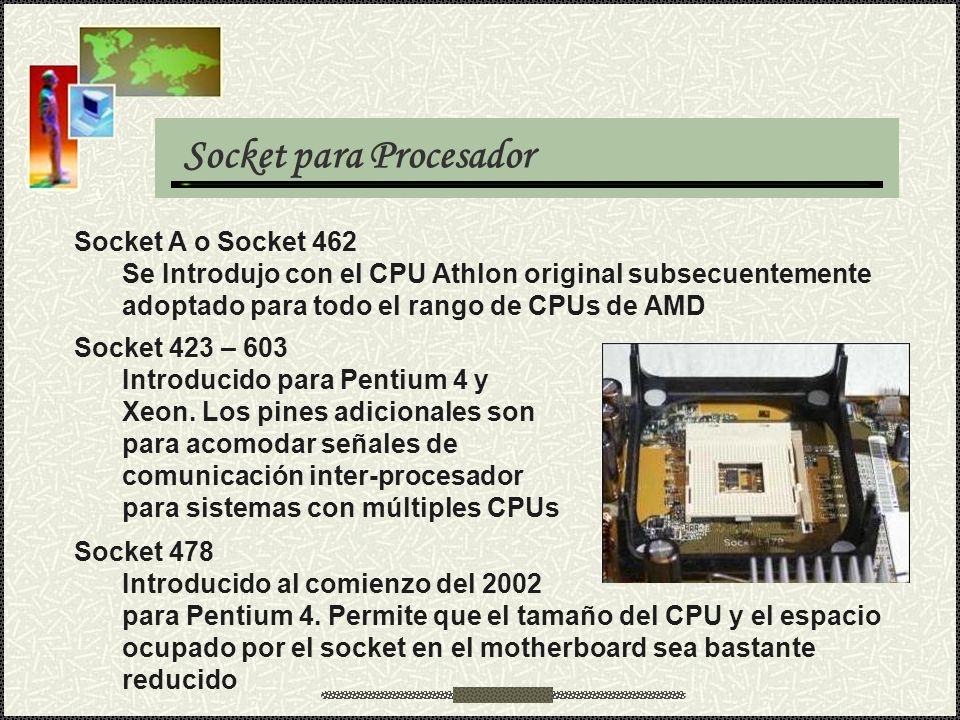

34 Socket para Procesador Socket A o Socket 462 Se Introdujo con el CPU Athlon original subsecuentemente adoptado para todo el rango de CPUs de AMD Socket 423 – 603 Introducido para Pentium 4 y Xeon. Los pines adicionales son para acomodar señales de comunicación inter-procesador para sistemas con múltiples CPUs Socket 478 Introducido al comienzo del 2002 para Pentium 4. Permite que el tamaño del CPU y el espacio ocupado por el socket en el motherboard sea bastante reducido

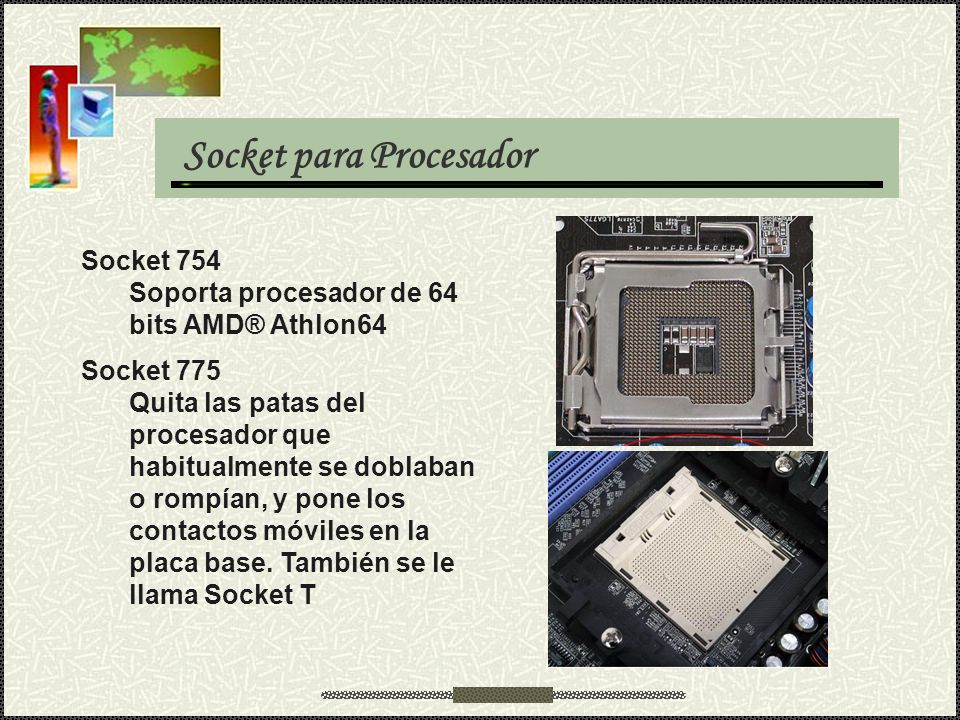

35 Socket para Procesador Socket 754 Soporta procesador de 64 bits AMD® Athlon64 Socket 775 Quita las patas del procesador que habitualmente se doblaban o rompían, y pone los contactos móviles en la placa base. También se le llama Socket T

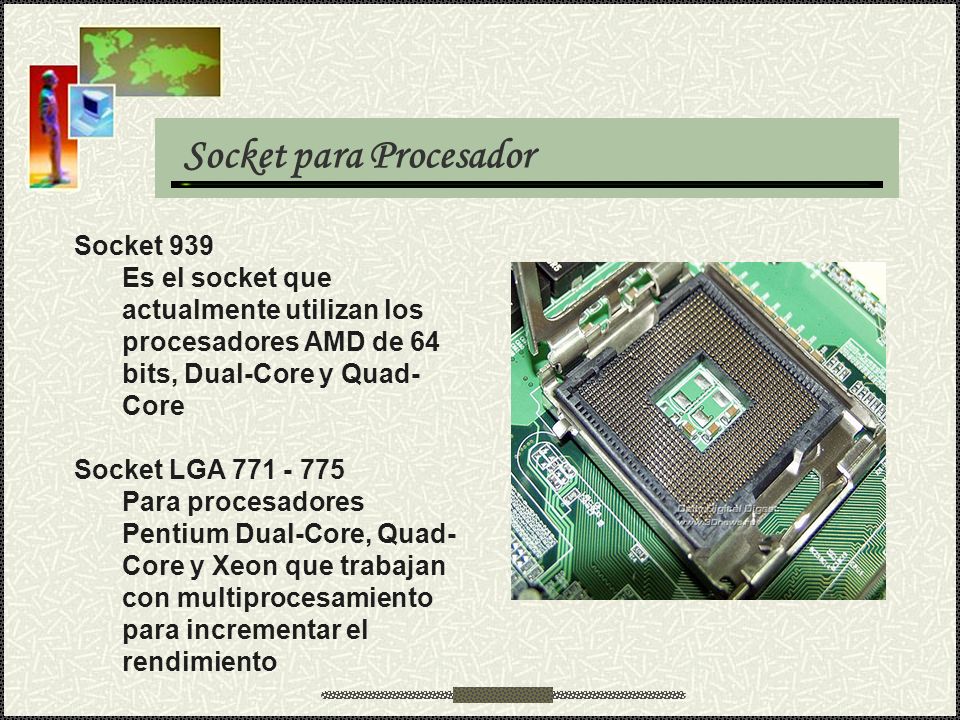

36 Socket para Procesador Socket 939 Es el socket que actualmente utilizan los procesadores AMD de 64 bits, Dual-Core y Quad- Core Socket LGA Para procesadores Pentium Dual-Core, Quad- Core y Xeon que trabajan con multiprocesamiento para incrementar el rendimiento

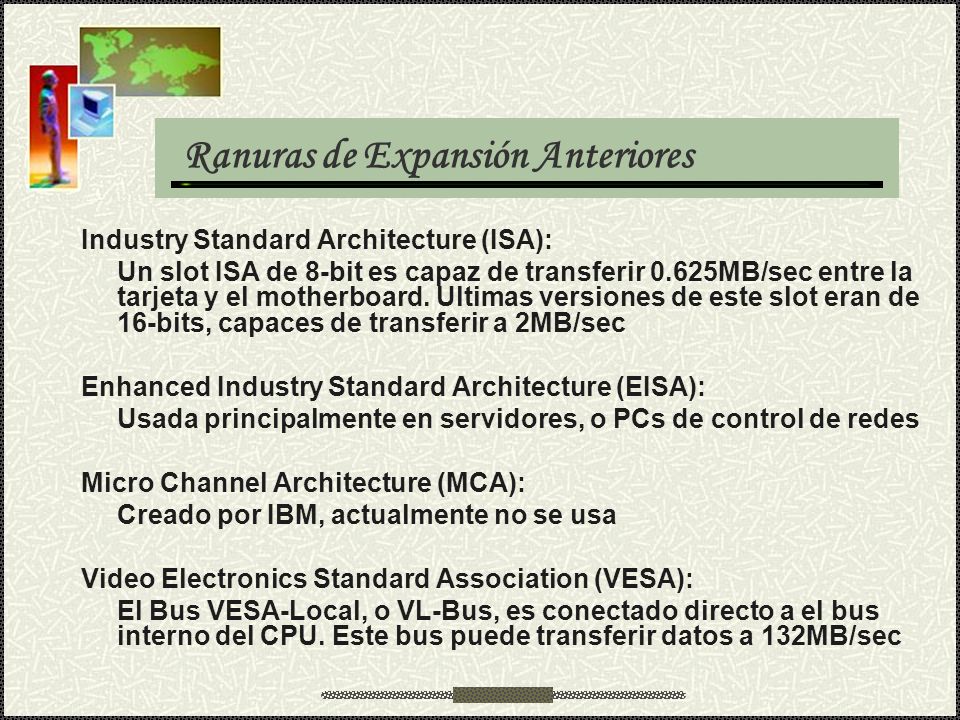

37 Ranuras de Expansión Anteriores Industry Standard Architecture (ISA): Un slot ISA de 8-bit es capaz de transferir 0.625MB/sec entre la tarjeta y el motherboard. Ultimas versiones de este slot eran de 16-bits, capaces de transferir a 2MB/sec Enhanced Industry Standard Architecture (EISA): Usada principalmente en servidores, o PCs de control de redes Micro Channel Architecture (MCA): Creado por IBM, actualmente no se usa Video Electronics Standard Association (VESA): El Bus VESA-Local, o VL-Bus, es conectado directo a el bus interno del CPU. Este bus puede transferir datos a 132MB/sec

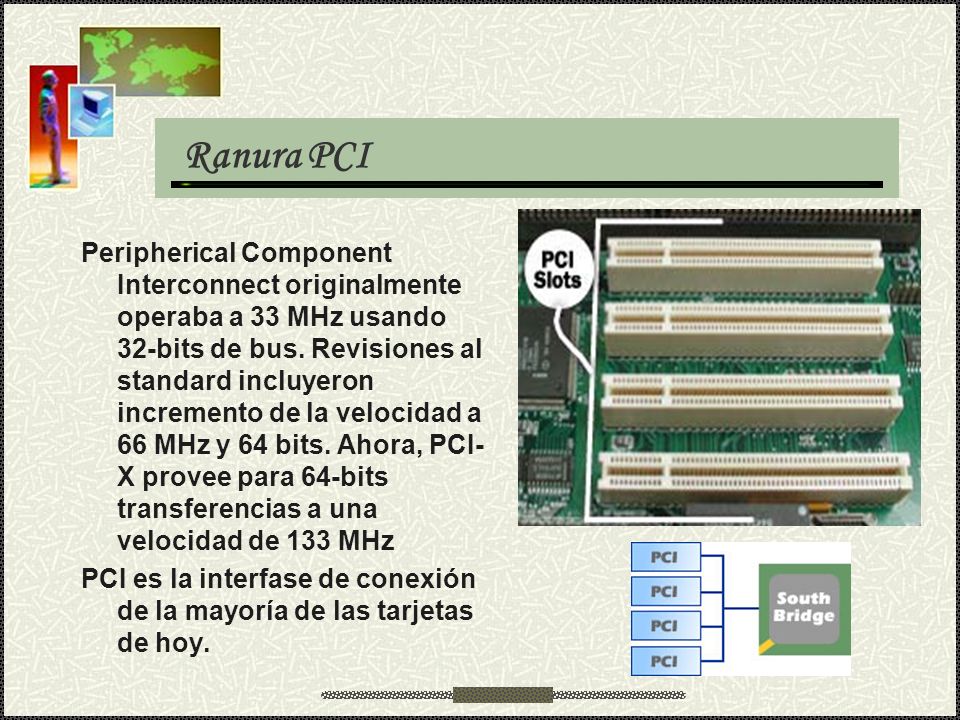

38 Ranura PCI Peripherical Component Interconnect originalmente operaba a 33 MHz usando 32-bits de bus. Revisiones al standard incluyeron incremento de la velocidad a 66 MHz y 64 bits. Ahora, PCI- X provee para 64-bits transferencias a una velocidad de 133 MHz PCI es la interfase de conexión de la mayoría de las tarjetas de hoy.

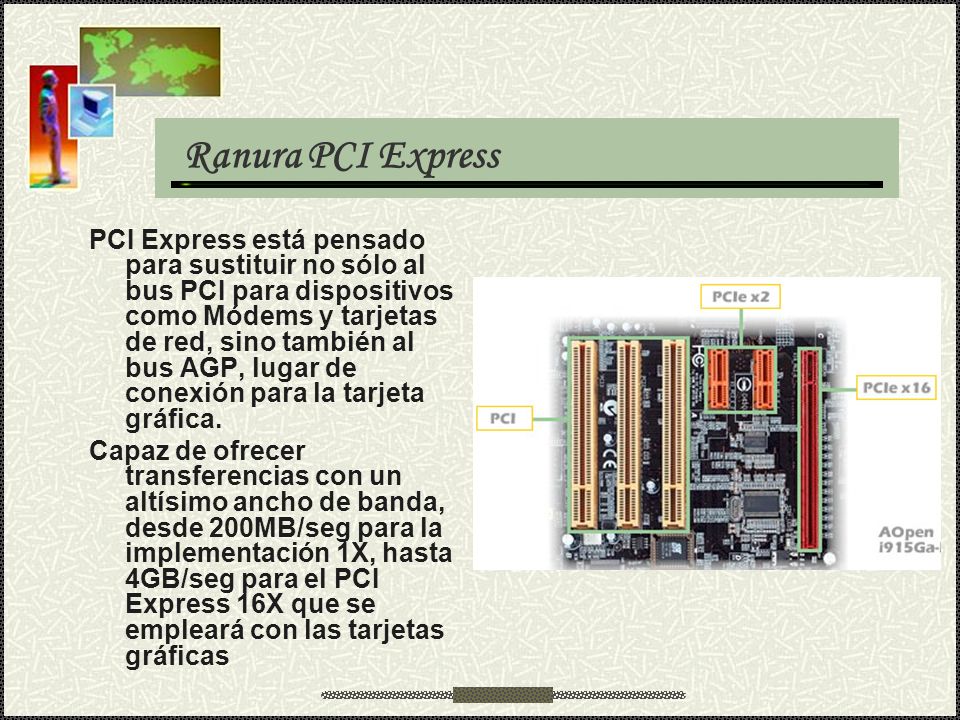

39 Ranura PCI Express PCI Express está pensado para sustituir no sólo al bus PCI para dispositivos como Módems y tarjetas de red, sino también al bus AGP, lugar de conexión para la tarjeta gráfica. Capaz de ofrecer transferencias con un altísimo ancho de banda, desde 200MB/seg para la implementación 1X, hasta 4GB/seg para el PCI Express 16X que se empleará con las tarjetas gráficas

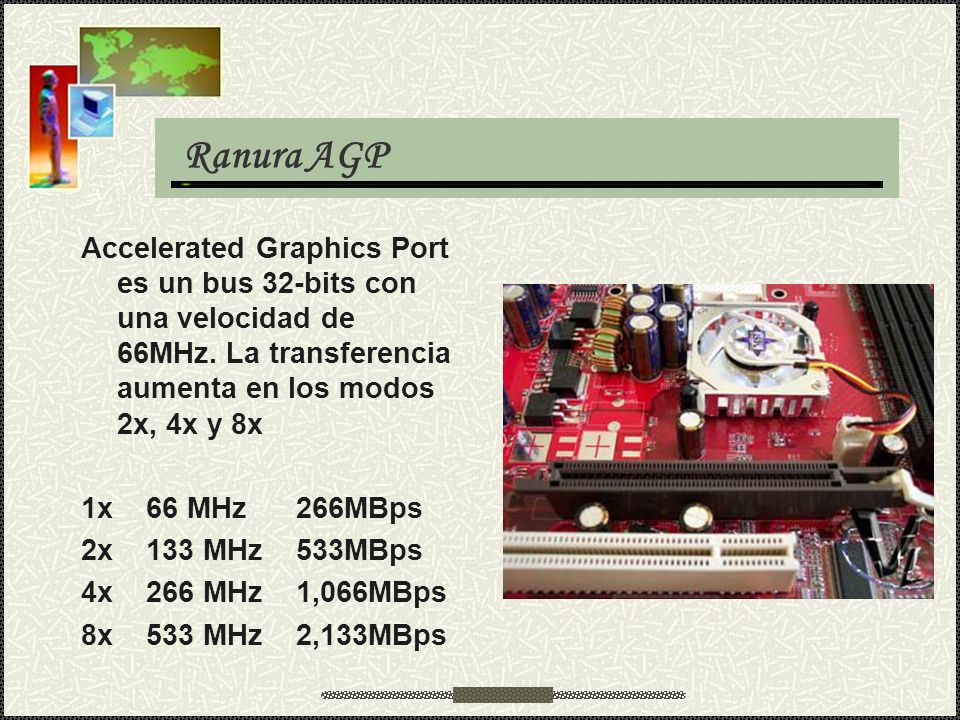

40 Ranura AGP Accelerated Graphics Port es un bus 32-bits con una velocidad de 66MHz. La transferencia aumenta en los modos 2x, 4x y 8x 1x 66 MHz 266MBps 2x 133 MHz 533MBps 4x 266 MHz 1,066MBps 8x 533 MHz 2,133MBps

41 Ranura para Memoria Estas ranuras sirven para colocar la Memoria RAM, y varían de acuerdo al tipo de modulo de memoria que se posee para el mainboard Pueden ser Single o Dual Channel Las mas conocidas son las ranuras para SIMM, DIMM, RIMM y DDR

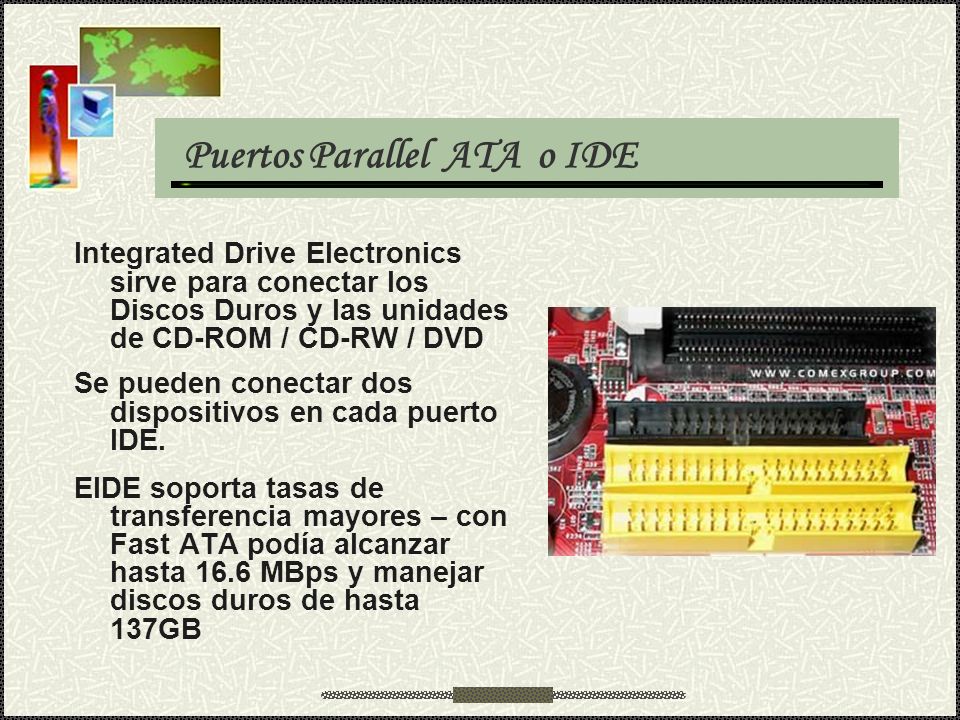

42 Puertos Parallel ATA o IDE Integrated Drive Electronics sirve para conectar los Discos Duros y las unidades de CD-ROM / CD-RW / DVD Se pueden conectar dos dispositivos en cada puerto IDE. EIDE soporta tasas de transferencia mayores – con Fast ATA podía alcanzar hasta 16.6 MBps y manejar discos duros de hasta 137GB

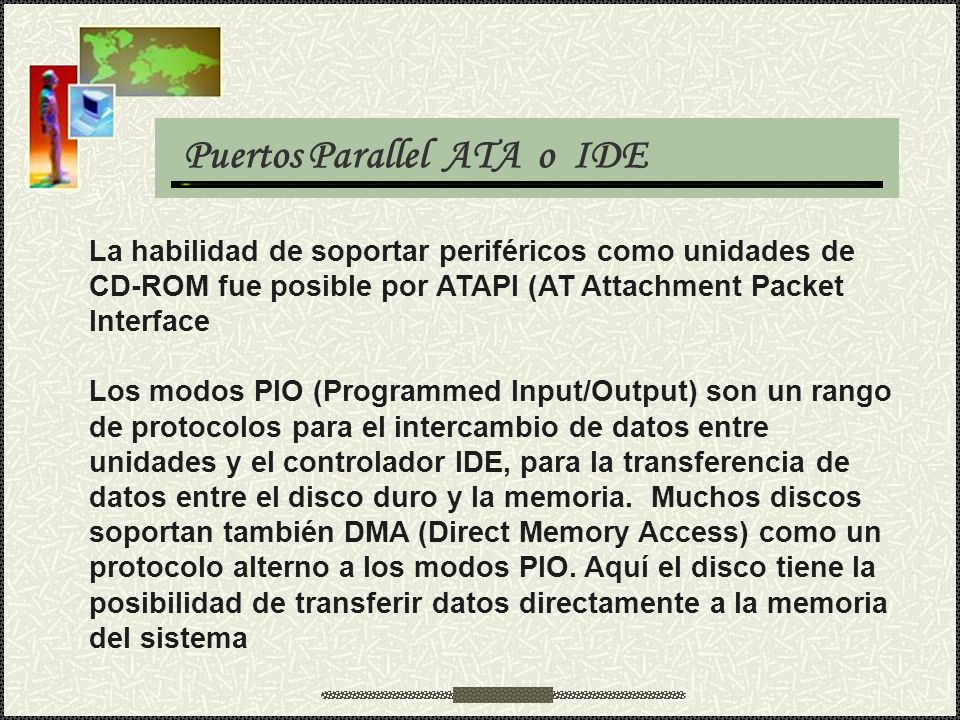

43 Puertos Parallel ATA o IDE La habilidad de soportar periféricos como unidades de CD-ROM fue posible por ATAPI (AT Attachment Packet Interface Los modos PIO (Programmed Input/Output) son un rango de protocolos para el intercambio de datos entre unidades y el controlador IDE, para la transferencia de datos entre el disco duro y la memoria. Muchos discos soportan también DMA (Direct Memory Access) como un protocolo alterno a los modos PIO. Aquí el disco tiene la posibilidad de transferir datos directamente a la memoria del sistema

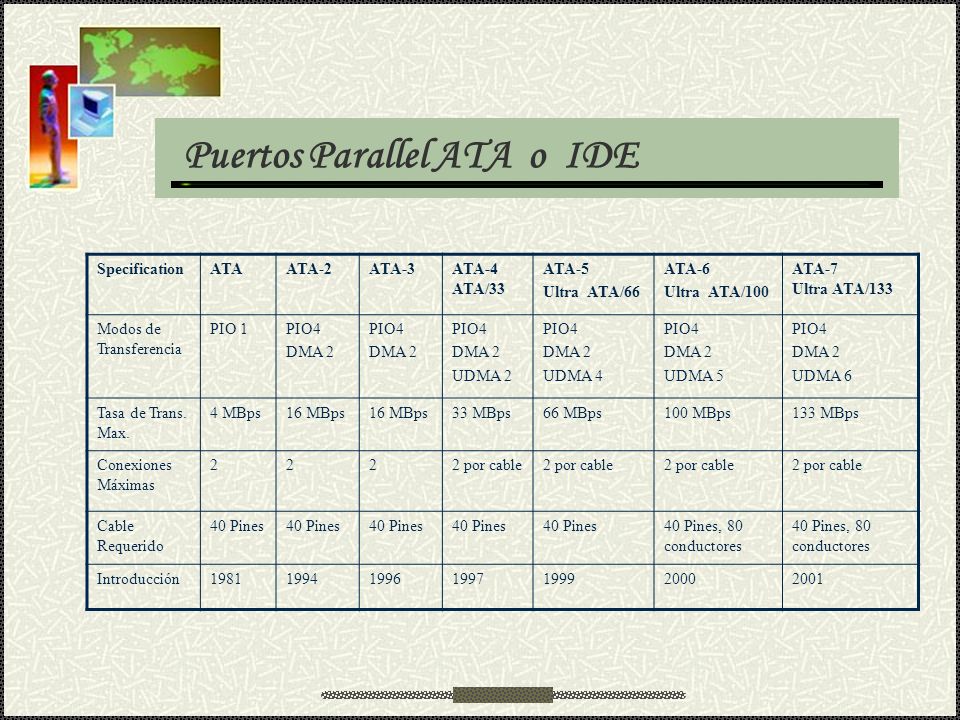

44 SpecificationATAATA-2ATA-3ATA-4 ATA/33 ATA-5 Ultra ATA/66 ATA-6 Ultra ATA/100 ATA-7 Ultra ATA/133 Modos de Transferencia PIO 1PIO4 DMA 2 PIO4 DMA 2 PIO4 DMA 2 UDMA 2 PIO4 DMA 2 UDMA 4 PIO4 DMA 2 UDMA 5 PIO4 DMA 2 UDMA 6 Tasa de Trans. Max. 4 MBps16 MBps 33 MBps66 MBps100 MBps133 MBps Conexiones Máximas 2222 por cable Cable Requerido 40 Pines 40 Pines, 80 conductores Introducción Puertos Parallel ATA o IDE

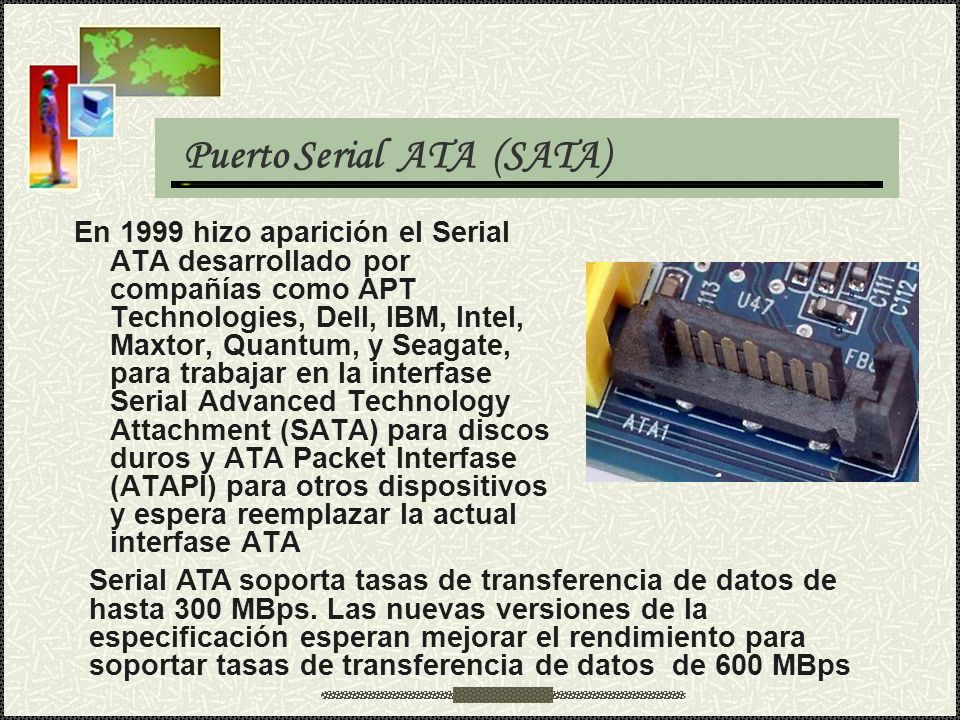

45 Puerto Serial ATA (SATA) En 1999 hizo aparición el Serial ATA desarrollado por compañías como APT Technologies, Dell, IBM, Intel, Maxtor, Quantum, y Seagate, para trabajar en la interfase Serial Advanced Technology Attachment (SATA) para discos duros y ATA Packet Interfase (ATAPI) para otros dispositivos y espera reemplazar la actual interfase ATA Serial ATA soporta tasas de transferencia de datos de hasta 300 MBps. Las nuevas versiones de la especificación esperan mejorar el rendimiento para soportar tasas de transferencia de datos de 600 MBps

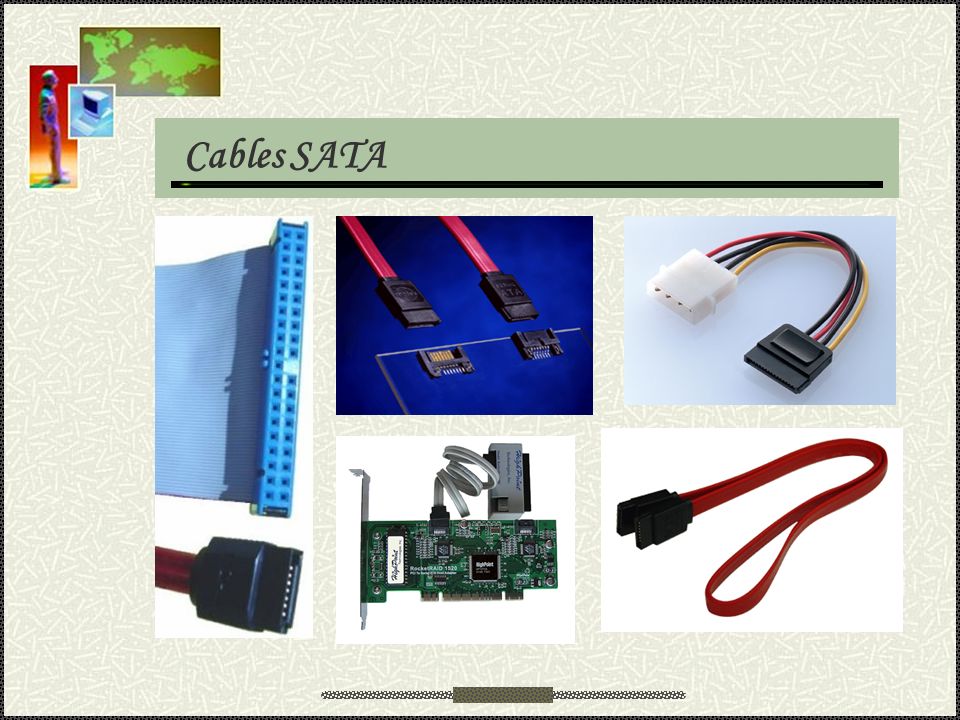

46 Cables SATA

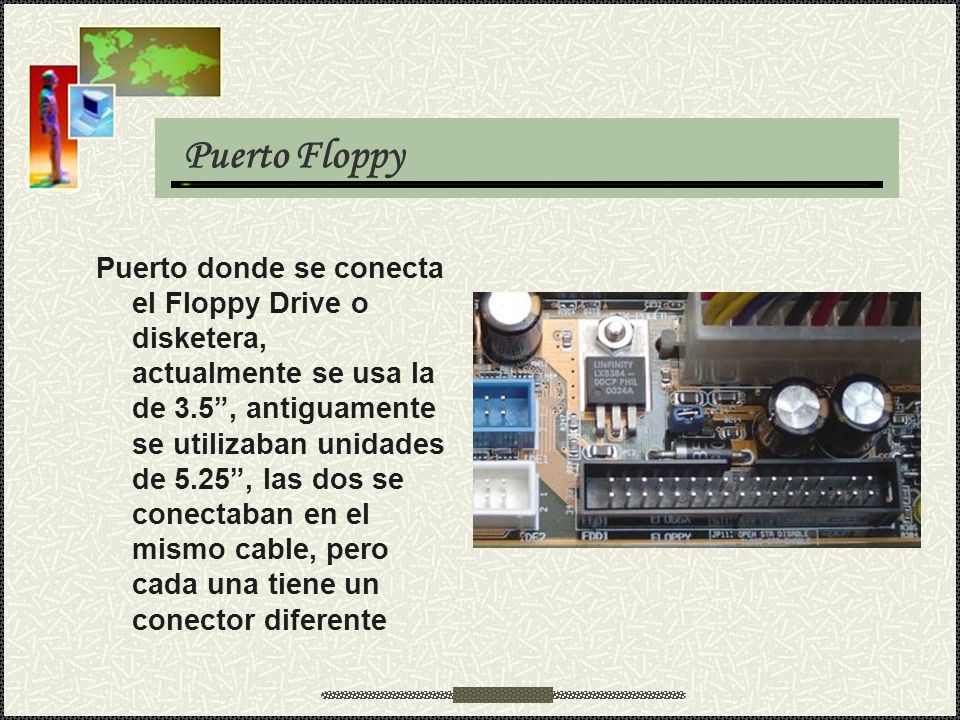

47 Puerto Floppy Puerto donde se conecta el Floppy Drive o disketera, actualmente se usa la de 3.5, antiguamente se utilizaban unidades de 5.25, las dos se conectaban en el mismo cable, pero cada una tiene un conector diferente

48 Puerto Serial Estan destinados a la comunicación entre el mainboard y los dispositivos conectados a ellos, los cuales pueden ser un mouse, un modem, equipos especializados, etc. Se llaman seriales pues los datos se transmiten uno detrás de otro por un solo cable.

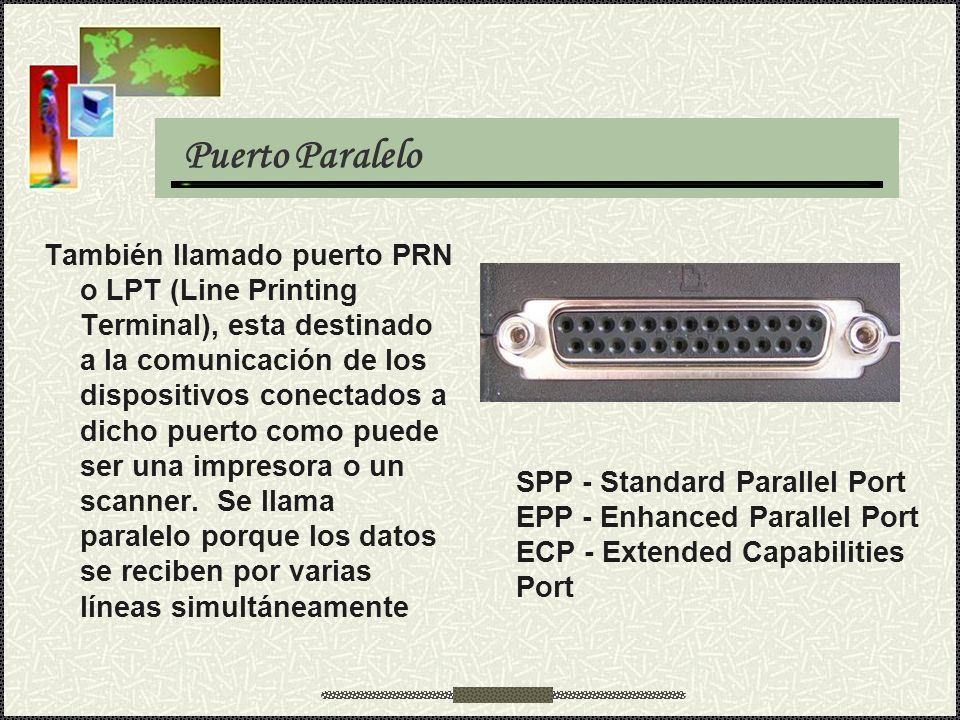

49 Puerto Paralelo También llamado puerto PRN o LPT (Line Printing Terminal), esta destinado a la comunicación de los dispositivos conectados a dicho puerto como puede ser una impresora o un scanner. Se llama paralelo porque los datos se reciben por varias líneas simultáneamente SPP - Standard Parallel Port EPP - Enhanced Parallel Port ECP - Extended Capabilities Port

50 Puertos USB El estándar USB 1.1 tenía dos velocidades de transferencia: 1.5 Mbit/s para teclados, ratón, joysticks, etc., y velocidad completa a 12 Mbit/s. La mayor ventaja del estándar USB 2.0 es añadir un modo de alta velocidad de 480 Mbit/s llamado "Hi-Speed USB El USB 3.0 está en fase experimental y con tasa de transferencia de hasta 4.8Gb/s (600MB/s)

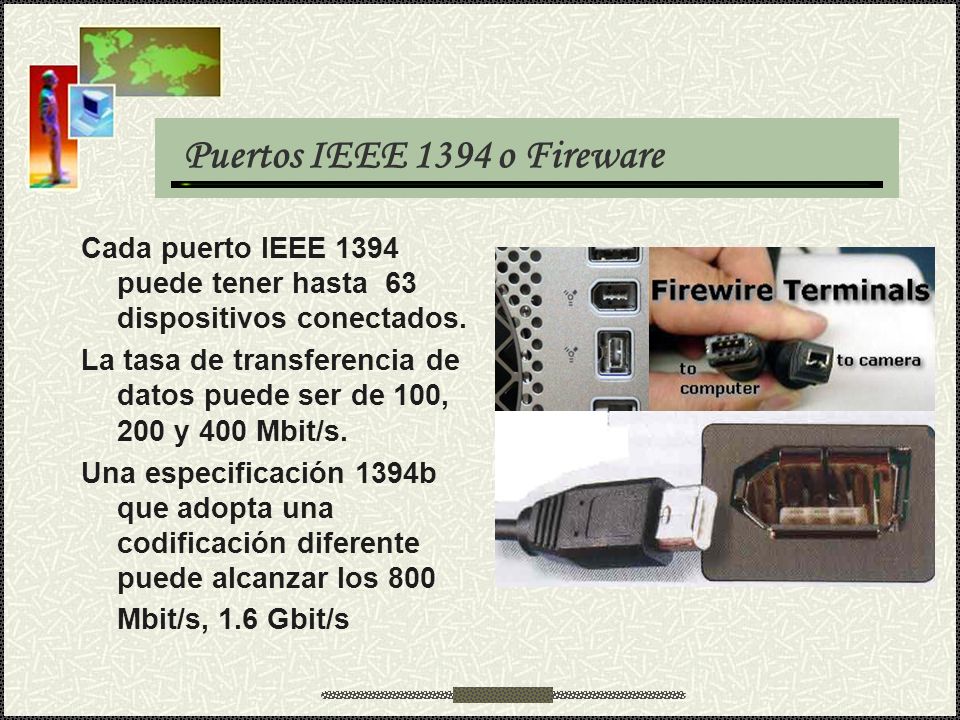

51 Puertos IEEE 1394 o Fireware Cada puerto IEEE 1394 puede tener hasta 63 dispositivos conectados. La tasa de transferencia de datos puede ser de 100, 200 y 400 Mbit/s. Una especificación 1394b que adopta una codificación diferente puede alcanzar los 800 Mbit/s, 1.6 Gbit/s

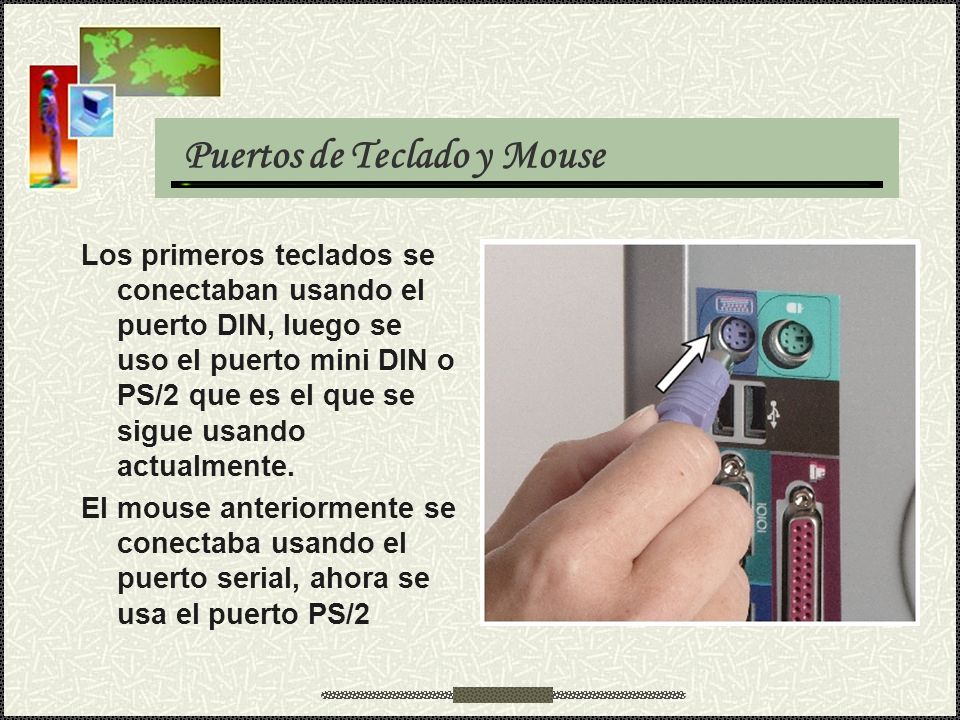

52 Puertos de Teclado y Mouse Los primeros teclados se conectaban usando el puerto DIN, luego se uso el puerto mini DIN o PS/2 que es el que se sigue usando actualmente. El mouse anteriormente se conectaba usando el puerto serial, ahora se usa el puerto PS/2

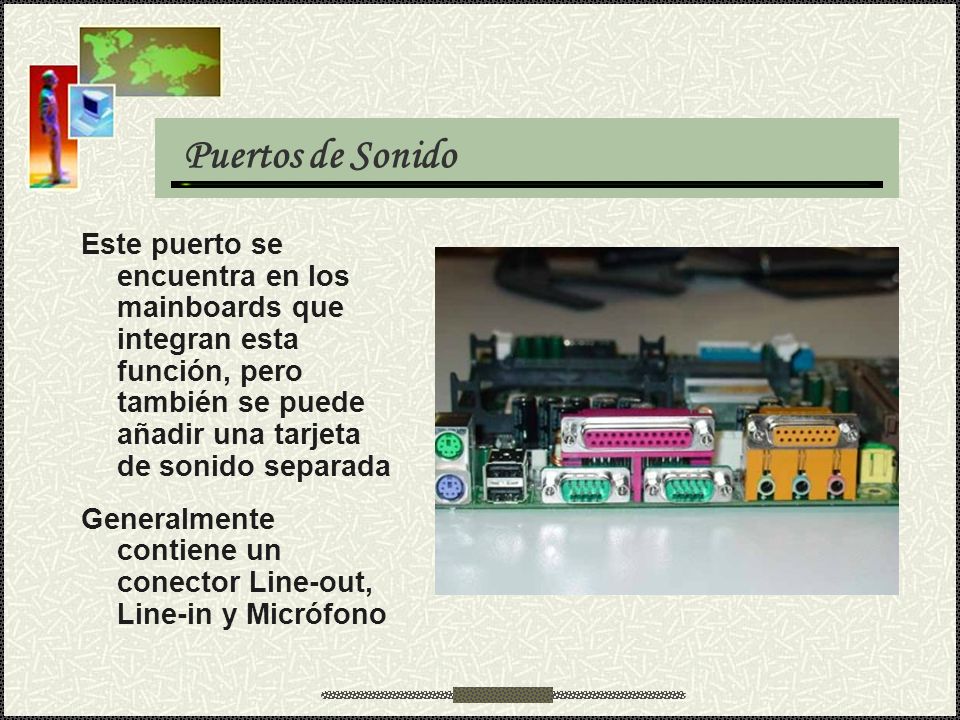

53 Puertos de Sonido Este puerto se encuentra en los mainboards que integran esta función, pero también se puede añadir una tarjeta de sonido separada Generalmente contiene un conector Line-out, Line-in y Micrófono

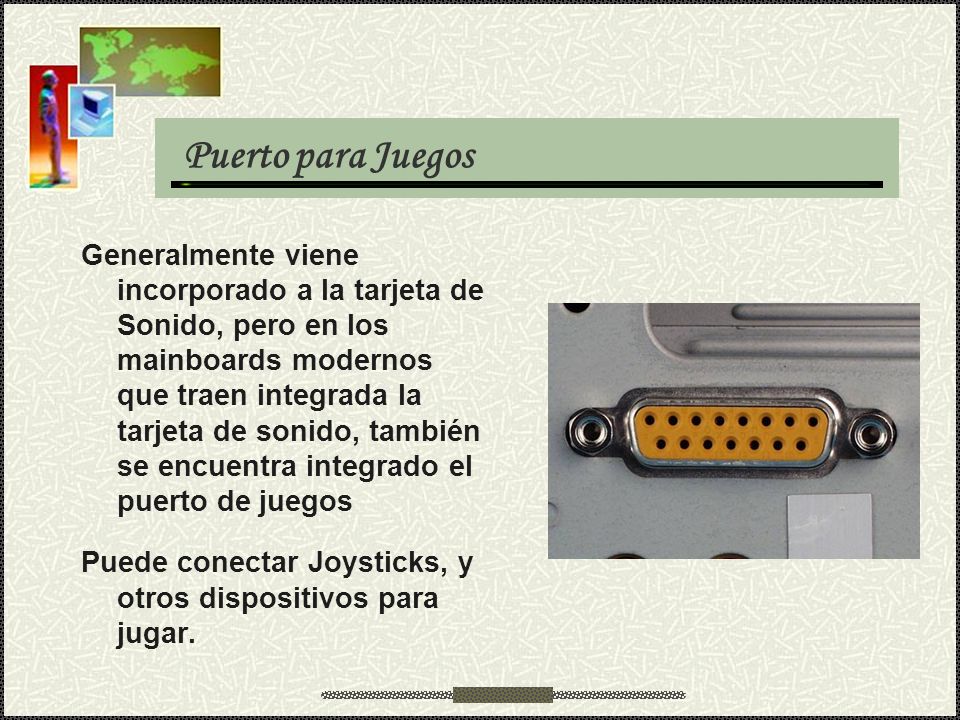

54 Puerto para Juegos Generalmente viene incorporado a la tarjeta de Sonido, pero en los mainboards modernos que traen integrada la tarjeta de sonido, también se encuentra integrado el puerto de juegos Puede conectar Joysticks, y otros dispositivos para jugar.

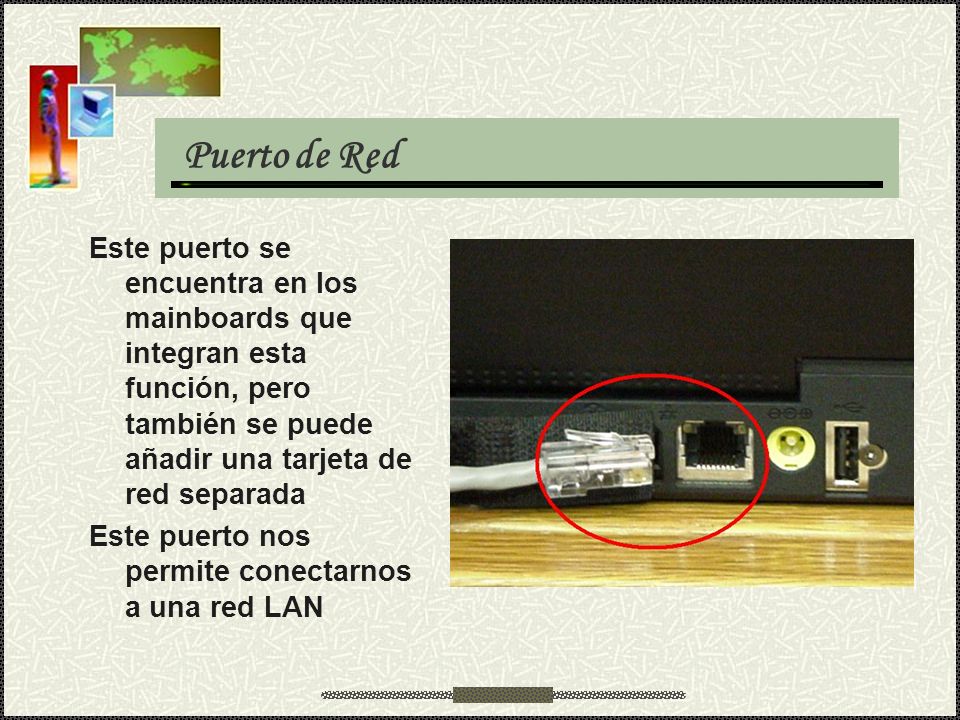

55 Puerto de Red Este puerto se encuentra en los mainboards que integran esta función, pero también se puede añadir una tarjeta de red separada Este puerto nos permite conectarnos a una red LAN

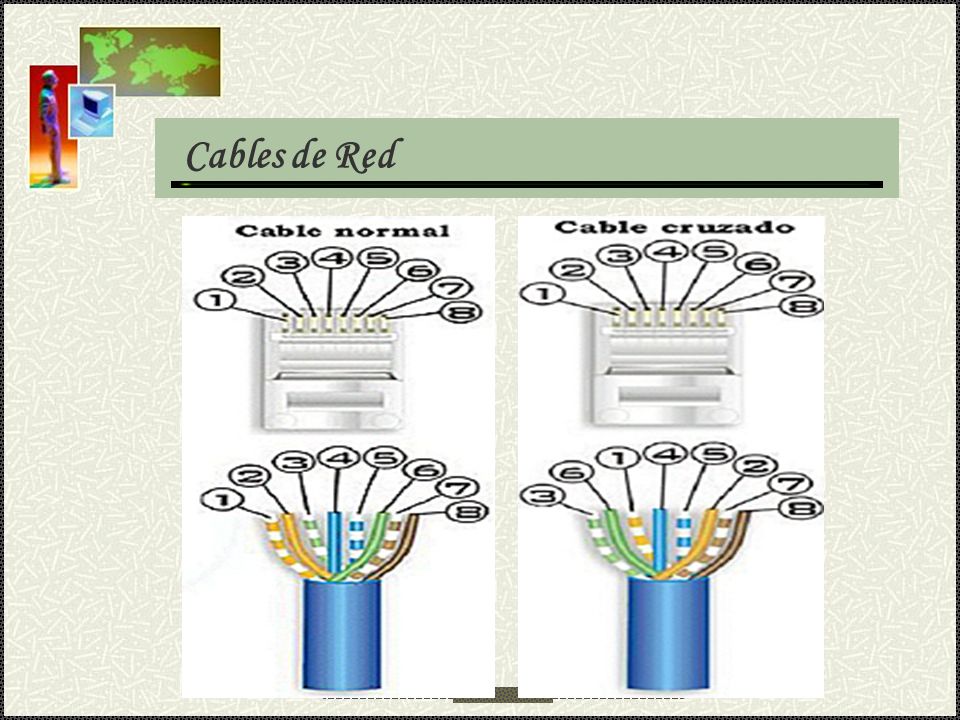

56 Cables de Red

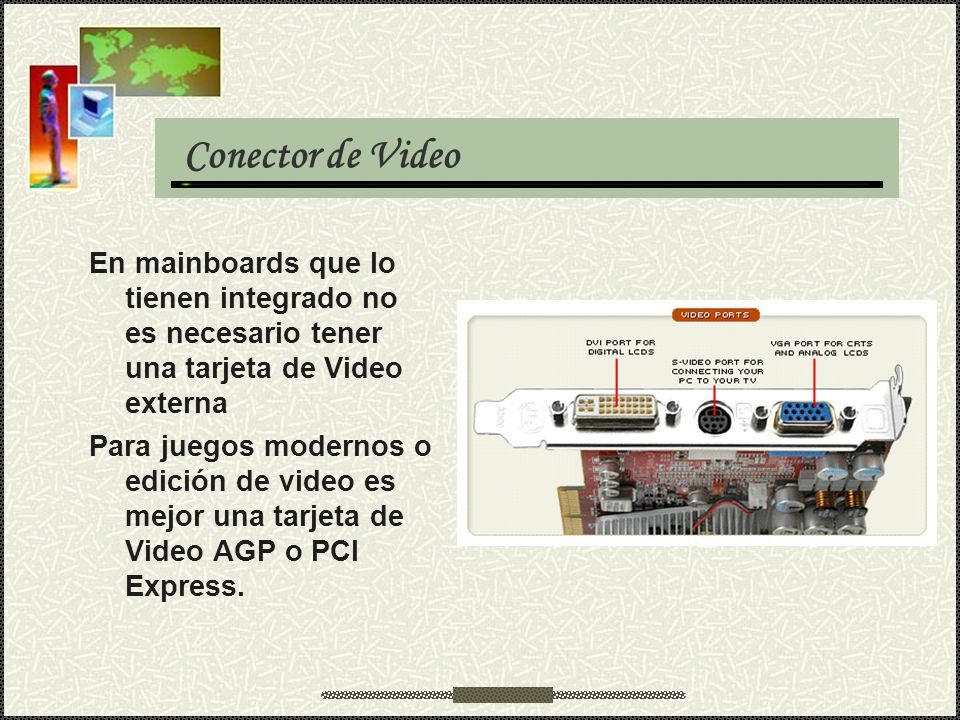

57 En mainboards que lo tienen integrado no es necesario tener una tarjeta de Video externa Para juegos modernos o edición de video es mejor una tarjeta de Video AGP o PCI Express. Conector de Video

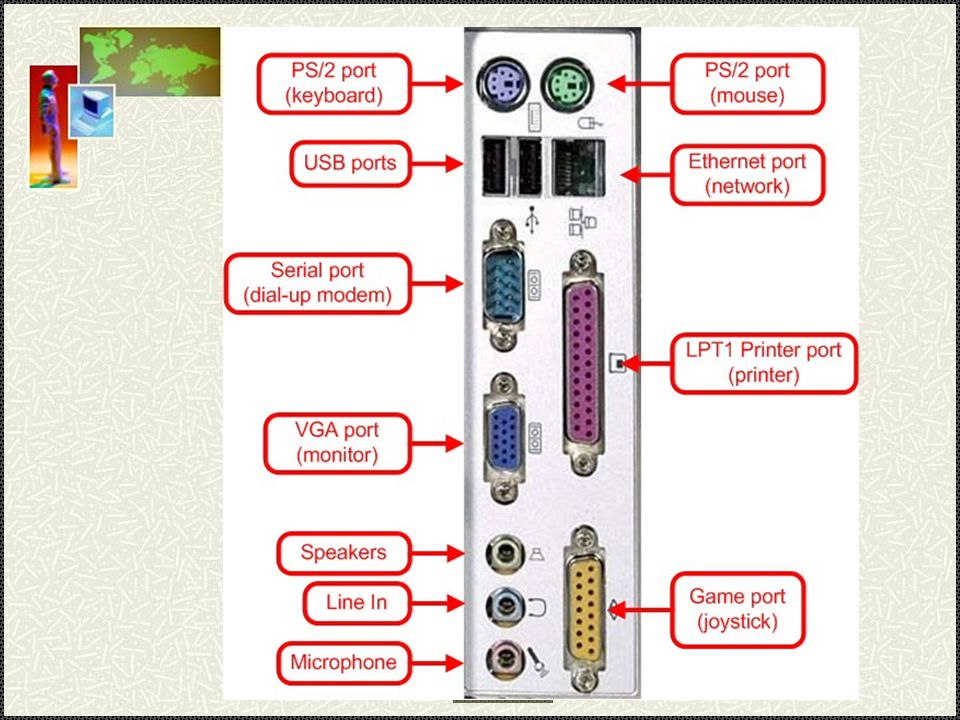

58

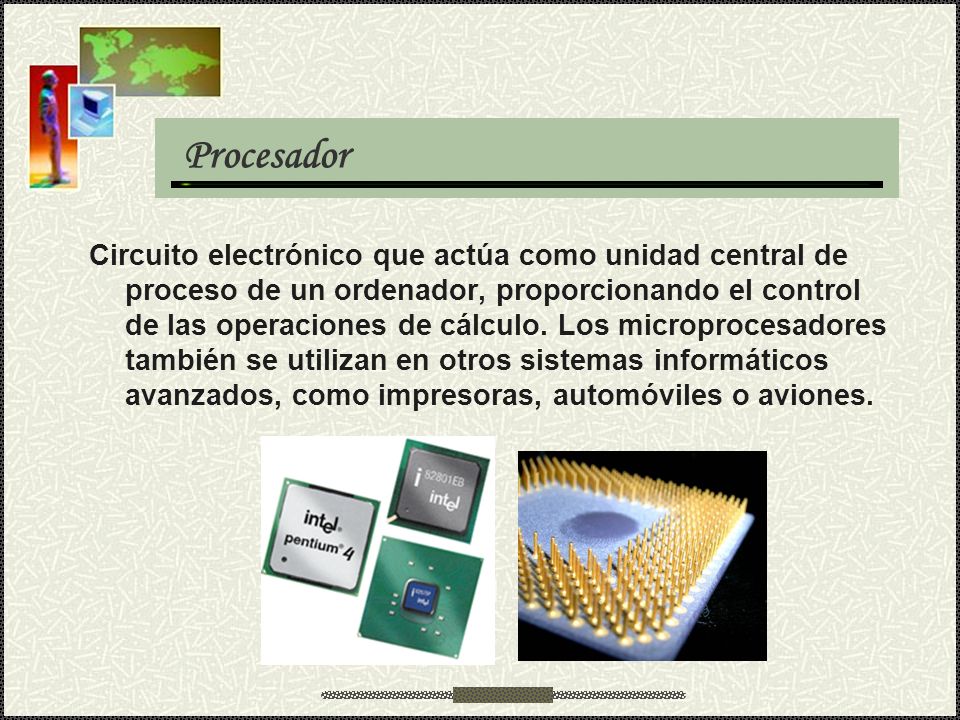

59 Procesador Circuito electrónico que actúa como unidad central de proceso de un ordenador, proporcionando el control de las operaciones de cálculo. Los microprocesadores también se utilizan en otros sistemas informáticos avanzados, como impresoras, automóviles o aviones.

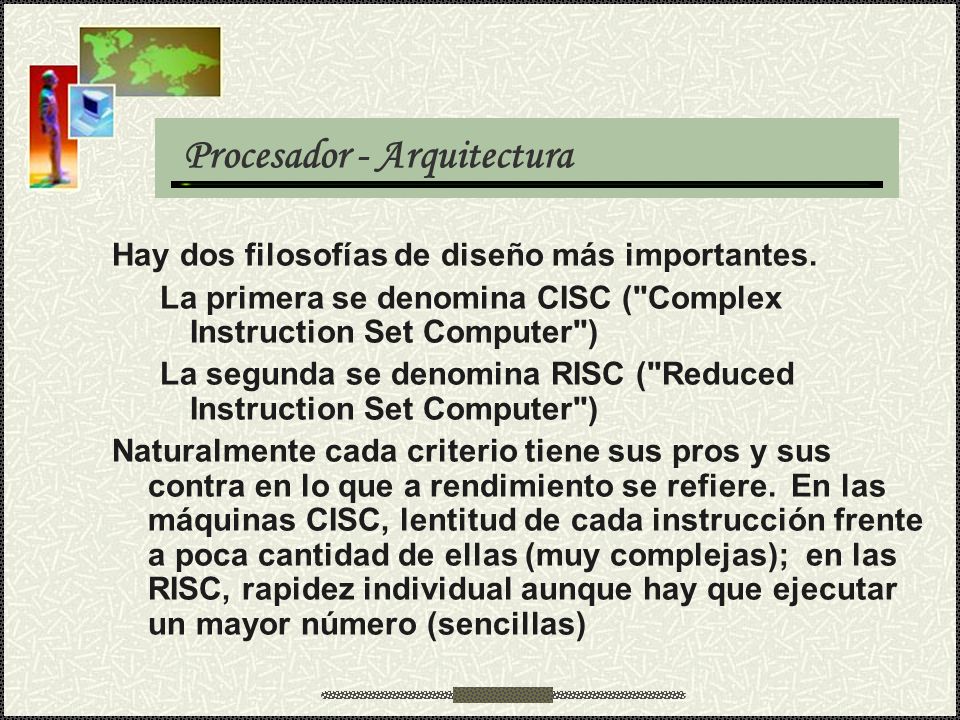

60 Procesador - Arquitectura Hay dos filosofías de diseño más importantes. La primera se denomina CISC ("Complex Instruction Set Computer") La segunda se denomina RISC ("Reduced Instruction Set Computer") Naturalmente cada criterio tiene sus pros y sus contra en lo que a rendimiento se refiere. En las máquinas CISC, lentitud de cada instrucción frente a poca cantidad de ellas (muy complejas); en las RISC, rapidez individual aunque hay que ejecutar un mayor número (sencillas)

61 Procesador AMD 486, K5, K6, K6-2 Athlon, Athon XP Turion, Sempron Phenom, Opteron INTEL 286, 386, 486 Pentium I, II, III, IV Core Duo, Core Quad, Atom VIA Nvidia

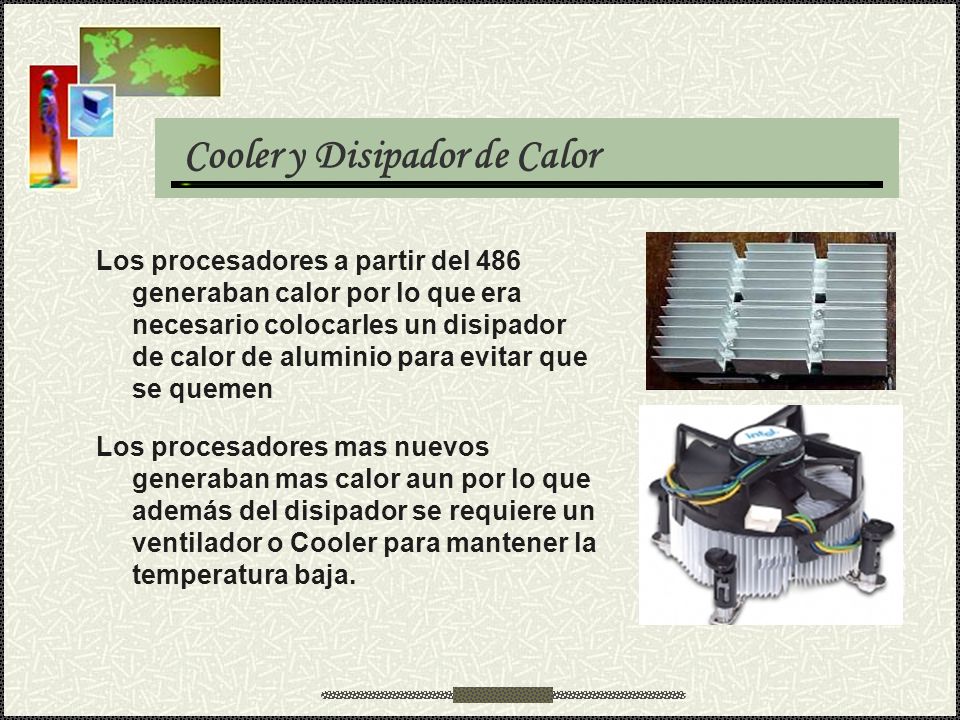

62 Cooler y Disipador de Calor Los procesadores a partir del 486 generaban calor por lo que era necesario colocarles un disipador de calor de aluminio para evitar que se quemen Los procesadores mas nuevos generaban mas calor aun por lo que además del disipador se requiere un ventilador o Cooler para mantener la temperatura baja.

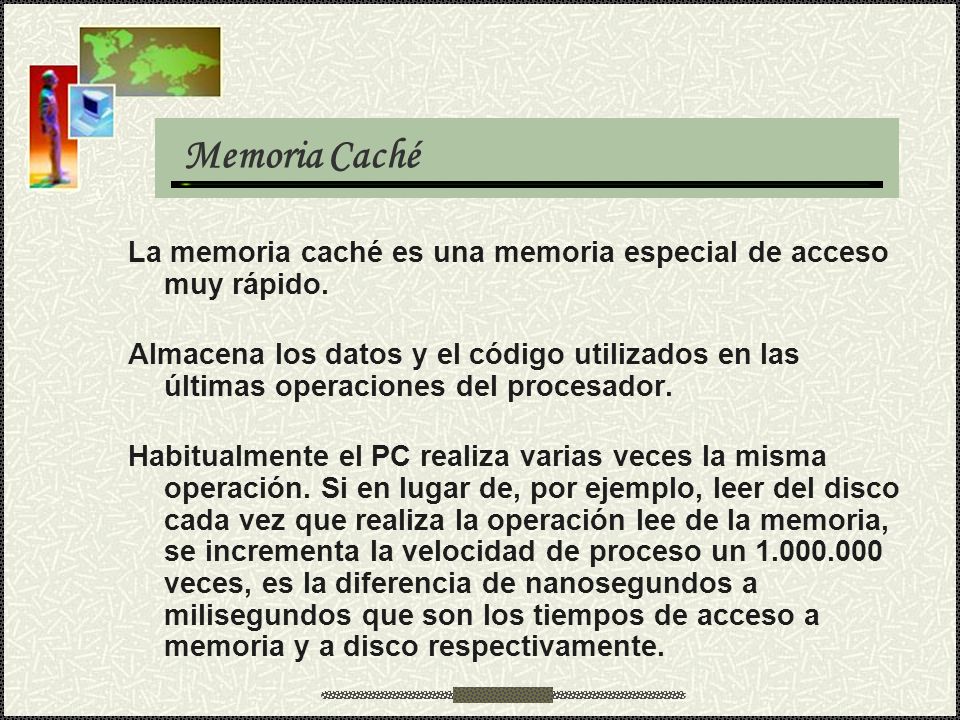

63 Memoria Caché La memoria caché es una memoria especial de acceso muy rápido. Almacena los datos y el código utilizados en las últimas operaciones del procesador. Habitualmente el PC realiza varias veces la misma operación. Si en lugar de, por ejemplo, leer del disco cada vez que realiza la operación lee de la memoria, se incrementa la velocidad de proceso un veces, es la diferencia de nanosegundos a milisegundos que son los tiempos de acceso a memoria y a disco respectivamente.

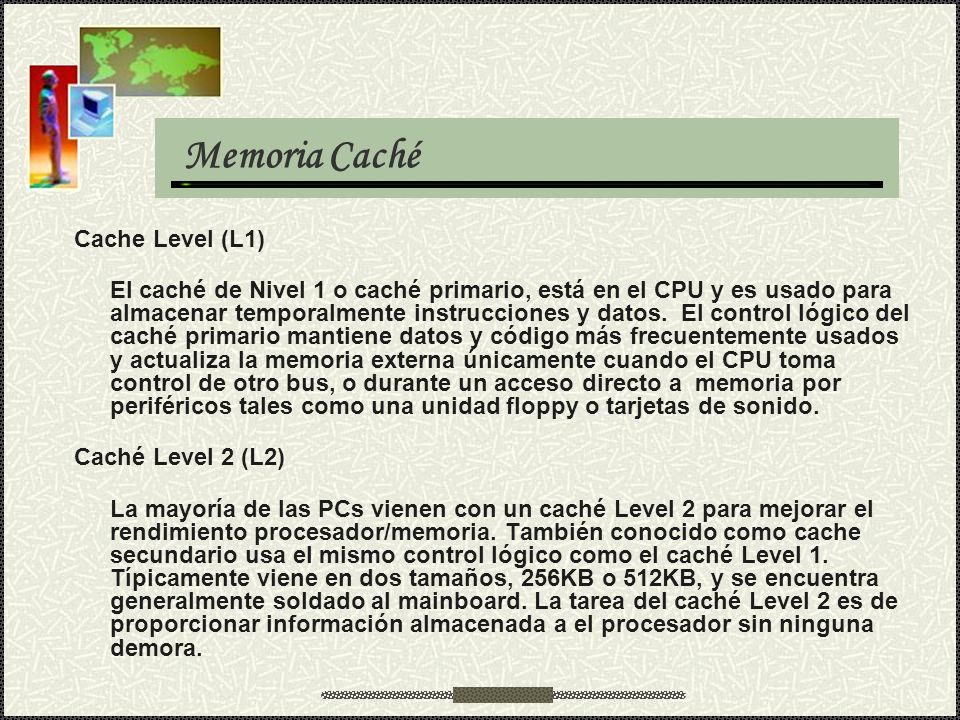

64 Memoria Caché Cache Level (L1) El caché de Nivel 1 o caché primario, está en el CPU y es usado para almacenar temporalmente instrucciones y datos. El control lógico del caché primario mantiene datos y código más frecuentemente usados y actualiza la memoria externa únicamente cuando el CPU toma control de otro bus, o durante un acceso directo a memoria por periféricos tales como una unidad floppy o tarjetas de sonido. Caché Level 2 (L2) La mayoría de las PCs vienen con un caché Level 2 para mejorar el rendimiento procesador/memoria. También conocido como cache secundario usa el mismo control lógico como el caché Level 1. Típicamente viene en dos tamaños, 256KB o 512KB, y se encuentra generalmente soldado al mainboard. La tarea del caché Level 2 es de proporcionar información almacenada a el procesador sin ninguna demora.

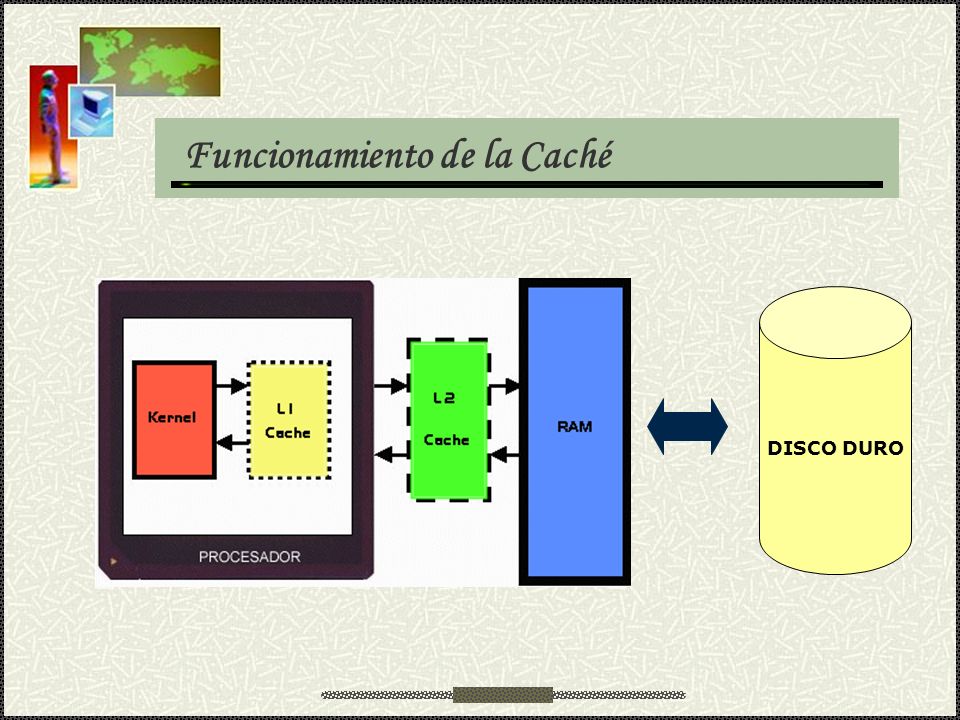

65 Funcionamiento de la Caché DISCO DURO

66 Memoria RAM La memoria principal, o Random Access Memory (RAM). Es una fuente de temporal de datos, pero es la principal área de trabajo donde se carga la información del disco duro. Actúa como intermediario entre el disco duro y el procesador. Entre mas datos es posible tener en la RAM más rápido será el PC La Memoria esta en comunicación con el procesador por medio de los buses de direcciones y de datos.

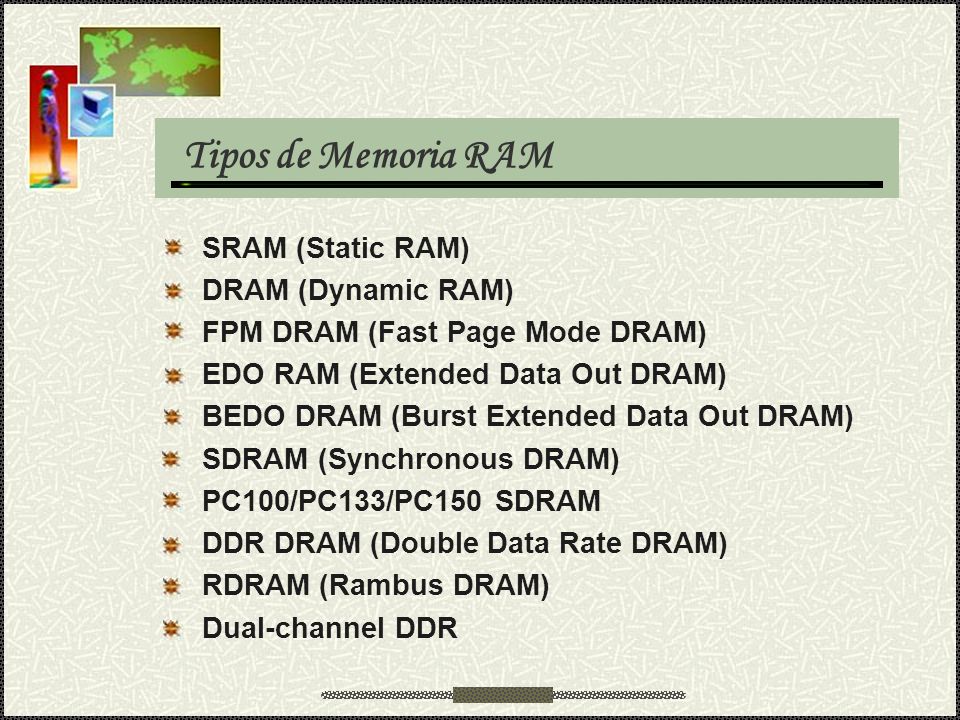

67 Tipos de Memoria RAM SRAM (Static RAM) DRAM (Dynamic RAM) FPM DRAM (Fast Page Mode DRAM) EDO RAM (Extended Data Out DRAM) BEDO DRAM (Burst Extended Data Out DRAM) SDRAM (Synchronous DRAM) PC100/PC133/PC150 SDRAM DDR DRAM (Double Data Rate DRAM) RDRAM (Rambus DRAM) Dual-channel DDR

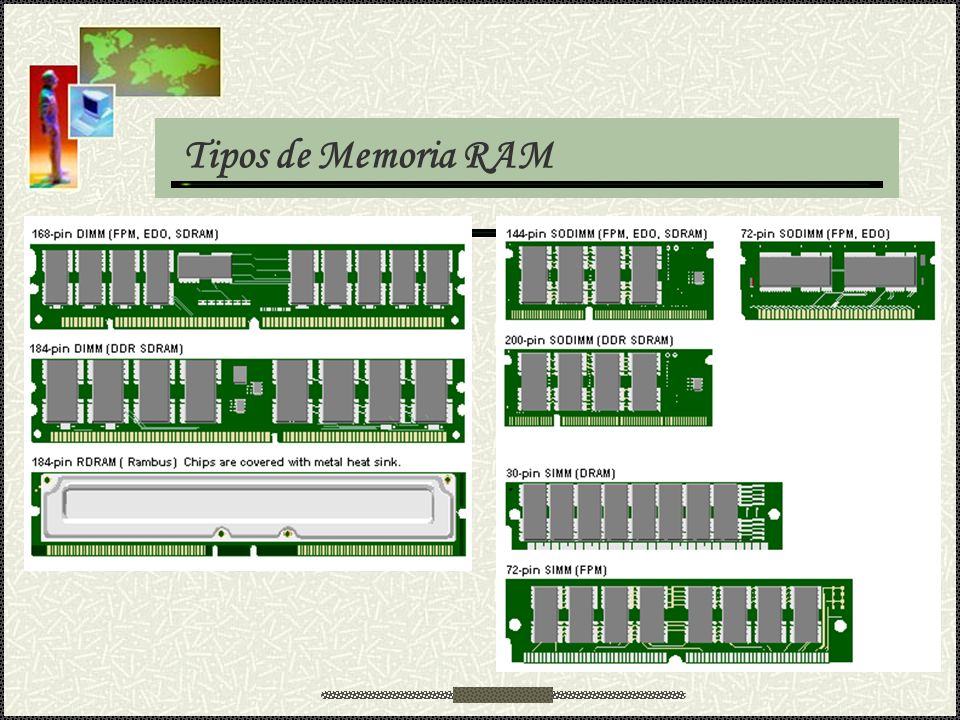

68 Tipos de Memoria RAM

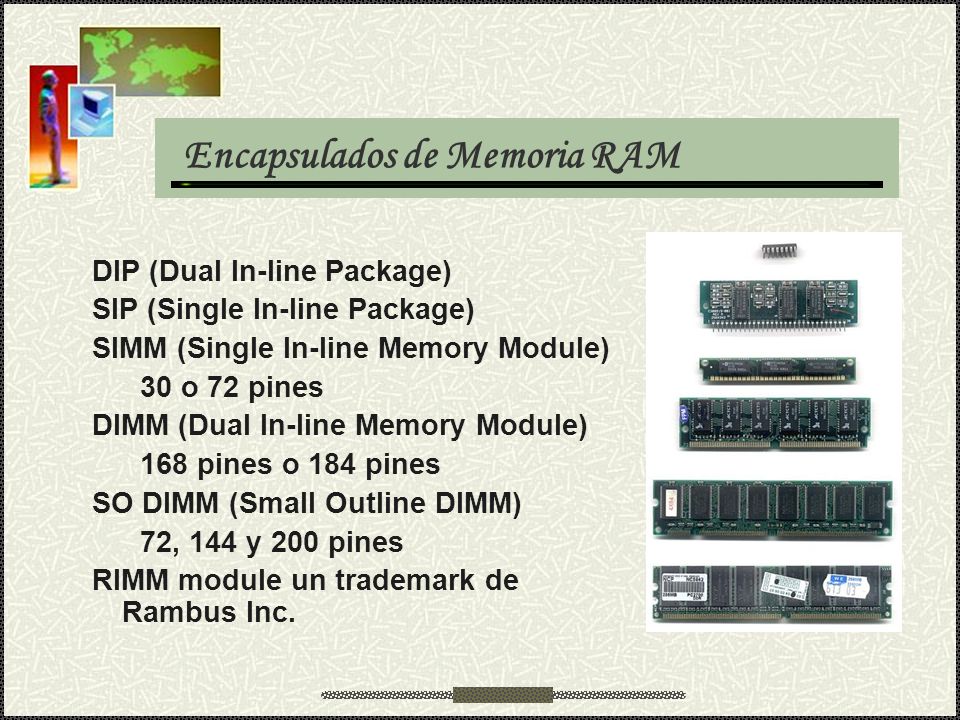

69 Encapsulados de Memoria RAM DIP (Dual In-line Package) SIP (Single In-line Package) SIMM (Single In-line Memory Module) 30 o 72 pines DIMM (Dual In-line Memory Module) 168 pines o 184 pines SO DIMM (Small Outline DIMM) 72, 144 y 200 pines RIMM module un trademark de Rambus Inc.

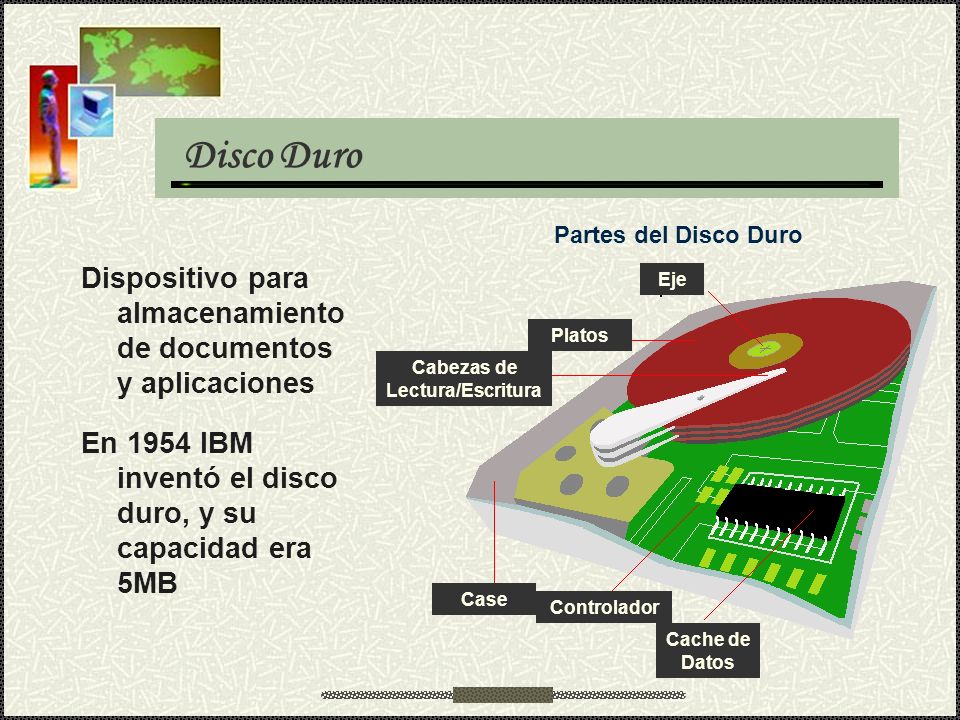

70 Disco Duro Dispositivo para almacenamiento de documentos y aplicaciones En 1954 IBM inventó el disco duro, y su capacidad era 5MB Platos Eje Cabezas de Lectura/Escritura Controlador Case Cache de Datos Partes del Disco Duro

71 Estructura Física del Disco Duro Cabezas, cilindros y sectores Cada una de las dos superficies magnéticas de cada plato se denomina cara. El número total de caras de un disco duro coincide con su número de cabezas. Cada una de estas caras se divide en anillos concéntricos llamados pistas. En los discos duros se suele utilizar el término cilindro para referirse a la misma pista de todos los discos de la pila. Finalmente, cada pista se divide en sectores

72 Estructura Lógica del Disco Duro La estructura lógica de un disco duro está formada por: El sector de arranque (Master Boot Record) Espacio particionado (asignado a una partición) Espacio sin particionar (no asignado, inaccesible) El sector de arranque es el primer sector de todo disco duro (cabeza 0, cilindro 0, sector 1). En él se almacena la tabla de particiones y un pequeño programa master de inicialización, llamado también Master Boot. Este programa es el encargado de leer la tabla de particiones y ceder el control al sector de arranque de la partición activa. Si no existiese partición activa, mostraría un mensaje de error.

73 Tipos de Particiones Primarias (Máximo 4 por cada disco) Extendida (Cuenta como 1 primaria) Lógicas (Son creadas dentro de la extendida y se pueden crear sin limites)

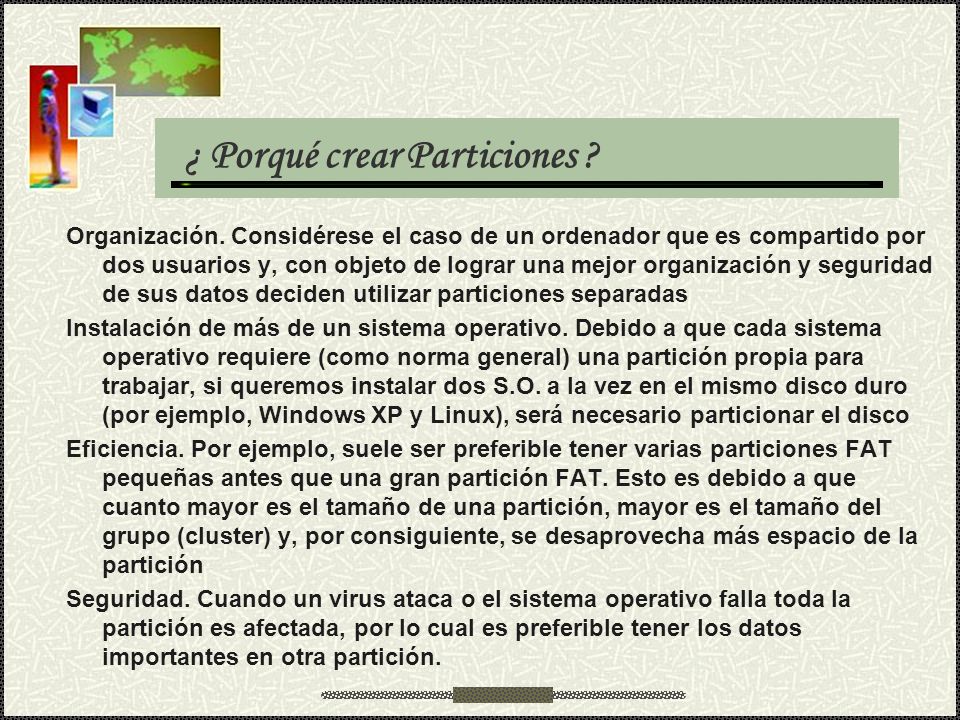

74 ¿ Porqué crear Particiones ? Organización. Considérese el caso de un ordenador que es compartido por dos usuarios y, con objeto de lograr una mejor organización y seguridad de sus datos deciden utilizar particiones separadas Instalación de más de un sistema operativo. Debido a que cada sistema operativo requiere (como norma general) una partición propia para trabajar, si queremos instalar dos S.O. a la vez en el mismo disco duro (por ejemplo, Windows XP y Linux), será necesario particionar el disco Eficiencia. Por ejemplo, suele ser preferible tener varias particiones FAT pequeñas antes que una gran partición FAT. Esto es debido a que cuanto mayor es el tamaño de una partición, mayor es el tamaño del grupo (cluster) y, por consiguiente, se desaprovecha más espacio de la partición Seguridad. Cuando un virus ataca o el sistema operativo falla toda la partición es afectada, por lo cual es preferible tener los datos importantes en otra partición.

75 CD-DVD-ROM / CD-DVD-RW-ROM CD-ROM para leer CDs CD-RW para leer y grabar CDs DVD-ROM para leer DVDs DVD-RW para leer y grabar DVDs

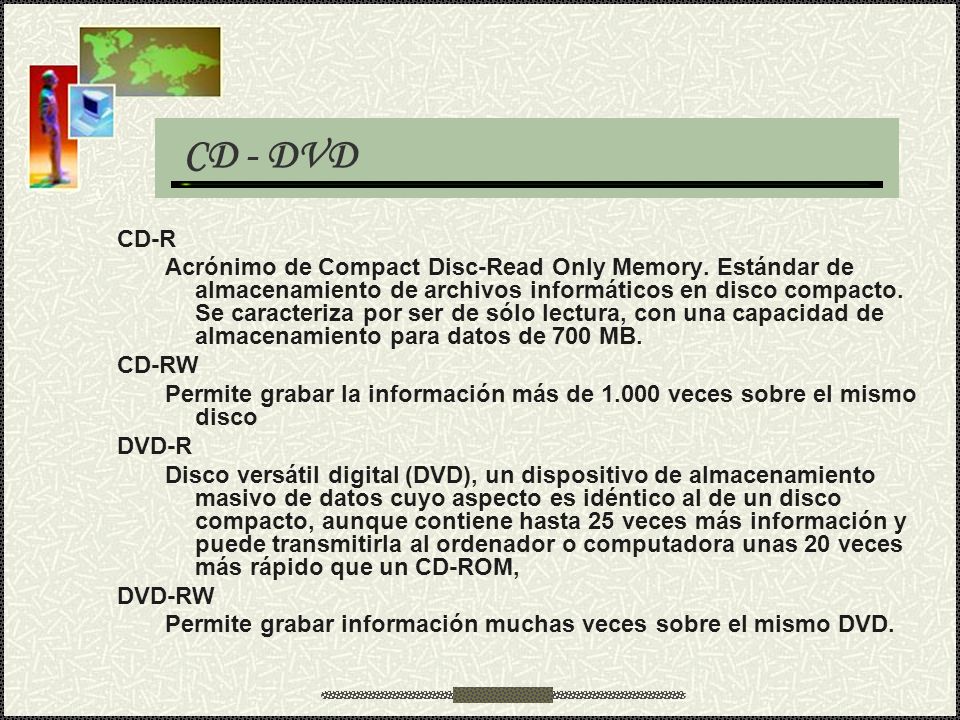

76 CD - DVD CD-R Acrónimo de Compact Disc-Read Only Memory. Estándar de almacenamiento de archivos informáticos en disco compacto. Se caracteriza por ser de sólo lectura, con una capacidad de almacenamiento para datos de 700 MB. CD-RW Permite grabar la información más de veces sobre el mismo disco DVD-R Disco versátil digital (DVD), un dispositivo de almacenamiento masivo de datos cuyo aspecto es idéntico al de un disco compacto, aunque contiene hasta 25 veces más información y puede transmitirla al ordenador o computadora unas 20 veces más rápido que un CD-ROM, DVD-RW Permite grabar información muchas veces sobre el mismo DVD.

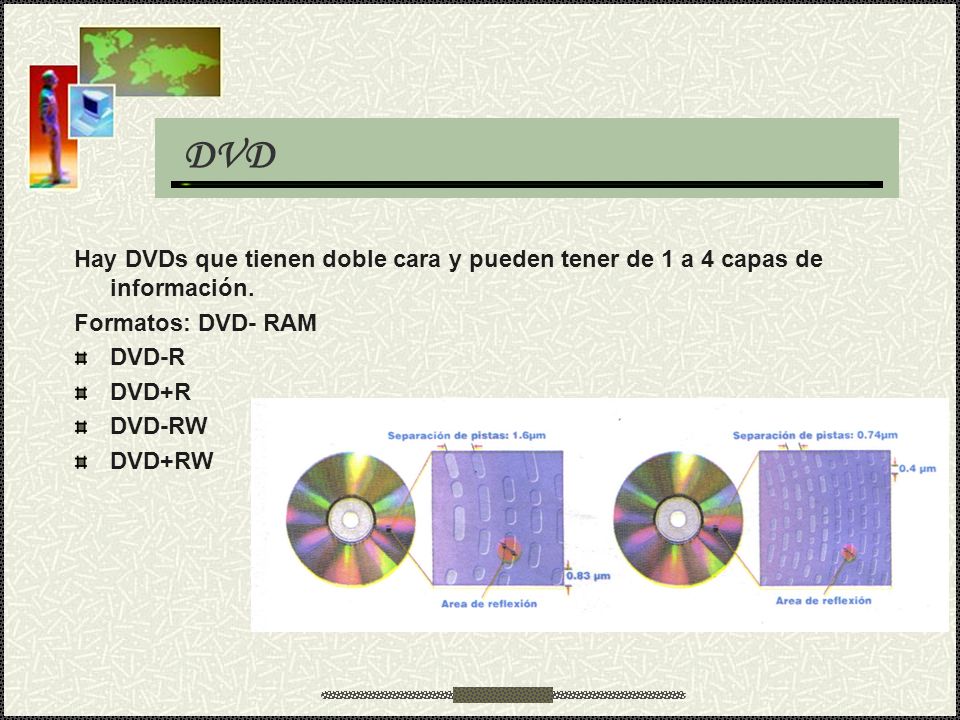

77 DVD Hay DVDs que tienen doble cara y pueden tener de 1 a 4 capas de información. Formatos: DVD- RAM DVD-R DVD+R DVD-RW DVD+RW

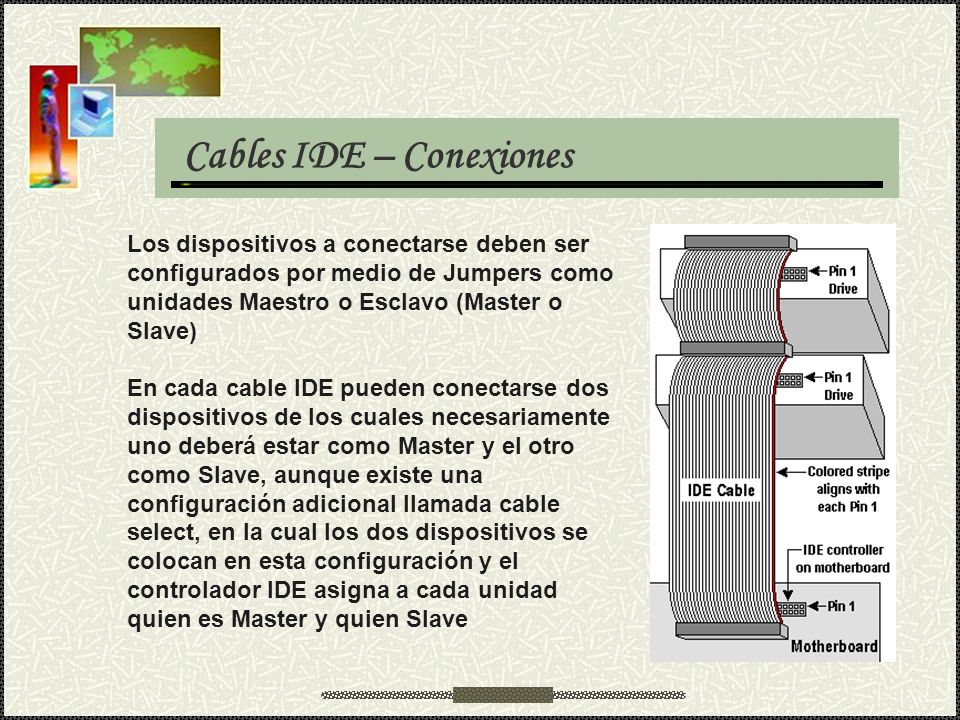

78 Cables IDE – Conexiones Los dispositivos a conectarse deben ser configurados por medio de Jumpers como unidades Maestro o Esclavo (Master o Slave) En cada cable IDE pueden conectarse dos dispositivos de los cuales necesariamente uno deberá estar como Master y el otro como Slave, aunque existe una configuración adicional llamada cable select, en la cual los dos dispositivos se colocan en esta configuración y el controlador IDE asigna a cada unidad quien es Master y quien Slave

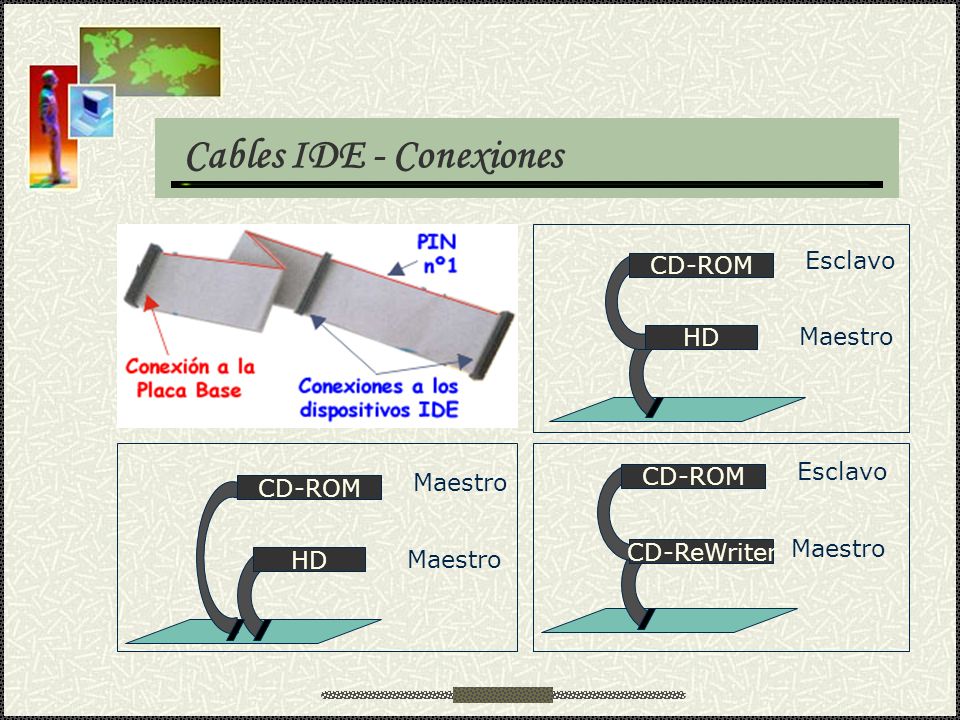

79 Cables IDE - Conexiones CD-ROM HD Esclavo Maestro CD-ROM Esclavo Maestro CD-ReWriter CD-ROM HD Maestro

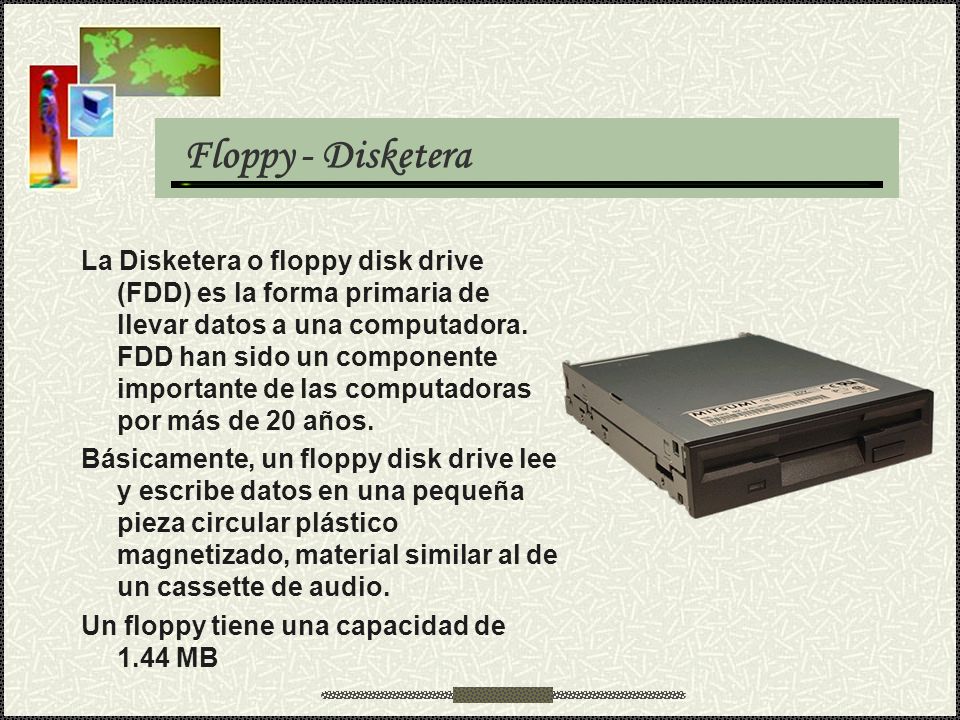

80 Floppy - Disketera La Disketera o floppy disk drive (FDD) es la forma primaria de llevar datos a una computadora. FDD han sido un componente importante de las computadoras por más de 20 años. Básicamente, un floppy disk drive lee y escribe datos en una pequeña pieza circular plástico magnetizado, material similar al de un cassette de audio. Un floppy tiene una capacidad de 1.44 MB

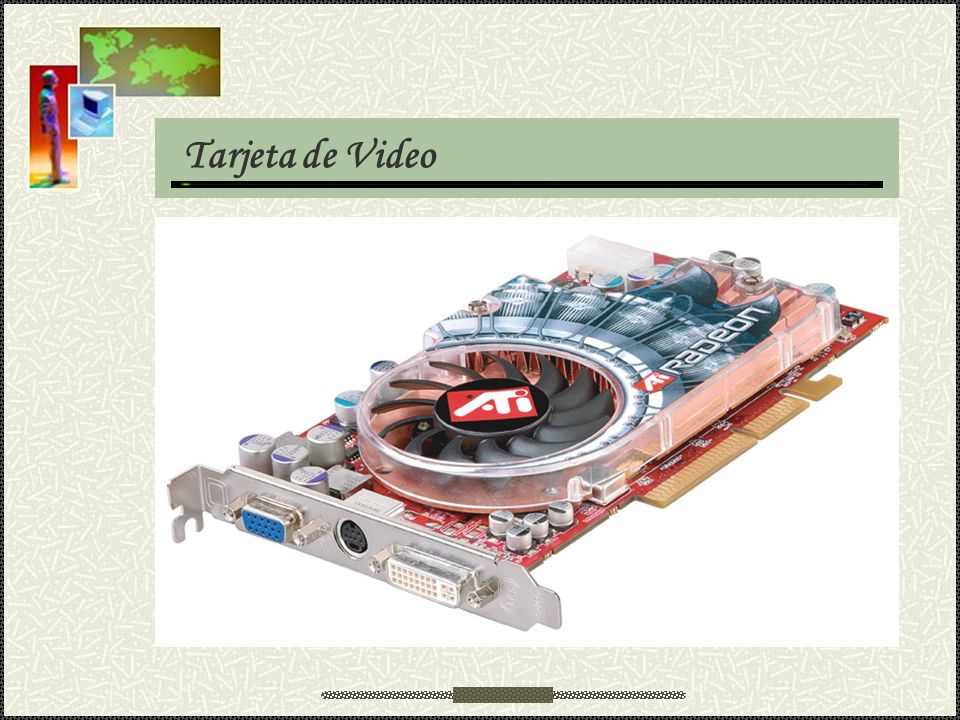

81 Tarjeta de Video

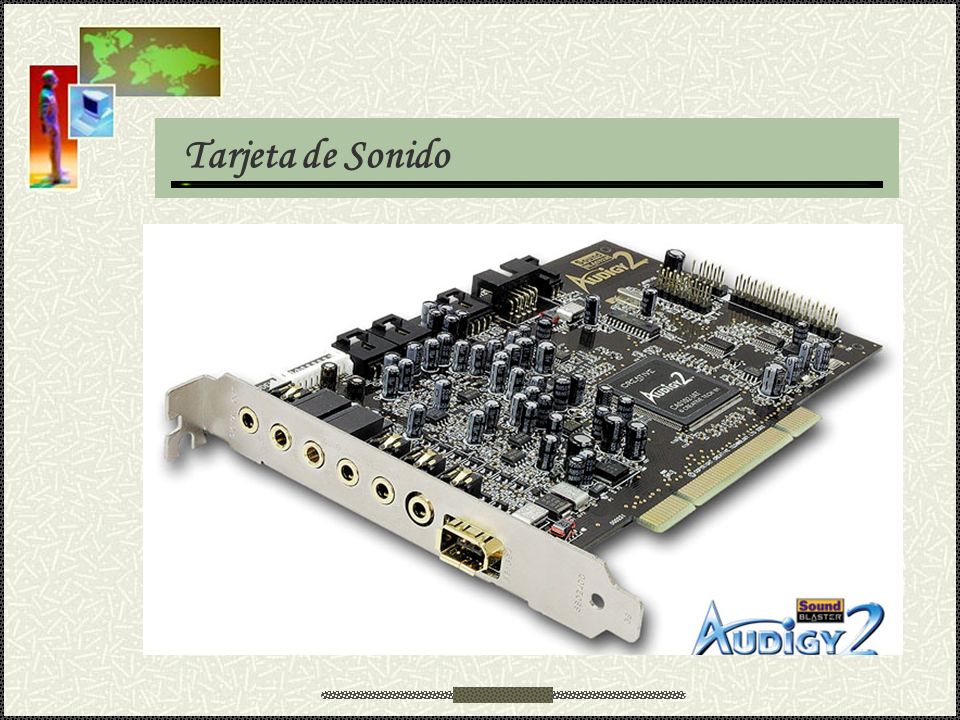

82 Tarjeta de Sonido

83 Tarjeta de Modem

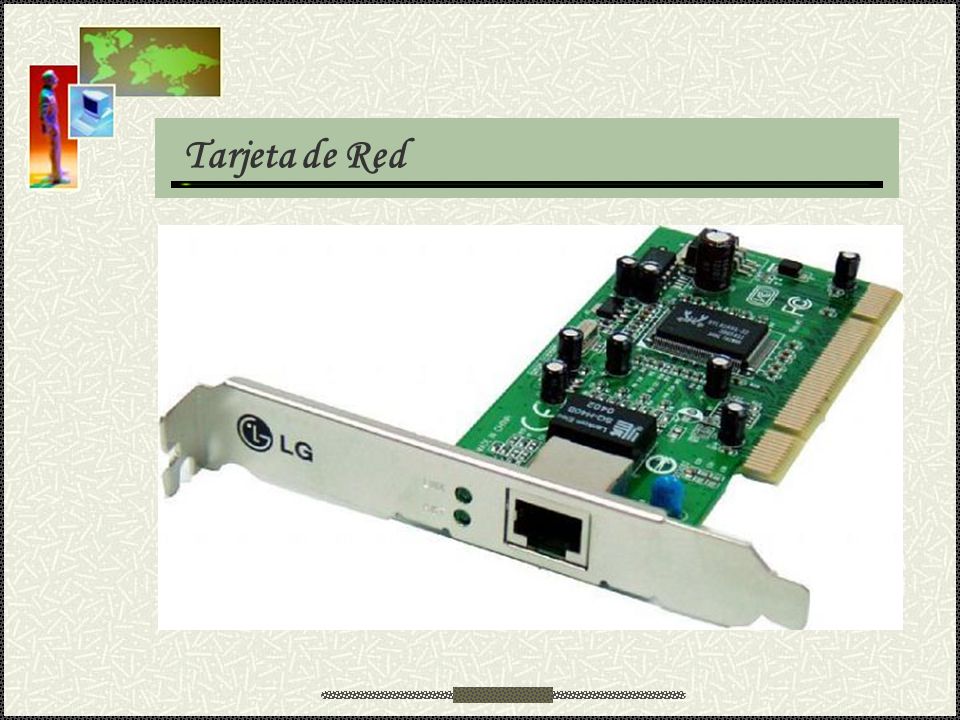

84 Tarjeta de Red
