1 Ing. Gustavo A. Mezza Dirección General de Investigación y Desarrollo NOVIEMBRE 2013 EL SISTEMA DE AERONAVES NO TRIPULADAS LIPAN Y EL POTENCIAL USO DE LA CRIPTOGRAFIA EN LA TRANSMISION DE INFORMACION SENSIBLE

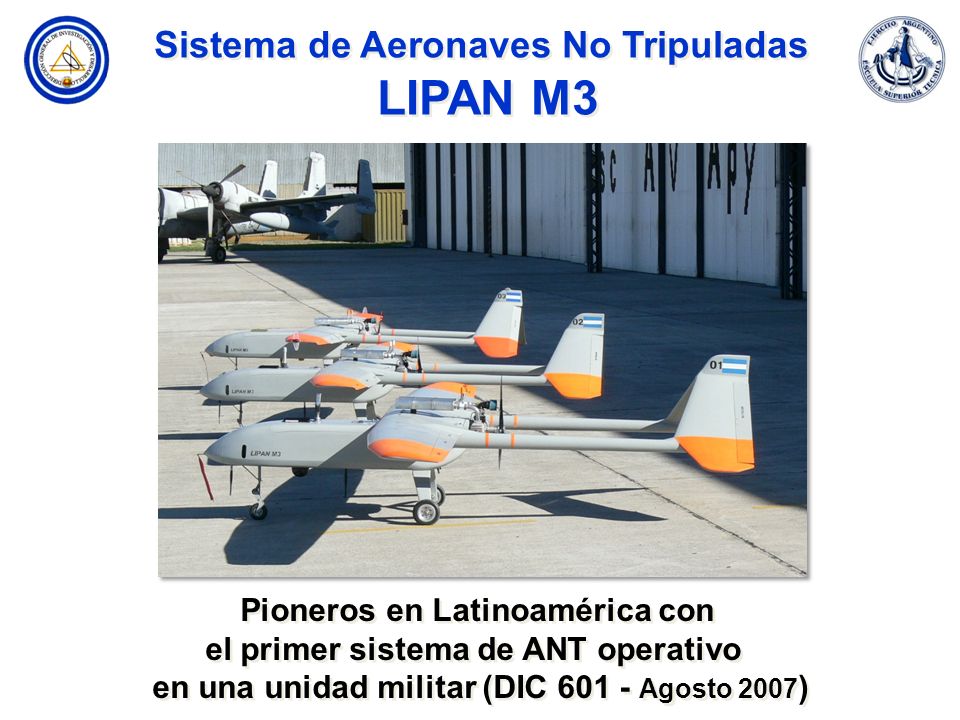

2 Sistema de Aeronaves No Tripuladas LIPAN M3 Sistema de Aeronaves No Tripuladas LIPAN M3 Pioneros en Latinoamérica con el primer sistema de ANT operativo en una unidad militar (DIC Agosto 2007 ) Pioneros en Latinoamérica con el primer sistema de ANT operativo en una unidad militar (DIC Agosto 2007 )

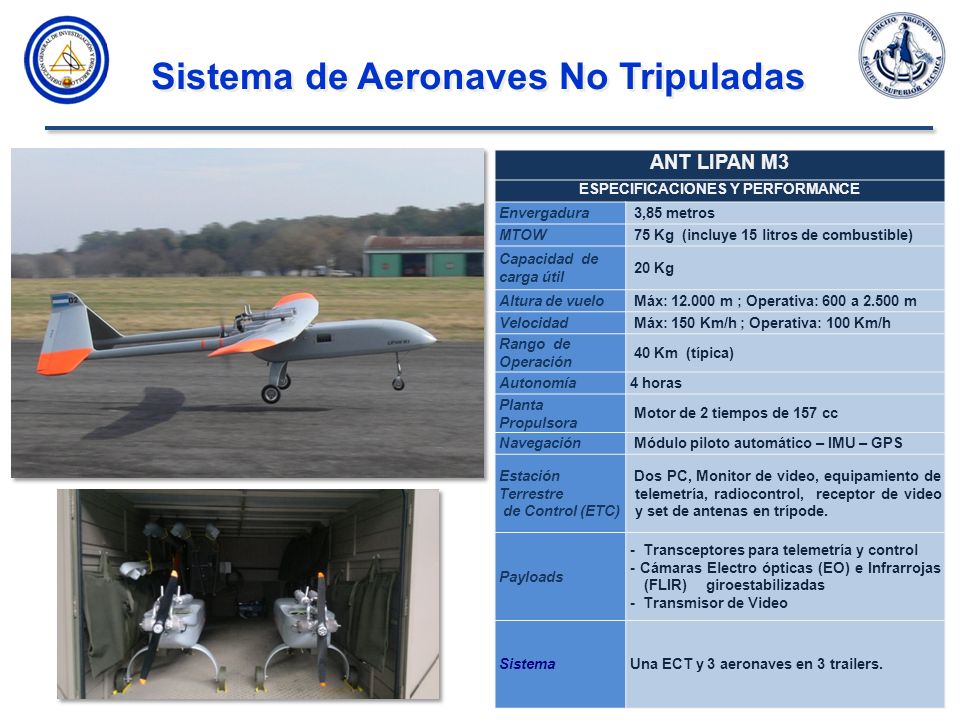

3 Sistema de Aeronaves No Tripuladas ANT LIPAN M3 ESPECIFICACIONES Y PERFORMANCE Envergadura 3,85 metros MTOW 75 Kg (incluye 15 litros de combustible) Capacidad de carga útil 20 Kg Altura de vuelo Máx: m ; Operativa: 600 a m Velocidad Máx: 150 Km/h ; Operativa: 100 Km/h Rango de Operación 40 Km (típica) Autonomía4 horas Planta Propulsora Motor de 2 tiempos de 157 cc Navegación Módulo piloto automático – IMU – GPS Estación Terrestre de Control (ETC) Dos PC, Monitor de video, equipamiento de telemetría, radiocontrol, receptor de video y set de antenas en trípode. Payloads - Transceptores para telemetría y control - Cámaras Electro ópticas (EO) e Infrarrojas (FLIR) giroestabilizadas - Transmisor de Video SistemaUna ECT y 3 aeronaves en 3 trailers.

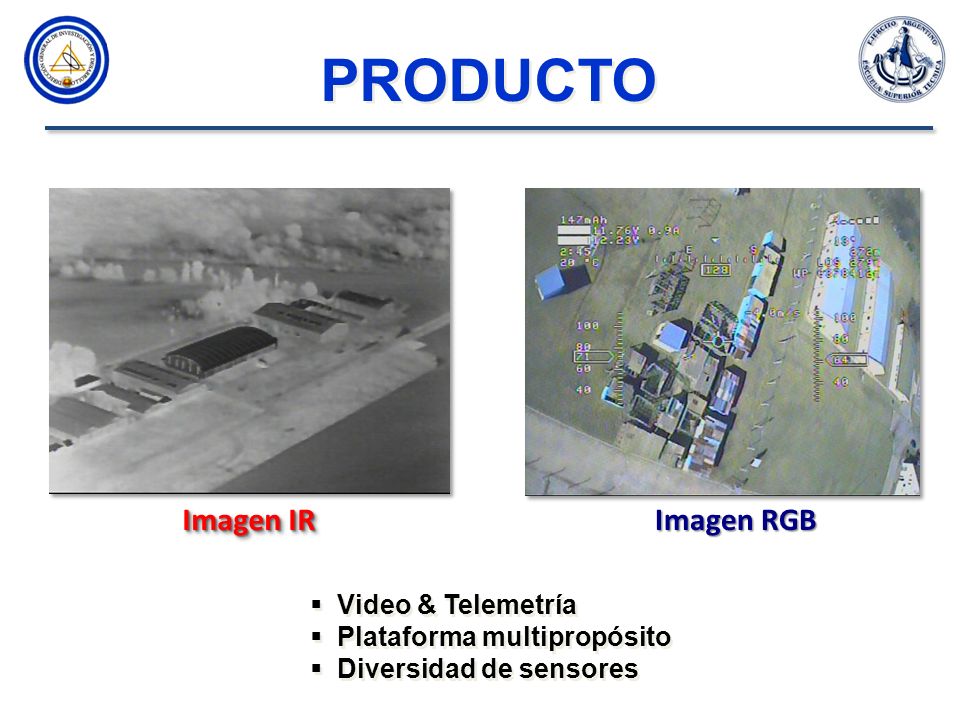

4 Video & Telemetría Plataforma multipropósito Diversidad de sensores Video & Telemetría Plataforma multipropósito Diversidad de sensores Imagen IR Imagen RGB PRODUCTO

5 Variedad de Sensores Sensores de Radiación Radar SAR Sensores Opticos

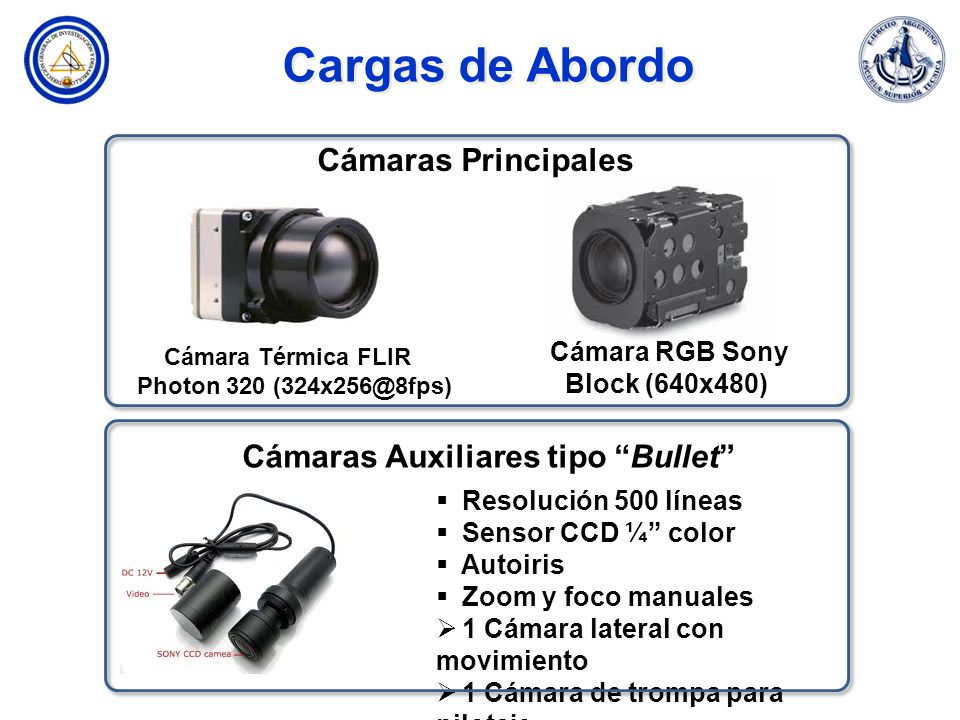

6 Resolución 500 líneas Sensor CCD ¼ color Autoiris Zoom y foco manuales 1 Cámara lateral con movimiento 1 Cámara de trompa para pilotaje Cargas de Abordo Cámara RGB Sony Block (640x480) Cámaras Auxiliares tipo Bullet Cámaras Principales Cámara Térmica FLIR Photon 320

7 Estación de Control Terrestre ECT LIPAN XM4 ECT LIPAN M3

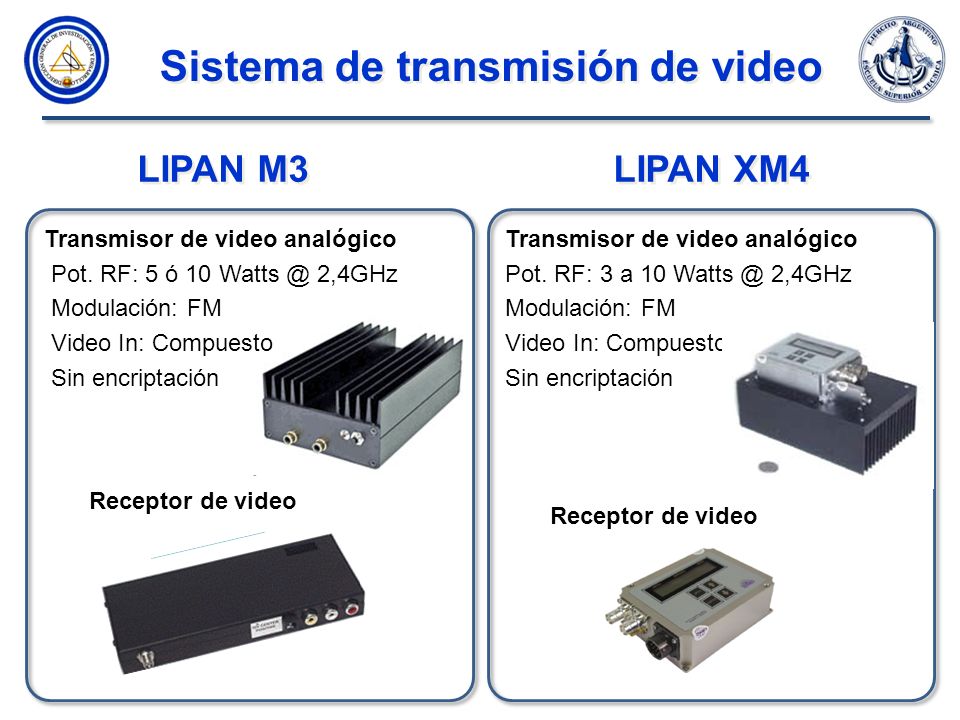

8 LIPAN M3 Sistema de transmisión de video Receptor de video Transmisor de video analógico Pot. RF: 5 ó 10 2,4GHz Modulación: FM Video In: Compuesto Sin encriptación Transmisor de video analógico Pot. RF: 3 a 10 2,4GHz Modulación: FM Video In: Compuesto Sin encriptación Receptor de video LIPAN XM4

9 Sistema de transmisión de video actual Sistema de transmisión de video actual TX RX OEM Video Compuesto Video Compuesto Video sin encriptar

10 Sistema de transmisión de video con encriptado Sistema de transmisión de video con encriptado TX Digital RX Digital OEM Video digital Video Compuesto Encoder de Video Video H.264 Encriptador de Video Desencriptador de Video Video encriptado

11

12 Muchas gracias por su atención
