1 1 Diapositiva resumen SERVICIOS DE RADAR RADAR RADAR PRIMARIO DISTANCIA RADAR PARTES DEL RADAR DIAGRAMA DE BLOQUE TRANSMISOR SINCRONIZADOR

2 2 Diapositiva resumen (cont.) CAJA T/R

3 Expositor: Jorge Ráez 3 SERVICIOS DE RADAR

4 4 RADAR: Abreviatura formada con las iniciales de RAdio, Detection And Ranging Este equipo transmite y refleja energía de radiofrecuencia y muestra al observador la presencia de objetos, indicando distancia, azimuth y/o elevación. RADAR

5 5 Principios Fundamentales.- El principio general en que opera el radar primario es muy similar al del eco en las ondas sonoras. SEGS PRINCIPIO DEL ECO SONORO FUENTE 340 Metros SONIDO RADAR PRIMARIO

6 6 Las ondas electromagnéticas se propagan a la velocidad de la luz: 300,000 Km/seg (162,000 millas/seg ) Distancia Radar= t v/2 t tiempo de ida y regreso (segundos) v velocidad de propagación (millas/seg Distancia Oblicua.- La distancia radar siempre corresponde a la recta aeronave-antena y no a la distancia geográfica sobre la cual vuela la aeronave. Milla Radar equivalente a microsegundos DISTANCIA RADAR

7 7 Un sistema radar consta de cinco partes principales: - Transmisor - Sincronizador - Receptor - Antena ( Caja T/R) - La Pantalla indicadora PARTES DEL RADAR

8 8 Transmisor Sincronizador Receptor PPI Caja T/R Antena DIAGRAMA DE BLOQUE

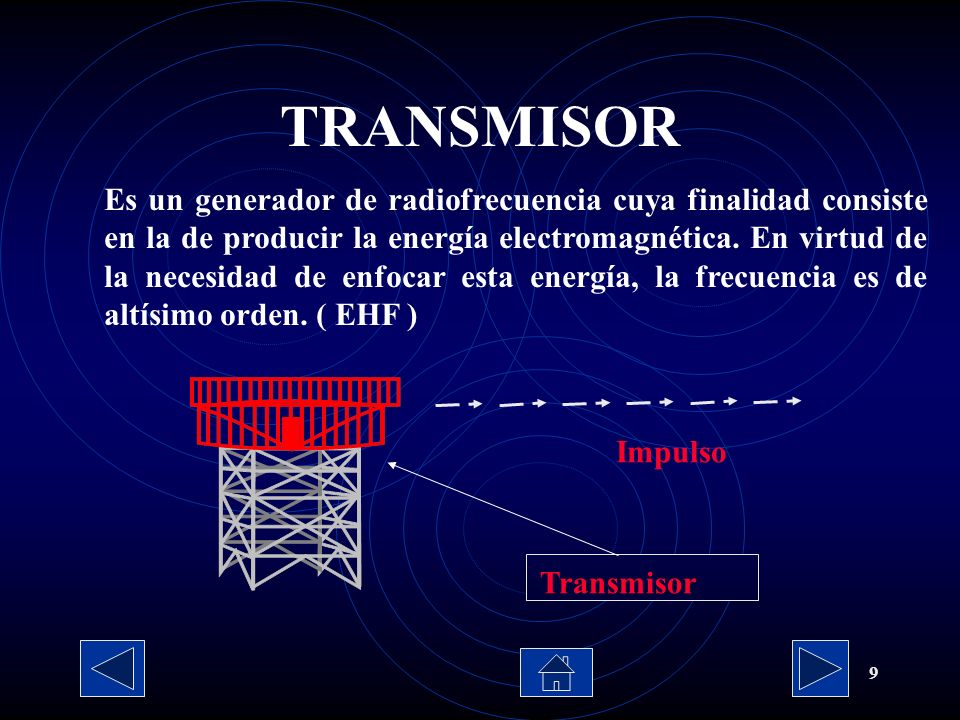

9 9 Es un generador de radiofrecuencia cuya finalidad consiste en la de producir la energía electromagnética. En virtud de la necesidad de enfocar esta energía, la frecuencia es de altísimo orden. ( EHF ) Transmisor Impulso TRANSMISOR

10 10 Es un regulador de tiempo electrónico, que regula la operación de todos los otros bloques en el sistema por medio de pulsos electrónicos. El sincronizador conecta el transmisor a la antena en el debido tiempo para la transmisión. Después de la transmisión, el sincronizador desconecta el transmisor y conecta el receptor para oír los ecos que están llegando. SINCRONIZADOR

11 11 ( Elemento Duplexor) Cuando se usa en una antena para las funciones de transmisión y recepción sirve para conectar la antena al transmisor y aislar el receptor durante el instante de transmisión del impulso y, viceversa, unir la antena al receptor y aislar el trasmisor durante los períodos de recepción. Esto se hace necesario ya que el receptor es proyectado para recibir señales de muy baja potencia y sería dañado al recibir una señal de tan elevada potencia proveniente del transmisor. CAJA T/R
