1 REPORTE FOTOGRÁFICO Mantenimiento preventivo - correctivo a subestación y tableros eléctricos de unidad de venta 141 Chetumal, Quintana Roo 30 DE AGOSTO DE 2012 RESPONSABLE: ING. OMAR LÓPEZ LÓPEZ

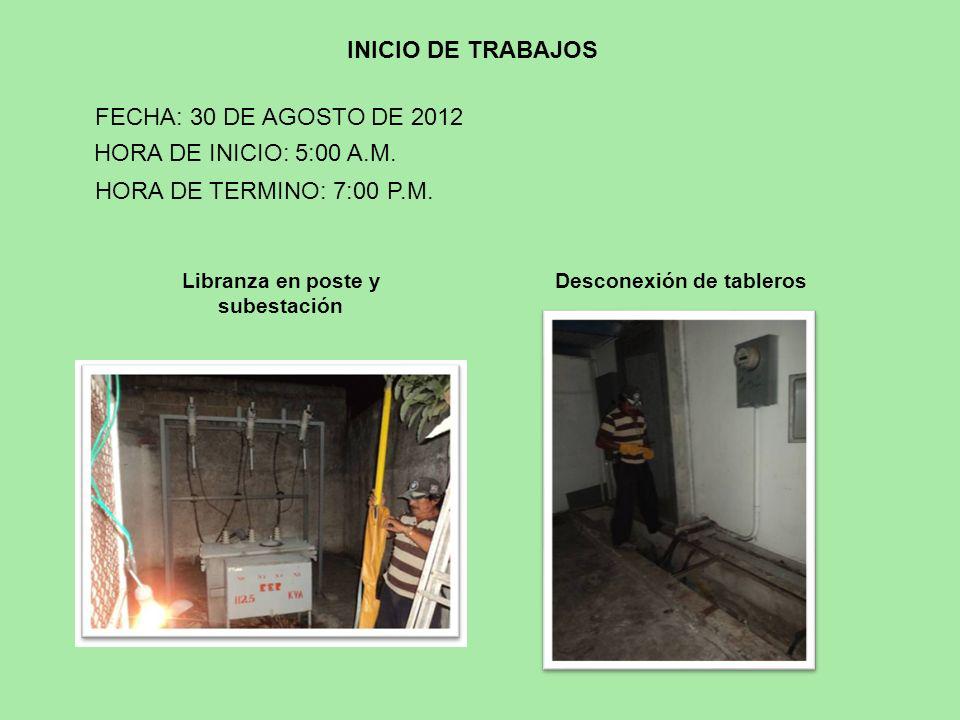

2 Libranza en poste y subestación INICIO DE TRABAJOS HORA DE INICIO: 5:00 A.M. FECHA: 30 DE AGOSTO DE 2012 Desconexión de tableros HORA DE TERMINO: 7:00 P.M.

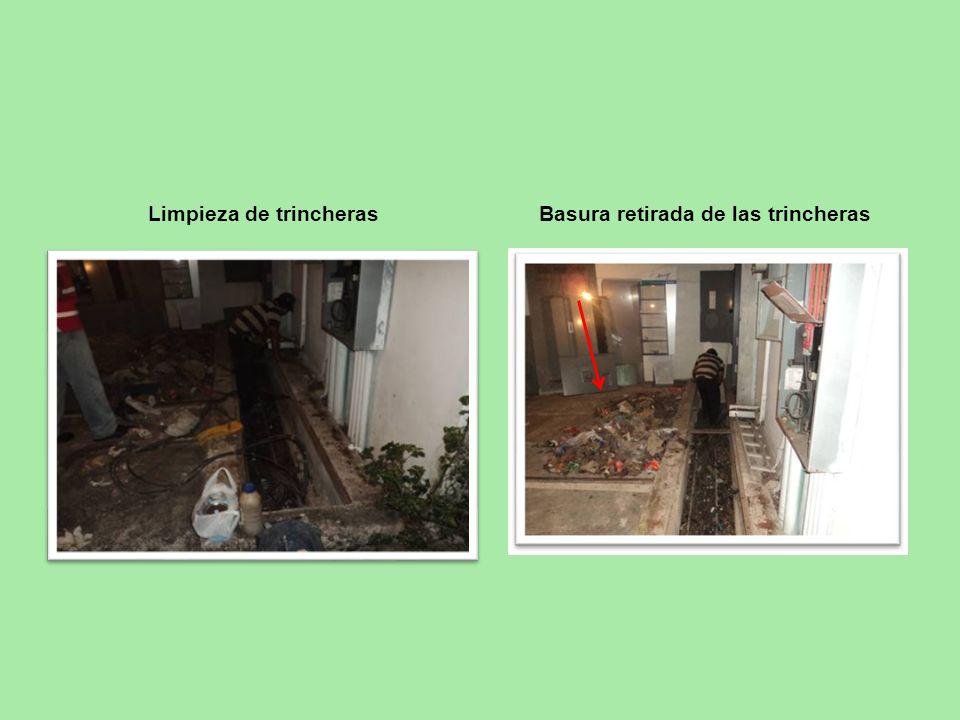

3 Basura retirada de las trincherasLimpieza de trincheras

4 Limpieza de subestación Basura retirada de subestación

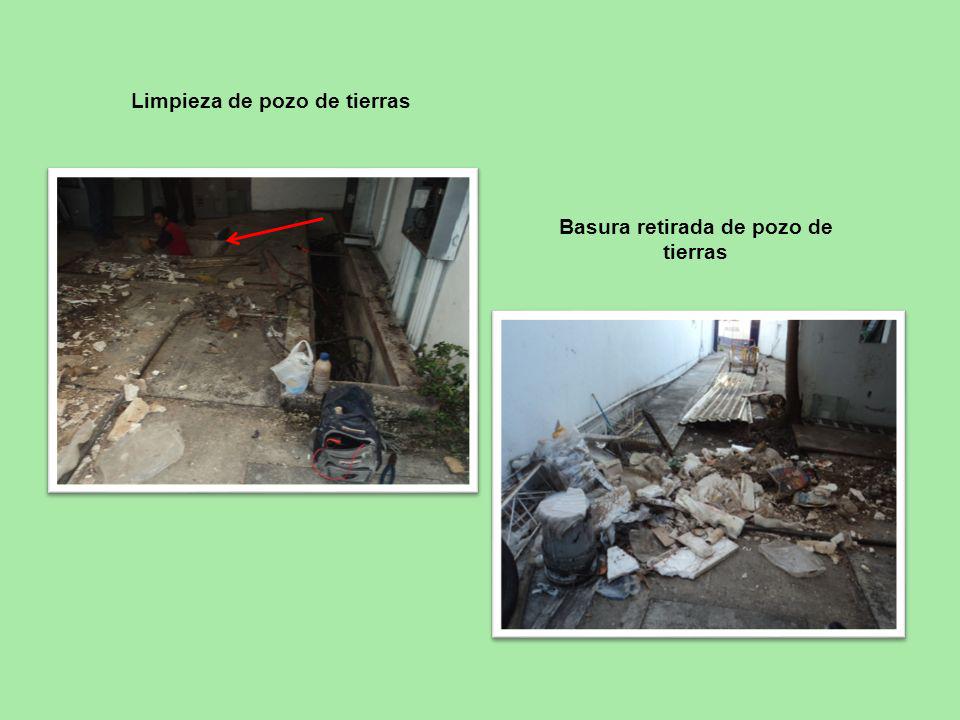

5 Basura retirada de pozo de tierras Limpieza de pozo de tierras

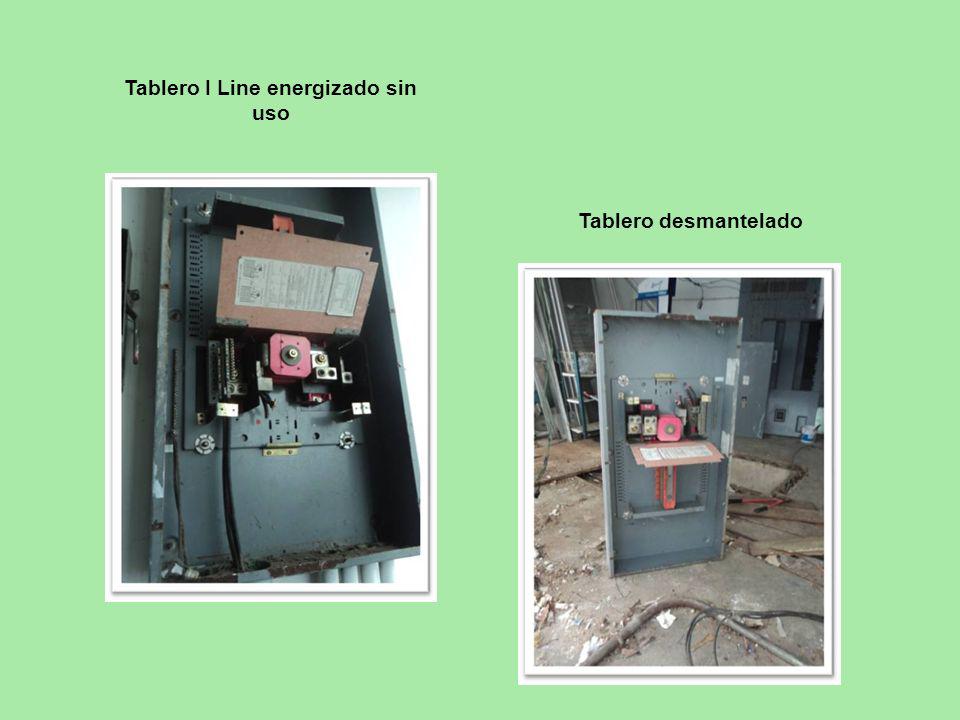

6 Tablero I Line energizado sin uso Tablero desmantelado

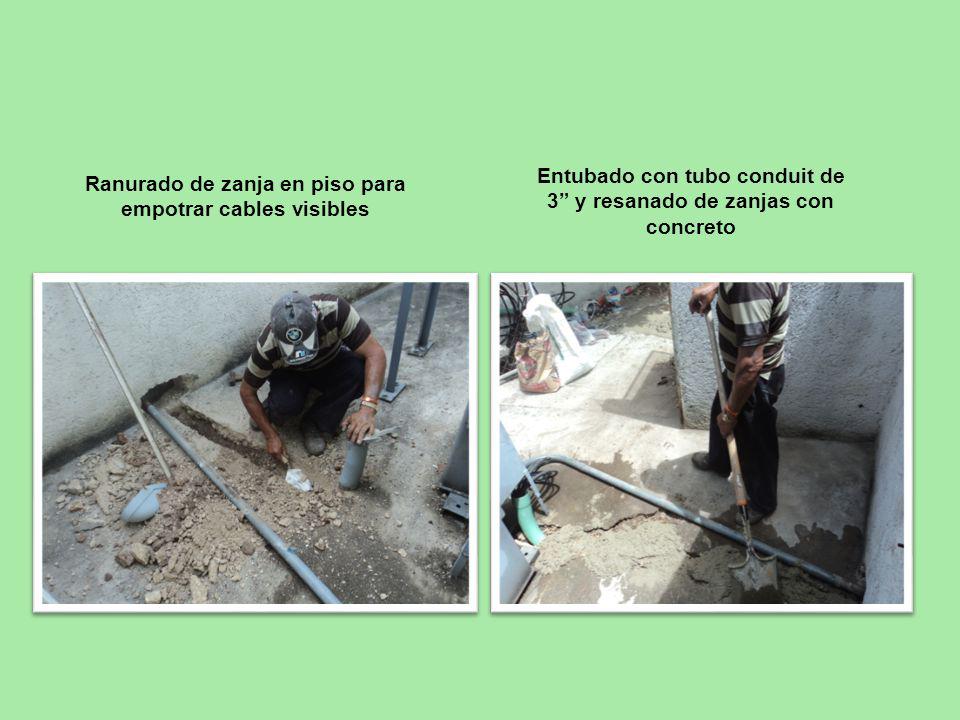

7 Ranurado de zanja en piso para empotrar cables visibles Entubado con tubo conduit de 3 y resanado de zanjas con concreto

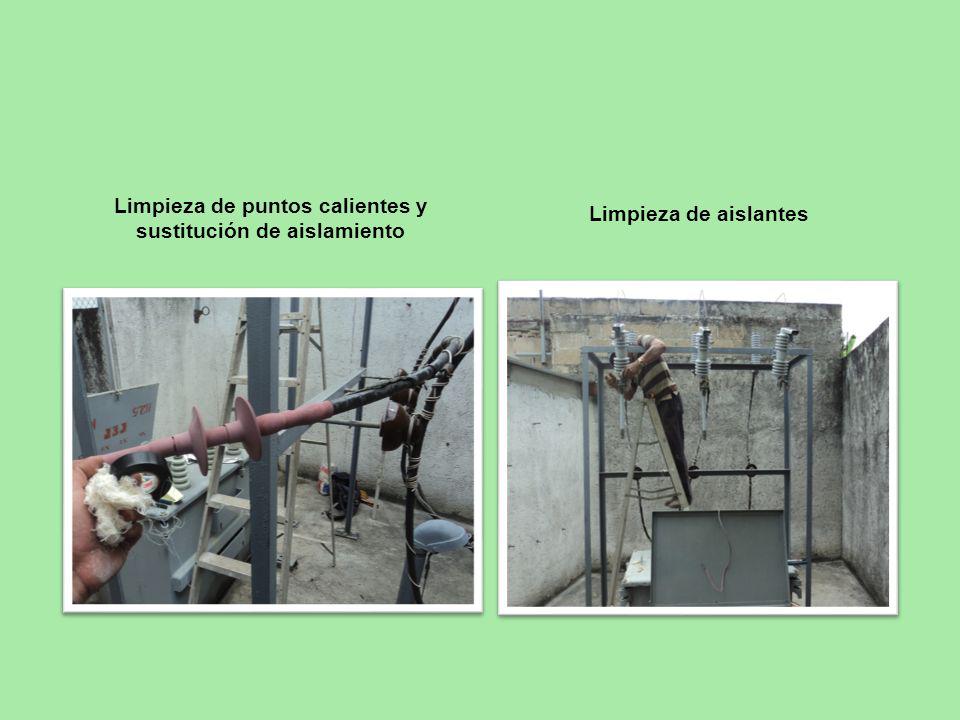

8 Limpieza de puntos calientes y sustitución de aislamiento Limpieza de aislantes

9 Lijado y pintado de estructura y transformador Lijado de puntos calientes y aplicación de barniz para protección ambiental

10 SUBESTACIÓN ELÉCTRICA TIPO INTEMPERIE TRIFÁSICA CON CAPACIDAD DE KVA A N T E S

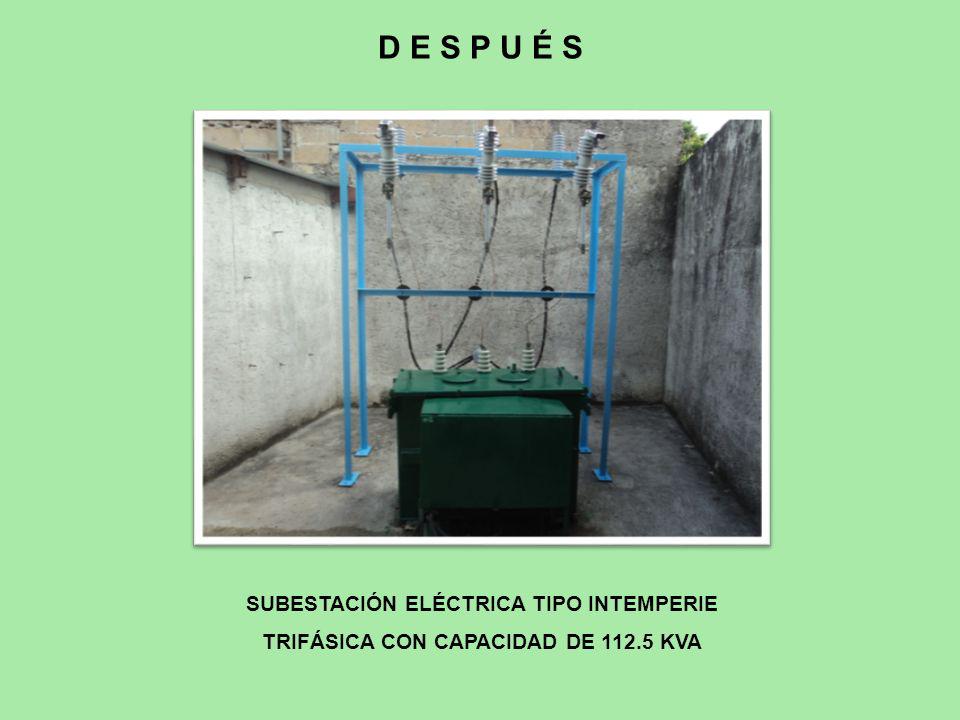

11 SUBESTACIÓN ELÉCTRICA TIPO INTEMPERIE TRIFÁSICA CON CAPACIDAD DE KVA D E S P U É S

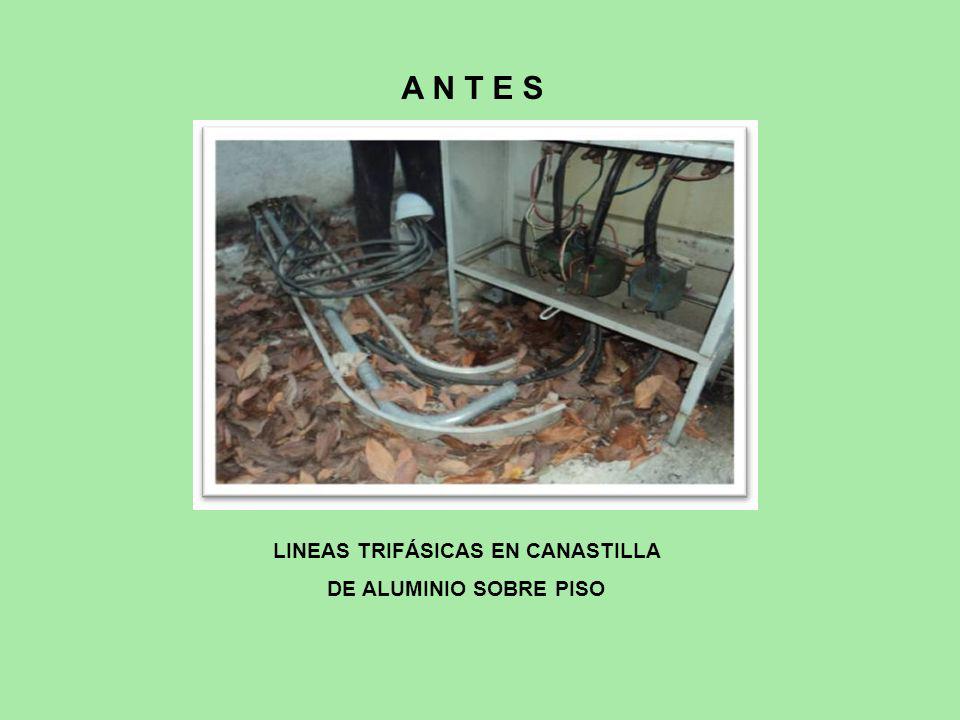

12 LINEAS TRIFÁSICAS EN CANASTILLA DE ALUMINIO SOBRE PISO A N T E S

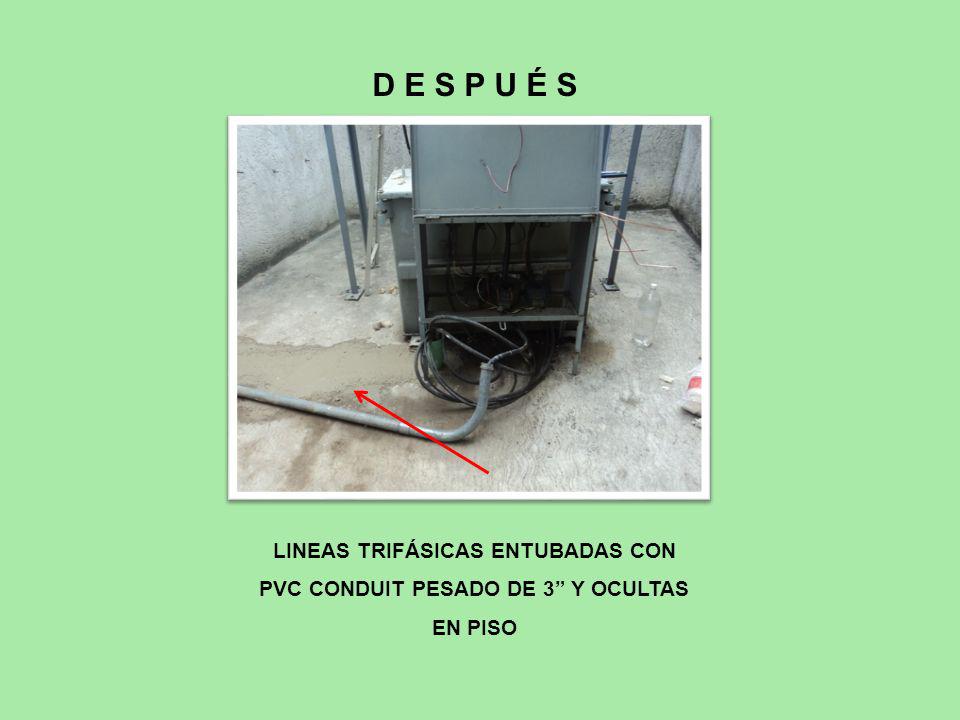

13 D E S P U É S LINEAS TRIFÁSICAS ENTUBADAS CON PVC CONDUIT PESADO DE 3 Y OCULTAS EN PISO

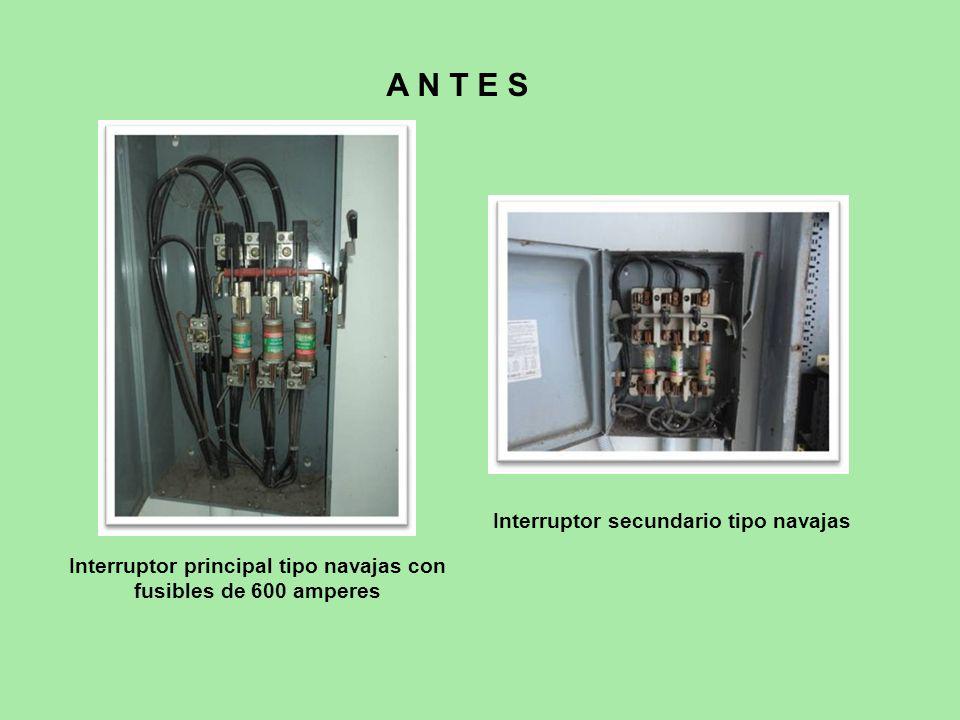

14 Interruptor principal tipo navajas con fusibles de 600 amperes Interruptor secundario tipo navajas A N T E S

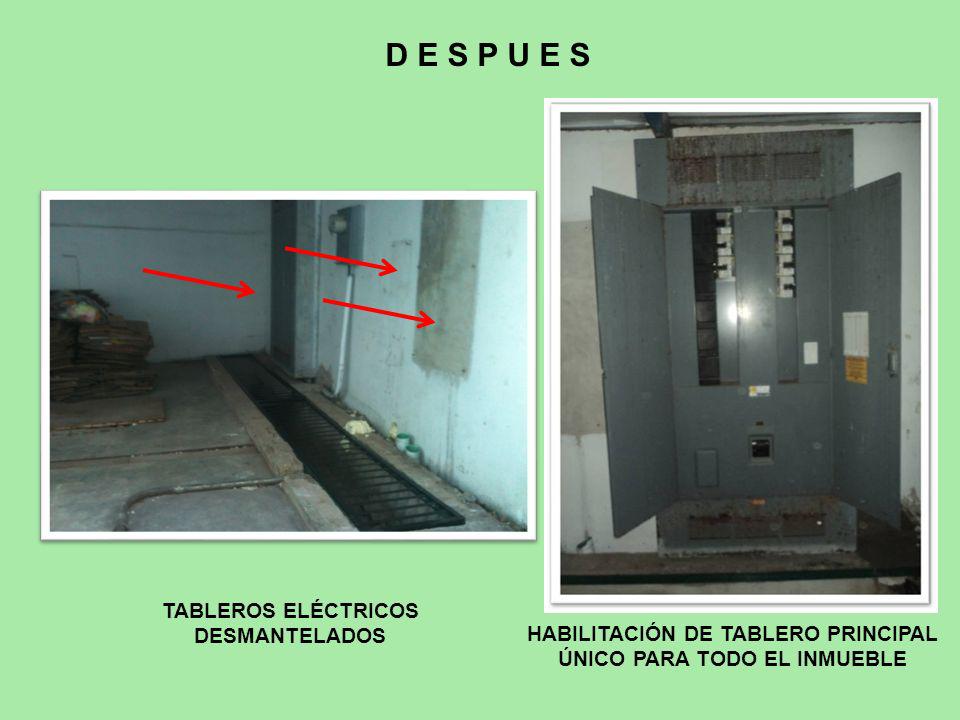

15 TABLEROS ELÉCTRICOS DESMANTELADOS D E S P U E S HABILITACIÓN DE TABLERO PRINCIPAL ÚNICO PARA TODO EL INMUEBLE

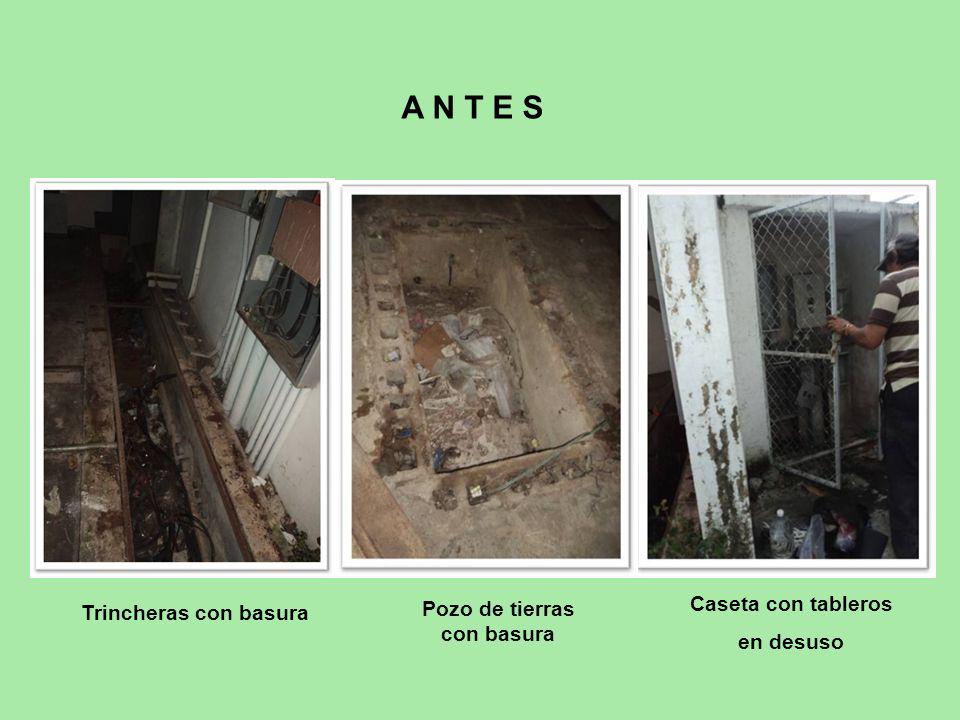

16 Trincheras con basura Pozo de tierras con basura Caseta con tableros en desuso A N T E S

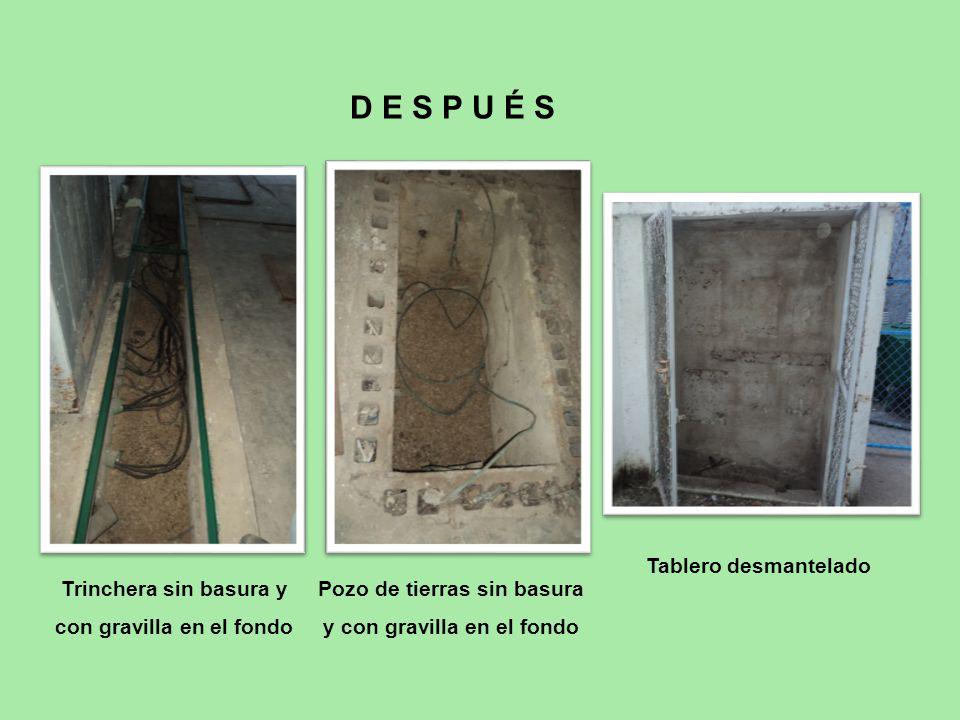

17 Pozo de tierras sin basura y con gravilla en el fondo Tablero desmantelado Trinchera sin basura y con gravilla en el fondo D E S P U É S

18 SUBESTACIÓN ELÉCTRICA REJILLAS METÁLICAS SOBRE TRINCHERAS TRABAJOS TERMINADOS

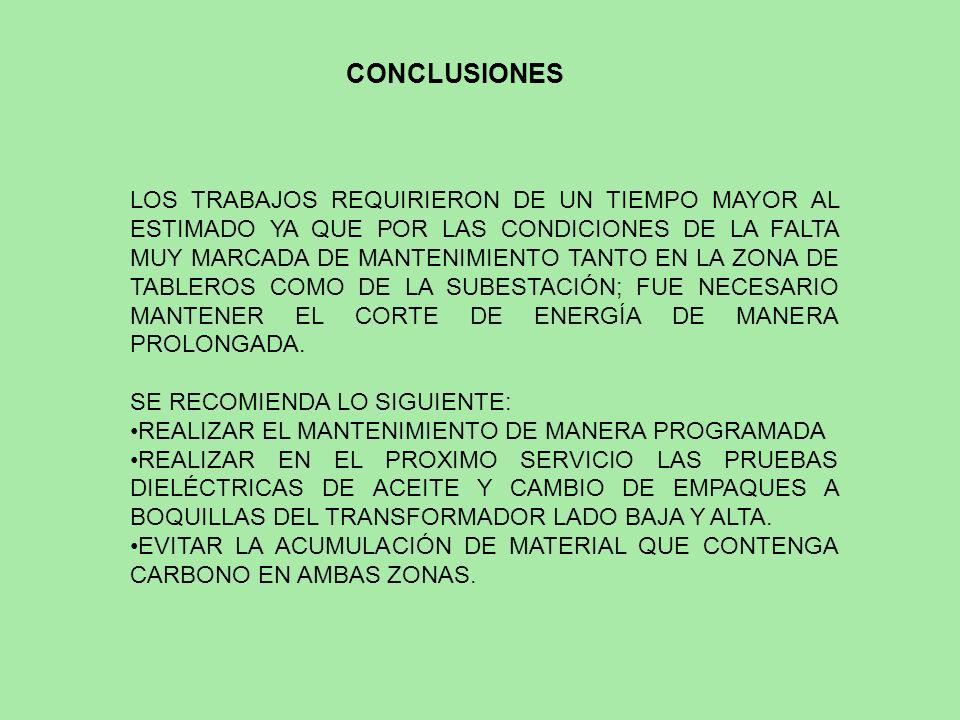

19 CONCLUSIONES LOS TRABAJOS REQUIRIERON DE UN TIEMPO MAYOR AL ESTIMADO YA QUE POR LAS CONDICIONES DE LA FALTA MUY MARCADA DE MANTENIMIENTO TANTO EN LA ZONA DE TABLEROS COMO DE LA SUBESTACIÓN; FUE NECESARIO MANTENER EL CORTE DE ENERGÍA DE MANERA PROLONGADA. SE RECOMIENDA LO SIGUIENTE: REALIZAR EL MANTENIMIENTO DE MANERA PROGRAMADA REALIZAR EN EL PROXIMO SERVICIO LAS PRUEBAS DIELÉCTRICAS DE ACEITE Y CAMBIO DE EMPAQUES A BOQUILLAS DEL TRANSFORMADOR LADO BAJA Y ALTA. EVITAR LA ACUMULACIÓN DE MATERIAL QUE CONTENGA CARBONO EN AMBAS ZONAS.
