1 Elementos del Diseño de Puentes Prof Jorge O. Medina M. Facultad de Arquitectura y Diseño Universidad de Los Andes Mayo 2006

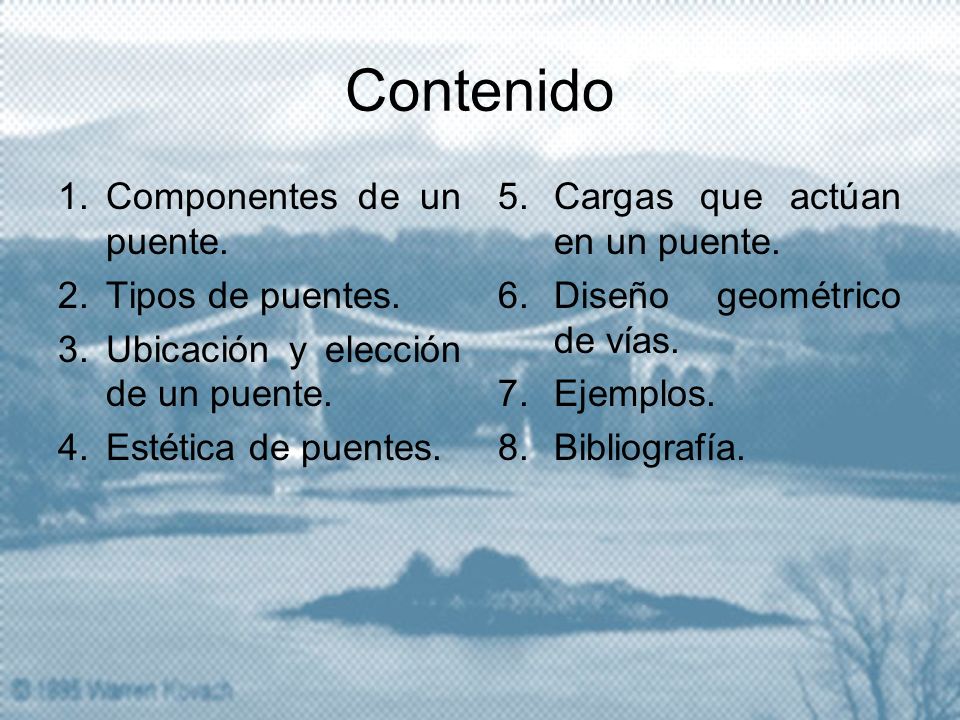

2 Contenido 1.Componentes de un puente. 2.Tipos de puentes. 3.Ubicación y elección de un puente. 4.Estética de puentes. 5.Cargas que actúan en un puente. 6.Diseño geométrico de vías. 7.Ejemplos. 8.Bibliografía.

3 Componentes de un Puente

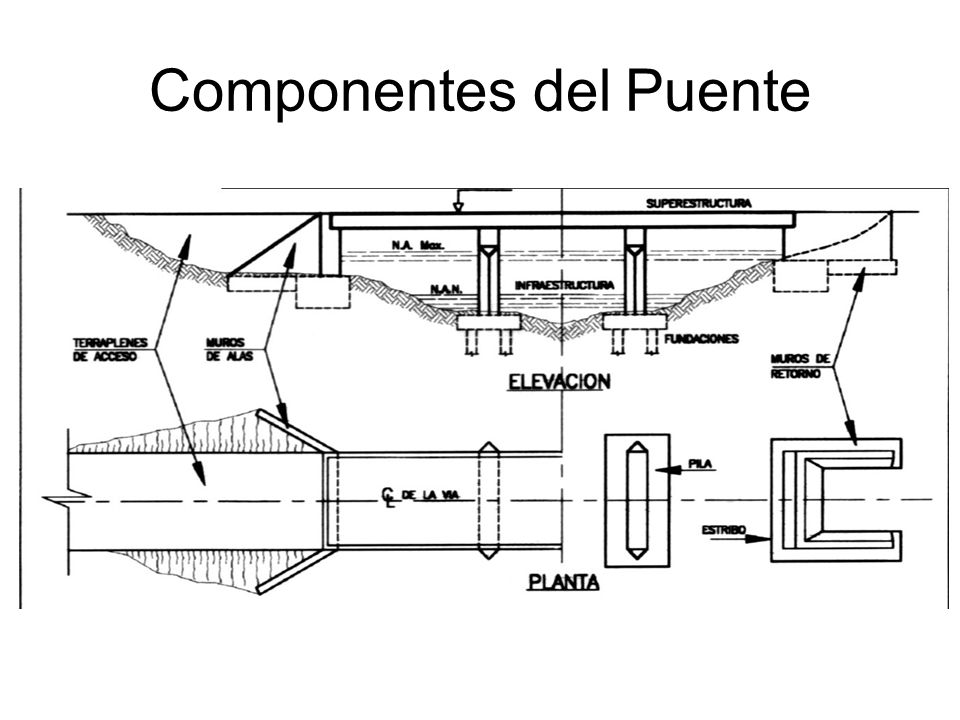

4 Componentes del Puente

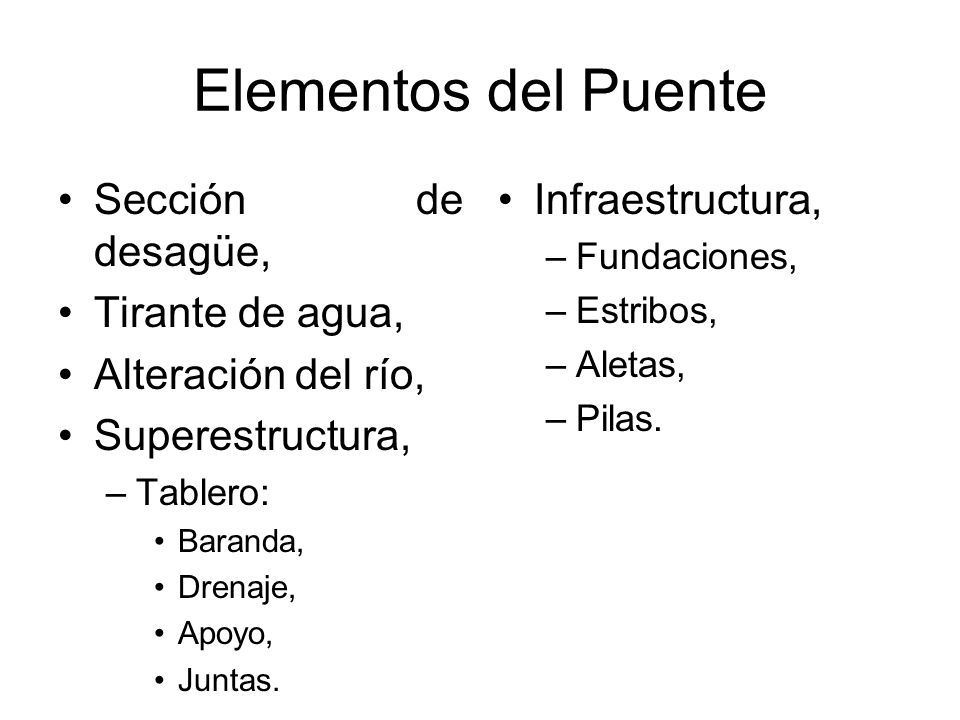

5 Elementos del Puente Sección de desagüe, Tirante de agua, Alteración del río, Superestructura, –Tablero: Baranda, Drenaje, Apoyo, Juntas. Infraestructura, –Fundaciones, –Estribos, –Aletas, –Pilas.

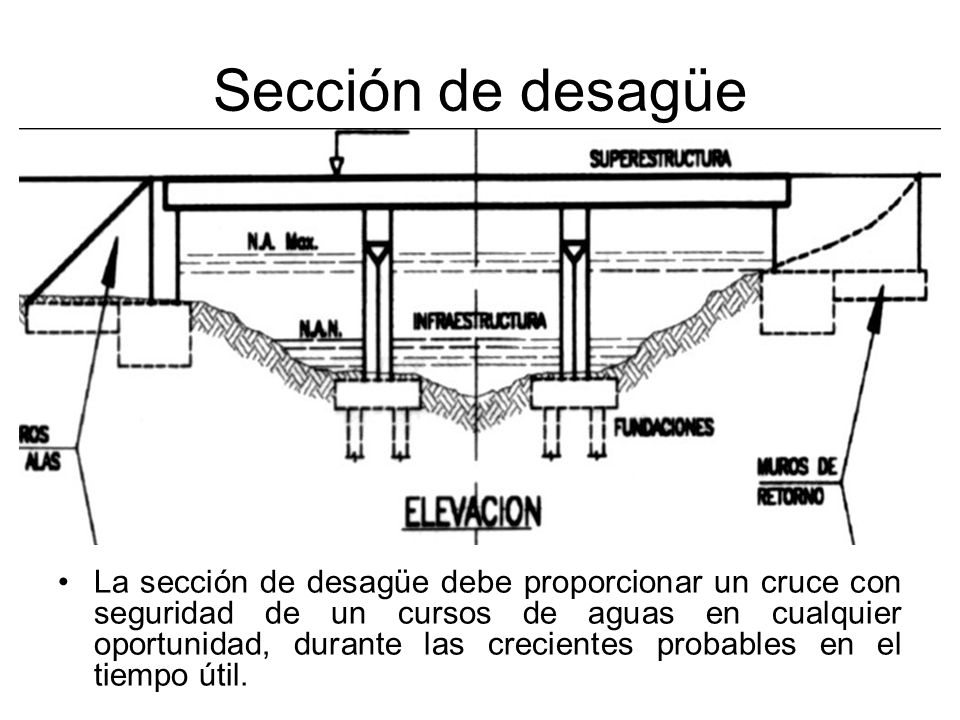

6 Sección de desagüe La sección de desagüe debe proporcionar un cruce con seguridad de un cursos de aguas en cualquier oportunidad, durante las crecientes probables en el tiempo útil.

7 Tirante de Aire Distancia entre el nivel máximo de aguas y la parte inferior del tablero.

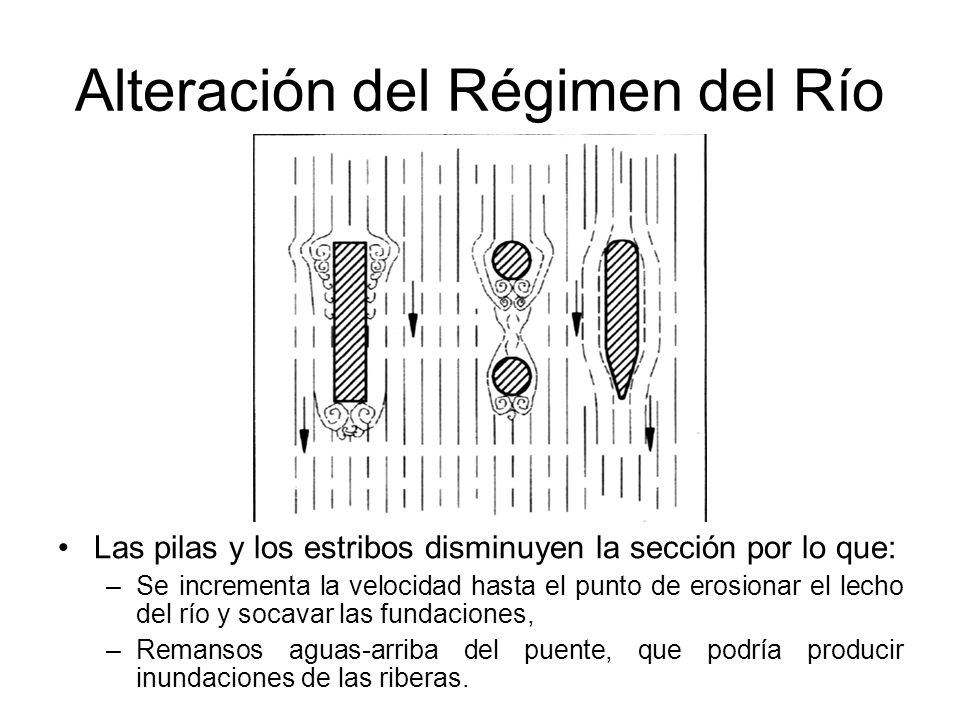

8 Alteración del Régimen del Río Las pilas y los estribos disminuyen la sección por lo que: –Se incrementa la velocidad hasta el punto de erosionar el lecho del río y socavar las fundaciones, –Remansos aguas-arriba del puente, que podría producir inundaciones de las riberas.

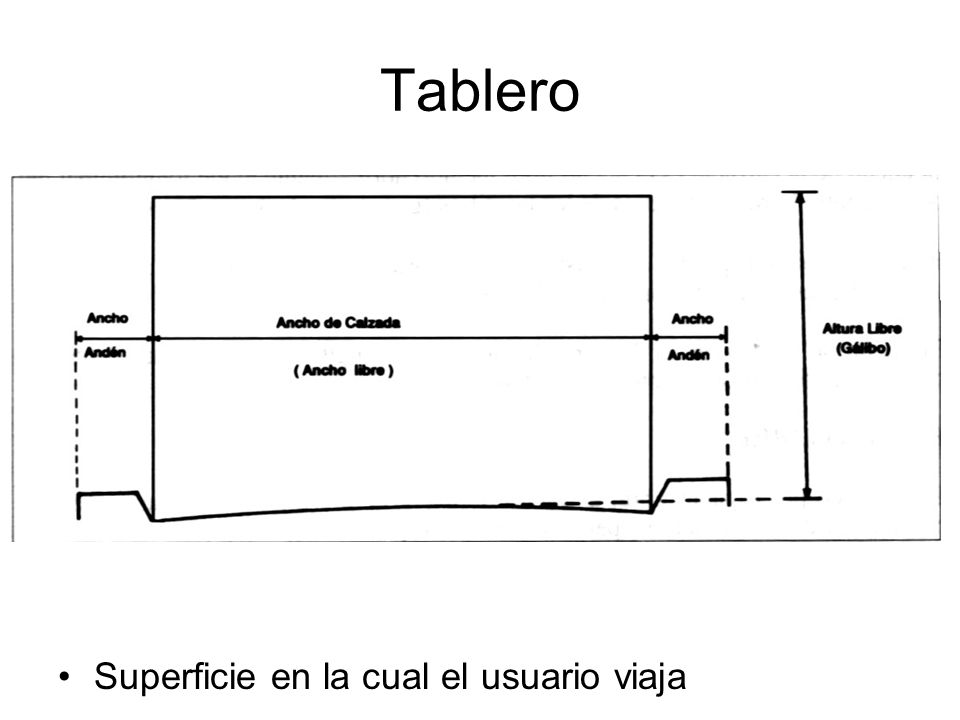

9 Tablero Superficie en la cual el usuario viaja

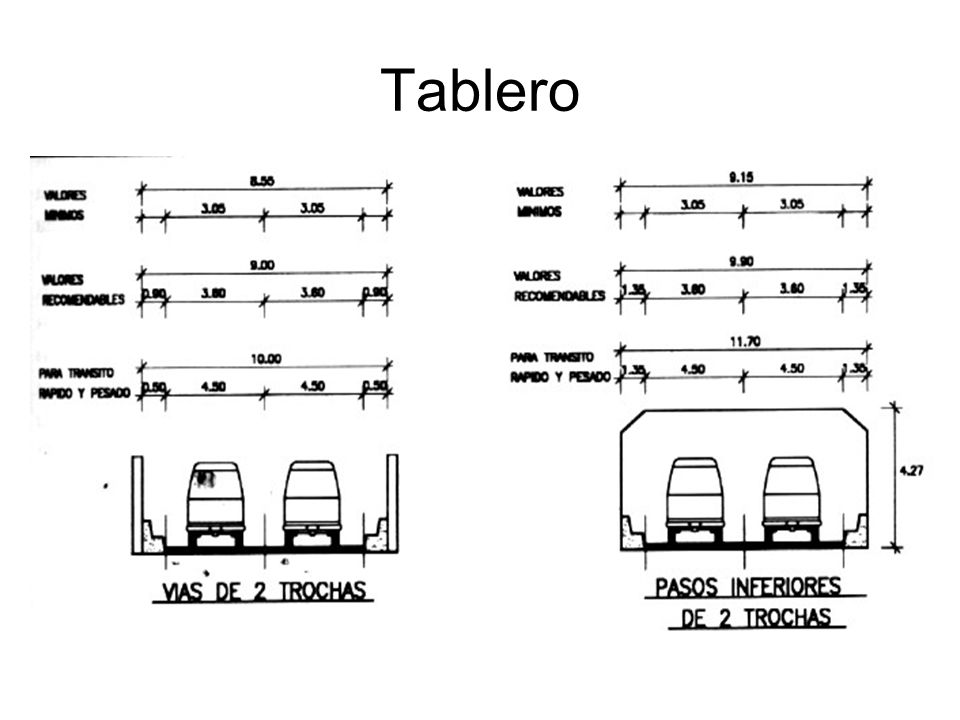

10 Tablero

11

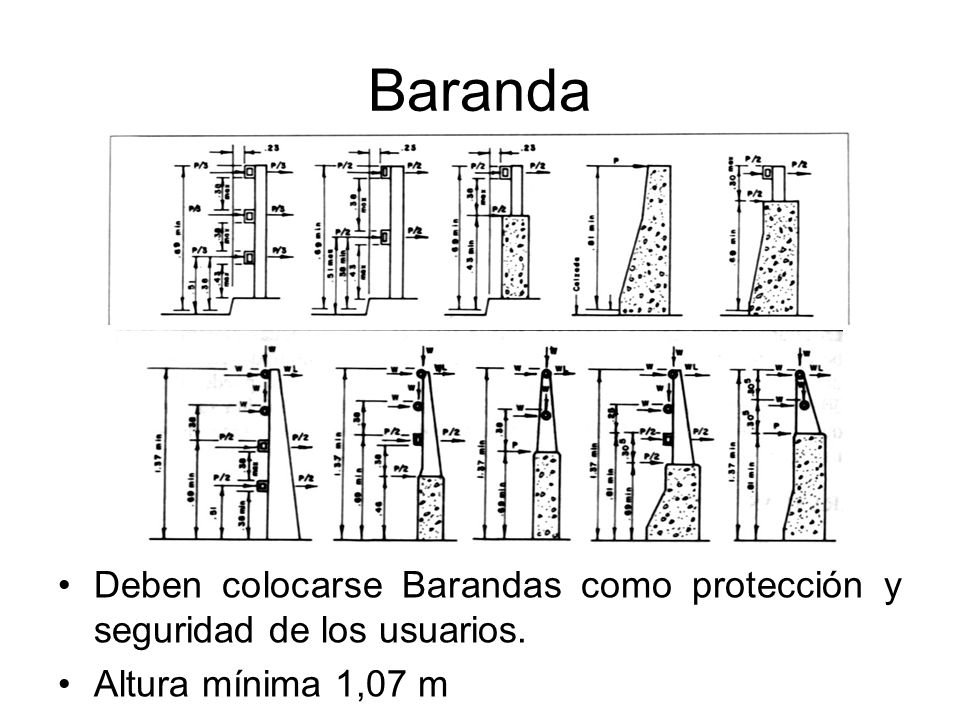

12 Baranda Deben colocarse Barandas como protección y seguridad de los usuarios. Altura mínima 1,07 m

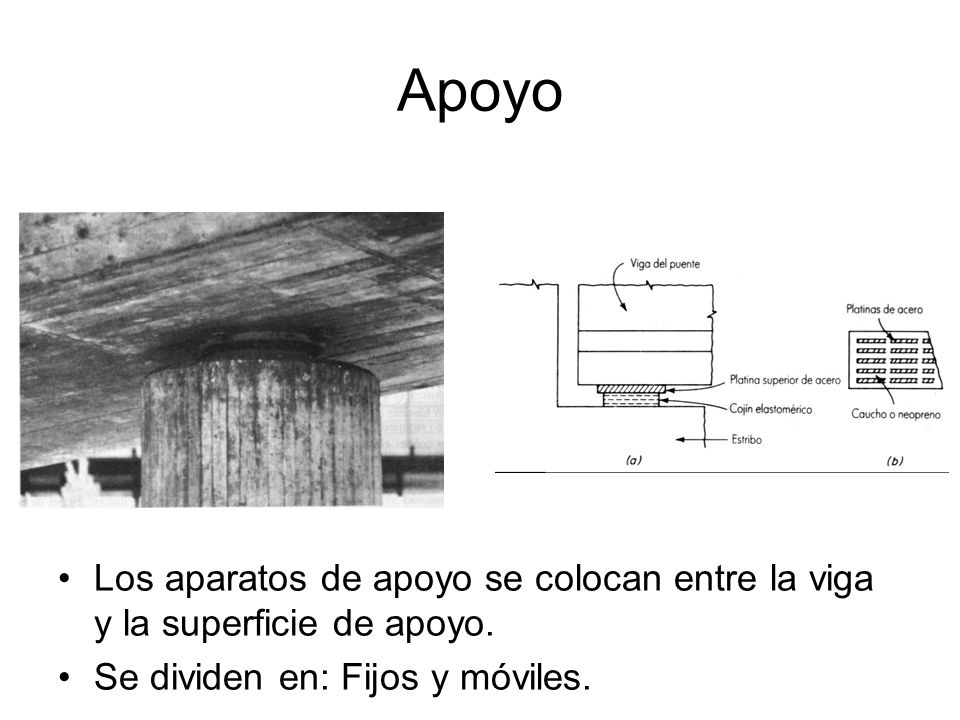

13 Apoyo Los aparatos de apoyo se colocan entre la viga y la superficie de apoyo. Se dividen en: Fijos y móviles.

14 Juntas Los borde del estribo y el tablero del puente deben ser protegidos.

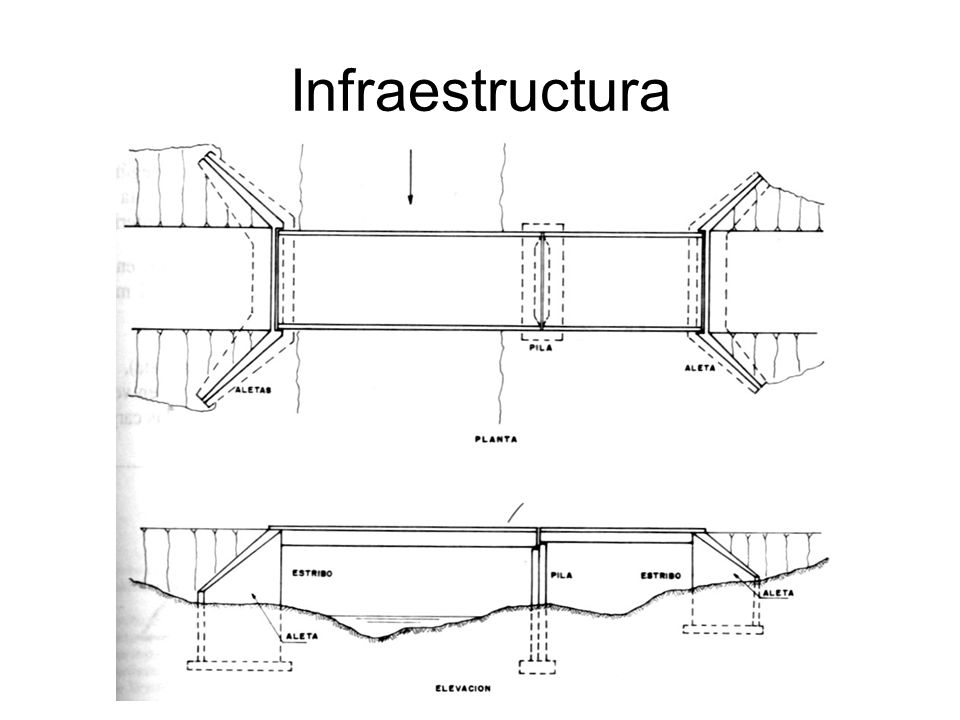

15 Infraestructura

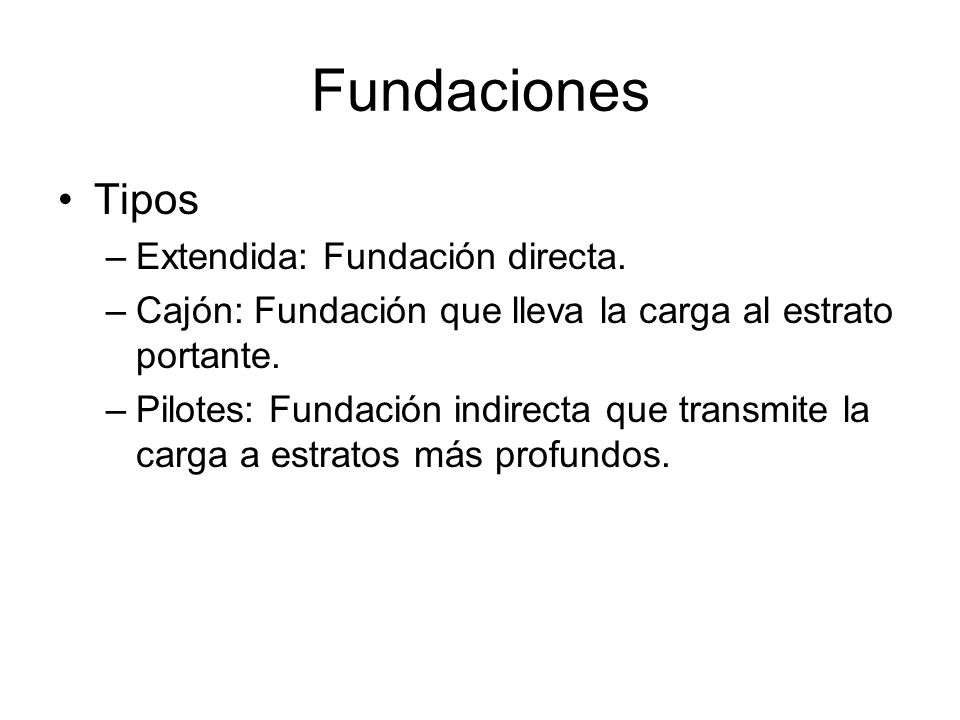

16 Fundaciones Tipos –Extendida: Fundación directa. –Cajón: Fundación que lleva la carga al estrato portante. –Pilotes: Fundación indirecta que transmite la carga a estratos más profundos.

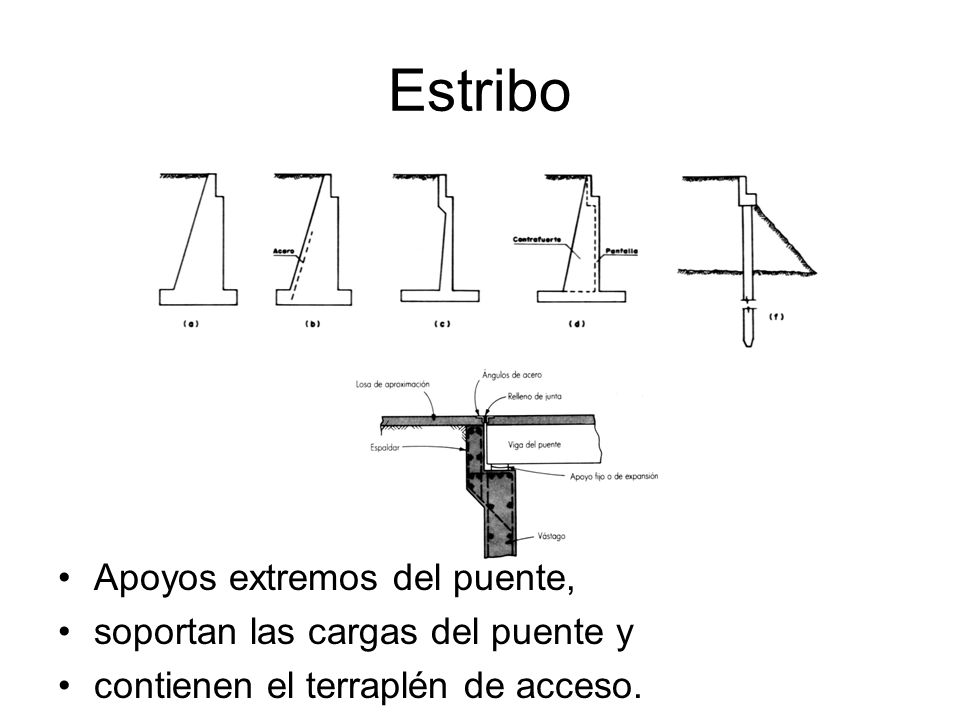

17 Estribo Apoyos extremos del puente, soportan las cargas del puente y contienen el terraplén de acceso.

18 Aletas Contienen el terraplén de acceso y Protegen el terraplén del cauce de la corriente.

19 Pilas Apoyos intermedios del puentes.

20 Tipos de Puentes

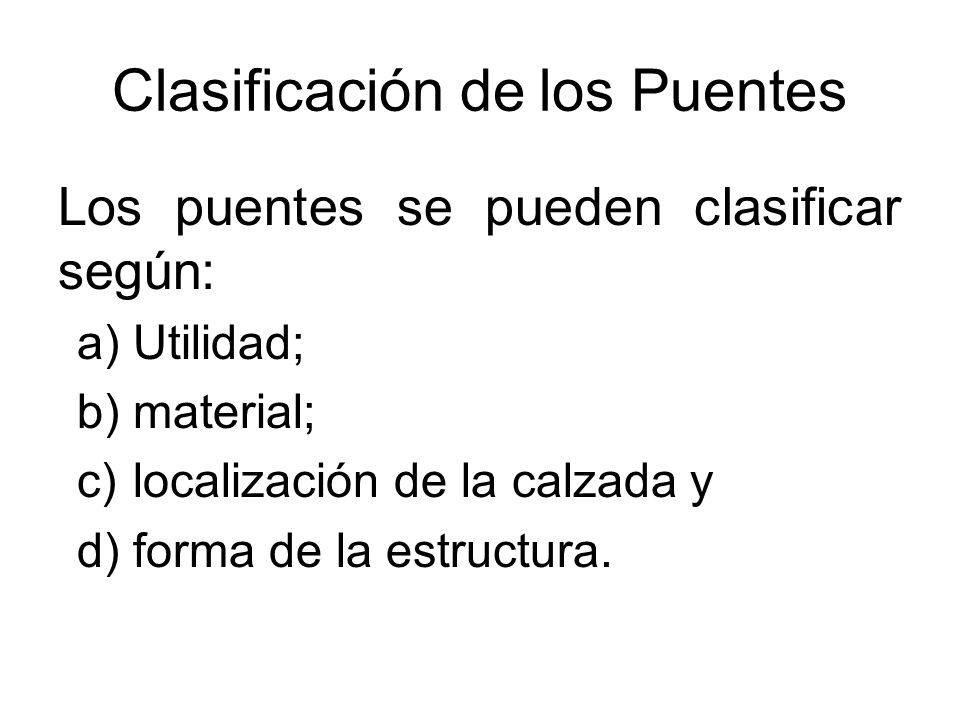

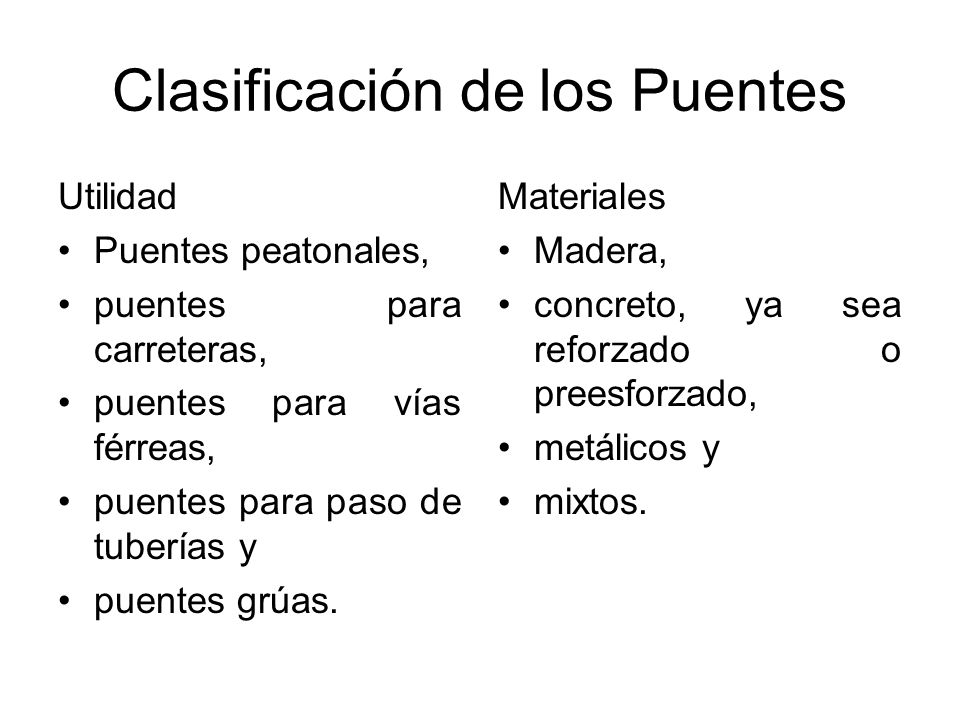

21 Clasificación de los Puentes Los puentes se pueden clasificar según: a)Utilidad; b)material; c)localización de la calzada y d)forma de la estructura.

22 Clasificación de los Puentes Utilidad Puentes peatonales, puentes para carreteras, puentes para vías férreas, puentes para paso de tuberías y puentes grúas. Materiales Madera, concreto, ya sea reforzado o preesforzado, metálicos y mixtos.

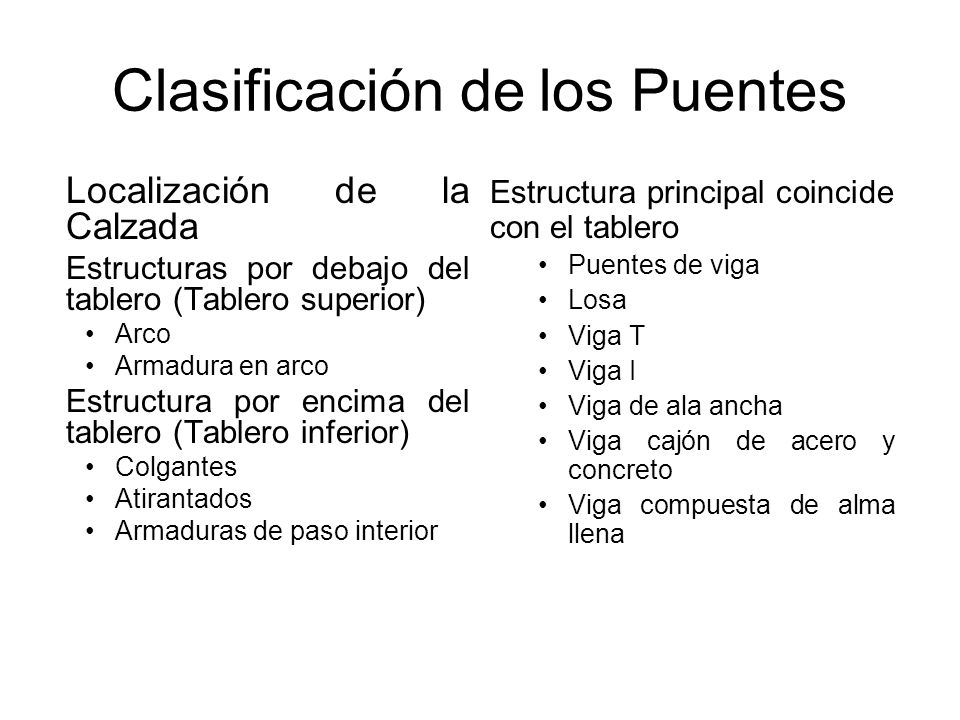

23 Clasificación de los Puentes Localización de la Calzada Estructuras por debajo del tablero (Tablero superior) Arco Armadura en arco Estructura por encima del tablero (Tablero inferior) Colgantes Atirantados Armaduras de paso interior Estructura principal coincide con el tablero Puentes de viga Losa Viga T Viga I Viga de ala ancha Viga cajón de acero y concreto Viga compuesta de alma llena

24 Forma de la estructura Losa, vigas, armadura, arco, atirantado y colgante.

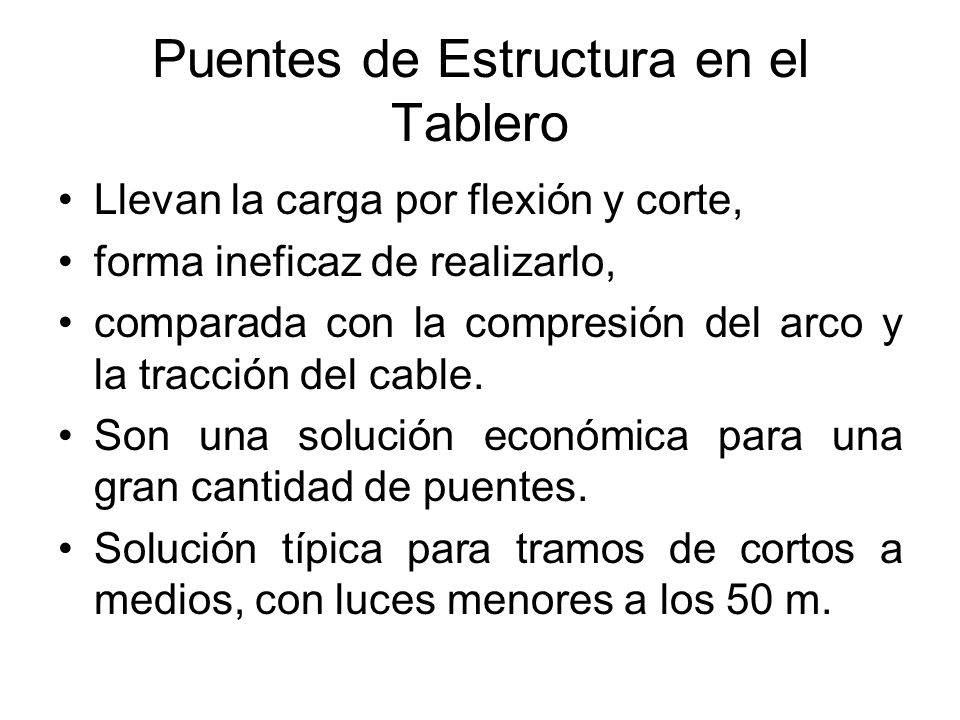

25 Puentes de Estructura en el Tablero Llevan la carga por flexión y corte, forma ineficaz de realizarlo, comparada con la compresión del arco y la tracción del cable. Son una solución económica para una gran cantidad de puentes. Solución típica para tramos de cortos a medios, con luces menores a los 50 m.

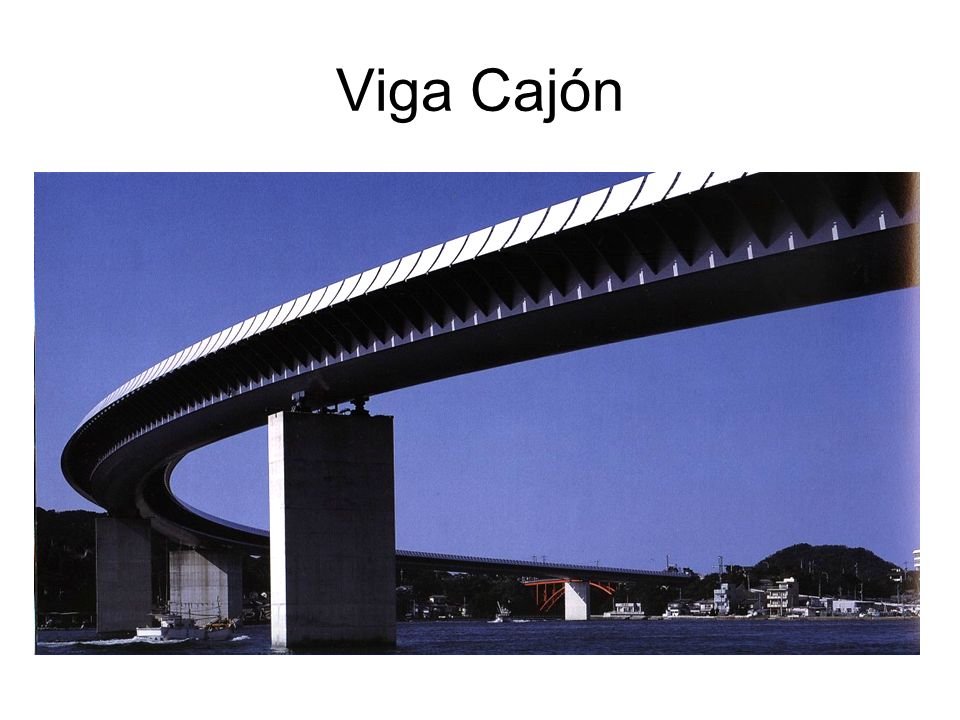

26 Viga Cajón

27 Viga

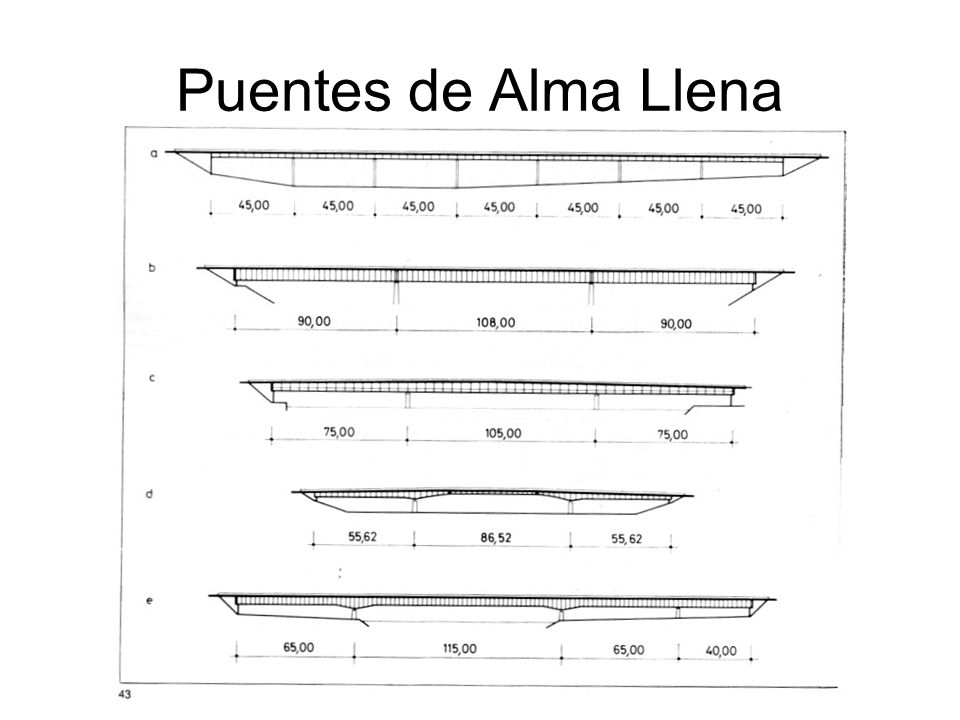

28 Puentes de Alma Llena

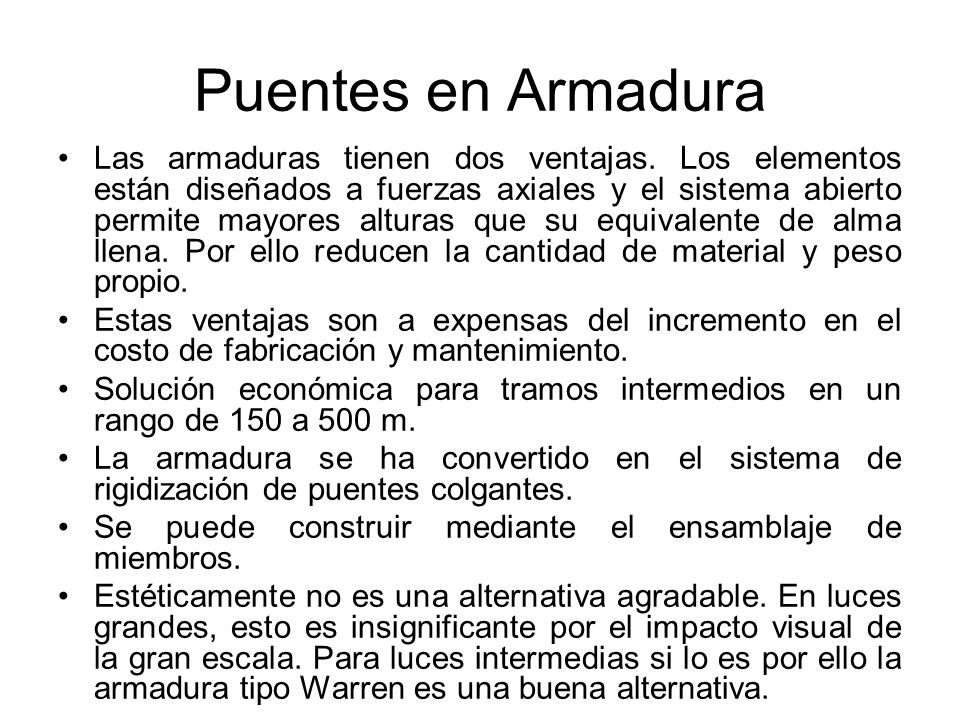

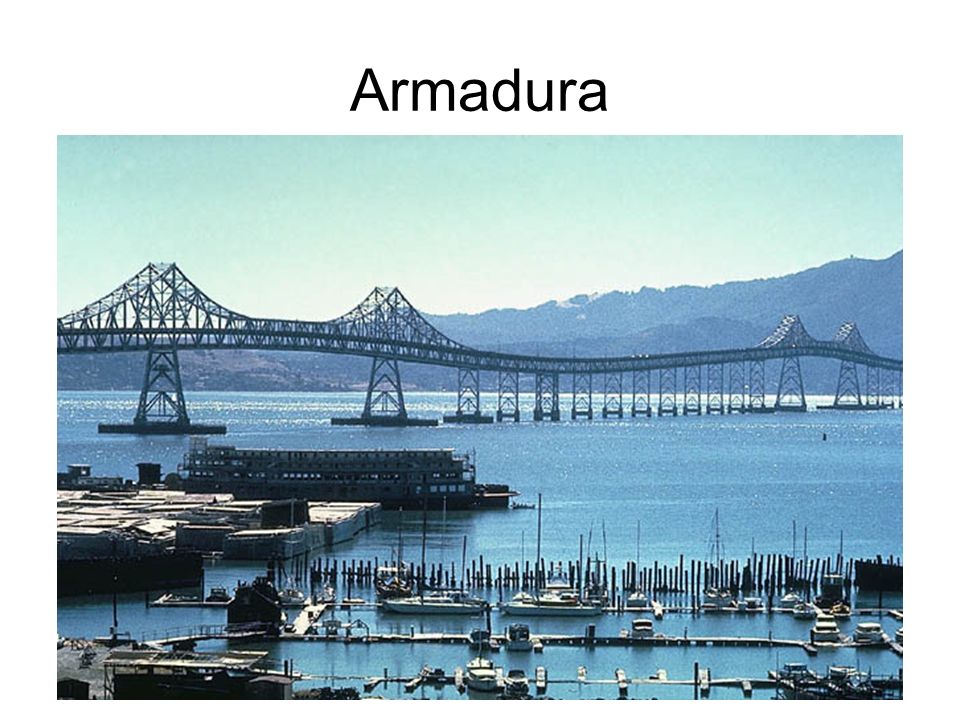

29 Puentes en Armadura Las armaduras tienen dos ventajas. Los elementos están diseñados a fuerzas axiales y el sistema abierto permite mayores alturas que su equivalente de alma llena. Por ello reducen la cantidad de material y peso propio. Estas ventajas son a expensas del incremento en el costo de fabricación y mantenimiento. Solución económica para tramos intermedios en un rango de 150 a 500 m. La armadura se ha convertido en el sistema de rigidización de puentes colgantes. Se puede construir mediante el ensamblaje de miembros. Estéticamente no es una alternativa agradable. En luces grandes, esto es insignificante por el impacto visual de la gran escala. Para luces intermedias si lo es por ello la armadura tipo Warren es una buena alternativa.

30 Armadura

31

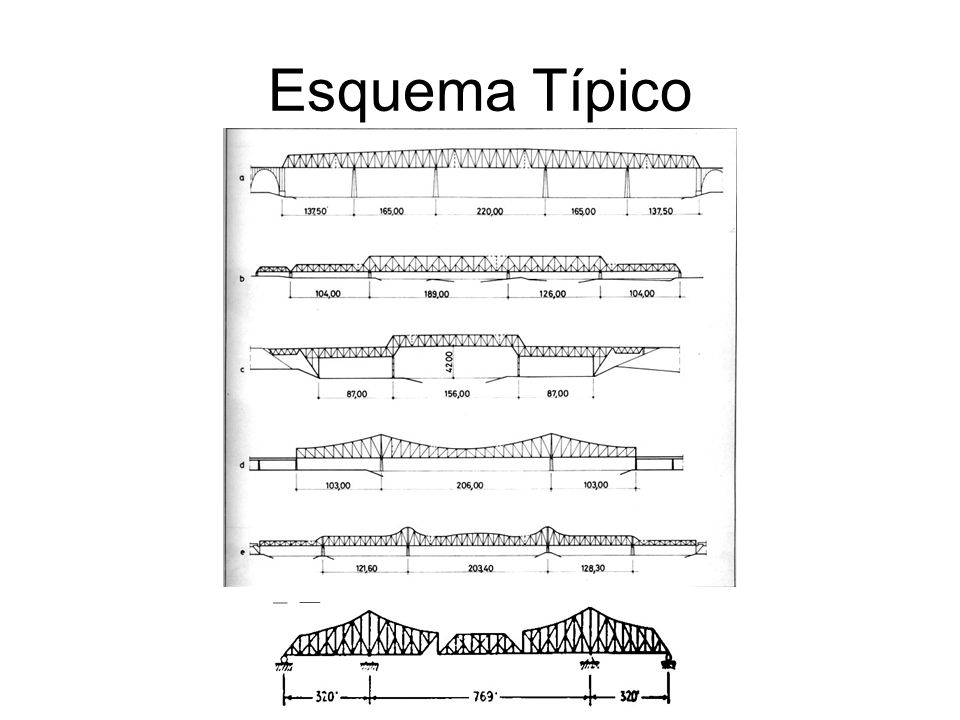

32 Esquema Típico

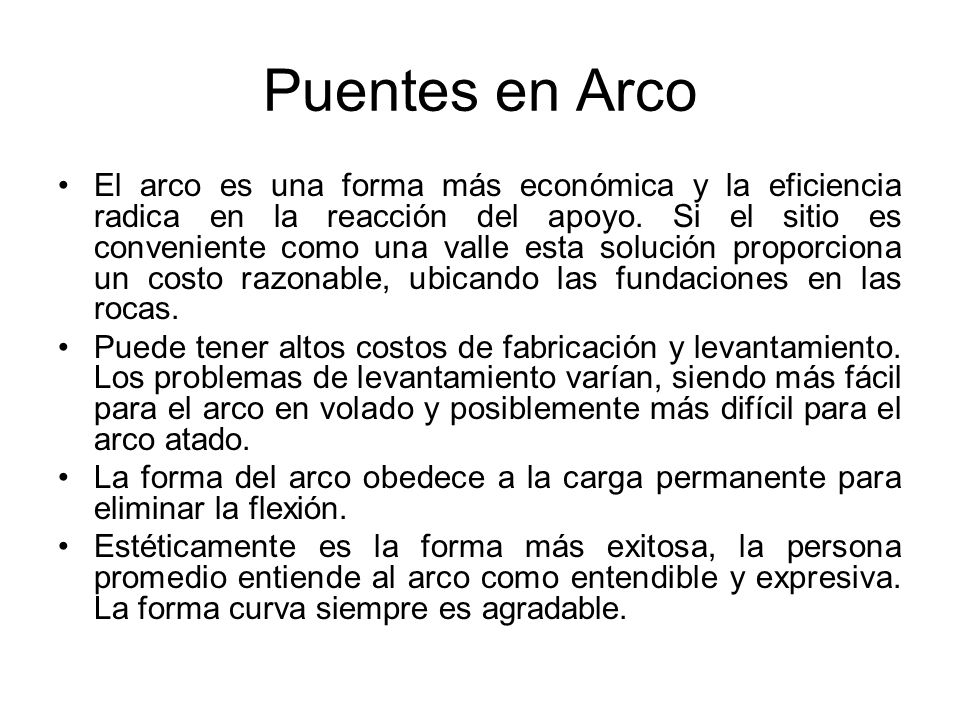

33 Puentes en Arco El arco es una forma más económica y la eficiencia radica en la reacción del apoyo. Si el sitio es conveniente como una valle esta solución proporciona un costo razonable, ubicando las fundaciones en las rocas. Puede tener altos costos de fabricación y levantamiento. Los problemas de levantamiento varían, siendo más fácil para el arco en volado y posiblemente más difícil para el arco atado. La forma del arco obedece a la carga permanente para eliminar la flexión. Estéticamente es la forma más exitosa, la persona promedio entiende al arco como entendible y expresiva. La forma curva siempre es agradable.

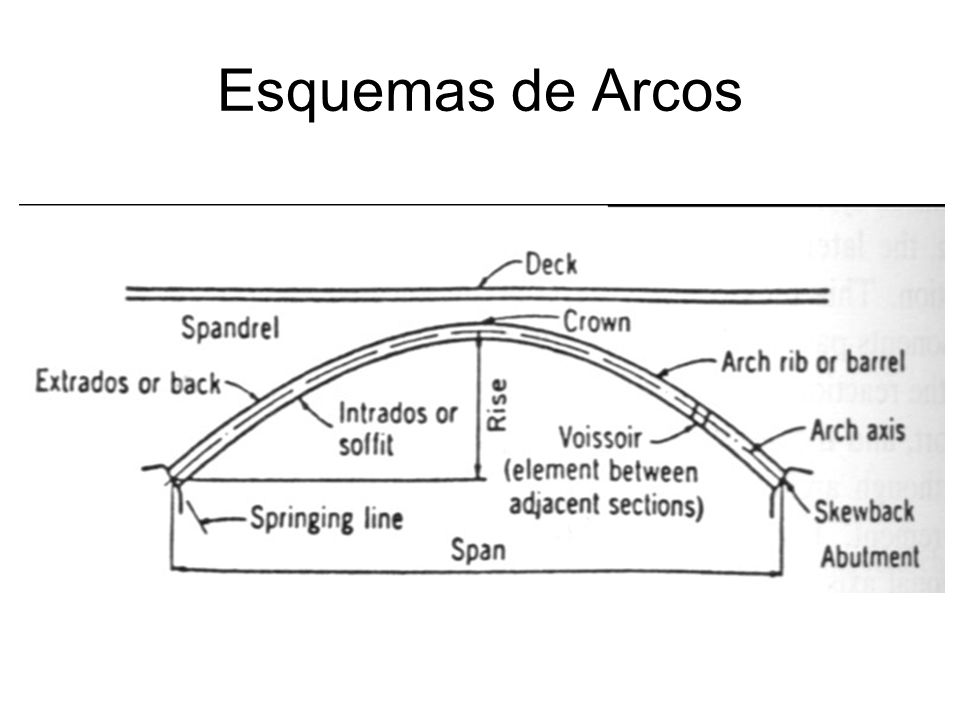

34 Esquemas de Arcos

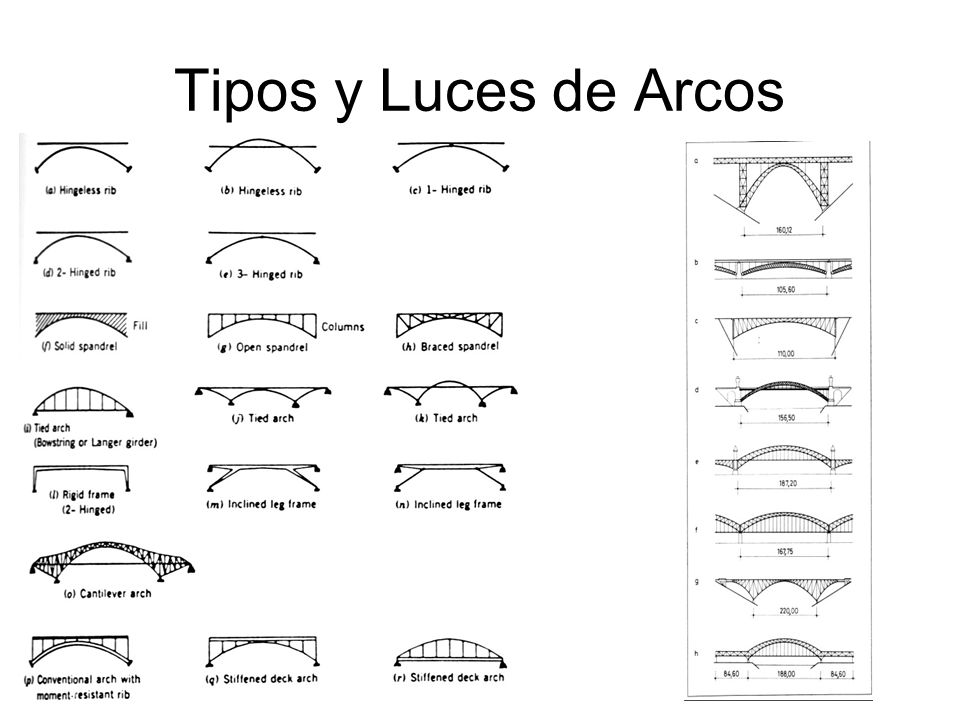

35 Tipos y Luces de Arcos

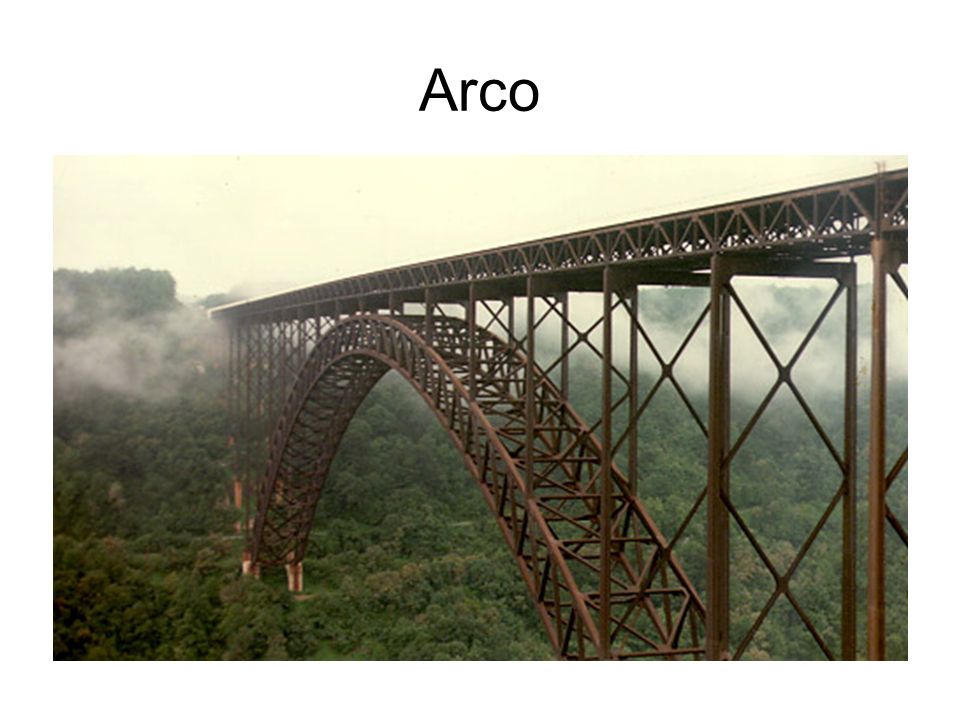

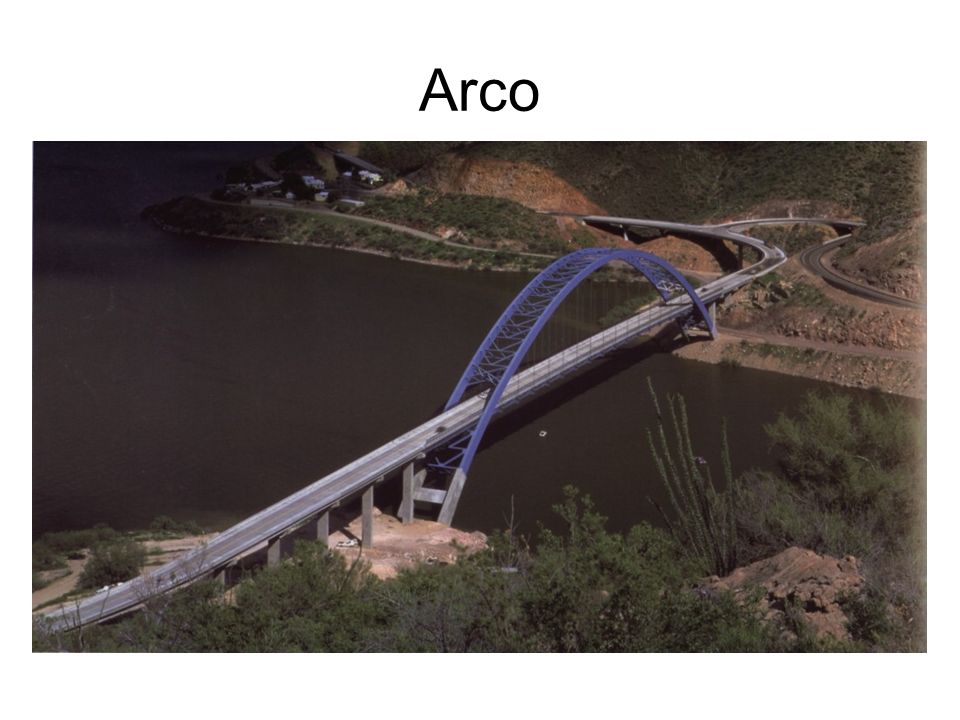

36 Arco

37

38 Puentes Atirantado Solución económica por el uso de cables de alta resistencia. Los cables son rectos, por ello más rígidos que el sistema de puente colgante. Los cables se anclan en el tablero, generando compresión en tablero por ello los hechos en concreto armado son ideales por resistir compresión. La longitud de cada cable es menor a la luz del puente, por ello se construyen con cables completos que se llevan a obra y se tensan sin necesidad de ser fabricados (hilados) en obra. Libertad para escoger el arreglo estructural. Es poco eficiente para carga permanente, mejor para carga variable que el puente colgante. Por ello, no es útil en grandes luces, el rango económico está entre los 100 y 350 m. Los cables se pueden colocar en la línea central. Los cables facilitan el levantamiento del puente, construyéndose en volados con contrapesos. No se ha detectado hasta la fecha inestabilidad aerodinámica.

39 Esquema de Cables y Torres

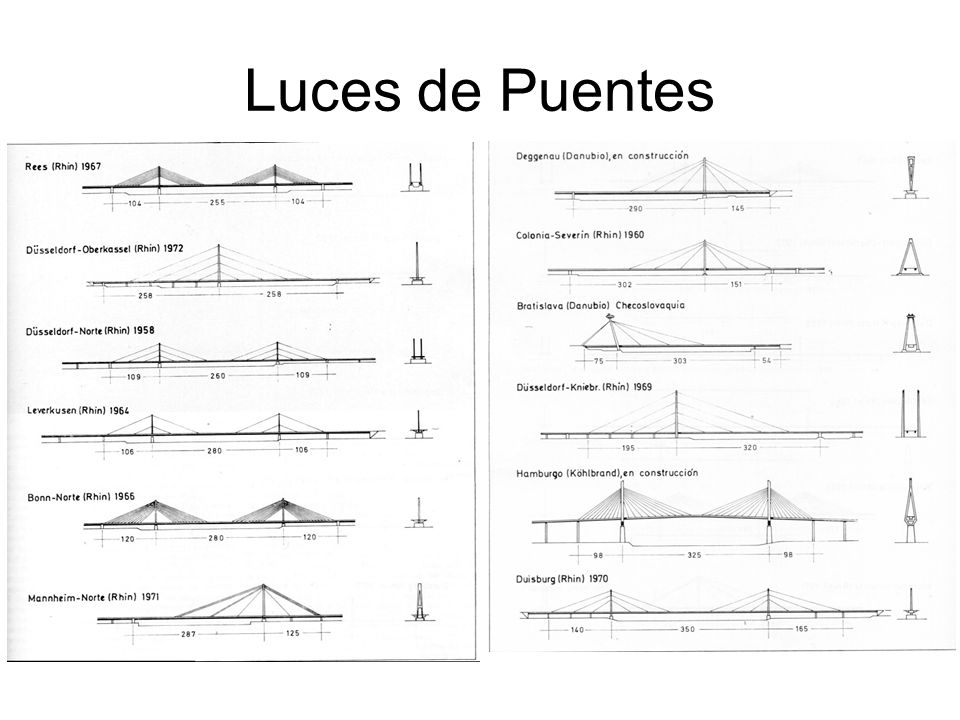

40 Luces de Puentes

41

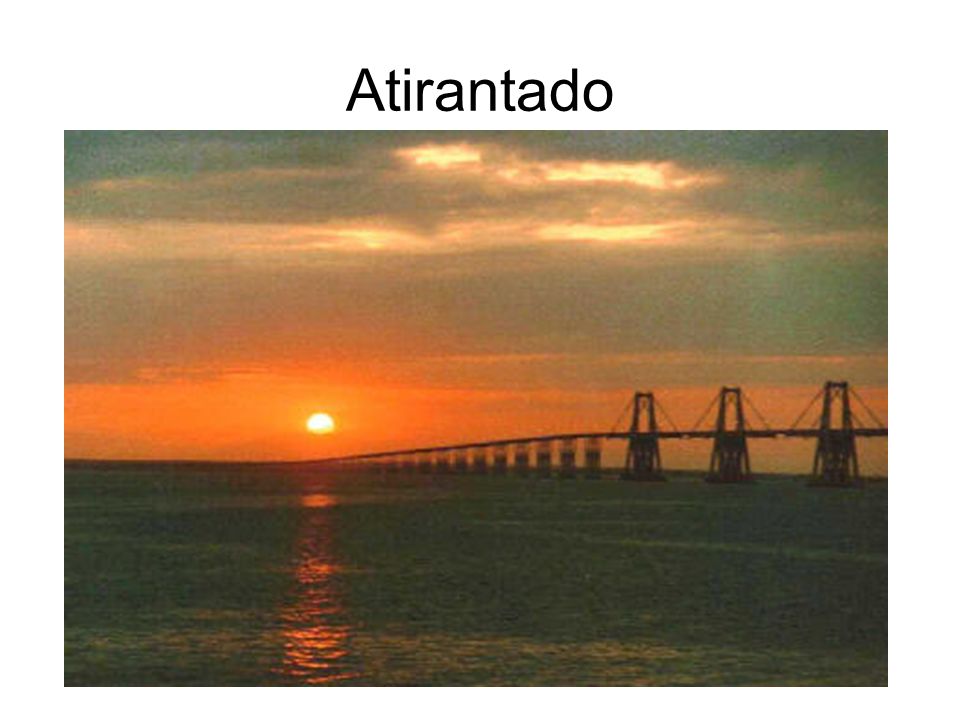

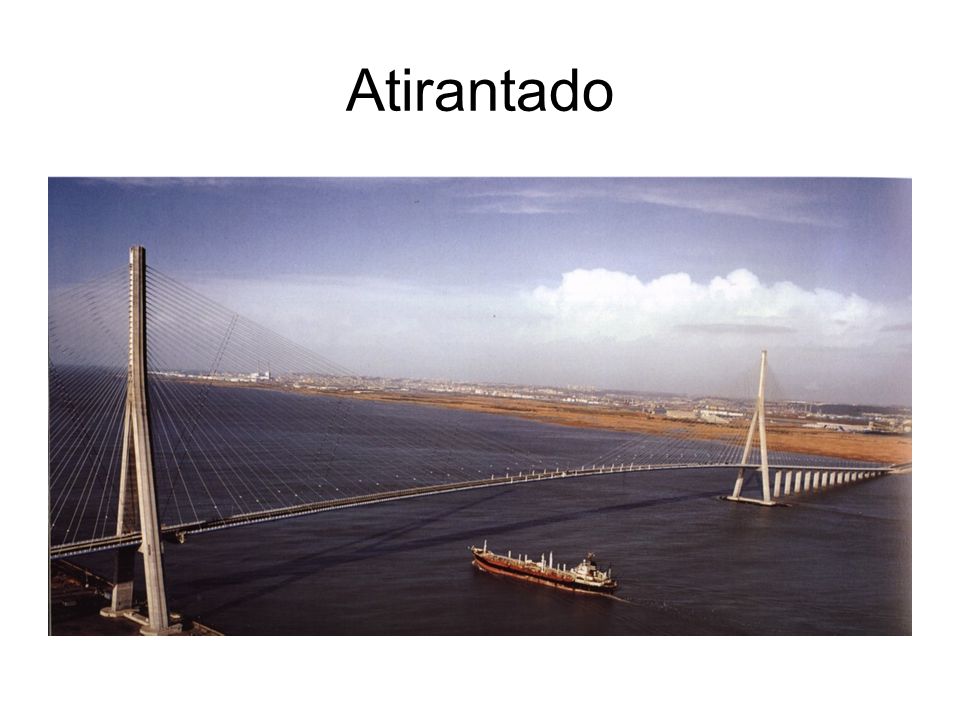

42 Atirantado

43

44 Puentes Colgantes El principal elemento es el cable que trasmite las cargas a las torres y anclajes. Construido con acero de alta resistencia El tablero se cuelga de los cables por tensores de alta tensión. Lo económico del cable se contrasta con el costo de las torres y los anclajes. Este último puede ser muy alto en terreno de fundación limitado. El cable se rigidiza mediante una cercha o vigas en el tablero. Este sistema sirve para controlar el movimiento aerodinámico y limitar las deformaciones del tablero La altura de la torre es una desventaja en zonas cercanas a aeropuertos. Es la única solución para tramos por encima de los 600 m, y compite en tramos hasta de 300 m. En tramos más cortos se han hecho incluso para pasarelas.

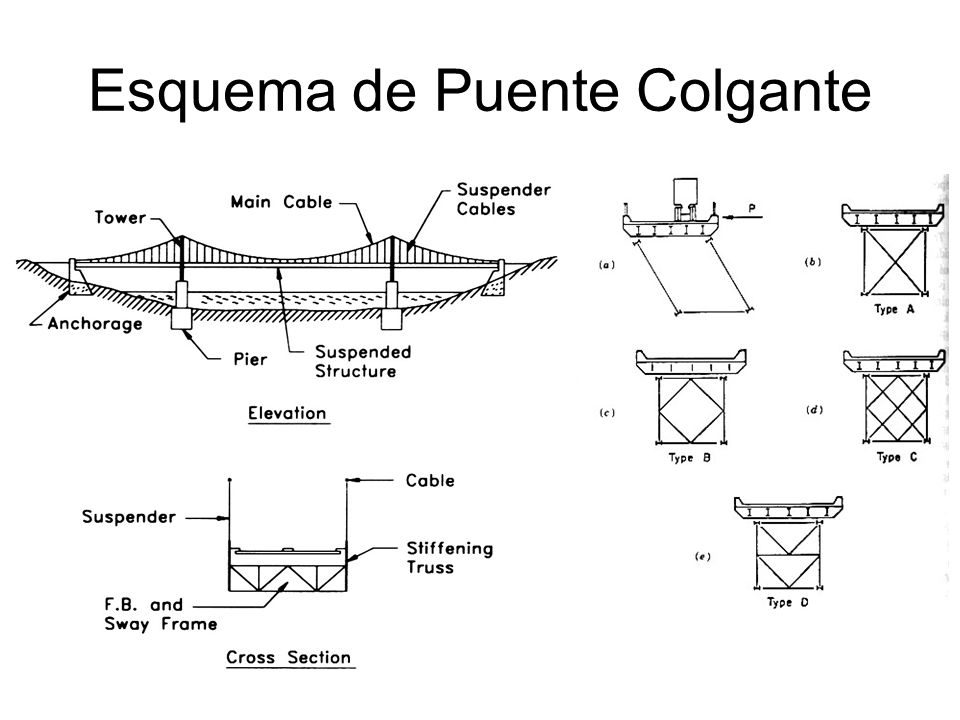

45 Esquema de Puente Colgante

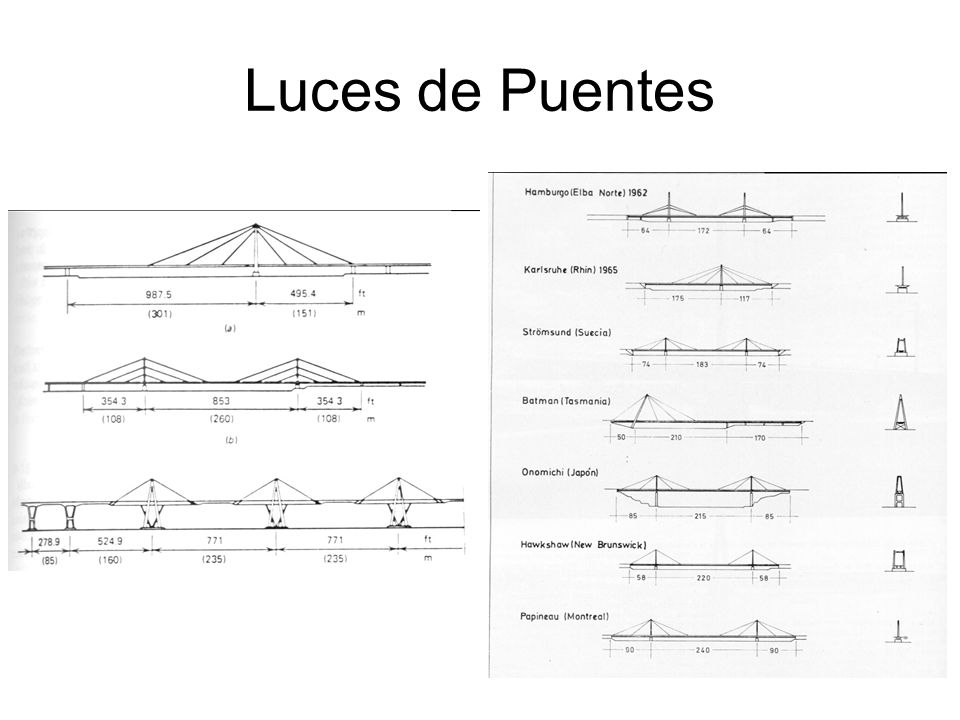

46 Luces de Puentes

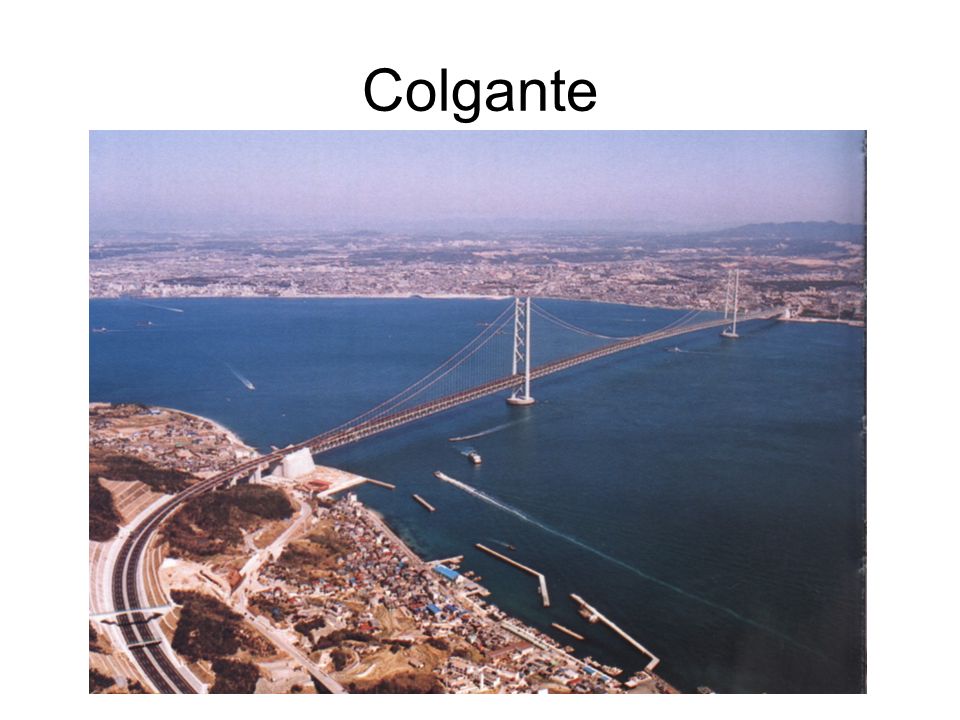

47 Colgante

48

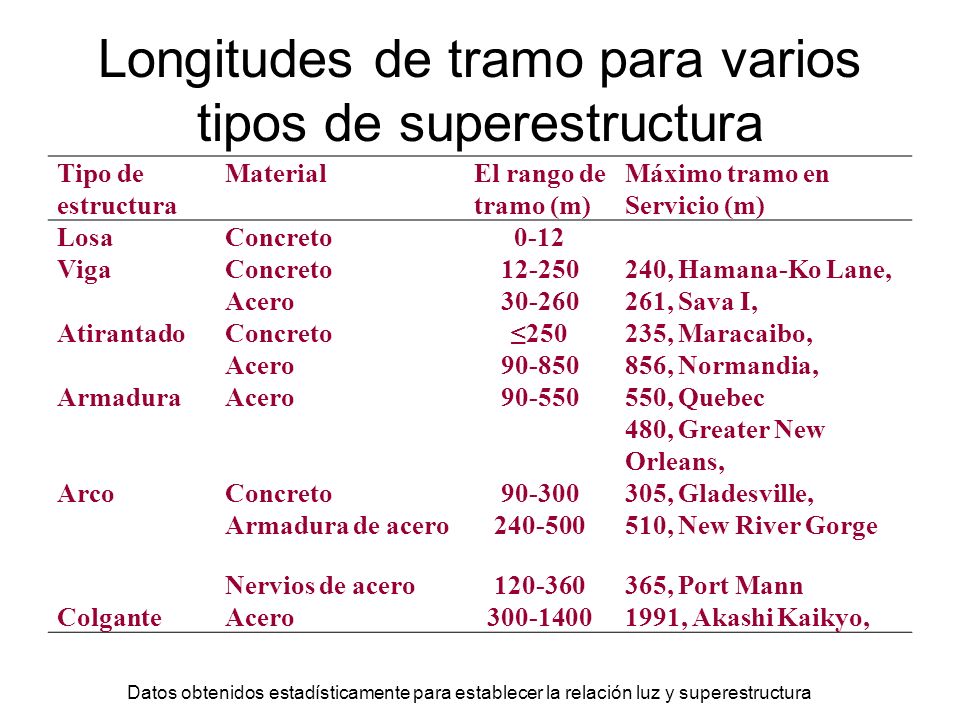

49 Longitudes de tramo para varios tipos de superestructura Tipo de estructura MaterialEl rango de tramo (m) Máximo tramo en Servicio (m) LosaConcreto0-12 VigaConcreto , Hamana-Ko Lane, Acero , Sava I, AtirantadoConcreto250235, Maracaibo, Acero , Normandia, ArmaduraAcero , Quebec 480, Greater New Orleans, ArcoConcreto , Gladesville, Armadura de acero , New River Gorge Nervios de acero , Port Mann ColganteAcero , Akashi Kaikyo, Datos obtenidos estadísticamente para establecer la relación luz y superestructura

50 Ubicación y elección del Puente

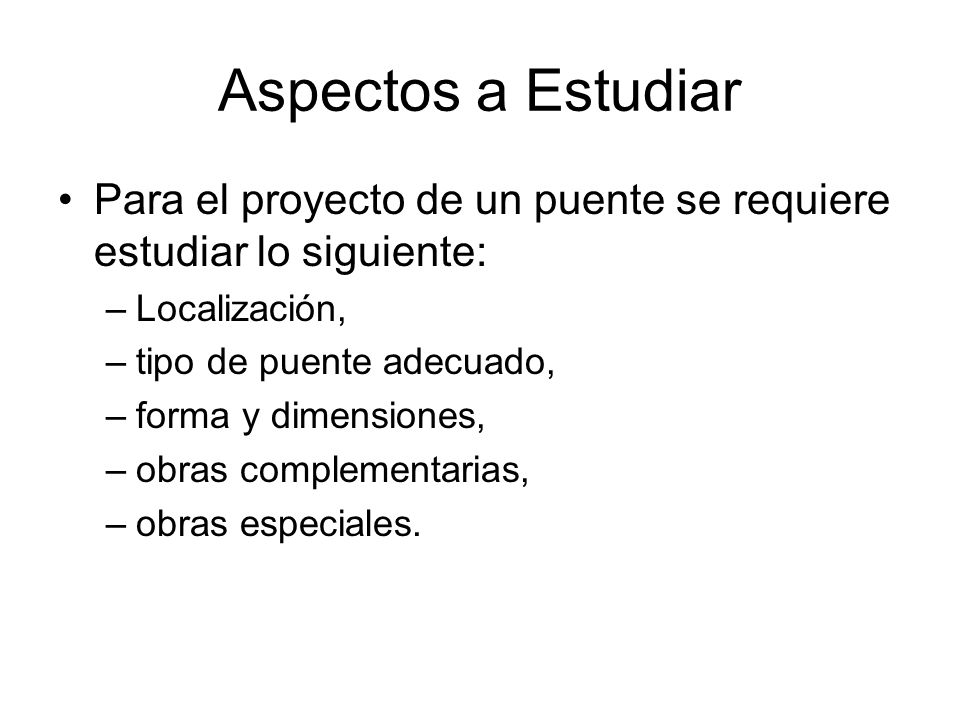

51 Aspectos a Estudiar Para el proyecto de un puente se requiere estudiar lo siguiente: –Localización, –tipo de puente adecuado, –forma y dimensiones, –obras complementarias, –obras especiales.

52 Localización Para la ubicación del puente se debe considerar lo siguiente: –sitio (ancho de la depresión, sección desagüe, necesidad de subdivisión), –características del subsuelo, –propósito (provisional, carretero, ferrocarilero, urbano, viaducto), –alineamiento, –pendiente longitudinal, –rasante, –facilidades de construcción y mantenimiento, –aspecto estético en relación con el medio ambiente,

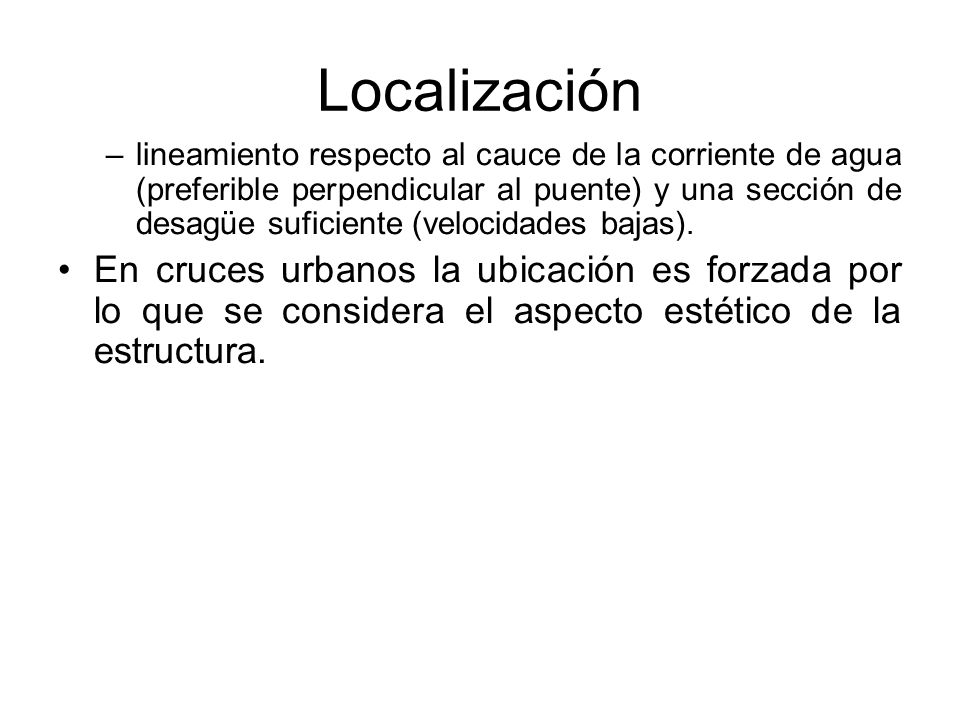

53 Localización –lineamiento respecto al cauce de la corriente de agua (preferible perpendicular al puente) y una sección de desagüe suficiente (velocidades bajas). En cruces urbanos la ubicación es forzada por lo que se considera el aspecto estético de la estructura.

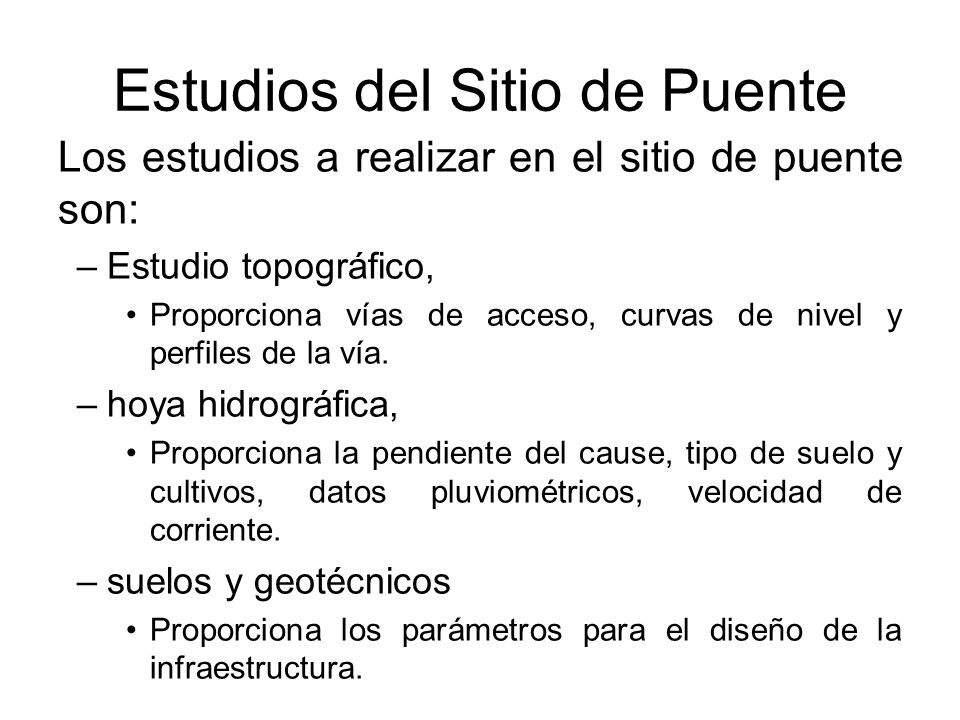

54 Estudios del Sitio de Puente Los estudios a realizar en el sitio de puente son: –Estudio topográfico, Proporciona vías de acceso, curvas de nivel y perfiles de la vía. –hoya hidrográfica, Proporciona la pendiente del cause, tipo de suelo y cultivos, datos pluviométricos, velocidad de corriente. –suelos y geotécnicos Proporciona los parámetros para el diseño de la infraestructura.

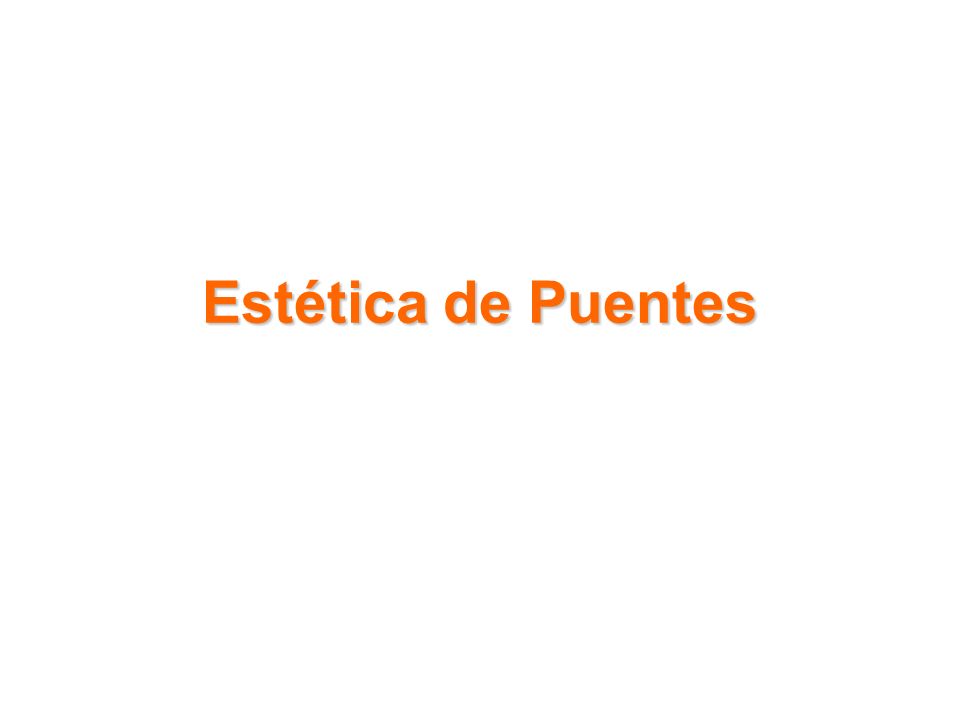

55 Estética de Puentes

56 Principios básicos a considerar en la concepción y el diseño de un puente: –forma estructural, –integración con el sitio.

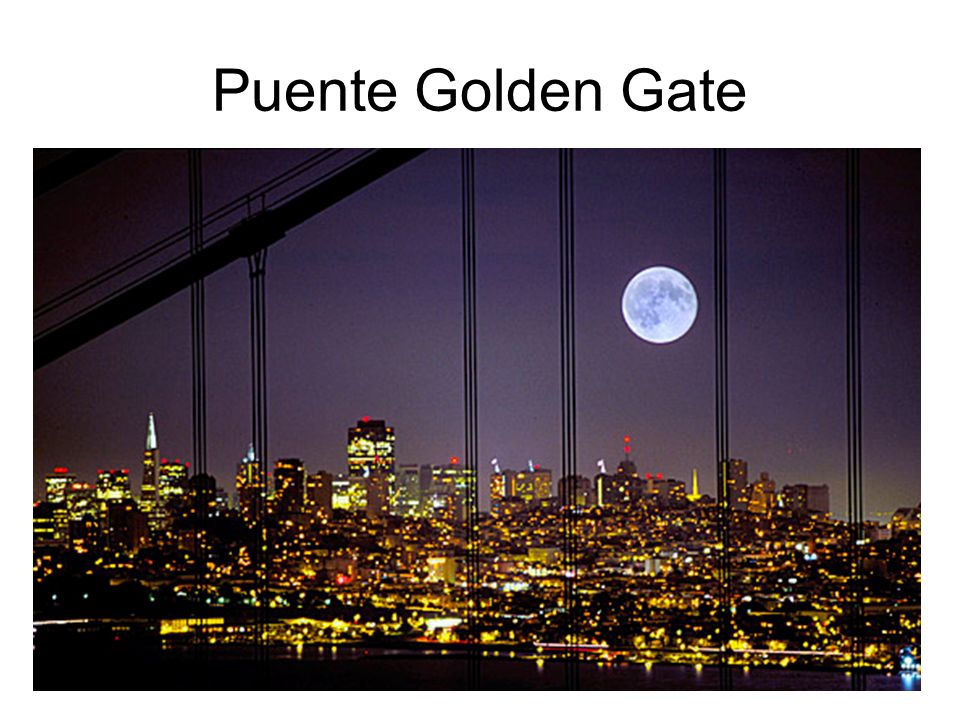

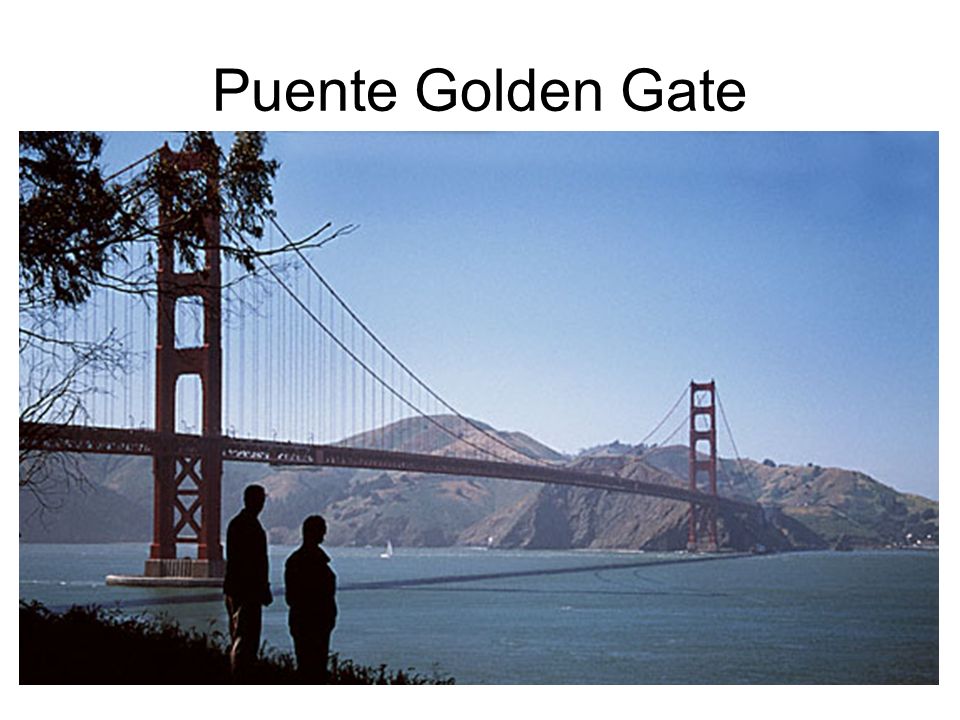

57 Puente Golden Gate

58

59

60

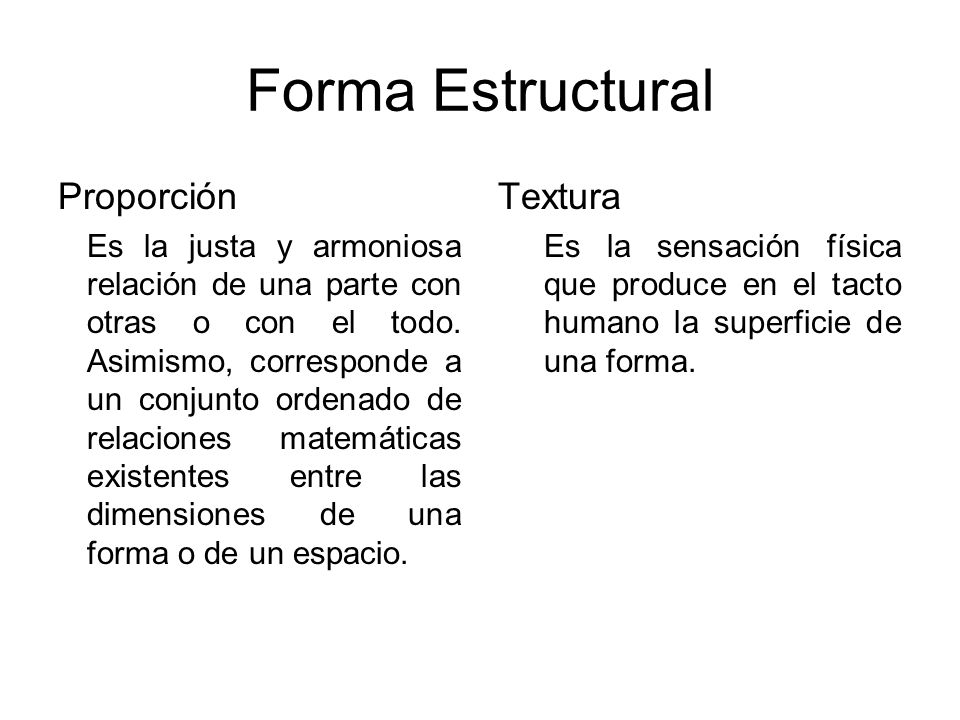

61 Forma Estructural Proporción Es la justa y armoniosa relación de una parte con otras o con el todo. Asimismo, corresponde a un conjunto ordenado de relaciones matemáticas existentes entre las dimensiones de una forma o de un espacio. Textura Es la sensación física que produce en el tacto humano la superficie de una forma.

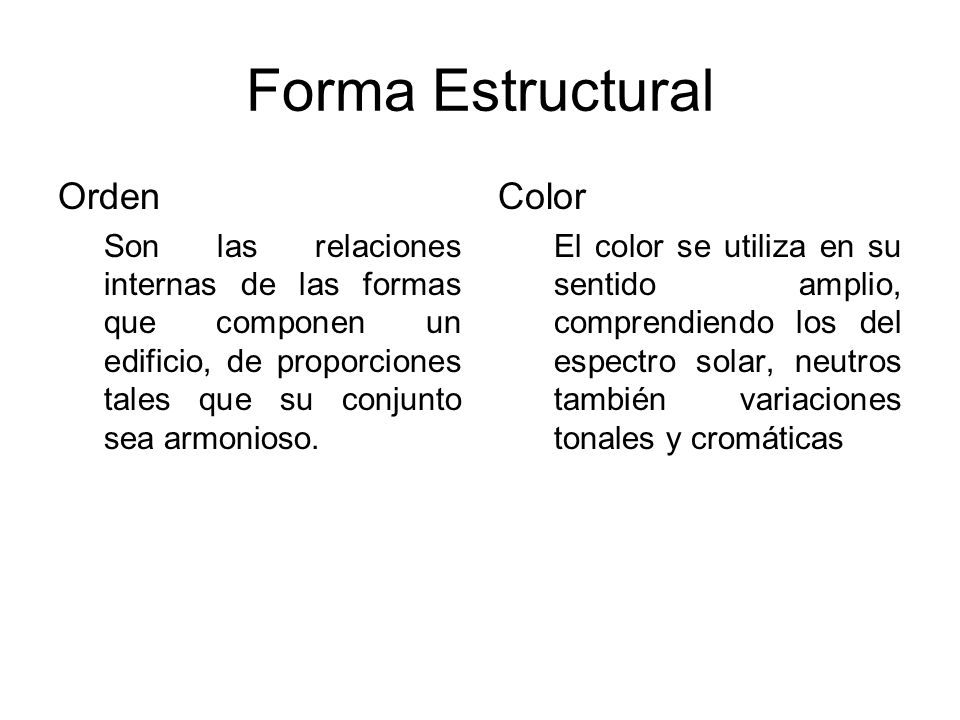

62 Forma Estructural Orden Son las relaciones internas de las formas que componen un edificio, de proporciones tales que su conjunto sea armonioso. Color El color se utiliza en su sentido amplio, comprendiendo los del es­pectro solar, neutros también variaciones tonales y cromáticas

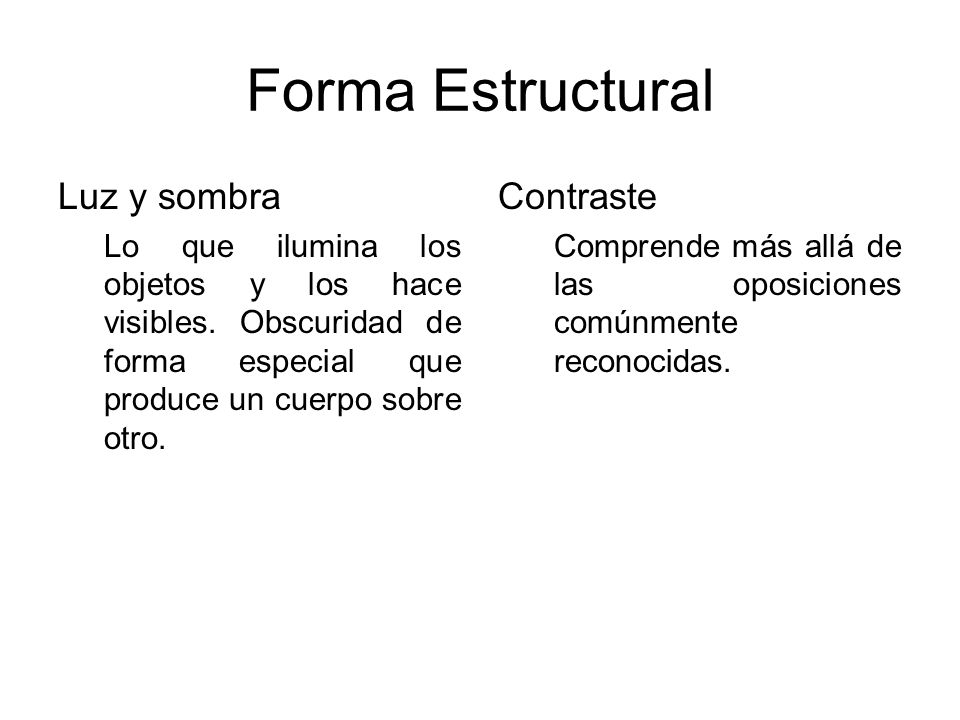

63 Forma Estructural Luz y sombra Lo que ilumina los objetos y los hace visibles. Obscuridad de forma especial que produce un cuerpo sobre otro. Contraste Comprende más allá de las oposiciones comúnmente reconocidas.

64 Forma Estructural Esbeltez Delicadeza, finura, elegancia de una cosa. Transparencia Capacidad de dejar atravesar la luz y permitir divisar claramente los objetos a través de su espesor.

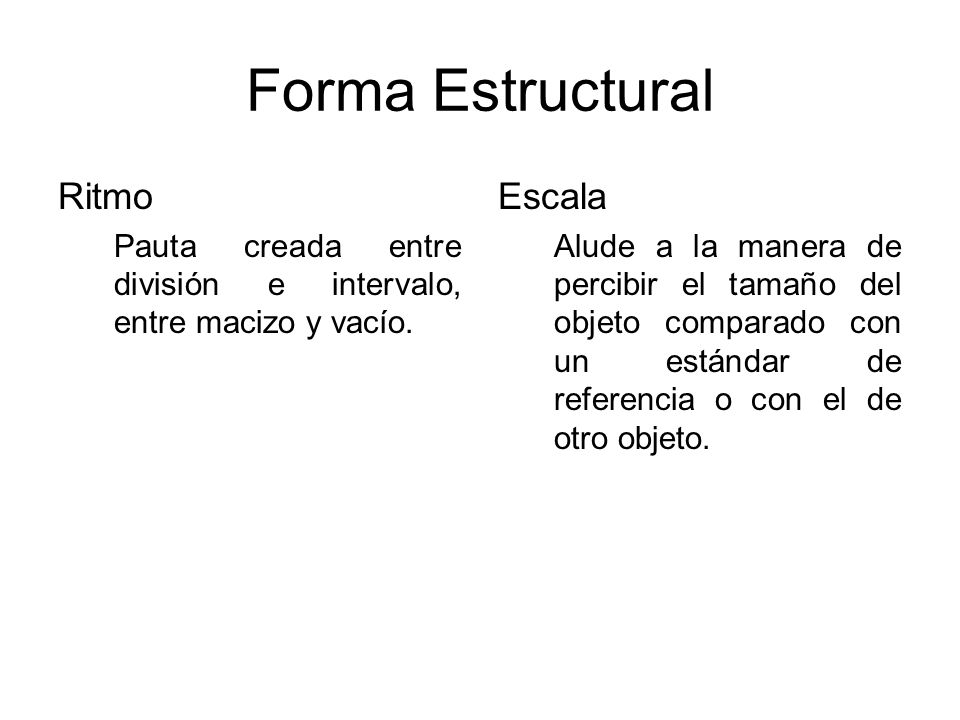

65 Forma Estructural Ritmo Pauta creada entre división e intervalo, entre macizo y vacío. Escala Alude a la manera de percibir el tamaño del objeto comparado con un estándar de referencia o con el de otro objeto.

66 Integración con el Sitio El puente no debe alterar, debe armonizar, complementar, mejorar etc. el sitio donde va a quedar (paisaje, vista de la ciudad, espacio urbano, ambiente).

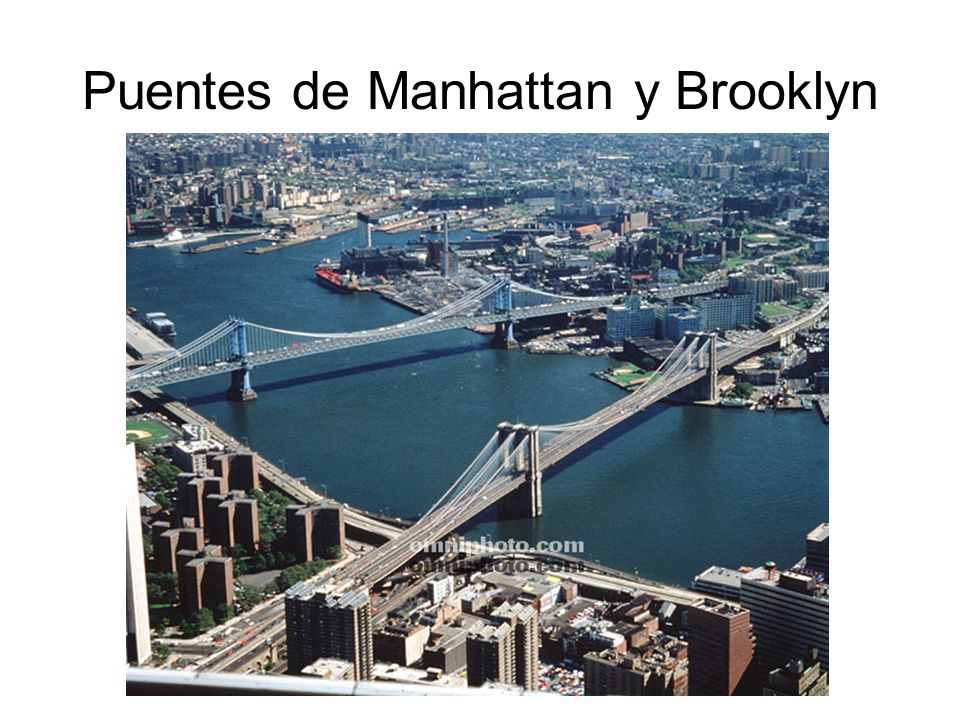

67 Puentes de Manhattan y Brooklyn

68 Puente de Manhattan

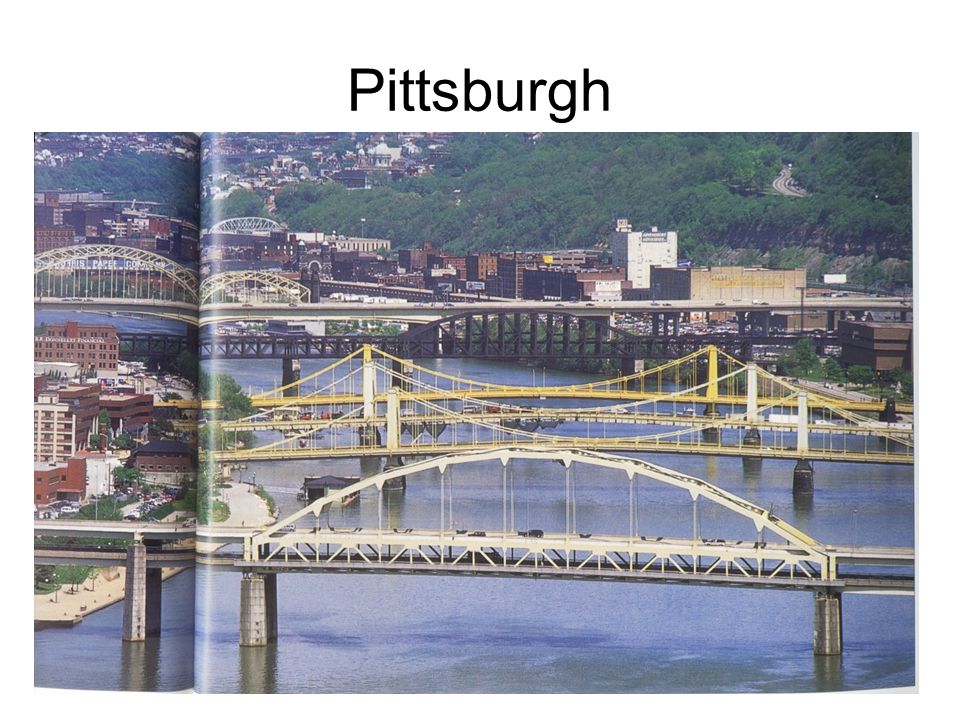

69 Pittsburgh

70 Puente Millau

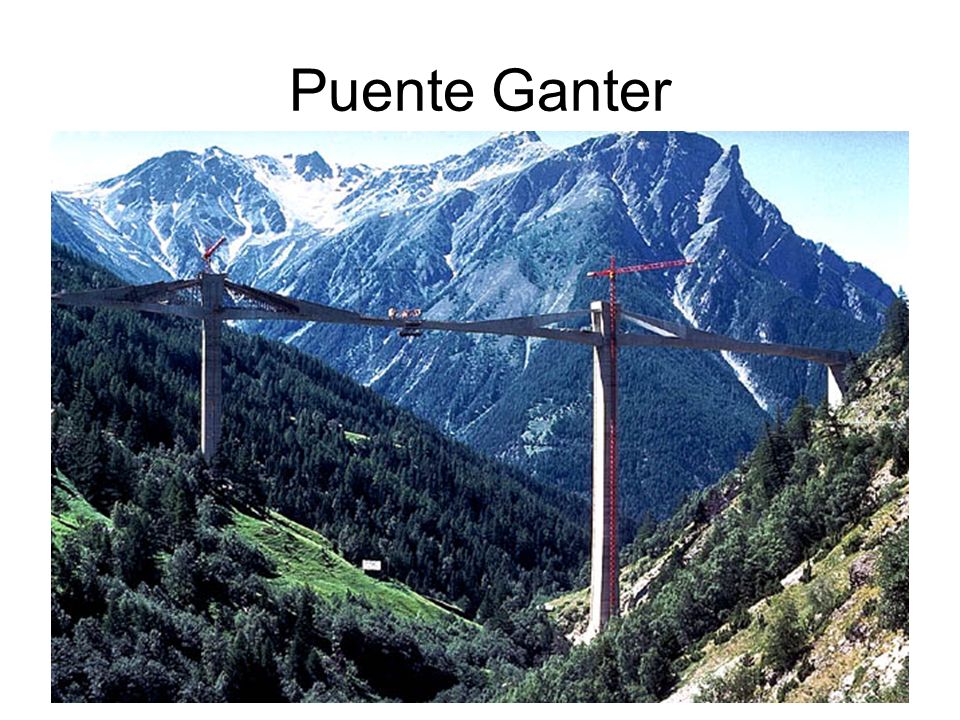

71 Puente Ganter

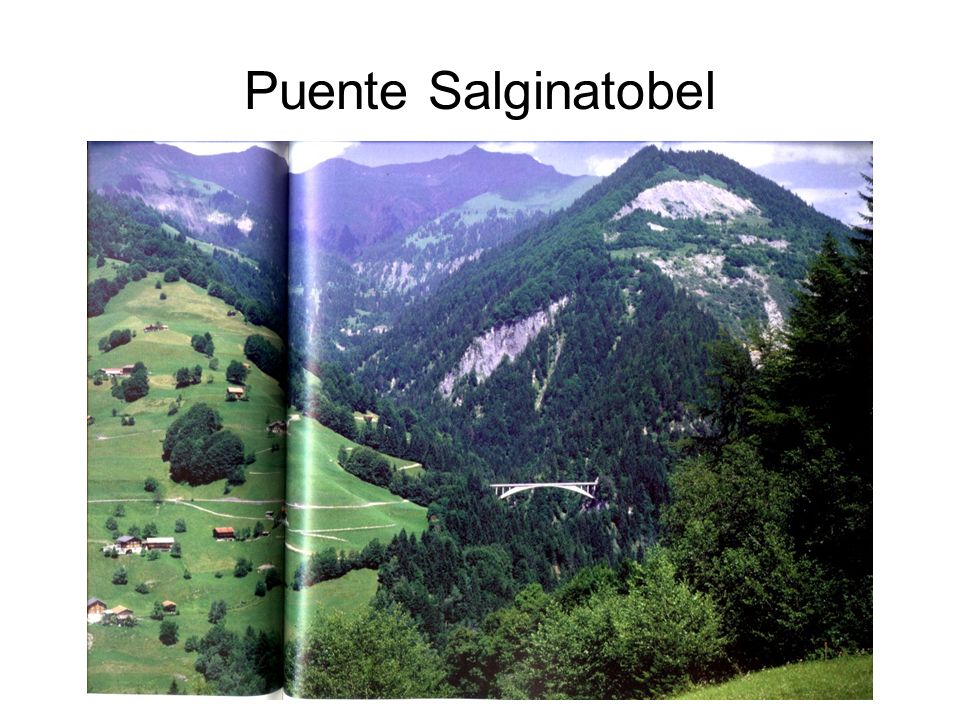

72 Puente Salginatobel

73 Puente Bixby Creek

74 Bixby Creek

75 Integración con el Sitio Importancia en la población Valor histórico

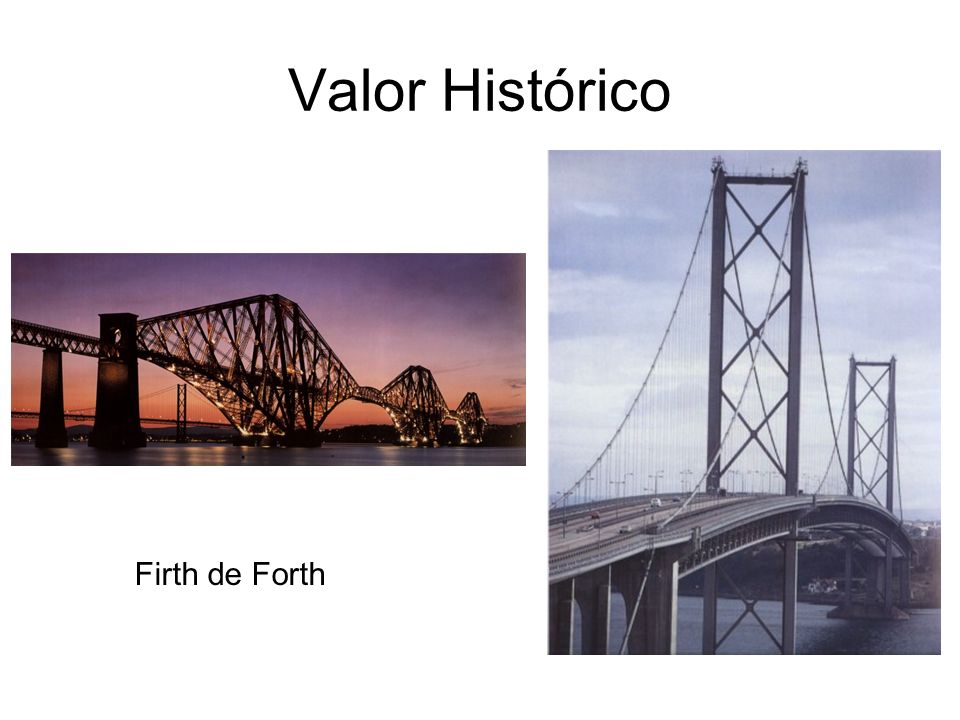

76 Valor Histórico Firth de Forth

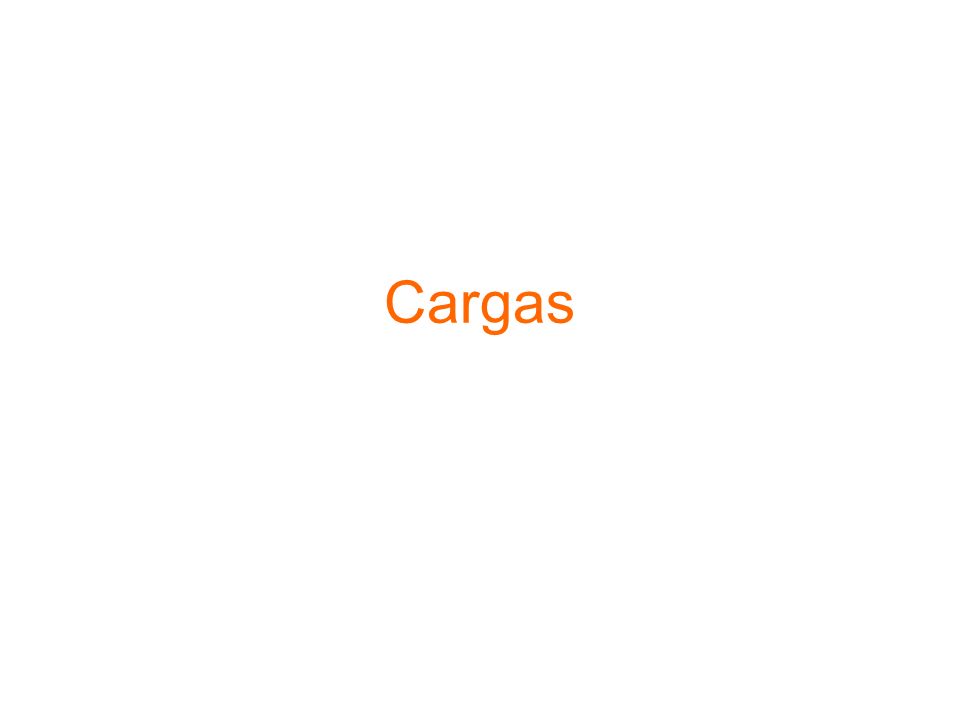

77 Cargas

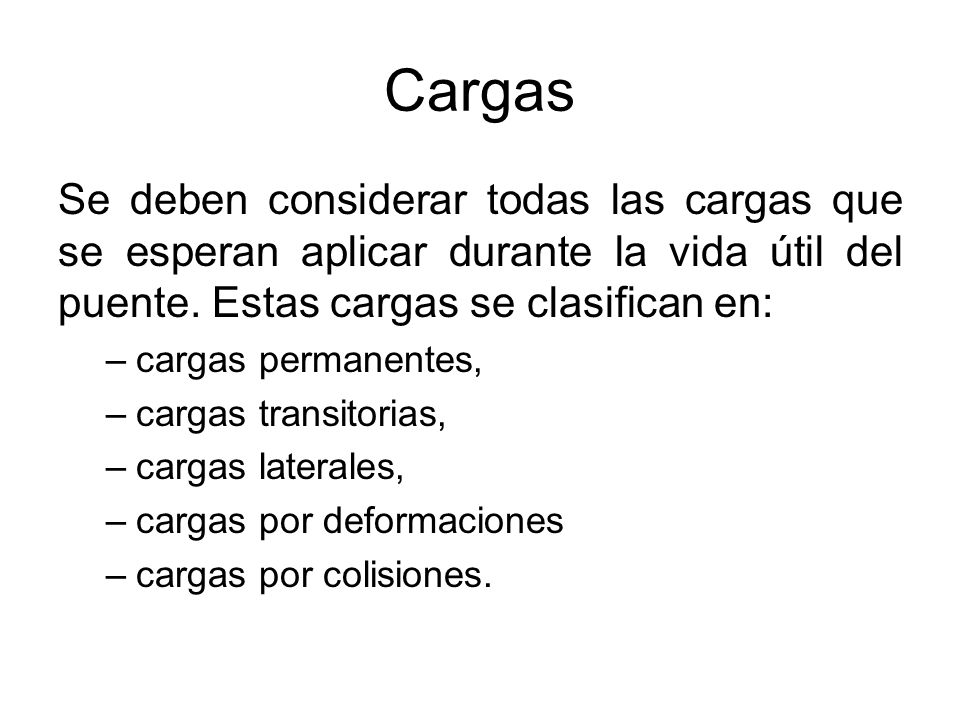

78 Se deben considerar todas las cargas que se esperan aplicar durante la vida útil del puente. Estas cargas se clasifican en: –cargas permanentes, –cargas transitorias, –cargas laterales, –cargas por deformaciones –cargas por colisiones.

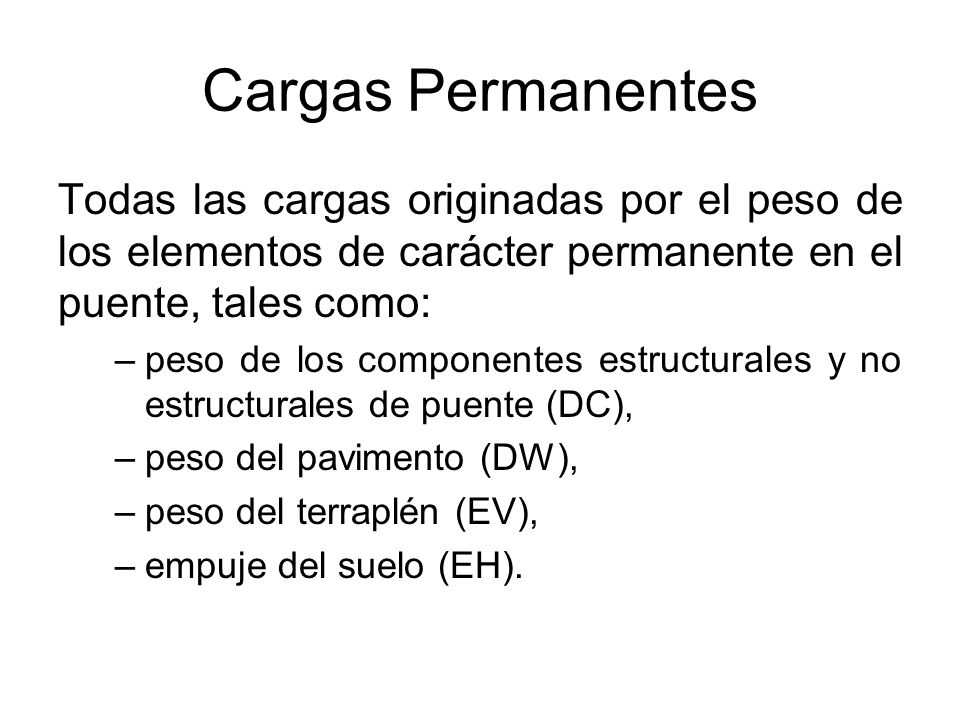

79 Cargas Permanentes Todas las cargas originadas por el peso de los elementos de carácter permanente en el puente, tales como: –peso de los componentes estructurales y no estructurales de puente (DC), –peso del pavimento (DW), –peso del terraplén (EV), –empuje del suelo (EH).

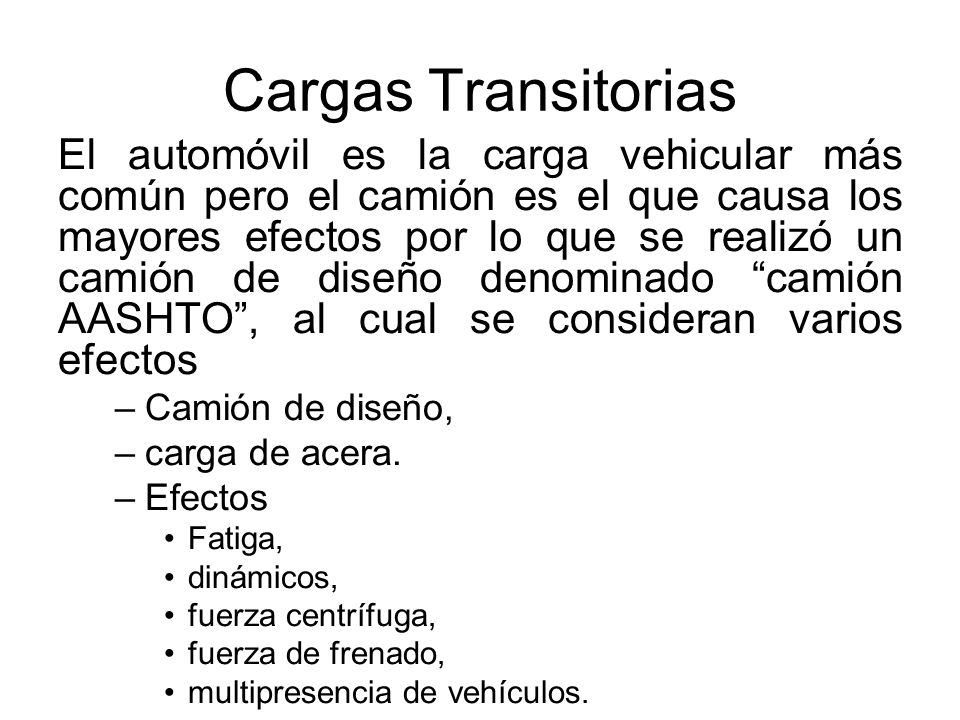

80 Cargas Transitorias El automóvil es la carga vehicular más común pero el camión es el que causa los mayores efectos por lo que se realizó un camión de diseño denominado camión AASHTO, al cual se consideran varios efectos –Camión de diseño, –carga de acera. –Efectos Fatiga, dinámicos, fuerza centrífuga, fuerza de frenado, multipresencia de vehículos.

81 Cargas Laterales Estas cargas se aplican en la dirección horizontal y son las siguientes: –fuerza del cauce de agua, –fuerza del viento, –fuerzas sísmicas,

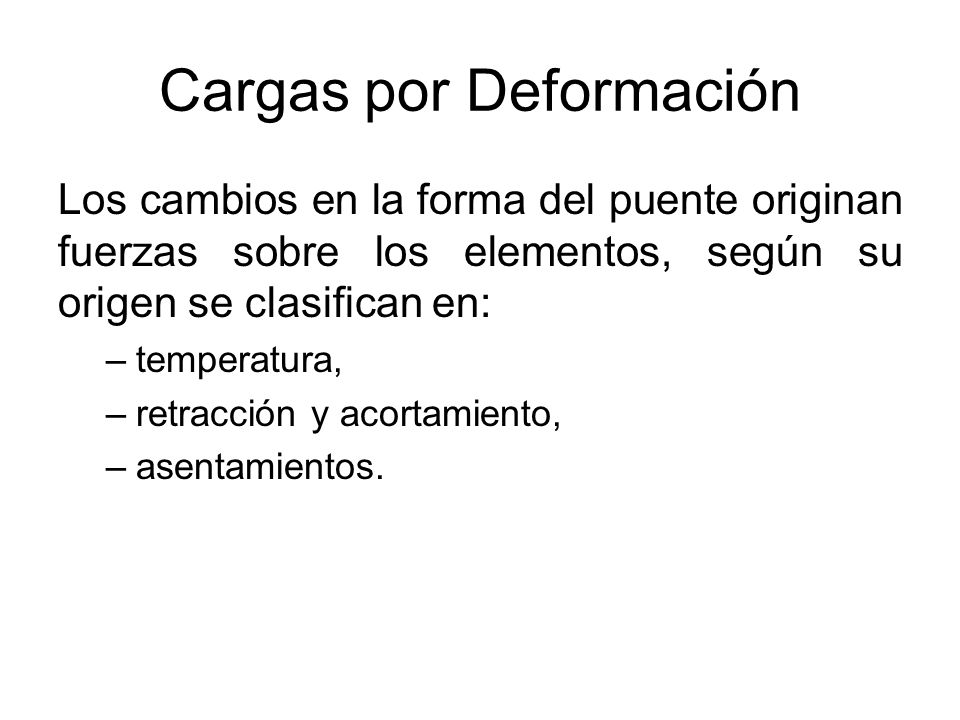

82 Cargas por Deformación Los cambios en la forma del puente originan fuerzas sobre los elementos, según su origen se clasifican en: –temperatura, –retracción y acortamiento, –asentamientos.

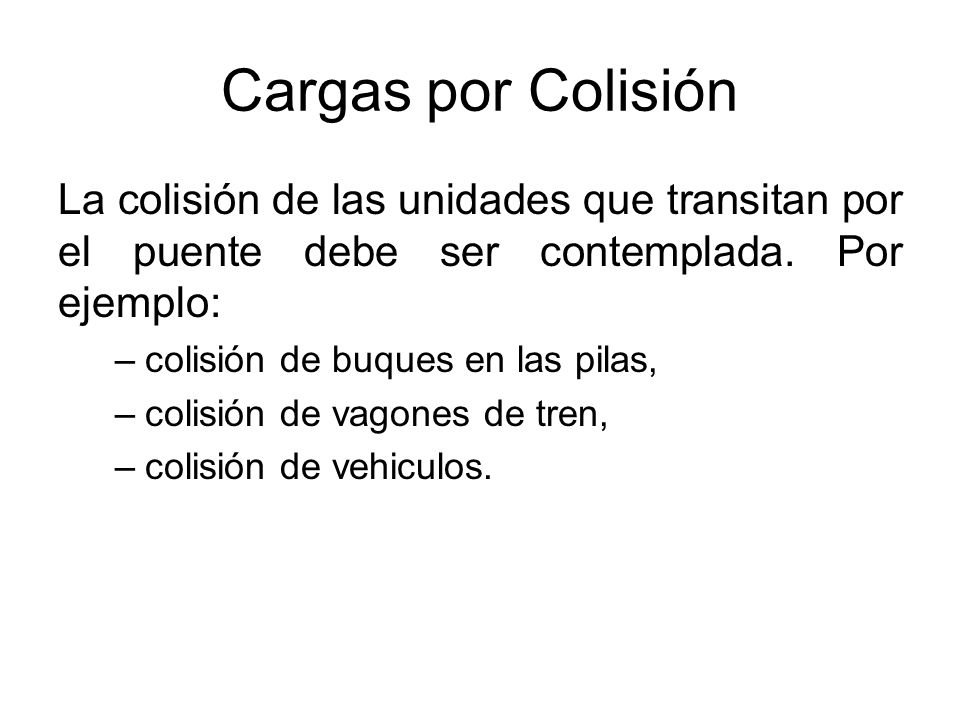

83 Cargas por Colisión La colisión de las unidades que transitan por el puente debe ser contemplada. Por ejemplo: –colisión de buques en las pilas, –colisión de vagones de tren, –colisión de vehiculos.

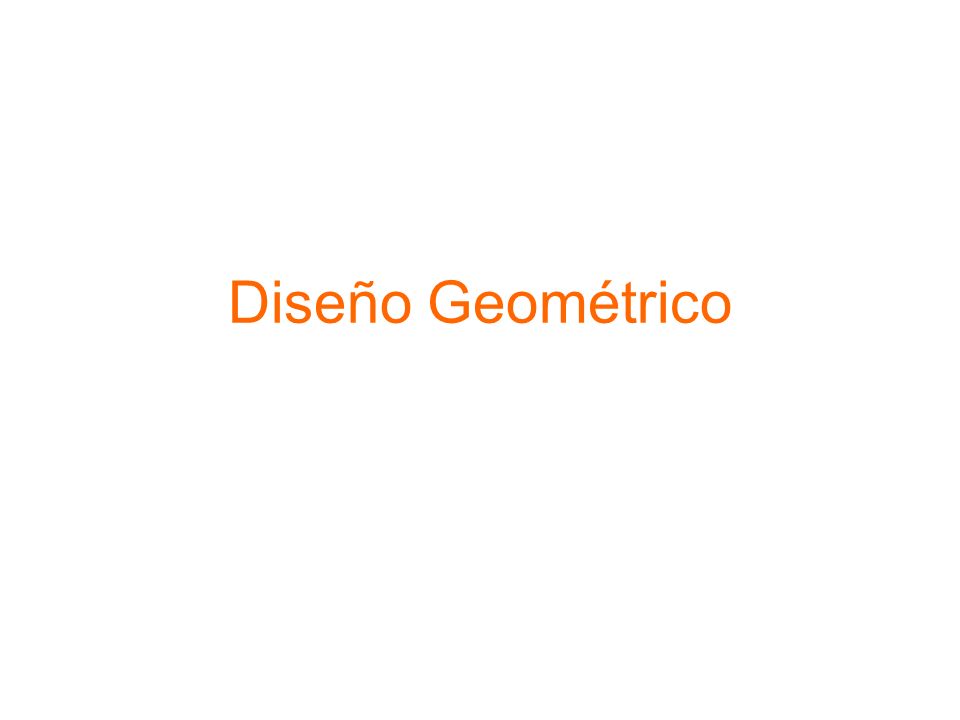

84 Diseño Geométrico

85 Criterios de Alineamientos La topografía condiciona el alineamiento horizontal de una carretera, en especial los radios de curva y la velocidad de proyecto. La velocidad de proyecto controla la distancia de visibilidad. La longitud mínima de la recta de paso es 800 m.

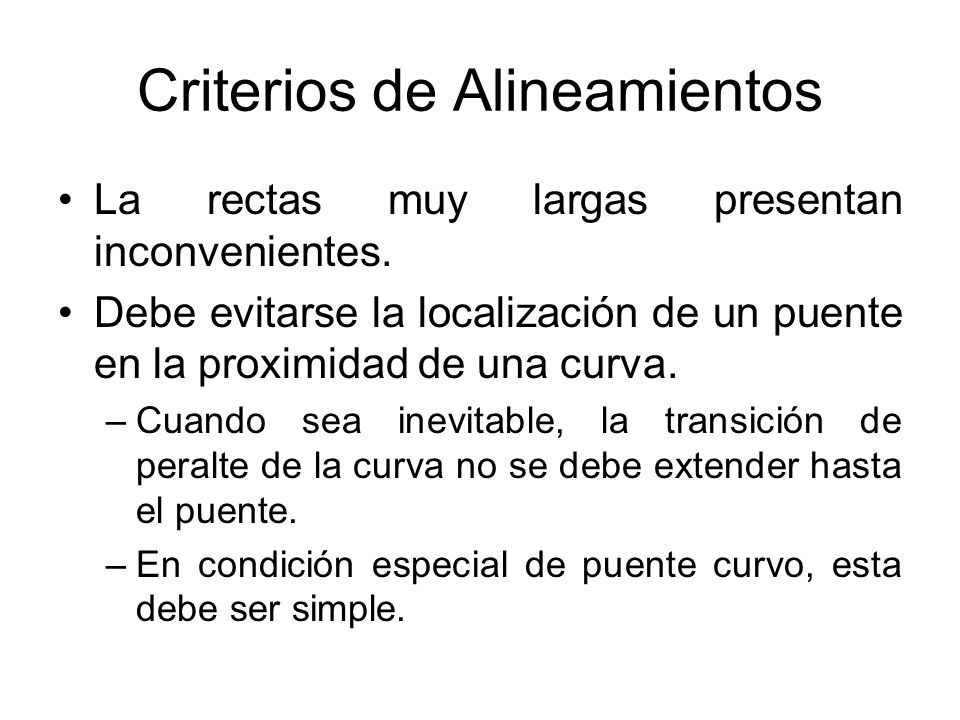

86 Criterios de Alineamientos La rectas muy largas presentan inconvenientes. Debe evitarse la localización de un puente en la proximidad de una curva. –Cuando sea inevitable, la transición de peralte de la curva no se debe extender hasta el puente. –En condición especial de puente curvo, esta debe ser simple.

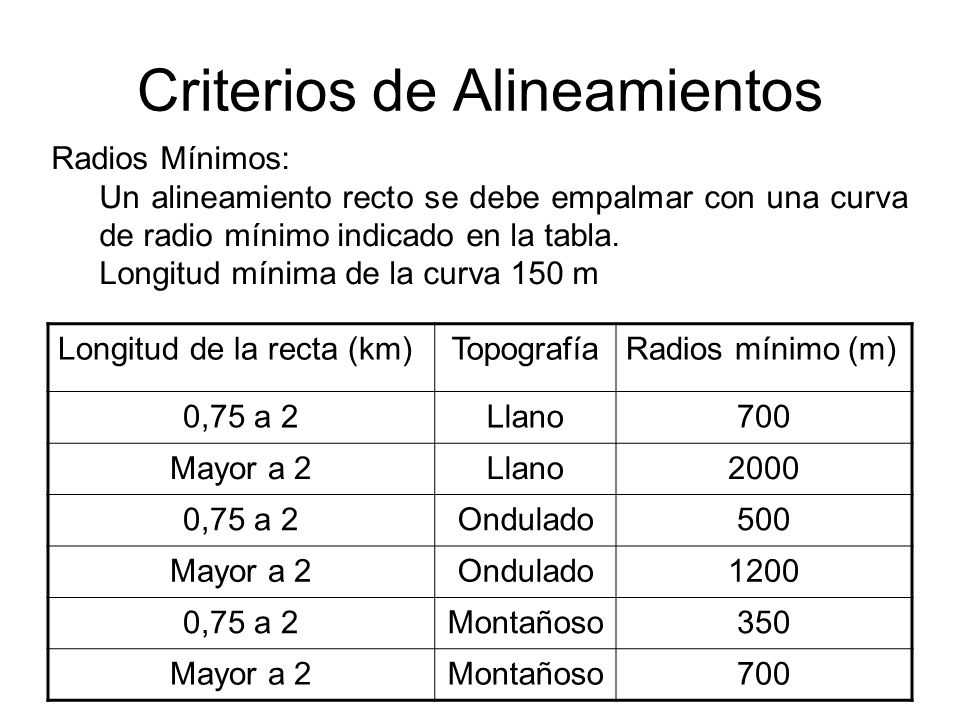

87 Criterios de Alineamientos Longitud de la recta (km)TopografíaRadios mínimo (m) 0,75 a 2Llano700 Mayor a 2Llano2000 0,75 a 2Ondulado500 Mayor a 2Ondulado1200 0,75 a 2Montañoso350 Mayor a 2Montañoso700 Radios Mínimos: Un alineamiento recto se debe empalmar con una curva de radio mínimo indicado en la tabla. Longitud mínima de la curva 150 m

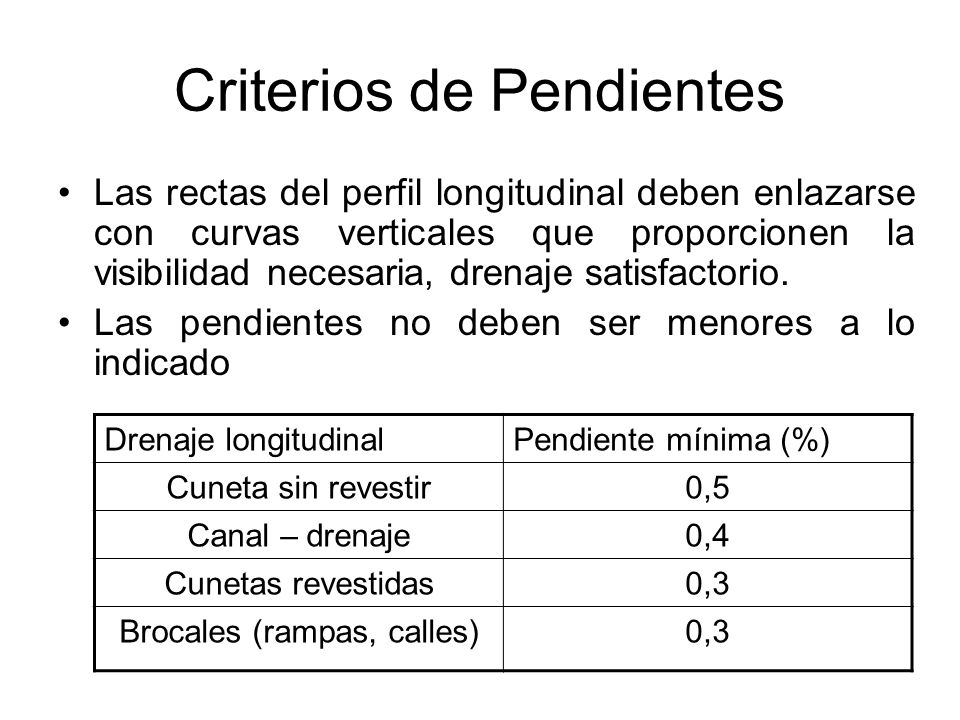

88 Criterios de Pendientes La rasante es la línea de referencia que define los alineamientos verticales. Las pendientes máximas están supeditadas a la velocidad de proyecto. Los valores máximos de pendientes son: Velocidad de proyecto (km/h) Pendiente máxima (%)

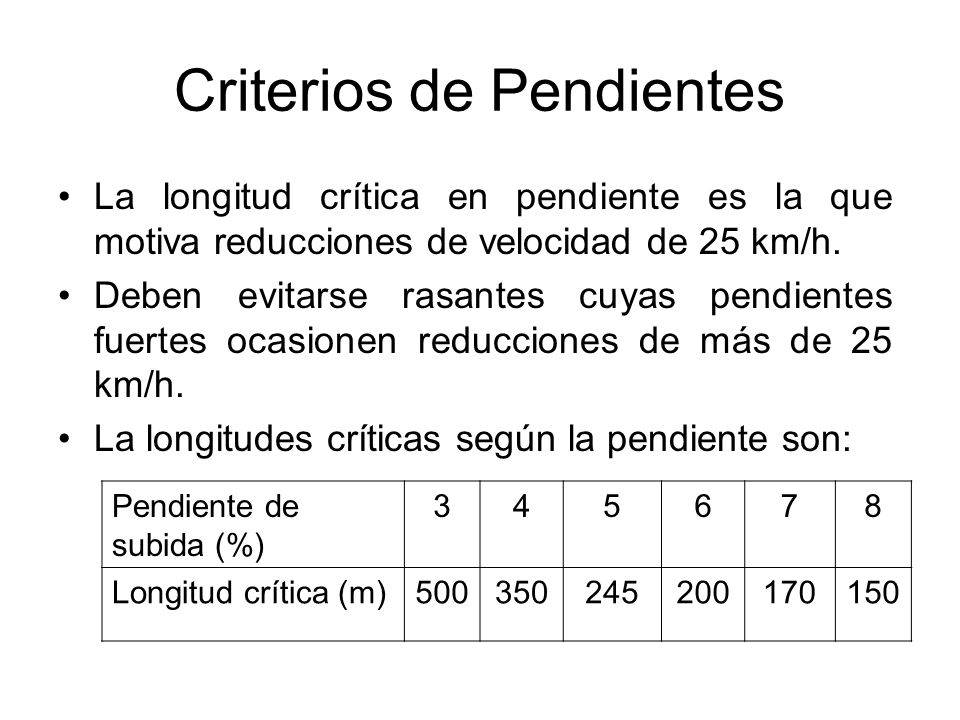

89 Criterios de Pendientes La longitud crítica en pendiente es la que motiva reducciones de velocidad de 25 km/h. Deben evitarse rasantes cuyas pendientes fuertes ocasionen reducciones de más de 25 km/h. La longitudes críticas según la pendiente son: Pendiente de subida (%) Longitud crítica (m)

90 Criterios de Pendientes Las rectas del perfil longitudinal deben enlazarse con curvas verticales que proporcionen la visibilidad necesaria, drenaje satisfactorio. Las pendientes no deben ser menores a lo indicado Drenaje longitudinalPendiente mínima (%) Cuneta sin revestir0,5 Canal – drenaje0,4 Cunetas revestidas0,3 Brocales (rampas, calles)0,3

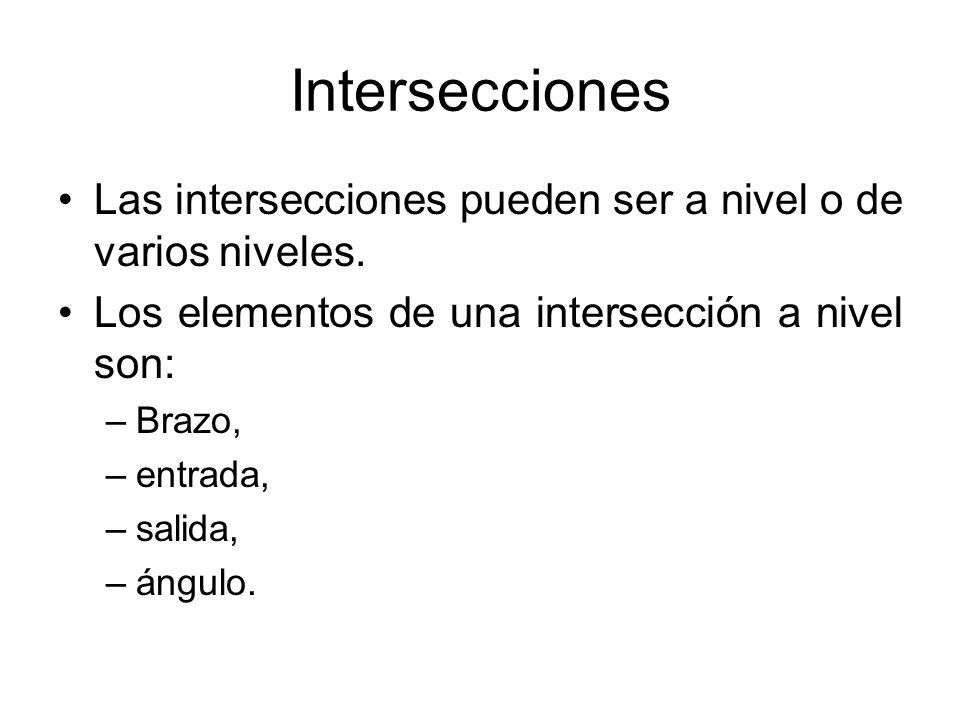

91 Intersecciones Las intersecciones pueden ser a nivel o de varios niveles. Los elementos de una intersección a nivel son: –Brazo, –entrada, –salida, –ángulo.

92 Intersecciones a Nivel

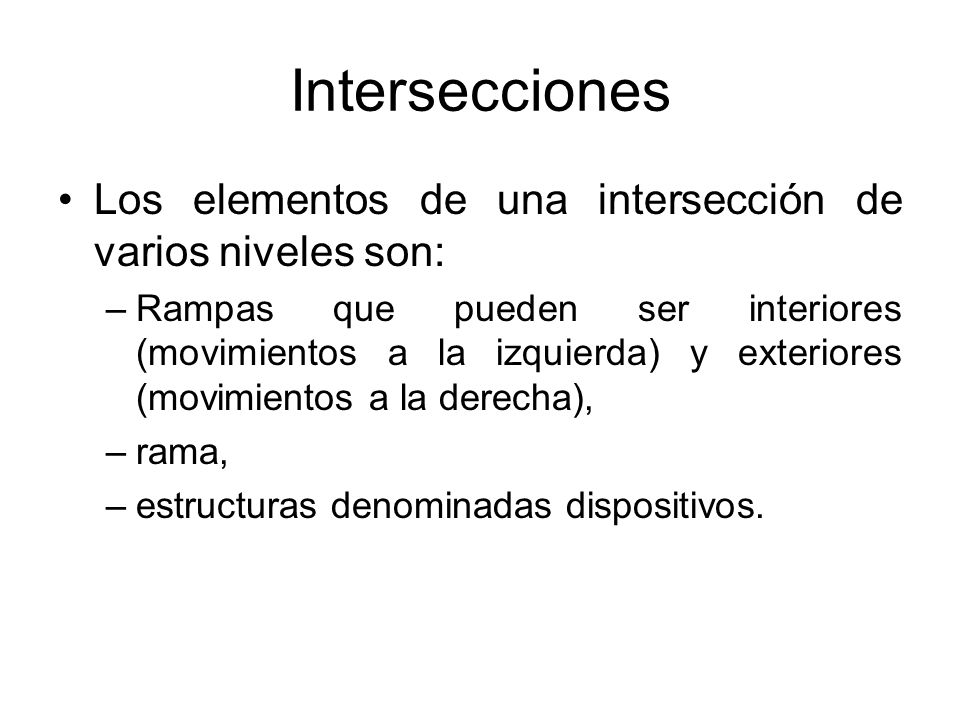

93 Intersecciones Los elementos de una intersección de varios niveles son: –Rampas que pueden ser interiores (movimientos a la izquierda) y exteriores (movimientos a la derecha), –rama, –estructuras denominadas dispositivos.

94 Intersecciones a Varios Niveles

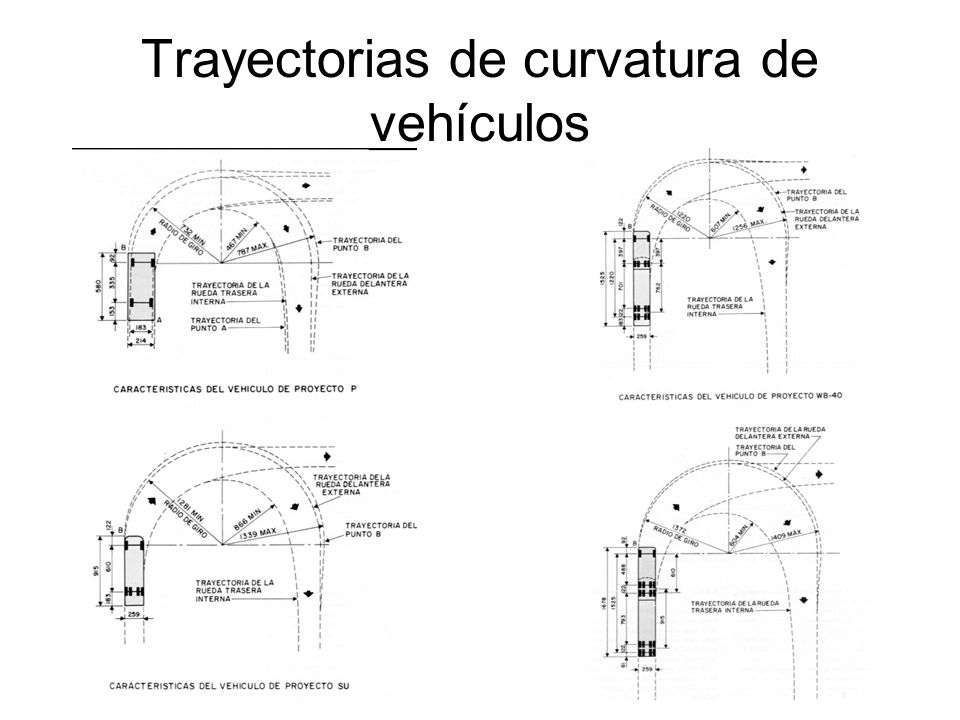

95 Trayectorias de curvatura de vehículos

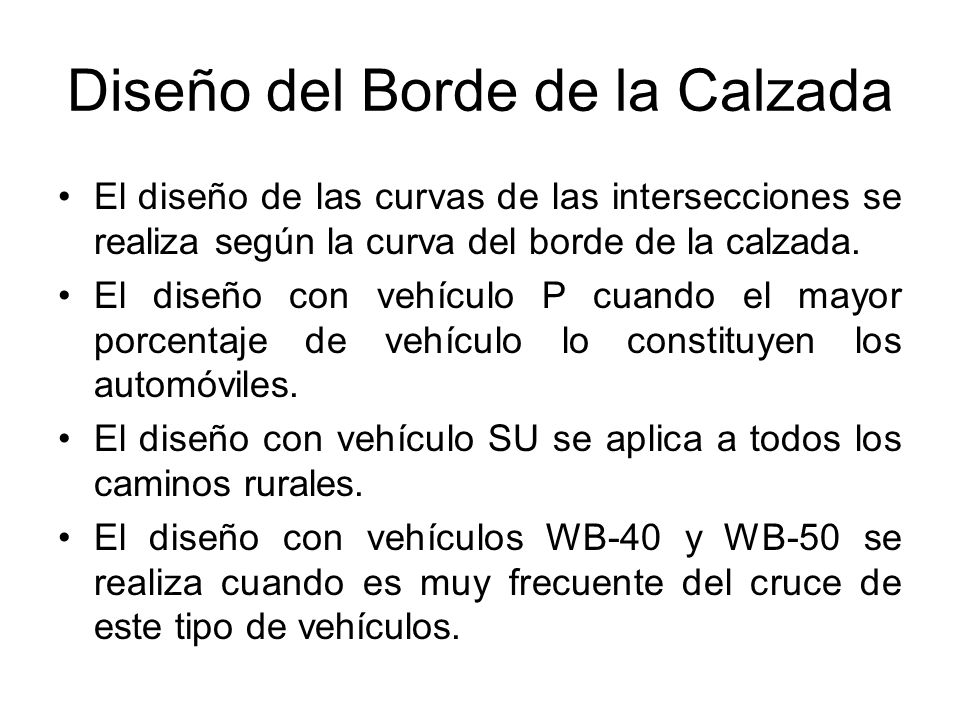

96 Diseño del Borde de la Calzada El diseño de las curvas de las intersecciones se realiza según la curva del borde de la calzada. El diseño con vehículo P cuando el mayor porcentaje de vehículo lo constituyen los automóviles. El diseño con vehículo SU se aplica a todos los caminos rurales. El diseño con vehículos WB-40 y WB-50 se realiza cuando es muy frecuente del cruce de este tipo de vehículos.

97 Curva del Borde de la Calzada Vehículo de proyecto P

98 Curva del Borde de la Calzada Vehículo de proyecto SU

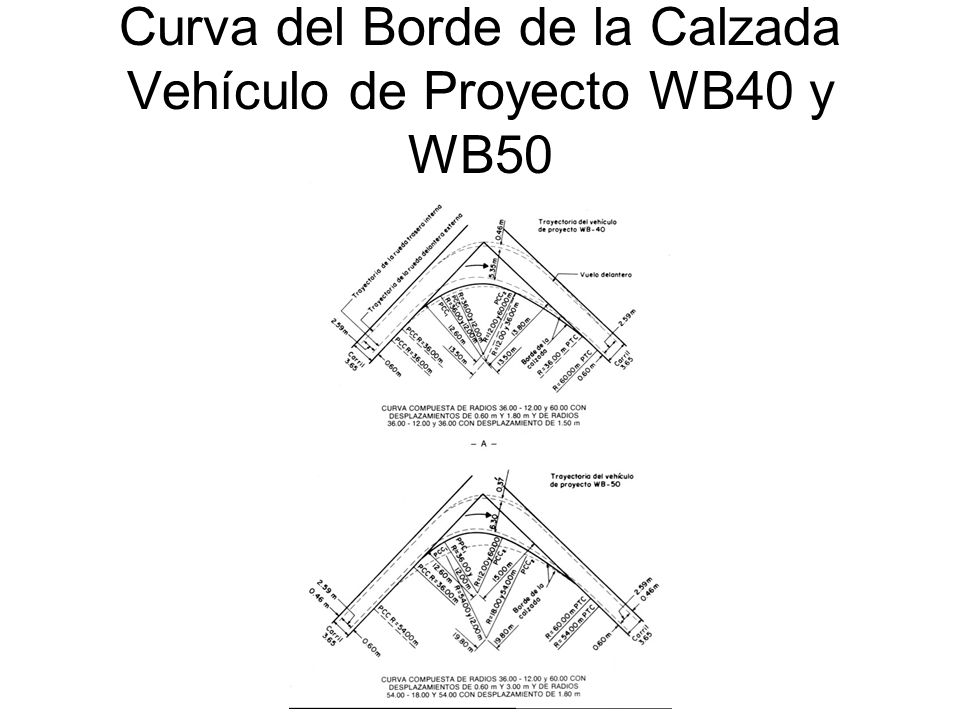

99 Curva del Borde de la Calzada Vehículo de Proyecto WB40 y WB50

100 Ejemplos de Puentes

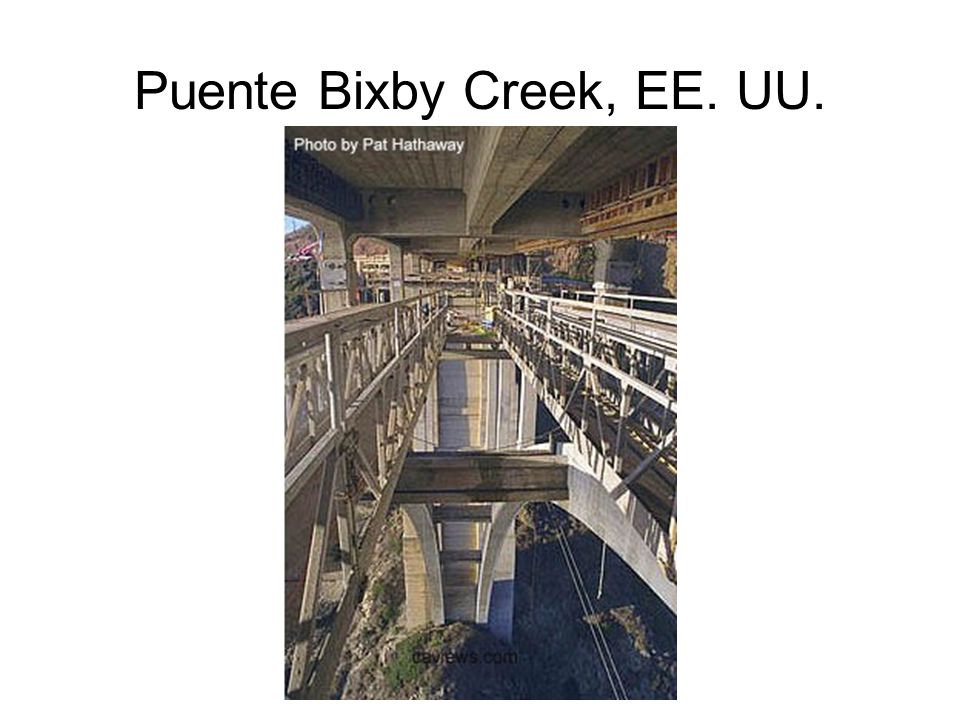

101 Puente Bixby Creek, EE. UU.

102 Puente Eads, EE. UU.

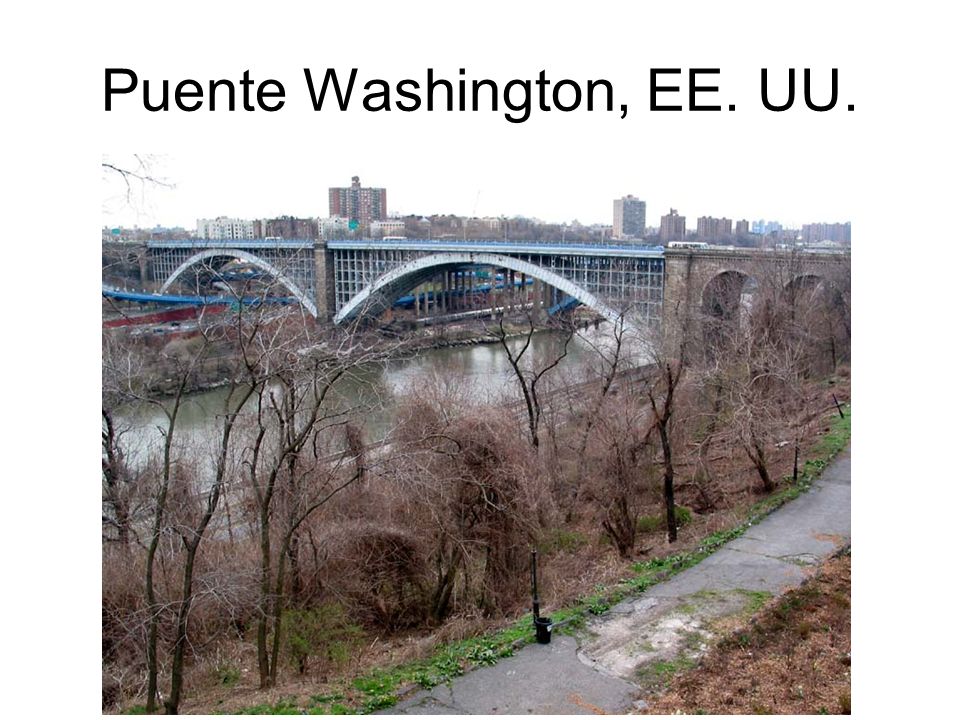

103 Puente Washington, EE. UU.

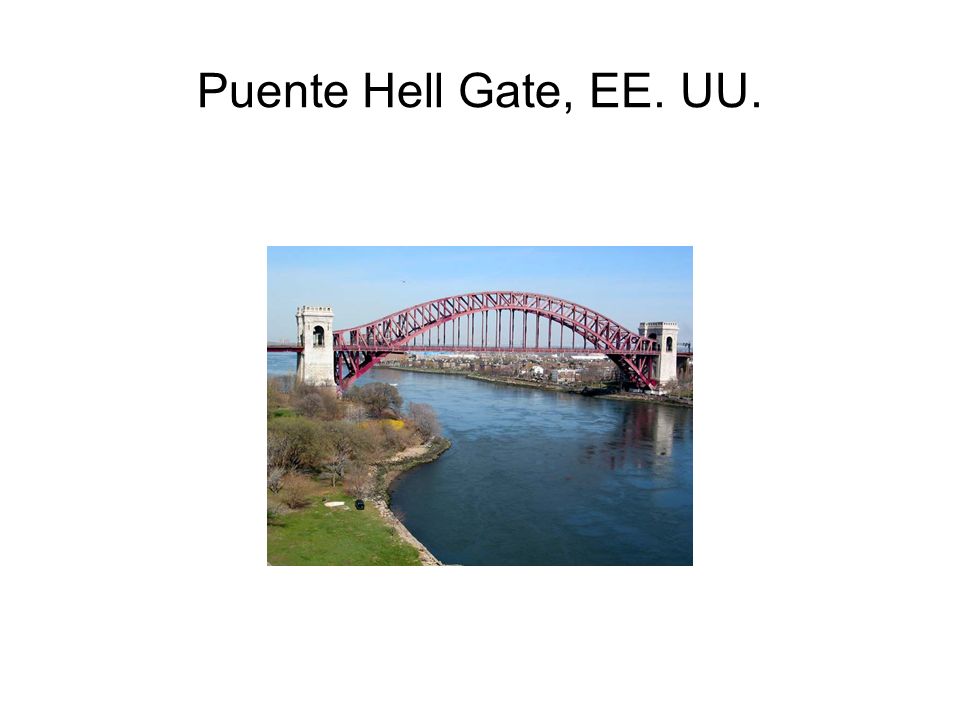

104 Puente Hell Gate, EE. UU.

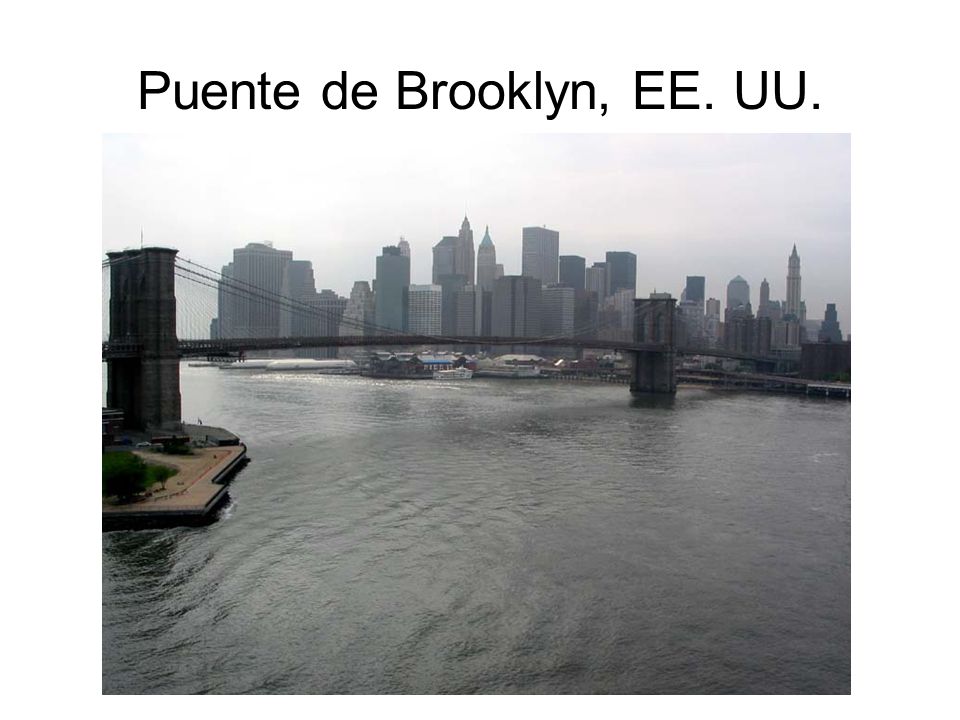

105 Puente de Brooklyn, EE. UU.

106

107 Puente de Manhattan, EE. UU.

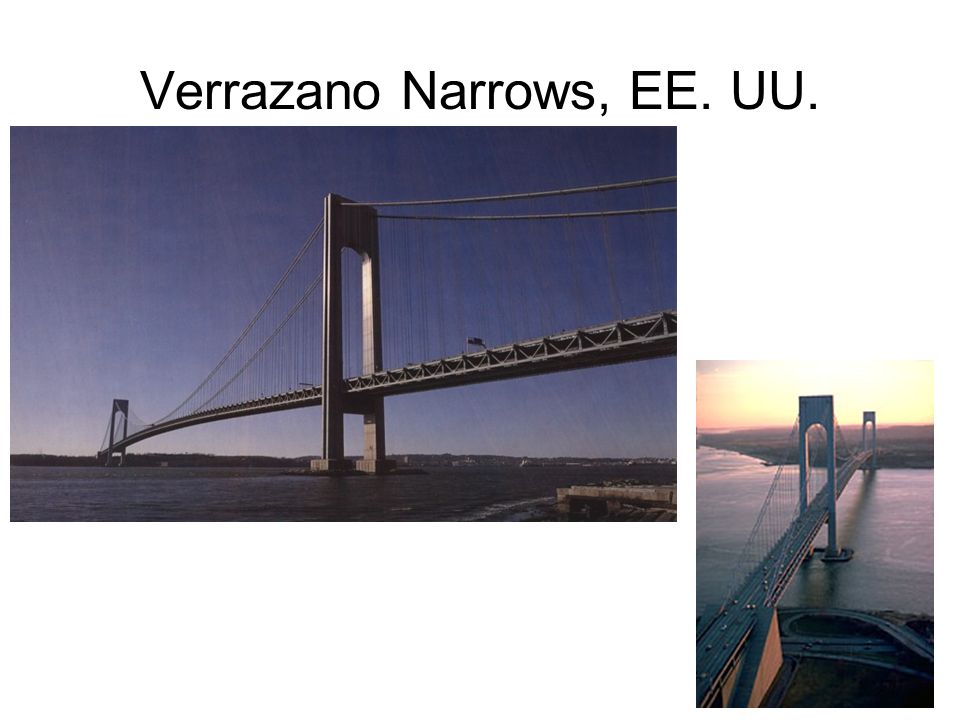

108 Verrazano Narrows, EE. UU.

109 Puente Williamsburg, EE. UU.

110 Queensborough, EE. UU.

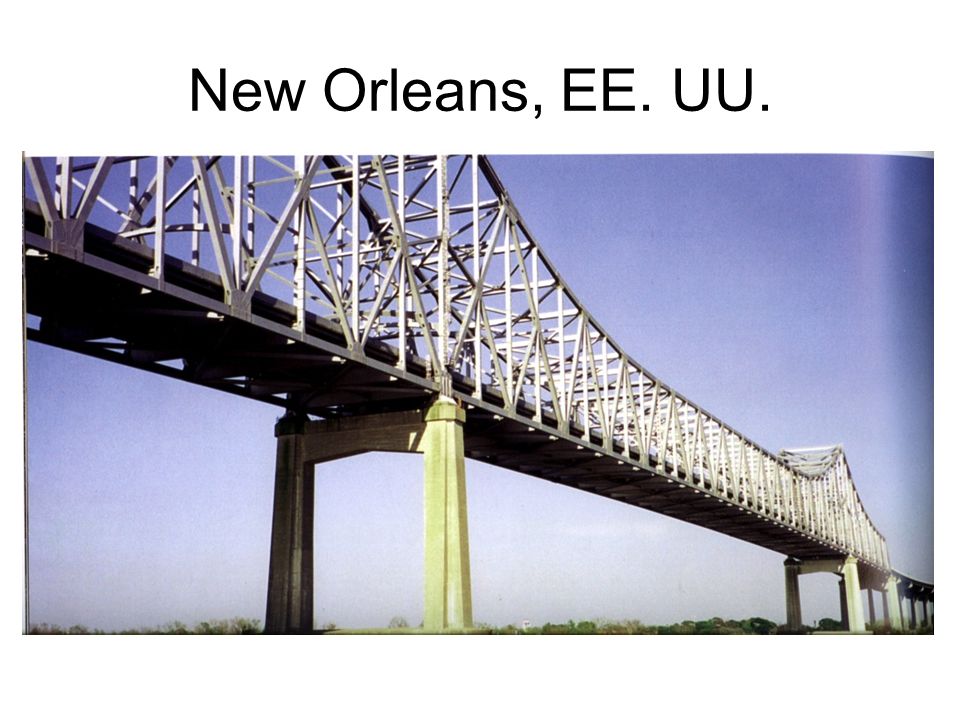

111 New Orleans, EE. UU.

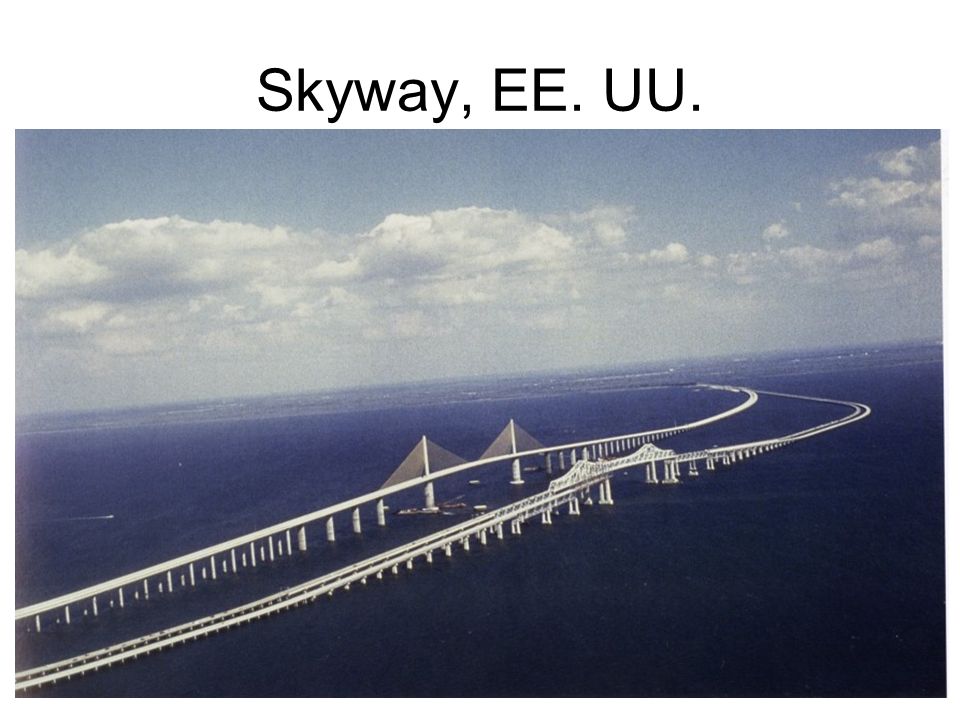

112 Skyway, EE. UU.

113 Yaquina, EE. UU.

114 Puente Cincinnati, EE. UU.

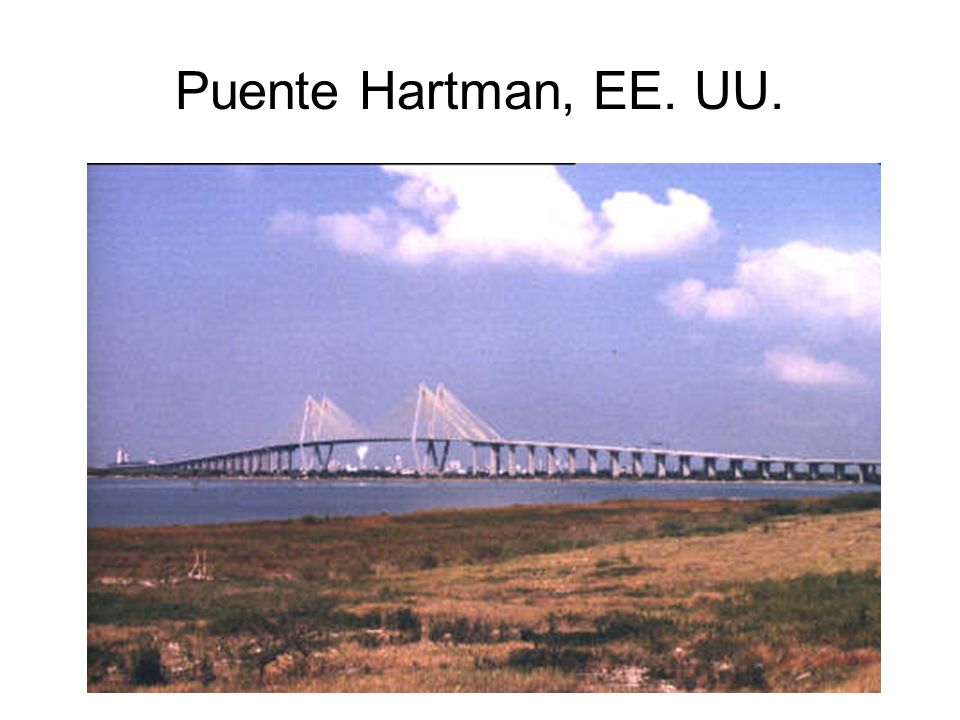

115 Puente Hartman, EE. UU.

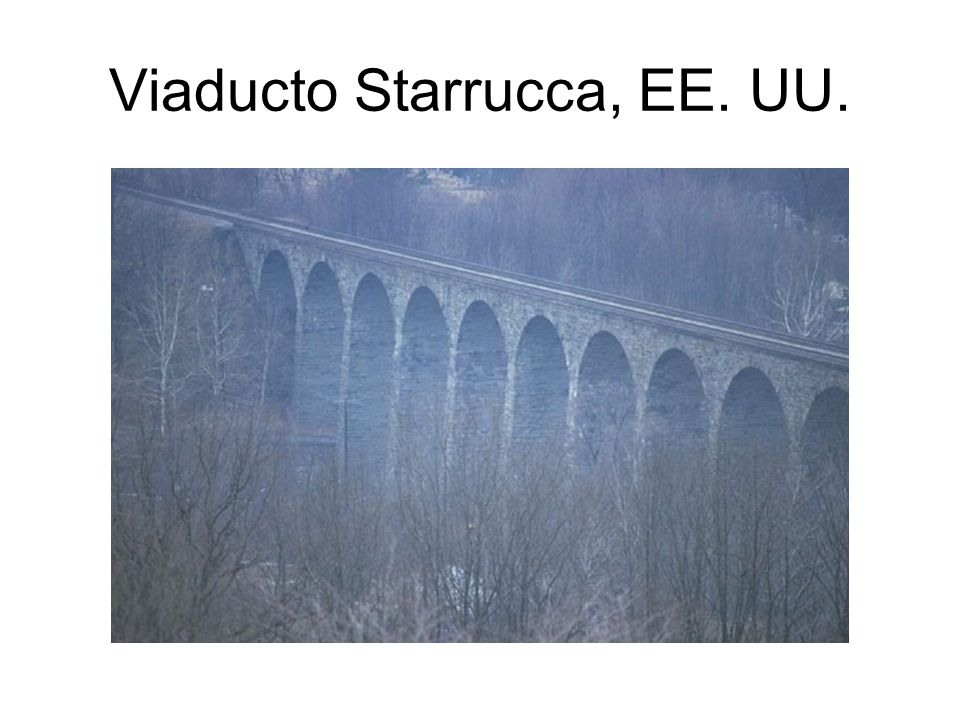

116 Viaducto Starrucca, EE. UU.

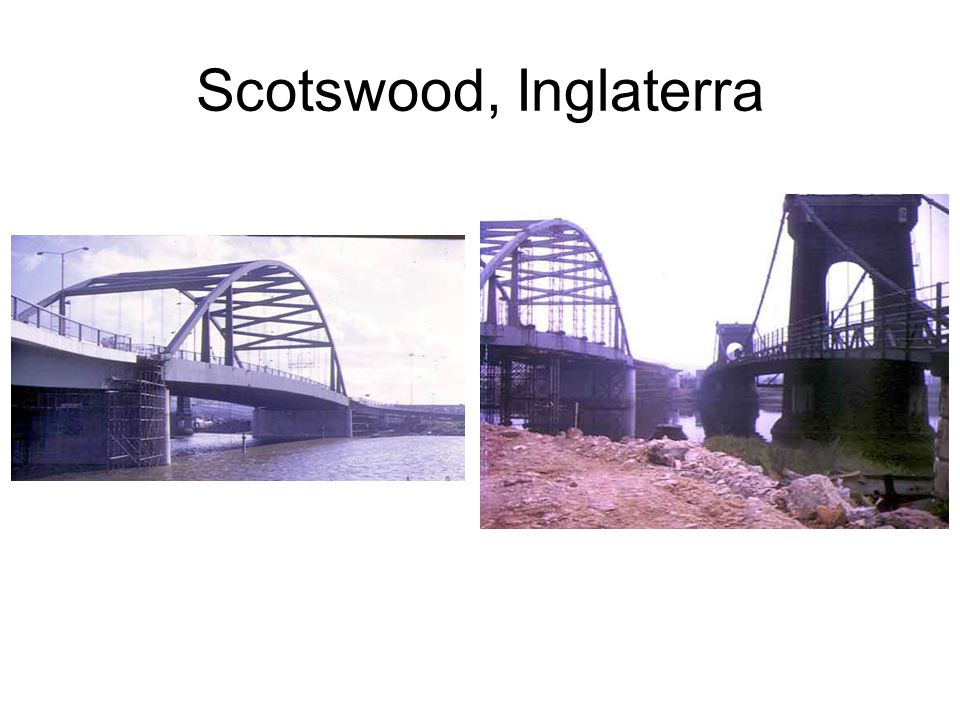

117 Scotswood, Inglaterra

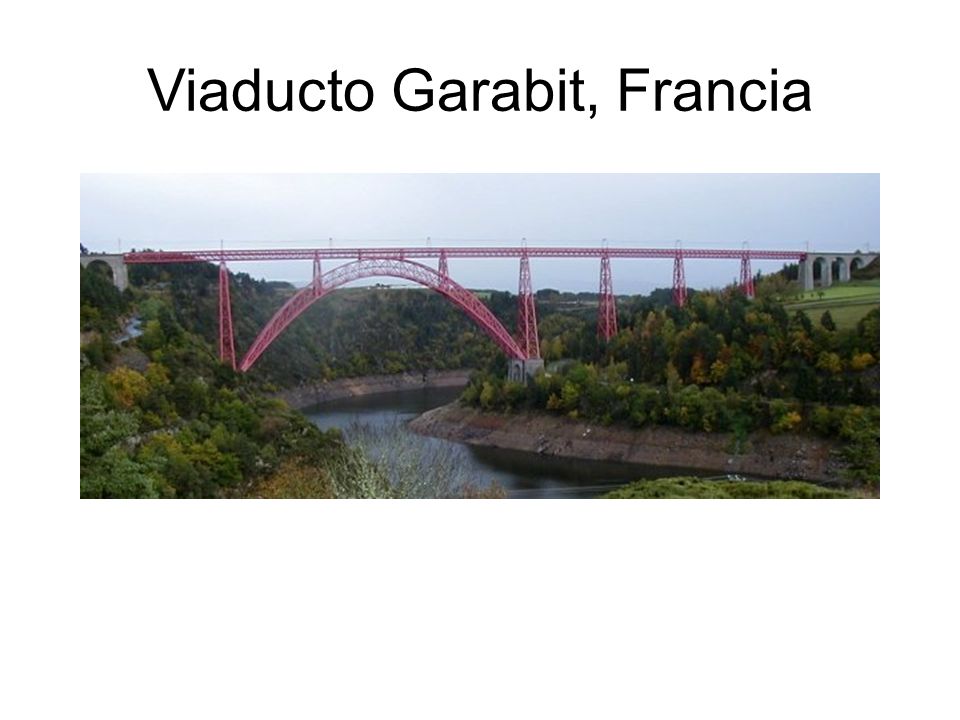

118 Viaducto Garabit, Francia

119 Felsenau, Suiza

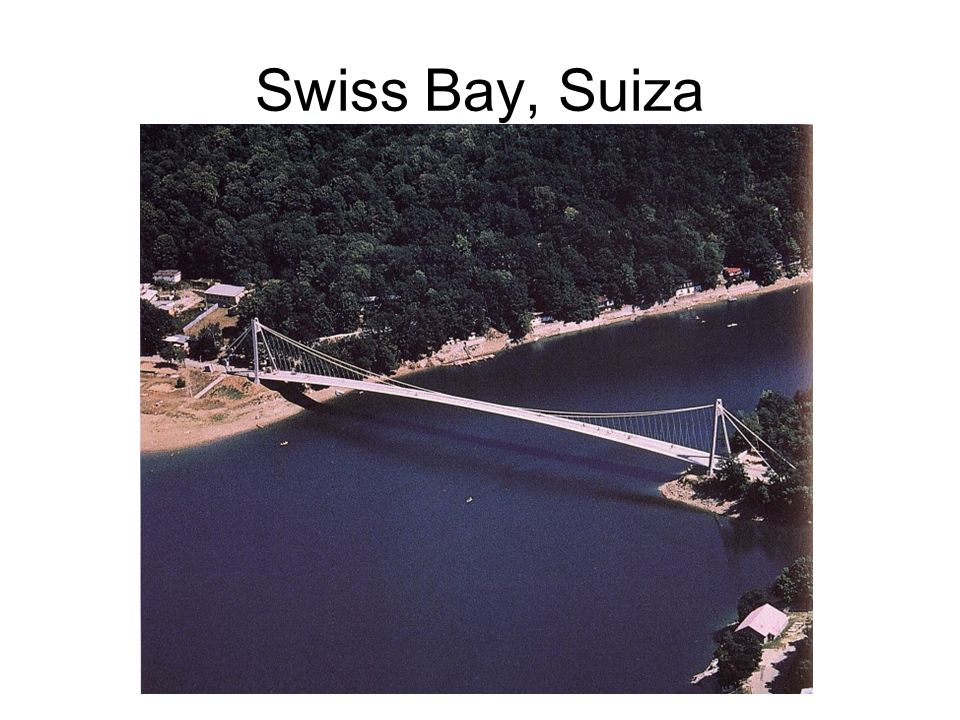

120 Swiss Bay, Suiza

121 Puente Erasmus, Holanda

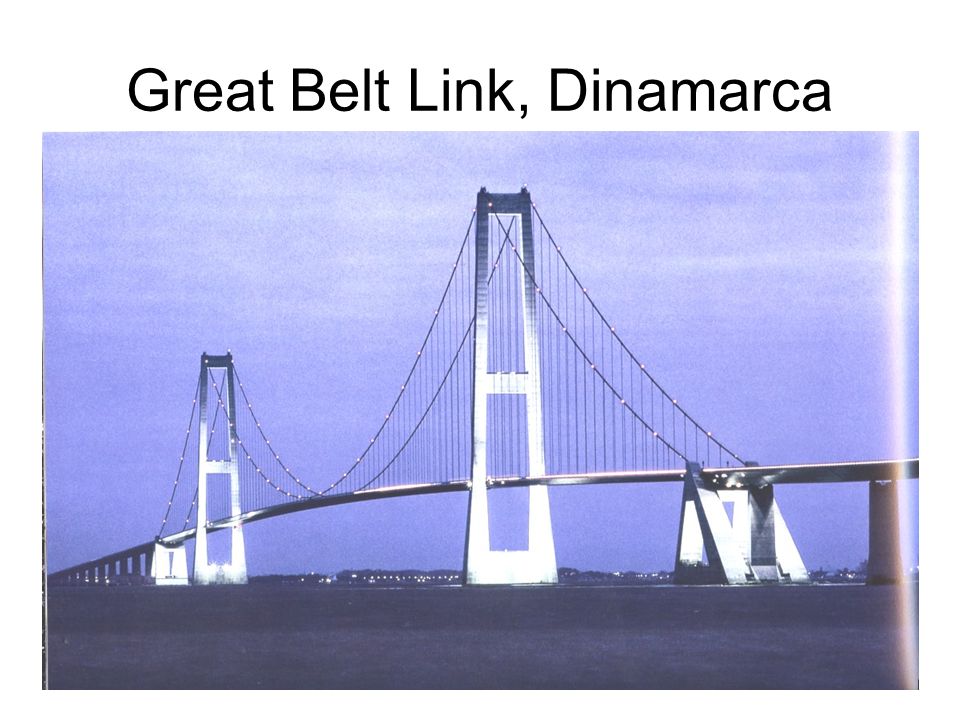

122 Great Belt Link, Dinamarca

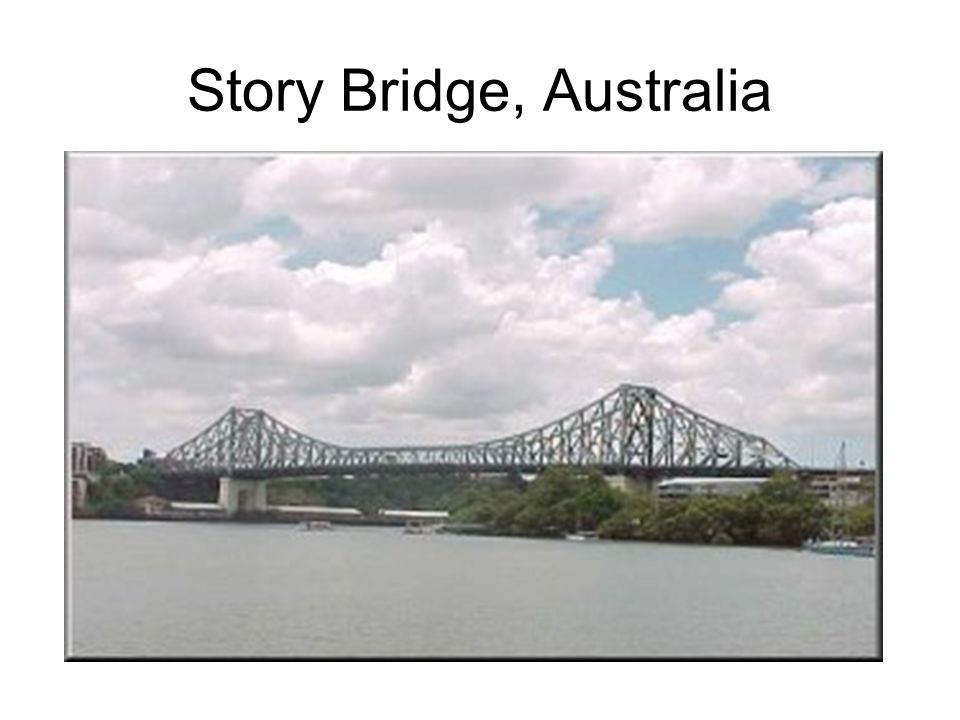

123 Story Bridge, Australia

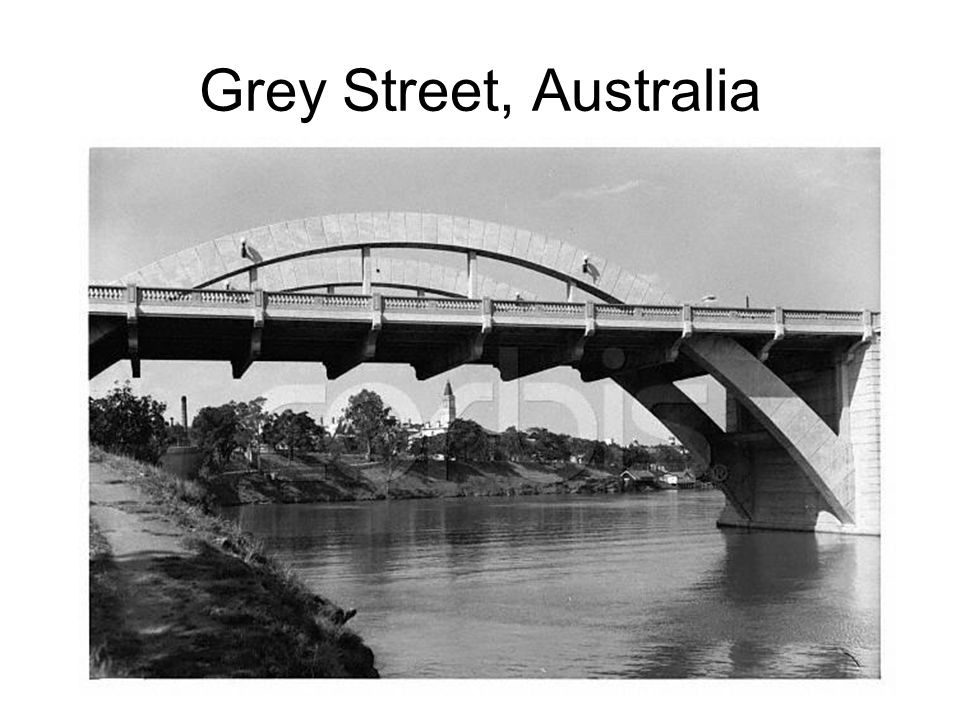

124 Grey Street, Australia

125 Bahía de Sydney, Australia

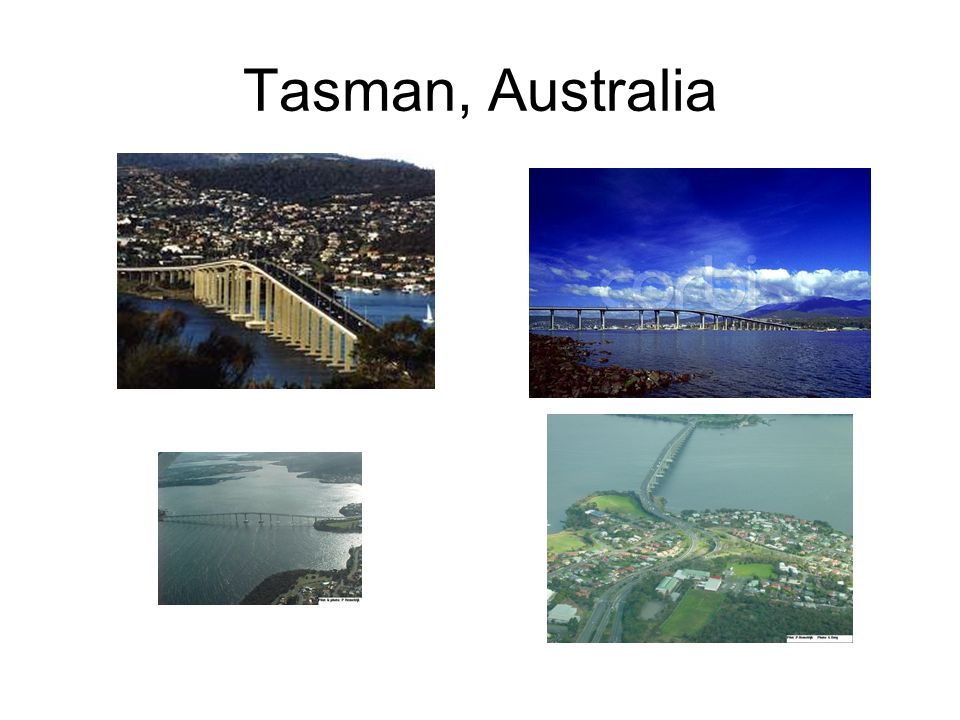

126 Tasman, Australia

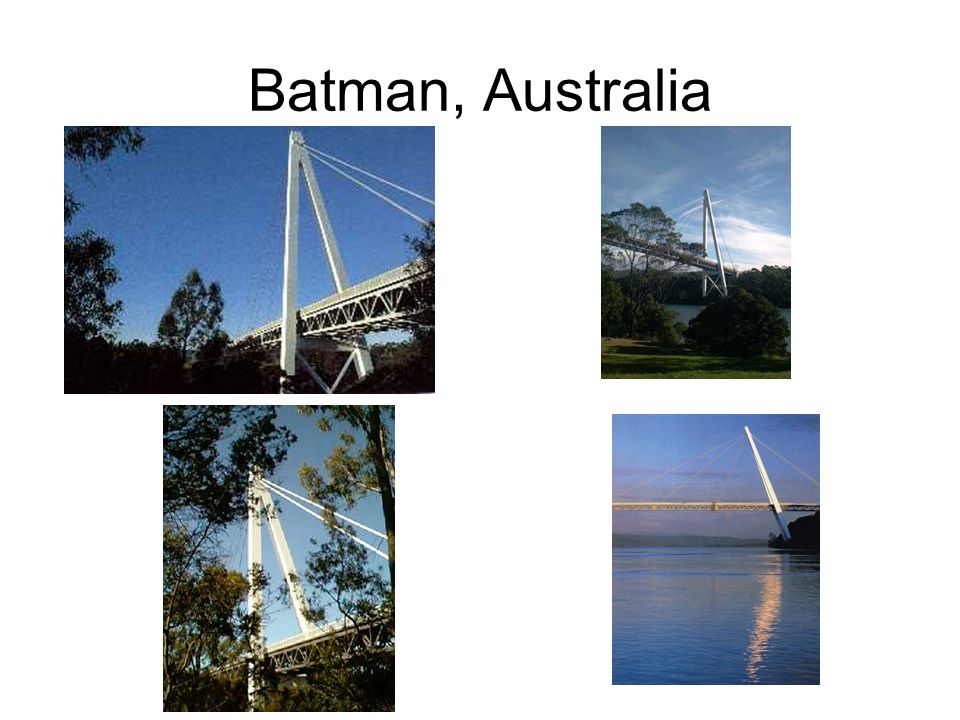

127 Batman, Australia

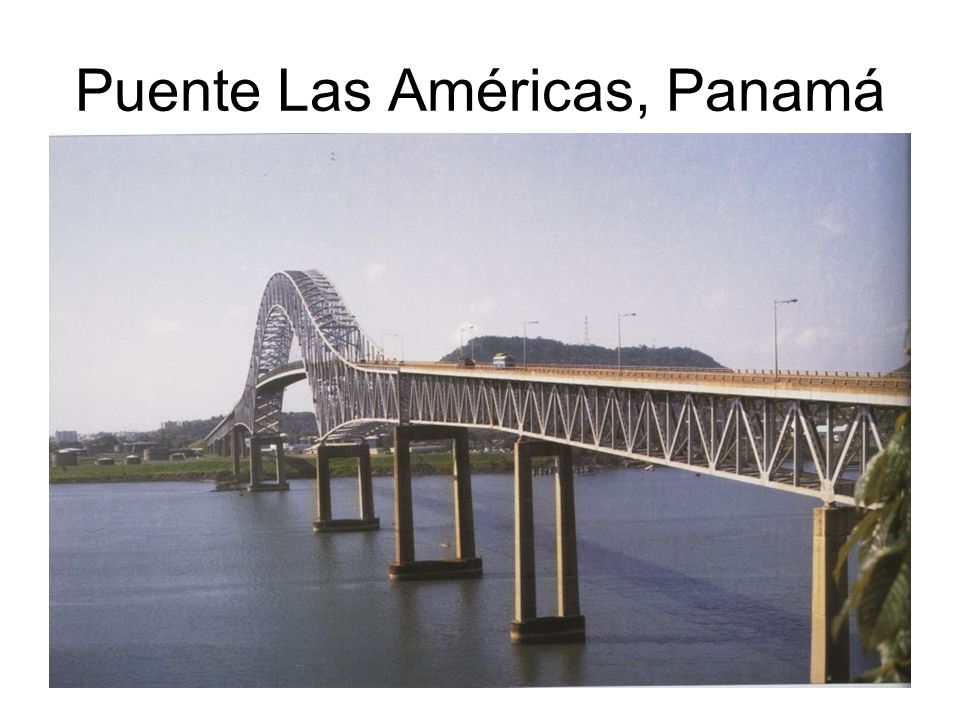

128 Puente Las Américas, Panamá

129 Runyang, China

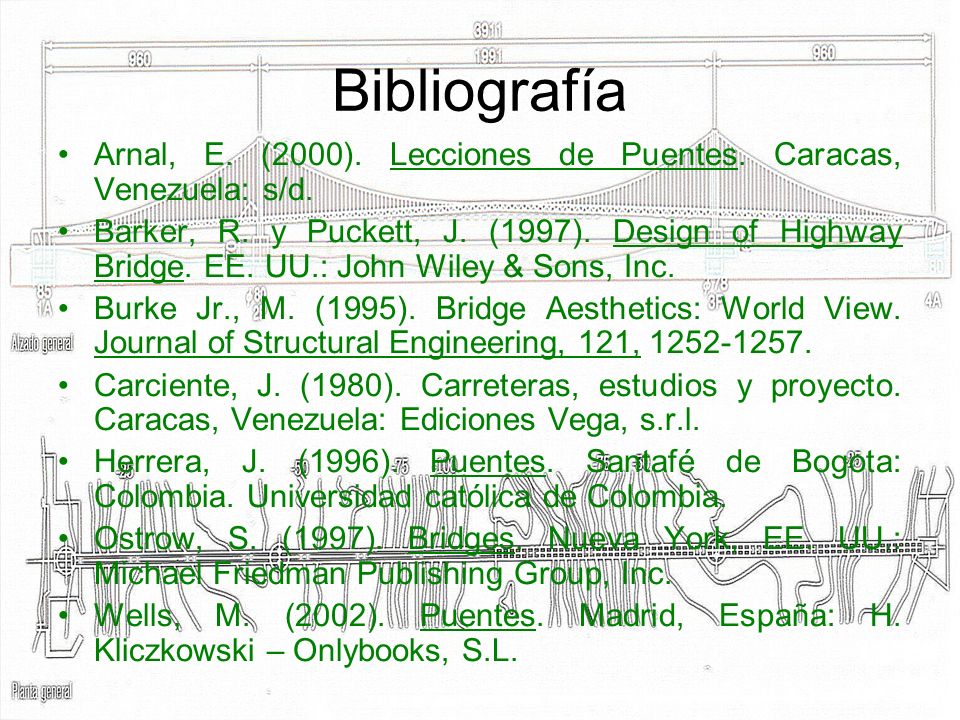

130 Bibliografía Arnal, E. (2000). Lecciones de Puentes. Caracas, Venezuela: s/d. Barker, R. y Puckett, J. (1997). Design of Highway Bridge. EE. UU.: John Wiley & Sons, Inc. Burke Jr., M. (1995). Bridge Aesthetics: World View. Journal of Structural Engineering, 121, Carciente, J. (1980). Carreteras, estudios y proyecto. Caracas, Venezuela: Ediciones Vega, s.r.l. Herrera, J. (1996). Puentes. Santafé de Bogota: Colombia. Universidad católica de Colombia. Ostrow, S. (1997). Bridges. Nueva York, EE. UU.: Michael Friedman Publishing Group, Inc. Wells, M. (2002). Puentes. Madrid, España: H. Kliczkowski – Onlybooks, S.L.
