1 CLIMATIZACION INDUSTRIAL y AREAS LIMPIAS
Por Enrique Cinacchi 30_08_2013

2 En primer lugar recordamos diferenciar
Climatización Industrial de SmartArt custom animation effects: vertical picture list (Intermediate) To reproduce the SmartArt effects on this slide, do the following: On the Insert tab, in the Illustrations group, click SmartArt. In the Choose a SmartArt Graphic dialog box, in the left pane, click List. In the List pane, double-click Vertical Picture List (fourth row, first option from the left) to insert the graphic into the slide. On the Home tab, in the Slides group, click Layout, and then click Blank. To create a fourth shape in the graphic, select the third shape from the top, and then under SmartArt Tools, on the Design tab, in the Create Graphic group, click the arrow next to Add Shape, and then click Add Shape Before. Repeat this process to create a fifth shape. Select the graphic. Under SmartArt Tools, on the Format tab, click Size, and then do the following: In the Width box, enter 7.91”. In the Height box, enter 6.38”. Under SmartArt Tools, on the Format tab, click Arrange, click Align, and then do the following: Click Align Center. Click Align Middle. Click Align to Slide. Select the graphic, and then click one of the arrows on the left border. In the Type your text here dialog box, click each of the second-level bullets and then press DELETE until there are only three first-level bullets remaining (one for each shape). Enter text for each shape into the first-level bullets. Under SmartArt Tools, on the Design tab, in the SmartArt Styles group, click More, and then under Best Match for Document click Moderate Effect (fourth option from the left). On the slide, select the graphic. On the Home tab, in the Font group, select 14 from the Font Size list. On the Design tab, in the Themes group, click Colors, and then click Civic. (Note: If this action is taken in a PowerPoint presentation containing more than one slide, the theme colors will be applied to all of the slides.) Press and hold CTRL, and then select all five of the pictures on the slide. Under SmartArt Tools, on the Format tab, in the Shapes group, click Change Shape, and then under Rectangles click Round Diagonal Corner Rectangle (ninth option from the left). Click each of the five picture placeholders in the graphic, and then in the Insert Picture dialog box, select a picture and click Insert. Under SmartArt Tools, on the Design tab, in the SmartArt Styles group, click Change Colors, and then under Colorful click Colorful Range – Accent Colors 3 to 4 (third option from the left). Under SmartArt Tools, on the Format tab, in the Shape Styles group, click Shape Effects, point to Glow, and then do the following: Press and hold CTRL, and then select all of the larger rounded rectangles. Under SmartArt Tools, on the Format tab, in the Shapes group, click Change Shape, and then under Rectangles click Round Diagonal Corner Rectangle (ninth option from the left). Point to More Glow Colors, and then under Theme Colors click White, Background 1 (first row, first option from the left). Under Glow Variations, select Accent color 1, 5 pt glow (first row, first option from the left). To reproduce the animation effects on this slide, do the following: On the slide, select the graphic. In the Custom Animation task pane, do the following: On the Animations tab, in the Animations group, click Custom Animation. Click Add Effect, point to Motion Paths, and then click Right. Under Modify: Right, do the following: Click Add Effect, point to Entrance, and then click More Effects. In the Add Entrance Effect dialog box, under Subtle, click Fade, and then click OK. Under Modify: Fade, in the Speed list, select Fast. On the slide, right-click the right motion path and then click Reverse Path Direction. In the Speed list, select Fast. In the Start list, select With Previous. Press and hold CTRL, and then select the two animation effects in the Custom Animation task pane. Click the arrow to the right of one of those effects, and then click Effect Options. In the Effect Options dialog box, on the SmartArt Animation tab, in the Group Graphic list, select One by One. Also in the Custom Animation task pane, do the following: Select the first animation effect (fade effect for the first rectangle). Under Modify: Fade, in the Start list, select With Previous. Click the double arrows under each effect to expand the list of effects. Also in the Custom Animation task pane, select the 11th animation effect (motion path for the first picture). On the slide, point to the starting point (green arrow) of the selected motion path until the cursor becomes a two-headed arrow. Press and hold SHIFT to constrain the path to a straight horizontal line, and then drag the starting point to the left of the endpoint (red arrow). Also in the Custom Animation task pane, select the 13th animation effect (motion path for the second picture). On the slide, point to the starting point (green arrow) of the selected motion path until the cursor becomes a two-headed arrow. Press and hold SHIFT, and then drag the starting point to the left of the endpoint (red arrow), into the same position as the green arrow for the first picture motion path. Drag the 12th effect (motion path for the first large rectangle) until it is fourth in the list of effects. Drag the 11th effect until it is second in the list of effects. Drag the 13th animation effect until it is sixth in the list of effects. Under Modify: Right, in the Start list, select With Previous. Select the 15th animation effect (motion path for the third picture). On the slide, point to the starting point (green arrow) of the selected motion path until the cursor becomes a two-headed arrow. Press and hold SHIFT, and then drag the starting point to the left of the endpoint (red arrow), into the same position as the starting point for the first picture motion path. Drag the 14th animation effect (motion path for the second large rectangle) until it is eighth in the list of effects. Select the 17th animation effect (motion path for the fourth picture). On the slide, point to the starting point (green arrow) of the selected motion path until the cursor becomes a two-headed arrow. Press and hold SHIFT, and then drag the starting point to the left of the endpoint (red arrow), into the same position as the starting point for the first picture motion path. Drag the 16th animation effect (motion path for the third large rectangle) until it is 12th in the list of effects. Drag the 15th animation effect until it is 10th in the list of effects. Under Modify: Right, in the Start list, select With Previous. Drag the 18th animation effect (motion path for the fourth large rectangle) until it is 16th in the list of effects. Drag the 17th animation effect until it is 14th in the list of effects. Under Modify: Right, in the Start list, select With Previous. Select the 19th animation effect (motion path for the fifth picture). On the slide, point to the starting point (green arrow) of the selected motion path until the cursor becomes a two-headed arrow. Press and hold SHIFT, and then drag the starting point to the left of the endpoint (red arrow), into the same position as the starting point for the first picture motion path. Also in the Custom Animation task pane, drag the 19th animation effect until it is 18th in the list of effects. Under Modify: Right, in the Start list, select With Previous. To reproduce the background effects on this slide, do the following: Right-click the slide background area, and then click Format Background. In the Format Background dialog box, click Fill in the left pane, select Gradient fill in the Fill pane, and then do the following: In the Type list, select Radial. Also under Gradient stops, customize the gradient stops as follows: Under Gradient stops, click Add or Remove until two stops appear in the drop-down list. Click the button next to Direction, and then click From Corner (fifth option from the left). Select Stop 1 from the list, and then do the following: Select Stop 2 from the list, and then do the following: Click the button next to Color, and then under Theme Colors click White, Background 1 (first row, first option from the left). In the Stop position box, enter 0%. Click the button next to Color, and then under Theme Colors click White, Background 1, Darker 25% (fourth row, first option from the left). In the Stop position box, enter 100%. Aire Acondicionado para Confort

3 Aire Acondicionado para Confort Concebido para :
* Operar en condiciones estándar de 25ºC y 55% de humedad relativa. * Baja o nula incorporación de aire exterior. * Nivel de filtrado pobre. * Otro punto importante es que su diseño prevé que el equipo se utilice en días cálidos en modo frío y según su diseño invierta su ciclo, operando, en días fríos en modo calefacción, no pudiendo cumplir la función de frío y calor en simultáneo.

4 3 1 2 Los mencionados equipos son destinados a:
Oficinas Residencias Otros Suelen ser seleccionados tomando como únicas referencias: 3 1 2 Los metros cuadrados o metros cúbicos del área. Carga térmica por paredes, techo, ventanas. Cantidad de personas y aparatos que operan en su interior.

5 Climatización Industrial si nuestra aplicación no concuerda con el caso expuesto al comienzo, (ya sabemos que la necesidad no podrá ser satisfecha por equipos estándar de confort) En el pasado los requerimientos específicos de eficiencia y prestaciones de sistemas de aire acondicionado, eran muy bajos. Esto fue cambiando, hasta comenzar una gran escalada en la década del 90´, donde los requerimientos regulatorios y nuevas máquinas de producción obligaron a los sistemas de climatización a cubrir la demanda tecnológica. Damos algunos ejemplos:

6 Granjas Para reproducción de pollos y producción de huevos se trabajaba en simples naves con ventilación natural o forzada. Actualmente se dispone de ambientes construidos con terminaciones sanitarias, cerrados, con aire acondicionado industrial, que se encarga de mantener las condiciones de humedad, temperatura, hasta un 100% de aire exterior todo el año e incluso mantener la presión atmosférica, condiciones básicas requeridas por los fabricantes de las nacederas e incubadoras que operan en su interior, estos sistemas aumentan la producción histórica.

7 Alimentos Dentro de la industria Alimenticia en general, encontramos muchos puntos en común: la eficiencia requerida por las nuevas máquinas de producción, condiciones ambientales y de filtrado, obligaron a sustituir los viejos sistemas de ventilación y/o aire acondicionado, por equipos industriales especialmente diseñados para cada aplicación y capaces de mantener estas condiciones todo el año.

8 Sectores Productivos En áreas donde personas desarrollan tareas de producción, nos encontramos con varios casos de empresas con más de 60 años trabajando en condiciones históricas de 40 a 50ºC. Hoy las exigencias en cuanto al ambiente de trabajo de las personas y problemas técnicos con equipos que operan en el interior, motivaron que se realicen proyectos para mejorar dichas condiciones de temperatura, filtrado y presión positiva

9 Laboratorios Un gran número de Laboratorios trabajaron durante decenas de años sin exigencias reales sobre las condiciones en las que se debían elaborar y/o almacenar productos. En los últimos 15 años estas exigencias fueron aumentando, así como también los requerimientos para exportar. Lo mencionado posicionó a la industria farmacéutica en la escala más alta en cuanto a requerimientos de buenas prácticas y disponer de áreas limpias y clasificadas.

10 Entramos en la Climatización Industrial, en este ámbito nos encontramos con una combinación o la totalidad de las prestaciones que detallamos a continuación, con el fin de satisfacer los requerimientos de este tipo de áreas. Humidificación 1 Deshumidificación 2 Enfriamiento 3 Calefacción 4 Distintos niveles de filtrado 5 Distintos rangos de caudal y presión 6 Incorporación de aire exterior 7 Construcción industrial y Sanitaria 8

11 Requerimientos básicos para proyecto industriales:
Planos civiles de la obra, con detalle de ubicación de equipos de producción Requerimiento de temperatura y de humedad Clasificación de área necesaria Diferenciales de presión entre áreas Informe de potencias y tipos de equipo que operan en el área.

12 Confección de plano, sectorizado, y codificado
con identificación de barrido de aire

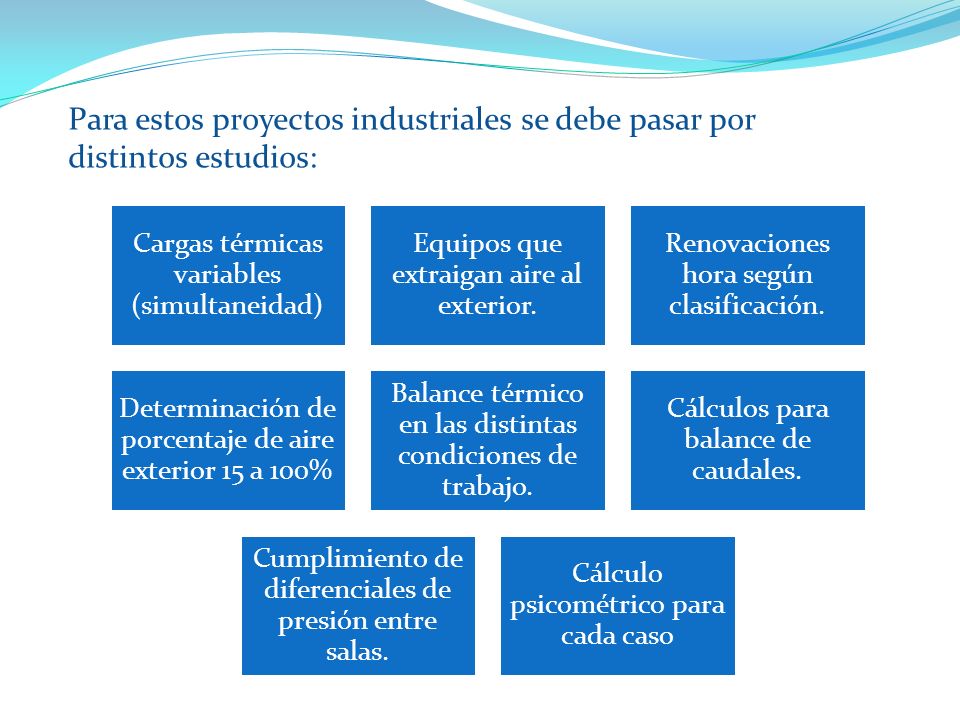

13 Para estos proyectos industriales se debe pasar por distintos estudios:
Cargas térmicas variables (simultaneidad) Equipos que extraigan aire al exterior. Renovaciones hora según clasificación. Determinación de porcentaje de aire exterior 15 a 100% Balance térmico en las distintas condiciones de trabajo. Cálculos para balance de caudales. Cumplimiento de diferenciales de presión entre salas. Cálculo psicométrico para cada caso

14 Armar una planilla con las superficies y volumen, potencia de motores, calefactores, iluminación, personal, paredes, etc. Con estos datos se debe generar un balance térmico completo que pueda integrar todas las variables del proyecto. Los caudales que necesitamos según balance nunca deben sub dimensionarse, esto suele ocurrir si se calcula por volumen, o por renovaciones hora. Se realiza un balance de caudales en otra planilla analizando el recorrido que se pretende que tenga el aire (sentido de fuga), extracciones, pérdidas por puertas, y renovaciones hora necesarias para la calificación del área, etc.

15 Luego se cruza toda la información y se elige la que resulte más alta en cada caso. Es común encontrarnos con errores por hacer cálculos de sistemas directamente por renovaciones o salteando algún paso. Al disponer del caudal de aire total y exterior, debemos hacer un análisis psicométrico de los caudales con el fin de determinar la capacidad frigorífica total, la sensible, el punto de rocío del aparato, las condiciones de mezcla entre el aire de retorno y el aire exterior, etc. Un proyecto que efectivamente realice un estudio térmico, de caudales, etc. debe expresar todos estos pasos y los resultados para la selección correcta del sistema de climatización industrial.

16 Aquí comprobamos lo expuesto al comienzo: si salimos a buscar sistemas que puedan dar por catálogo las condiciones que resultan del estudio, encontraremos que para aplicaciones industriales los equipos estándar para confort no cumplen con el requisito. Si incurriéramos en la selección de un equipo no pensado para este fin o mal seleccionado, el resultado en muchos casos es que el equipo directamente no podrá utilizarse y en otros casos se tendrá que hacer la reingeniería y sumar equipos por un costo mayor.

17 Para la etapa de calefacción:
  Lo habitual es dar solución a estas aplicaciones con un sistema de agua fría o expansión directa. El primer caso se compone de un enfriador de líquido de una marca determinada, el agua fria, se acumula en un tanque, de aquí la toma una bomba y la impulsa por un sistema de cañerías aisladas hasta la manejadora de aire comúnmente de otro fabricante, luego pasa por una válvula de control, recién allí entra al serpentín que posteriormente enfría el aire. Manejadora + Chiller + Bombas + Caldera + Tablero + Controles   Para la etapa de calefacción: Manejadora + Caldera + Bombas + Tablero + Controles

18 Este sistema se fabrica en la Argentina por Frioar Ingeniería SRL
Existen nuevas tecnologías, capaces de reducir notablemente la cantidad de equipos necesarios para una función determinada, unificados por una marca quien proyecta el sistema, fabrica los equipos y garantiza el conjunto entregando. El espacio empleado para la sala de máquinas llega a ser del 50%, el ahorro energético es considerable, lo que permite reducir la necesidad de infraestructura eléctrica, y espacios no productivos. Este sistema se fabrica en la Argentina por Frioar Ingeniería SRL

19 Ver presentación: Frioar Institucion y productos Rev 8_13
También puede encontrar más información de la empresa en
