Puesta a Tierra en Edificios Compatibilidad Electromagnética Grupo Nº 2 García Yohana Gudiño Susan Villarreal Elizabeth Mérida, Octubre 2003.

Presentaciones similares


Presentación del tema: "Puesta a Tierra en Edificios Compatibilidad Electromagnética Grupo Nº 2 García Yohana Gudiño Susan Villarreal Elizabeth Mérida, Octubre 2003."— Transcripción de la presentación:

1 Puesta a Tierra en Edificios Compatibilidad Electromagnética Grupo Nº 2 García Yohana Gudiño Susan Villarreal Elizabeth Mérida, Octubre 2003

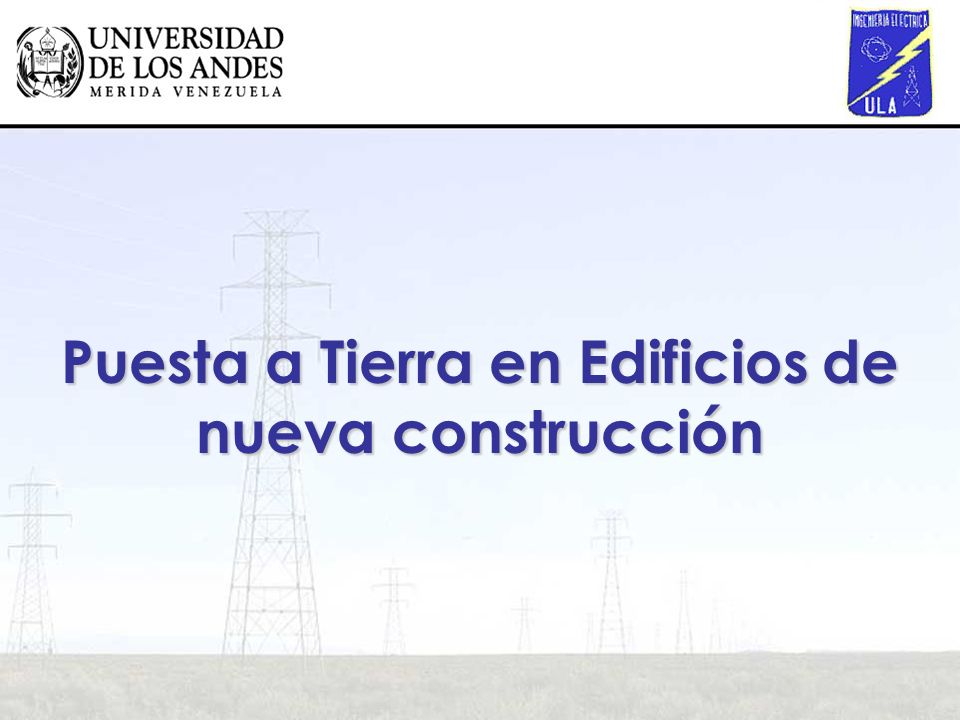

2 Puesta a Tierra en Edificios de nueva construcción

3 Esquema de un sistema de puesta a tierra en un edificio destinado principalmente a viviendas 1. Electrodo de tierra. 2. Líneas de enlace con tierra. 3. Puntos de puesta a tierra. 4. Líneas principales de tierra. 5. Derivaciones de líneas principales con tierra. 6. Conductores de protección.

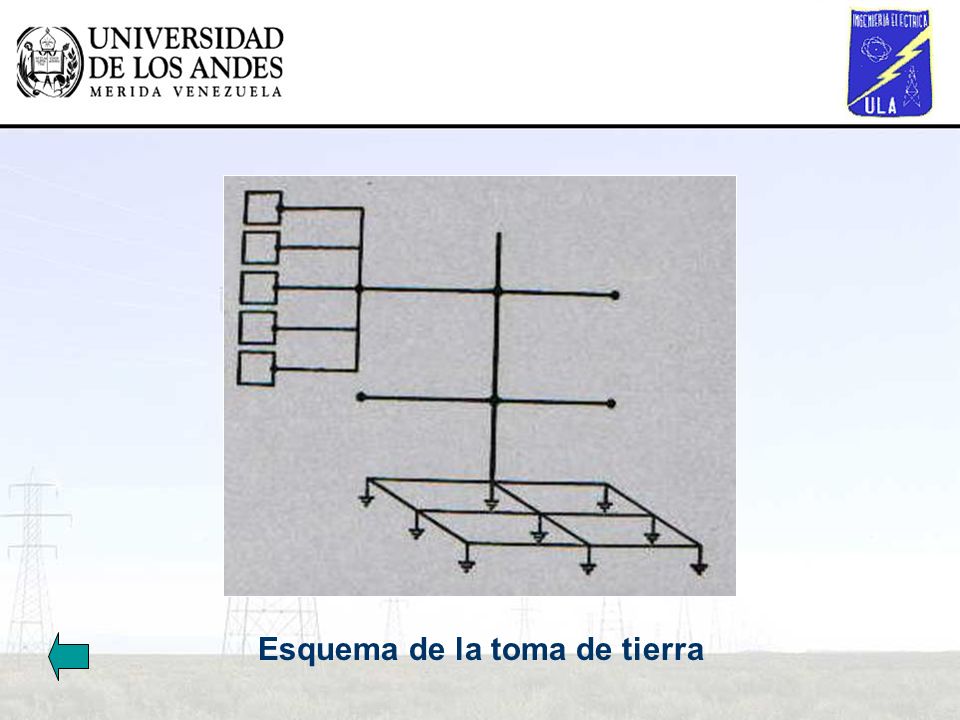

4 Esquema de la toma de tierra

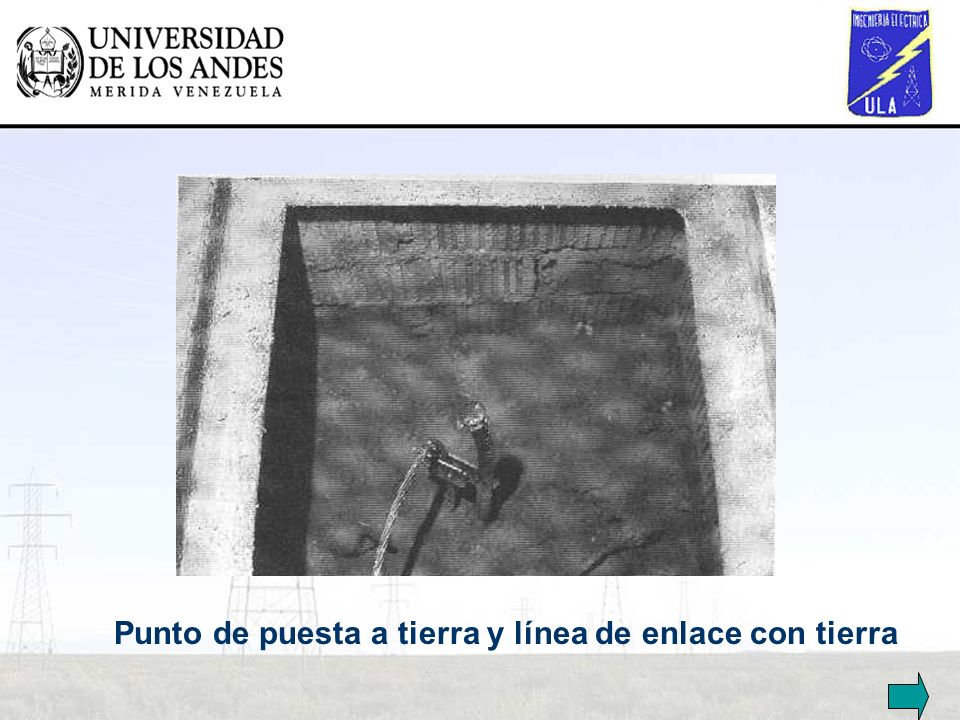

5 Punto de puesta a tierra y línea de enlace con tierra

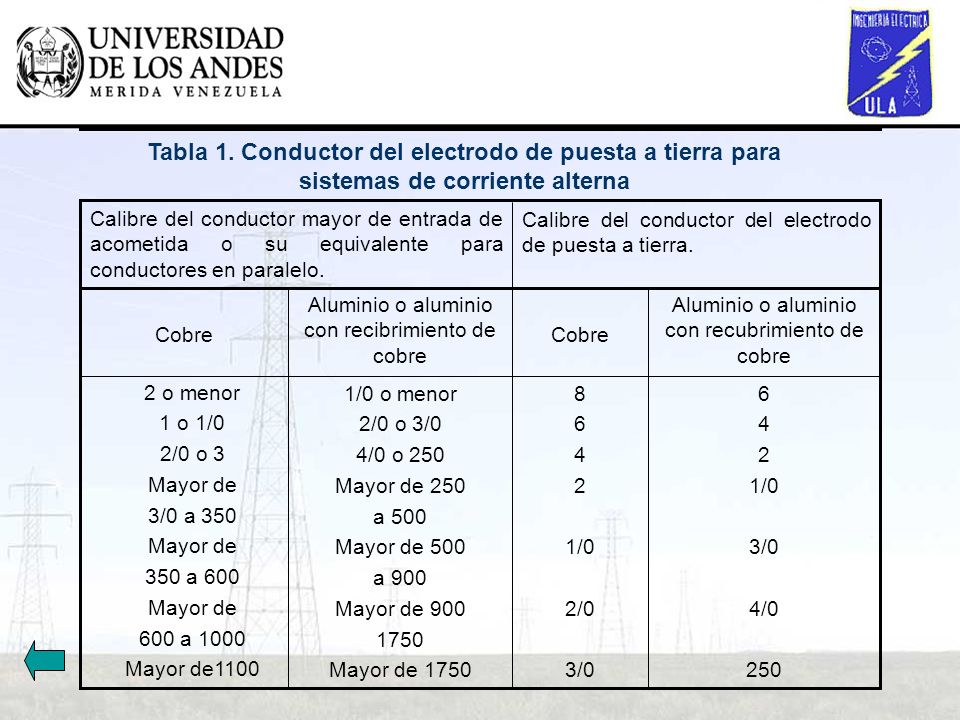

6 Calibre del conductor del electrodo de puesta a tierra. Calibre del conductor mayor de entrada de acometida o su equivalente para conductores en paralelo /0 3/0 4/ /0 2/0 3/0 1/0 o menor 2/0 o 3/0 4/0 o 250 Mayor de 250 a 500 Mayor de 500 a 900 Mayor de Mayor de o menor 1 o 1/0 2/0 o 3 Mayor de 3/0 a 350 Mayor de 350 a 600 Mayor de 600 a 1000 Mayor de1100 Aluminio o aluminio con recubrimiento de cobre Cobre Aluminio o aluminio con recibrimiento de cobre Cobre Tabla 1. Conductor del electrodo de puesta a tierra para sistemas de corriente alterna

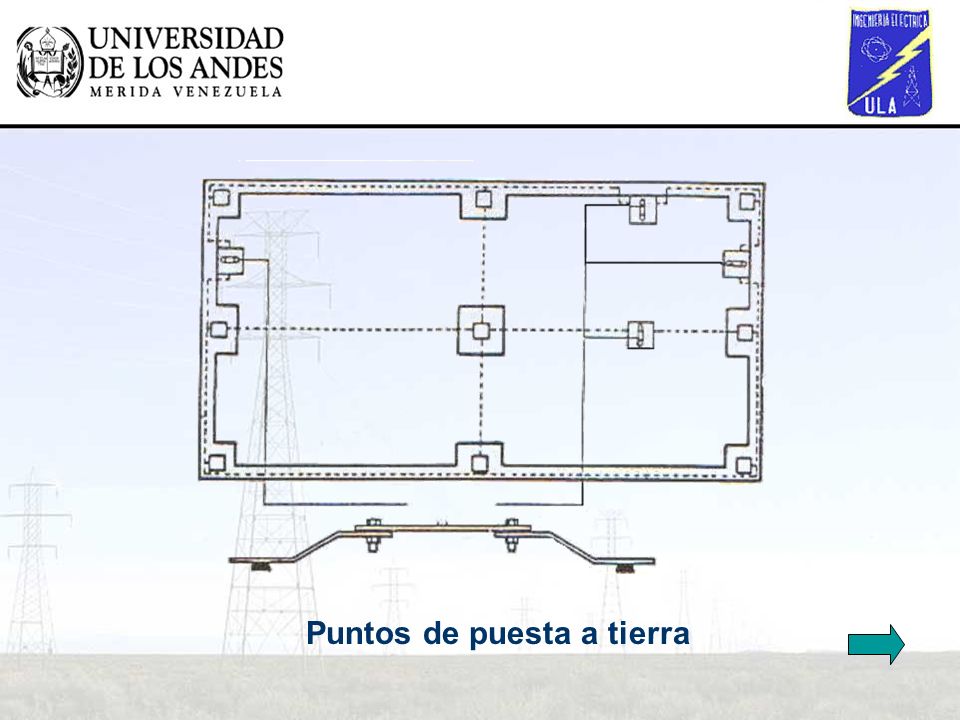

7 Puntos de puesta a tierra

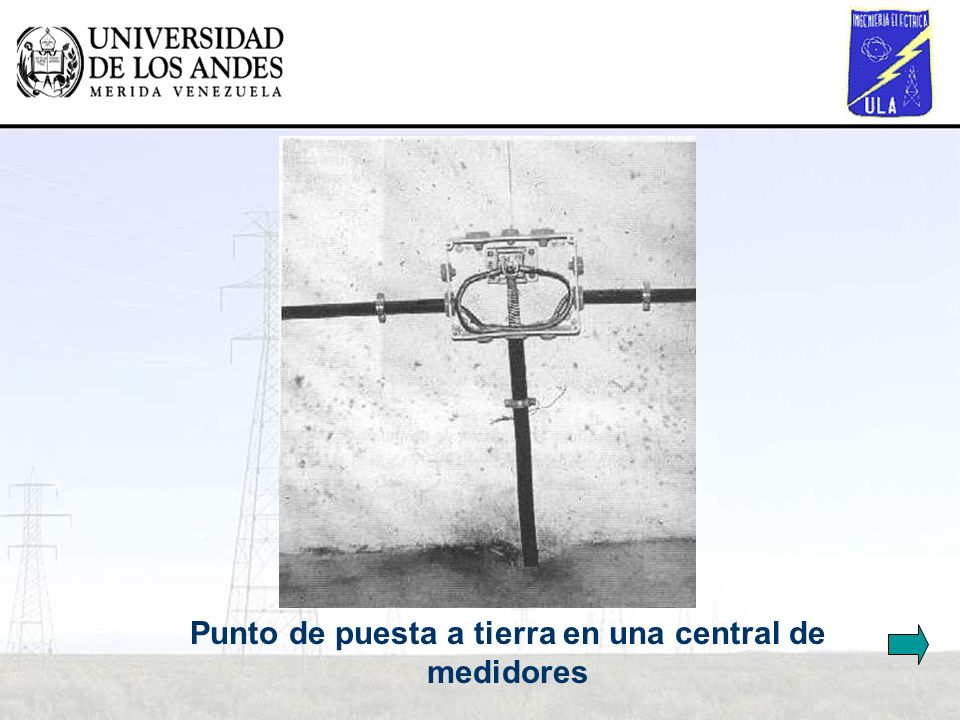

8 Punto de puesta a tierra en una central de medidores

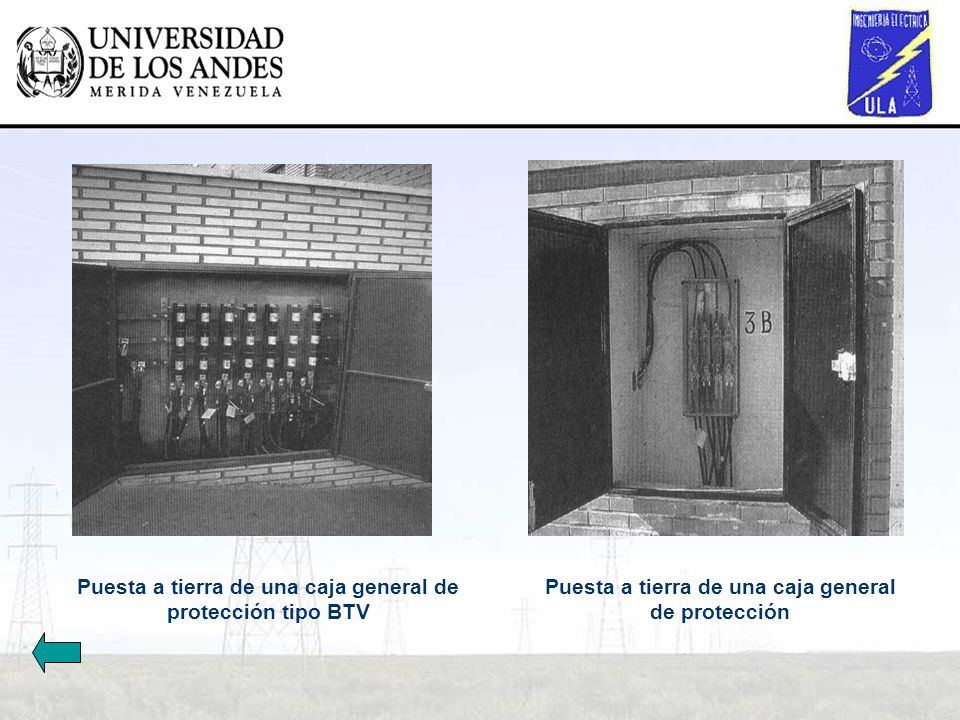

9 Puesta a tierra de una caja general de protección tipo BTV Puesta a tierra de una caja general de protección

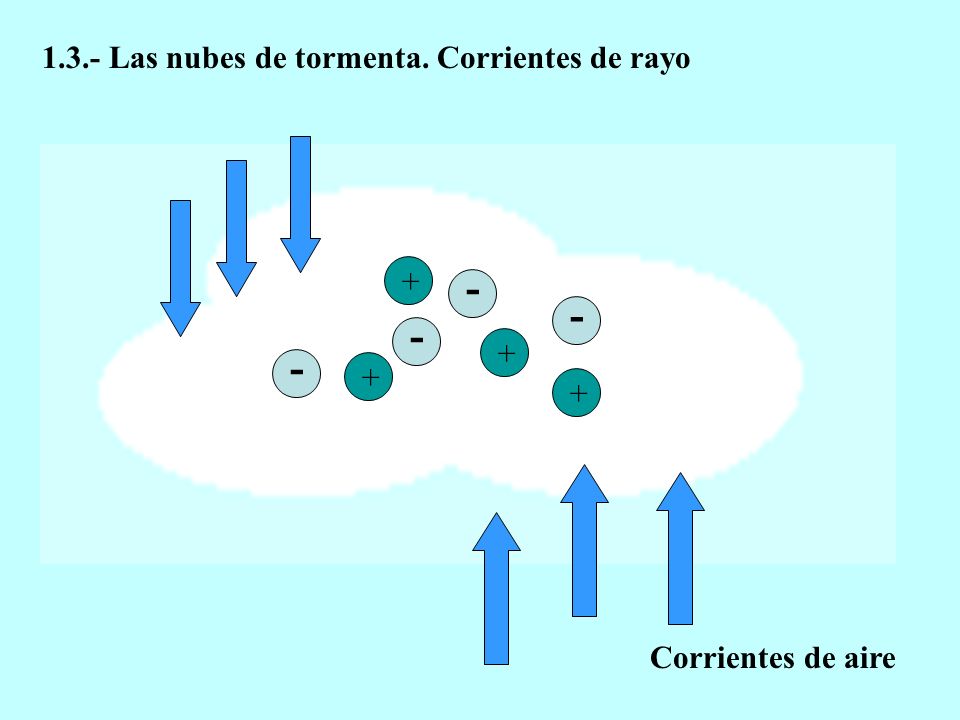

10 Corrientes de aire Las nubes de tormenta. Corrientes de rayo

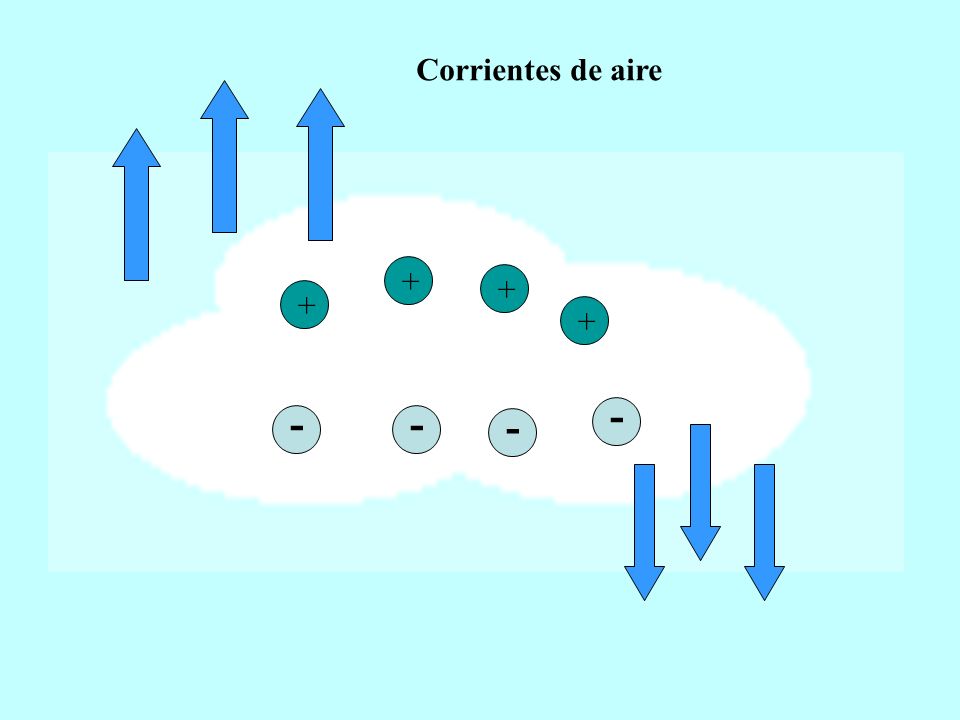

11 Corrientes de aire

12

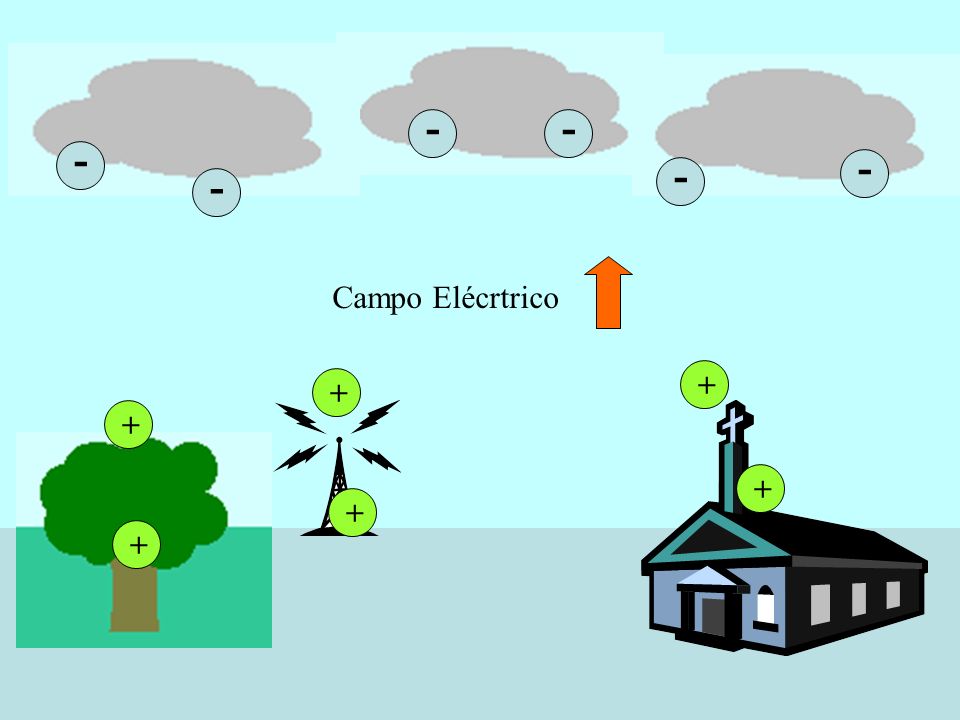

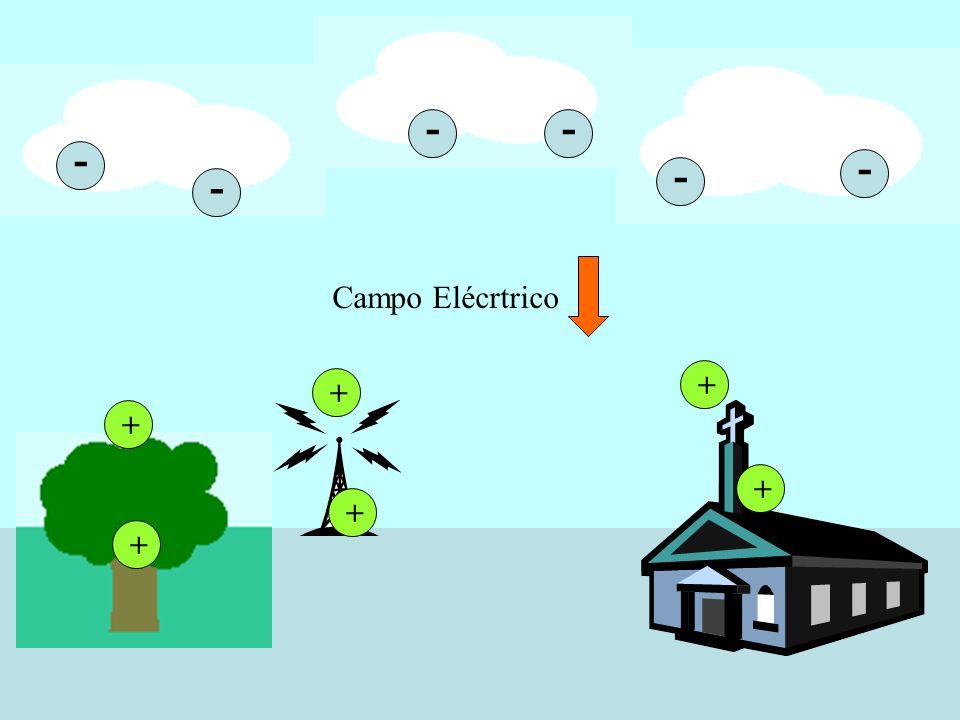

13 Campo Elécrtrico

14

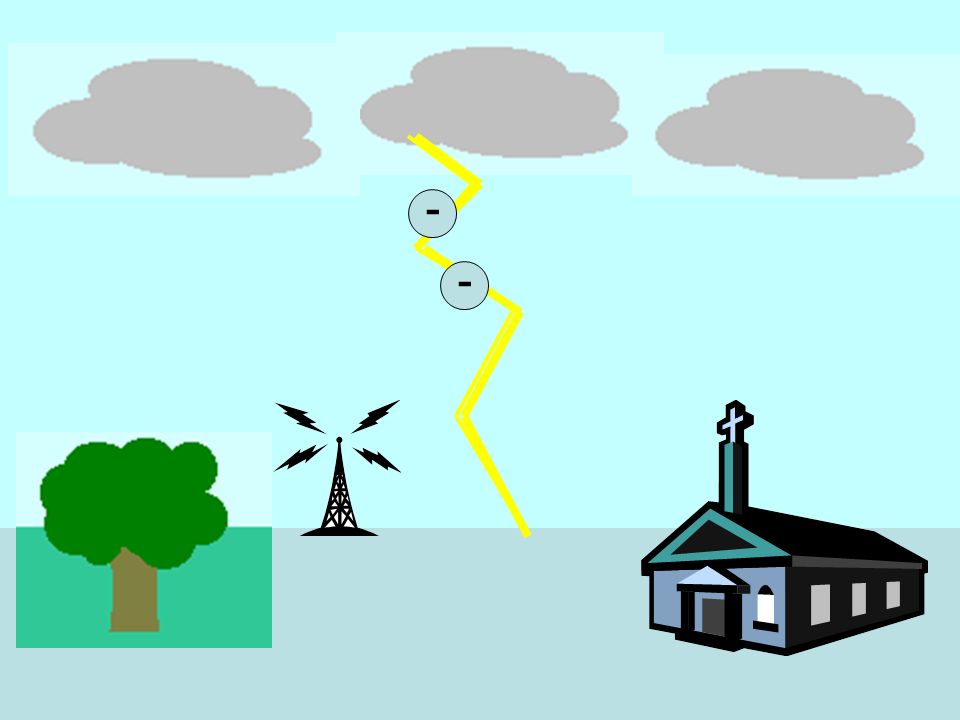

15 - -

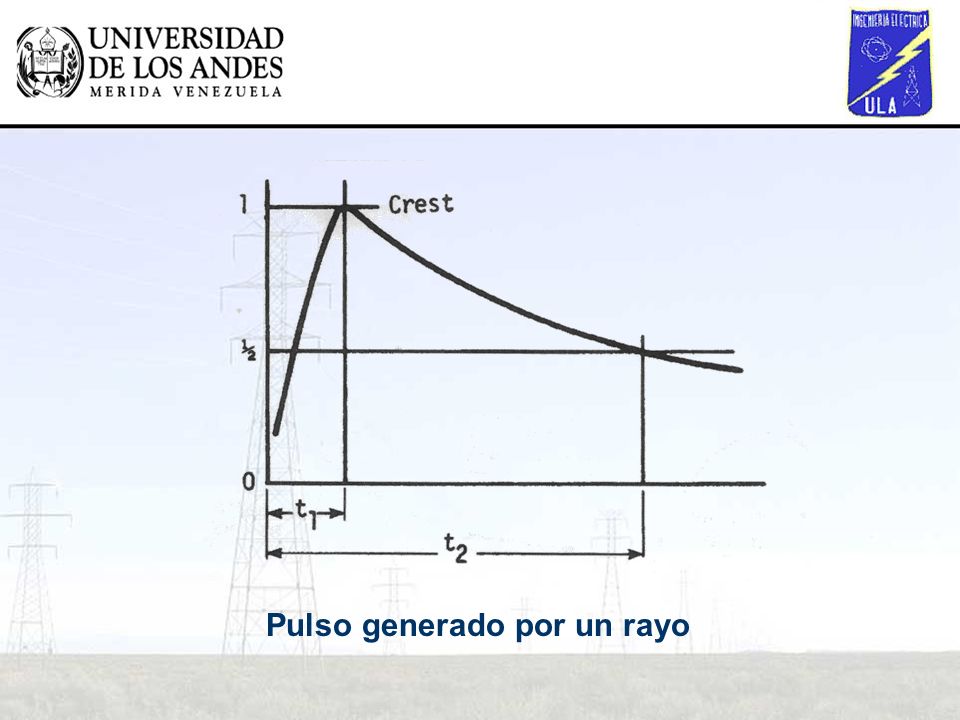

16 Pulso generado por un rayo

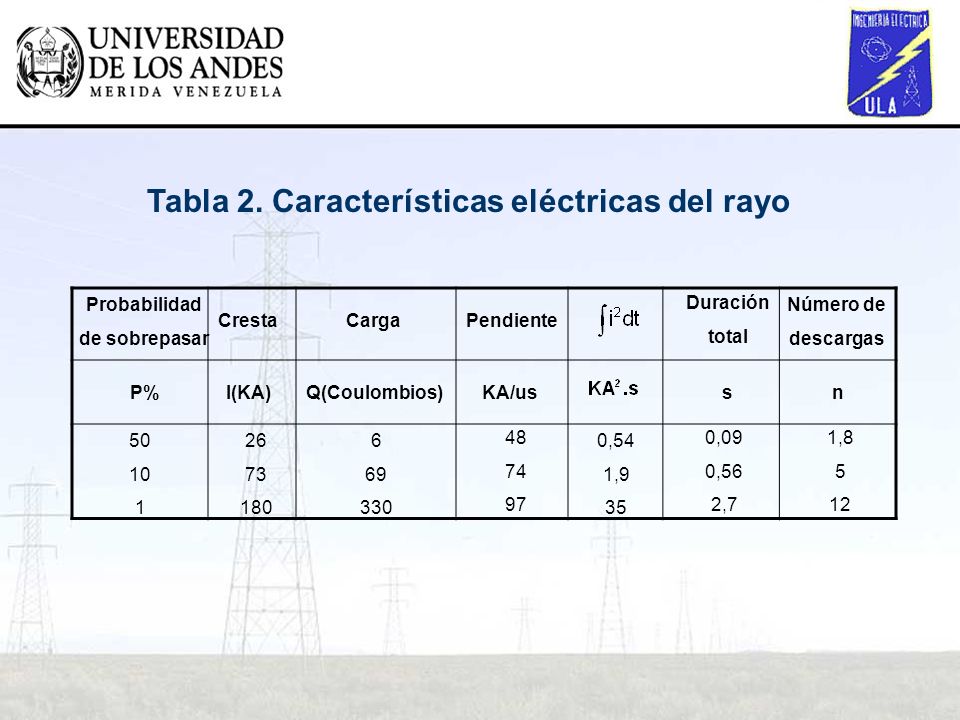

17 Probabilidad de sobrepasar CrestaCargaPendiente Duración total Número de descargas P%I(KA)Q(Coulombios)KA/ussn ,54 1,9 35 0,09 0,56 2,7 1, Tabla 2. Características eléctricas del rayo

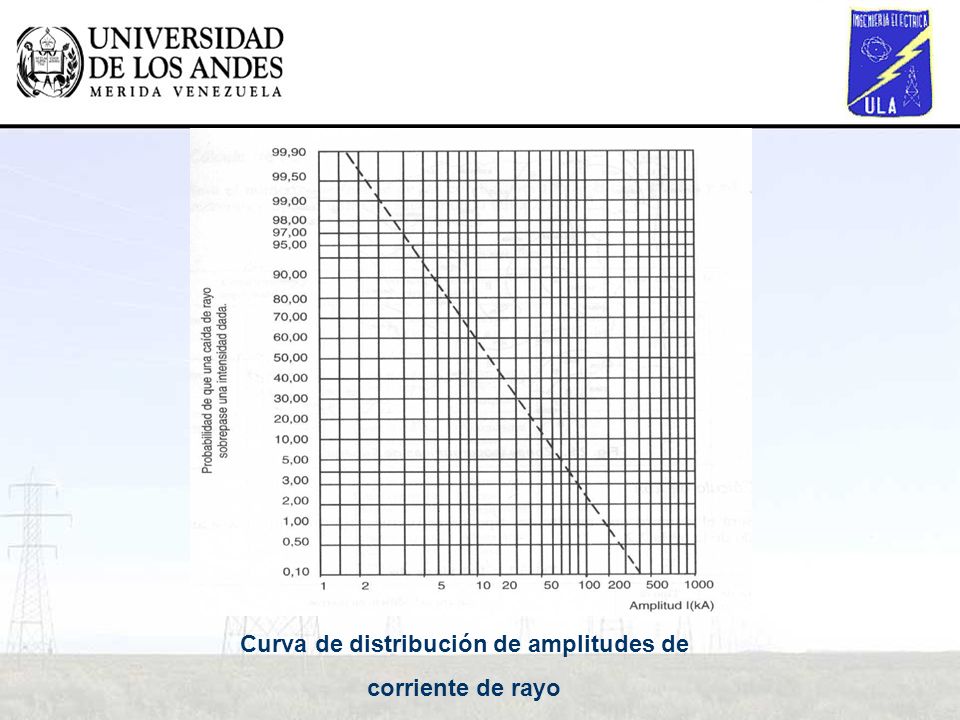

18 Curva de distribución de amplitudes de corriente de rayo

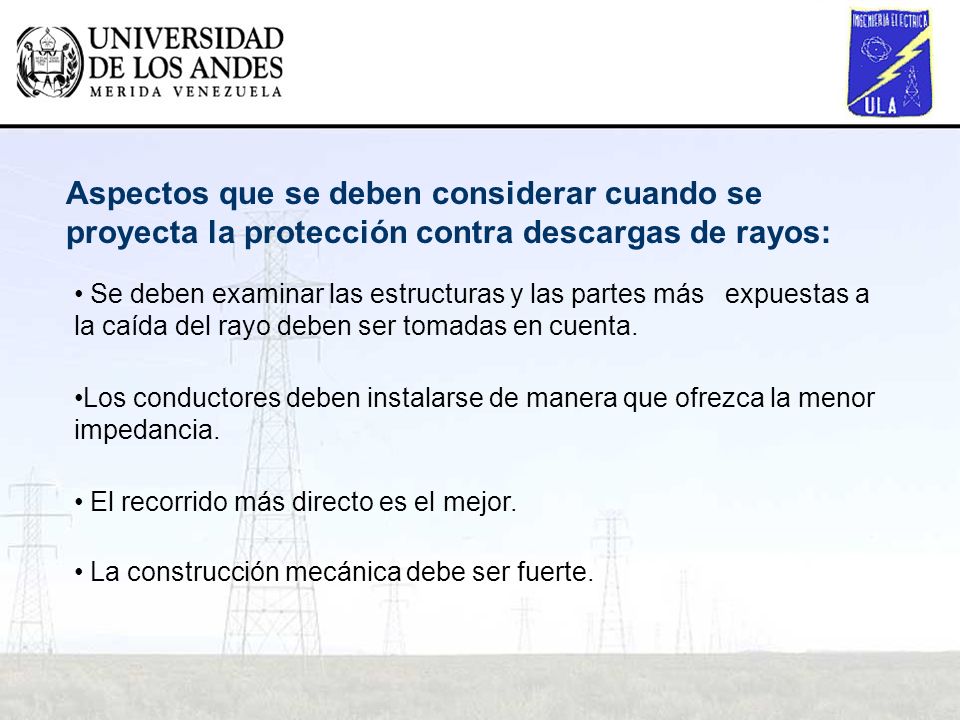

19 Aspectos que se deben considerar cuando se proyecta la protección contra descargas de rayos: Se deben examinar las estructuras y las partes más expuestas a la caída del rayo deben ser tomadas en cuenta. Los conductores deben instalarse de manera que ofrezca la menor impedancia. El recorrido más directo es el mejor. La construcción mecánica debe ser fuerte.

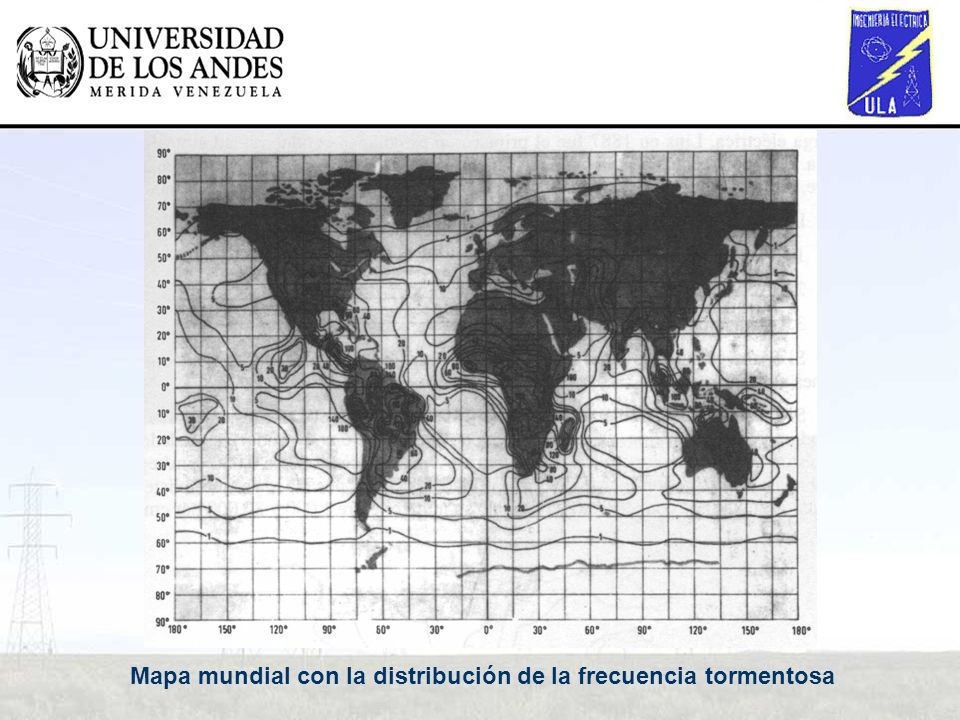

20 Mapa mundial con la distribución de la frecuencia tormentosa

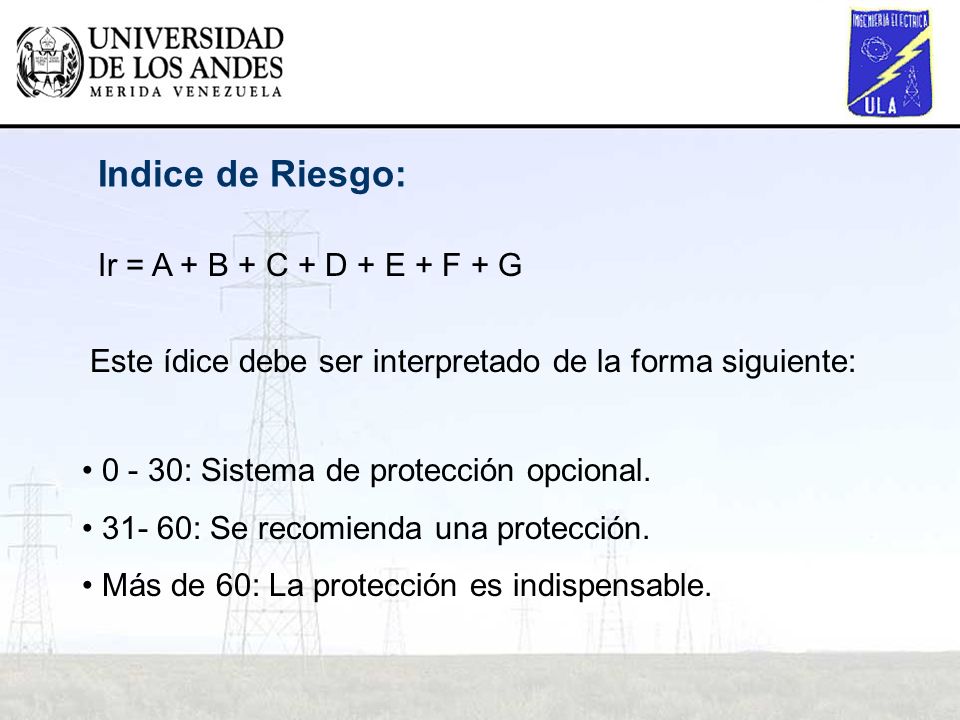

21 Indice de Riesgo: Ir = A + B + C + D + E + F + G Este ídice debe ser interpretado de la forma siguiente: : Sistema de protección opcional : Se recomienda una protección. Más de 60: La protección es indispensable.

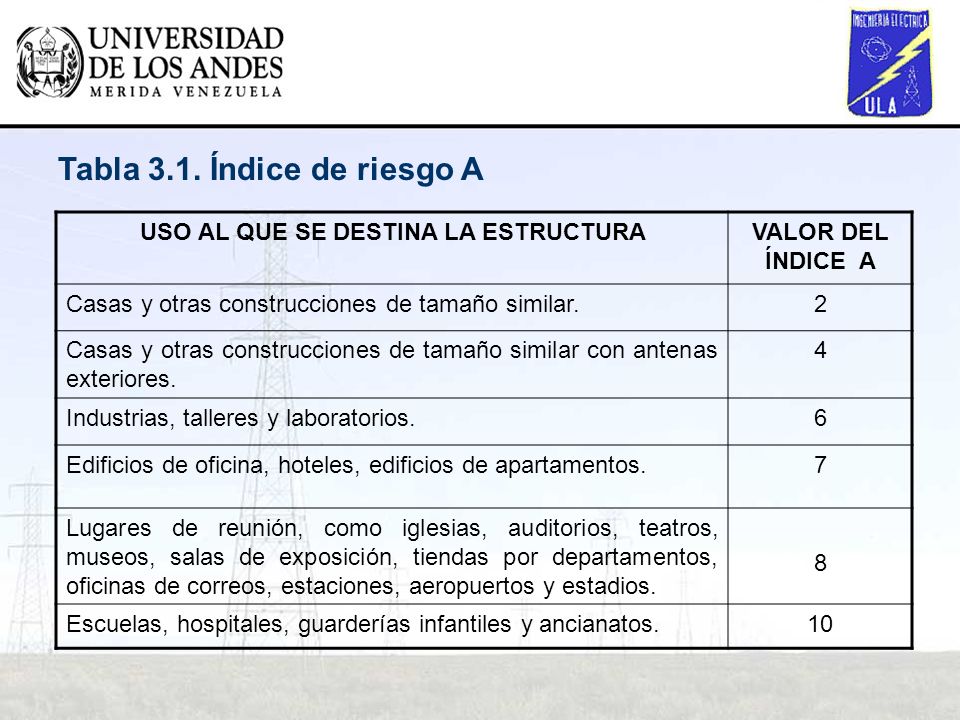

22 USO AL QUE SE DESTINA LA ESTRUCTURAVALOR DEL ÍNDICE A Casas y otras construcciones de tamaño similar.2 Casas y otras construcciones de tamaño similar con antenas exteriores. 4 Industrias, talleres y laboratorios.6 Edificios de oficina, hoteles, edificios de apartamentos.7 Lugares de reunión, como iglesias, auditorios, teatros, museos, salas de exposición, tiendas por departamentos, oficinas de correos, estaciones, aeropuertos y estadios. 8 Escuelas, hospitales, guarderías infantiles y ancianatos.10 Tabla 3.1. Índice de riesgo A

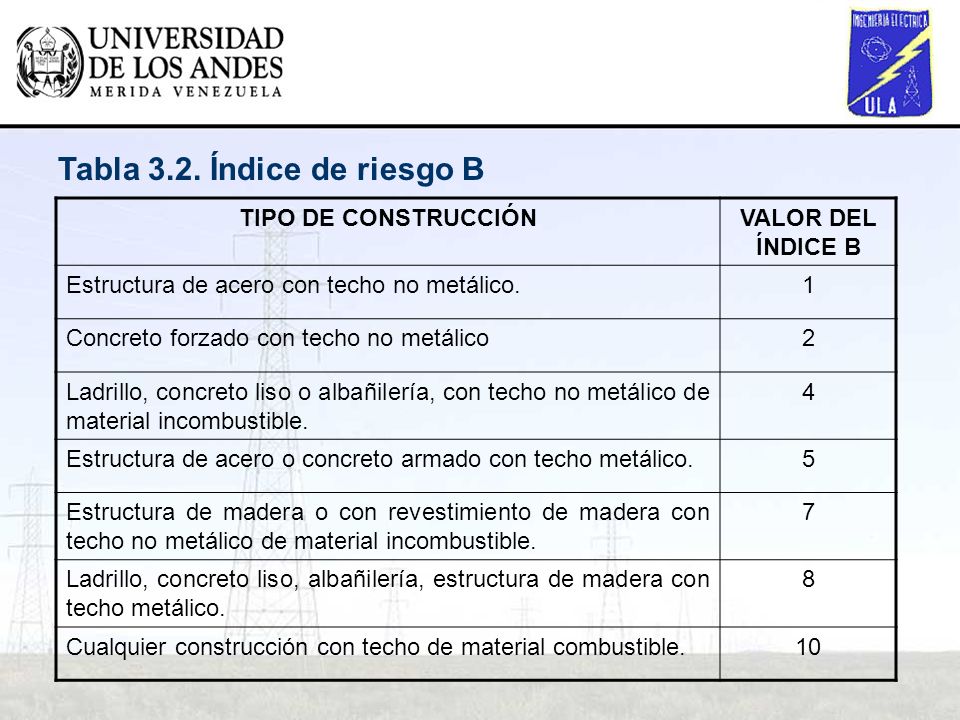

23 TIPO DE CONSTRUCCIÓNVALOR DEL ÍNDICE B Estructura de acero con techo no metálico.1 Concreto forzado con techo no metálico2 Ladrillo, concreto liso o albañilería, con techo no metálico de material incombustible. 4 Estructura de acero o concreto armado con techo metálico.5 Estructura de madera o con revestimiento de madera con techo no metálico de material incombustible. 7 Ladrillo, concreto liso, albañilería, estructura de madera con techo metálico. 8 Cualquier construcción con techo de material combustible.10 Tabla 3.2. Índice de riesgo B

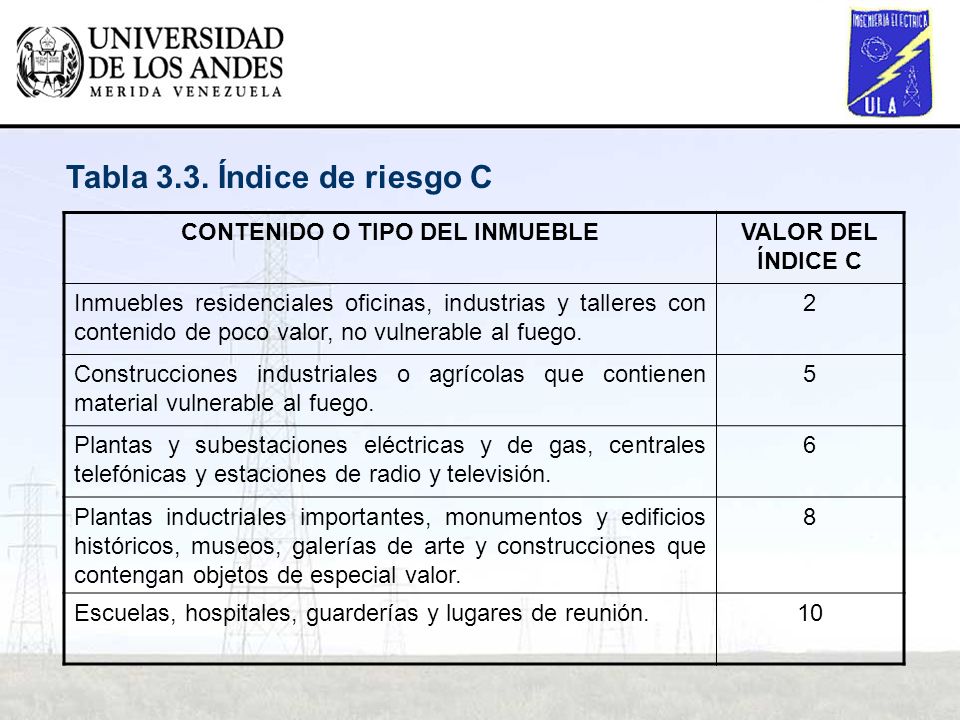

24 CONTENIDO O TIPO DEL INMUEBLEVALOR DEL ÍNDICE C Inmuebles residenciales oficinas, industrias y talleres con contenido de poco valor, no vulnerable al fuego. 2 Construcciones industriales o agrícolas que contienen material vulnerable al fuego. 5 Plantas y subestaciones eléctricas y de gas, centrales telefónicas y estaciones de radio y televisión. 6 Plantas inductriales importantes, monumentos y edificios históricos, museos, galerías de arte y construcciones que contengan objetos de especial valor. 8 Escuelas, hospitales, guarderías y lugares de reunión.10 Tabla 3.3. Índice de riesgo C

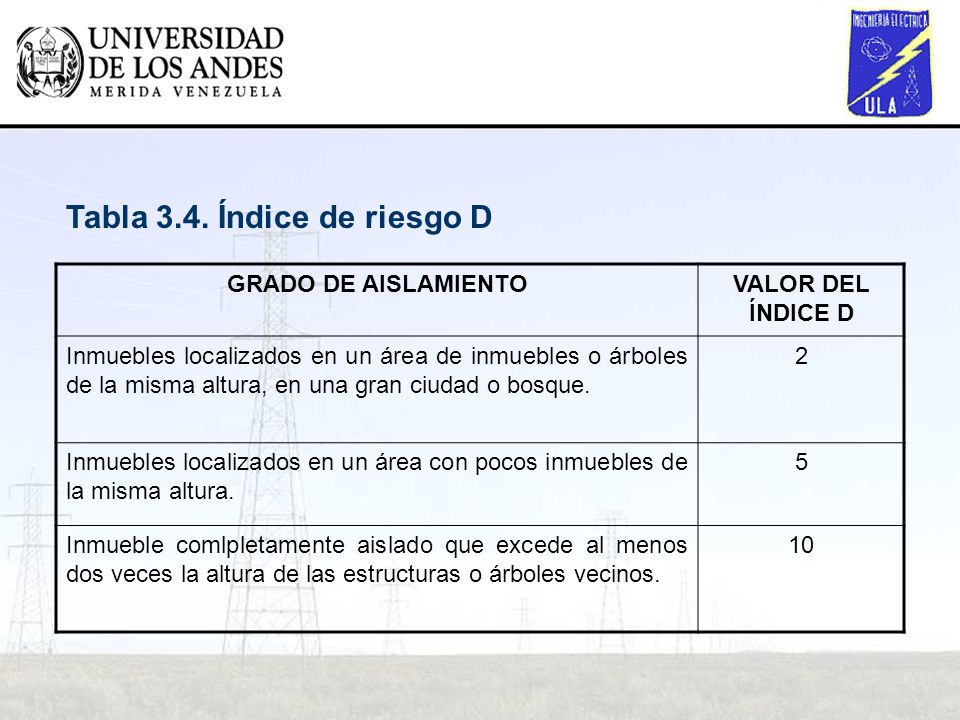

25 GRADO DE AISLAMIENTOVALOR DEL ÍNDICE D Inmuebles localizados en un área de inmuebles o árboles de la misma altura, en una gran ciudad o bosque. 2 Inmuebles localizados en un área con pocos inmuebles de la misma altura. 5 Inmueble comlpletamente aislado que excede al menos dos veces la altura de las estructuras o árboles vecinos. 10 Tabla 3.4. Índice de riesgo D

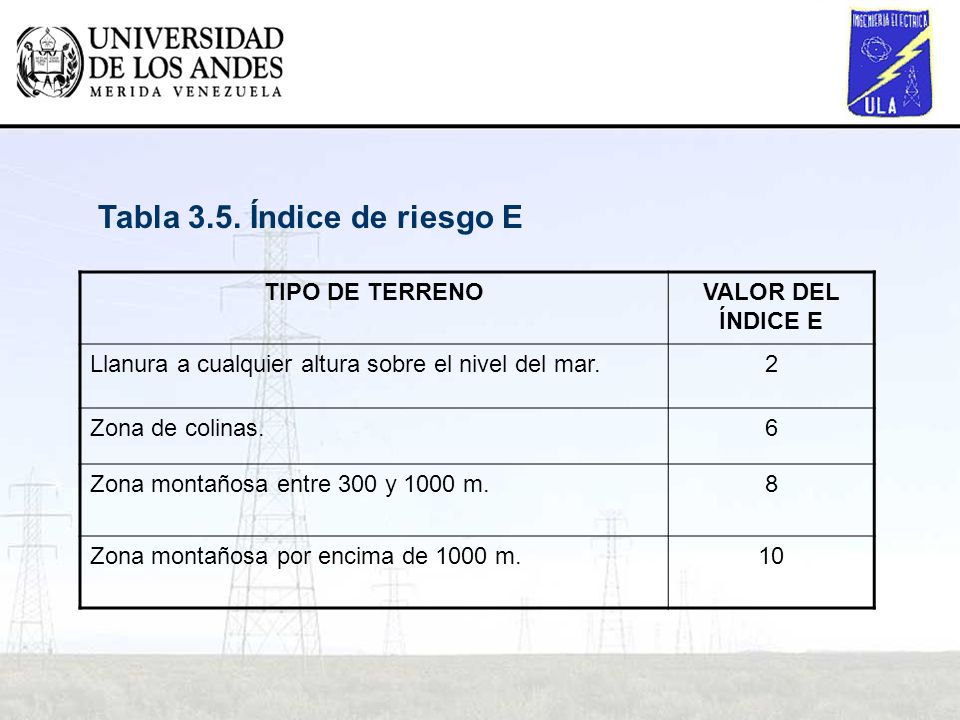

26 TIPO DE TERRENOVALOR DEL ÍNDICE E Llanura a cualquier altura sobre el nivel del mar.2 Zona de colinas.6 Zona montañosa entre 300 y 1000 m.8 Zona montañosa por encima de 1000 m.10 Tabla 3.5. Índice de riesgo E

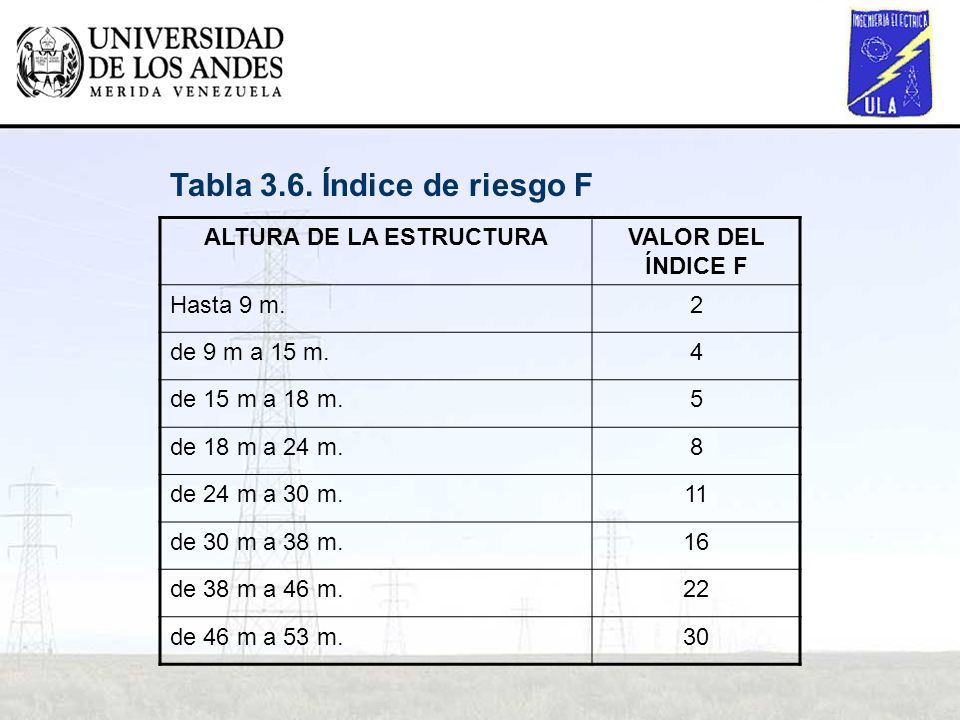

27 ALTURA DE LA ESTRUCTURAVALOR DEL ÍNDICE F Hasta 9 m.2 de 9 m a 15 m.4 de 15 m a 18 m.5 de 18 m a 24 m.8 de 24 m a 30 m.11 de 30 m a 38 m.16 de 38 m a 46 m.22 de 46 m a 53 m.30 Tabla 3.6. Índice de riesgo F

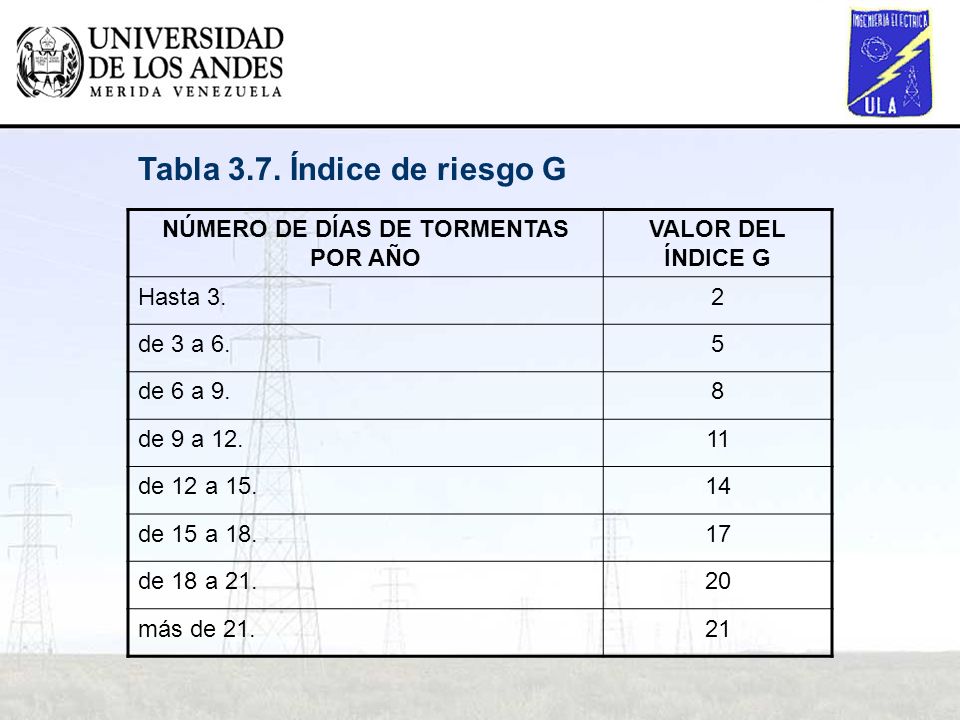

28 NÚMERO DE DÍAS DE TORMENTAS POR AÑO VALOR DEL ÍNDICE G Hasta 3.2 de 3 a 6.5 de 6 a 9.8 de 9 a de 12 a de 15 a de 18 a más de Tabla 3.7. Índice de riesgo G

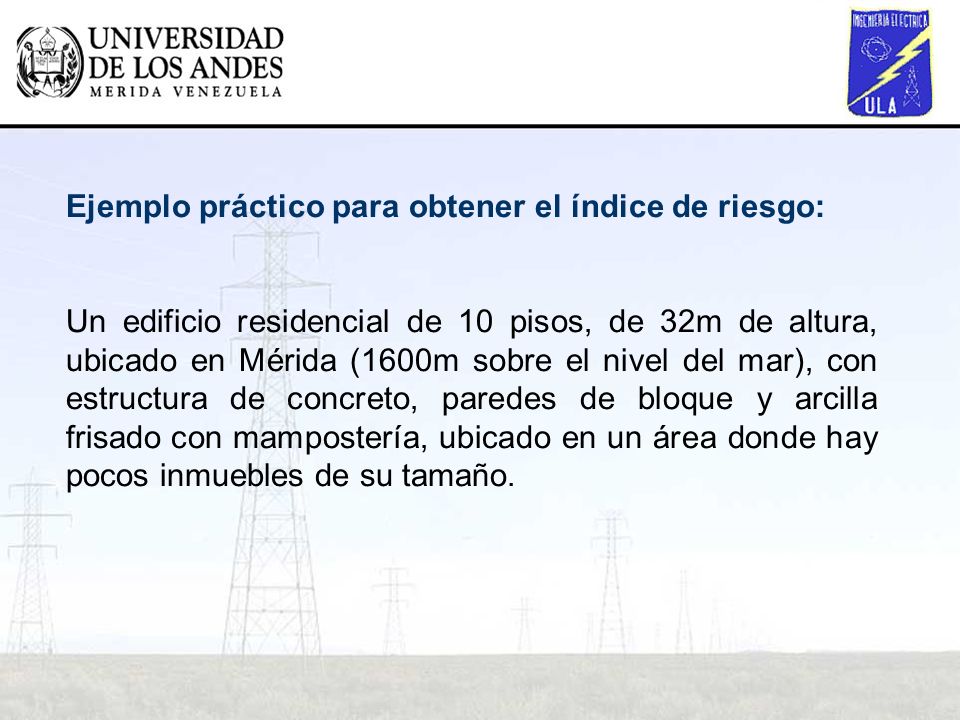

29 Ejemplo práctico para obtener el índice de riesgo: Un edificio residencial de 10 pisos, de 32m de altura, ubicado en Mérida (1600m sobre el nivel del mar), con estructura de concreto, paredes de bloque y arcilla frisado con mampostería, ubicado en un área donde hay pocos inmuebles de su tamaño.

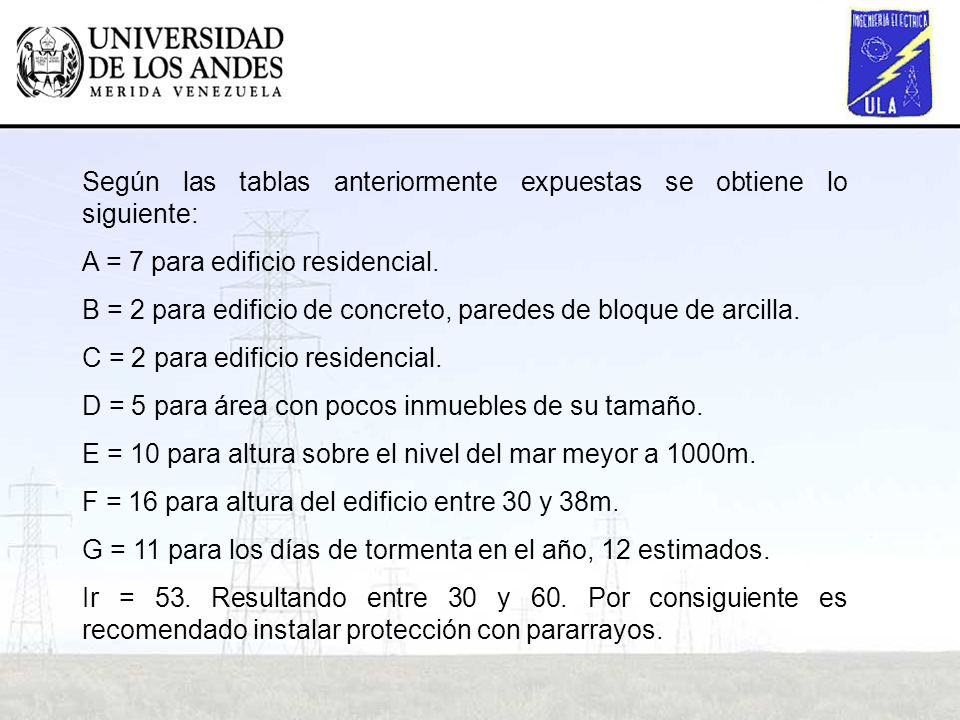

30 Según las tablas anteriormente expuestas se obtiene lo siguiente: A = 7 para edificio residencial. B = 2 para edificio de concreto, paredes de bloque de arcilla. C = 2 para edificio residencial. D = 5 para área con pocos inmuebles de su tamaño. E = 10 para altura sobre el nivel del mar meyor a 1000m. F = 16 para altura del edificio entre 30 y 38m. G = 11 para los días de tormenta en el año, 12 estimados. Ir = 53. Resultando entre 30 y 60. Por consiguiente es recomendado instalar protección con pararrayos.

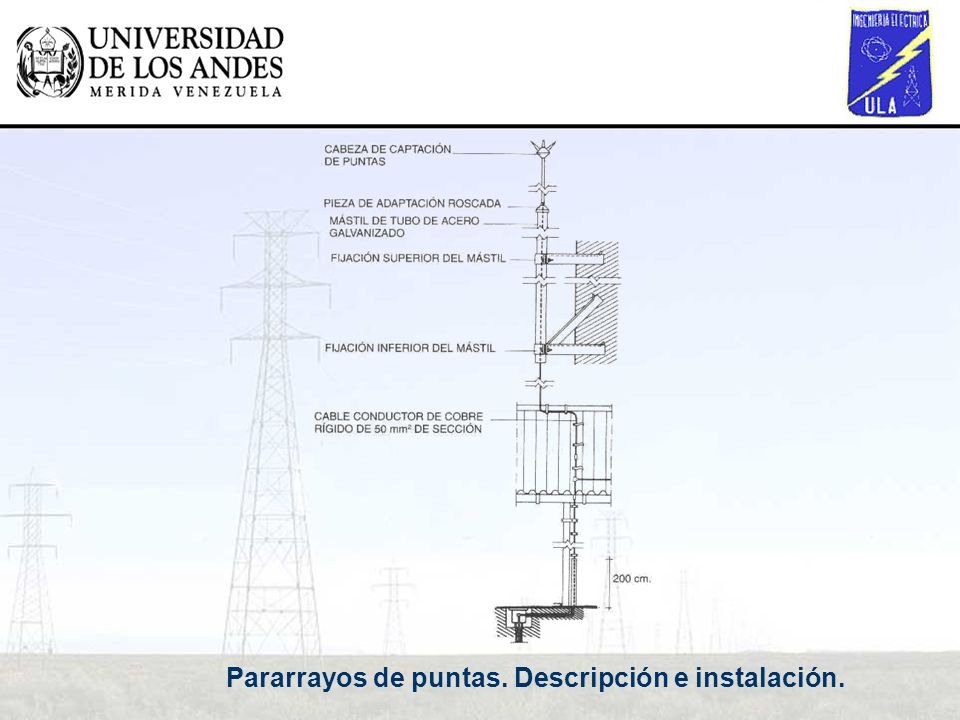

31 Pararrayos de puntas. Descripción e instalación.

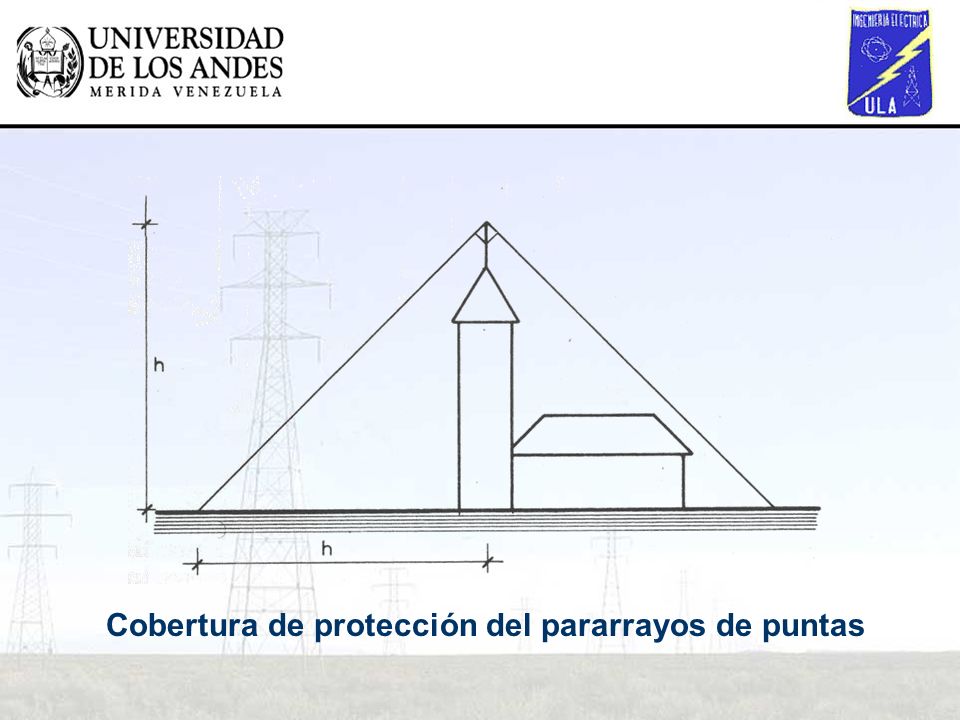

32 Cobertura de protección del pararrayos de puntas

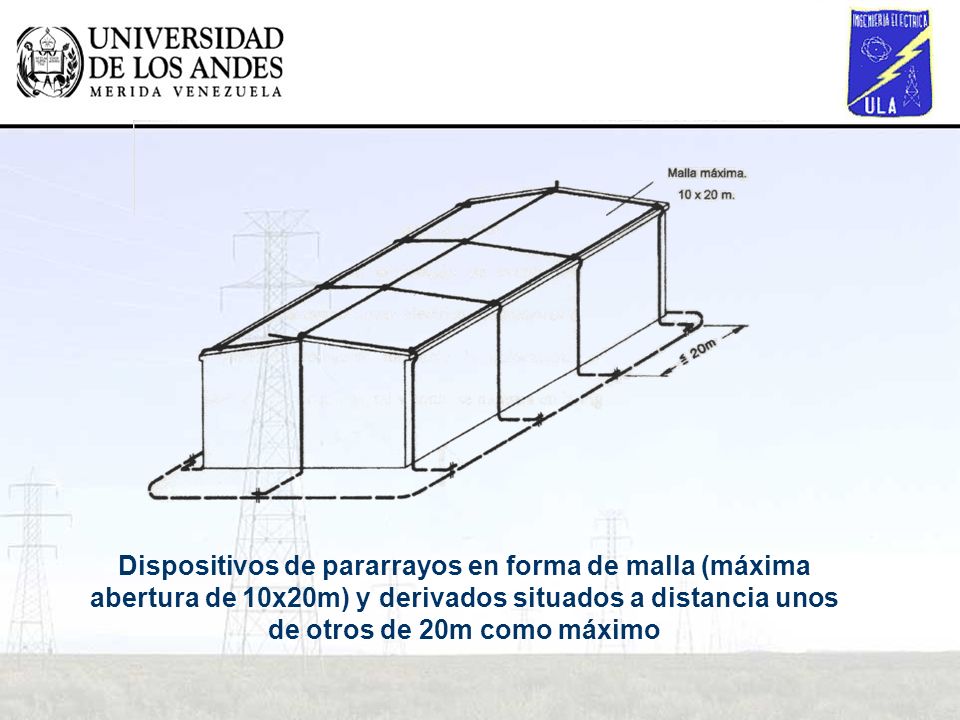

33 Dispositivos de pararrayos en forma de malla (máxima abertura de 10x20m) y derivados situados a distancia unos de otros de 20m como máximo

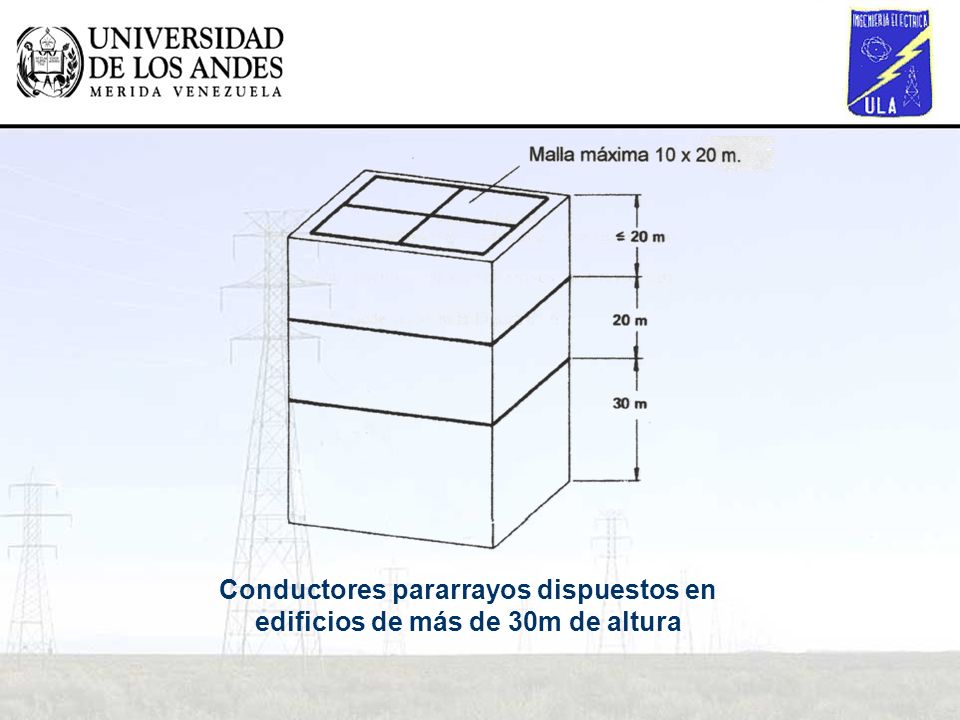

34 Conductores pararrayos dispuestos en edificios de más de 30m de altura

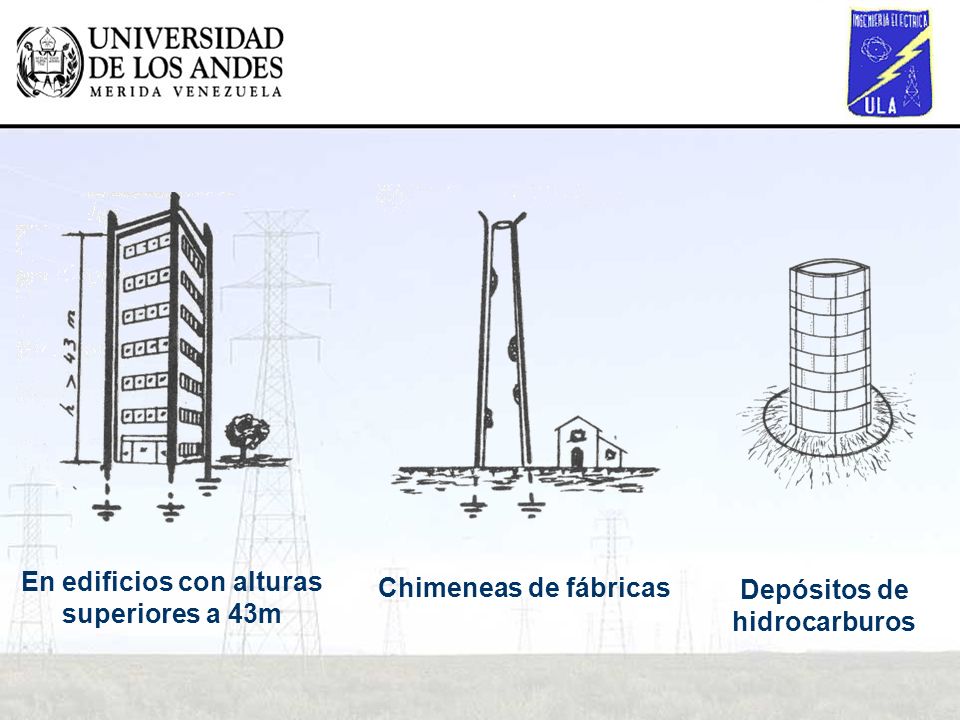

35 En edificios con alturas superiores a 43m Chimeneas de fábricas Depósitos de hidrocarburos

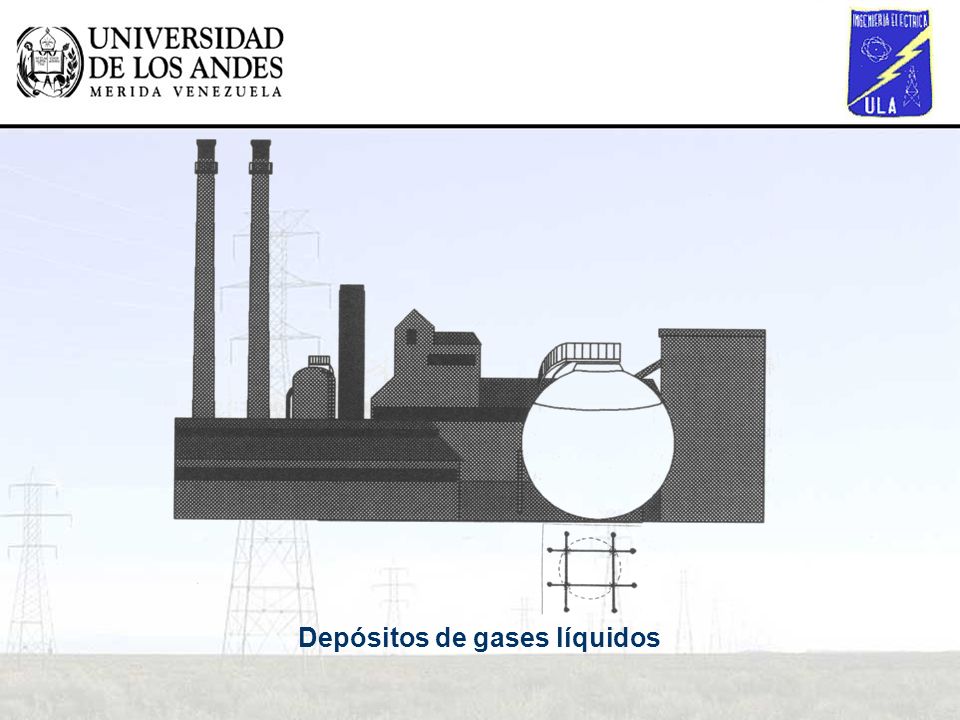

36 Depósitos de gases líquidos

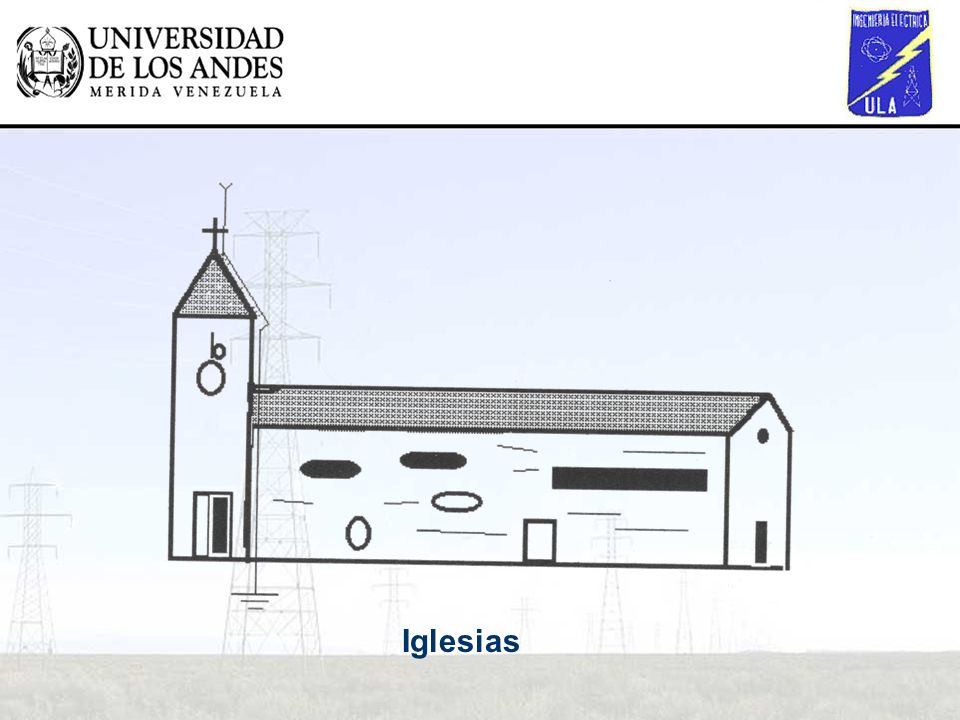

37 Iglesias

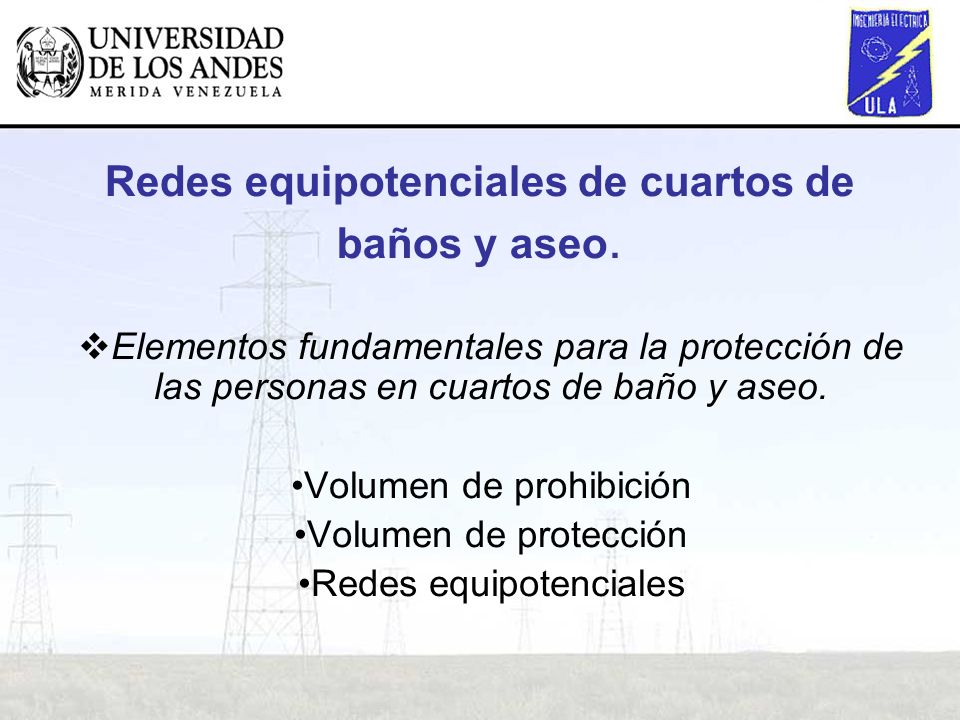

38 Redes equipotenciales de cuartos de baños y aseo. Elementos fundamentales para la protección de las personas en cuartos de baño y aseo. Volumen de prohibición Volumen de protección Redes equipotenciales

39 Redes equipotenciales de cuartos de baño y aseo

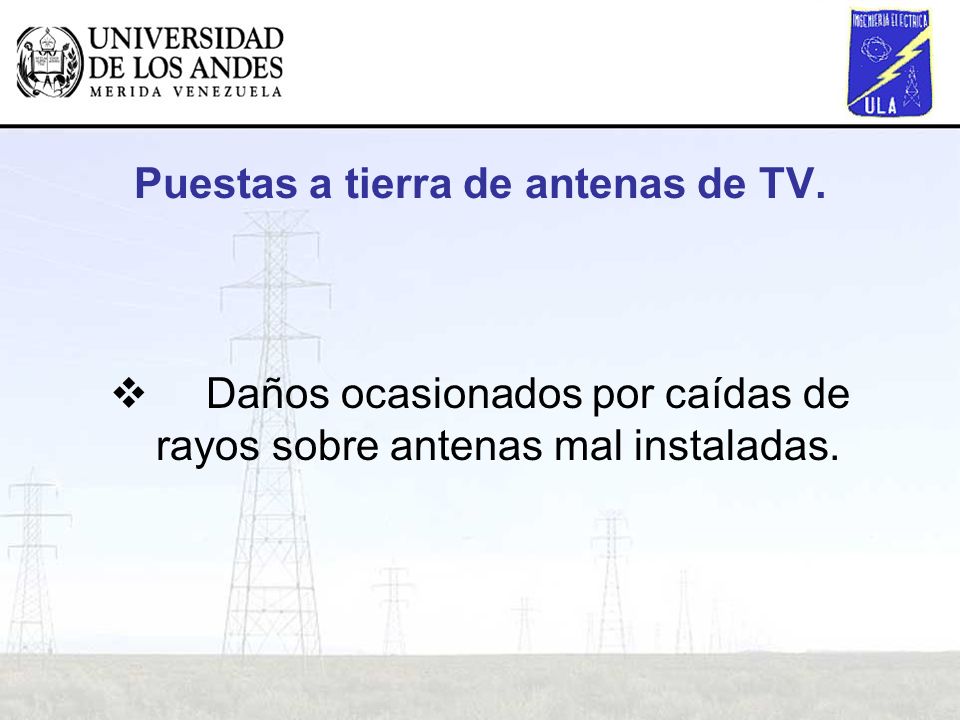

40 Puestas a tierra de antenas de TV. Daños ocasionados por caídas de rayos sobre antenas mal instaladas.

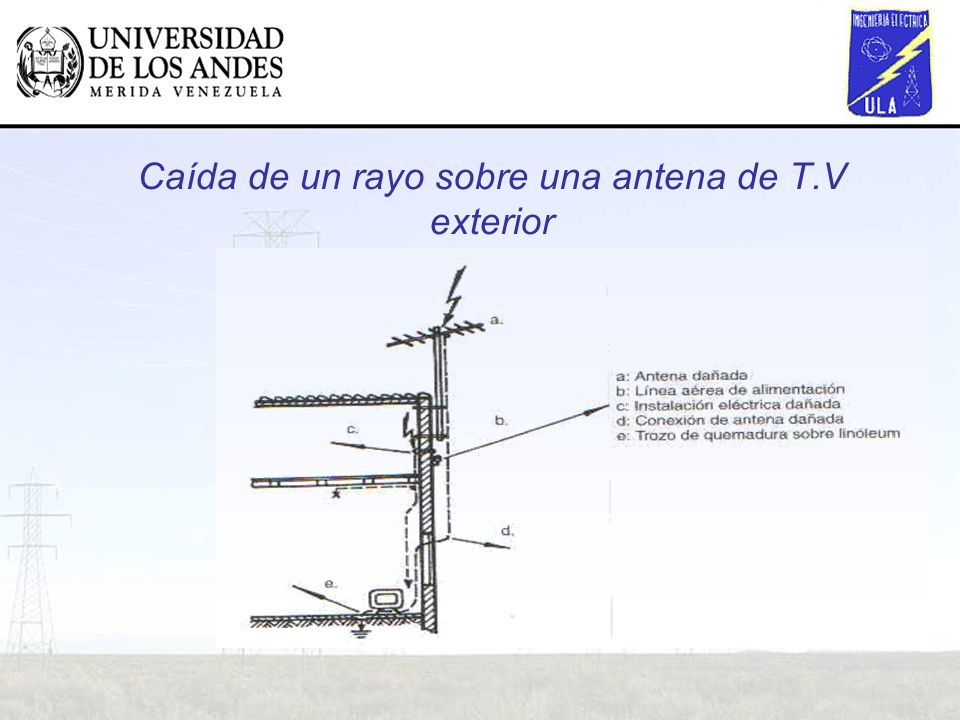

41 Caída de un rayo sobre una antena de T.V exterior

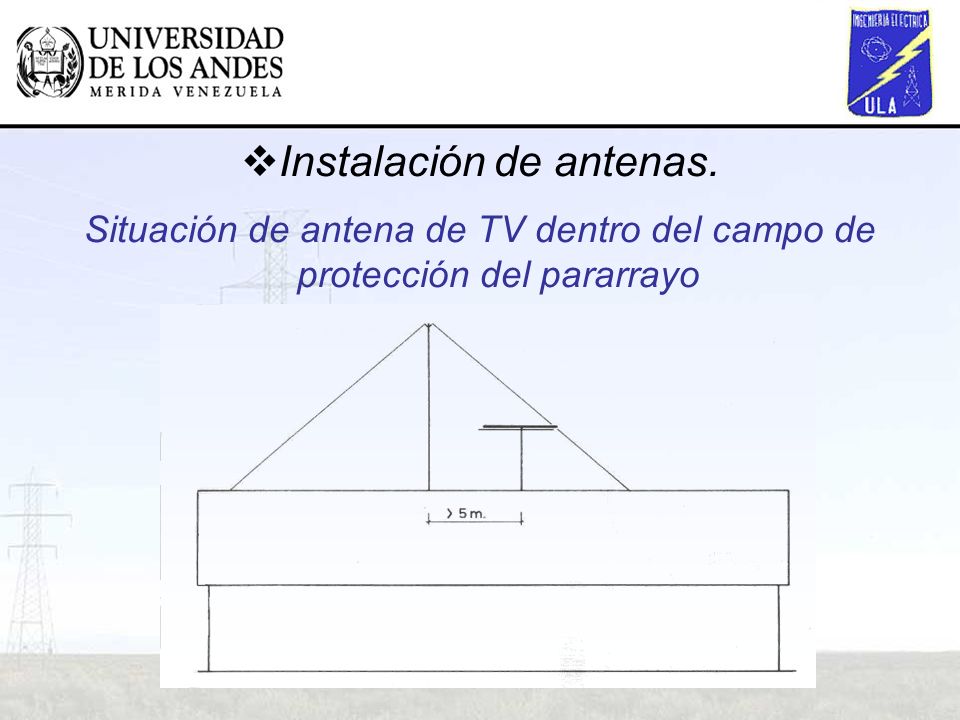

42 Instalación de antenas. Situación de antena de TV dentro del campo de protección del pararrayo

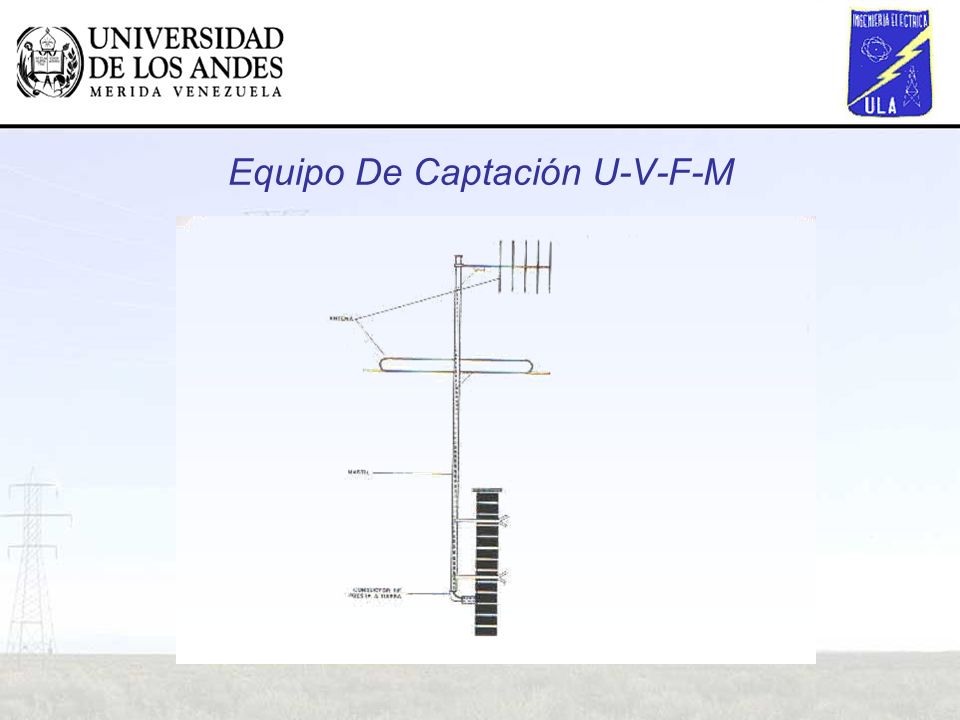

43 Equipo De Captación U-V-F-M

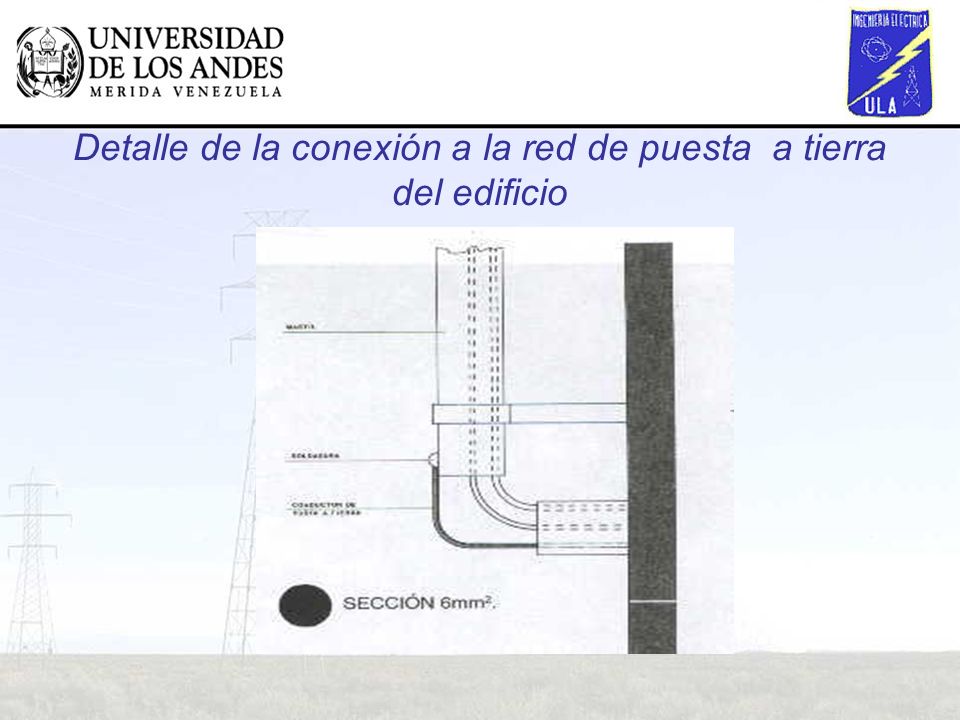

44 Detalle de la conexión a la red de puesta a tierra del edificio

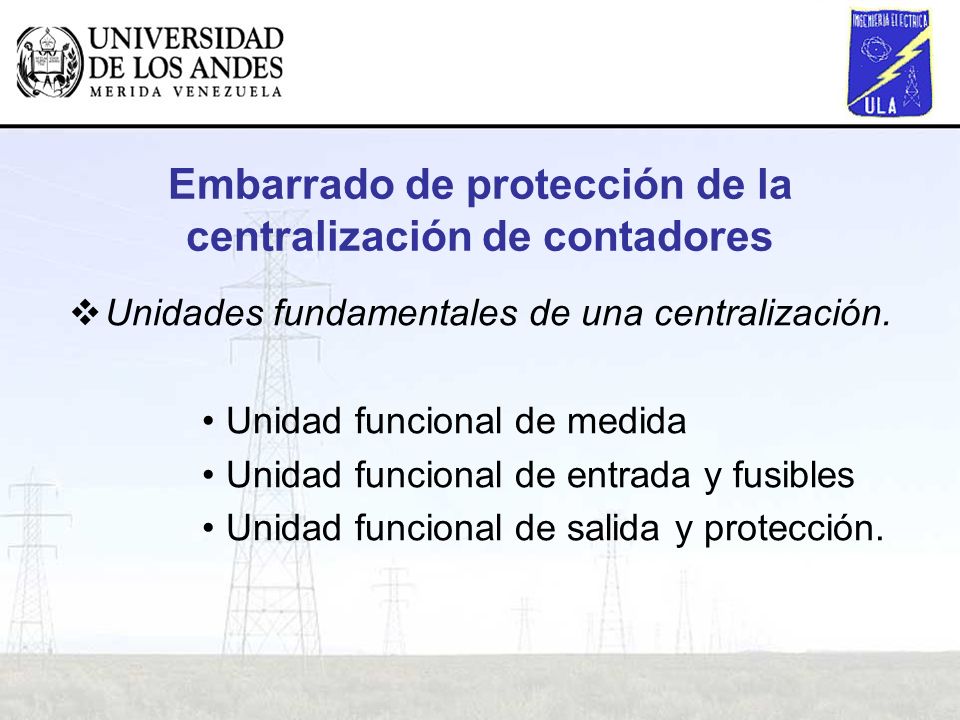

45 Embarrado de protección de la centralización de contadores Unidades fundamentales de una centralización. Unidad funcional de medida Unidad funcional de entrada y fusibles Unidad funcional de salida y protección.

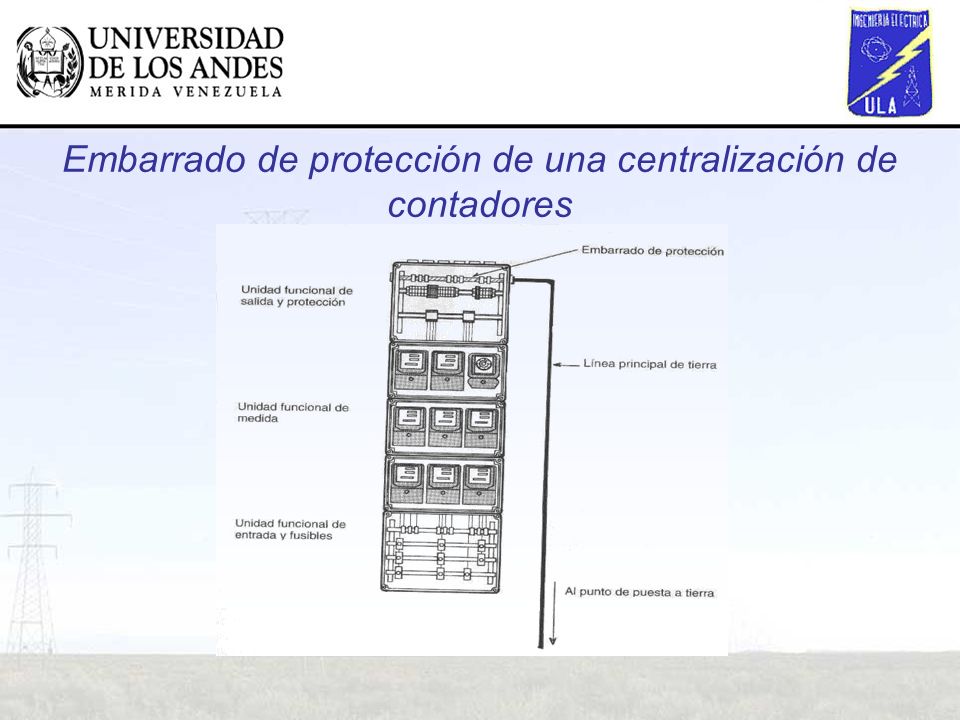

46 Embarrado de protección de una centralización de contadores

47 Cálculo de la puesta a tierra de edificios de nueva construcción Parámetros de interés Resistencia de puesta a tierra del edificio en conjunto. Valores máximos que nos garantizan la seguridad de las personas en caso de corrientes de defecto. Tipo de instalaciónResistencia (ohm) Principalmente vivienda80 máx Con pararrayo15 máx De máxima seguridad2 a 5 De ordenadores1 a 2

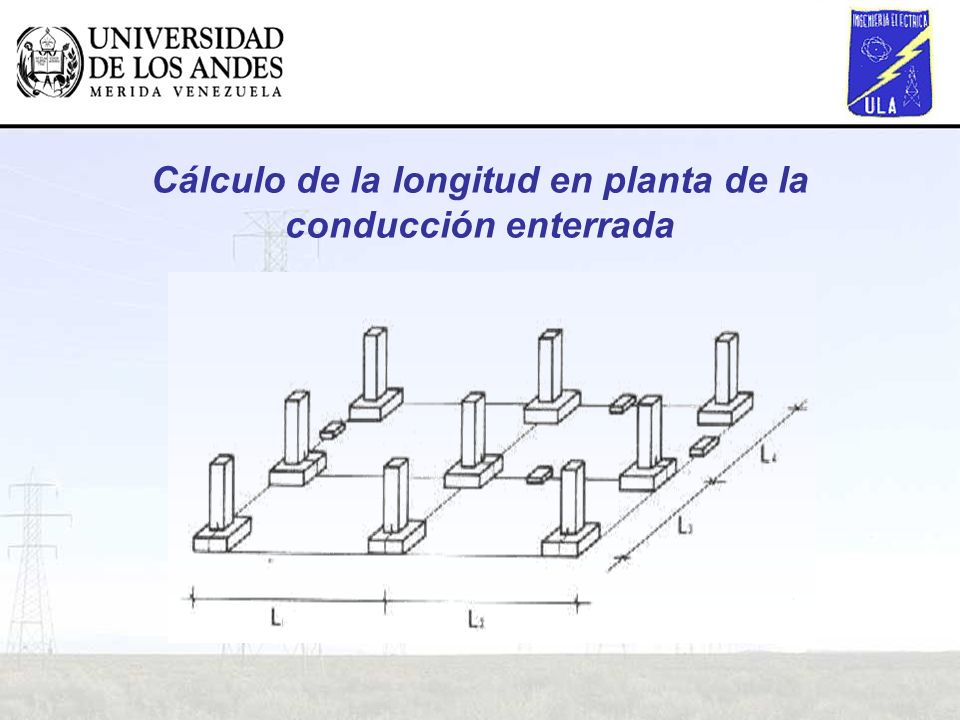

48 Cálculo de la longitud en planta de la conducción enterrada

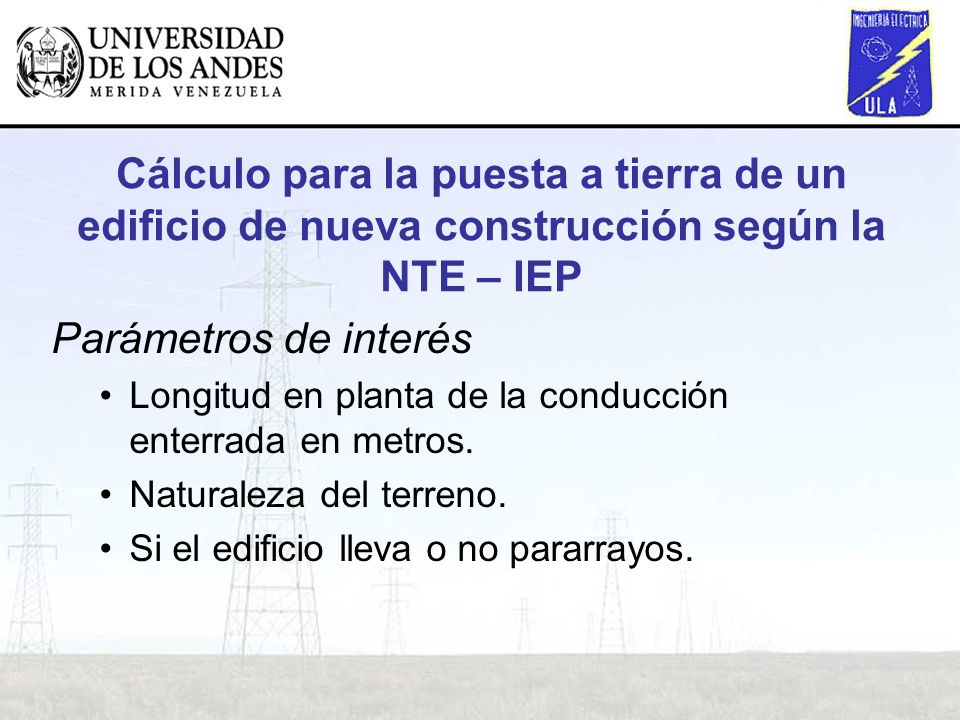

49 : Cálculo para la puesta a tierra de un edificio de nueva construcción según la NTE – IEP Parámetros de interés Longitud en planta de la conducción enterrada en metros. Naturaleza del terreno. Si el edificio lleva o no pararrayos.

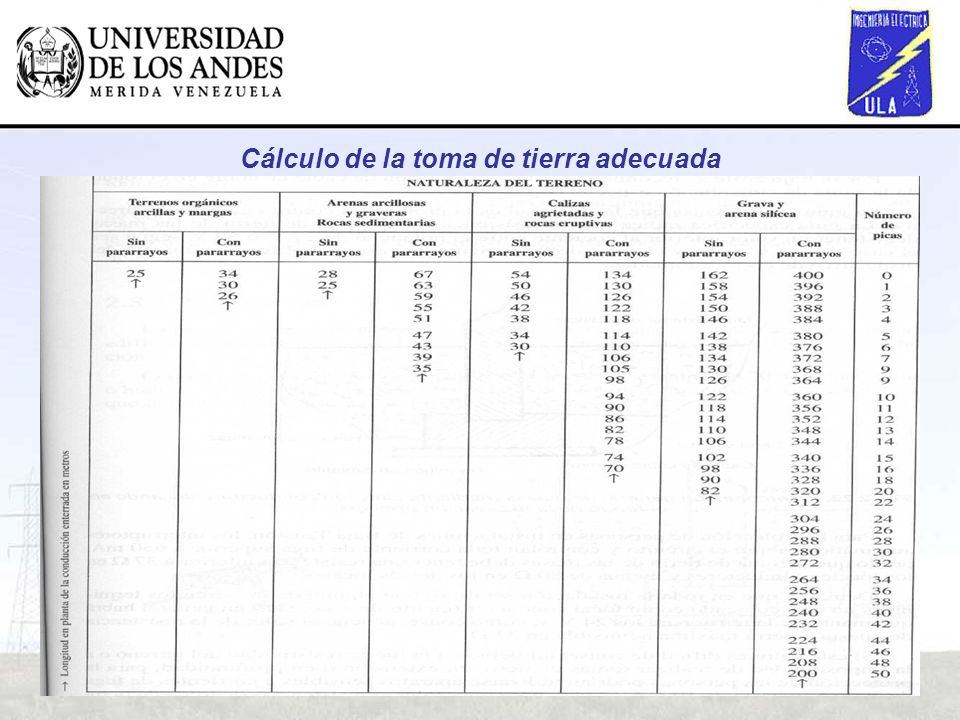

50 Cálculo de la toma de tierra adecuada

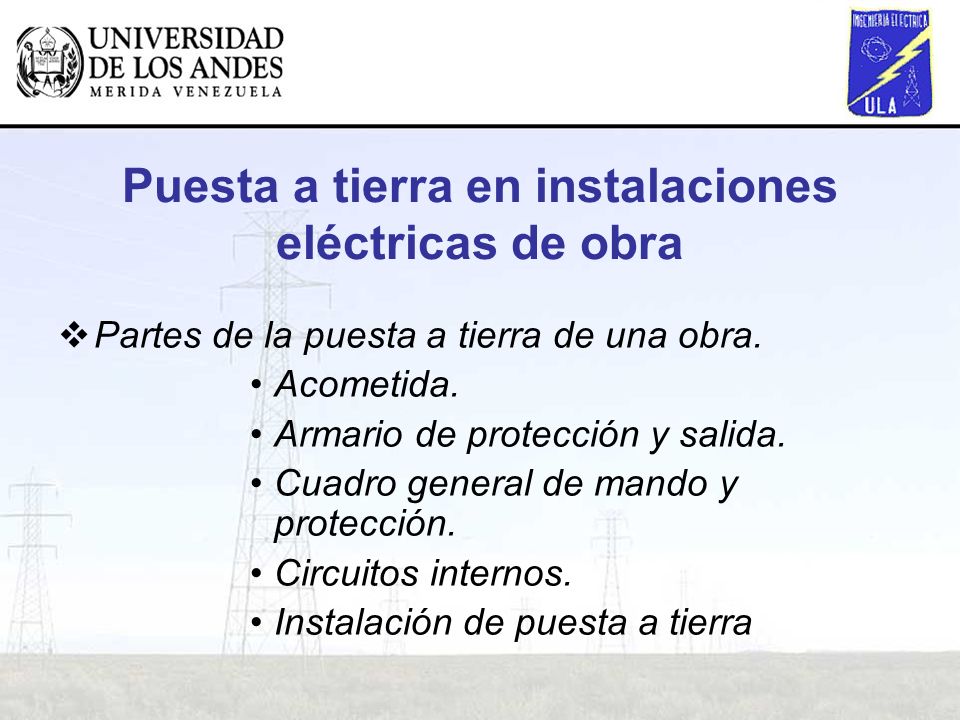

51 Puesta a tierra en instalaciones eléctricas de obra Partes de la puesta a tierra de una obra. Acometida. Armario de protección y salida. Cuadro general de mando y protección. Circuitos internos. Instalación de puesta a tierra

52 Elemento a conectar en la Instalación de puesta a tierra provisional. Grúa torre. Armario de protección y salida. Cuadro general de mando y protecció Circuitos internos. Instalación de puesta a tierra

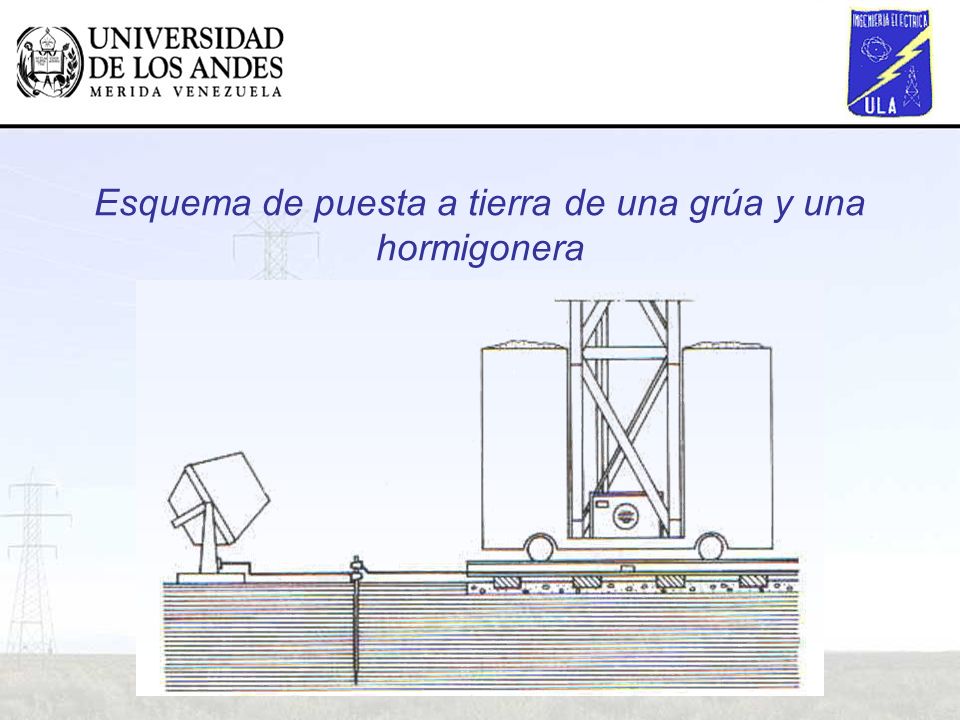

53 Esquema de puesta a tierra de una grúa y una hormigonera

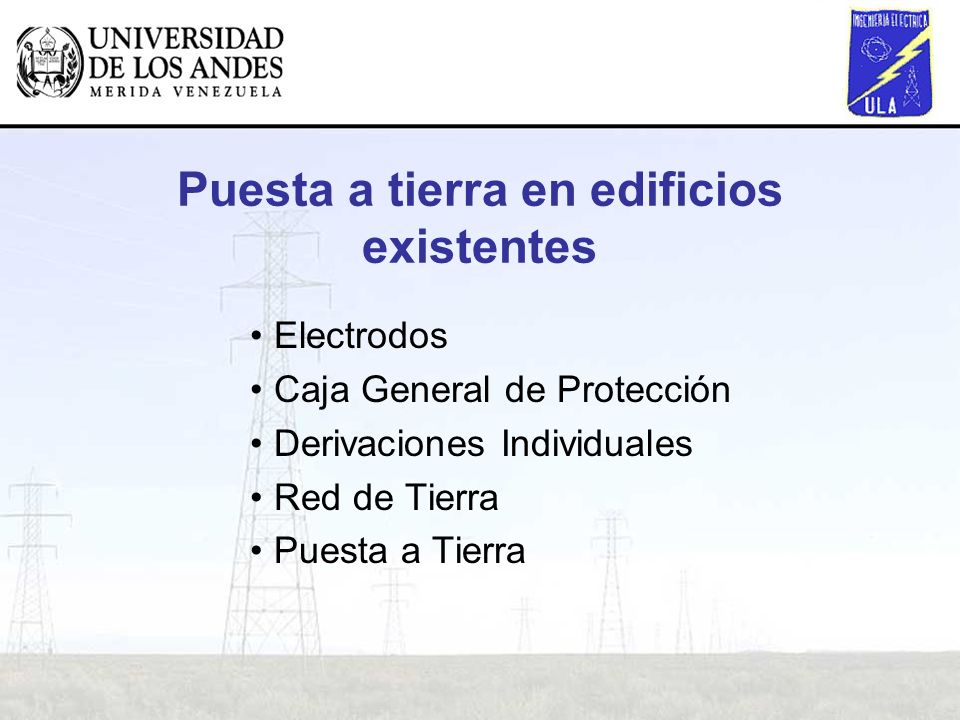

54 Puesta a tierra en edificios existentes Electrodos Caja General de Protección Derivaciones Individuales Red de Tierra Puesta a Tierra

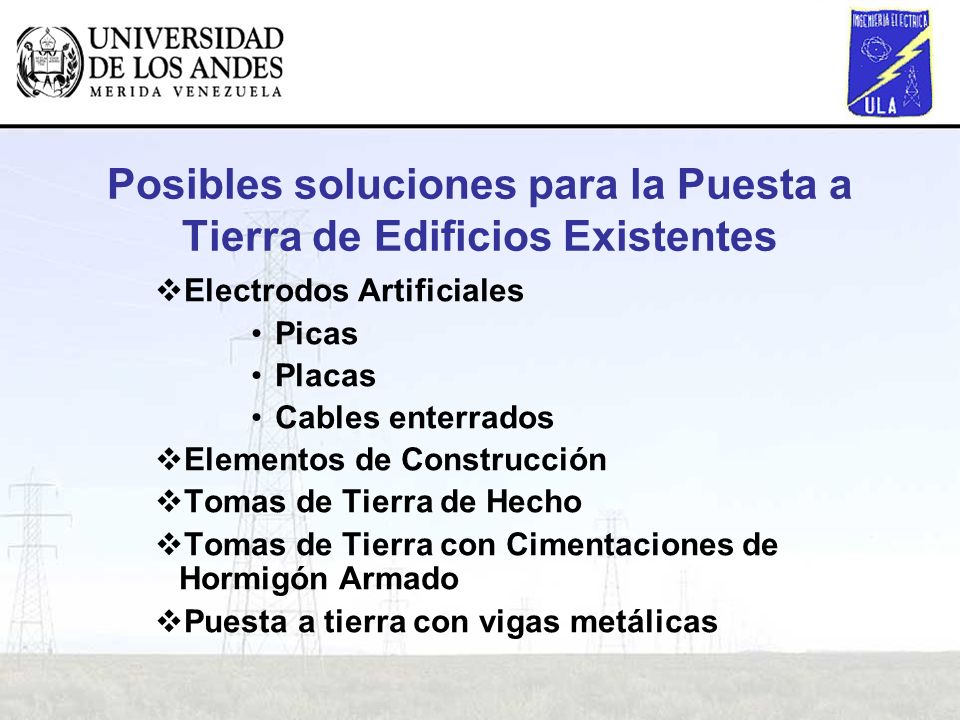

55 Posibles soluciones para la Puesta a Tierra de Edificios Existentes Electrodos Artificiales Picas Placas Cables enterrados Elementos de Construcción Tomas de Tierra de Hecho Tomas de Tierra con Cimentaciones de Hormigón Armado Puesta a tierra con vigas metálicas

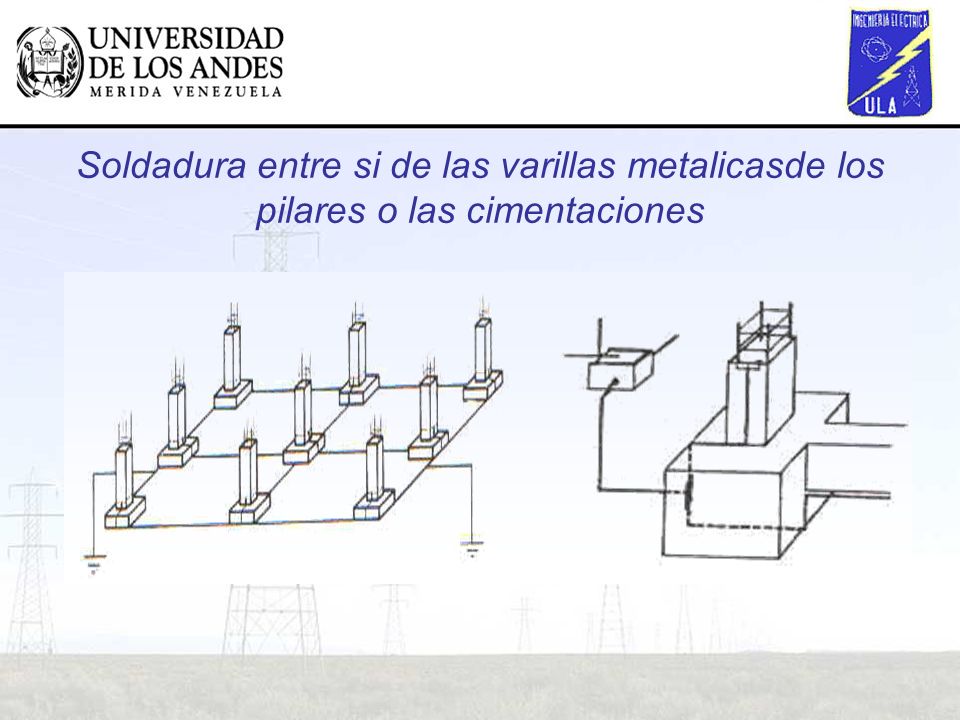

56 Soldadura entre si de las varillas metalicasde los pilares o las cimentaciones

57 Métodos de medida y control de las instalaciones de tierra

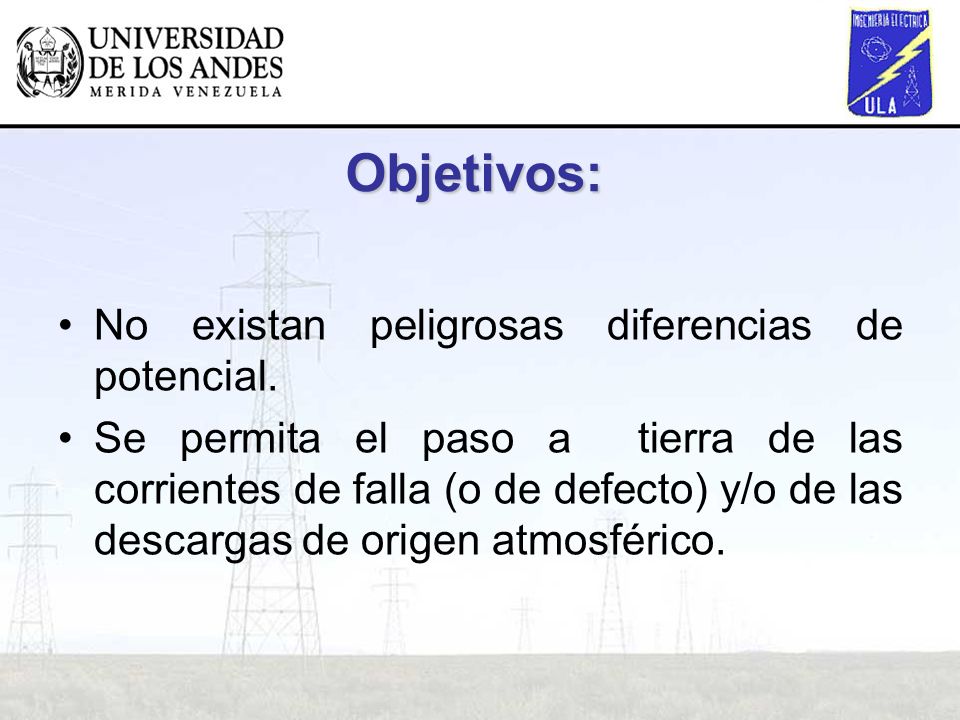

58 Objetivos: No existan peligrosas diferencias de potencial. Se permita el paso a tierra de las corrientes de falla (o de defecto) y/o de las descargas de origen atmosférico.

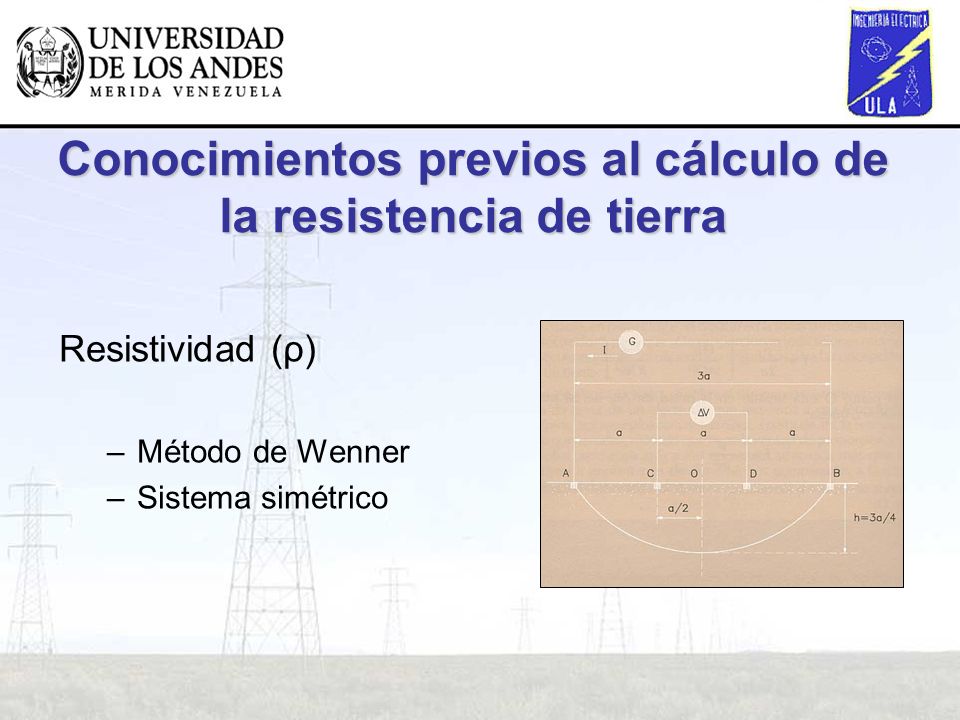

59 Conocimientos previos al cálculo de la resistencia de tierra Resistividad (ρ) –Método de Wenner –Sistema simétrico

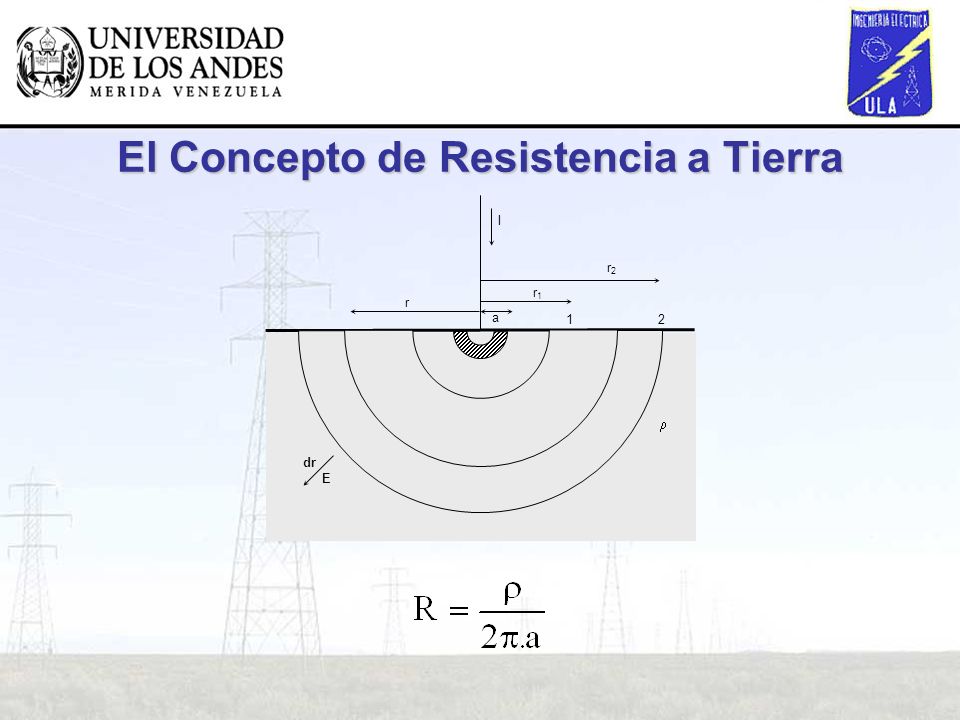

60 El Concepto de Resistencia a Tierra r r1r1 r2r2 a I E dr 21

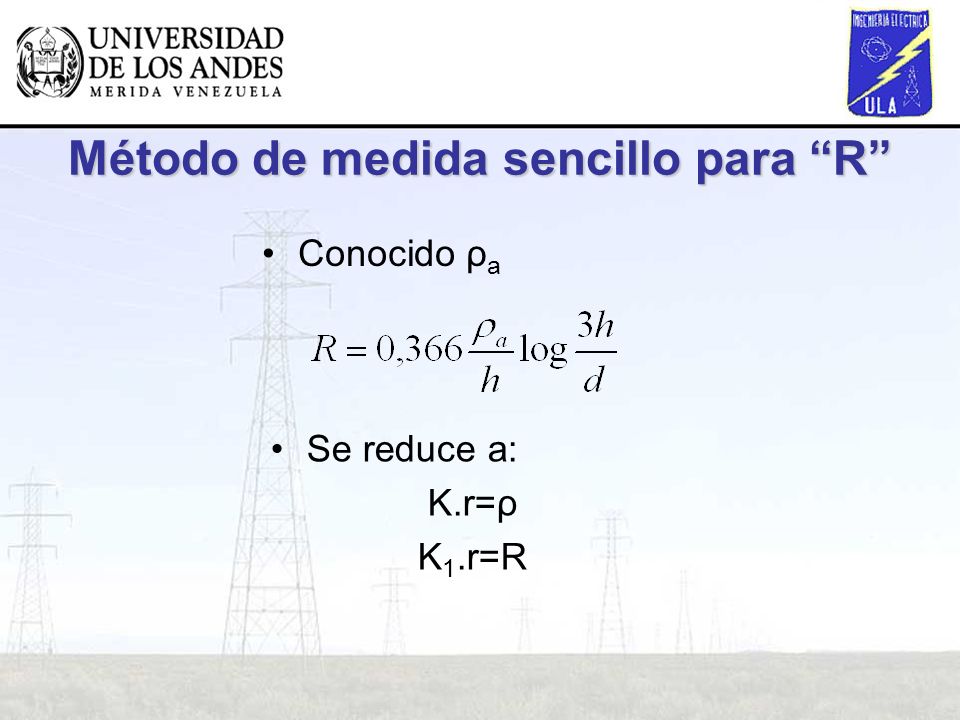

61 Método de medida sencillo para R Conocido ρ a Se reduce a: K.r=ρ K 1.r=R

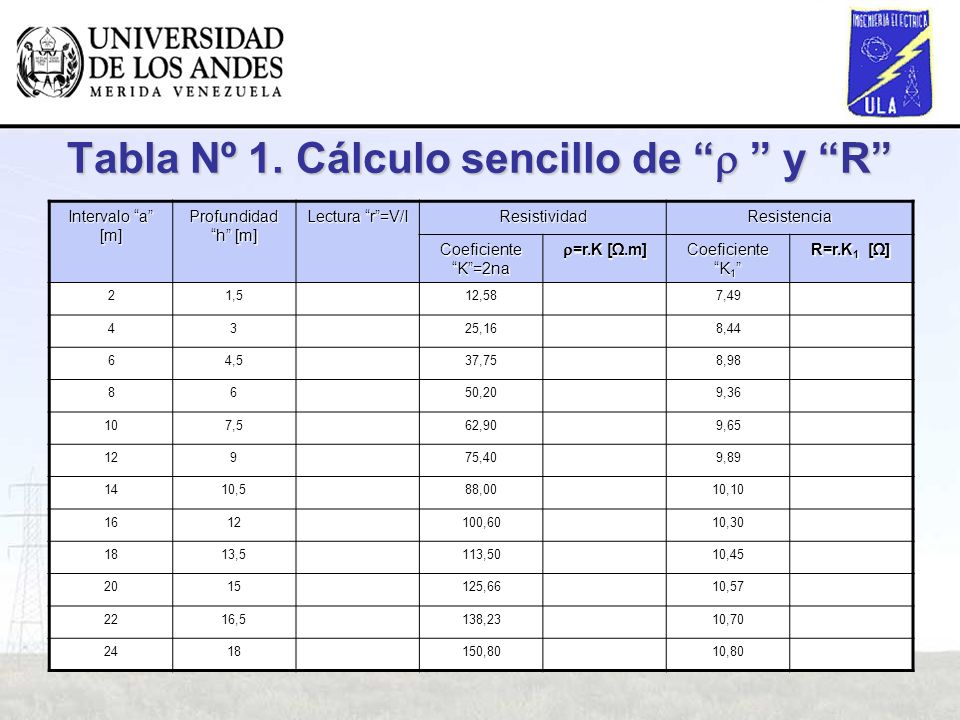

62 Tabla Nº 1. Cálculo sencillo de y R Intervalo a [m] Profundidad h [m] Lectura r=V/I ResistividadResistencia Coeficiente K=2na =r.K [.m] =r.K [.m] Coeficiente K 1 Coeficiente K 1 R=r.K 1 [] 21,512,587, ,168,44 64,537,758, ,209,36 107,562,909, ,409, ,588,0010, ,6010, ,5113,5010, ,6610, ,5138,2310, ,8010,80

63 Métodos de medida de resistencia a tierra

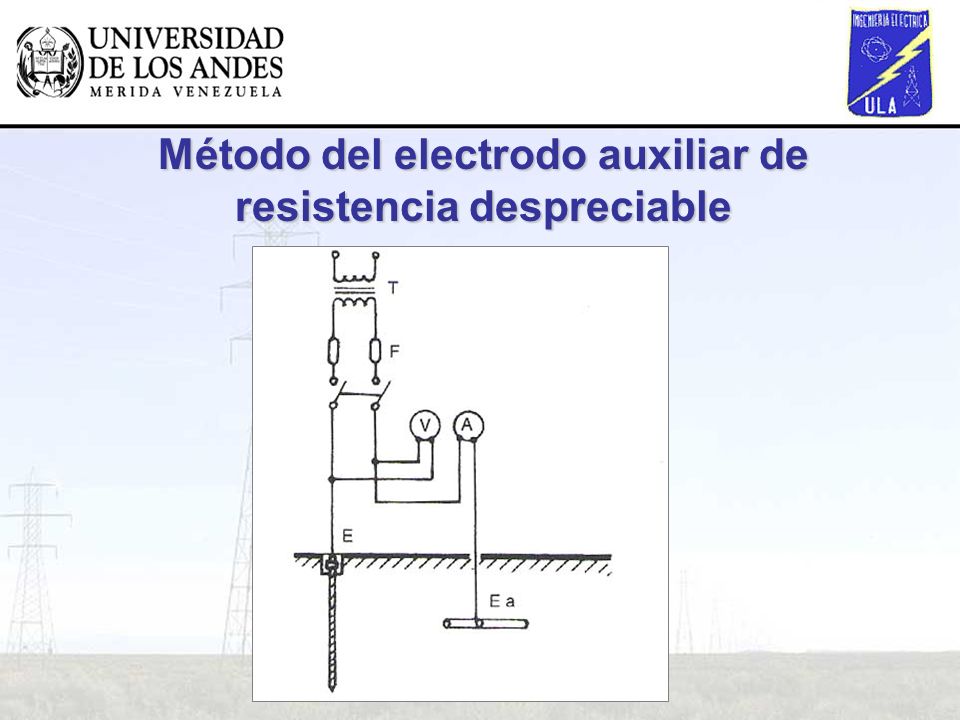

64 Método del electrodo auxiliar de resistencia despreciable

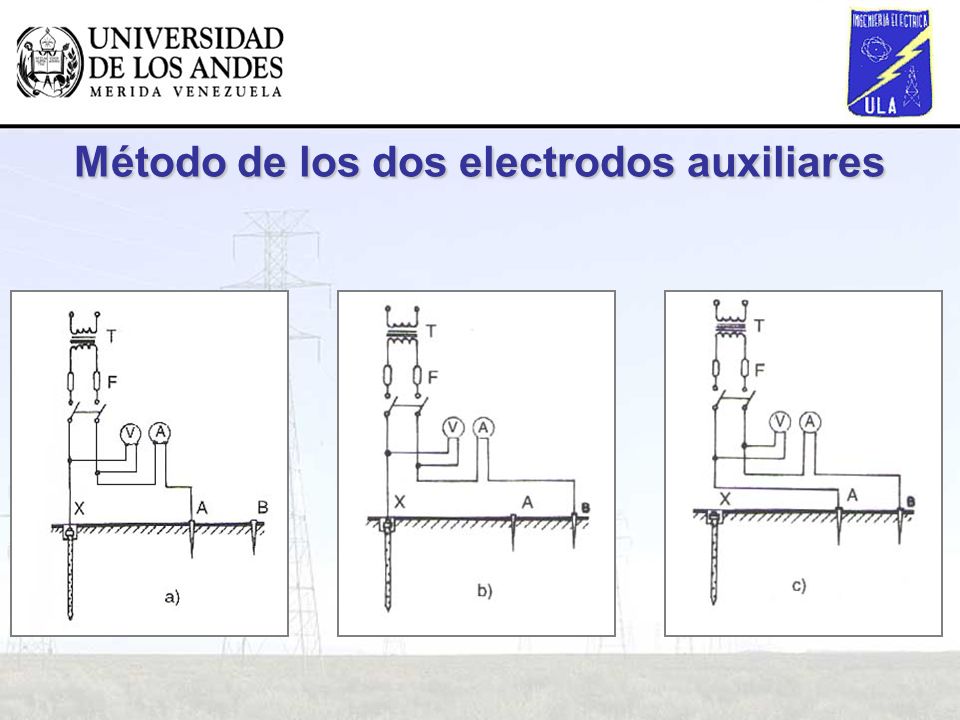

65 Método de los dos electrodos auxiliares

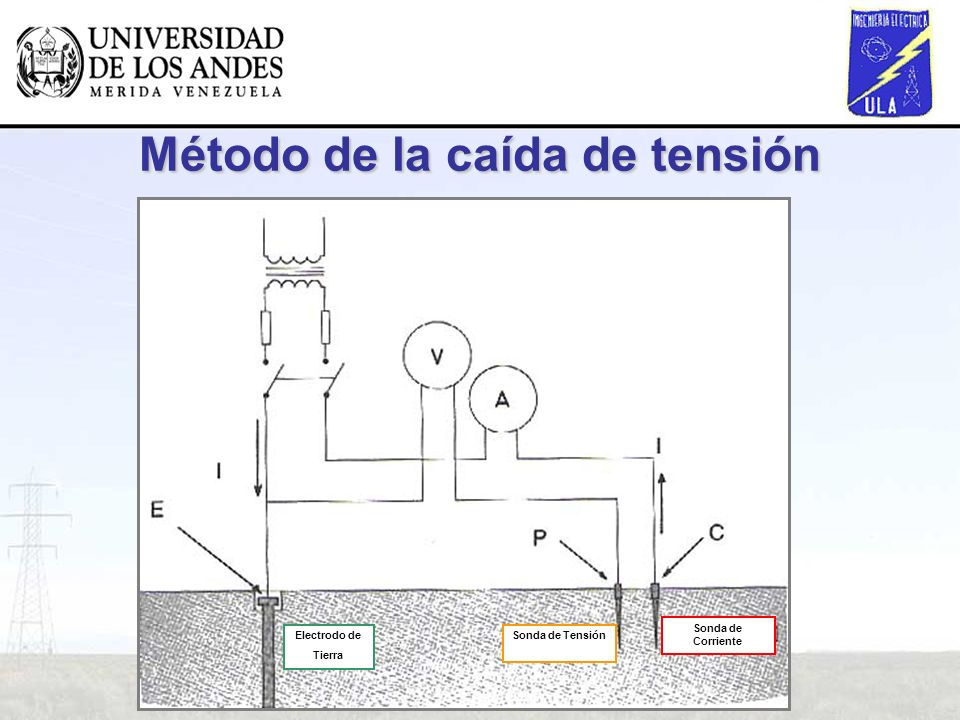

66 Método de la caída de tensión Electrodo de Tierra Sonda de Tensión Sonda de Corriente

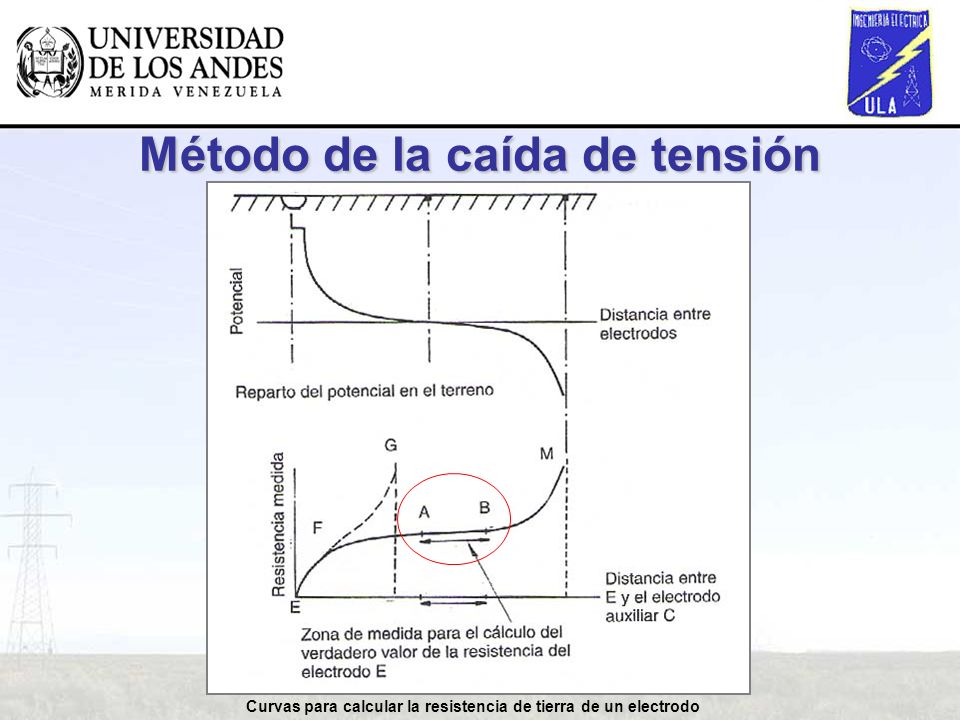

67 Método de la caída de tensión Curvas para calcular la resistencia de tierra de un electrodo

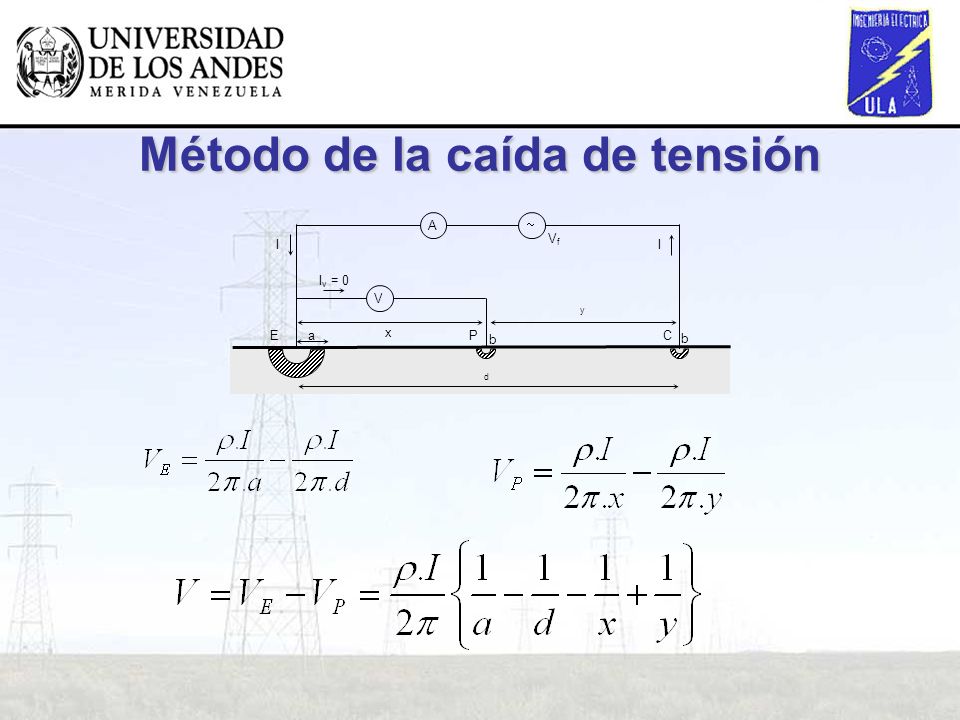

68 Método de la caída de tensión II A V I v = 0 PCE x y d a b b VfVf

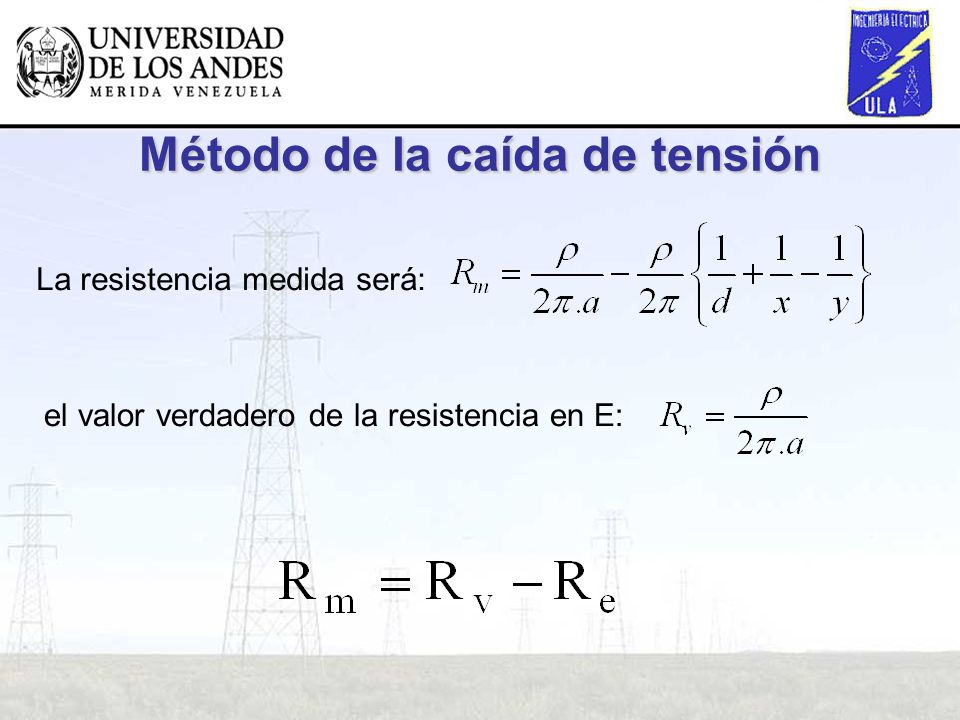

69 Método de la caída de tensión La resistencia medida será: el valor verdadero de la resistencia en E:

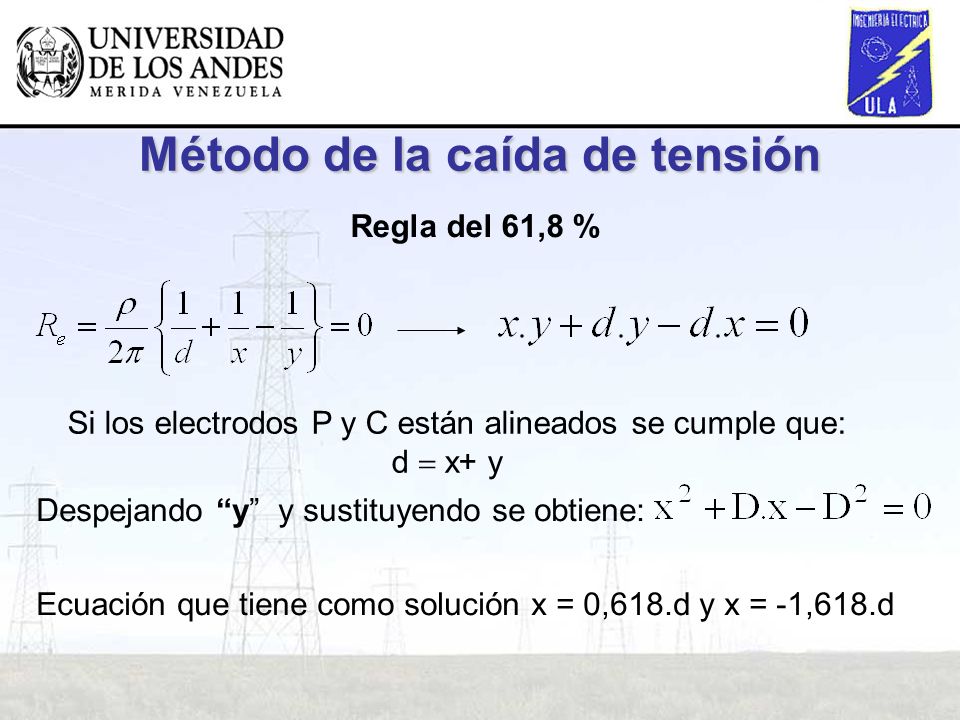

70 Método de la caída de tensión Regla del 61,8 % Si los electrodos P y C están alineados se cumple que: d x+ y Despejando y y sustituyendo se obtiene: Ecuación que tiene como solución x = 0,618.d y x = -1,618.d

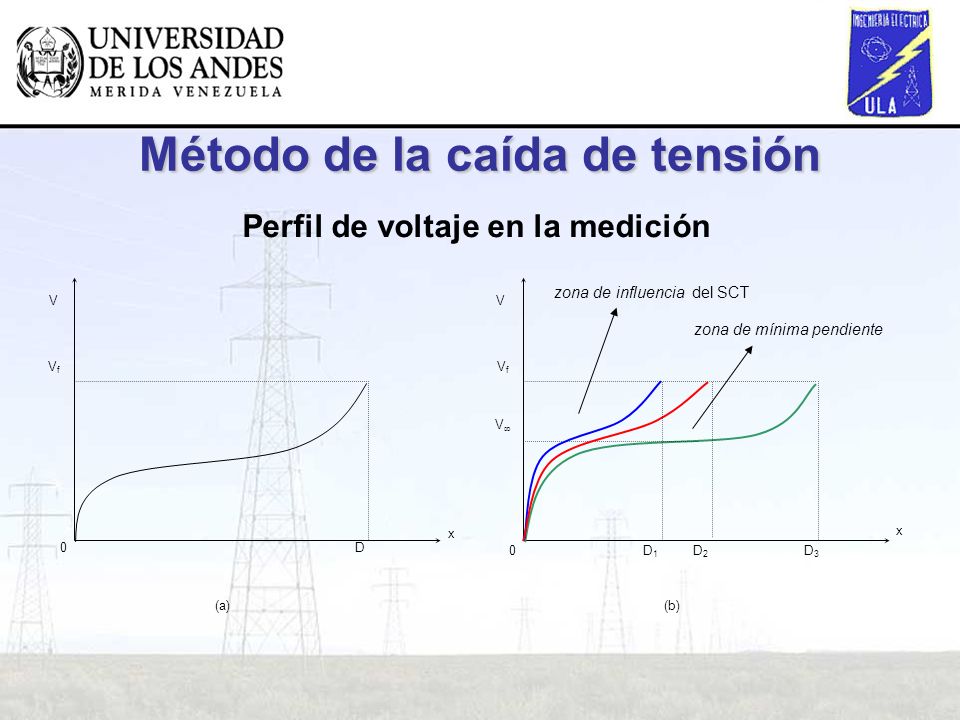

71 Método de la caída de tensión Perfil de voltaje en la medición VfVf D0 (a) VfVf (b) V D3D3 0D2D2 D1D1 x x VV zona de mínima pendiente zona de influencia del SCT

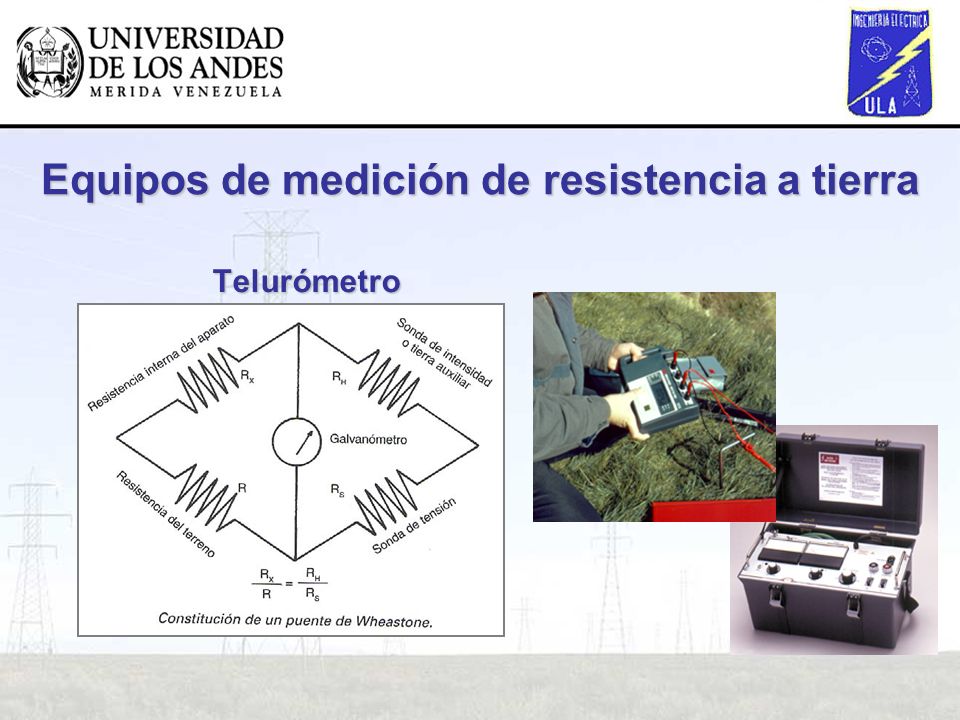

72 Telurómetro Equipos de medición de resistencia a tierra

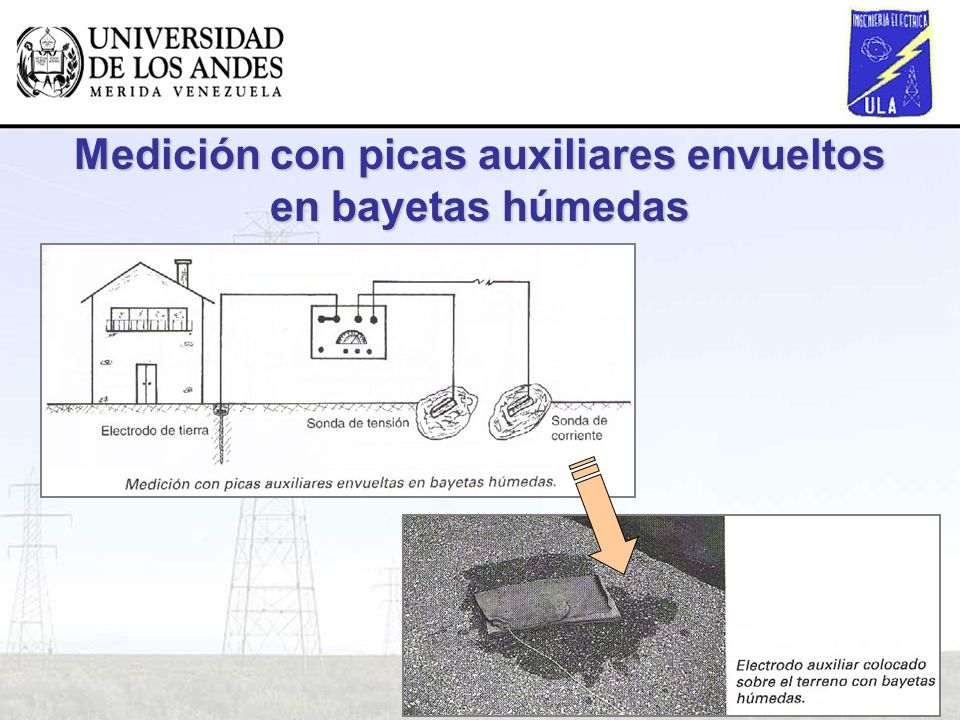

73 Medición con picas auxiliares envueltos en bayetas húmedas

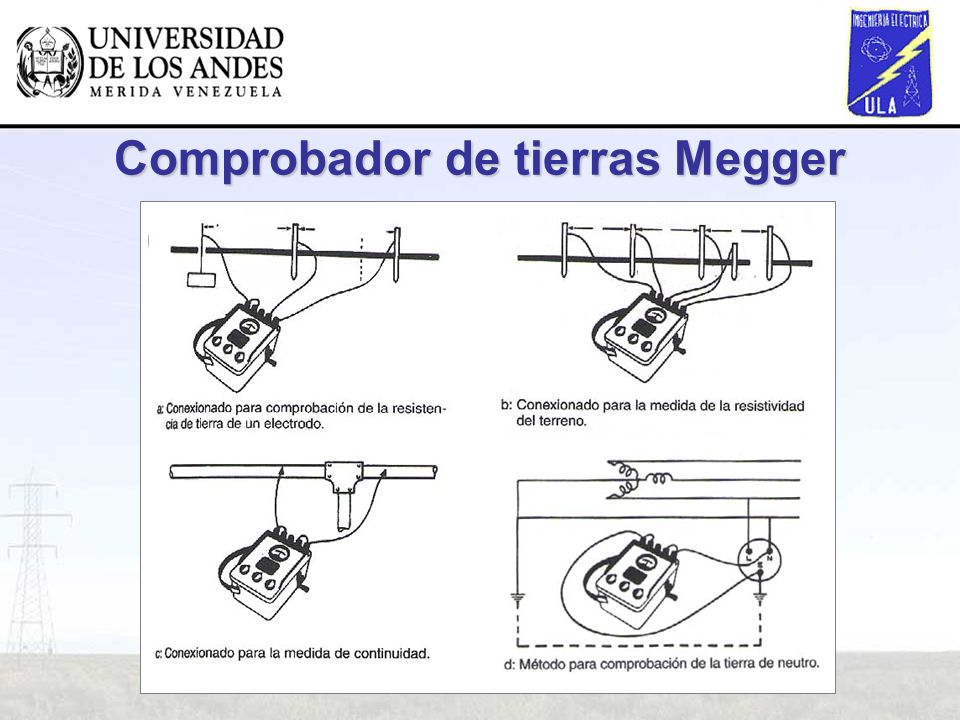

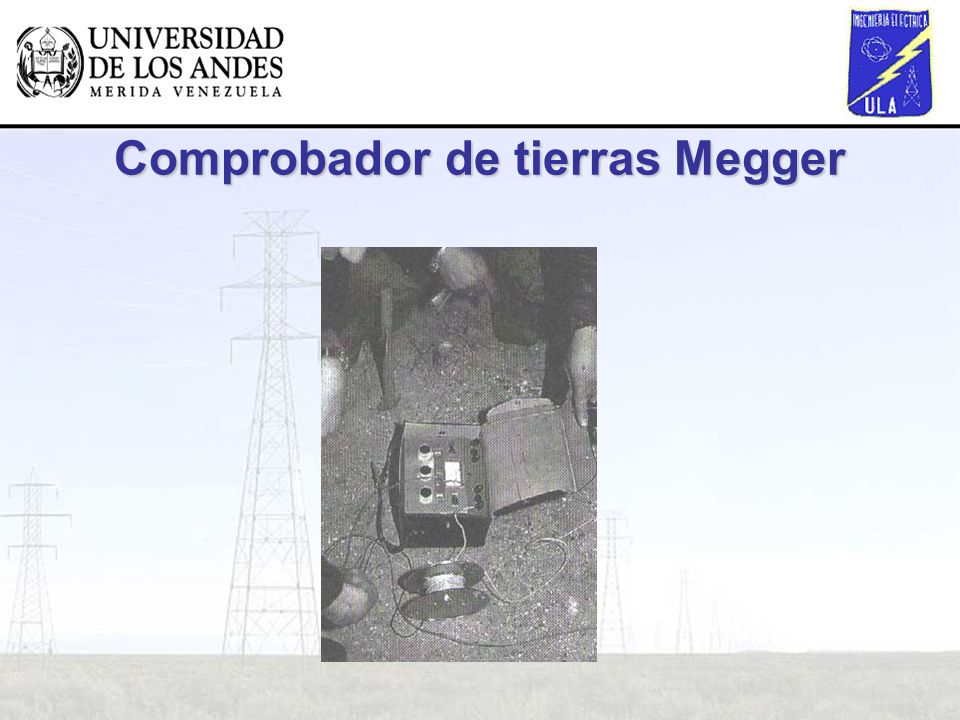

74 Comprobador de tierras Megger

75

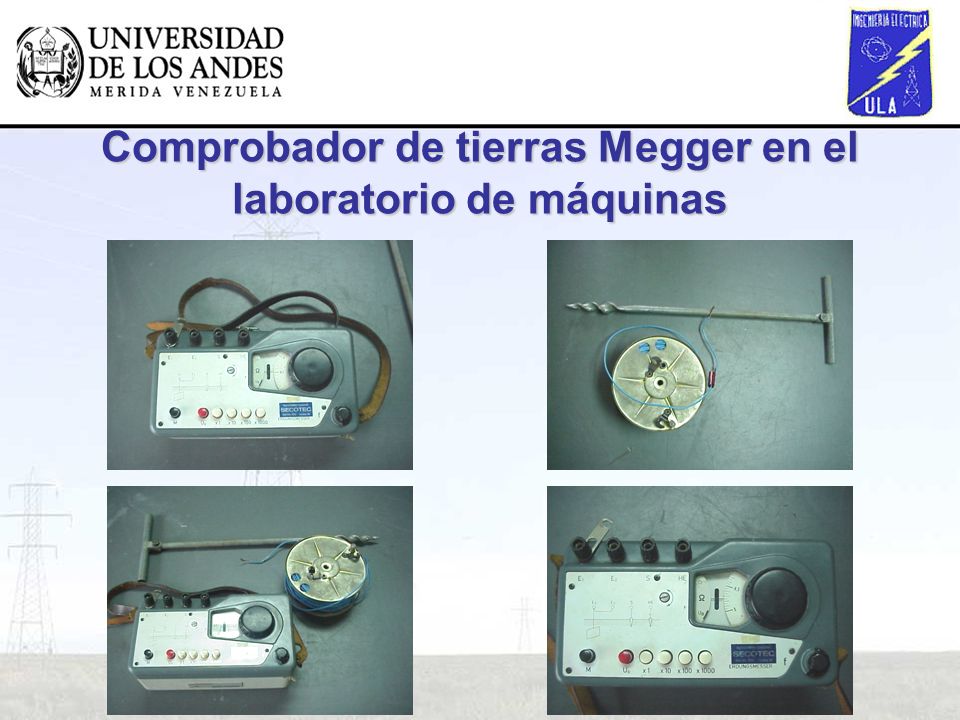

76 Comprobador de tierras Megger en el laboratorio de máquinas

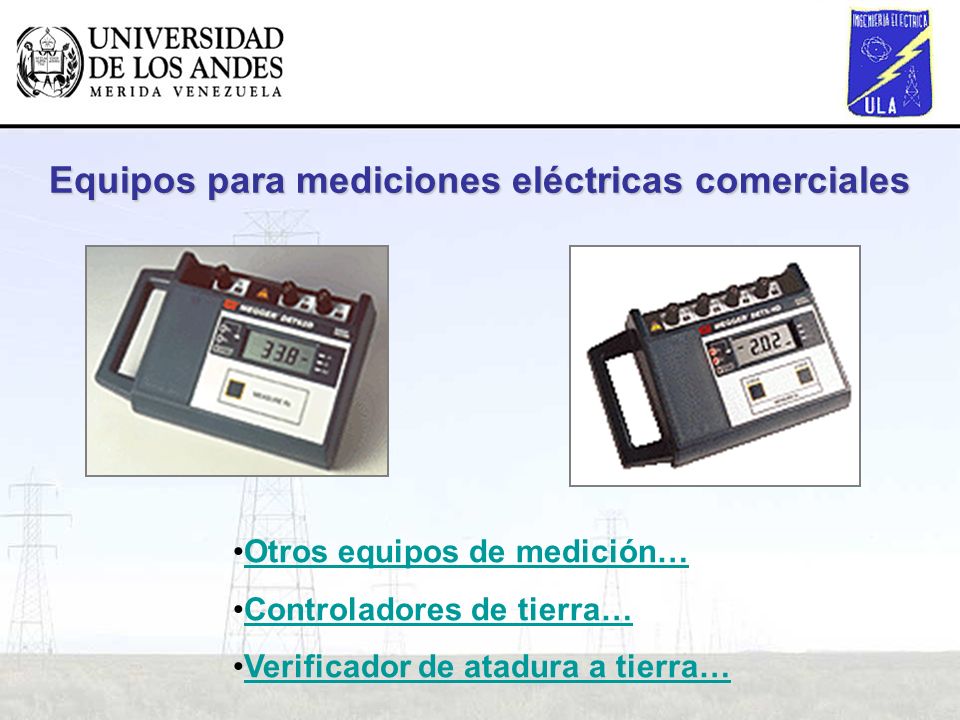

77 Equipos para mediciones eléctricas comerciales Otros equipos de medición… Controladores de tierra… Verificador de atadura a tierra…

78 Consejos prácticos para la instalación y mantenimiento de una buena toma de tierra en edificios de nueva construcción o edificios existentes

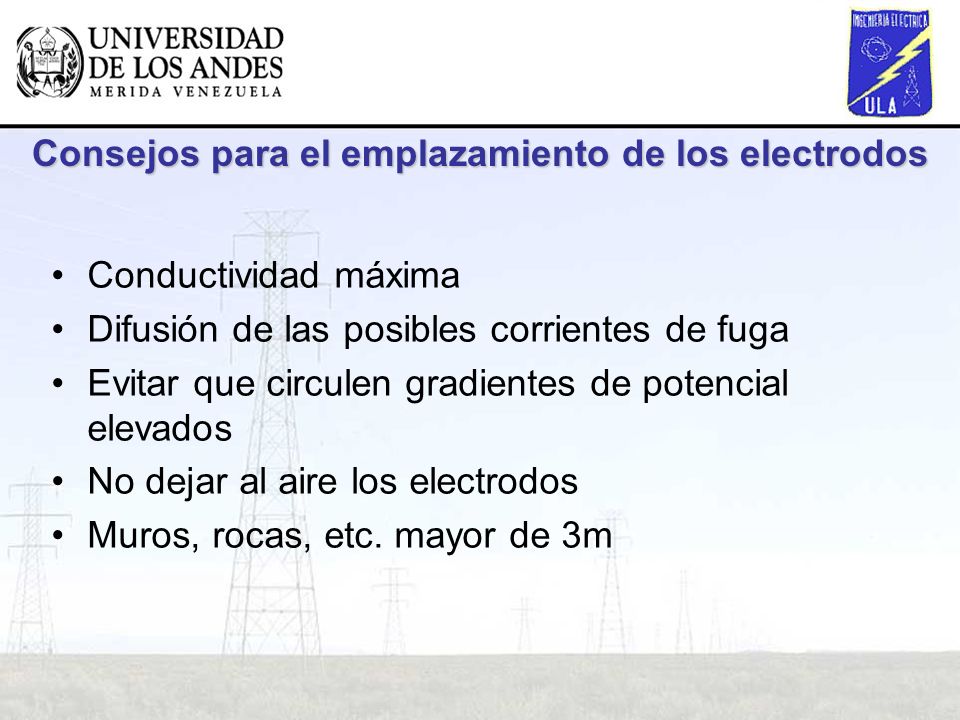

79 Consejos para el emplazamiento de los electrodos Conductividad máxima Difusión de las posibles corrientes de fuga Evitar que circulen gradientes de potencial elevados No dejar al aire los electrodos Muros, rocas, etc. mayor de 3m

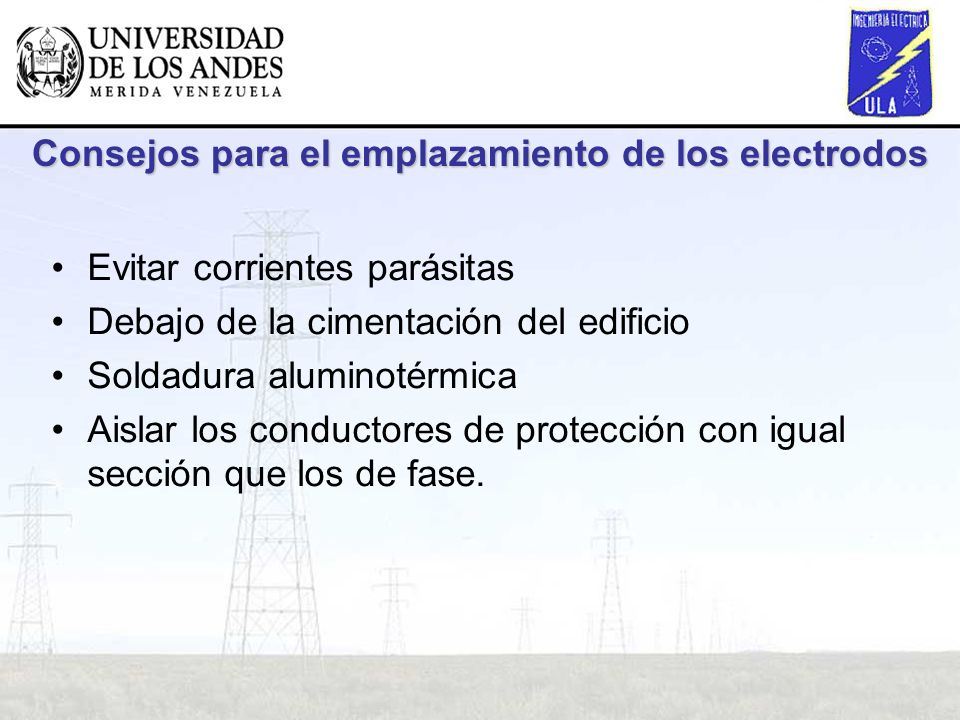

80 Consejos para el emplazamiento de los electrodos Evitar corrientes parásitas Debajo de la cimentación del edificio Soldadura aluminotérmica Aislar los conductores de protección con igual sección que los de fase.

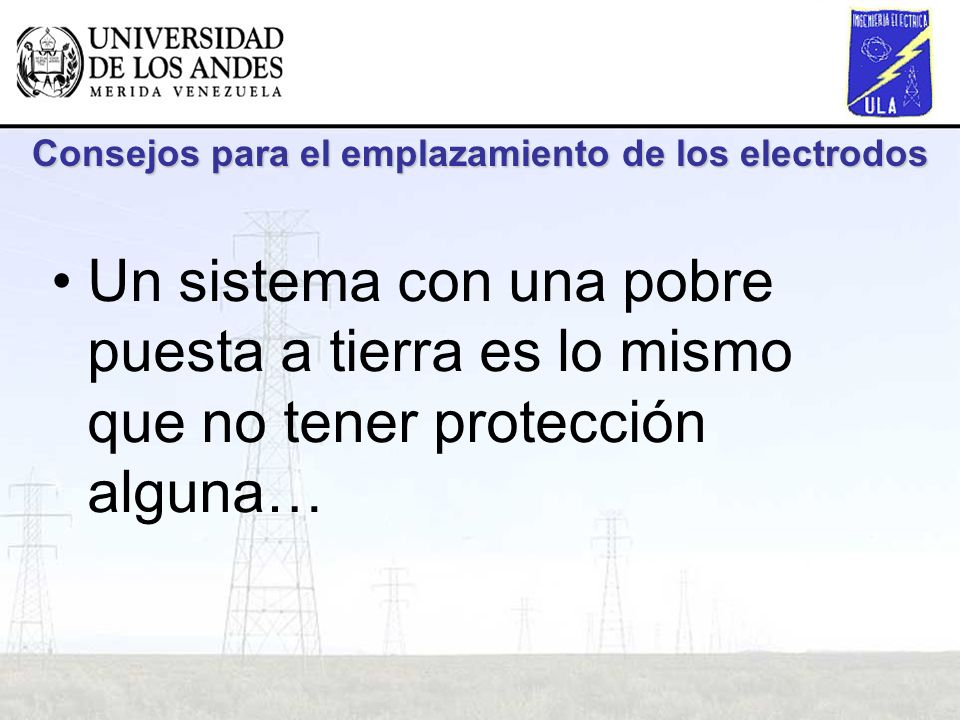

81 Consejos para el emplazamiento de los electrodos Un sistema con una pobre puesta a tierra es lo mismo que no tener protección alguna…

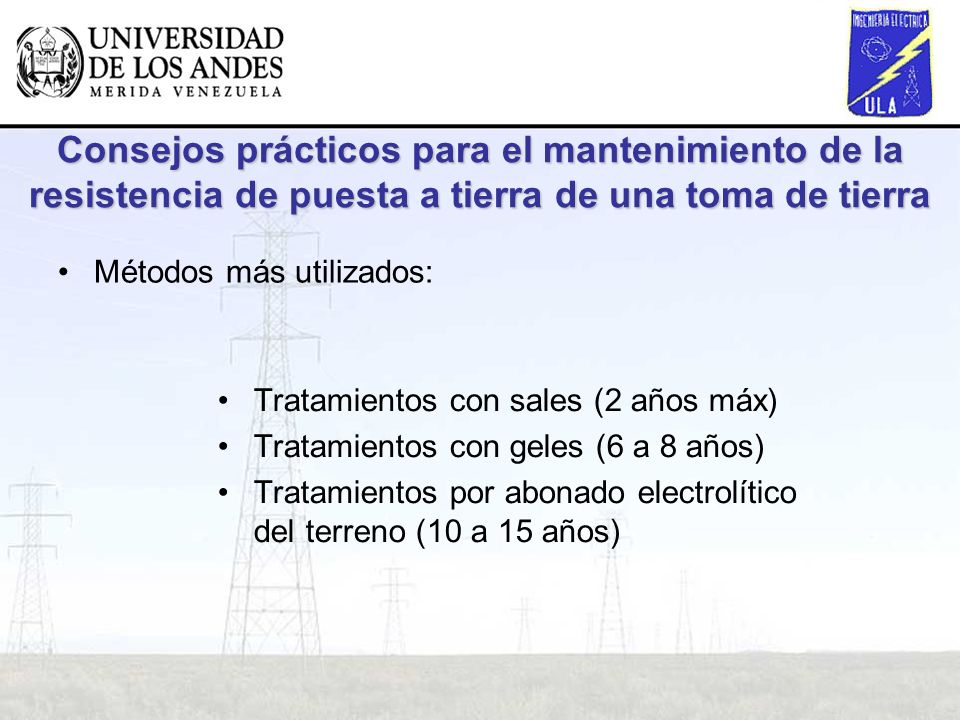

82 Consejos prácticos para el mantenimiento de la resistencia de puesta a tierra de una toma de tierra Métodos más utilizados: Tratamientos con sales (2 años máx) Tratamientos con geles (6 a 8 años) Tratamientos por abonado electrolítico del terreno (10 a 15 años)

83 Esquemas de Puesta a Tierra

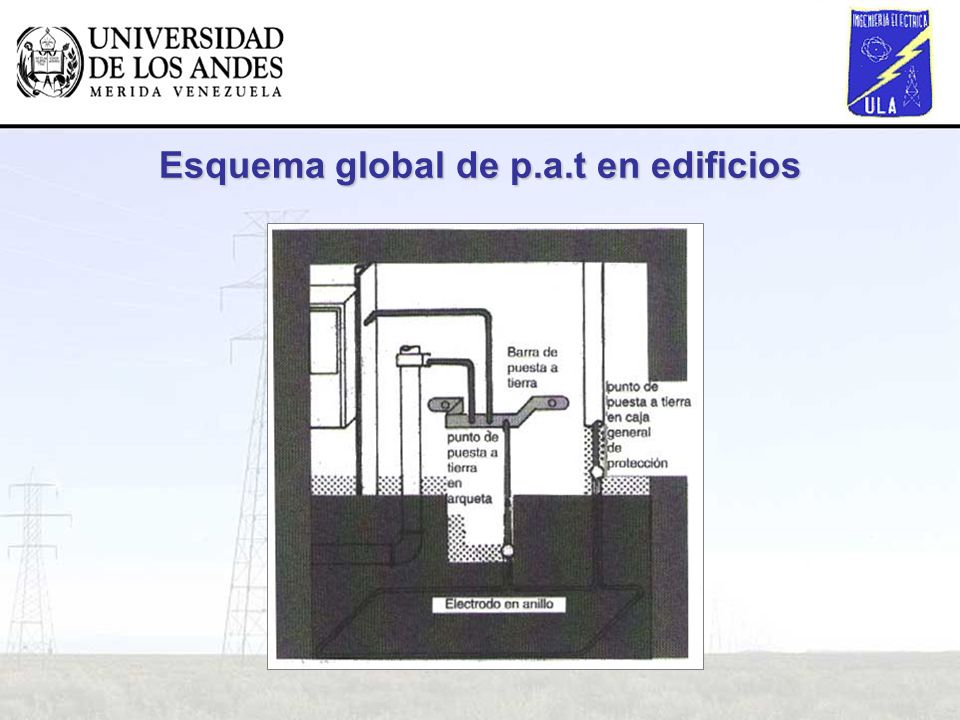

84 Esquema global de p.a.t en edificios

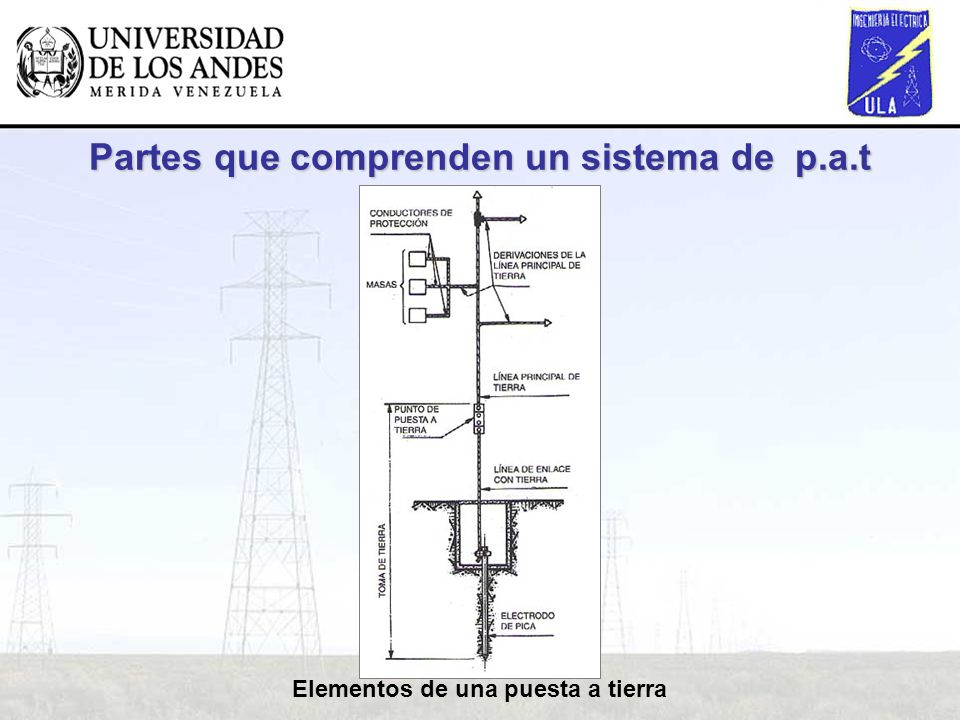

85 Partes que comprenden un sistema de p.a.t Elementos de una puesta a tierra

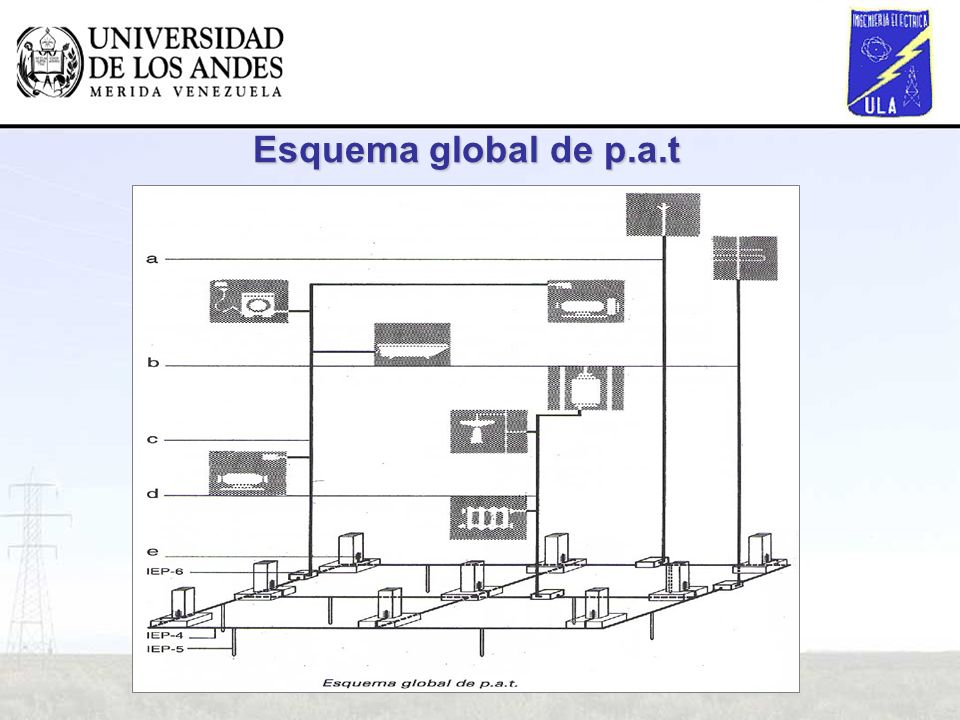

86 Esquema global de p.a.t

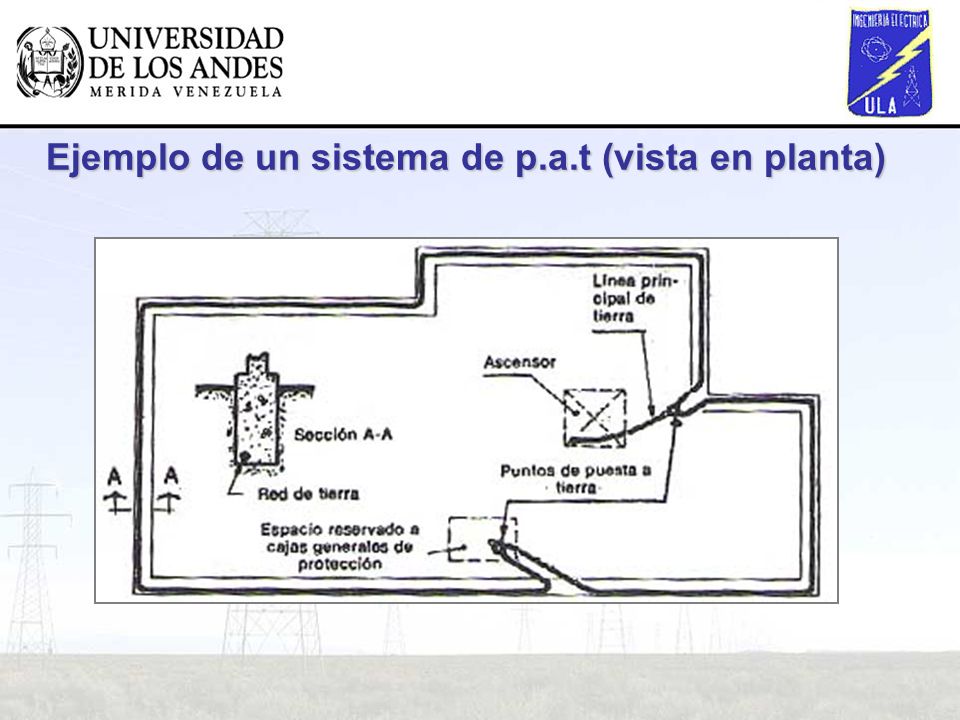

87 Ejemplo de un sistema de p.a.t (vista en planta)

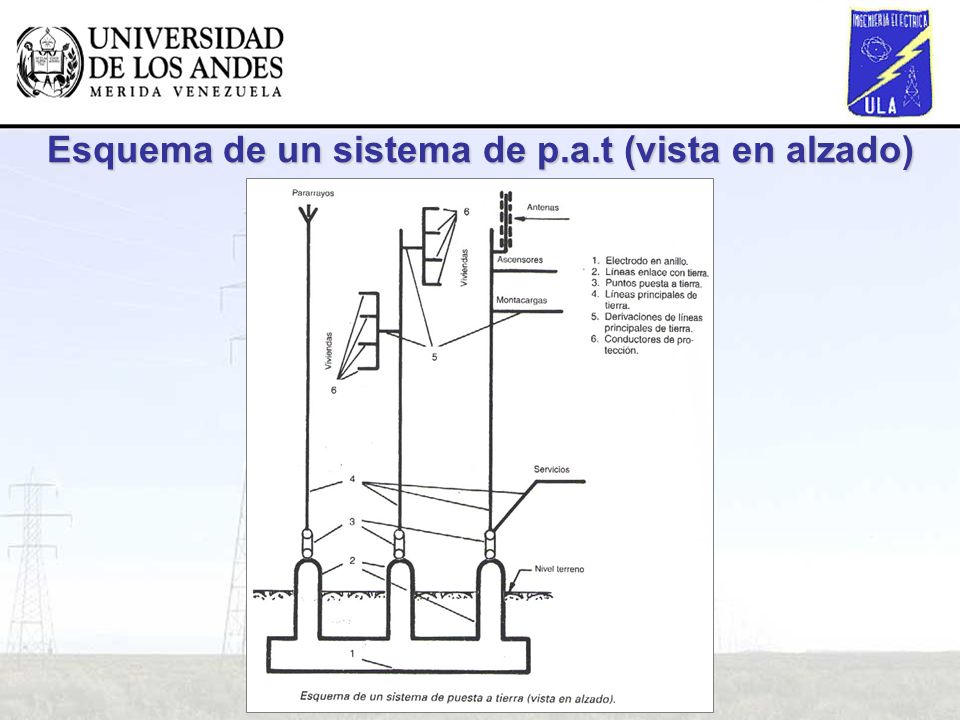

88 Esquema de un sistema de p.a.t (vista en alzado)

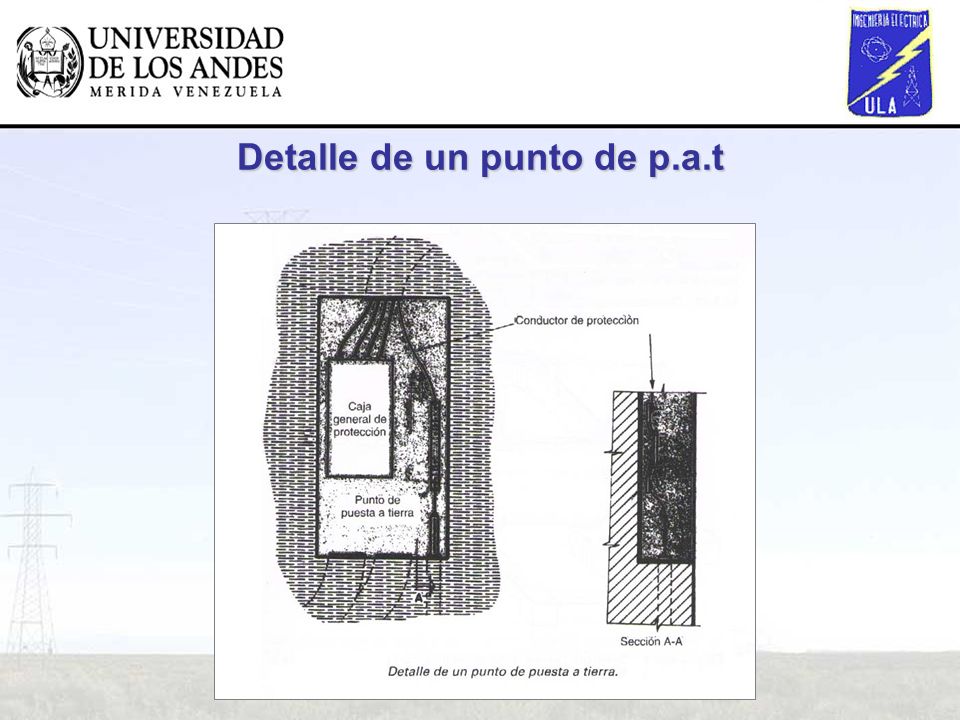

89 Detalle de un punto de p.a.t

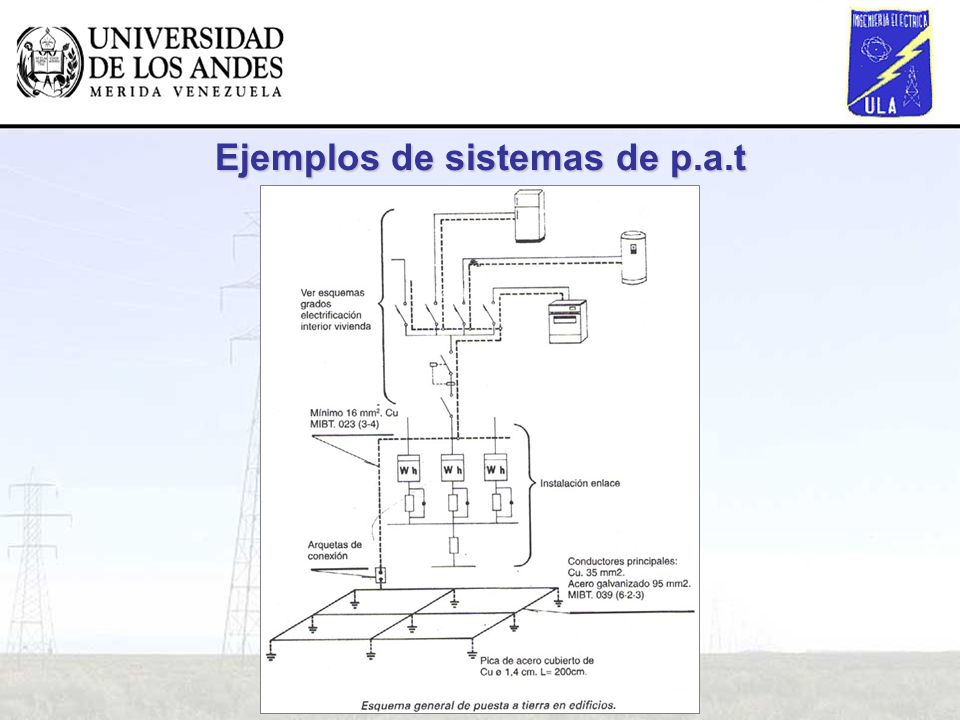

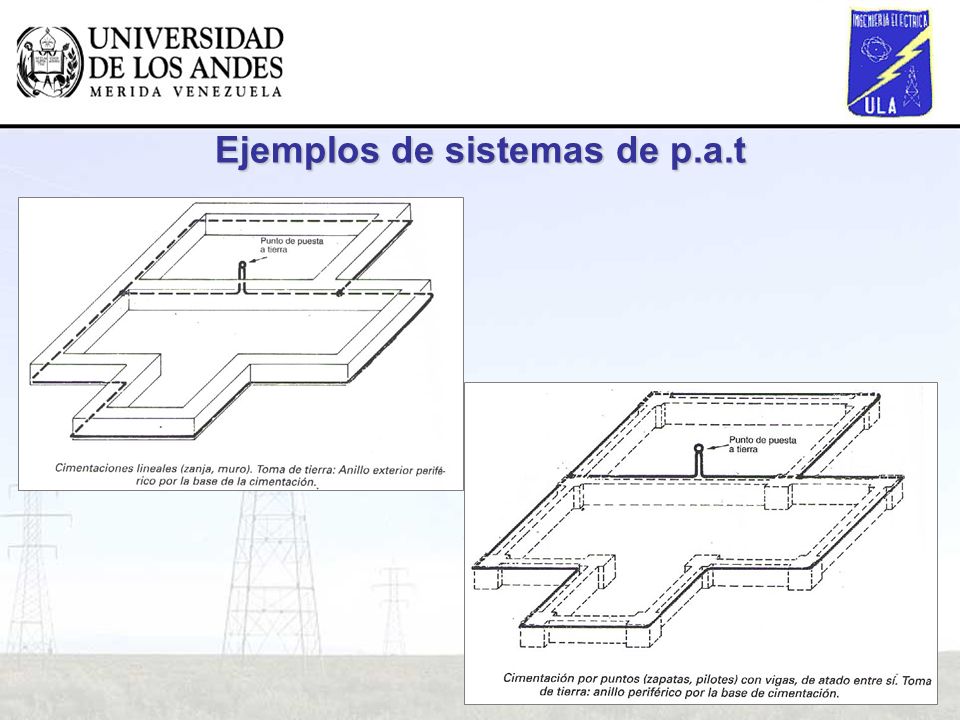

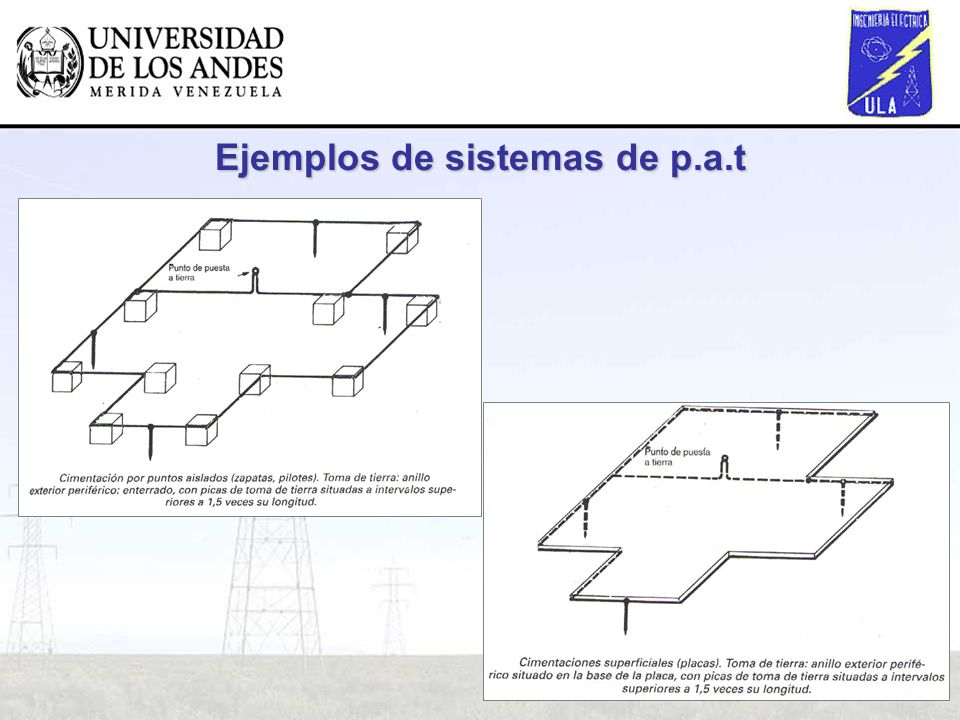

90 Ejemplos de sistemas de p.a.t

91

92
