Presentación del tema: "Física. 2º de bachillerato Tema: 5 1 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Deducción de la ley de Newton a partir de las leyes."— Transcripción de la presentación:

1 Física. 2º de bachillerato Tema: 5 1 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Deducción de la ley de Newton a partir de las leyes de Kepler Se supone que las órbitas descritas por los planetas en torno al Sol son circulares, sin que ello suponga cometer un gran error puesto que en realidad son prácticamente así Su aceleración centrípeta: a = 2 R Sol Tierra R Velocidad angular del planeta: Por la 3ª ley de Kepler (T 2 = kR 3 ): La fuerza F ejercida sobre un planeta de masa m es inversamente proporcional al cuadrado de la distancia Dicha constante incluye la masa del Sol es decir: cte = GM Ley de la gravitación universal La ley de gravitación universal indica que la fuerza de interacción entre dos partículas materiales es directamente proporcional al producto de las masas e inversamente proporcional al cuadrado de su distancia

2 Física. 2º de bachillerato Tema: 5 2 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias El campo gravitatorio La ecuación de Newton proporciona la expresión de la fuerza entre dos masas: x y z Para explicar la acción que una masa ejerce sobre otra situada a cierta distancia, se introduce el concepto de campo de fuerzas La masa m hace que las propiedades del espacio que la rodea cambien, independientemente que en su proximidad se sitúe otra masa m La intensidad del campo gravitatorio en un punto es la fuerza por unidad de masa, calculada en dicho punto m m cuyo módulo es:y se expresa en N/kg en el S.I. La fuerza gravitatoria sobre otra masa inmersa en el campo es:

3 Física. 2º de bachillerato Tema: 5 3 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Representación del campo Los campos de fuerzas se representan mediante líneas de campo En el campo gravitatorio, las líneas de campo no parten de ningún punto definido, carecen de fuentes, y acaban en los cuerpos con masa o sumideros Características de las líneas de campo Módulo: se indica mediante la densidad de líneas de campo Dirección del campo en un punto es la tangente a la línea en dicho punto El sentido viene indicado por la flecha, y es el que seguiría la unidad de masa colocada en dicha línea por efecto de las fuerzas del campo m M

4 Física. 2º de bachillerato Tema: 5 4 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Principio de superposición La intensidad del campo en un punto P, creado por un conjunto de masas puntuales, se obtiene calculando la creada por cada una de ellas y sumando los resultados parciales m1m1 m2m2 m3m3 P siendo También se puede aplicar al cálculo de la fuerza ejercida sobre cierta masa por la acción de un conjunto discreto de ellas Si un cuerpo está sometido a la acción de varias fuerzas gravitatorias, el efecto total resultante es la suma de los efectos individuales de cada fuerza

5 Física. 2º de bachillerato Tema: 5 5 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Campos de fuerzas conservativos (I) Sea una partícula de masa m situada en el seno de un campo de fuerzas A B Por cada desplazamiento que realice la partícula, la fuerza del campo realiza un trabajo: Para desplazamientos infinitesimales: El camino total desde un punto A a otro B es la suma de todos los Si en cada se realiza un trabajo dW, el trabajo total será la suma de todos los realizados en cada intervalo infinitesimal: Campos de fuerzas conservativos son aquellos en los que el trabajo depende solo de los puntos inicial y final, y no del camino seguido

6 Física. 2º de bachillerato Tema: 5 6 C1C1 C2C2 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Campos de fuerzas conservativos (II) A B En un campo de fuerzas conservativo, el resultado de la integral del trabajo realizado para ir desde A hasta B puede expresarse como una nueva función, E p que depende solo de los puntos inicial y final Si el campo de fuerzas es conservativo, Si se invierte el segundo camino, Cuando un cuerpo se desplaza por una trayectoria cerrada en un campo de fuerzas conservativo, el trabajo total realizado por las fuerzas del campo es nulo

7 Física. 2º de bachillerato Tema: 5 7 m El campo gravitatorio. Movimientos bajo fuerzas gravitatorias El campo gravitatorio como ejemplo de campo conservativo m A B Las fuerzas gravitatorias creadas por una partícula m que actúan sobre la partícula m, son radiales y con sentido hacia m Cualquier camino de A hasta B se descompone en suma de arcos circulares centrados en m y de desplazamientos radiales El trabajo por el arco circular es nulo, por ser la fuerza perpendicular al desplazamiento El trabajo por el camino radial, es igual para todos los caminos que se elijan entre A y B Se define circulación de una magnitud vectorial a lo largo de una línea L a la integral definida entre los límites de dicha línea Si el campo es conservativo, la circulación a lo largo de una línea cerrada es nula Para el campo de fuerzas gravitatorio:

8 Física. 2º de bachillerato Tema: 5 8 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Comprobación de que las fuerzas elásticas son conservativas x0x0 x1x1 Comprueba si en la ley de Hooke la fuerza recuperadora de un muelle es conservativa Si se quiere alargar el muelle tal y como se indica en la figura, desde la posición x 0 hasta la x 1, habrá que realizar un trabajo para vencer la fuerza recuperadora F = - kx El resultado depende solo de las posiciones x 0 y x 1 ; por tanto, la fuerza es conservativa FINAL

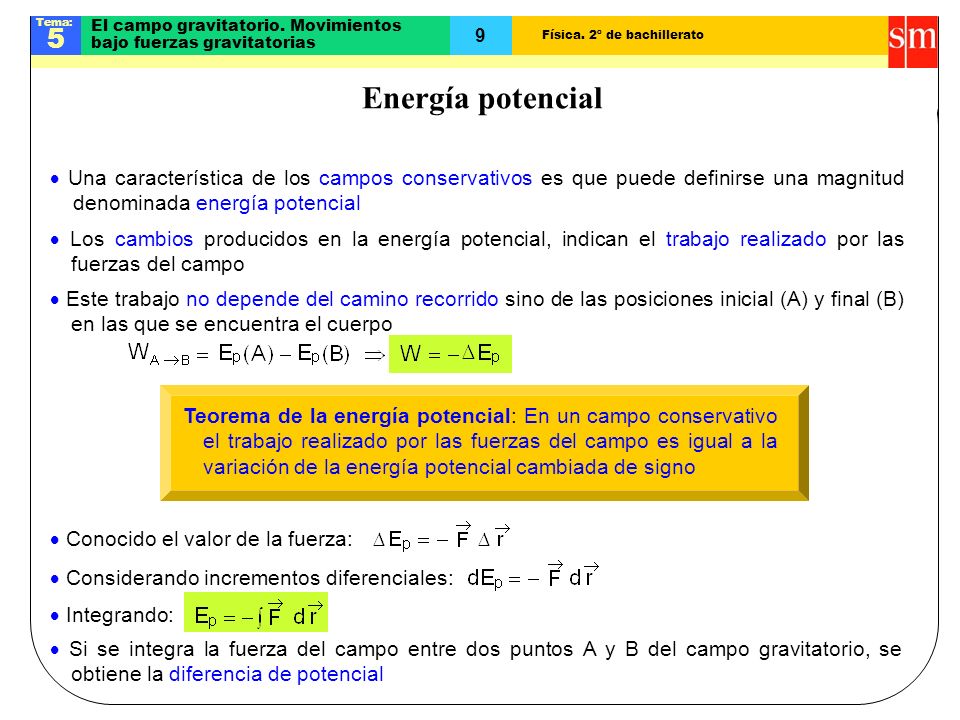

9 Física. 2º de bachillerato Tema: 5 9 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Energía potencial Teorema de la energía potencial: En un campo conservativo el trabajo realizado por las fuerzas del campo es igual a la variación de la energía potencial cambiada de signo Una característica de los campos conservativos es que puede definirse una magnitud denominada energía potencial Los cambios producidos en la energía potencial, indican el trabajo realizado por las fuerzas del campo Este trabajo no depende del camino recorrido sino de las posiciones inicial (A) y final (B) en las que se encuentra el cuerpo Conocido el valor de la fuerza: Considerando incrementos diferenciales: Integrando: Si se integra la fuerza del campo entre dos puntos A y B del campo gravitatorio, se obtiene la diferencia de potencial

10 Física. 2º de bachillerato Tema: 5 10 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Energía potencial gravitatoria EPEP r Para calcular su valor, basta con resolver: La Energía potencial gravitatoria es cero cuando r tiende a infinito, y por tanto C = 0, luego: El trabajo realizado es máximo cuando los desplazamientos ( ) están en la misma dirección que, y así el producto escalar se reduce al producto de los módulos:

11 Física. 2º de bachillerato Tema: 5 11 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Potencial gravitatorio Por ser el campo gravitatorio conservativo, se puede definir una magnitud que depende únicamente del cuerpo m que crea el campo y no del m que se coloca como testigo Dicha magnitud se denomina potencial U y se obtiene así: La diferencia de potencial entre dos puntos A y B cuyas distancias al origen son r A y r B respectivamente es:

12 Física. 2º de bachillerato Tema: 5 12 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias El campo gravitatorio terrestre Cuando se trata de cuerpos extensos, se supone la masa concentrada en el c.d.m, y además se considera para las distancias que r = R T + h El módulo del campo gravitatorio creado es: En las proximidades de la superficie, donde h es despreciable frente al R T puede considerarse: La fuerza ejercida sobre un cuerpo de masa m colocado a una altura h sobre la superficie terrestre será: r = R T +h P A h RTRT

13 Física. 2º de bachillerato Tema: 5 13 r = R T +h P A h RTRT El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Energía potencial gravitatoria terrestre La energía potencial de una masa m situada a una altura h de la superficie terrestre es: Cuando se trata de energías potenciales, siempre se calcula la diferencia entre dos puntos, tomando como referencia uno de ellos (el de la superficie terrestre A) Para un cuerpo situado a una altura h: y recordando el valor de g, resulta: Haciendo la aproximación R T +h R T y simplificando: E p (P) – E p (A) = m g 0 h

14 Física. 2º de bachillerato Tema: 5 14 EpEp r El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Potencial gravitatorio terrestre RTRT Se obtiene de la misma forma que en el caso de la energía potencial Para un punto P situado a una altura h de la superficie: En la superficie, el potencial gravitatorio U 0 será: Teniendo en cuenta los valores de G, M T y R T resulta: U 0 = g 0 R = 6, J/kg

15 Física. 2º de bachillerato Tema: 5 15 m El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Movimiento de masas en campos de fuerzas centrales Un campo de fuerzas es central cuando, en cualquier punto de él, la fuerza ejercida sobre un cuerpo está en la misma recta que une el cuerpo con el origen del campo y su valor solo depende de la distancia entre ambos: La fuerza es de la forma: Si el campo es gravitatorio: La conservación del momento angular implica que se conserven módulo, dirección y sentido Si el campo es central, los vectores y tienen la misma dirección y su momento de fuerzas es nulo: m

16 Física. 2º de bachillerato Tema: 5 16 Sol Tierra El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Consecuencias de la conservación del momento angular Por conservar el módulo: Si conserva el sentido, la partícula siempre recorrerá la órbita en el mismo sentido, y por tanto las trayectorias de los cuerpos en el seno de campos de fuerzas centrales serán curvas planas Por conservar la dirección: Si el vector se conserva en dirección, sentido y módulo El momento angular será perpendicular al plano que forman los vectores y, por tanto la trayectoria de la partícula debe estar en un plano Por conservar el sentido Representa el área del paralelogramo formado por los dos vectores que constituyen el producto vectorial S Como, la velocidad areolar también

17 Física. 2º de bachillerato Tema: 5 17 Sol El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Forma de las trayectorias Dado que en el seno de un campo de fuerzas gravitatorio la E p de un cuerpo siempre es negativa, y su E c siempre positiva, la E T de ambas podrá ser negativa, nula o positiva Si Atendiendo al signo de dicha energía, la trayectoria descrita por el cuerpo, será una circunferencia, una elipse, una parábola o una hipérbola CIRCUNFERENCIA Si ELIPSE PARÁBOLA HIPÉRBOLA Si E T = 0 E c = E p Si E T 0 E c E p

18 Física. 2º de bachillerato Tema: 5 18 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Satélites artificiales: energía total y energía de satelización Cálculo de la velocidad del satélite en la órbita Cálculo de las energías cinética y potencial Cálculo de la energía total del satélite en órbita Cálculo de la energía de satelización E 0 = E f E c,0 + E p,0 = E c,f + E p,f

19 Física. 2º de bachillerato Tema: 5 19 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Escape del campo gravitatorio terrestre A partir del valor de la E c de satelización, la v 0 de lanzamiento necesaria para ponerlo en órbita circular desde la superficie terrestre, es: Velocidad de lanzamiento de un satélite Velocidad de escape de un satélite Para que el satélite escape de la atracción terrestre, supondremos que se marcha al infinito, (r es infinito), y la energía de escape será: La velocidad de escape será:

20 Física. 2º de bachillerato Tema: 5 20 El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Aplicación al cálculo del peso de un cuerpo a cierta altura Si una persona pesa 686 N en la superficie de la Tierra, ¿cuánto pesará a 9000 m de altura? Datos: G = 6, N m 2 kg -2 ; R T = 6370 km ; M T = 5, kg Cálculo de la masa en la superficie terrestre Cálculo del peso a 9000 m de altura La fuerza gravitatoria tanto a dicha distancia como sobre la superficie terrestre es: F = 684,06 N Luego el peso de la persona a 9000 m será: 9000 m

21 Física. 2º de bachillerato Tema: 5 21 Aplicación al cálculo de la energía mecánica de un satélite El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Dos satélites artificiales de masa m y 2m, respectivamente, describen órbitas circulares del mismo radio r = 2R, siendo R el radio de la Tierra. Calcular la diferencia de las energías mecánicas de ambos satélites La energía mecánica es la suma de las energías cinética y potencial, y cuyo valor es: Satélite 1, de masa m: Satélite 2, de masa 2m: Su diferencia es: E 2 – E 1 =

22 Física. 2º de bachillerato Tema: 5 22 P mm 0,5 m El campo gravitatorio. Movimientos bajo fuerzas gravitatorias Aplicación al cálculo del campo y potencial gravitatorio Calcula el valor del campo y del potencial gravitatorio creado por dos masas puntuales iguales y separadas un metro, en el punto medio entre ellas Nota: Expresa la respuesta en función de G y m a) Cálculo del campo gravitatorio creado en P: Ambas masas crean en el punto intermedio, campos iguales en intensidad pero de sentidos opuestos, por lo que el campo total resultante entre ellas es nulo b) Cálculo del potencial gravitatorio creado en P: El potencial creado por la masa de la izquierda es: El potencial creado por la masa de la derecha es: El potencial total creado por ambas masas en P es: FINAL
