QUÉ SON LOS GAVIONES ? Son prismas rectangulares fabricados con mallas de alambre de características especiales, las cuales forman una base, 4 lados verticales.

Presentación del tema: "QUÉ SON LOS GAVIONES ? Son prismas rectangulares fabricados con mallas de alambre de características especiales, las cuales forman una base, 4 lados verticales."— Transcripción de la presentación:

1

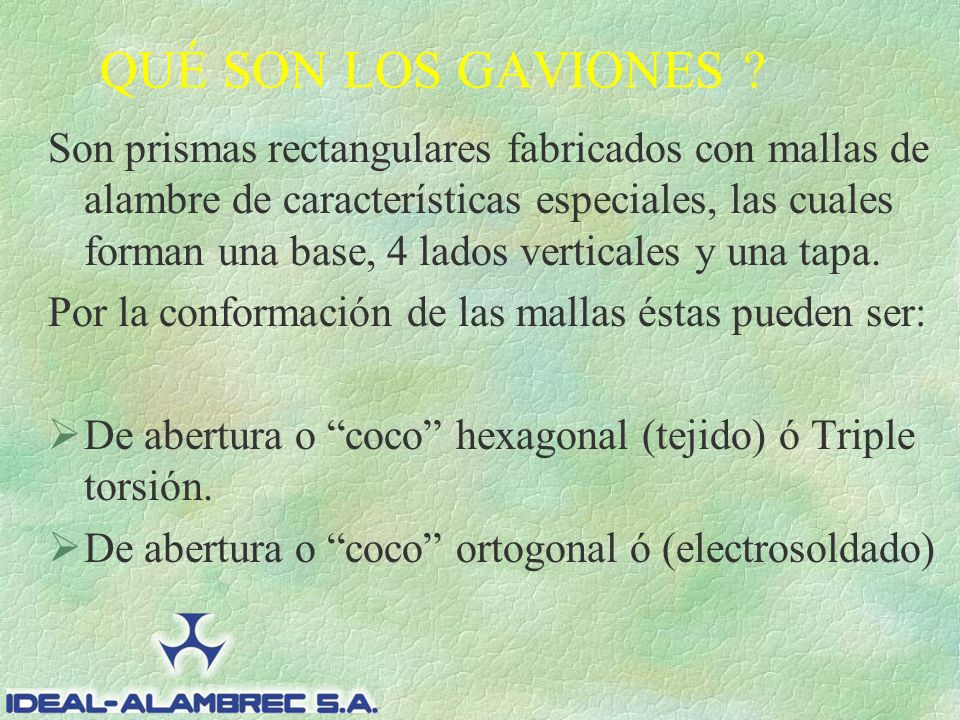

2 QUÉ SON LOS GAVIONES ? Son prismas rectangulares fabricados con mallas de alambre de características especiales, las cuales forman una base, 4 lados verticales y una tapa. Por la conformación de las mallas éstas pueden ser: De abertura o “coco” hexagonal (tejido) ó Triple torsión. De abertura o “coco” ortogonal ó (electrosoldado)

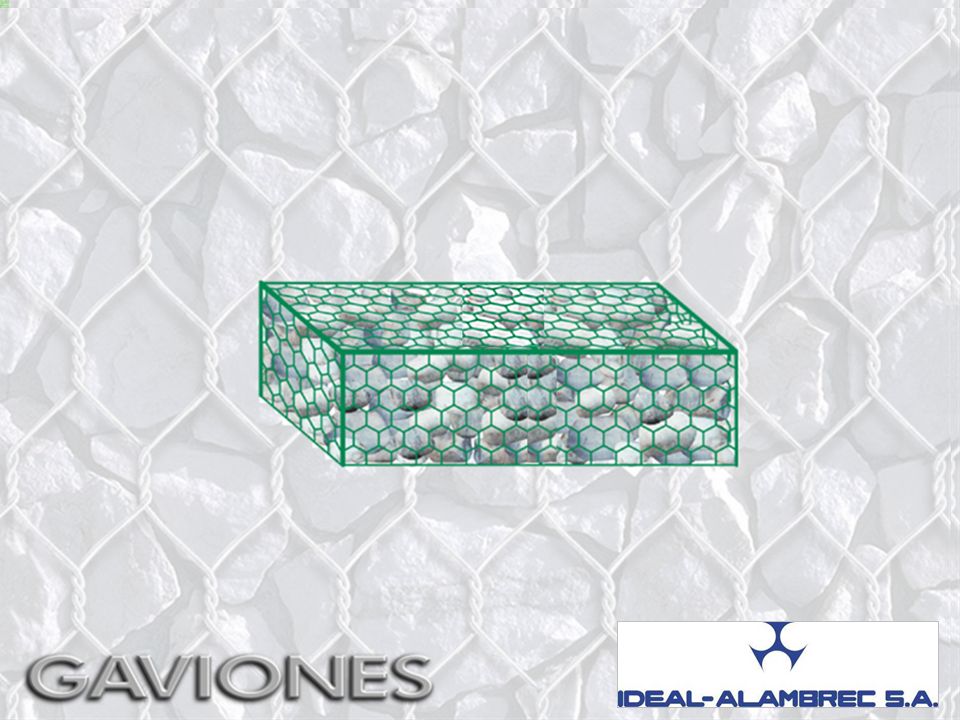

3 ENSAMBLAJE DEL GAVION

4 MUROS DE ENCAUZAMIENTO

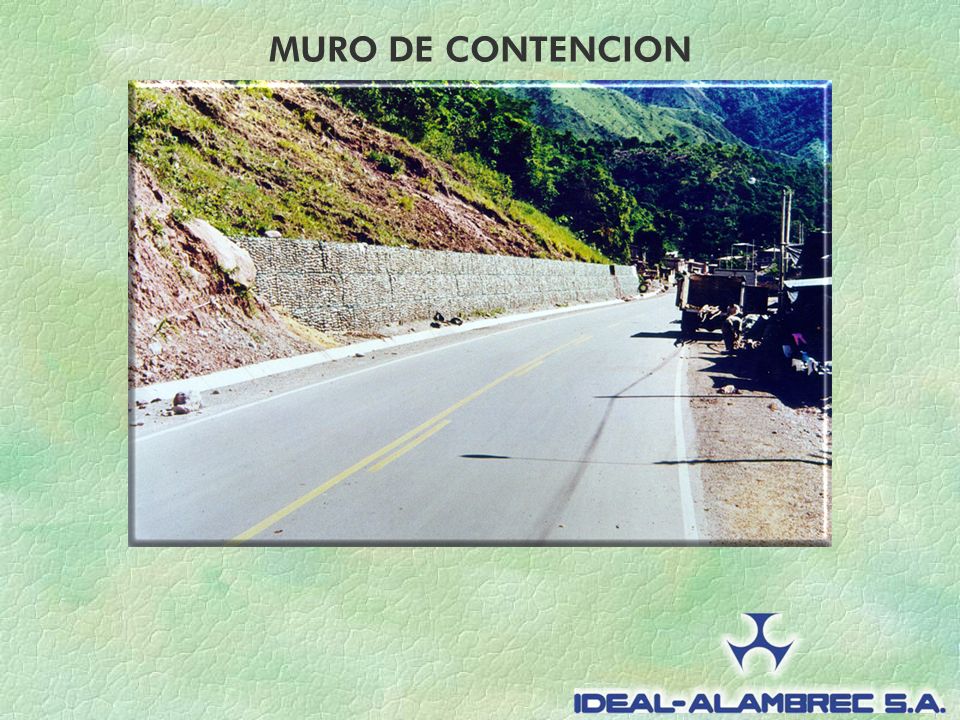

5 MURO DE CONTENCION

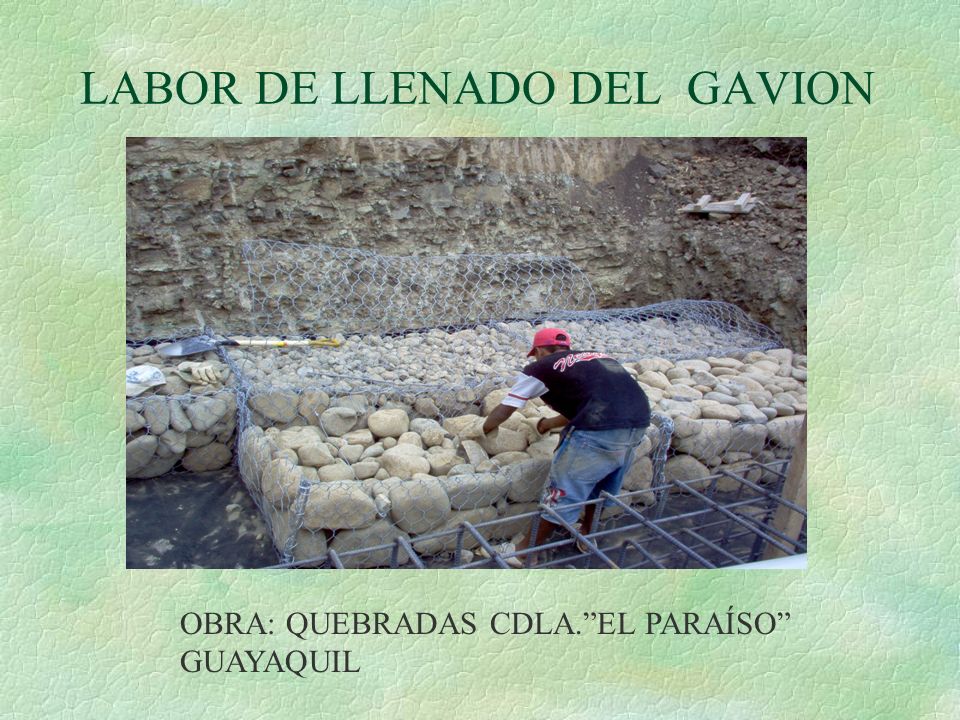

6 LABOR DE LLENADO DEL GAVION
OBRA: QUEBRADAS CDLA.”EL PARAÍSO” GUAYAQUIL

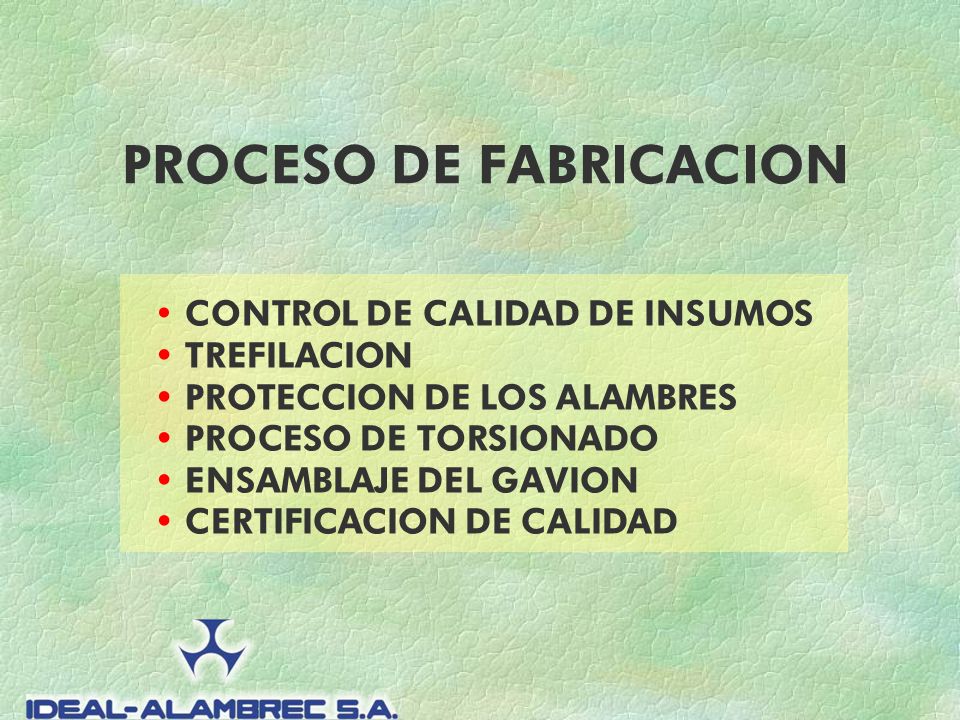

7 PROCESO DE FABRICACION
• CONTROL DE CALIDAD DE INSUMOS • TREFILACION • PROTECCION DE LOS ALAMBRES • PROCESO DE TORSIONADO • ENSAMBLAJE DEL GAVION • CERTIFICACION DE CALIDAD

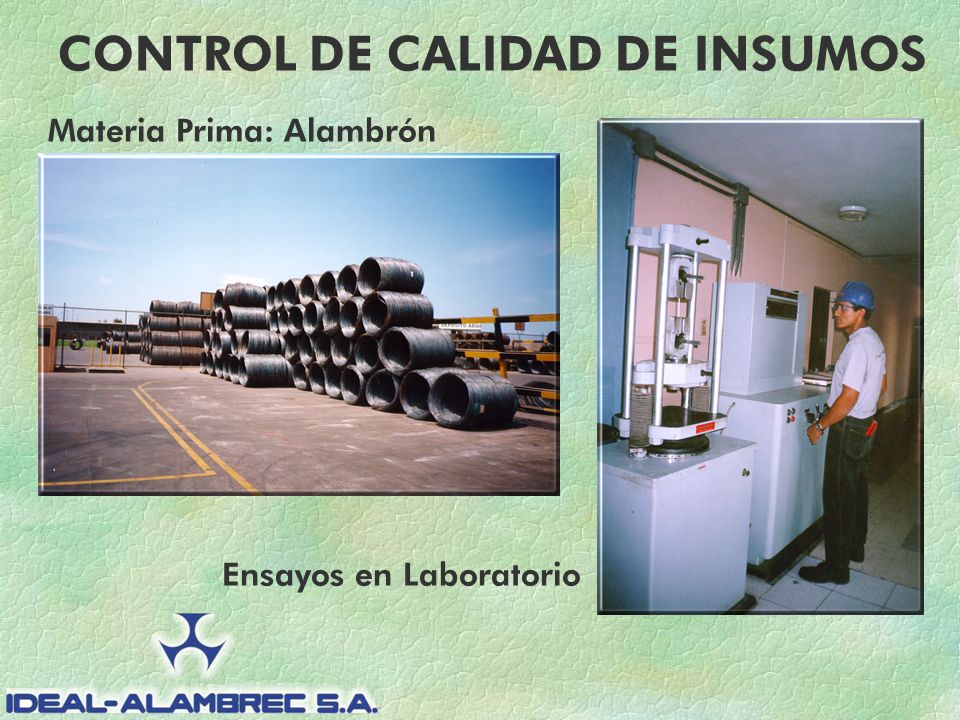

8 CONTROL DE CALIDAD DE INSUMOS
Materia Prima: Alambrón Ensayos en Laboratorio

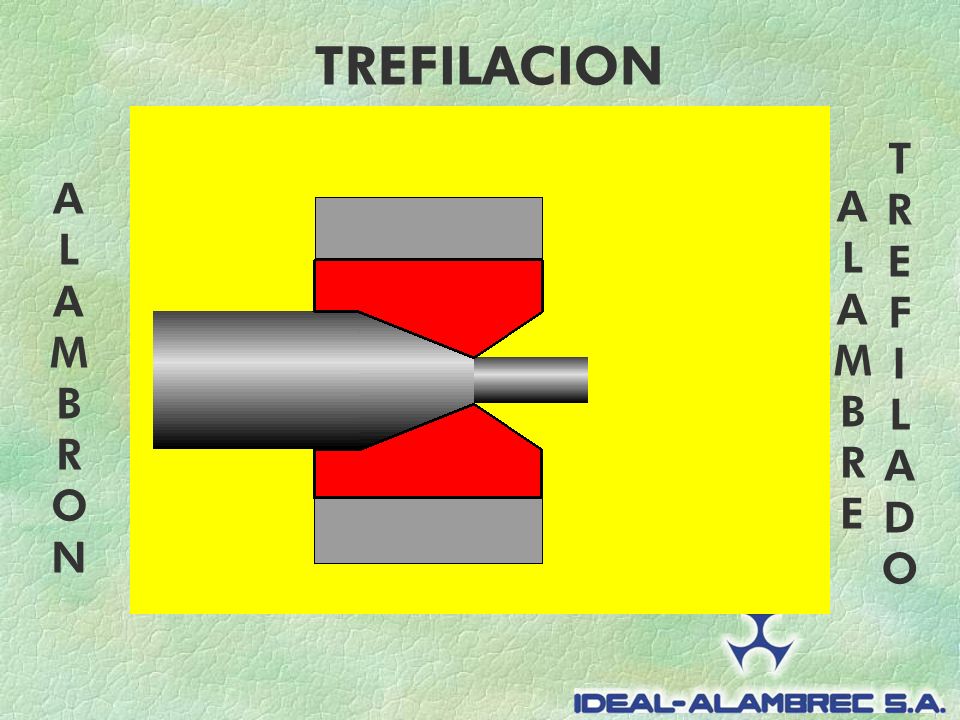

9 TREFILACION A L M B R E T F I D O A L M B R O N

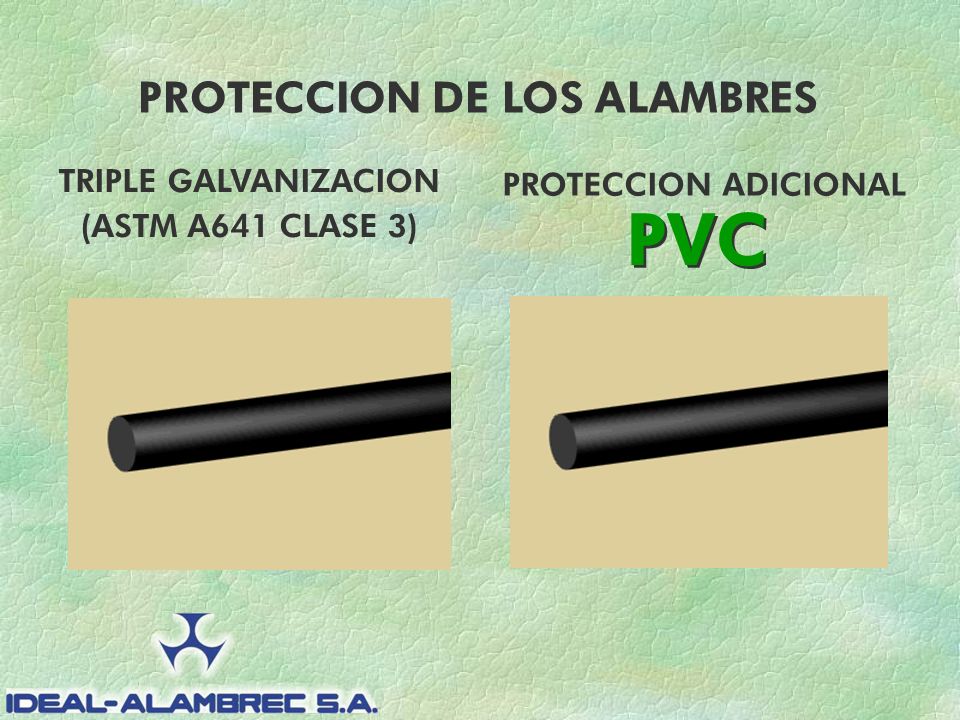

10 PVC PROTECCION DE LOS ALAMBRES TRIPLE GALVANIZACION
(ASTM A641 CLASE 3) PROTECCION ADICIONAL PVC

11 PRUEBAS DE RESISTENCIA

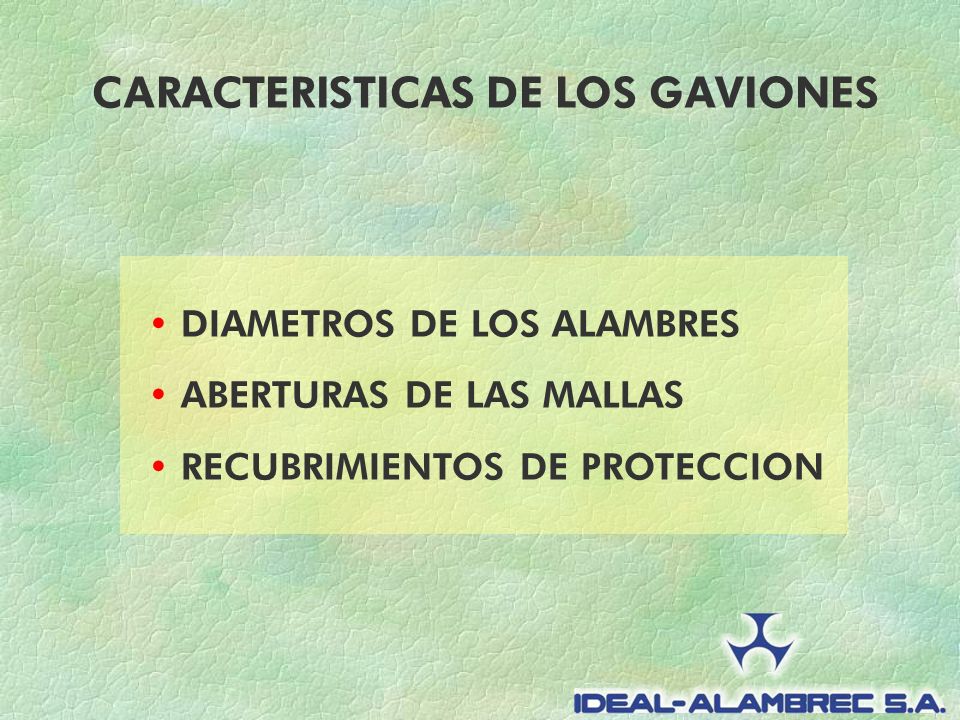

12 CARACTERISTICAS DE LOS GAVIONES
• DIAMETROS DE LOS ALAMBRES • ABERTURAS DE LAS MALLAS • RECUBRIMIENTOS DE PROTECCION

13 ABERTURA DE MALLA O “COCADA”
1.- Gavión tipo Caja ASTM A INEN 1626 10cm 8cm

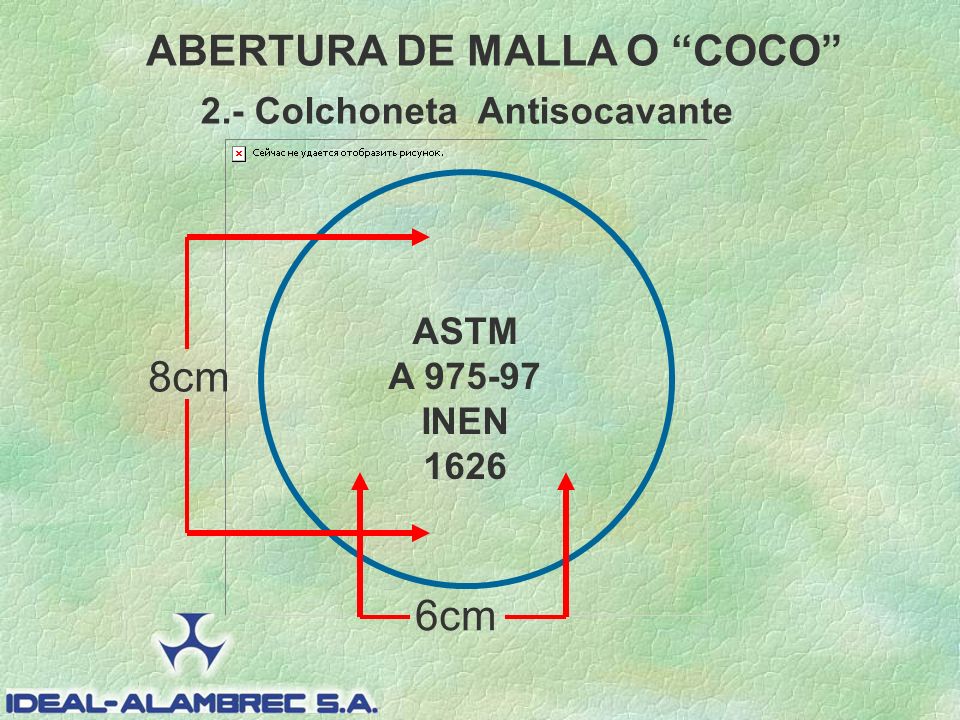

14 ABERTURA DE MALLA O “COCO” 2.- Colchoneta Antisocavante
ASTM A INEN 1626 8cm 6cm

15 SEGÚN ABERTURAS Y DIAMETROS
CUADRO COMPARATIVO DE RESISTENCIAS SEGÚN ABERTURAS Y DIAMETROS ABERTURA 2.20 mm 2.40 mm 2.70 mm 3.00 mm 5 x 7 4000 4500 ------ 6 x 8 3500 4200 8 x 10 4300 5300 10 x 12 DIAMETROS 10 x 12* 3500 *ABERTURA (10 x 12)cm : fuera de Norma ASTM 8x % MAYOR RESISTENCIA QUE 10x12

16 EFECTOS DE LA ABRASION

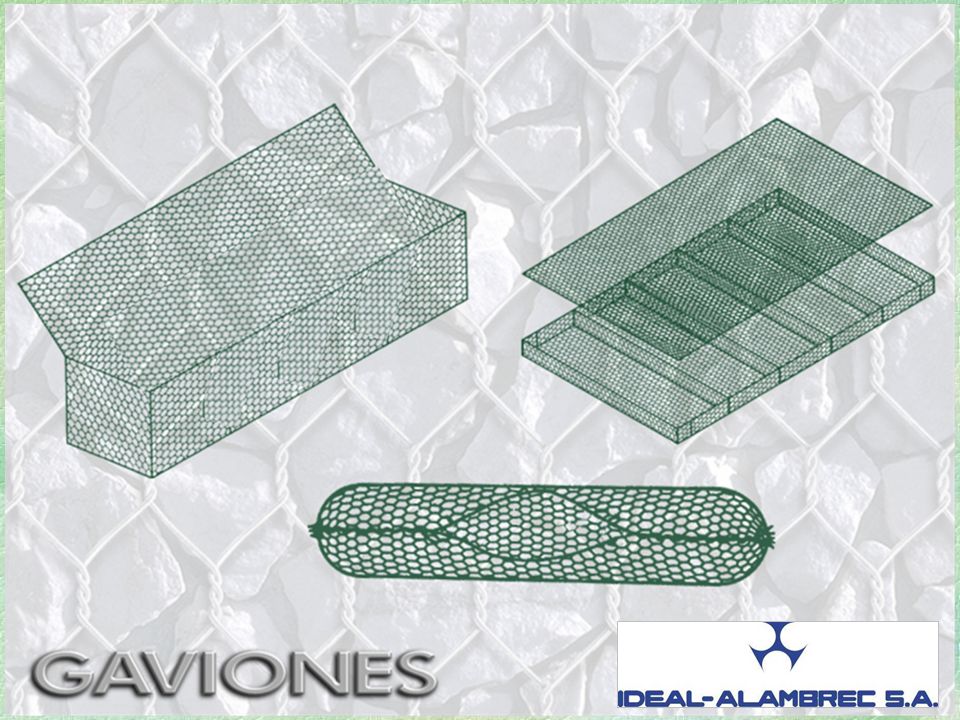

17 TIPOS DE GAVION CAJA COLCHON

18 COLCHONETAS CAJA LARGOS: 3.00 m; 4.00 m ANCHOS: 1.00 m; 1.50 y 2.00 m

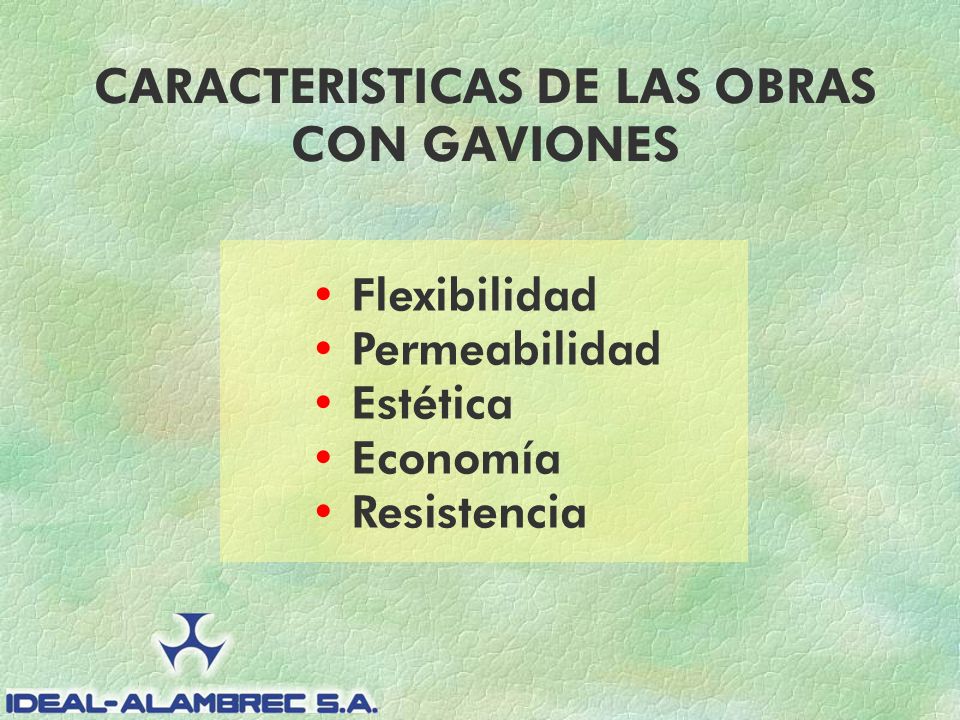

19 CARACTERISTICAS DE LAS OBRAS
CON GAVIONES • Flexibilidad • Permeabilidad • Estética • Economía • Resistencia

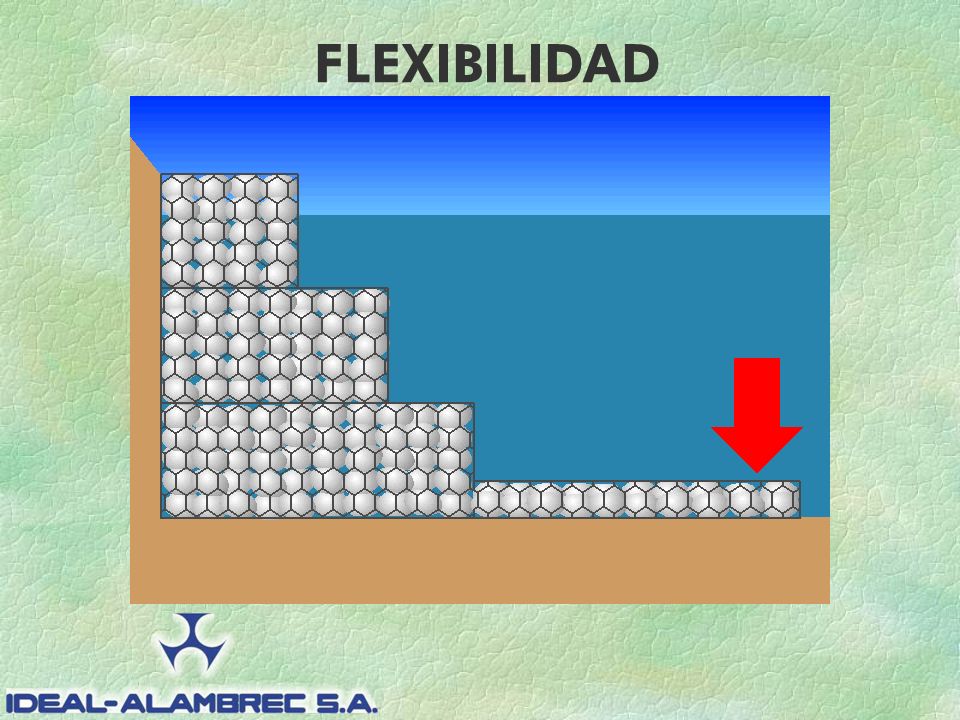

20 FLEXIBILIDAD

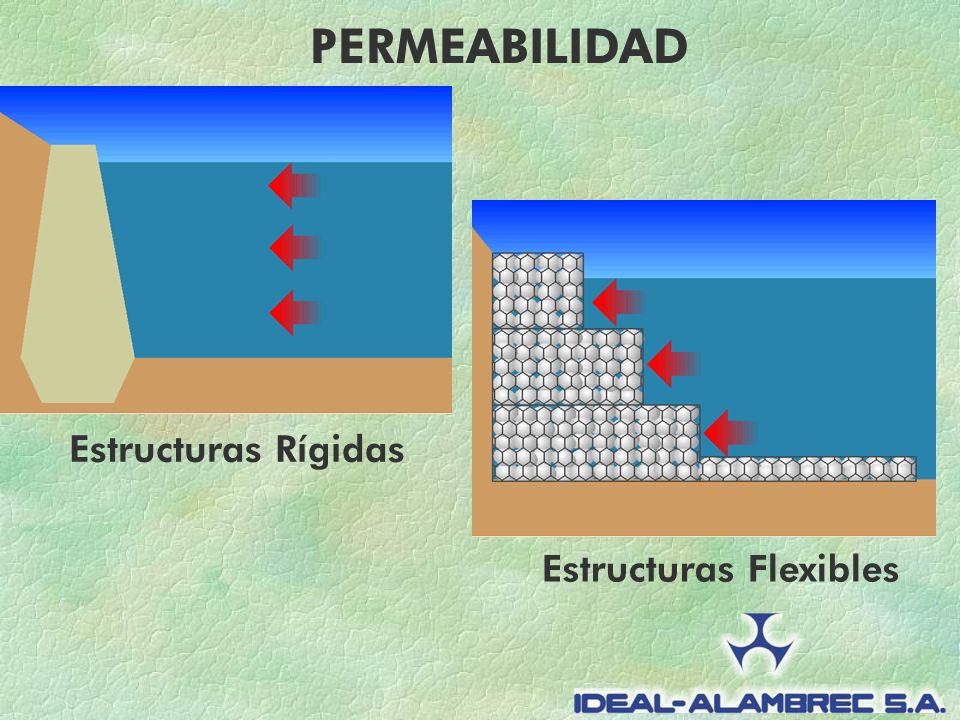

21 PERMEABILIDAD Estructuras Rígidas Estructuras Flexibles

22 ESTETICA

23 ECONOMIA Facilidad de Armado Relleno a Pie de Obra

24 RESISTENCIA Muro h=20m.

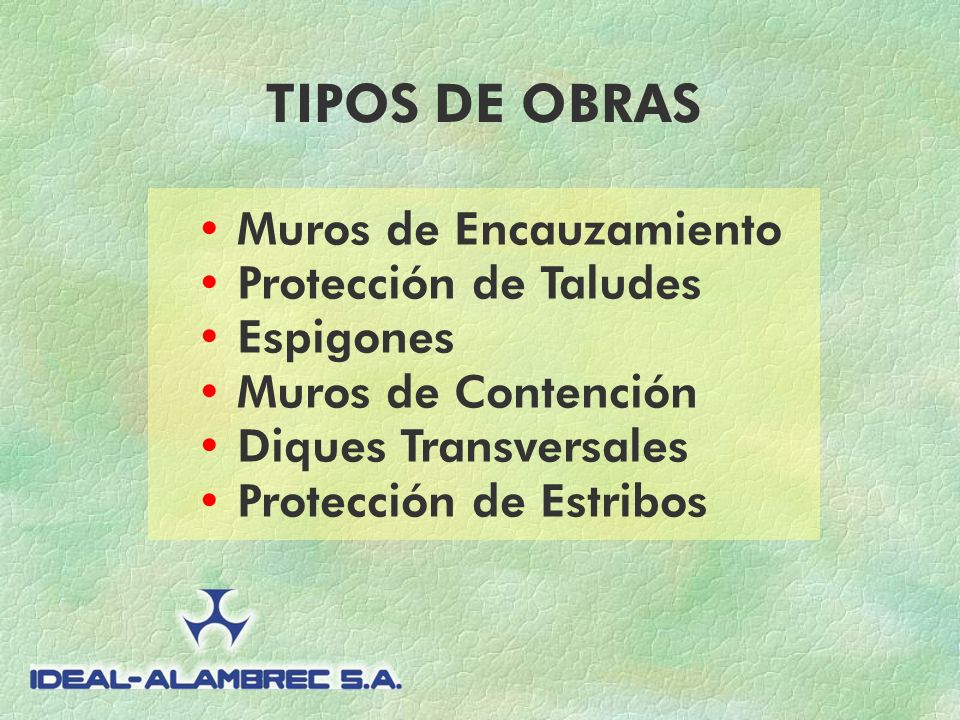

25 TIPOS DE OBRAS • Muros de Encauzamiento • Protección de Taludes
• Espigones • Muros de Contención • Diques Transversales • Protección de Estribos

26 MUROS DE ENCAUZAMIENTO

27 PROTECCION DE TALUDES Protección de Dique Limón - Costa Rica
Proyecto Hidroeléctrico Angostura - Costa Rica

28 PROTECCION DE TALUDES

29 ESPIGONES

30 MUROS DE CONTENCION

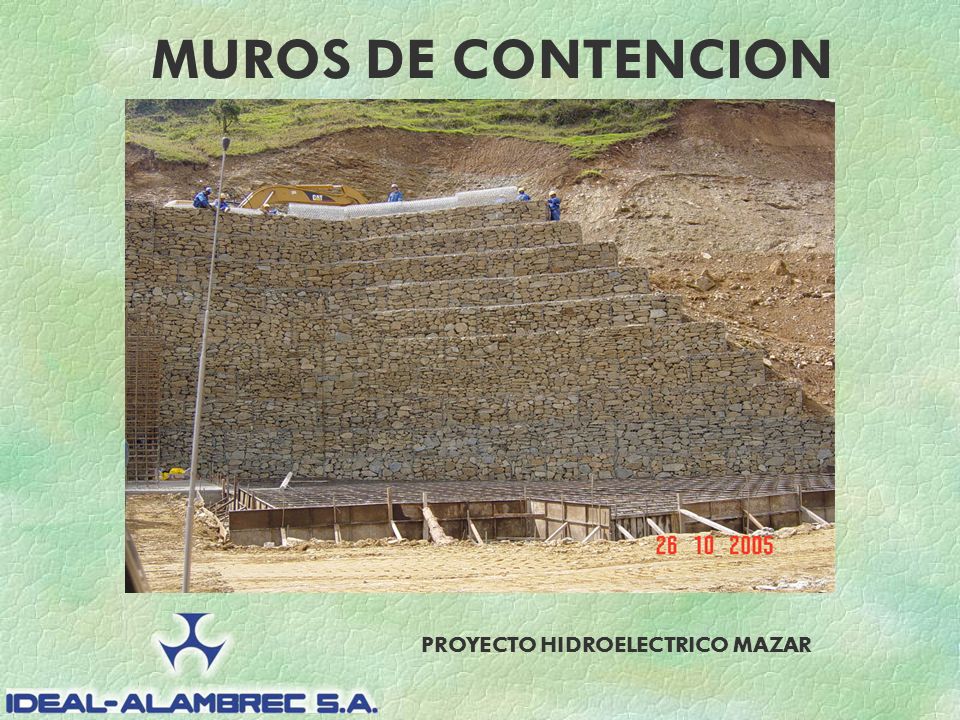

31 PROYECTO HIDROELECTRICO MAZAR
MUROS DE CONTENCION PROYECTO HIDROELECTRICO MAZAR

32 DIQUES TRANSVERSALES

33 PROTECCION DE ESTRIBOS
DE PUENTES

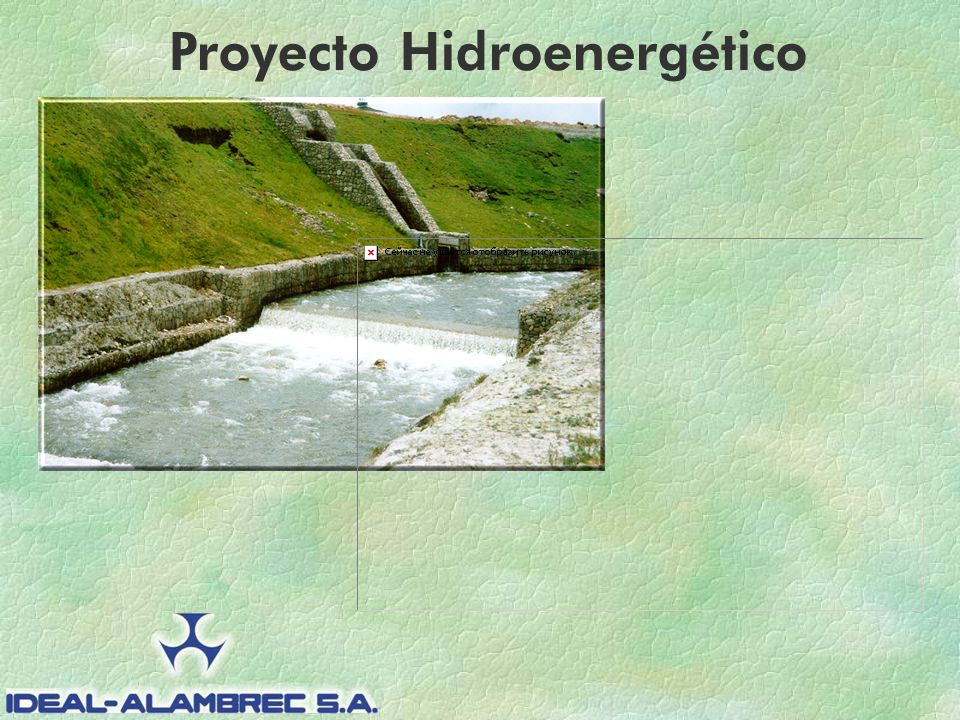

34 Proyecto Hidroenergético

35 FACILIDAD DE CONSTRUCCION

36

37

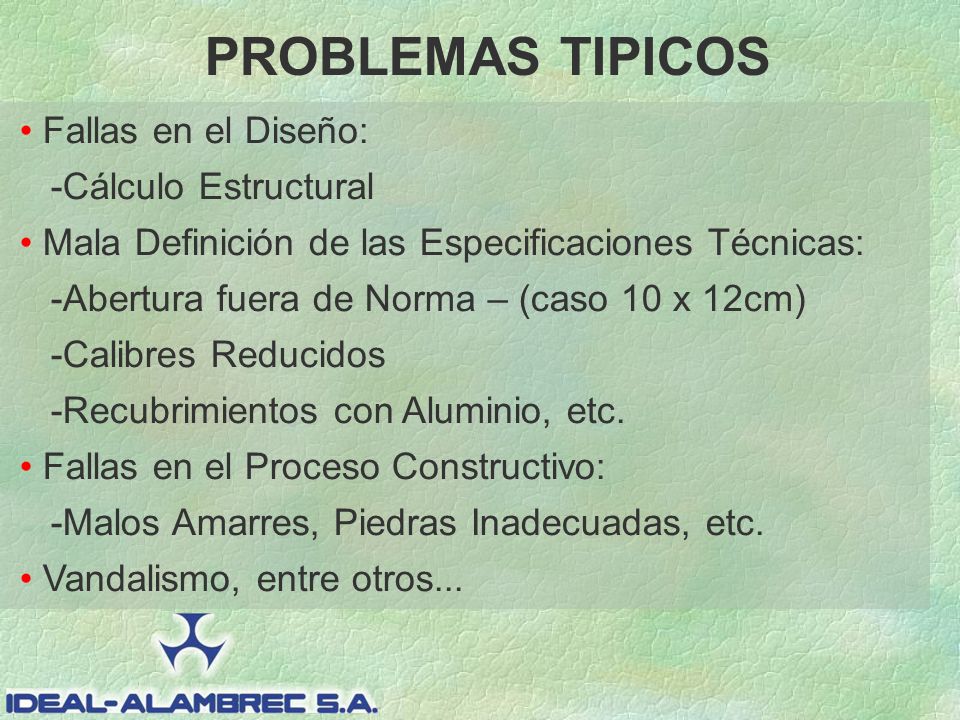

38 PROBLEMAS TIPICOS • Fallas en el Diseño: -Cálculo Estructural
• Mala Definición de las Especificaciones Técnicas: -Abertura fuera de Norma – (caso 10 x 12cm) -Calibres Reducidos -Recubrimientos con Aluminio, etc. • Fallas en el Proceso Constructivo: -Malos Amarres, Piedras Inadecuadas, etc. • Vandalismo, entre otros...

39

40

41

42

43

44 NORMAS TECNICAS ASTM A 975-97
INTERNACIONALES PARA ABERTURA DE MALLA ASTM A PARA GALVANIZACION ASTM A 641-Clase 3

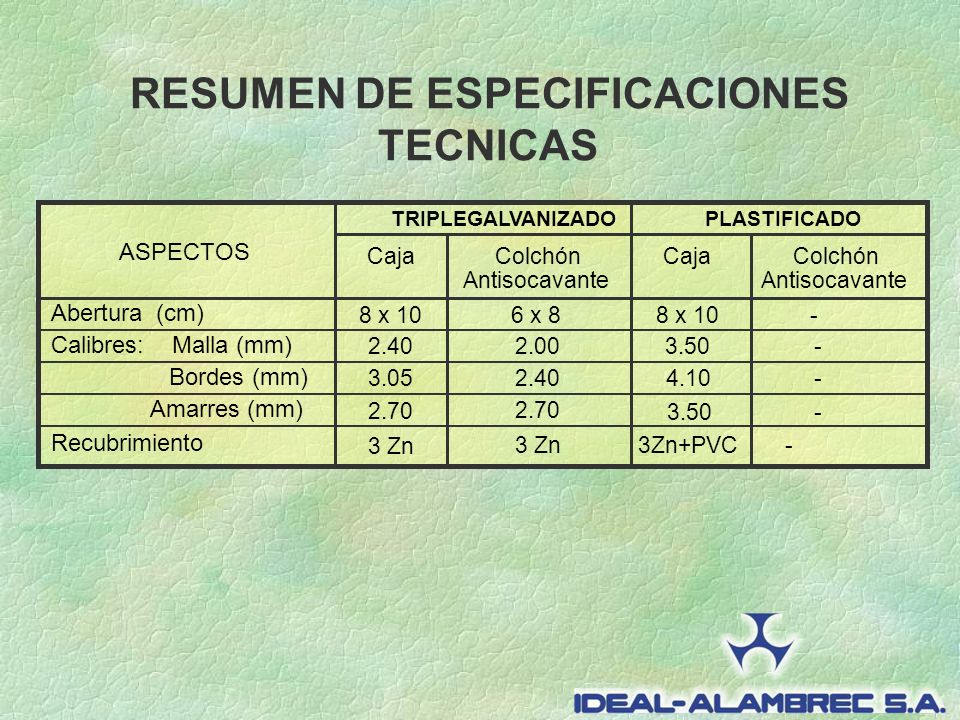

45 RESUMEN DE ESPECIFICACIONES
TECNICAS ASPECTOS Caja Colchón Antisocavante Abertura (cm) 8 x 10 6 x 8 - Calibres: Malla (mm) 2.40 2.00 3.50 Bordes (mm) 3.05 4.10 Amarres (mm) 2.70 Recubrimiento 3 Zn 3Zn+PVC TRIPLEGALVANIZADO PLASTIFICADO

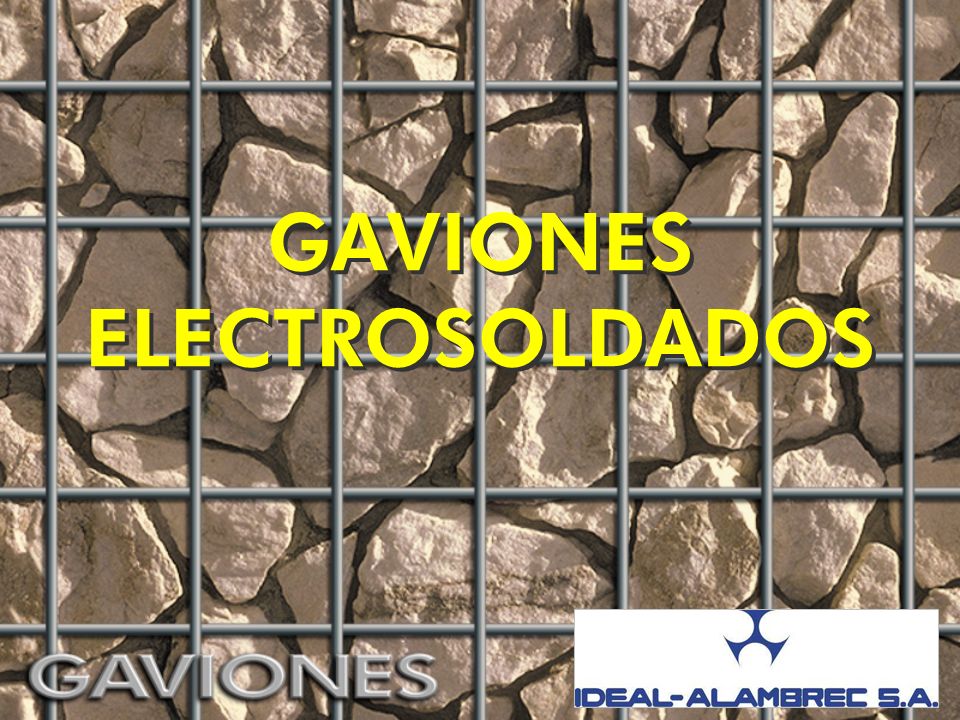

46 GAVIONES ELECTROSOLDADOS

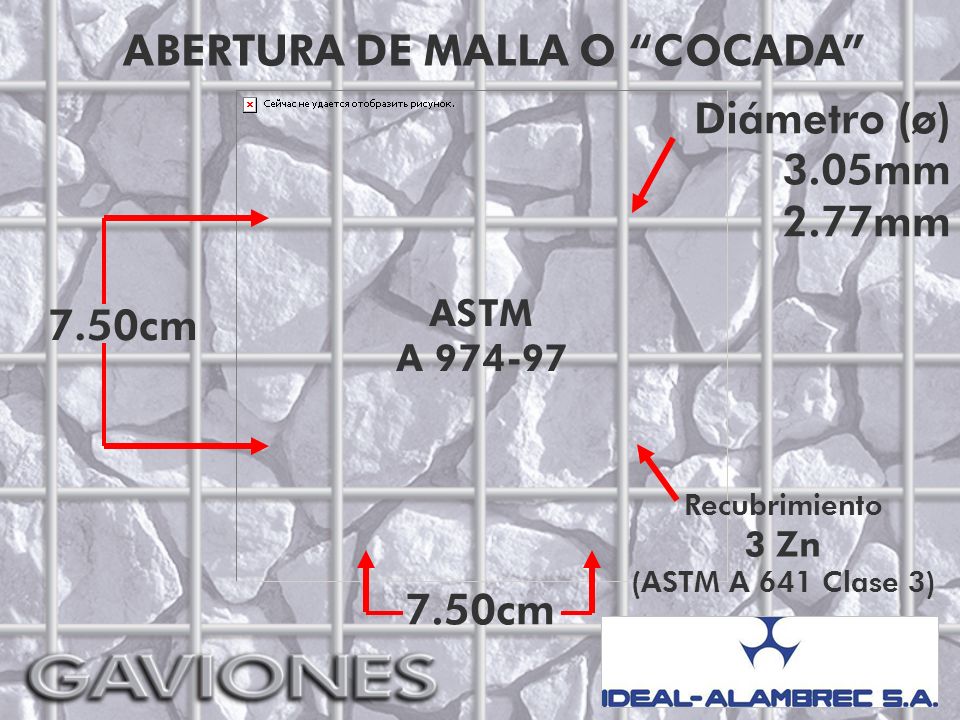

47 ABERTURA DE MALLA O “COCADA”
Diámetro (ø) 3.05mm 2.77mm ASTM A 7.50cm Recubrimiento 3 Zn (ASTM A 641 Clase 3) 7.50cm

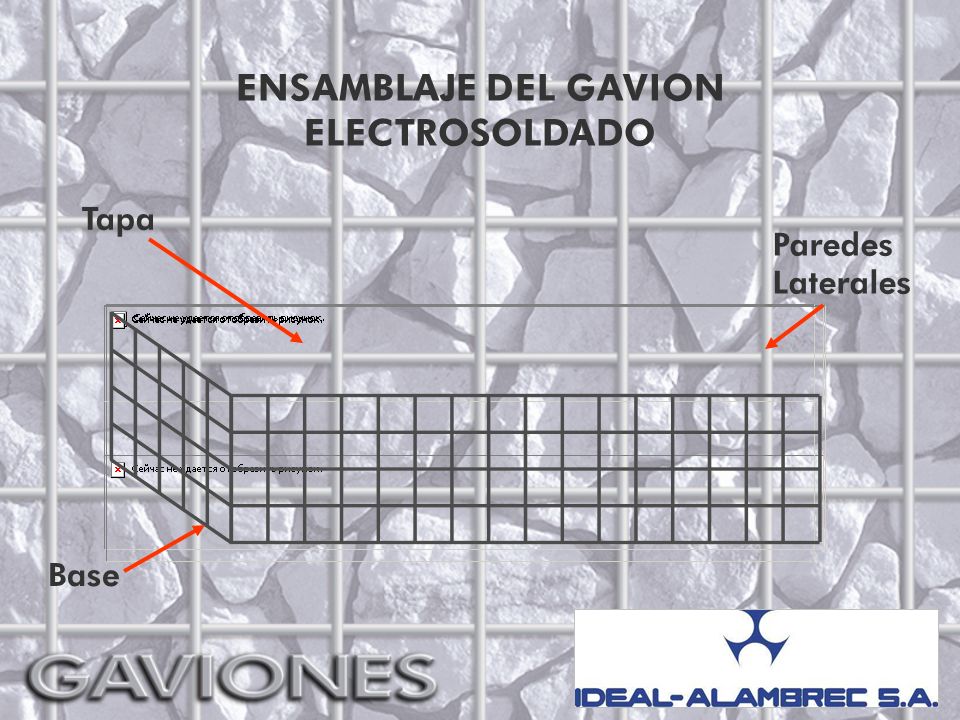

48 ENSAMBLAJE DEL GAVION ELECTROSOLDADO
Tapa Paredes Laterales Base

49

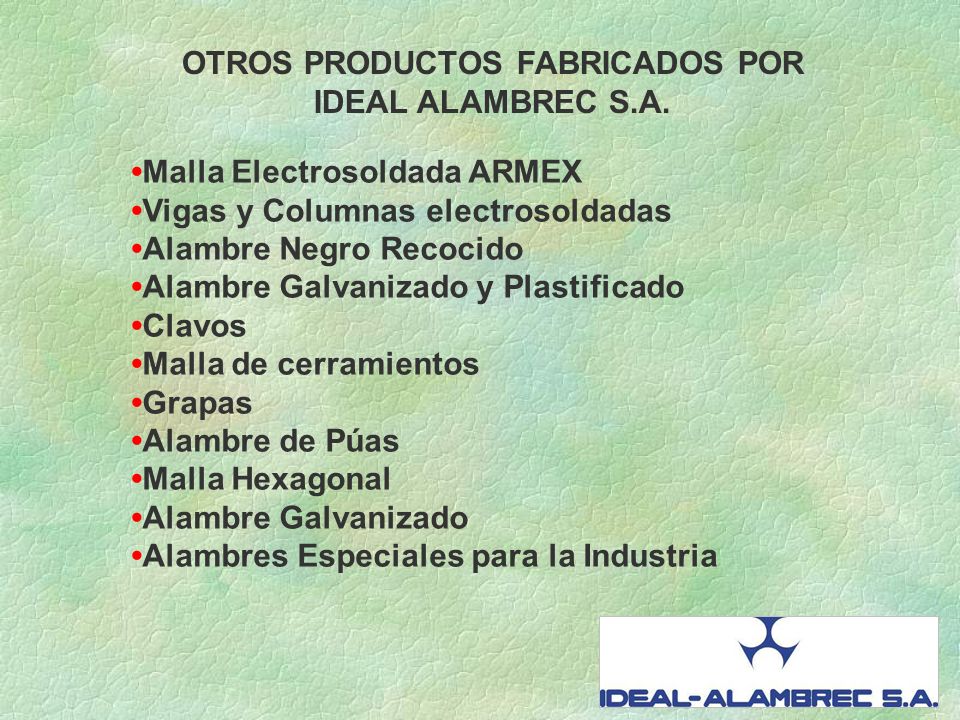

50 OTROS PRODUCTOS FABRICADOS POR
IDEAL ALAMBREC S.A. •Malla Electrosoldada ARMEX •Vigas y Columnas electrosoldadas •Alambre Negro Recocido •Alambre Galvanizado y Plastificado •Clavos •Malla de cerramientos •Grapas •Alambre de Púas •Malla Hexagonal •Alambre Galvanizado •Alambres Especiales para la Industria

51 MUCHAS GRACIAS PREGUNTAS FINALES
