PRODUCTOS ELECTROSOLDADOS PARA REFUERZO DE CONCRETO

Presentación del tema: "PRODUCTOS ELECTROSOLDADOS PARA REFUERZO DE CONCRETO"— Transcripción de la presentación:

1 PRODUCTOS ELECTROSOLDADOS PARA REFUERZO DE CONCRETO
DESARROLLADO POR:

2 MALLA SOLDADA CASTILLOS VARILLA DA 6000 ARMADURA

3 PORCENTAJE DE USO DE ACERO DE REFUERZO
ELECTROSOLDADOS VARILLA C.E.E.* (1991) 26 % 74 % ALEMANIA (1991) 47 % 53 % MEXICO (1991) 2.6 % 97.4 % MEXICO (2003) 10.4 % 89.6 % * C.E.E. = COMUNIDAD ECONOMICA EUROPEA

4 ACERO PARA REFUERZO DE CONCRETO
LAMINADOS EN CALIENTE VARILLA CORRUGADA GRADO 42 ALAMBRON PARA CONSTRUCCION LAMINADOS EN FRIO ACERO GRADO 50 ACERO GRADO 60

5 PROCESO DE PRODUCCION DEL ACERO

6 DIAGRAMA DE FLUJO

7 LAMINACION EN FRIO ACERO GRADO 50 MALLA SOLDADA ACERO GRADO 60
CASTILLO ELECTROSOLDADO VARILLA DA 6000 ARMADURA

8 CAMBIOS MICROESTRUCTURALES
RODILLOS LAMINADORES ALAMBRON ALAMBRE

9 MALLA SOLDADA

10 NORMAS: PROPIEDADES MECANICAS GRADO 50:
Resistencia a la tensión: 5,700 kg/cm² mínimo Resistencia a la fluencia: 5,000 kg/cm² mínimo Alargamiento a la ruptura En 10 diámetros: % mínimo Reducción de área: % mínimo Con cualquiera que se cumpla se considera acero grado 50 NORMAS: NMX B 253 Para los alambres NMX B 290 Para la malla

11 APLICACIONES Losas de concreto apoyadas en el terreno como:
Pisos, losas de cimentación, pavimentos rígidos. Losas Estructurales como: Refuerzo por temperatura en losas aligeradas. Refuerzo principal en losas apoyadas en vigas Joist (losacero). Losas sólidas de claros cortos. Elementos prefabricados. Refuerzo de muros de concreto para casas habitación (tipo Meccano). Revestimientos como: canales, túneles, bóvedas y cortes de talúdes. Muros de contención pequeños.

12 DESTINO Y CARGA VIVA MAXIMA ESP.(cm) M. S.
ARMADO PARA PISOS DESTINO Y CARGA VIVA MAXIMA ESP.(cm) M. S. RESIDENCIAL, OFICINAS (400 kg/m²) RESIDENCIAL, OFICINAS (700 kg/m²) COMERCIAL, INDUSTRIAL LIGERO (1000 kg/m²) INDUSTRIAL MODERADO (1500 kg/m²) INDUSTRIAL MODERADO (2100 kg/m²) (D) INDUSTRIAL PESADO (3000 kg/m²) (D) INDUSTRIAL MUY PESADO (4200 kg/m²) (D) (D) INDICA CAPA DOBLE H/3 ó 5 cm (EL MENOR) 5 cm. H 5 cm. CON UNA MALLA SOLDADA CON DOBLE CAPA

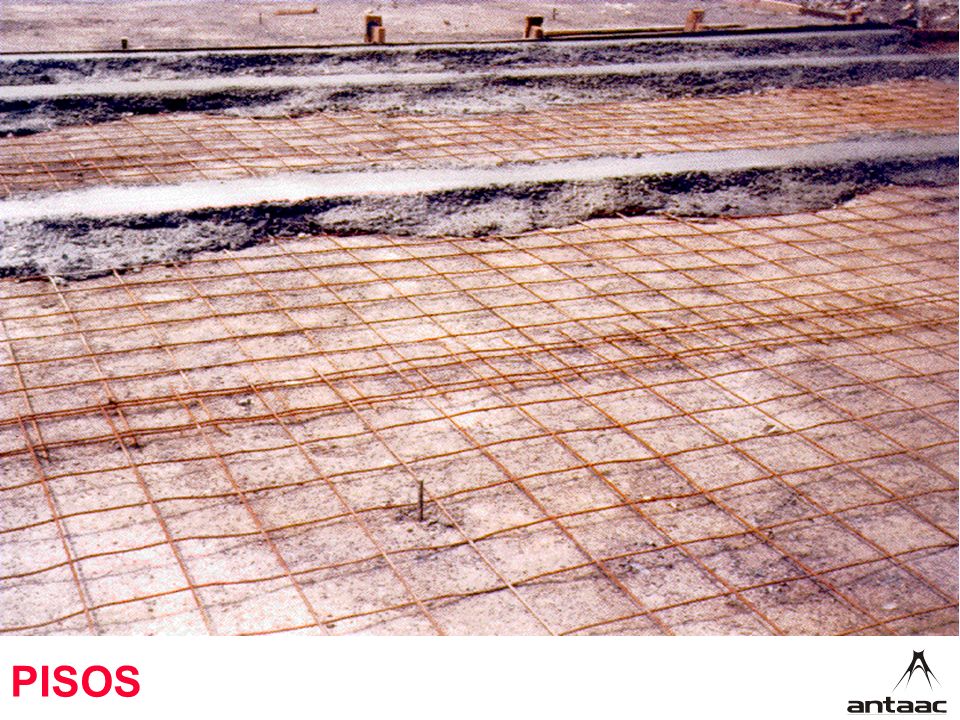

13 FOTO DE MALLA SOLDADA EN PISOS

14 LOSAS ALIGERADAS

15 LOSAS SOBRE VIGAS JOIST (LOSACERO)

16 CONSTRUCCION CON MOLDES TIPO MECCANO

17 SUSTITUTO DE ARMADO TRADICIONAL

18

19 TRASLAPE 5 cm

20

21

22

23

24 VENTAJAS Ahorros en costos de material y mano de obra de hasta un 50 % en pisos y de 25 % en losas. Ahorro de mano de obra de habilitado y armado. Ahorro en el tiempo de colocación. Ahorro de alambre recocido. Reducción de desperdicios. Facilidad de almacenamiento. Mejor control de material en obra. Se corta con facilidad al tamaño requerido.

25 CASTILLOS ELECTROSOLDADOS Varillas 6.0 mm Ø Estribos Cal. 8 (4.1 mm Ø)

26 DISEÑOS CASTILLO 15-15-4 CASTILLO 15-20-4 CASTILLO 15-15-3 10.1 9.8 15

27 HOJA DE CASTILLO 15-15-4 (5 PIEZAS)
6.00 m 2.413 m VARILLAS DE 6.0 mm ESTRIBOS CALIBRE 8 HOJA DE CASTILLO (5 PIEZAS) CASTILLO SIN DOBLAR

28 NORMAS: PROPIEDADES MECANICAS GRADO 60:
Resistencia a la tensión: 7,000 kg/cm² mínimo Resistencia a la fluencia: 6,000 kg/cm² mínimo Alargamiento a la ruptura en 10 Ø : 8 % mínimo NORMAS: NMX B Para las varillas NMX B 456 Para el castillo

29 APLICACIONES Refuerzo de castillos y dalas de confinamiento en muros de mampostería de casas-habitación, oficinas, talleres, bodegas, bardas, etc. Postes para cercas de alambre.

30 FUNCION ESTRUCTURAL DE CASTILLOS Y CERRAMIENTOS
1. Para amarrar los muros con las losas, la cimentación y los muros perpendiculares. LOSA CERRAMIENTO CASTILLO MURO PISO CONTRACIMIENTO

31 Para formar un marco protector alrededor de los muros para evitar que se agrieten cuando se presentan asentamientos en la cimentación o se tengan cargas laterales debidas a sismos. 2. DEFORMACION MUROS SIN REFUERZO

32 MURO CONFINADO CON CASTILLOS Y DALAS
CERRAMIENTO 15 X 20 CASTILLO 15 X 15 CASTILLO 15 X 15 CONTRACIMIENTO 15 X 25 MURO CONFINADO CON CASTILLOS Y DALAS

33 CASTILLOS Y CERRAMIENTOS
LOCALIZACION DE CASTILLOS Y CERRAMIENTOS

34 PARA MUROS DE 14 A 15 cm 10-1O-3 15-15-4 15-20-4 15-25-4 15-15-4
BLOCK ó LADRILLO

35 PARA MUROS DE 12 cm 10-1O-3 12-12-4 12-20-4 12-20-4 12-12-4
BLOCK ó LADRILLO

36 TRASLAPES Y ANCLAJES 30 cm 30 cm TRASLAPE ANCLAJE

37 SUSTITUTO DE CASTILLO TRADICIONAL

38

39

40 VENTAJAS Ahorro arriba del 50% en costos de material y mano de obra.
Ahorro de 75% en el tiempo de armado y colocado. Ahorro de la mano de obra de habilitado y armado. Ahorro de alambre recocido. Reducción de desperdicios. Facilidad de manejo y transporte. Se corta con facilidad al tamaño deseado. Proporciona a los muros la máxima resistencia de diseño.

41 ESTRIBOS ESPECIFICACIONES Fabricado con alambrón de 1/4” Ø
Resistencia a la tensión = 45,000 lbs/plg²

42 DISEÑOS DISEÑO SECCION DE SECCION DEL CONCRETO ARMADO (cm) (cm)
10 15 DISEÑO SECCION DE SECCION DEL CONCRETO ARMADO (cm) (cm) 15x x x10 15x x x15 15x x x20 15x x x25 15x x x30 15x15-4M x x12 15x20-4M x x16 15x25-4M x x20 15x30-4M x x25 15x35-4M x x30 10x x x7.5x7.5 12x x x10x10 15x x x12x12 15x x x17x17 10 15 ESTRIBO 15x15-4 15 20 10 15 ESTRIBO 15x20-4 12 15 12 15 ESTRIBO 15x15-3

43 PRESENTACION VENTAJAS USOS Atados de 100 piezas
Elimina la mano de obra de corte y doblado No hay desperdicio Mejor calidad que el hecho en obra USOS Castillos Cerramientos Contracimientos Vigas

44 ALAMBRE RECOCIDO DESCRIPCION DEL PRODUCTO PROPIEDADES PRESENTACION
Alambre pulido cal. 16 con un tratamiento térmico. PROPIEDADES Resistencia a la tensión: 65,000 lb/plg² máximo. PRESENTACION Rollos de 70 kgs.

45 USOS VENTAJAS Para amarrar el acero de refuerzo en la
construción como: castillos, columnas, zapatas, pisos, losas, armaduras, etc. VENTAJAS Alambre más suave que facilita su uso en los amarres. Tamaño y peso del rollo ideal para facilitar su movimiento y carga manual.

46 OXIDACION EN EL REFUERZO
La presencia de óxido en el acero de refuerzo no perjudica a la resistencia ó al comportamiento estructural de un elemento de concreto reforzado. Está comprobado que cuando el acero presenta una capa de oxidación, se incrementa considerablemente su adherencia con el concreto, sobre todo en varillas lisas, y una vez realizado el colado, el proceso de oxidación se interrumpe y el refuerzo queda protegido por el recubrimiento de concreto del ataque del medio ambiente. Cuando el acero permanece por largo tiempo expuesto al medio ambiente y el nivel de oxidación aumenta de tal manera que llega a penetrar la capa superficial de la barra de acero, tiene lugar la corrosión, ésta se presenta formando fisuras ó grietas longitudinales que mucho tiempo después se convierten en laminillas que se desprenden de la superficie de la barra disminuyendo su diámetro original, por este motivo la barra pierde capacidad de carga y adherencia.

47 NORMAS Y REGLAMENTOS Extracto de la norma NOM-B “MALLA SOLDADA DE ALAMBRE LISO O CORRUGADO, DE ACERO, PARA REFUERZO DE CONCRETO”, hoja 8. El óxido, escamas superficiales, o las irregularidades superficiales no deben ser causa de rechazo, siempre que las dimensiones mínimas, el área de la sección transversal y las propiedades de tensión de una probeta, limpiada a mano con cepillo de alambre, no sean menores que lo especificado en esta norma. El “Reglamento de construcciones de concreto estructural (ACI )”, hace esta misma consideración en la página 25. Excepto en los cables de presfuerzo, el acero de refuerzo con óxido, escamas o una combinación de ambos, se debe considerar satisfactorio si las dimensiones mínimas (incluyendo la altura de las corrugaciones) y el peso de un espécimen de prueba cepillado a mano, no son menores de lo que se requiere en las especificaciones aplicables ASTM. Y en la página 186 del Reglamento ACI dice referente al mismo capítulo que “La investigación ha demostrado que una cantidad normal de óxido aumenta la adherencia.”.

48 CONCLUSIONES: 1. LA PRESENCIA DE OXIDO EN EL ACERO DE REFUERZO NO ES PERJUDICIAL, AL CONTRARIO, MEJORA LA ADHERENCIA CON EL CONCRETO. 2. NO SE DEBE CONFUNDIR OXIDACION (SUPERFICIAL) CON CORROSION (GRIETAS).
