1 Desarrollo de obra en sistema Steel Framing
Vivienda en la Isla

2 Fundación y columnas: Bases de hormigón armado con armadura parrilla de hierro. Columnas metálicas sección cuadrada rellenas de hormigón Vivienda en la Isla

3 Plataforma entrepiso: En perfiles estructurales metálicos tipo C
Plataforma entrepiso: En perfiles estructurales metálicos tipo C. Soldada a las columnas de base. Vivienda en la Isla

4 Columnas: En perfiles estructurales metálicos tipo C
Columnas: En perfiles estructurales metálicos tipo C. Columnas pasantes para soportar el techo. Vivienda en la Isla

5 Paneles Steel Frame: Perfiles PGC y PGU Montado de paneles sobre la estructura de entrepiso.
Vivienda en la Isla

6 Vigas de madera (parte de la estructura de techo).
Vivienda en la Isla

7 Losa de hormigón armado, previo colocado de OSB como encofrado perdido y malla electrosoldada. Se rellena la plataforma de soporte con hormigón para generar la losa. Vivienda en la Isla

8 Estructura de madera para plataforma de deck
Vivienda en la Isla

9 Cierre de la estructura de Steel Frame: Placas de roca de yeso como terminación interior
Vivienda en la Isla

10 Barrera de vapor, film de polietileno que envuelve la estructura interior
Vivienda en la Isla

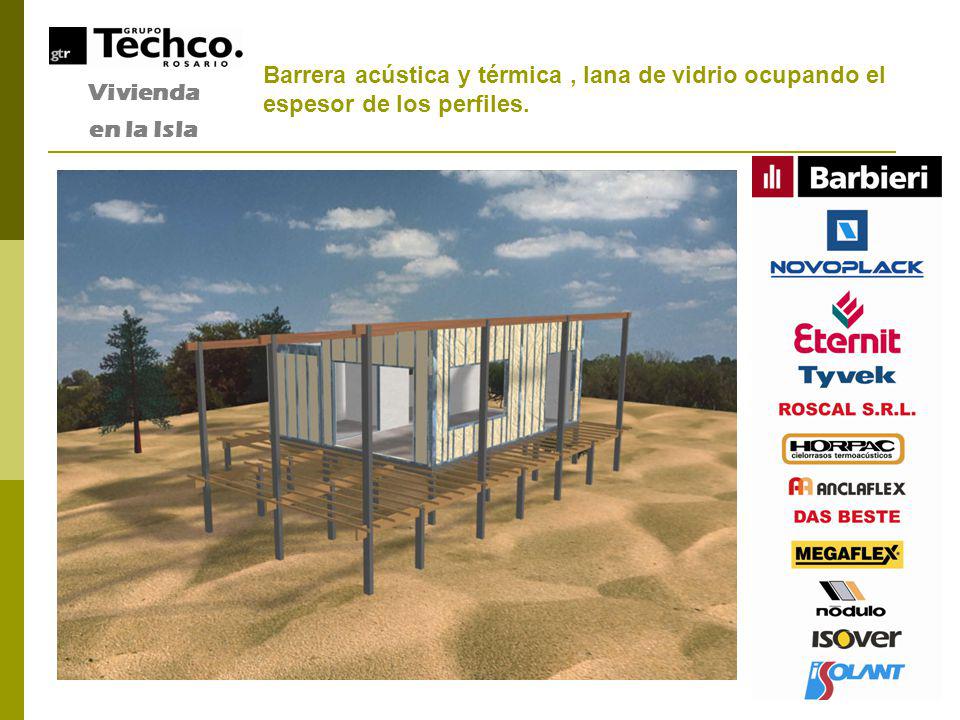

11 Barrera acústica y térmica , lana de vidrio ocupando el espesor de los perfiles.
Vivienda en la Isla

12 Montaje de diafragma de rigidización: Placas de OSB que recubren la estructura.
Vivienda en la Isla

13 Barrera de viento y agua, Tyvek Debe envolver la totalidad de la superficie exterior de la construcción en forma continua. Vivienda en la Isla

14 Clavadoras, para sujetar los elementos de terminación
Vivienda en la Isla

15 Barrera térmica y corte de puente térmico, planchas de poliestireno.
Vivienda en la Isla

16 Terminación exterior: Machimbre y placas de Superboard.
Vivienda en la Isla

17 Colocación de correas para estructura de techo.
Vivienda en la Isla

18 Cierre de Techos: Losa de hormigón en cubierta de sector húmedo y machimbre para el techo de madera.
Vivienda en la Isla

19 Aislaciones para techos: Membrana aluminizada en ambos techos
Vivienda en la Isla

20 Terminación para techo de madera: Colocación de clavadoras
Vivienda en la Isla

21 Colocación de chapa acanalada aluminizada
Vivienda en la Isla

22 Finalización de deck, aberturas, cenefas, escaleras y barandas
Vivienda en la Isla

23 Vistas finales Vivienda en la Isla

24 Vistas finales Vivienda en la Isla

25 Vistas finales Vivienda en la Isla
