1
Representación gráfica

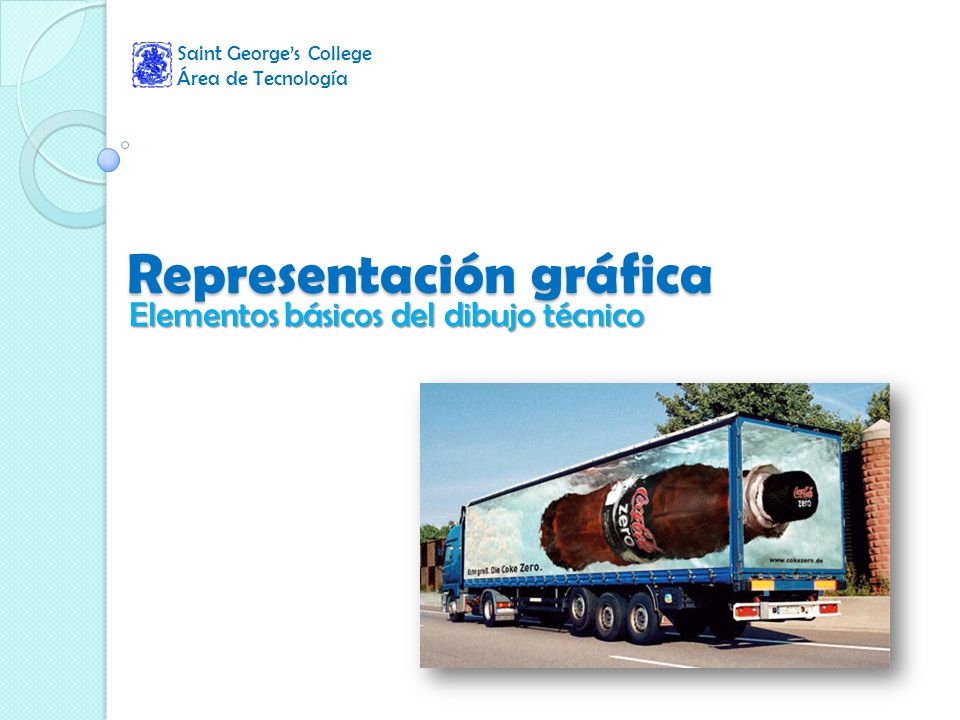

Saint George’s College Área de Tecnología Representación gráfica Elementos básicos del dibujo técnico
2

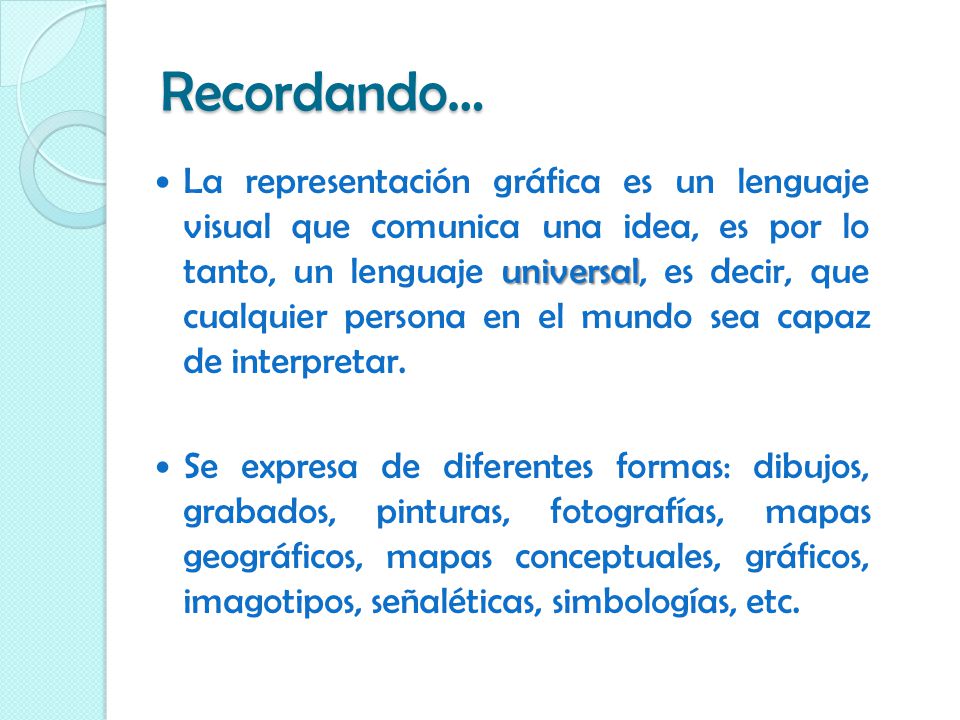

Recordando… La representación gráfica es un lenguaje visual que comunica una idea, es por lo tanto, un lenguaje universal, es decir, que cualquier persona en el mundo sea capaz de interpretar. Se expresa de diferentes formas: dibujos, grabados, pinturas, fotografías, mapas geográficos, mapas conceptuales, gráficos, imagotipos, señaléticas, simbologías, etc.
3

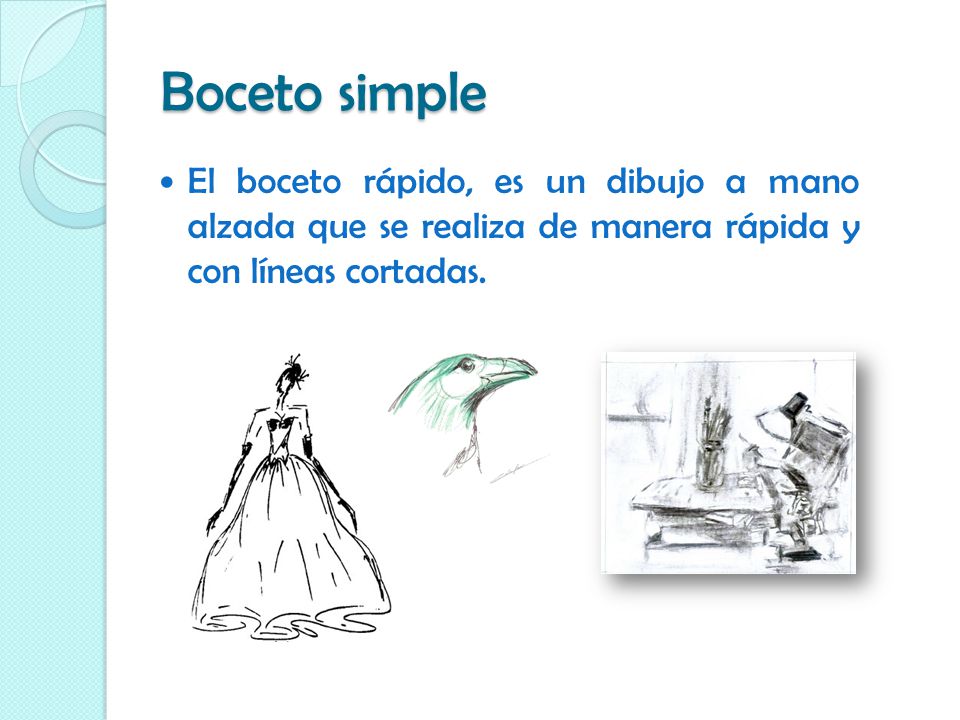

Boceto simple El boceto rápido, es un dibujo a mano alzada que se realiza de manera rápida y con líneas cortadas.
4
Boceto técnico El boceto técnico, es un dibujo a mano alzada que se realiza de manera lenta y más precisa, se dibuja con líneas continuas, es decir, sin cortar las líneas.
5
Perspectivas Son figuras tridimensionales (3D).
- Sobre un plano de un °, trazar una línea perpendicular, formando un °.
6

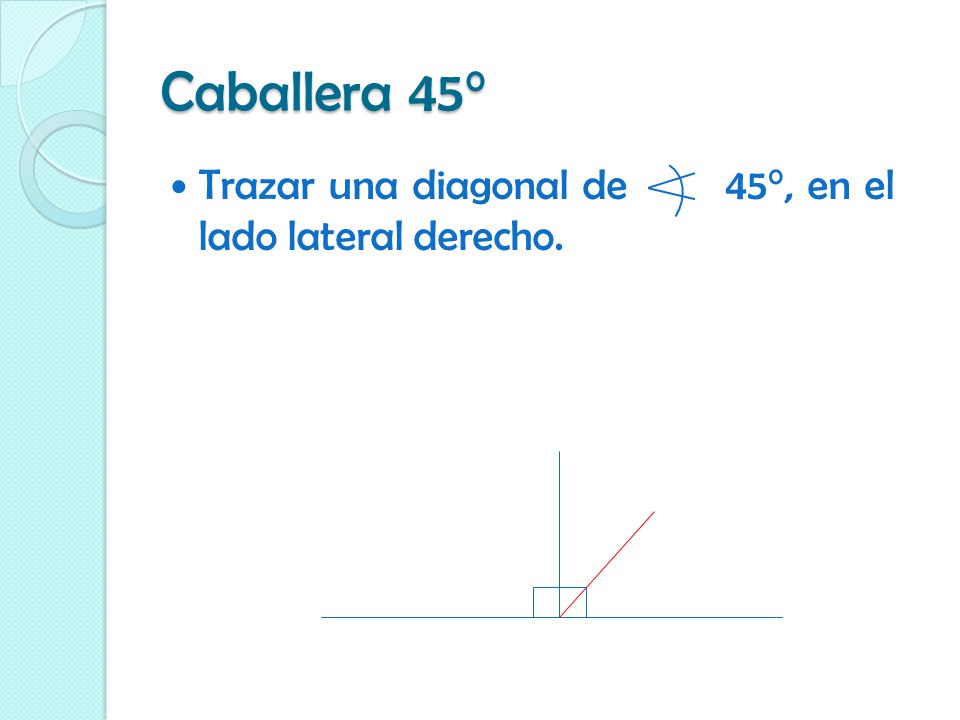

Caballera 45° Trazar una diagonal de °, en el lado lateral derecho.
7
Está formada por líneas:
Horizontales Verticales Diagonales
8

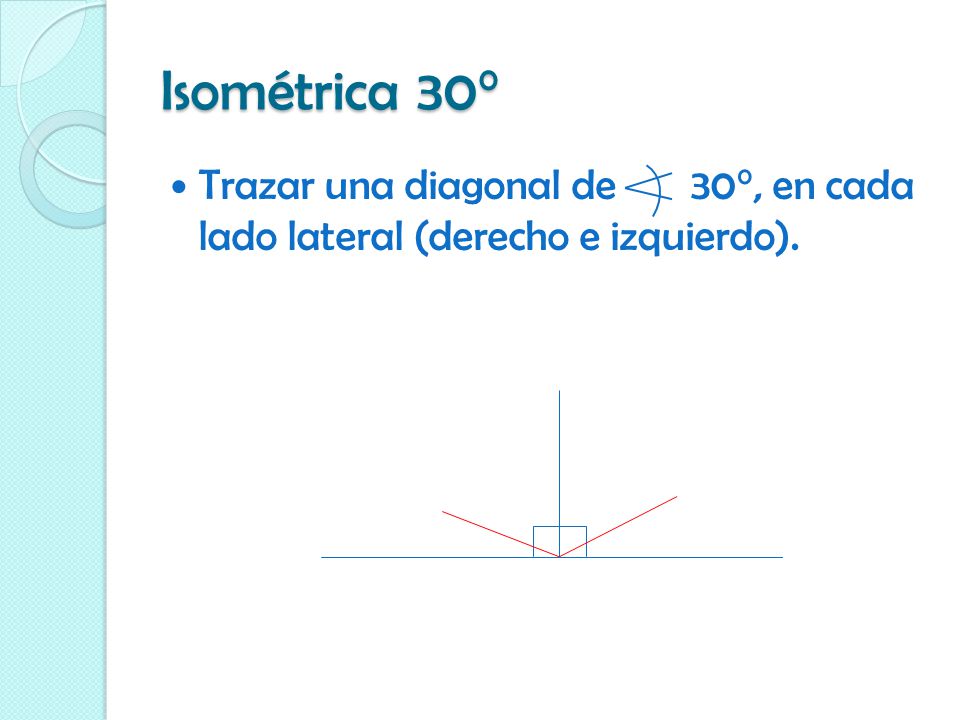

Isométrica 30° Trazar una diagonal de °, en cada lado lateral (derecho e izquierdo).
9
Está formada por líneas:
Verticales Diagonales
10

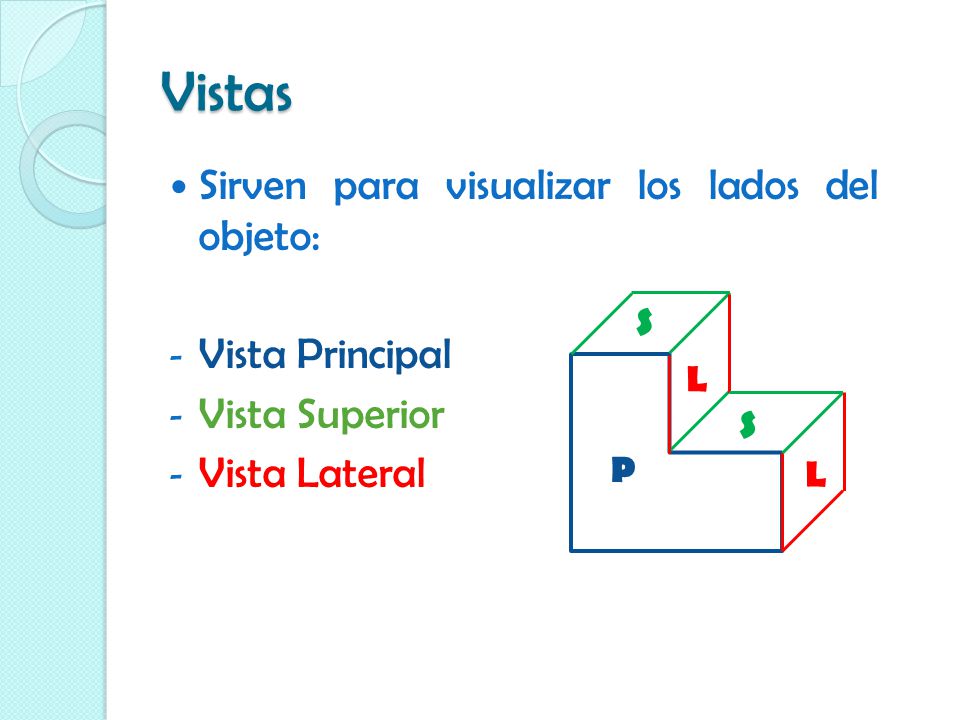

Vistas Sirven para visualizar los lados del objeto: Vista Principal
Vista Superior Vista Lateral P S L
11
¿Cómo se dibujan las vistas?
Se dibujan de manera bidimensional en un plano, en el siguiente orden: P S L
12
Cotas Líneas que sirven para dimensionar el tamaño del objeto. P L S
2 cm P L 2 cm 4 cm 2 cm 4 cm S
13

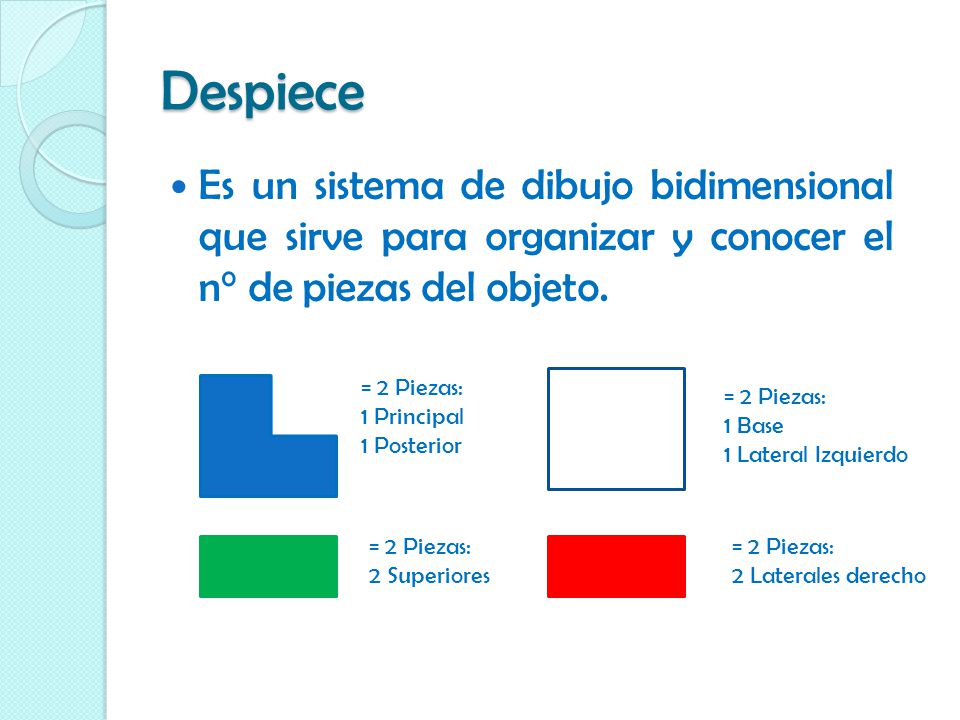

Despiece Es un sistema de dibujo bidimensional que sirve para organizar y conocer el n° de piezas del objeto. = 2 Piezas: 1 Principal 1 Posterior = 2 Piezas: 1 Base 1 Lateral Izquierdo = 2 Piezas: 2 Superiores = 2 Piezas: 2 Laterales derecho
