DIBUJO TÉCNICO 2º ESO TECNOLOGÍA.

Presentación del tema: "DIBUJO TÉCNICO 2º ESO TECNOLOGÍA."— Transcripción de la presentación:

1 DIBUJO TÉCNICO 2º ESO TECNOLOGÍA

2 EL DIBUJO TÉCNICO Y LA TECNOLOGÍA
DISEÑAR FABRICAR ¿Crees que se puede obtener toda la información sobre el objeto de la fotografía a partir del dibujo? ¿Qué podemos conocer a partir del dibujo? TECNOLOGÍA

3 MAPA CONCEPTUAL TECNOLOGÍA

4 INSTRUMENTOS DE TRAZADO
LÁPIZ Y PORTAMINAS. DIBUJOS SUJETOS A MODIFICACIONES ROTULADORES NORMALIZADOS: estilógrafos DIBUJOS DEFINITIVOS GROSORES ESTÁNDAR: 0’2 – 0’4 – 0’8 TECNOLOGÍA

5 LÁPIZ Y PORTAMINAS Número Dureza Aplicación 1 2B Muy blando y negro
Esbozos sobre cartulinas 2 B Blando y negro Bocetos y escritura sobre papel fino HB Semiblando y negro Realización de croquis 3 F Semiblando Escritura, bocetos y croquis 4 H Semiduro Croquis y dibujos a lápiz 2H Duro Dibujos a lápiz delineados TECNOLOGÍA

6 ESTILÓGRAFOS UTILIZA EL GROSOR ADECUADO
Líneas gruesas: contorno exterior de las piezas Líneas finas: ejes de simetría, acotaciones, líneas ocultas, ... TRAZAR LÍNEAS RECTAS UTILIZANDO LA PARTE DE LA REGLA PREPARADA PARA EL USO DE TINTA, NO LA PARTE BISELADA PARA TRAZAR CURVAS ADAPTAR EL ESTILÓGRAFO A UN COMPÁS: ADAPTADOR UTILIZA SIEMPRE LA TINTA ADECUADA LIMPIA CUIDADOSAMENTE EL ESTILÓGRAFO CUANDO HAYAS ACABADO TU TRABAJO TECNOLOGÍA

7 INSTRUMENTOS AUXILIARES
REGLA GRADUADA COMPÁS TRANSPORTADOR DE ÁNGULOS ESCUADRA Y CARTABÓN TECNOLOGÍA

8 SOPORTE PARA DIBUJO TÉCNICO: EL PAPEL
PROPIEDADES BLANCO Y DE TEXTURA LIMPIA COMPACTO Y POCO POROSO RESISTENTE AL DESGASTE (para poder borrar) DE FÁCIL IMPRESIÓN (tanto con lápiz como con tinta) GRAMAJE FORMATOS DE PAPEL TECNOLOGÍA

9 GRAMAJE DE PAPELES MASA DE PAPEL POR UNIDAD DE SUPERFICIE (g/m2) Tipo
Gramaje (g/m2) Papel de cuaderno Papel para fotocopias Papel para croquis Cartulina de dibujo TECNOLOGÍA

10 FORMATOS DE PAPEL Formato ancho  alto (mm) Superficie (m2) DIN A 0
841  1189 1 DIN A1 594  841 0,5 DIN A2 420  594 0,25 DIN A3 297  420 0,125 DIN A4 210  297 0,0625 TECNOLOGÍA

11 BOCETO APUNTE DE UNA IDEA A MANO ALZADA ELEMENTOS INFORMATIVOS
TECNOLOGÍA

12 Cómo se realiza un BOCETO
TECNOLOGÍA

13 CROQUIS DIBUJO MÁS PRECISO Y POCO PROPENSO A SUFRIR MODIFICACIONES
A MANO ALZADA CON VISTAS O EN PERSPECTIVA ACOTADO TECNOLOGÍA

14 Cómo se realiza un CROQUIS
TECNOLOGÍA

15 VISTAS VISTAS PRINCIPALES:
ALZADO: vista que permite ver más detalles del objeto PLANTA PERFIL TECNOLOGÍA

16 COTAS CONJUNTO DE ELEMENTOS QUE SE DIBUJAN SOBRE LAS VISTAS PARA INDICAR LAS DIMENSIONES DE LAS PIEZAS ELEMENTOS: LÍNEAS AUXILIARES DE COTA LÍNEAS DE OTA LÍMITES DE LA COTA (FLECHAS) CIFRAS DE COTA (mm) SÍMBOLOS (, , ...) TECNOLOGÍA

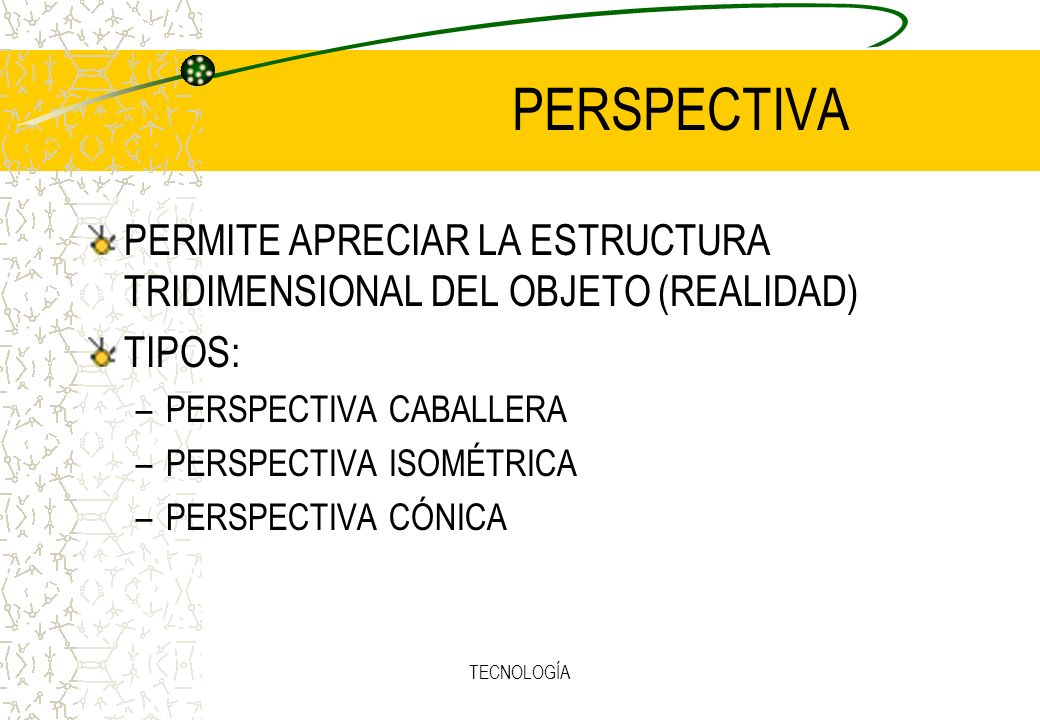

17 PERSPECTIVA PERMITE APRECIAR LA ESTRUCTURA TRIDIMENSIONAL DEL OBJETO (REALIDAD) TIPOS: PERSPECTIVA CABALLERA PERSPECTIVA ISOMÉTRICA PERSPECTIVA CÓNICA TECNOLOGÍA

18 TIPOS DE LÍNEA Tipo de línea Grosor Muestra Usos Continua fina 0,2
Líneas auxiliares, cotas, rayados, ... Continua gruesa 0,8 Aristas visibles De trazos gruesa 0,4 Aristas ocultas Trazo y punto Ejes de simetría TECNOLOGÍA
